устройство правильного дымоотвода своими руками
Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.
Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.
Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.
Содержание статьи:
- Из чего можно сделать дымоход?
- Виды труб для дымохода
- Рекомендации по выбору трубы для буржуйки
- Инструктаж по сооружению дымохода
- Этап #1 — сборка дымохода
- Этап #2 — выполнение замеров
- Этап #3 — монтаж всех составляющих конструкции
- Этап #4 — проверка системы
- Особенности обслуживания дымохода
- Выводы и полезное видео по теме
Из чего можно сделать дымоход?
Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.
Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.
Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы.
Изначально, в зависимости от материала изготовления, существует 2 варианта:
- Взять готовые трубы, изготовленные на заводе;
- Изготовить трубы из листов нержавейки или другого листового металла.
Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.
Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.
Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:
Галерея изображений
Фото из
К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной
Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев
Шаг 1: Приваривание патрубка к вершине печки
Шаг 2: Сборка дымового канала
Шаг 3: Вывод дымохода буржуйки наружу
Шаг 4: Сооружение наружной части трубы
Среди материалов наиболее распространены следующие:
- Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
- Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
- Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
- Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
- Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.
Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции
Рекомендации по выбору трубы для буржуйки
Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.
Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.
Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию
Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.
Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.
Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

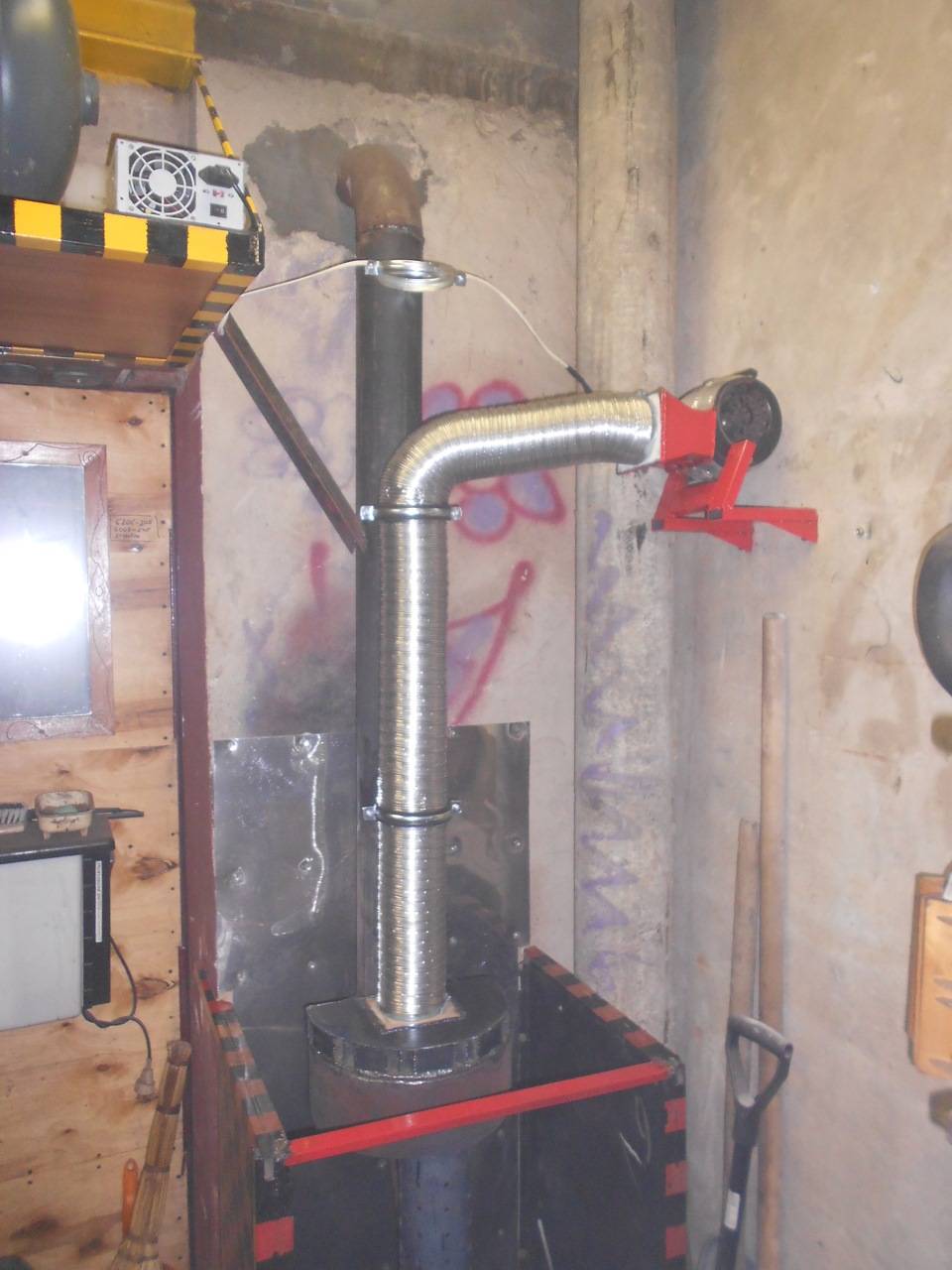

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:
Галерея изображений
Фото из
Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм
Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем
Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП
Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск
Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража
Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца
Дымовой канал последовательно собирается из частично подготовленных к монтажу участков
С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража
Шаг 1: Установка гофры вместо трубы
Шаг 2: Герметизация узлов подсоединения
Шаг 3: Подбор компонентов для сборки дымохода
Шаг 4: Фланцевое соединение патрубка с печкой
Шаг 5: Использование фланцев в рядовых соединениях
Шаг 6: Применение паронитовой прокладки
Шаг 7: Сборка дымокого канала из старых труб
Шаг 8: Обустройство проходки с помощью фланца
Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.
Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.
Галерея изображений
Фото из
Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма
Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет
Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть
Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности
Кирпич для дымохода
Металлическая труба
Буржуйки на отработанном масле
Дымоход для буржуйки в помещении
Рекомендуем вам также ознакомиться с более полной информацией по .
Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.
Инструктаж по сооружению дымохода
Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.
Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.
Этап #1 — сборка дымохода
Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.
Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма
Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.
Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.
Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.
Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания
В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.
Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.
Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать
В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.
Этап #2 — выполнение замеров
На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.
Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.
Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих
Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

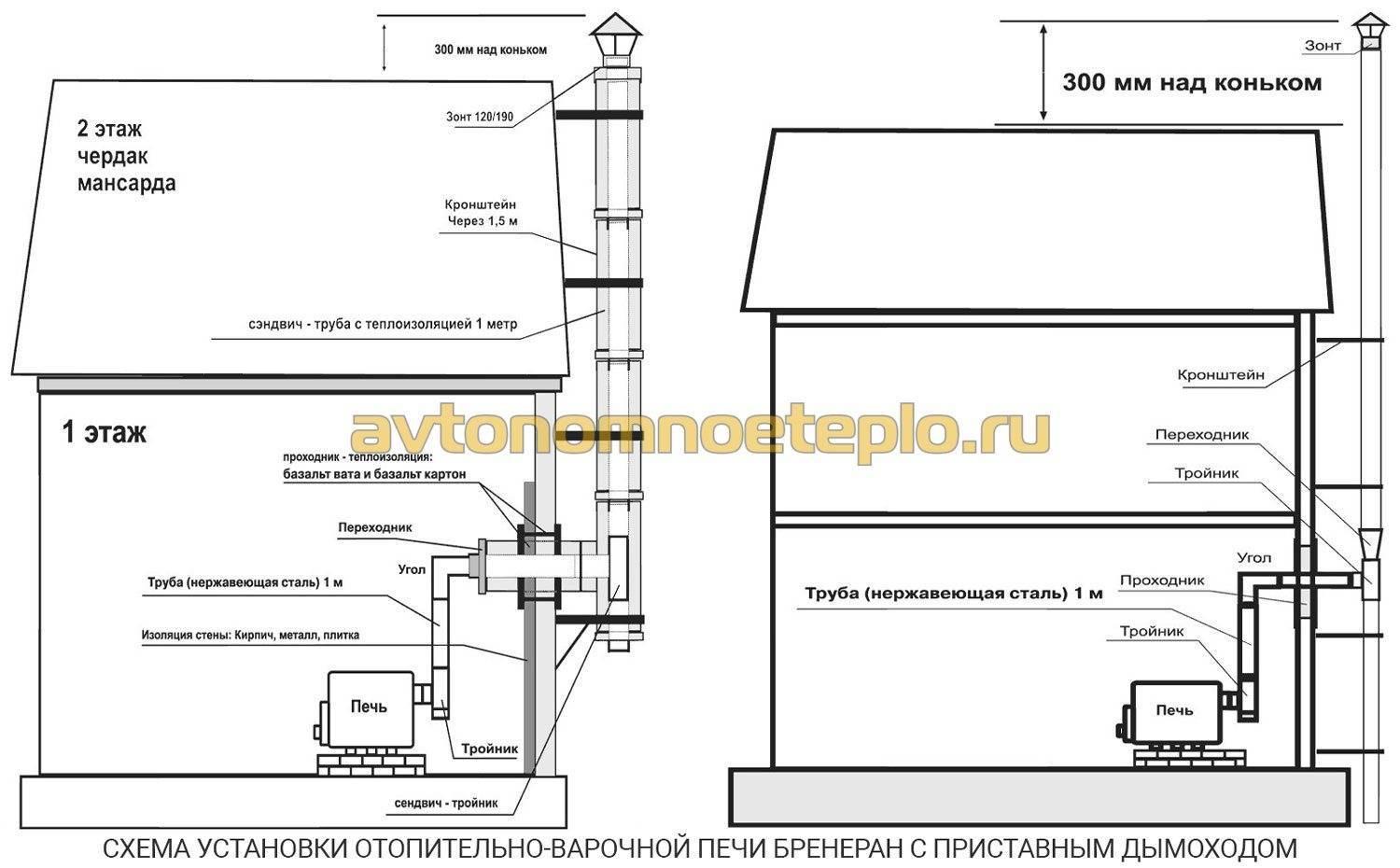

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.
Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой
Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.
Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.
Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

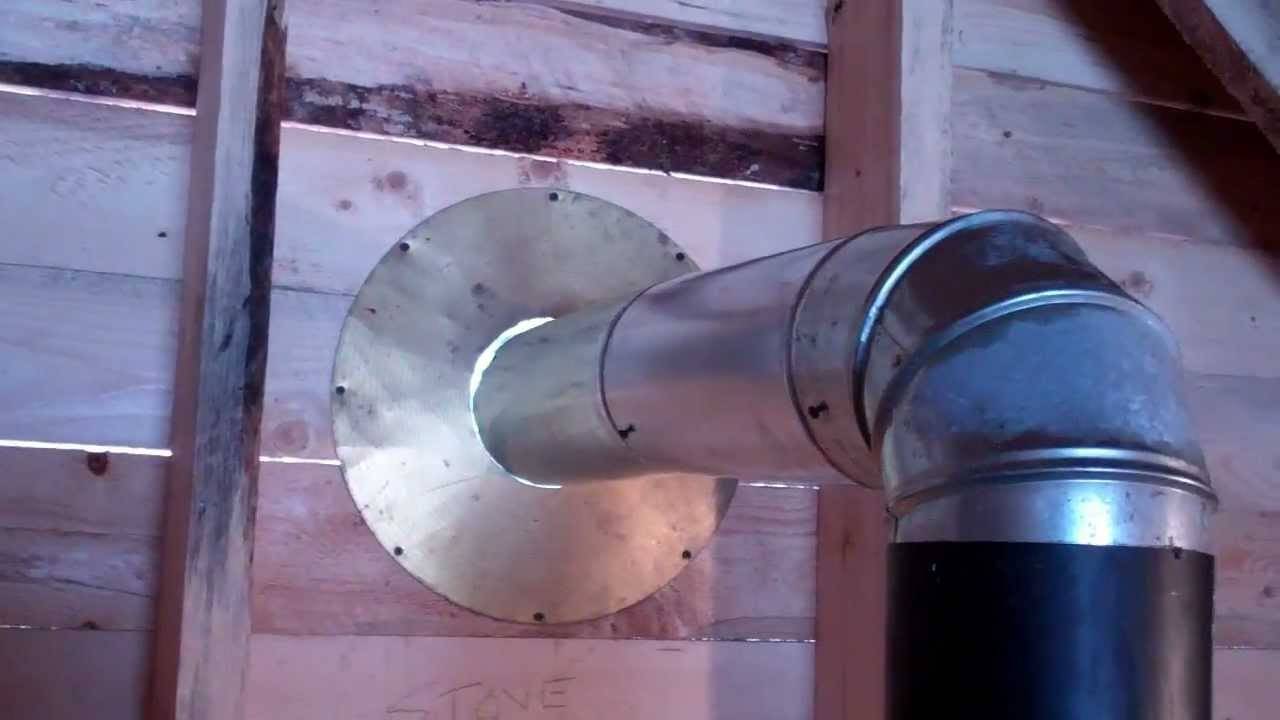

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться
Еще предстоит заранее решить, где именно труба будет выходить на улицу:
- через окно;
- через стену;
- через потолок.

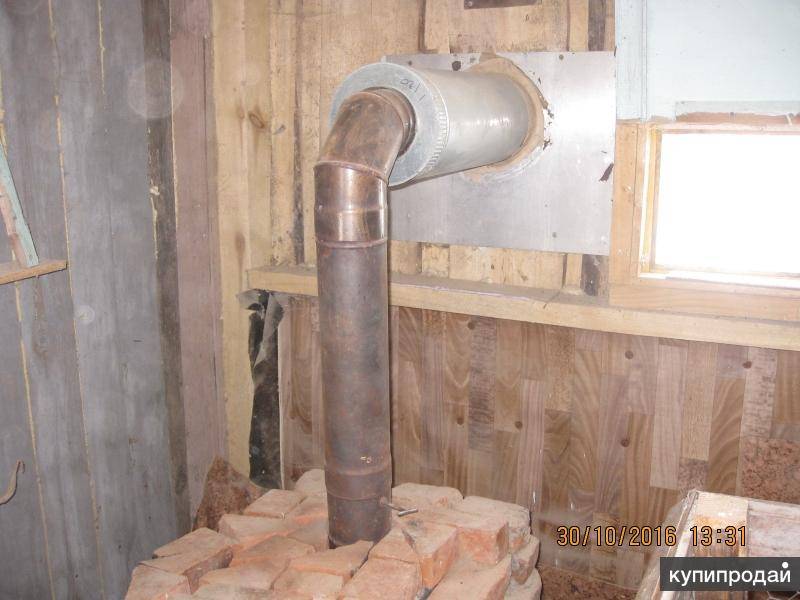

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.
Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода
Этап #3 — монтаж всех составляющих конструкции
Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.
Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.
Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.
Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.
Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться
Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.
Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.
Галерея изображений
Фото из
Буржуйка и дымоход должны стоять удаленно от стены, чтобы при работе печки не пострадали стены
Для изоляции можно использовать асбестовый шнур, который обладает достаточной жаропрочностью, чтобы выдержать высокую температуру
Для соединения между собой всех элементов конструкции дымохода можно использовать сварку. Главное, не прожечь дыры в трубах
Для изоляции на крыше можно купить готовое изделие – блок-флеш. Это удобная гидроизоляция, которая защитит не только от попадания воды, но и обладает повышенным уровнем жаропрочности
Буржуйка и дымоход стоят удаленно от стены
Асбестовый шнур для изоляции
Сваркадля соединения элементов дымохода
Блок-флеш для изоляции
Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:
Галерея изображений
Фото из
Шаг 1 : Установка флеш-мастера на дымоход
Шаг 2: Обеспечение полного прилегания «юбки»
Шаг 3: Герметизация линии прилегания силиконом
Шаг 4: Прикручивание флеш-мастера саморезами
Этап #4 — проверка системы
Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.
Так, из буржуйки в процессе сжигания топлива могут вылетать искры.
Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке
В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.
Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.
Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .
Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм
Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.
Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.
Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится
Особенности обслуживания дымохода
Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.
Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.
Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.
Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов
Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.
Чтобы удалить сажу из металлической трубы, можно:
- сжечь осиновые дрова;
- обработать сжигаемые поленья специальным химическим составом, который несложно купить;
- изготовить крюк для деликатного удаления сажи.
Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.
Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить
В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.
Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.
Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице
Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.
Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.
На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:
Выводы и полезное видео по теме
Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:
Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:
Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:
Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:
Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:
Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.
Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.
Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.
Как сделать правильный дымоход для буржуйки своими руками: разбор работ
Буржуйка – печь с богатой историей и огромным количеством модификаций. Её низкая стоимость и мобильность привлекали дачников с начала двадцатого века. А в сейчас буржуйке отдают предпочтение за экономичность и, нередко, за привлекательный эстетический вид. Эта маленькая печь одновременно является отопительным прибором, плитой для приготовления пищи, камином и элегантным предметом интерьера. Одним из главных преимуществ буржуйки стали её скромные габаритные размеры. Для её установки достаточно определиться с тем, из чего и как сделать дымоход для буржуйки. Выбор нужно сделать между асбестоцементными трубами и металлическими. Последние значительно облегчают конструкцию и реже вызывают затруднения в процессе монтажа.
Особенности «буржуйного» дымохода
Дымоход в буржуйке состоит из двух частей:
- теплообменной;
- газовыводящей.
Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.
Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».
Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.
Порядок изготовления и монтажа конструкции
Делать кирпичный дымоход для буржуйки своими руками вряд ли стоит. Для мобильной печи он слишком громоздкий, материалоёмкий и дорогой. Асбестоцементные трубы можно, конечно, использовать, но есть несколько значимых недостатков:
- температурный порог — 300°С;
- быстро зарастание сажей из-за шероховатой внутренней поверхности;
- пожароопасность. Сажа, накопившаяся в трубе, рано или поздно, загорится, а такую температуру асбестоцементный дымоход не выдержит;
- постепенное разрушение асбеста из-за реакции с соляной кислотой, содержащейся в окислах;
- впитывание конденсата и последующая передача его на стены и крышу, что вызывает появление пятен и зловонного запаха.
Металлический дымоход значительно проще сделать и установить самому. При соблюдении правил и норм даже непрофессионал может обеспечить пожаробезопасность и правильную работу печки.
Буржуйка – лёгкая мобильная печь, поэтому для неё прекрасно подходит металлический дымоход
Правильный дымоход для буржуйки должен быть выполнен из легированной стали, специальное покрытие которой защитит трубу от вредного воздействия окислов. Когда речь идёт о печи, установленной на улице, изготовление и монтаж дымохода заключаются в том, чтобы подобрать трубу нужного диаметра и «воткнуть» её в нужное отверстие. Печь, в этом случае, используется как плита, а дымоотвод нужен, скорее, для того, чтобы дым не клубился над кастрюлями и не щипал глаза.
Если буржуйка находится на улице и используется как плита, то монтаж дымохода сводится к тому, чтобы просто «воткнуть» трубу в патрубок
Для буржуйки, установленной в помещении, делают дымоход с коленной системой. Покупать металлические трубы или делать их из листового металла – личное дело каждого. Обычно, если диаметр патрубка печи стандартный, с самоделками никто не возится, а вот если печь нестандартная во всех отношениях, то придётся всё делать своими силами.
Чтобы установить на буржуйку дымоход, нужны следующие материалы (речь идёт о печи, установленной в помещении, с дымоходом стандартных размеров):
- одно колено 100*1200 миллиметров;
- два колена 160*1200 миллиметров;
- три колена для стыка 160*100 миллиметров;
- тройник 160 миллиметров с заглушкой;
- грибок 200 миллиметров;
- герметик.
Дополнительно могут понадобиться проходной стакан, противопроливневый козырёк, теплоизоляция и другие материалы. Всё зависит от типа помещения, в котором находится отопительный прибор.
Внутренний дымоход, расположенный в помещении, и внешний, выходящий на улицу, стыкуются на чердаке или в подкровельном пространстве.
При монтаже дымохода для буржуйки первый отрезок трубы фиксируется в печном патрубке или в дымоходном отверстии. Затем колено наращивается до перекрытия этажа.
Выводить дымоход можно как вверх через потолок и крышу, так и через окно. Проходной стакан при этом устанавливается в отверстии стекла
В потолочной плите вырезается отверстие соответствующего диаметра, по краям которого обязательно убирается теплоизоляция, и устанавливается проходной стакан. Через него пропускают трубу и стыкуют её с наружным дымоходом. Последнему нужно обеспечить теплоизоляцию и покрыть битумом. Поверх дымоходной трубы устанавливается грибок или искрогаситель, защищающий трубу от мелкого мусора, осадков, живности и вылетающих искр.
Правила и особенности ухода за дымоходом
Исправная и эффективная работа буржуйки зависит от состояния дымохода. А ему требуется систематический уход:
- раз в год нужно осматривать наружную часть трубы на предмет обнаружения ржавчины, прогаров, трещин и других дефектов;
- ежегодно нужно чистить дымоход от сажи. Для этого в печи вместе с топливом сжигают специальный химический состав. Как вариант, можно закинуть в топку осиновые дрова. При горении они дают очень высокую температуру, которая выжигает сажу.
Имейте ввиду, что использование гири или ерша для механического очищения дымохода от сажи может повредить хрупкие металлические трубы.
Если ответственно походить к установке печки и монтажу дымохода, то при должной подготовке проблем не возникнет. Важно помнить о том, что буржуйка – это такой же отопительный прибор, как и котёл или камин, и при неправильной эксплуатации он может стать причиной пожара. Пренебрегать правилами и нормами категорически нельзя.
- Автор: Регина
- Распечатать
(3 голоса, среднее: 5 из 5)
Поделитесь с друзьями!Устройство правильного дымохода своими руками
Для обогрева временных построек, гаражей, теплиц, подсобных помещений часто используют буржуйку. Но он также выделяет продукты горения, много дыма от сгоревших дров или другого топлива.
Поэтому вам нужно будет решить, как сделать дымоход для буржуйки и где его лучше установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Тем более, что все не так сложно, как может показаться на первый взгляд.
Чтобы вам было легче разобраться в сборке и установке дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и заканчивая проверкой работоспособности уже навесная система.
Содержание статьи:
- Из чего можно сделать дымоход?
- Типы труб дымохода
- Рекомендации по выбору трубы для печи
- Инструктаж по устройству дымохода
- Этап №1 – монтаж дымохода
- Этап №2 – выполнение замеров
- Этап №3 – монтаж всех элементов конструкции
- Этап №4 – Проверка системы
- Особенности обслуживания дымохода
- Выводы и полезное видео по теме
Из чего можно сделать дымоход?
Чтобы пользоваться буржуйкой, нужно будет позаботиться об отводе дыма. Для этого придется соорудить дымоход, подобрав оптимальный материал.
Для выполнения работ можно пригласить специалистов, а можно сделать все самостоятельно — тем более что объем работ небольшой.
Типы дымоходов
Для изготовления дымохода используются различные материалы.
Изначально в зависимости от материала изготовления есть 2 варианта:
- Взять готовые трубы, изготовленные на заводе;
- Для изготовления труб из листов нержавеющей стали или другого листового металла.
Дешевле всего сделать трубы самому. Здесь несомненный плюс заключается в том, что труба будет нужного диаметра, что особенно важно для самодельной буржуйской печи.
Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные трубы — сэндвич-трубы. Для этого вам понадобится 2 трубы разного диаметра и термостойкий утеплитель
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, либо приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем сделать утепленную трубу для дымохода можно, сделав из 2 листов 2 трубы разного диаметра. Либо взять готовый металл разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.
Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирается дымовой канал и приваривается к самодельной печке:
Галерея изображений
Фото
К верхней части печи, сделанной из старого газового баллона, приварена труба. Внутренний диаметр трубы должен быть равен наружному диаметру установленной в ней трубы
По конструктивным размерам собирается дымовой канал. В сборке используется труба 108 мм и уголок, компоненты в примере соединяются сваркой
На печь-буржуйку устанавливается собранный дымоход. Через отверстие в стене соедините наружную часть трубы и приварите ее к основной
Наружная часть трубы собирается из отдельных звеньев с учетом стандартной высоты. Труба должна находиться на высоте не менее 50 см над крышей, располагаться рядом с высокими зданиями или деревьями
Этап 1: Приварка патрубка к верхней части печи
Этап 2: Монтаж дымохода
Этап 3: Подведение буржуйка дымоход выход
Этап 4: Строительство трубы снаружи
Среди наиболее распространенных материалов следующие:
- Кирпич. Это самый дешевый материал. Из него на месте проложите дымоход, но для этого потребуется сноровка;
- Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымохода;
- Керамика. Керамические изделия отличаются высокой стоимостью, что исключает установку в гараже или подсобном помещении;
- Асбоцемент. Асбестоцементные изделия доступны по цене, но не подходят в качестве материала для строительства дымохода. Хотя часто их можно увидеть в этой роли;
- Вермикулит. Эти трубы изготовлены из нержавеющей стали с 5-сантиметровым слоем вермикулита, нанесенным на внутреннюю поверхность трубы.
Помимо таких вариантов, рынок предлагает множество других товаров. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но делается это крайне редко – нужна сноровка, чтобы установить и соединить между собой отдельные элементы конструкции.
Для буржуйки нецелесообразно покупать дорогие трубы. Для изготовления дымохода достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции
Рекомендации по выбору трубы для печи
Чтобы сделать дымоход для печи, не обязательно своими руками строить трубы из металлических листов. Это потребует определенных навыков и времени.
Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно скрепить шов с помощью заклепок и термостойкого герметика. Гораздо проще и быстрее купить необходимую продукцию, изготовленную на заводе.
Для сборки всей конструкции дымохода и плотного закрепления отдельных его компонентов необходимо использовать термостойкий герметик, выдерживающий температуру от 1000 градусов Цельсия
Что касается материала, то не стоит брать для этих целей дешевые асбестоцементные трубы — этот материал не выдержит, если температура во время топки поднимется выше 300 градусов Цельсия. Да и сама трубка достаточно тяжелая.
Также впитывает конденсат. А сделать отверстие для очистки от копоти или удаления конденсата будет проблематично.
Делать дымоход для печи из кирпича — это неоправданно большие затраты. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительного усиления фундамента. Буржуйка – временное отопительное оборудование.
Металлизированная гофра может служить временной заменой стационарной металлической трубы, но для постоянного использования ее необходимо заменить на металлическую трубу:
Галерея изображений
Фото
Чтобы можно было сразу начать пользоваться новоиспеченным буржуйка, работающая на шахте, функцию дымохода можно возложить на гофру диаметром 100 мм
Узел подключения гофры к самодельной печке и вывода ее за пределы гаража необходимо тщательно заклеить металлической лентой
Временный раствор, гофру, менять в обязательном порядке. Оптимальный вариант – купить стальные элементы для дымохода. Домашние мастера могут собрать канал из бывших в употреблении труб ВГП
Трубу, к которой будет присоединяться дымоход, можно приварить или прикрутить с помощью фланцевого диска с литым
Трубы и трубы с фланцами в примере используются во всех ответственных соединениях а в устройстве для прохода через крышу гаража
Для обеспечения герметизации в агрегатах с фланцевыми соединениями применяется паронитовая прокладка, обрезанная по размеру фланца
Дымовой канал последовательно собирается из частично подготовленных к монтажу секций
С помощью фланца устраивают проход дымохода из старых труб через чердачное перекрытие, стену или кровельную систему гаража
Шаг 1: Установка гофры вместо трубы
Шаг 2: Герметизация мест соединения
Шаг 3: Подбор комплектующих для сборки дымохода
Шаг 4: Фланцевое соединение патрубка с печью
Этап 5: Использование фланцев в соединениях рядов
Этап 6: Нанесение паронитовой прокладки
Этап 7: Сборка дымового канала из старых труб
Этап 8: Организация проходки с использованием фланца
Оптимально брать металлические трубы из нержавеющей стали, а лучше из легированной стали. Конструкция из такого материала может служить дымоходом 7-10 лет. Это при условии, что трубы достаточной толщины 6-10 мм и более. И немаловажную роль играет качество сборки всех элементов системы дымоудаления.
Еще одним несомненным преимуществом металлических труб является их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для печи.
Фотогалерея
Фото
Кирпич хороший материал для дымохода, но не для печи. Эта печь требует более простой и легкой конструкции для удаления дыма.
Выбирая между асбестоцементной и металлической трубой, следует отдать предпочтение последней — легированный металл может прослужить около 10 лет
Длина дымохода и материал труб будут зависеть от вида топлива, которое предполагается сжигать в топке. Если масло отработанное, а асбестовые трубы забыть
Для буржуйки, устанавливаемой в жилом помещении, дымоход должен быть устроен особенно тщательно, с соблюдением всех правил техники безопасности
Дымоходный кирпич
Труба металлическая
Буржуйка отработанная печи
Дымоход внутренней печи
Рекомендуем также ознакомиться с более полной информацией на .
Определившись с материалом будущего дымохода, можно приступать к закупке всех комплектующих и сооружению правильной и работоспособной конструкции.
Инструктаж по строительству дымохода
Сложность устройства дымохода для печи зависит от того, где будет установлена печь. Ведь прорезать дыру в крыше сложнее, чем провести трубу через окно.
Поэтому сложность и сроки изготовления правильного дымохода для печи полностью зависят от индивидуальных особенностей конкретного домовладения.
Этап №1 — сборка дымохода
Самый простой вариант сооружения дымохода, если приходится использовать буржуйку на улице. Важно выбрать лучшее место для установки печи, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть термостойкими.
Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет идти дым. Это увеличит тягу и защитит пользователя от воздействия дыма.
Если трубопровод дымоудаления предстоит строить в помещении, то необходимо соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.
Во-первых, трубы должны выдерживать высокие температуры – желательно 1000 градусов Цельсия и выше. Ведь дым, выделяющийся при сгорании топлива в буржуйке, может иметь довольно высокую температуру.
Во-вторых, важно расположить саму плиту так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то остается провести дополнительные работы по защите от возникновения пожароопасности.
Пол под печью должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от пожара
В-третьих, место входа трубы в потолок или стену должно быть правильно оформлено.
Для этого важно соблюдать дистанцию до близлежащих предметов и стен — при работе печи температура трубы будет повышаться и находящиеся рядом предметы могут вспыхнуть.
Важно тщательно изолировать все места соприкосновения трубы дымохода с деревом, утеплителем или другими горючими материалами. Иначе пожара не избежать
В-четвертых, к одному дымоходу можно пристроить только одну буржуйку. Для второй печи в соседнем помещении лучше проложить отдельную дымоходную трубу.
Этап №2 — снятие мерок
На подготовительном этапе необходимо определить желаемый диаметр труб и их общую длину. Сначала рассчитайте диаметр трубы. Правильно, если он будет в 2,7 раза больше объема камеры сгорания.
Итак, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.
Также рассчитать необходимое количество соединительных деталей — отводов, тройников и др. комплектующих
Кроме того, необходимо измерить длину будущего трубопровода дымоудаления. Для этого важно выбрать постоянное место буржуйки в помещении.
Затем определите, где труба будет выходить наружу. Важный момент – во время удаления дыма в дымоходе, проходящем по улице, будет скапливаться конденсат. Стоит позаботиться о его удалении.
Для удаления конденсата необходимо установить тройник, помогающий справиться с этой проблемой.
Теперь осталось измерить расстояние трубопровода по улице и не забыть, что дымоход будет возвышаться, в среднем, на 1,5 метра над коньком крыши.
Также следует предусмотреть, что в процессе монтажа вам потребуются отводы, тройники, сквозное отверстие, стыковые соединения, термостойкий герметик, асбестовый шнур, трубы нужного диаметра или сварка для соединения всех компонентов в единый дымоход дизайн.
Все это нужно приобрести вовремя, когда будут сняты все измерения. Наличие необходимых материалов позволит приступить к монтажу дымохода для печи.
Отверстие для проходного стекла также делается заранее. Важно тщательно удалить все материалы, которые могут загореться.
Осталось заранее решить, куда именно будет выходить труба:
- через окно;
- через стену;
- через потолок.
Это будет зависеть от того, где делать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте придется купить специальный проходной элемент – стекло. Изготовлен из термостойкого материала, который защитит от огня.
Проходное стекло устанавливается первым. И только потом необходимо собрать конструкцию дымохода
Этап №3 — монтаж всех составляющих конструкции
Когда речь идет о буржуйке, работающей на улице, то здесь важно взять трубу из нужного диаметра, соответствующего отводу трубы от буржуйки.
Дымоход нужно поставить на трубу. Это важно, так как если его вставить в сопло, то в месте соединения может просочиться дым. Больше ничего устанавливать не придется – буржуйку можно использовать для приготовления или разогрева пищи.
Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то порядок проведения работ будет более сложным. Для начала нужно взять кусок трубы и аккуратно закрепить его на отверстии дымохода/патрубке трубы. Важно надеть трубу на эту трубу.
Затем вы должны удлинить трубопровод с помощью колена. Цель — добраться до стены/потолка. Здесь уже ждет проходное стекло, через которое пройдет дымоход.
Вокруг проходного стекла необходимо снять изоляцию и другие материалы, которые могут загореться
Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Важно, чтобы наружная труба была изолирована. Также при выходе трубы наружу необходимо предусмотреть отвод конденсата. Для этого ставят тройник и делают смотровое окно, чтобы упростить чистку дымохода.
Важно надежно закрепить все соединения, соблюдать дистанцию до стен и других предметов, которые легко могут загореться.
Фотогалерея
Фото
Буржуйка и дымоходная стойка удаленно от стены
Шнур асбоизоляционный
Сварка для соединения элементов дымохода
Блок-заглушка для изоляции
Использование флэш-мастера, чтобы оборудовать и запечатать проход дымоход через крышу значительно облегчает и ускоряет работу:
Галерея изображений
Фото
Шаг 1: Установка flash master в дымоход
Шаг 2: Обеспечение полной посадки юбки саморезы
Этап №4 — Проверка системы
Когда все составляющие дымохода собраны и прочно соединены между собой, можно переходить к заключительному этапу — установке колпака и проверке работоспособности конструкции.
Итак, в процессе горения топлива из печки могут вылетать искры.
Часто можно увидеть искры, вылетающие из дымохода в процессе горения — от них их защитит искрогаситель. Можно сделать своими руками, соорудив юбку на обычной кепке
Т.к. можно использовать сетку с мелкими ячейками размером до 5 мм. Это особенно актуально, если крыша или близлежащие конструкции выполнены из легковоспламеняющихся материалов.
Если пожароопасности нет, то можно обойтись простым колпаком, который надевается на конец дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.
Для увеличения тяги можно использовать дефлектор, выбрав один из вариантов на рынке, либо собрав его самостоятельно. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению.
Колпак дымохода можно сделать самостоятельно из подручных материалов. Для этого плотный лист стали толщиной 5 мм
Когда колпак установлен, можно приступать к проверке работоспособности всей конструкции дымохода. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как пойдет дым.
Если начинает просачиваться через какое-то соединение, значит оно не герметично. Эту проблему нужно устранять с помощью термостойкого герметика или сварки.
Если работа проведена качественно и все стыки герметичны, то дымоход отлично выведет дым. И запах дыма не появится в помещении
Особенности обслуживания дымохода
Дымоход буржуйки требует обслуживания — осмотр внешнего состояния конструкции и чистка внутренней части трубы. Частота технического обслуживания полностью зависит от материала.
Если это асбестоцементный дымоход, то его придется чистить чаще. Это все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой скапливается сажа.
Также асбестовый дымоход, если он был установлен для отвода дыма от буржуйки, в процессе эксплуатации может вскоре запачкаться или даже лопнуть. Это приведет к дополнительным затратам – нужно заменить трубу дымохода.
Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов.
Для металлического дымохода периодичность очистки трубы в среднем 1 раз в год. Также важно осмотреть внешнее состояние материала – возможно, что некоторые участки могут прогореть.
Для удаления нагара с металлической трубы можно:
- обжечь осину;
- обработать обожженные бревна специальным химическим составом, который легко купить;
- сделать крючок для деликатного удаления копоти.
Составы для избавления от нагара удобны в применении. Они не требуют особых навыков – достаточно обработать дрова мешком и топить буржуйку, как обычно. Продукты сгорания не будут содержать вредных примесей. Это безопасный способ очистки металлической трубы.
Расход продукта и способ нанесения на бревна указаны в инструкции производителя. Важно внимательно прочитать рекомендации и четко их выполнять.
В металлической трубе, отводящей дым, сажа чаще всего скапливается на горизонтальном участке.
Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крючкообразную конструкцию для удаления сажи. С помощью этого приспособления стенки трубы повредить невозможно, но можно будет убрать скопившееся пригоревшее.
Крюкообразная конструкция проста в изготовлении и достаточно удобна в использовании. Чаще всего это участок трубопровода, расположенный по улице
Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать необходимость замены того или иного участка. Не пренебрегайте этой мерой – ведь через отверстия в дымоходе дым будет уходить в помещение, и дальнейшая работа отопительного прибора станет невозможной.
Регулярная очистка внутренних стенок от сажи поможет продлить срок службы дымохода. Да и тяга всегда будет на нужном уровне, что положительно сказывается на КПД печки.
На нашем сайте есть и другие статьи, содержащие подробную информацию о лучших методах чистки дымохода и рекомендации по выбору чистящего средства. Предлагаем вам ознакомиться с ними:
Выводы и полезное видео по теме
Тонкости самостоятельного монтажа конструкции дымохода показаны в видео ролике:
Если проект в дымоход слишком крепкий, можно соорудить приспособление для его регулировки. Как это сделать показано на видео:
Неопытные мастера часто допускают ошибки при монтаже дымохода. Видеоролик рассказывает о самых частых проблемах:
Если есть проблема с выпуском дыма в помещение, то ее можно быстро и просто решить. На видео показано, как это сделать:
Для обслуживания металлического дымохода буржуйки можно воспользоваться простым методом деликатной физической очистки:
youtube.com/embed/fE4u0PS9iE4″>Сделать дымоход для буржуйки несложно если вы подойдете к задаче ответственно и сделаете все правильно. Только в этом случае компактная печь прослужит долго, не требуя к себе дополнительного внимания .
И качество его работы будет постоянно радовать, главное своевременно очищать дымоход от сажи и других продуктов горения.
Пользуетесь ли вы буржуйкой с самодельным дымоходом? Поделитесь своим опытом сборки и фотографиями готового дымохода в разделе комментариев. Расскажите, какой материал вы использовали для дымохода и насколько сложно вам было сделать дымоход.
пошаговая инструкция как правильно сделать
Расчет дымохода для буржуйки
После того, как печь установлена и готова к работе, необходимо установить дымоход, который сможет правильно функционировать, сохранять тепло в помещении и в то же время не допускать попадания отходов горения в воздух помещения, где установлена печь . Для этого нужно правильно рассчитать диаметр трубы, ее длину и продумать, как она будет выводить дым на свежий воздух.
Чтобы система отопления имела наивысший КПД, необходимо, чтобы труба для печной плиты обеспечивала достаточную тягу.
Экспертное заключение
Круглов Павел
Печник с 25-летним стажем
Оптимальным является соотношение диаметра трубы к камере сгорания 2,7 миллиметра на 1 литр. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки на 50 литров.
После определения диаметра трубы дымохода следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только расположение печи, но и на каком расстоянии от конька находится дымоход на крыше.
Выход трубы должен располагаться над крышей по определенным правилам:
- Дымоход располагается от конька крыши на расстоянии до 1500 миллиметров, значит, выход дымохода должен располагаться на высоте 50 сантиметров выше вершины конька;
- При расстоянии 150-300 сантиметров до козырька выход трубопровода может располагаться на одном уровне с ним;
- Если дымоход расположен у края крыши, то его выход должен быть немного ниже конька, либо на одном уровне с ним;
Второй вариант выхода трубы через стену, а не через крышу. При этом конец дымохода должен располагаться чуть ниже вершины конька крыши.
А вот основной длинной трубы будет общее расстояние от выхода трубы до самой печи — расчеты в каждом отдельном случае будут разные, все зависит от того на каком этаже, в каком месте комнаты и на на какой высоте будет располагаться буржуйка.
Изготовление печи из металлической трубы
Процесс создания данного отопительного узла из отрезка стальной трубы большого диаметра для буржуйки несложный и состоит из следующих этапов:
- Фрагмент необходимой длины вырезается из трубы. С помощью сварочного аппарата проделываются два отверстия, одно из которых будет служить поддувалом для обеспечения притока воздуха, а второе потребуется для установки дымохода печной печи.
- Далее приваривается металлический лист с заранее проделанными в нем отверстиями, которые имеют небольшой диаметр — используется как колосник. Элемент размещают так, чтобы он находился между камерой сгорания и нагнетателем.
- Затем вам нужно построить крышку, закрывающую камеру сгорания. Для этого к концу трубы приваривается лист металла. Если на крышке оборудовать импровизированную печь, то плиту можно использовать для приготовления пищи.
- Опорные ножки приварены к нижней части нагревательного элемента.
- Зольник размещается под решеткой, являющейся ящиком для золы. Желательно оборудовать его небольшой металлической дверцей.
В результате проделанной работы получается печь из трубы, которая способна обогреть небольшое по площади помещение. Но чтобы работа агрегата была эффективной, требуется дымоход. Процесс обустройства дымоотводной конструкции и изготовления трубы для буржуйки имеет ряд нюансов.
Предлагаем Вам ознакомиться с проходом металлической трубы через крышу
Материалы и их количество
Перечень материалов необходимых для строительства дымохода различается в зависимости от того, какую трубную конструкцию решено установить . Если выход должен осуществляться непосредственно через крышу, то требуется меньше угловых отводов.
Для дымохода стандартного размера потребуется следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см;
- 2 колена длиной 120 см, диаметром 16 см;
- 3 стыковых колена 16*10 см;
- Тройник диаметром 16 см и заглушка к нему;
- Грибок — 20 см;
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливной навес, сквозное стекло, теплоизоляционные материалы.
Экспертное заключение
Павел Круглов
Печник со стажем 25 лет
Огромную роль играет то, какие трубы для дымохода от печи было решено приобрести, так как количество, размер и виды колен будут определять, какая конструкция будет монтироваться. Если бы было принято решение, что система дымоудаления будет находиться снаружи помещения, то установить ее внутри здания уже не получится, так как тогда потребуется другой набор деталей.
Инструменты
Вам понадобятся только режущие инструменты: болгарка, электролобзик, нож. Все работы выполняются вручную и не требуют специальных приспособлений.
Схема установки
Существует несколько типов дымоходов, наиболее подходящий тип конструкции подбирается индивидуально.
Способы монтажа
Важно учитывать сбор конденсата в системе, поэтому необходимо иметь заглушку, слив конденсата и емкость для сбора конденсата.
Если буржуйка устанавливается через стену от трубопровода, расположенного на улице, то целесообразно будет вывести дымоход через окно, чтобы не пришлось готовить отверстие для трубопровода в потолке.
Наружная часть дымохода утеплена теплоизоляцией, покрытой защитным материалом. На конце трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и посторонних предметов.
Подготовка пола
Дымоход для печи чаще всего устанавливается таким образом, чтобы он проходил через потолок, поэтому перед монтажом и креплением конструкции трубопровода необходимо сделать для него отверстие в потолке: с помощью электролобзик или другой режущий инструмент, имеющий диаметр, подходящий для прохождения стакана для отводов внутреннего дымохода.
Пример отверстия под трубу дымохода
Стекло проходное
Перед сборкой дымохода для каменки в отверстие устанавливается сквозное стекло. Диаметр стекла следует подбирать по диаметру внутренней трубы, хотя иногда стык делают до прохода дымохода через потолок. Следует понимать, что важно прочно зафиксировать стекло – оно служит защелкой. Но кроме него трубопровод необходимо прикрепить к поверхности стены.
При неправильной установке могут быть такие последствия.
Если в потолке имеются легко воспламеняющиеся материалы, утеплитель или деревянные детали, то их необходимо удалить, чтобы они не соприкасались с проходным стеклом.
После того, как труба вставлена, все это необходимо загерметизировать огнеупорным материалом, например, термостойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Кровельные работы
На последнем этапе необходимо надеть на трубу дефлектор.
Наконечники для работы
- Используемые в конструкции трубы располагаются исключительно в вертикальном положении; для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими изгибам системы. В целях экономии можно изготовить кронштейны самостоятельно, используя металлический уголок.
- Все соединения необходимо обработать герметиком, чтобы не осталось отверстий, через которые дым может выходить в воздух помещения. На рынке представлен большой выбор герметиков, подходящих для герметизации стыков труб для дымоудаления:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Термостойкие герметики;
- Термостойкие герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, температура которых достигает 350 градусов Цельсия. Так как дымоход для печной печи нагревается до более высоких температур, данные виды герметиков подходят только для деталей, находящихся вне трубопроводной системы.
Жаростойкие и термостойкие полимеры, выдерживающие огромные температуры, до 1500 градусов по Цельсию – это самый подходящий выбор для печного дымохода.
Присоединение дымохода к печи
Дымоход, выходящий из буржуйки, называемый внутренним, подключается к улице, наружному трубопроводу, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является участок, выходящий из печной трубы, который коленом соединяется с потолком.
При установке внутреннего дымохода важно правильно соединить трубу с патрубком дымохода — так как при неправильном выполнении дым может попасть в воздух помещения, что сделает невозможным нормальное функционирование системы отопления.
Экспертное заключение
Круглов Павел
Печник со стажем 25 лет
Дымоход соединяется с печью при помощи термостойкого герметика и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газа может привести к отравлению находящихся в помещении.
Дымоход, подключенный к печи
Выбор места для дымохода
Первый вопрос, из чего сделать дымоход для печи. Обычно материал для изготовления дымохода для печной печи выбирают по его назначению. Для переносной печи нет смысла обустраивать кирпичные конструкции, достаточно взять металлическую или асбестовую трубу. Но лучше проконсультироваться со специалистом, как правильно сделать дымоход для буржуйки.
Прежде чем приступить к сборке конструкции, лучше снять все размеры и сделать хотя бы эскиз. Так как дымоход для печи является подвесной конструкцией и желательно заранее продумать все повороты и стыки. Особое внимание следует уделить местам прохода стен, перекрытий и крыш, а также рассчитать количество и форму отводов, определить длину дымохода для печи.
Сегодня в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное как рассчитать дымоход для печи, правильно определить его диаметр. В печах заводского изготовления уже есть небольшое сечение выходной трубы, поэтому подобрать диаметр дымохода под печку несложно. Комплектуем комплектующие по проекту, так как есть 3 вида выхода дымохода:
- в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум контакта с другими поверхностями. А после демонтажа можно просто поставить вентиляционную решетку. Обычно выход дымохода для печи через стену делают на высоте 20-25 см от потолка;
- в потолок. Довольно дорогая конструкция, так как необходимо пройти через потолок, чтобы не попасть в стропильную систему. Далее начертите трубу, прорезав крышу так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного здания между этажами будет добавлено отверстие. Выполняя все эти работы, необходимо учитывать пожарную безопасность;
- в стене на уровне выхода из буржуйки. Самый безопасный способ топить, так как весь дымоход находится снаружи. Но у него есть ряд недостатков, главный из которых – быстрое остывание трубы. В связи с этим холодный воздух оттягивает тепло от печи и впоследствии от помещения. То есть после того, как печь прогорела, необходимо перекрыть дымоход, чтобы через него не охлаждалось помещение.
При обустройстве дымохода для печи в гараже или мастерской часто выбирают первый способ, как наиболее эффективный.
Замуровать трубу?
Металлический дымоход для буржуйки не требует особой защиты от внешних воздействий, но из-за визуального эффекта и возможного контакта с горячей трубой предприимчивые хозяева часто обмуровывают трубопровод.
Экспертное заключение
Круглов Павел
Печник со стажем 25 лет
Но строительство дымохода путем кирпичной кладки запрещено — такие конструкции не подходят для данной системы отопления, исключительно оцинкованная труба для печи подходит на эту роль, обеспечит хорошее сцепление с дорогой, легко чистится и проверяется на наличие дефектов. Простота установки и неприхотливость в обслуживании – основные преимущества этой вытяжки.
Уход и очистка
Общее качество работы и эффективность системы отопления напрямую зависит от состояния дымохода, поэтому следует периодически уделять внимание систематическому обслуживанию его.
Необходимо ежегодно проводить полный осмотр трубопровода на наличие трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. При осмотре следует одновременно очистить всю конструкцию дымохода от копоти – это можно сделать, обжигая в печи осиновые дрова.
Уход за дымоходом
Для того, чтобы конструкция дымохода, а значит, и отопительный узел исправно работали, за ними следует ухаживать:
- Не реже одного раза в год труба для печи в гараже, теплице, сарае или жилой комнате следует проверить на наличие трещин, ржавчины и прогаров.
- Ежегодно очищать дымоход специальными химикатами, которые необходимо сжигать в топке вместе с твердым топливом. Можно поставить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа сгорает в дымоходе.
- Использовать механический способ с использованием ерша, утяжелителей и т.п. не получится, так как конструкция дымоотвода печки не долговечна.
Предлагаем ознакомиться Можно ли мыть тело дегтярным мылом
Чтобы в печи-буржуйке всегда была хорошая тяга, а в помещении не было дыма, необходимо обязательно проводить профилактические меры, которые помогут содержать дымоход в порядке.
Любой дымоход требует периодического обслуживания:
- Чтобы труба была чистой от нагара, необходимо периодически добавлять в сжигаемые дрова химические средства, специально предназначенные для разрыхления нагара. Для этих же целей используют и осиновые дрова, помогающие очистить внутренние стены. Для чистки трубы с их помощью используют только осиновые дрова для профилактического протапливания. Желательно, чтобы они не прогорали быстро, а максимально возможное время тлели в топке. Для создания таких условий тягу искусственно уменьшают, закрывая поддувал после того, как дрова хорошо прогреются.
- Механическая очистка трубы от нагара и ржавчины проводится ежегодно. Для этого можно использовать специальную чистящую щетку с грузом.
- После каждой уборки обязательно производить ревизию поверхности, аккуратно опуская включенную лампочку в дымоход. Это необходимо для того, чтобы вовремя обнаружить прогары или трещины.
Процесс установки дымохода из готовых сегментов достаточно прост, и с ним вполне можно справиться самостоятельно. Если есть желание изготовить части трубы самостоятельно, то лучше сразу отказаться от этого, особенно при отсутствии опыта подобных работ.
Поскольку любой дымоход должен обладать высочайшей надежностью, а все сегменты при стыковке должны идеально подходить друг к другу для их герметизации, то рекомендуется устанавливать детали, изготовленные исключительно на профессиональном уровне. Необходимо помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших дыр представляет, без преувеличения, смертельную опасность.
Несмотря на кажущуюся простоту и незатейливость конструкции, дымоход для печи будет требовать периодического внимания. В первую очередь это должно проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогара или трещин.
Наличие любого из этих дефектов должно быть сигналом к немедленной замене поврежденного участка дымохода. Оставленный без присмотра, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае сквозь щели будет просачиваться дым; в худшем случае сгоревший трубопровод может просто разрушиться.
Не менее важно заботиться о внутренней поверхности дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и зола. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:
- Тяга уменьшается.
- Нормальный дымоудаление нарушено.
- Конструкция дымохода утяжеляется.
Удалить накопившуюся сажу можно с помощью специальных химических составов, которые наносятся на древесину.
