Переоборудование естественной системы в принудительную

Задать вопрос автору

Естественная система вытяжки для погреба не всегда может справиться с объемом воздуха.   Если в подполе стала появляться плесень или грибок, появился неприятный запах, стоит усилить работу системы. Делается это следующими способами:

• Диаметры труб увеличивают. На 10 квадратных метров максимальным может быть сечение в 15 см. в таком случае она должна быть единственной;
• Наращивают высоту вытяжки, что улучшит тягу;
• Делаются дополнительные каналы для отвода и поступления воздуха;
• Ставят вентилятор внутрь труб, который сделает тягу принудительной.

Переоборудование происходит в следующей последовательности:

• Подводят кабели питания электроэнергии к месту установки вентилятора;
• Демонтируют решетку, которая выполняет декоративную функцию;
• Устанавливают вентилятор;
• Снова ставят решетку на место;
• Подключают вентилятор к сети.

Как правило, достаточно бывает дополнения одним вентилятором на вытяжке. Для усиления тяги можно сделать такой же и на входе. Чтобы ещё сильнее сделать воздухообмен, можно поставить вентилятор центробежного типа. Нужно быть готовым к тому, что он очень шумный.

Как только все работы закончены, проверяют тягу. Достаточно поднести свечку или спичку,  в зажженном состоянии – движение пламени покажет наличие тяги. Вытяжка для погреба в гараже готова к работе.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Задать вопрос автору

Рейтинг автора

Написано статей

Об авторе

Как правильно сделать вентиляцию в погребе и подвале своими руками

Прежде чем начинать возводить особняк, всегда планируют, как устроить вентиляцию в подвале и заложить ее схему в проект. Но как быть, если вы приобрели старый загородный дом и обнаружили в погребе плесень на стенах и затхлый воздух? Тут уж вам  придется самому делать расчет вентиляции подвала и монтировать систему воздуховодов. Узнайте из статьи, как правильно сделать вентиляцию в подвале. Настоящему умельцу такая работа будет по плечу.

Содержание

1. Предназначение подвала и необходимость вентиляции
2. Продухи для естественного доступа воздуха в подвал
3. Приточно-вытяжной способ вентилирования погреба
4. Вытяжная труба для подвала
5. Приточная труба для подвала
6. Принудительный способ вентиляции подвала
7. Как предварительно рассчитать вентиляцию в подвале
8. Выбор материалов для воздуховодов погреба
9. Монтаж воздуховодов в подвале и погребе
10. Проверка работоспособности и профилактическое обслуживание
11. Советы напоследок

Предназначение подвала и необходимость вентиляции

Для многих поколений сельских жителей и дачников погреб служил местом хранения собранного урожая и запасов на зиму. Естественная вентиляция по мере возможности обеспечивала приток воздуха, чтобы не сгнила картошка. Но для поддержания нормального микроклимата желательно сделать вентиляцию в подвальном помещении более эффективной.

В современных коттеджах подвальные помещения чаще всего используются как тренажерные залы, бильярдные, гаражи или мастерские. В этих условиях лишь принудительная вентиляция в подвале способна обеспечить нужный воздухообмен. Вам обязательно придется решить вопрос, как сделать вентиляцию в подвале, чтобы не допустить появления плесени при неправильно выполненной гидроизоляции.

Особое внимание обратите на систему вентиляции в подвале, где установлено отопительное оборудование. Для сгорания топлива в котле требуется бесперебойный приток воздуха.

Существуют различные системы вентиляции. Главные из них:

• естественная, при которой движение воздуха в пределах погреба происходит за счет того, что нагретая воздушная масса стремится наружу, а ей на замену приходит более холодный свежий воздух;
• принудительная, при которой воздухообмен усилен за счет работы вентиляторов, установленных в сеть воздуховодов.

Выбирая, как правильно устроить вентиляцию в подвале — с естественным или принудительным воздухообменом, — в первую очередь учитывайте особенности планировки и предназначение подвального помещения.

Продухи для естественного доступа воздуха в подвал

Для свободного проникновения наружного воздуха бывает достаточна вентиляция в подвале естественная. В цокольной части фундамента во время строительства должны быть заложены вентиляционные каналы, так называемые продухи. Если об этом не позаботились заранее, вам придется делать естественную вентиляцию в подвале своими руками.

Делайте продухи под каждой стеной дома, или хотя бы под двумя противоположными. Понять, как правильно устроить вентиляцию в подвале, вам помогут многочисленные фото и обучающие видео материалы. На нашем фото показано, что отверстия необходимо снабдить решетками от четвероногих «гостей». Кроме того, естественная вентиляция в подвале предусматривает, чтобы в зимний период продухи можно было частично прикрывать.

Как рассчитать естественную вентиляцию в подвале? Руководствуйтесь правилом устраивать по одной отдушине на каждые 2 погонных метра, а для определения диаметра отдушин разделите площадь подвала на 400. Например, площадь вашего подполья 60 м², тогда общая площадь продухов будет равна 0,15 м². Учитывая, что во всех 4-х стенах у вас будет общим числом 12 отдушин, то для хорошей вентиляции в подвальном помещении размеры отдушины должны быть 10Х12,5см.

Для расчета количества и размеров продухов учитывайте также особенности климата в данной местности, состав грунта, расположение дома в низине или на пригорке.

Приточно-вытяжной способ вентилирования погреба

Если ваш погреб небольшой по размеру и не разделен внутренними стенами, то можно обойтись простейшей приточно-вытяжной вентиляцией, которая входит в категорию естественной вентиляции. Застоявшийся воздух будет подниматься кверху через вытяжной воздуховод. Кроме вытяжного канала, вам понадобится сделать и второй, приточный, через который воздух будет поступать со двора. Поэтому вытяжка в погребе может быть легко сделана своими руками.

Вытяжная труба для подвала

Воздуховод для вытяжки проведите от подвала сквозь все этажи дома, чтобы его верхний конец возвышался над крышей. Вытяжное отверстие сделайте в верхней части подвальной стены, прямо под потолком. Если хотите знать, как сделать эффективную вентиляцию в подвале, следуйте советам знатоков. Они утверждают, что можно объединить вытяжной канал с дымоходом или проложить вплотную к нему. Дополнительный подогрев канала обеспечит более сильную тягу.

Утеплите верхнюю часть трубы, поскольку зимой, при соприкосновении с холодным внешним воздухом, внутри канала будет образовываться конденсат. Только зная, как правильно сделать вентиляцию в своем подвале, вы обезопасите воздуховод от появления слоя намерзшего инея, который может частично закрыть внутренний просвет. В нижнем конце вытяжного канала установите патрубок, через который будут стекать капли конденсата. Всё, вытяжка для подвала готова.

Приточная труба для подвала

Для вентиляции в небольшом подвальном помещении приточный воздуховод может и не понадобиться, достаточно будет продухов. Но если ваш подвал имеет порядочную кубатуру, то желательно приточную трубу установить. Схема приточной вентиляции допускает установку трубы двумя способами: прямо через отдушину или с выводом на крышу. В любом случае нижний ее конец должен на 20–30 см не доходить до уровня пола.

Чтобы обеспечить хорошую циркуляцию воздушной массы, оба канала вытяжки из подвала должны быть расположены в противоположных углах.

Принудительный способ вентиляции подвала

В условиях большого подвального помещения со сложной планировкой может оказаться недостаточно естественного воздухообмена. Тогда лишь с помощью принудительной вентиляции вам удастся сохранять воздух сухим и свежим. Для этого вам нужно будет проложить под потолком воздуховод и вмонтировать в него канальный вентилятор, т. к. простая вытяжка для подвала с естественной тягой тут не подойдет.

Чтобы понять, как рассчитать эффективность вентиляции в подвале, вначале подберите нужную вам мощность вентилятора. Его производительность должна быть такой, чтобы за один час прогонять через себя объем воздуха, в 2,5–3 раза больше внутреннего объема подвала.

Производите монтаж элементов системы с обеспечением звукоизоляции, чтобы шум вибрирующего вентилятора не раздражал слух. Чтобы совершенно избавиться от шума, есть вариант установить вытяжной вентилятор вне дома.

Самым лучшим способом, как устроить в подвале вентиляцию, будет установка автоматизированной системы принудительного вентилирования. Ее главные достоинства:

• автоматическая регуляция;
• оснащенность фильтрами;
• подогрев поступающего воздуха;
• увлажнение до комфортного уровня.

Еще одним из вариантов, как сделать вентиляцию у себя в подвале, может быть кондиционер. Желательно такой, которому можно запрограммировать частоту включения. Использование кондиционера актуально для подвальных помещений, оборудованных под настоящие комнаты. В этом случае ваши затраты на воздуховоды значительно снизятся.

Как предварительно рассчитать вентиляцию в подвале

Подготовьте проект, который будет содержать расчет принудительной вентиляции вашего подвала. В нем должны быть учтены такие показатели:

• объем подвального помещения;
• скорость движения в воздухопроводах;
• почасовая кратность воздухообмена;
• сечение воздуховодов;
• потеря давления в каналах;
• климатические особенности.

Создание такого проекта потребует от вас специализированных знаний, поэтому проблему, как рассчитать вентиляцию в подвале, при возможности доверьте специалистам. Для примера можно привести усредненный вариант рекомендуемых параметров:

Выбор материалов для воздуховодов погреба

Воздуховоды для системы вентиляции в подвале служат основными элементами, от правильного выбора которых будет зависеть, достаточно ли эффективна вся система. При расчете вентиляции подвала нужно продумать, из каких материалов изготовить воздухопроводящие каналы.

Раньше в деревнях по-простому решали, как устраивать вентиляцию в подвале. Для освежения воздуха в погребах использовали деревянный короб, сколоченный из досок. Чтобы сэкономить материалы, его нередко делали двухканальным, совмещая приток и вытяжку.

Вытяжка для погреба из дерева недолговечна, доски сгнивают от сырости, и на смену дедовским методам пришли новые технологии. Теперь для устройства вентиляции в подвале логичнее применять воздуховоды из металлов и пластика.

По материалу изготовления воздуховоды бывают:

• Металлические. Изготовлены из оцинкованной жести, нержавейки, алюминиевых сплавов. Они прочны, огнеупорны, надежно монтируются и долго служат. Недостаток — относительно высокая стоимость;
• Пластиковые. Изготовлены из экологичного полипропилена. Они легче металлических, обеспечивают отличную герметичность соединений. Недостаток — могут трескаться от сильных ударов и деформироваться от высоких температур;
• Гибкие гофрированные. Изготовлены из полимерных материалов, армированы для прочности стальной проволокой. Недостаток — повышенный шум и сопротивление потоку воздуха.

Для вентиляции в подвале, устроенной своими руками, наиболее популярны воздуховоды круглого сечения. Такие трубы легче монтировать и они меньше тормозят воздухоток. По сравнению с ними, прямоугольные воздуховоды более эстетично выглядят под потолком, но их аэродинамические свойства несколько хуже.

Вместе с воздуховодами вы найдете в продаже унифицированные фасонные элементы к ним и вытяжки из погреба. Это тройники и крестовины, переходы и отводы, заслонки, заглушки и другое.

Монтаж воздуховодов в подвале и погребе

Для устройства вентиляции в собственном подвале вам потребуется минимальное число  материалов. В основном — вентиляционные трубы, хомуты для их фиксации, дюбеля и саморезы, защитные решетки, козырьки и дефлекторы. Также понадобится обычный набор инструментов для монтажных работ: дрель и бокорез, молоток и пассатижи, нож, различные отвертки.

Нагляднее всего бывает показан процесс монтажа вентиляции в подвале на видео и фото, но следует вначале уяснить основные этапы работы и их очередность.

• Разметить места установки воздуховодов согласно проекту;
• Пробить в стенах отверстия для элементов вентсистемы;
• Установить на подготовленные места детали креплений;
• На полу собрать секции воздуховода из отдельных фрагментов;
• Поднять смонтированную часть системы и зафиксировать на креплениях;
• Уплотнить стыки деталей герметизирующей лентой.

Проверка работоспособности и профилактическое обслуживание

Проверить на работоспособность устройство смонтированной вентиляции в подвале вы можете любым из трех простых способов: поднести к отверстию воздуховода тонкую бумажную салфетку, горящую свечу или дымящуюся сигарету. Если движение воздуха есть, это будет сразу заметно.

Как правильно устроить вытяжку в погребе, чтобы она никогда не засорялась? К сожалению, так не бывает. Через несколько лет сила тяги принудительной вентиляция в погребе может заметно снизиться. Внутренняя поверхность воздуховодов постепенно обрастает паутиной и отложениями пыли, поэтому приходится периодически прочищать систему вентиляция в подвале своими руками. Профессионалы для этого применяют метод очистки химическими аэрозолями или используют гидромеханические устройства и вакуумные насосы. Но вам нетрудно будет делать профилактическое обслуживание самостоятельно.

Самый простой способ прочистить приточно-вытяжную вентиляцию подвала в домашних условиях — опустить на шнурке в вертикальный канал воздухопровода мешочек с песком.

Посмотрите на видео вариант вентиляции в подвале, собранной из подручных материалов

Советы напоследок

Вы уже узнали в теории, как правильно сделать вентиляцию в подвале, и можете приступать к ее созданию своими руками. Во время разработки проекта учитывайте все факторы, начиная от природных особенностей в вашем регионе и до конкретных условий эксплуатации подвала. Если будете выполнять монтажные работы грамотно, аккуратно и без суеты, то вскоре вы сможете вздохнуть свободно.

Вентиляция погреба. Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты

Содержание

1. Схемы вентиляции погребов
2. Расчет вентиляции для погреба
3. Материалы и инструмент для монтажа вентиляции в погребе
4. Системы вентиляции
5. Естественная вентиляция в погребе
6. Однотрубная
7. Двухтрубная
8. Расчет диаметра труб для вентиляции погреба
9. Принудительная вентиляция в погребе своими руками
10. Принцип работы
11. Оборудование
12. Монтаж системы своими руками
13. Как правильно сделать вентиляцию в пластиковом погребе
14. Сложные вентиляционные системы

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

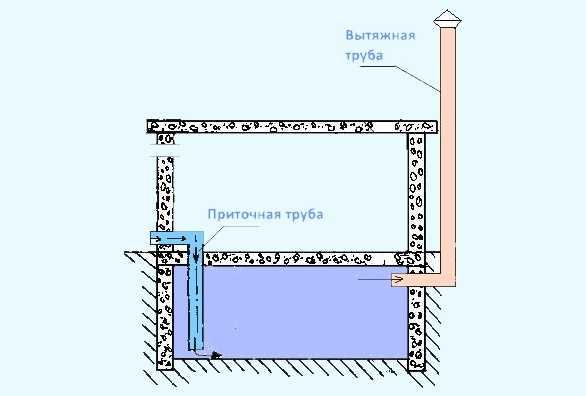

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60. 13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Материалы и инструмент для монтажа вентиляции в погребе

Из общего описания систем, приведенного выше можно понять, что для устройства вентиляции в погребе потребуются:

• стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
• круглые отводы при наличии поворотов по линии вытяжки или притока;
• защитные козырьки или дефлектора для защиты оголовков;
• осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
• воздухораспределительные решетки жалюзийного типа.

Решетки не являются обязательным элементом системы, но с их помощью намного проще ограничить приток холодного воздуха зимой и не допустить замерзания погреба.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось. Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Как правильно сделать вентиляцию в пластиковом погребе

Как правило, пластиковые погреба снабжены встроенной системой вентиляции. Они легко переносят перепады температур и влажности. Важно учитывать, что встроенная вентиляция имеет герметичную конструкцию и практически не требует дополнительных вмешательств.

Несмотря на то, что пластиковый погреб чаще имеет небольшую площадь, он снабжен двухтрубной вентиляцией

Согласно правилам эксплуатации, конструкцию устанавливают следующим образом:

1. Участок подготавливают к раскопке.
2. Вырывают котлован, размер которого превышает параметры пластиковой конструкции.

3. Дно укрепляют с помощью бетона или железобетонной плиты.

4. В котлован погружают помещение, фиксируют стропами.

5. Короб засыпают необходимым количеством земли. Вентиляционные трубы при этом остаются на поверхности.

После монтажа пластикового погреба его оборудуют дефлекторами и прочей дополнительной гарнитурой.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Особое внимание также рекомендуется уделить гидроизоляции подвального помещения. Никакая, даже крайне эффективная и мощная вентиляционная система, не справится со своими задачами, если в подвале частного или многоквартирного дома будет постоянно сыро.

Как правильно установить вытяжку в погребе

Содержание

• 1 Виды вентиляционных систем
• 2 Естественная система воздухообмена
• 3 Строение вытяжной системы
  • 3.1 Преимущества естественной вентиляции:
• 4 Принудительная система воздухообмена
• 5 Схема вентиляционной системы
• 6 Подготовка погреба к хранению продуктов
• 7 Вытяжка собственноручно
• 8 Варианты установки
• 9 Материалы для обустройства труб вентиляции
• 10 Специальные вентиляторы
• 11 Установка вентилятора канального типа
• 12 Требования к обустройству подвала

Погреб должен иметь стеллажи и полки для хранения продуктов, заготовок, свежих овощей и фруктов, и оборудован системой вентиляции. Равномерный температурный режим внутри помещения обеспечит сохранность продуктов до следующего урожая. Правильная вентиляция погреба позволяет поддерживать в нем оптимальный режим для хранения овощей.

Это избавит его от сырости помещения и повышенной влажности, воспрепятствует появлению плесени. Использование основных правил устройства вентиляционных систем, можно будет сделать погреб сухим, не прибегая к помощи специалистов.

Виды вентиляционных систем

Существует несколько вариантов, как правильно сделать вентиляцию в погребе: можно использовать уже готовые приборы кондиционирования и просто их установить, а можно сделать воздуховод своими руками.

Второй вариант подходит для бытового использования погреба, первый — для обустройства больших промышленных хранилищ.

Перед тем, как сделать вентиляцию в погребе, следует выбрать наиболее подходящий вариант системы. Они бывают естественными и принудительными.

Основные отличия систем:

• принудительный способ предусматривает установку механизма — стационарного вентилятора. Такой простой, на первый взгляд, метод, подходит для воздухообмена в овощехранилищах больших объемов. Вентилятор для погреба ставят на вытяжной воздуховод;
• для естественной вентиляции также используют вентилятор, но не стационарно, а временно — прибор устанавливается на несколько дней для быстрой просушки хранилища.

Особенности обустройства вентиляции:

• приточную трубу прокладывают через часть фундамента;
• приточная труба должна быть ровной;
• часть вытяжной трубы, необходимо утеплить, для предотвращения появления конденсата.

При выборе определенного типа системы вентиляции следует принимать в расчет периодичность использования и режим поддержки температуры.

Важно! Для эффективного проветривания любого другого помещения, воздухопроводы должны иметь высокую пропускную способность. Чтобы не было недостатка в воздушной массе, очень важно правильно подобрать диаметр трубы для устройства вентиляции погреба.

Естественная система воздухообмена

Вентиляция подземного помещения с двумя трубами приточного и вытяжного назначения — самый простой и эффективный способ сделать естественную систему воздухообмена.

Подходящим материалом для оборудования воздуховодов являются трубы из асбеста или ПВХ. Для труб из оцинкованной стали работает правильно правильного подобранного диаметра — на 1 м2 требуется 25 см2, рассчитывается от общего размера.

Для размещения труб обычно используются противоположные углы. Благодаря этому снижается вероятность образования застоявшегося влажного воздуха.

Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба. Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным. В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения.

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей. Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции.

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Принудительная система воздухообмена

Принудительная вентиляция подразумевает устройство стационарного, постоянного вентилятора — оптимальное решение для обустройства погреба большой площади. Он также может использоваться для естественной вентиляции погреба, но не постоянно, а временно. Вентилятор устанавливается на вытяжную трубу.

Вентиляция погреба, находящегося в жилом доме имеет некоторые особенности — воздуховод для притока воздушных масс прокладывается только через надземную часть фундамента. Если уже есть подвал, то приточный воздуховод проходит и через него. Труба должна быть ровной, с минимальным количеством изгибов и углов. Также следует обратить внимание на длину, она не должна быть очень длинной. Наружный участок вытяжной системы, нужно утеплить.

Вытяжную вентиляцию погреба обычно располагается внутри несущей стены дачи или дома. Если вентиляция погреба под домом устанавливается уже после постройки, то в стене делаются специальные углубления или проходе вдоль стены.

Если погреб имеет небольшой размер, то температурный и влажностный режимы сможет обеспечить вентиляция даже с одной приточно-вытяжной трубой. Принудительная вентиляция погреба зимой, когда устанавливаются отрицательные температуры, может быть отключена, так как острая необходимость в дополнительном проветривании помещения отпадает.

Схема вентиляционной системы

Если погреб уже перекрыт, по противоположным углам в стенах пробиваются отверстия для монтажа воздуховодов с шагом 26 см2 на 1 м2 площади.

Вытяжной воздуховод опускается внутрь через отверстие таким образом, чтобы нижний конец находился под самым потолком, расстояния отступа не более 10-15 см. Верхнюю часть вытяжки выводят на воздух сквозь отверстие через крышу на высоту 15-25 см.

Приточный воздуховод проводится уже в другое отверстие. От пола должно быть расстояние не менее 20-25 см. Все щели тщательно заделываются цементным раствором.

Рекомендуемые показатели воздухообмена от 2 до 4

Расчет вентиляции погреба делается следующим образом: количество прошедшего за 1 час воздуха, нужно объем помещения умножить на рекомендованную кратность воздухообмена.

Формула для вычисления площади сечения воздуховодов: F = расход воздуха: (скорость движения воздуха x 3600)

Вентиляция погреба в частном доме или на даче исполняет сразу 2 важные функции:

• обеспечивает подходящие условия для хранения продуктов в течение длительного времени;
• помогает поддерживать комфортную температуру в доме над погребом.

Неправильная сделанная вентиляция погреба в доме негативно влияет на комфорт и уют. В этом случае сырость и затхлый, воздух легко проникают внутрь жилых помещений. Нарушаются санитарные нормы, что ведет к риску развития различных заболеваний у жителей помещения.

Важно! Помните, что даже плотно закрытая крышка, дверь или заслонка погреба не заменят вентиляционную систему, без которой не обходится ни одно жилое помещение.

Подготовка погреба к хранению продуктов

В теплое время года, а также в те периоды, когда готовится закладка продуктов для хранения, следует открывать все, двери, окна, не забыть о заслонках на трубах. Это делается для дополнительного просушивания погреба и установления внутри одинаковой температуры.

Если помещение сильно пропиталось влагой, чтобы быстрее просушить воздух, из него убирают все дерево, которые отдельно сушатся под солнцем. Если есть необходимость, погреб можно проветрить вентиляторами в течение 3-5 дней перед заготовкой продуктов.

Простой совет: влага удаляется, если в погребе поставить ведро негашеной известью. Популярным является способ улучшения тяги с помощью свечи, ее следует поставить перед вытяжной трубой.

Эффективным способом также является использование электронагревателей. Подойдут и вентиляторы, которые устанавливаются посередине погреба. После того, как просушивание вентилятором закончено, стены и потолок необходимо будет покрыть пропиткой — наносят слоями. В результате этого должна образоваться водонепроницаемая поверхность.

В тех случаях, когда вытяжка нормально работает, схема вентиляции в погребе предусматривает обычное проветривание не только внутри погреба, но и всего жилого помещения в целом.

Правильно созданная вытяжка в подвале предотвращает появление конденсата на настенной поверхности данного хранилища, защищая овощи и фрукты от процесса загнивания. Сейчас предложено огромное разнообразие продукции для организации воздухообменной системы.

Однако для устройства обычной вытяжки особенного ничего не требуется. Поговорим, как создать вытяжку в хранилище собственноручно без нежелательных финансовых растрат.

Вытяжка собственноручно

Несложная конструкции вытяжки никаким образом не зависит от площади строения, назначения погреба и климатических условий.

Для обустройства подобной вытяжки в помещении хранилища понадобится две трубы. Функция одной заключается в вытяжке, вторая будет приточной. Посредством данных труб происходит эффективный воздухообмен.

Варианты установки

Установка труб, предназначенных для вытяжки подвального помещения, не сложная. Устройство приточного типа выводится у грунта наружу. Нижняя сторона располагается у дна хранилища. Труба размещается в перпендикулярном углу, под потолочной поверхностью над продуктами питания. Её верхняя сторона выводится посредством перекрытия на кровлю.

Посредством определённых устройств эффективность установленной вытяжки значительно увеличивается:

Дефлектор. Устанавливается над кровлей на трубе. Устройство вытяжного назначения можно закрыть посредством стального колпачка, препятствующего попадания влаги. Данный колпачок ограждается цилиндрической стенкой.

Подобное приспособление называется дефлектором. При порывистом ветре под данным приспособлением образовывается давление, способствующее повышению эффективности обустроенной вытяжки из хранилища.

Помимо этого, на трубе приточного типа нужно создать решётку для перекрытия попадания насекомых, а также грызунов внутрь помещения. Данного вида устройство поможет обеспечить надёжную защиту хранилищу.

Материалы для обустройства труб вентиляции

Правильная вытяжка на территории погреба создаётся самостоятельно достаточно просто. Существует несколько популярных материалов, постоянно применяемых для производства труб для эффективной вытяжной системы: асбоцемент, а также не высокого давления полиэтилен.

По внешним характеристикам устройства асбоцементные похожие на шифер, именно по этой причине они имеют название шиферные. Как асбоцемент, так и полиэтилен надёжные, практичные и максимально прочные.

Трубы полиэтиленовые не сложно устанавливать самостоятельно. Однако в процессе работ важно, чтобы вытяжка погреба была организована грамотно, как на фото, для чего важно сварить трубы, что получается не сразу у новичков.

Как бы ни было, выбор определённого материала для обустройства подвальной вентиляции зависит от требований, предъявляемых к помещению погреба. Если имеются сложности с выбором, тогда предпочтительно обратиться за профессиональной помощью.

Если хранилище минимальной площади, то не нужно обустраивать мощную вентиляционную систему, так как подходящую влажность и температурный режим может обеспечить единственная труба.

В зависимости от разновидности и площади пространства, схема вытяжки подвала имеет персональные особенности. Будет правильным рассмотреть все случаи отдельно.

Специальные вентиляторы

Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.

Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.

Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Владельцы частных домов, как правило, используют для хранения продуктов погреб. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию грибка с плесенью, ускоренной порче продуктов, что весьма неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение – ведь обеспечить приток воздуха поможет правильно организованная вентиляция погреба с двумя трубами. И ее под силу сделать самостоятельно.

Основные этапы проведения работ и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фотоинструкциями и снабжен подробными видеорекомендациями по организации оптимальных климатических условий в погребе. Изучив которые даже новичок сможет разобраться с основами устройства системы вентиляции в домашних условиях.

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

• Автор: Мария Сухоруких
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

способы устройства правильного проветривания хранилищ и подвалов гаража, дома

Помещение, расположенное ниже земной поверхности, должно проветриваться во избежание образования в нём сырости и плесени. Чтобы сделать вытяжку в погребе или подвале, надо ознакомиться со схемами вентиляции и способами организации воздухообмена. Существуют особенности проветривания подземелий в зависимости от места их расположения: отдельно от построек или в основании дома, гаража. Монтаж вентиляционной системы можно выполнить самостоятельно.

Содержание статьи

• Возможные схемы проветривания помещений
• Устройство вытяжки в подземном хранилище
  • Отдельно стоящий погреб
  • Продуктовый склад под полом гаража
  • Вытяжная вентиляция подвала дома
• Монтаж вентсистемы самостоятельно

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

1. Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
2. Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

• дерева;
• асбоцемента;
• пластмассы;
• металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Для обеспечения естественного проветривания такой схемы достаточно, если потребуется её улучшить, можно сделать систему принудительной — установить канальный вентилятор.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Работоспособность системы проветривания в зимний период эксплуатации необходимо поддерживать: отбрасывать снег от устья приточной трубы, ограничивать тягу при низких отрицательных температурах, чтобы не подморозить овощи. Регулировка воздухооборота осуществляется заслонками на газоходах.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Вентилятор добавляют в схему проветривания подвала, если его площадь помещения большая. Принудительный обмен предотвратит застаивание воздуха по другим углам подземной камеры.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

• флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
• дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
• встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

По завершении монтажа наружные элементы системы защищают козырьками и решётками от атмосферных осадков.

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Вытяжка в погреб и подвал гаража: схемы, фото, видео

Содержание статьи:

• Схемы конструкции вытяжки
• Колпак с естественной циркуляцией
• Приточно-вытяжная вентиляция
• Заключение

Вытяжка вмонтированная в подвал гаража необходима и это очевидно каждому рачительному хозяину. Некоторые понимают, что конденсат из-за перепада температур в холодное время года вредит хранению овощей и других припасов. Другие понимают, что нарушение баланса микроклимата с образованием водяного пара негативно сказывается на сроке службы автомобиля или установленного оборудования. Поэтому так или иначе — все в гараже с подвалом делают вытяжку.

Схемы конструкции вытяжки

Подвальная вытяжка в гараже создается на основе трех разных принципов, а именно:

• естественная циркуляция воздуха;
• монтируется приточно-вытяжная система в подвале гаража, по принципу увеличения притока воздуха естественным и, скажем так, не затратным способом;
• Для создания приточно-вытяжной вентиляции подвала гаража применяются комплексные технические решения, полностью автоматизированные.

Каждый владелец гаража принимает собственное решение, исходя из размера здания и уровня влажности, возникающей в подвале зимой.

На сегодняшний день промышленность предлагает множество механических и электронно-механических решений для организации приточно-вытяжной вентиляции подвала гаража. Однако их стоимость довольно высока и поэтому применение оправдано только в строениях действительно больших размеров, а также там, где высота потолков гаража более трех метров.

Вытяжка с естественной циркуляцией

Простейшая вытяжка для подвала в гараже основана на естественной циркуляции воздуха под действием разницы температур снаружи и внутри. Такая система создается достаточно просто, что наглядно демонстрируют следующие схемы.

Схема 1

Схема 2

Схема 3
