Как правильно установить доводчик на калитку: Доводчик на калитку без верхней перекладины: схема установки

Доводчик на калитку без верхней перекладины: схема установки

Всем нравится, чтобы открытая дверь после входа или выхода закрывалась автоматически, притом плавно и без грохота. Поэтому придуманы различные механические устройства, которые вместо человека выполняют эту работу. К числу таких механизмов следует отнести доводчик для калитки без верхней перекладины. Он обеспечивает створку входа на придомовую территорию всегда в закрытом положении.

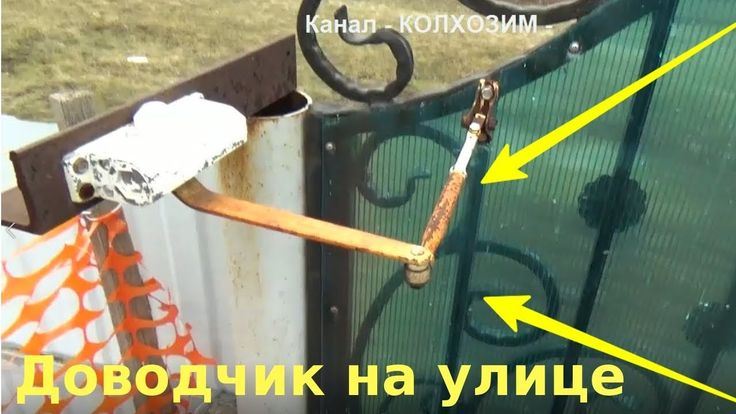

Пример установки доводчика на калитку без верхней перекладины

Вернуться к оглавлению

Содержание материала

• 1 Принцип действия и общие требования к доводчикам
• 2 Разновидности доводчиков
• 3 Установка и регулировка

Принцип действия и общие требования к доводчикам

Простейшая модель доводчика для калитки – это обыкновенная пружина, которую одним концом прикрепляли к двери, а вторым к столбу. Когда-то использовались громоздкие противовесы на гибком тросе, под тяжестью которых захлопывалась дверная створка. Для установки таких возвратных механизмов верхняя перекладина не нужна.

Добиться плавности закрытия створки без хлопка практически невозможно, к тому же маленьким детям трудно открыть дверцу с таким оборудованием.

У современных моделей калиточных доводчиков этот недостаток исключён, а возвращение калитки в закрытое положение производится по одному и тому же принципу.

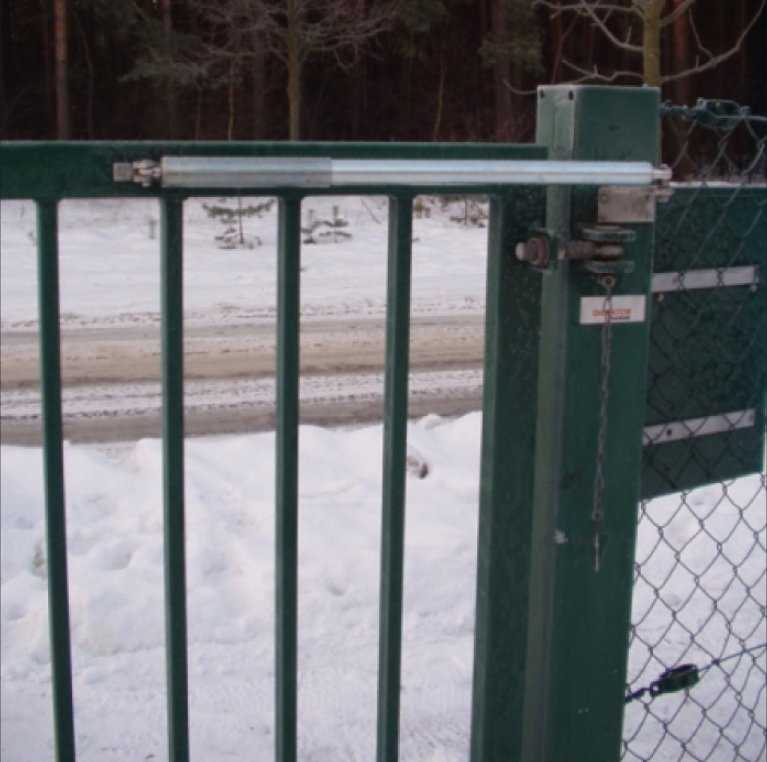

Установленный доводчик на калитку без верхней перекладины

Створка под воздействием некоторого усилия человека открывается, при этом приводится в движение поршень, сжимающий пружину. Она незамедлительно разжимается, как только дверца освобождается от давления. Правда, сегодня инженеры создают доводчики с совершенно новыми и оригинальными способами автоматического закрытия дверей.

Механизм доводки для калитки на даче, у которой нет верхней перекладины, устанавливают одной частью непосредственно на створку, а второй на несущую опору, притом зачастую под открытым небом.

В связи с этим к уличному доводчику потребители предъявляют следующие требования:

• Удобство использования и соответствие нормам безопасности;
• Возможность регулирования скорости закрывания створки;
• Исправное функционирование при длительных механических нагрузках;
• Безотказная работа в любых температурных условиях;
• Устойчивость к коррозии при воздействии дождя и снега;
• Несложный монтаж механизма, не требующий специальных знаний и позволяющий установку его своими руками;
• Возможность его установки на калитку из любого материала;
• Цена, доступная практически каждому владельцу дачи или приусадебного участка.

Вернуться к оглавлению

Разновидности доводчиков

На калитку без верхней перекладины доводчики, работающие на коленной или шарнирной тяге, обычно не устанавливаются. Чаще других здесь используются механизмы следующих типов:

1. Пневматические, функционирующие на разнице давления по обе стороны движущегося в цилиндре поршня при открытии створки. Спереди воздух сжимается, а сзади возникает вакуум. Уравновешивается это тогда, когда воздействие на калитку прекращается. Установка таких возвратных устройств необходима для эффективной работы калиток с частым открыванием.
2. Гидравлические доводчики, у которых рабочей жидкостью является масло. Когда пружина сжимается, оно через поршневое отверстие перетекает в другую часть цилиндра, а когда разжимается, то оно тем же путём возвращается на прежнее место. Такое переливание гидрожидкости обеспечивает мягкое, плавное закрытие калитки.

   Пример различных видов гидравлических доводчиков для калитки

3. Электрические доводчики, которым необходимо подключение к электроэнергии для работы затвора, регулирующего вращение шестерней на рычагах. При открытии калитки они вращаются свободно, а при закрытии их движение тормозит блокирующее затворное устройство или замок калитки, обеспечивающее медленное поступательное закрывание створки. Уровень безопасности использования такого возвратного устройством очень высок, что немаловажно для стариков и детей. Правда, использование таких возвратных устройств на даче не такое уж частое.

   Схема устройства электрического доводчика для калитки

Есть доводчики-невидимки, которые имеют трубчатую форму и полностью встраиваются в полотно калитки. Обшивка створки, что немаловажно, защищает их от вандализма и непогоды. Но для такой их установки необходима толщина створки минимум 45 см.

Вернуться к оглавлению

Установка и регулировка

Доводчики изготавливаются из высококачественной стали. Они не требуют постоянно повторяющихся настроек. Но если какой-либо узел вышел из строя, то ремонт его в домашних условиях практически невозможен. При соблюдении всех правила установки они могут прослужить достаточно долго.

В первую очередь сама калитка должна быть надёжной, исправно открываться и закрываться. Нельзя допускать её перекоса или шаткости петель. Для установки возвратного устройства необходимо использовать надёжный крепёж.

Инструкция для установки доводчика на калитку или дверь

На калиточных дверях нельзя устанавливать доводчики, предназначенные для эксплуатации внутри помещения. Монтаж доводчика на калитку может выполнить каждый внимательный и аккуратный хозяин, притом независимо от того, она деревянная, металлопластиковая или металлическая. Они производятся для открывания двери в любом направлении, но чтобы избежать вандализма и кражи, устройство размещают на внутренней стороне створки, обращённой к дому. Начинают с разметки опорной стойки и калиточной дверцы в закрытом положении.

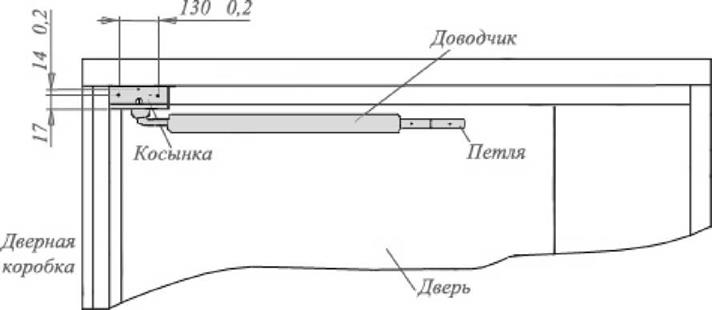

Схема для монтажа доводчика на калитку

Прикрепляется доводчик в соответствии с инструкцией, которая входит в комплектацию покупки. Домашнего умельца может не удовлетворить прилагаемый крепёжный материал, и он сам находит более прочный и надёжный. После установки следует отрегулировать скорость движения створки. Большинство моделей имеют регулировочные винты, выкручивая или вкручивая которые можно достичь желаемой жёсткости закрытия калитки.

При выходе или входе иногда возникает потребность открыть калитку на длительное время. Для этого многие возвратные устройства снабжены специальной кнопкой, позволяющей блокировать створку открытой или закрытой. В видео показана работа доводчика.

Но надолго оставлять доводчик в рабочем состоянии не рекомендуется, ослабляется его способность возвращаться в исходное положение. Благодаря своей форме и небольшим размерам доводчик почти незаметен. При порывах ветра калитка не стучит о стальной забор, не открывается, а плотно прилегает к стойкам. Правильно установленный и хорошо отрегулированный возвратный механизм радует владельца открыванием от лёгкого усилия и плавным бесшумным закрыванием калиточной створки.

без верхней перекладины и из профнастила

Плавное автоматическое возвращение полотна калитки исключает удары рабочих частей при закрывании, предупреждает произвольное открытие, а также преждевременную поломку запирающих устройств. Решает эти задачи установка доводчика на калитку, монтаж которого можно провести своими руками.

После установки на калитку

Вернуться к оглавлению

Содержание материала

• 1 Варианты доводчиков
  • 1.1 Электрические
  • 1.2 Пневматические
  • 1.3 Гидравлические
  • 1.4 Самодельные
• 2 Правила монтажа
• 3 Доводчик на створку без перекладины
• 4 Правильная эксплуатация
• 5 Заключение

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Следует обратить внимание на способ крепления.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Основная часть моделей находится в средней ценовой категории.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

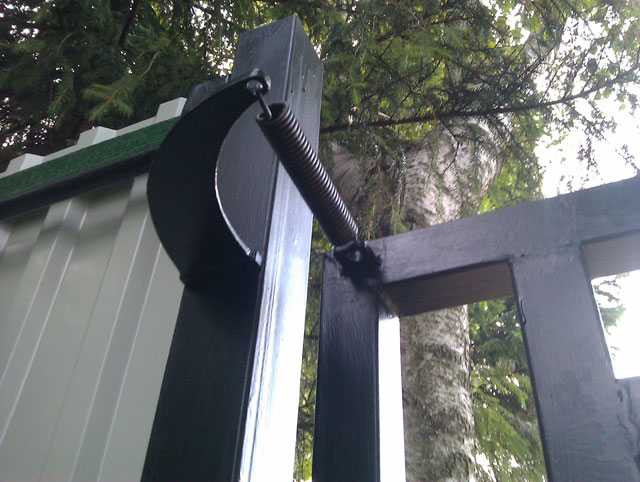

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Как сделать ворота с калиткой, читайте по ссылке.

Вернуться к оглавлению

Правила монтажа

Для установки доводчика необходимо подготовить:

• угловую шлифовальную машинку с диском для обработки металла;
• дрель;
• набор сверл, так как первое сверление производится с помощью сверла маленького диаметра, последующее – соответствующим креплению;
• принадлежности для измерений и разметки.

Схема для регулировки

Монтаж производят в такой последовательности:

1. Разметка. Карандашом или маркером переносят разметку на рамку калитки и верхнюю планку. Отдельные производители упрощают эту процедуру дополнением лекалами инструкции по установке доводчика своими руками.
2. Исполнительный механизм устанавливаем к полотну калитки. Для крепления используем самонарезающиеся шурупы по металлу необходимой упругости.
3. Ответную планку, в одной плоскости с исполнительным механизмом, крепят на перекладине над калиткой.
4. Затем необходимо на штатное место установить тяги. После закрепления регулируют их «вынос». Он должен препятствовать распахиванию дверного полотна на угол не менее 90°.
5. Очередная регулировка касается скорости закрытия створки. Для регулировки используют регулировочные винты. Поворот по часовой стрелке снижает скорость закрытия двери.
6. Когда все установки закончены, доводчик закрывают защитными крышками, предусмотренными конструкцией.

Монтажная схема

После монтажа доводчика проводится проверка работы устройства многократным открыванием калитки. Если скорость работы механизма не устраивает, то следует пошагово повторить 4–6 пункты представленных рекомендаций по установке механизма.

Как устанавливается калитка из профильной трубы, читайте по ссылке.

Вернуться к оглавлению

Доводчик на створку без перекладины

Если отсутствует перекладина над воротами, используют более мощные доводчики, крепят исполнительную часть непосредственно на опорном столбе, а работы выполняют в следующей последовательности:

• производят разметку на полотне калитки и опорном столбе, где схема (лекало) позволяет выполнить этот этап быстро и точно;
• крепят исполнительный механизм к калитке, используя прилагаемый к изделию крепежный материал или бытовую сварку;
• ответную планку крепят на опорном столбе выбранным способом, но если он исполнен из кирпича или представлен железобетонной конструкцией, предварительно крепят металлическую пластину с помощью анкеров;
• устанавливают тягу, затем производят регулировку выноса на дистанцию, удобную для эксплуатации двери;
• специальными винтами регулируют скорость закрытия калитки, где вращение против часовой стрелки увеличивает темп закрытия.

Чертеж для монтажа

Определившись, как установить доводчик на калитку без верхней перекладины, необходимо учесть, что заканчивают монтаж установкой на штатные места защитных кожухов и проверкой работы отрегулированного механизма.

Монтаж доводчика без верхней перекладины представлен на видео ниже.

Как установить декоративные столбы для забора, читайте по ссылке.

Вернуться к оглавлению

Правильная эксплуатация

При нарушении правил эксплуатации, определенных производителем, даже самый дорогой дверной доводчик если и не поломается преждевременно, то непременно ухудшит функционирование.

Подготовка к установке

Рекомендуют:

1. Не мешать работе устройства. Предусмотрено самостоятельное постепенное, плавное закрытие полотна двери. Применение физической силы для ускорения работы, или наоборот, приводит к износу устройства.
2. Не удерживать в открытом положении, применяя дополнительное усилие. Если конструкция не предусматривает фиксатора калитки в крайнем открытом положении, то устройство изнашивается преждевременно.
3. Не менее двух раз в год, в период межсезонья, следует производить смазку рабочих узлов доводчика.
4. Периодически проверять целостность защитного кожуха и корпуса устройства. Проникновение влаги к механике приводит к коррозийным процессам, и в результате – выходу из строя. Поэтому недостатки устраняют незамедлительно.
5. Повседневное использование устройства связно с износом деталей. Конструктивно предусмотрено нивелировать отклонения в работе с помощью корректирующего регулирования выноса штока и плавности хода.

Длительную бесперебойную работу доводчика обеспечит периодический внешний осмотр для обнаружения повреждений и своевременное обслуживание устройства.

Как установить уличный доводчик на калитку, читайте по ссылке.

Вернуться к оглавлению

Заключение

Правильно поставить доводчик – задача, которую может выполнить любой домашний мастер.

Варианты монтажа конструкции

Особенности монтажа выбранного устройства подробно изложены в прилагаемой к нему документации. При возникновении затруднений самостоятельной установки, например, если необходим нижний доводчик, можно обратиться к строительным компаниям, предоставляющим такие услуги.

Как установить регулируемые пружины затвора | Главная Руководства

Дениз Браун Обновлено 1 марта 2022 г.

Ворота на лужайке, оставленные открытыми, мешают удерживать домашних животных и детей на огороженной территории. Это тоже некрасиво. Если кто-то из членов вашей семьи не может забыть закрыть ворота, установить пружины для ворот очень просто. Вы можете установить доводчик наружных ворот при установке ворот или после установки, когда решите, что он вам нужен.

Особенности конструкции и стиля

Некоторые пружины ворот представляют собой не более чем сверхмощные пружины, соединяющие ворота со стойкой ворот. Другие поставляются в металлических трубках, которые помогают предотвратить защемление пальцев. Конструкция ворот помогает определить лучший стиль для выбора. Для пружин ворот требуется вертикальная поверхность со стороны петель ворот, достаточно широкая для крепления пружин.

Если ворота открываются в закрытую зону бассейна, они должны иметь достаточно тугие пружины для автоматического закрытия ворот. Ворота в бассейнах также должны иметь автоматические защелки, чтобы привести ворота в соответствие со строительными нормами. В этом случае функция ворот состоит не в том, чтобы удерживать людей в зоне бассейна, а в том, чтобы не допустить проникновения детей без присмотра.

Установка пружины деревянных ворот

Ворота открываются либо вправо, либо влево, и это определяет, как вы ориентируете ворота ближе. Чтобы определить, какие у вас ворота, встаньте на шарнирную сторону ворот. Если петля справа, то ворота правосторонние. Найдите верхнюю часть пружины либо по инструкции, либо по штампованной этикетке на пружине. У правосторонних ворот верхняя часть пружины прикреплена к раме ворот, а нижняя — к стойке ворот.

Для левосторонней петли установите пружину нижней частью на ворота и верхней частью на стойку ворот, инструктирует SCOTTCHENPRO. Удерживая правильно ориентированную пружину затвора рядом с верхней частью затвора, отметьте расположение монтажных отверстий пружины на затворе и стойке. Сверление направляющих отверстий помогает предотвратить расщепление дерева в воротах. Пружина затвора обычно поставляется с достаточным количеством винтов, чтобы установить пружину на ворота.

Установка металлических ворот

Установка пружин ворот на металлические ворота аналогична установке на деревянные, за исключением используемых вами винтов. Вместо того, чтобы использовать шурупы для дерева, которые поставляются с пружинами затвора, прикрепите пружины с помощью саморезов по металлу. Эти винты имеют острые края, которые проникают в поверхность металлических ворот, чтобы прочно удерживать пружины на месте.

Окончательная регулировка

В большинстве случаев пружины ворот устанавливаются без натяжения. Как только они на месте, вам нужно найти устройство натяжения, говорит Митре 10. Обычно оно находится в верхней части пружин. Вставьте натяжной стержень из монтажного комплекта и поверните его по часовой стрелке, чтобы затянуть пружины. Вставьте штифт из монтажного комплекта в одно из отверстий возле монтажного кронштейна и снимите натяжной стержень.

Открыть и закрыть ворота. Если ворота нуждаются в большем натяжении, повторите процесс. Если пружина слишком тугая, вставьте стержень, снимите штифт и поверните стержень на неполный оборот против часовой стрелки, прежде чем снова установить штифт.

Каталожные номера

• SCOTTCHENPRO: Регулируемые пружины ворот SCOTTCHEN PRO Самозакрывающиеся наружные ворота

Writer Bio

Дениз Браун — специалист в области образования, которая хотела попробовать себя в чем-то другом. Спустя два года и более 500 статей она наслаждается своим внештатным опытом написания статей для онлайн-ресурсов, таких как Work.com и других информационных онлайн-сайтов. Браун имеет степень магистра исторического образования Государственного университета Трумэна.

Как установить воротную пружину

Если вы изо всех сил пытаетесь удержать своих овец в поле или ваши дети взволнованно бегают, и вы хотите, чтобы они были в максимальной безопасности в своем окружении, воротная пружина может быть фантастическим инвестиции, чтобы помочь вам держать ваши ворота закрытыми. Узнайте, что такое пружина ворот, и узнайте, как ее установить на ворота ниже!

Содержание

• Что такое затворная пружина?
  • Что такое подпружиненные колеса ворот?
• Как установить затворную пружину
  • Как установить пружину ворот на деревянные ворота
  • Как установить пружину задвижки на металлическую задвижку

---

Что такое затворная пружина?

Пружина ворот, также известная как доводчик ворот, представляет собой особый тип фурнитуры для ворот, который используется для обеспечения того, чтобы ворота оставались закрытыми после их закрывания, обеспечивая автоматическое закрытие. Это делается с помощью пружины для натяжения и может быть идеальным для тех, у кого есть домашний скот, или для тех, у кого есть общая собственность на землю с воротами в целях безопасности. Благодаря механизму это обеспечивает более долгий срок службы ворот и снижает риск чрезмерного повреждения от их перемещения сильным ветром.

Еще одним преимуществом пружин для ворот является то, что они помогают воротам закрываться более плавно. Это, в свою очередь, может помочь снизить риск получения травм прохожими. Так что, если вам нужны ворота для домашнего или коммерческого использования, в том числе садовые или входные ворота в школу, пружина для ворот может быть идеальным выбором.

Также стоит отметить, что пружина ворот обычно больше подходит для небольших металлических или деревянных ворот. Если вам нужно что-то для больших ворот, посмотрите наш ассортимент мебели для ворот, чтобы узнать, какие альтернативы есть в нашей коллекции.

Что такое подпружиненные колеса ворот?

Подпружиненные колеса ворот — это дополнительный шаг, когда дело доходит до открытия и закрытия ворот. Также известный как ролики или ролики для ворот, это тип оборудования, которое поставляется с пружиной и колесом. Они особенно популярны, когда используются для поддержки тяжелых деревянных ворот во время их работы. Более того, они облегчают открытие и закрытие ворот, даже если речь идет о неровном полу. С добавленным колесом вам не нужно беспокоиться о том, что ворота будут царапать землю, поскольку они подняты, чтобы уменьшить воздействие на ворота или пол, когда они открываются и закрываются.

Обычно вы можете найти фиксированные или поворотные колеса в зависимости от ваших требований. Хотя фиксированная рекомендуется для более широких проемов, а поворотная предпочтительнее для меньших проемов. В некоторых случаях колесо прикреплено к пружине, что означает, что оно может автоматически регулироваться при движении по неровной поверхности.

В результате вы можете комбинировать подпружиненное колесо (колеса) ворот с пружиной ворот и иметь ворота, которые открываются с большей эффективностью в долгосрочной перспективе.

---

Установка запорной пружины

Пружина ворот может быть установлена ​​на деревянные или металлические ворота. Вот ваше руководство по установке воротной пружины на каждый тип ворот.

Как установить пружину на деревянные ворота

Для установки пружины на деревянные ворота вам потребуется следующее:

• Сверло
• Пружина ворот
• Заклепки
• Винты

Теперь к фитингу!

Шаг первый : Определите, какая сторона является «ручной» стороной ворот, так как это сторона, на которой расположено большинство пружин ворот. В большинстве случаев пружина ворот будет прикреплена к петле, но ее также можно прикрепить к раме, если она есть на воротах. В этом примере мы расскажем, как установить пружину затвора на петлю.

Шаг второй : Используйте дрель, чтобы удалить один из существующих винтов из петли на воротах. Затем поместите верхнюю часть затворной пружины на петлю и закрепите ее на месте с помощью снятого винта. На этом же этапе вам нужно будет предварительно просверлить отверстие для второго винта в верхней части затворной пружины, используя новый винт, чтобы удерживать его на месте.

Примечание: Убедитесь, что регулировочная пружина затвора находится вверху, прежде чем фиксировать ее на месте.

Шаг третий : Приложите нижнюю часть пружины ворот к столбу ограждения и закрепите ее на месте с помощью винтов.

Шаг четвертый : Эти следующие этапы будут включать в себя натяжение пружины затвора. Во-первых, вам нужно будет вставить заклепку/шпильку в нижнее отверстие затворной пружины, чтобы удерживать ее на месте.

Шаг пятый : С помощью шпонки натяжения (также известной как натяжная планка), обычно поставляемой с пружиной затвора, вставьте ее в отверстия в верхнем конце пружины затвора, чтобы отрегулировать натяжение пружинной системы. Поместите вторую заклепку/штифт на место в отверстие в верхней части пружины, чтобы проверить новое натяжение, открыв затвор, чтобы увидеть, закрывается ли он с желаемой скоростью. Возможно, вам придется сделать это несколько раз, чтобы получить необходимую скорость закрытия ваших ворот.
