Как подключить полотенцесушитель - схемы подключения к стояку

Эффективность и исправность любого оборудования напрямую зависит от того, насколько правильно оно было уставлено. Во время ремонта ванной комнаты возникает вопрос: как правильно подключить полотенцесушитель. Безусловно, можно обратиться к профессионалам, но это самый простой и не дешевый способ. Делая весь ремонт своими руками, нужно знать особенности монтажа этой конструкции, чтобы после установки не возникли различные проблемы.

Полотенцесушителем называют устройство, предназначенное для подогрева и просушки полотенчиков в душе и в ванной комнате перед их применением по прямому назначению. Появились они в наших домах в середине прошлого столетия с началом массового строительства многоквартирных домов, названных позже «хрущевками». До этого о подобных «буржуйских замашках» никто не думал.

Справедливости ради следует отметить, что и на сегодняшний день многие граждане заблуждаются и думают, что полотенцесушитель это тот же радиатор отопления, только установленный в ванной комнате, и, порой, вносят изменения в их подключение, нарушая работу всей системы горячего водоснабжения дома.

Подключаем полотенцесушители старого образца

Учитывая специфику использования ПС, разработчики приняли решение включать их в систему горячего водоснабжения. Идея была простая: во время купания в душе идет забор горячей воды, которая при движении по трубам часть своего тепла отдает им, нагревая полотенца. В итоге после душа человек получает горячие полотенца.

Поэтому первые полотенцесушители представляли собой участок трубы в стояке горячей воды, изогнутый в виде буквы «п» или в виде буквы «м». При этом полотенцесушитель имел тот же диаметр, что и труба стояка, и существенного изменения в гидравлику не вносил.

Со временем требования к дизайну интерьера ванной комнаты выросли, и внешний вид полотенцесушителя советского периода перестал им соответствовать.  На смену изогнутым трубам пришли приборы из нержавеющей стали, а вместе с ними пришли проблемы правильной установки и подключения.

Ошибки подключения

Напомним, что полотенцесушители в классическом варианте установки включаются в систему горячего водоснабжения.

Их установка не должна сколь либо существенно влиять на движение воды по трубам.

При правильном подключении при замене ПС его диаметр должен соответствовать диаметру труб ГВС.

К сожалению, это правило при подключении полотенцесушителей часто нарушается.

Простой пример: при  замене полотенцесушителя подключение выполнено с помощью трубы меньшего диаметра. В итоге в месте подключения увеличивается гидравлическое сопротивление. Внутри ПС возрастает давление, что может стать причиной течи, но главное, возрастает сопротивление движению горячей воды, отчего могут пострадать жильцы соседних квартир.

Еще одна ошибка заключается в установке запорной арматуры на полотнцесушителе. Закрытый или не полностью открытый кран приведет к прекращению горячей воды в соседние квартиры. Возникает ситуация, при которой соседи вынуждены пользоваться водой из обратного трубопровода. При этом при открытии крана горячей воды из него долго приходится сбрасывать холодную воду, дожидаясь, когда, наконец, пойдет горячая вода.

Подключение ПС с помощью отводов от стояка

Для исключения возможности нарушения ГВС разработчики внесли изменения в систему горячего водоснабжения, установив один общий стояк для подачи воды, к которому подключаются полотенцесушители и заборные краны.

Для подключения ПС делаются два отвода, обязательно соединяемые байпасом, обеспечивающим движение воды при отключении полотенцесушителя.



Установка байпаса позволяет решить одновременно несколько задач:

  • Позволяет устанавливать полотенцесушитель без отключения стояка от ГВС. Это удобно, например, при проведении ремонта в ванной комнате, облицовке стен плиткой и т.д.
  • Обеспечивает бесперебойное водоснабжение всех потребителей, подключенных к одному стояку
  • Улучшает циркуляцию в системе, обеспечивая наличие горячей воды в кране в любое время суток

Не нужно опасаться, что байпас не даст горячей воде доступ в ваш «полотенчик». Дело в том, что полотенцесушитель работает по принципу гравитационного насоса. Жидкость, заполняющая его, остывает и стремится опуститься вниз, уходя по трубе стояка и создавая при этом движущийся поток воды. На место опустившейся холодной воды приходит более нагретая жидкость, заполняя весь объем полотенцесушителя. Этот процесс идет непрерывно, обеспечивая постоянный нагрев устройства.

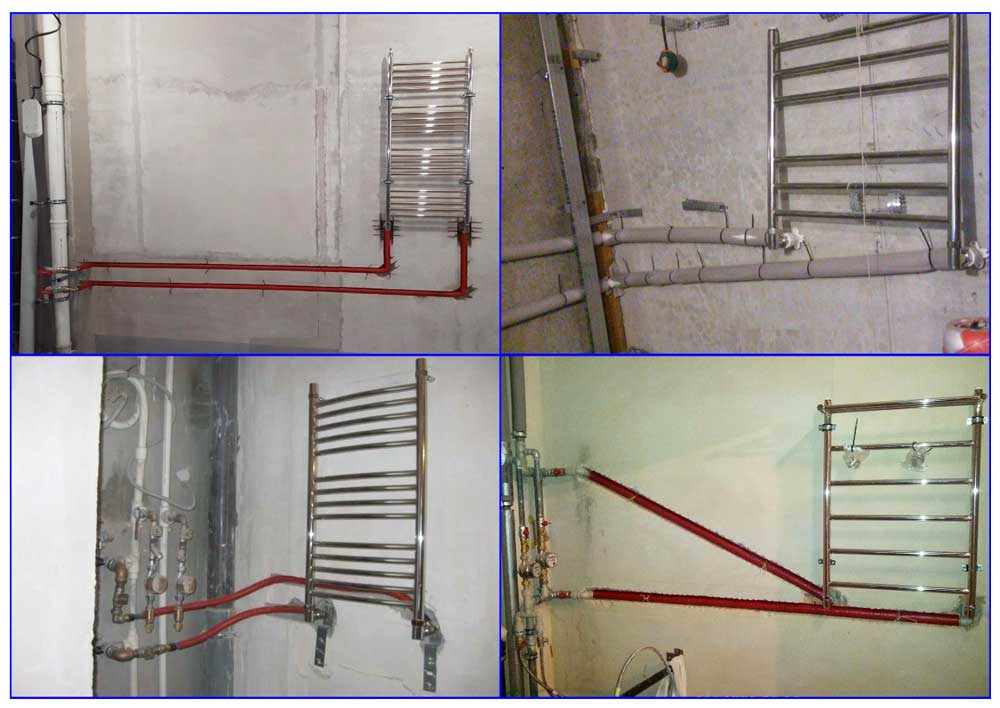

Полотенцесушитель лесенка-схемы подключения

Если для подключения простого ПС в виде изогнутой трубы достаточно правильно подобрать фитинги и установить байпас, то для подключения более сложного, но при этом более востребованного полотенцесушителя в виде лесенки необходимо выбрать способ подключения и правильно реализовать его.

  • Боковое подключение

Основная задача при этом состоит в том, чтобы теплоноситель, поступающий в ПС, равномерно распределился по нему, обеспечив прогрев всех частей устройства.

Конструкции полотенцесушителей типа «Лесенка»  могут иметь боковое, верхнее или нижнее подключение.

При боковом  одностороннем подключении горячая вода поступает в верхний штуцер, проходит по прибору и выходит через нижний штуцер.

При боковом диагональном подключении подвод воды может производится к верхней точку лесенки, а отвод осуществляться от нижней точки, расположенной диагонально по отношению к точке подвода.

  • Верхнее подключение

При верхнем подключении подвод и отвод воды производится через штуцеры, расположенные в верхней части устройства

  • Нижнее подключение

При  нижнем подключении подвод и отвод воды производится через штуцеры, расположенные в нижней части прибора

Считается, что максимальную теплоотдачу ПС обеспечивает при диагональном подключении.

  • Однотрубное и двухтрубное подключение полотенцесушителя

Подключение ПС может осуществляться к одному стояку (одной трубе), или к двум отдельным трубам (забор воды от одной трубы, а отвод воды в другую трубу).

Двухтрубное подключение используется для полотенцесушителей сложной конструкции, например, Волна или для дизайнерских приборов сложной формы.

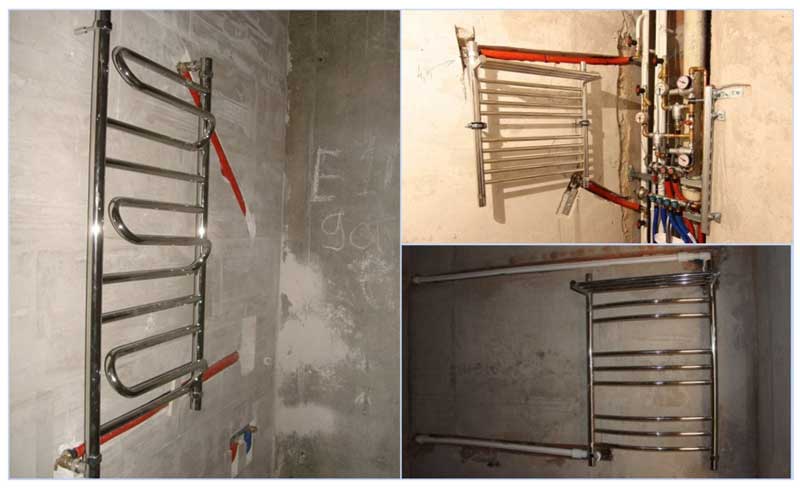

  • Подключение полотенцесушителя к системе отопления

Подключение полотенцесушителей может выполняться не только к системе ГВС, но и к системе отопления. При этом используются следующие схемы врезки:

  • диагональная-отвод и подвод горячей воды к ПС осуществляется через краны, расположенные по диагонали друг от друга
  • боковое-подвод и отвод теплоносителя производится через краны, расположенные на одной стороне ПС
  • прямое-отвод и подвод теплоносителя производится через краны, расположенные на одном уровне

При подключении полотенцесушителей к системе отопления прибор может быть укомплектован терморегулятором, позволяющим контролировать степень его нагрева. Для удаления воздушных пробок рекомендуется в верхней части полотенцесушителя установит кран маевского.

Видео инструкция - как правильно подключить полотенцесушитель

Правильная установка полотенцесушителя: подключение к стояку, монтаж в ванной своими руками

  • В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.
  • В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.
  • Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части.

Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

Боковое подключение.

Диагональное подключение.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу.

Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

  • Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.
  • Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.
  • Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.
  • В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.
  • Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.
  • Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

  1. Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.
  2. Схемы нижнего подключения.
  3. Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

  • Возможность работы при любых направлениях подачи в стояках.
  • Возможность скрытого расположения труб (без штрабления стен).
  • Нуждаются в спуске воздуха при помощи кранов Маевкого.
  • Менее эффективны, в отличии от бокового или диагонального подключения.
  • Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)
  • Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

  • Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
  • Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)
  • Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
  • Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)
  • Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.
  • Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)
  • Не необходимости в спуске воздуха после отключения водоснабжения.
  • Могут применяться на любой удаленности от стояка.
  • Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Источник: https://www.termokit.ru/news/skhemy_pravilnogo_podklyucheniya_polotentsesushiteley/

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

  • Водяные.
  • Электрические.
  • Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

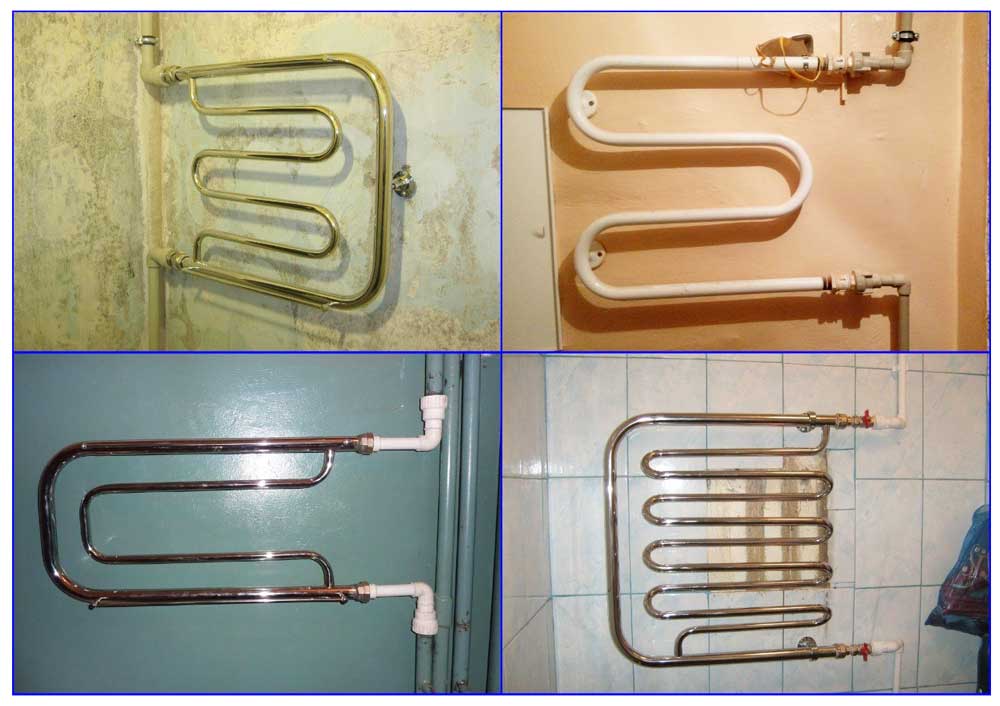

  • 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
  • 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

  • Боковое — обычно используется у приборов 1‑го типа;
  • Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

  • Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
  • Труборез либо ножовка по металлу.
  • Резьбонарезные плашки ¾’ с рычажным воротком.
  • Дрель электрическая с перфоратором, сверла по бетону.
  • Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
  • Крепежный инструмент: молоток, отвертки, пассатижи.
  • Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

  • Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
  • Запорные вентили, лучше всего — шаровые.
  • Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
  • Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

  1. Размечаем на стене установочные размеры нового полотенцесушителя.
  2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
  3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
  4. Нарезаем резьбу на обрезанных концах трубопровода.
  5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
  6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
  7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
  8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.

    На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

  9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
  10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
  11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Источник: https://sansovet.com/kvartira/vannaya-komnata/ustanovka-polotencesushitelya.html

Установка полотенцесушителя в ванной комнате: инструкция для электрических и водяных моделей

  • Главная
  • Строительство и ремонт
  • Сантехническое оборудование

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд Рассказываем об особенностях электрических и водяных полотенцесушителей, даем инструкцию по монтажу на стену и пол, а также разбираем частые ошибки установки.

Fotodom.ru

Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики.

Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно.

 Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

Подбираем оборудование

  • Принцип действия
  • Материал
  • Форма и размер

Инструкция монтажа на стену

  • Инструменты
  • Демонтаж
  • Разметка
  • Установка корпуса
  • Скрытая разводка
  • Подключение через пол
  • Особенности установки для электрических приборов
  • Ошибки

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

  • Водяные — подключающиеся к системе отопления или ГВО.
  • Электрические, работающие от сети.
  • Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора.

В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк.

Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

  • Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
  • Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
  • Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Чем больше площадь излучения, тем прибор эффективнее.

Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол.

Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий.

Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.

Инструменты и материалы

  • Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
  • Шаровые краны.
  • Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

Комплектация батареи

  • Переходники с прокладками.
  • Запорные узлы.
  • Регулирующиеся кронштейны или другие крепежи.

Демонтаж змеевика

Прежде чем устанавливать новое оборудование, нужно избавиться от старого. Если байпас и запорные устройства отсутствуют, стояк необходимо перекрыть. Сделать это может только представитель управляющей организации.

Сварные швы срезаются болгаркой, резьбовые стыки раскручиваются. Корпус снимается с держателей. Понадобятся тряпки и емкости для сбора воды с пола. Необходимо сохранить часть трубы, чтобы нарезать на ней резьбу. Лучше оставить запас, а потом лишнее спилить. Желательно, чтобы длины хватило для установки обходной перемычки и запорных устройств.

Разметка

Чтобы корпус висел строго горизонтально, разметка должна быть выполнена по строительному уровню. Даже при незначительном перекосе в верхней части внутренней камеры образуется воздушный пузырь, затрудняющий движение потока.

На стене прочерчивают горизонтальные линии на уровне входного и выходного отверстий. Затем наносят габариты батареи и отмечают места расположения кронштейнов. Их можно отрегулировать, выставив необходимое расстояние до стены. Обычно производители указывают его на упаковке. Если отделки еще нет, следует учесть ее толщину и добавить запас 1-2 см. Для креплений используются шурупы и дюбели.

Ее производят по уровню, регулируя положение с помощью телескопических кронштейнов. Прежде чем затянуть резьбу, ее покрывают льняной подмоткой ли ФУМ-лентой — так она не будет подтекать. Все узлы осматривают и делают пробный пуск под небольшим давлением. При отсутствии протечек давление постепенно доводят до рабочего.

Скрытая разводка

Она допускается при условии, что ко всем ее узлам будет обеспечен доступ. Это могут быть откручивающиеся заглушки, дверцы, съемные короба и панели.

Прокладка штраб запрещена в плитах перекрытий, межпанельных швах, стенах-пилонах и стенах-диафрагмах. Есть ограничения для кирпичных и монолитных зданий.

Согласно действующему законодательству под запрет попадают любые мероприятия, в результате которых несущие конструкции приходят в негодность или теряют прочность. Канал в несущих конструкциях затрагивает арматурную сетку, находящуюся близко от поверхности. Ее нельзя разрушать.

При контакте с воздухом она окислится и потеряет свои свойства. Толщины перегородки, отделяющей ванную туалета, для прокладки внутреннего канала не хватит.

Штрабы допускается устраивать в слое отделки. Коммуникации удобнее спрятать в каркас из алюминиевого профиля, обшитый листами гипсокартона.

Существуют довольно необычные модели с нижней подводкой, спрятанной в полу. Она выполняет функцию стоек — настоящих либо декоративных. Корпус, наполненный водой, обладает значительной массой, поэтому конструкцию поддерживают стеновые кронштейны.

Особенности подключения через пол

  • Существующие врезы придется заделывать и создавать новые.
  • Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.
  • Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.
  • Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.

Единственным достоинством таких моделей является их внешний вид. Они хорошо дополняют классический и современный интерьер. Нижние стойки придают конструкции внешнюю устойчивость. Кроме того, они нагревают пол.

Это повышает уровень комфорта и позволяет поверхности быстро высохнуть.

  • Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.
  • Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.
  • При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.
  • Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.
  • Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.
  • К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.

Такие приборы можно устанавливать не только в ванной комнате или санузле, но и в других помещениях. При этом следует соблюдать ряд требований.

Рекомендуемые размеры установки

  • Минимальное расстояние до ванной или раковины — 0,6 м, до пола — 0,2 м, до стены — 0,3 м, до мебели — 0,75 м.
  • Корпус нельзя располагать под розеткой.
  • Для подключения применяется трехжильный заземленный кабель.
  • Розетка должна иметь устройство защитного отключения, резиновую прокладку и крышку, закрывающую контакты от физического воздействия.
  • Запрещена открытая проводка.
  • Согласно международным стандартам следует использовать кабели марок ВВГнг и ВВГнг-LS.

Пошаговую инструкцию, как правильно установить полотенцесушитель в ванной, также смотрите на видео.

Ошибки монтажа полотенцесушителя

  • Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
  • Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
  • Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
  • Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
  • Максимальный уклон змеевика — 2 см на метр длины.
  • Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
  • Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения.

Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541

Установка полотенцесушителя в ванной – монтаж, схемы подключения

Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте).

Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения.

Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

  1. Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
  2. Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
  3. В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

Разновидности обогревателей для сушки белья и полотенец

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди.

Форма – в виде лесенки, змеевика, Е-образный, М-образный.

Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Большие вертикальные приборы можно ставить на высоте 15 см от пола, как показано на чертеже. Подводящие трубопроводы лучше класть скрыто, под уклоном

Замечание. Скрытая подводка труб к водяному обогревателю ведется до начала отделки (смотрим фото выше). Технология стандартная: болгаркой прорезаем в стене борозды, ширина равна диаметру трубопровода плюс утеплитель из вспененного полиэтилена. Потом прокладываем подводки и ставим водорозетки или просто выводим наружу резьбы.

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.
    Настенные поворотные модели желательно крепить ближе к углу ванной комнаты
  5. Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
  6. Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
  7. При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
  8. Нельзя располагать электрическое устройство для сушки прямо над ванной.

Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед. Но при монтаже своими руками лучше вывести трубы, закрыть их заглушками, а полотенцесушитель подвесить позже, как показывает мастер на видео:

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

  • кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
  • розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
  • стандартный подрозетник.

Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.

Схема присоединения сушилки к электросети без монтажа розетки

Как правильно подключить электрический полотенцесушитель в ванной:

  1. Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
  2. Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
  3. Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
  4. Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от производителя «Двин»:

Подключение водяного полотенцесушителя

При монтаже сушильного змеевика используется 3 схемы подключения:

  1. В многоквартирных домах – к стояку системы ГВС. Тут присутствует щекотливый момент: чтобы врезаться в общую трубу, надо перекрыть воду себе и всем соседям по стояку. Возможно, потребуется согласование в местном Водоканале.
  2. В загородном коттедже – к линии рециркуляции горячей воды, идущей от бойлера косвенного нагрева.
  3. Если накопительный бак ГВС или магистраль рециркуляции отсутствует, полотенцесушитель подсоединяется к системе отопления. Минус: летом змеевик не греется.

Как обеспечить летний нагрев сушилки, подключенной к водяному отоплению. Есть 2 варианта решения проблемы: купить комбинированный обогреватель или не выключать газовый/электрический котел. Во втором случае придется оставить в работе 1–2 батареи, иначе теплогенератор станет «тактовать». Так что проще перейти на электричество либо сушить белье на улице.

Поток воды может двигаться по стояку в любом направлении, на подключение горизонтального змеевика это не влияет. Байпас делать необязательно

К стояку ГВС водяная сушилка подключается двумя подводками, между ними ставится байпас без всякой запорной арматуры. Минимальное межосевое расстояние между врезками – 300 мм. Сужение диаметра байпасной линии делать не стоит, а вот сместить в сторону на 10…15 см вполне допустимо. Минимальный диаметр подводок – DN20 (внутренний), а лучше – по размеру стояка.

Если подключение полотенцесушителя производится к трубе рециркуляции ГВС частного дома, то перемычку ставить не нужно. Пусть вся вода, перекачиваемая циркуляционным насосом обратно в бойлер, проходит через змеевик, как показано на схеме.

Как сделать правильную подводку труб и подключить полотенцесушитель своими руками:

  1. Подводки прокладывайте в бороздах стен с уклоном 2…3 мм на 1 метр погонный. Верхняя подводящая линия наклоняется в сторону сушилки, нижняя – к стояку. В результате первая точка врезки окажется выше змеевика, вторая – ниже.
  2. Обогреватели горизонтального типа с боковым подключением подсоединяются просто – из стены выводится фитинг с резьбой, к нему прикручивается американка или муфта-переходник (поставляется в комплекте изделия). Запорные шаровые краны ставятся на подводки около стояка.
  3. Вертикальный полотенцесушитель типа «лесенка» можно присоединить по схеме с диагональным либо нижним подключением. По возможности реализуйте первый вариант, чтобы свести к минимуму риск завоздушивания.
    С точки зрения эффективности 2 изображенные схемы одинаковы, преимущество диагонального подсоединения мизерное
  4. Избегайте поворотов труб скрытой прокладки на 90°, не муруйте в бороздах соединительные фитинги – уголки, переходы и так далее. Течь внутри перегородки сложно устранить – надо отдирать кафель, ломать штукатурку.
  5. В качестве скрытых подводок используйте металлопластик либо сшитый полиэтилен. Открытое подключение можно делать из полипропиленовых труб, соединение – через резьбовые переходники.

Важный момент. Подбирая полипропилен для подсоединения полотенцесушителя, обращайте внимание на внутренние диаметры труб, а не наружные. Стенки из PPR довольно толстые.

Некоторые сантехники используют хитрый прием: подводки врезают в стояк над полом, ведут открыто вдоль стены, а потом поднимают трубы к сушилке скрытым способом. Этот подход неправильный, трубопроводы лучше класть в штрабах по кратчайшему пути. Второй негативный момент – обогреватель станет собирать воздух, хозяину придется часто крутить кран Маевского.

Модель обогревателя с нижним подключением. Трубы желательно подводить кратчайшим путем, развернутые кверху петли делать нельзя

Подключение змеевика полотенцесушителя к отопительной системе выполняется по аналогии с подсоединением радиатора. На входе ставим шаровой кран, на выходе – балансировочный вентиль.

Поскольку гидравлическое сопротивление трубчатой сушилки очень низкое, вентилем нужно уменьшать величину потока. Иначе весь теплоноситель пойдет через обогреватель, а батареи останутся еле теплыми. Диаметр подводок – DN15 (внутренний).

Напоследок о комбинированных сушилках

Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.

Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.

Источник: https://otivent.com/ustanovka-polotencesushitelya-v-vannoj

Подключение полотенцесушителя своими руками: как правильно установить и подключить водяной

Загрузка. ..

Выполняя ремонт ванной, вам придется решить – осуществлять подключение полотенцесушителя своими руками, или же привлекать к этому профессионалов. Данная статья содержит рекомендации по подключению полотенцесушителя, и даже если вы не будете заниматься этим сами – полученная информация поможет контролировать процесс монтажа.

А это во многих случаях помогает серьезно улучшить качество работы!

Монтаж полотенцесушителя

Монтаж полотенцесушителя: общие сведения

Куда подключаем?

Схема подключения полотенцесушителя предусматривает два варианта врезки трубы:

  • В систему отопления (неважно, централизованную или автономную)
  • В систему горячего водоснабжения

В большинстве случаев предпочтителен именно второй вариант, так как, во-первых, горячая вода в системе отопления есть только в отопительный сезон – т.е. полгода в лучшем случае. В то же время как горячая вода в трубах есть практически постоянно.

Во-вторых, сам процесс подключения полотенцесушителя к отопительной системе можно реализовать только вне отопительного сезона: в мороз никто вам не разрешит перекрывать отопление и спускать воду из труб, так как последствия этого для дома могут быть поистине катастрофическими.

Способ подключения

Перед тем как подключить полотенцесушитель, необходимо определиться со способом его подключения. В большинстве домов советской постройки полотенцесушитель представляет собой зигзагообразную трубу на стене ванной, и если вы планируете ее заменить – необходимо будет подбирать модель полотенцесушителя соответствующего диаметра с нижним подключением.

Подключенный полотенцесушитель

А вот если при ремонте ванной комнате вы «утопили» труб в стену, оставив только выходы – здесь могут быть установлены полотенцесушители водяные с боковым подключением. Монтировать их сложнее, однако выглядит такая конструкция не в пример лучше.

Обратите внимание!

При установке полотенцесушителя такого типа необходимо очень качественно изолировать все соединения,  потому что когда протекает полотенцесушитель, трубы которого скрыты в стене – устранение неисправности является очень трудоемким.

Подключение к системе горячего водоснабжения

Процедура монтажа водяного полотенцесушителя

Порядок выполнения работ

Водяной полотенцесушитель вполне можно подключить своими руками.

Если вы хотите знать, как правильно подключить полотенцесушитель – то лучше всего следуйте по этой схеме:

  • Демонтаж старого полотенцесушителя
  • Монтаж кранов
  • Установка нового полотенцесушителя
  • Проверка качества установки

При правильном подходе вся процедура занимает не более нескольких часов. Каждый из вышеприведенных  этапов мы рассмотрим отдельно.

Демонтаж полотенцесушителя

Перед тем как подключить водяной полотенцесушитель, необходимо удалить старый.

Делается это следующим образом:

  • Перекрываем подачу горячей воды в трубу, на которой присоединен полотенцесушитель. Сделать это можно, обратившись с ЖЭК, либо же самостоятельно (по согласованию с ответственным лицом, например, председателем кооператива) перекрыв соответствующий вентиль.
  • Полотенцесушители с боковым подключением, а также – любые полотенцесушители , которые не являются неотъемлемой частью трубы горячего водоснабжения, демонтируем, откручивая резьбовые соединения.
  • Если резьба «прикипела», или полотенцесушитель просто приварен к трубе – обрезаем его с помощью болгарки.

Обратите внимание! При демонтаже полотенцесушителя обрезку нужно проводить с таким расчетом, чтобы участок трубы был достаточен для нарезания резьбы.

Демонтированный полотенцесушитель снимаем с кронштейнов.

Монтаж кранов

Далее можно приступать к монтажу кранов. Если старый полотенцесушитель мы срезали – на остатках трубы нарезаем новую резьбу плашкой соответствующего диаметра. Если же резьба на трубах осталась – ее тоже следует «прогнать» для улучшения качества резьбового соединения.

После приведения резьбы в порядок устанавливаем запорную арматуру – краны.

Делается это для того чтобы:

  • Регулировать интенсивность работы полотенцесушителя, открывая или закрывая краны
  • При необходимости ремонта (например, если течет полотенцесушитель) или замены полотенцесушителя можно было перекрыть воду и произвести необходимые действия.

Обратите внимание!

Если вы планируете устанавливать перемычку – так называемый «бай пас», предусмотреть ее установку нужно уже на этом этапе.

Схема подключения с «бай-пасом»

Монтаж полотенцесушителя

В зависимости от того, какой тип подключения у полотенцесушителя, выбираем фитинги – прямые или угловые.

Все резьбовые соединения уплотняем с помощью льняной подмотки. Для конических резьбовых соединений применяется лента ФУМ.

Присоединение полотенцесушителя к трубе

Присоединяем полотенцесушитель к фитингам, затягиваем крепления, следя за тем, чтобы не повредить резьбу.

К стене полотенцесушитель крепим либо с помощью хомутов, либо с помощью специальных телескопических держателей.

Здесь важно правильно выбрать расстояние от стены (штукатурки или облицовки) до оси труб полотенцесушителя:

  • Если диаметр труб менее 23 мм  – расстояние должно составлять 35 мм и более
  • Если диаметр труб 40-50 мм – минимальное расстояние составляет 50 мм

Фитинги для подключения

Подключенный полотенцесушитель необходимо проверить на герметичность, проведя пробный пуск. Если все нормально, и протечек нет – прибором можно пользоваться.

Подключение электрического полотенцесушителя

Отдельно следует рассмотреть такой вопрос как подключение электрического полотенцесушителя. Здесь наиболее важным этапом является корректное подключение устройства к электрической сети, что позволит избежать возникновения короткого замыкания или возгорания.

Подключение электрического полотенцесушителя

Для этого обязательным является:

  • Заземление полотенцесушителя
  • Подключение устройства через устройство защитного отключения (УЗО, в народе именуемое «автоматом»)

Обратите внимание!

Если вы планируете подключать электрический полотенцесушитель к розетке, расположенной непосредственно в ванной комнате, необходимо установить розетку с влагозащищенным корпусом.

Иными словами, розетка должна быть «утоплена» в стену, а ее отверстие должно закрываться специальным изолирующим колпачком.

Если вы внимательно изучите всю информацию, изложенную в данной статье, то скорее всего, вопроса как правильно установить полотенцесушитель у вас возникнуть более не должно. Так что с самостоятельной установкой этого устройства вы точно справитесь!

Как правильно установить полотенцесушитель, чтобы прослужил долгие годы

Полотенцесушитель является важным аксессуаром ванной комнаты и не только. Так как санузел отличается от других комнат квартиры повышенным уровнем влажности, то монтаж полотенцесушителя устраняет проблему сушки полотенец, их частой замены и порчи. Дополнительное преимущество такого устройства - это обогрев помещения, что важно для ванных комнат и санузлов, где прохладно из-за кафеля на стенах и полу. Для качественной и быстрой сушки белья возможна установка полотенцесушителя на балконе. Монтаж различных видов устройств для сушки полотенец отличается, так как теплоносители у них разные. Давайте разберемся как выполнить правильную установку полотенцесушителя.

Как правильно установить полотенцесушитель

Перед покупкой и монтажом сантехнического устройства необходимо определить критерии выбора и условия эксплуатации. Осуществляйте покупку только у производителей, качеству оборудования которых вы доверяете. Полотенцесушители Atlantic выполняют быструю сушку полотенец, обладают эргономическими, надежными эксплуатационными характеристиками. Материалы изготовления современных полотенцесушителей не поддаются коррозии и не портят даже деликатные виды тканей, что расширяет круг их применения.

Для мужчины, имеющего определенный набор инструментов, установка полотенцесушителя не принесет глобальных проблем. Для его монтажа понадобится: дрель, отвертка, гаечный ключ и изоляционные материалы (для водяного прибора). Главным условием является изучение технических характеристик устройства и планировка процесса установки.

Выбор места монтажа “сушилки” для полотенец зависит от его вида.

Водяные полотенцесушители возможно расположить в ванной комнате, врезавшись в систему подачи горячей воды или отопления. Самостоятельно выполнить это процесс можно, но привлекать сантехников придется из-за перекрытия подачи воды по всему стояку. Демонтаж старого полотенцесушителя и установка нового займут определенное время, так как установка такого вида устройства сложнее, чем электрического, но результат вас порадует. Большинство пользователей отдает предпочтение этому виду полотенцесушителей из-за боязни использования электроприборов во влажной среде комнаты.

Электрические полотенцесушители можно разместить в любом месте санузла или на балконе при наличии розетки. Использование современных материалов в изготовлении таких агрегатов, обеспечивает их безопасное применение при правильных условиях эксплуатации.

Комбинированные устройства, должны устанавливаться в допустимой близости к трубам и розетке. Главным их преимуществом, является возможность работы при отключении одного из источников тепловой энергии. Такой полотенцесушитель выполняет свою функцию летом, когда отключено центральное отопление, а если есть перебои с электроэнергией или вы решили сэкономить, то сушка полотенец будет производиться путем циркуляции горячей воды в трубах устройства.

Как устанавливать полотенцесушитель электрический

Главным критерием выбора места для установки электрического полотенцесушителя является его удаленность от источника воды. Установка полотенцесушителя, выполняющего свою функцию за счет потребления электричества, выполняется согласно правилам установки электрооборудования в помещениях с повышенной влажностью. Важную роль имеет качество электропроводки в санузле, она должна быть медной, скрытой и с трехжильным заземлением. Обязательно произведите установку дополнительных предохранителей на электрощитовой, что защитит вас, технику и жилое помещение в целом от возможности возникновения пожара. Розетка, размещенная в ванной комнате должна быть мощной, иметь резиновые уплотнения и крышку, предотвращающую попадание влаги в контактные отверстия.

Если ремонтные работы в санузле завершены, а установка полотенцесушителя не была предусмотрена, то устройство следует расположить вблизи от розетки, так как прокладка удлинителя или кабеля не будет небезопасной.

Если решение о монтаже полотенцесушителя было принято до финальной стадии ремонта, то рекомендуется укладка проводов в штробы и последующая ее закладка керамической плиткой. В этом случае взору виден только “хвостик” от провода и сам полотенцесушитель, а включение/выключение и другие функции осуществляются посредством переключателя (блока управления). Довольно удобное управление позволяет контролировать рабочую температуру устройства и задавать дополнительные параметры, например, в модели полотенцесушителя Atlantic 2012 CHROME 300W PLUG.

После того, как вопрос с электропроводкой решен, можно приступать к креплению полотенцесушителя на стену. Приложив прибор к стене, отметьте места для креплений и проделайте отверстия для установки дюбелей. Для того, чтобы не повредить кафель в помещении, не делайте отверстия на стыке границ плитки и около краев, иначе она треснет и потребуется ее замена. После сверления установите в отверстия дюбеля и произведите установку полотенцесушителя путем закручивания шурупов. Не забудьте между стеной и прибором разместить прокладки, идущие в комплекте и предотвращающие повреждение керамики на стене.

Теперь можно подключать устройство к электропитанию, предварительно изучив его эксплуатационные характеристики и очистив от строительной пыли. Максимально допустимая рабочая температура электрического полотенцесушителя 70°С, что исключает возникновение ожогов. Но провести инструктаж домочадцам по условиям его эксплуатации не будет лишним.

Одним из лидеров по продажам теплового оборудования в Украине является компания Atlantic. Наш интернет-магазин Аtlantic учитывает потребности клиентов, осуществляет быструю доставку товаров и выполняет качественный монтаж приборов. Вы можете приобрести полотенцесушители Атлантик на нашем сайте, предварительно изучив их характеристики, свойства, функции, отзывы и цены. Если возникнет необходимость консультации или вопросы, специалисты магазина с радостью помогут вам.

Установка полотенцесушителя в ванной своими руками

Такой важный элемент ванной комнаты, как полотенцесушитель, нужен не только для просушки белья, но также и для поддержки оптимального температурного режима в помещении, он нормализует вентиляцию и контролирует уровень влажности в ванной, помогает избавиться от запаха сырости.

Сегодня мы расскажем о том, что представляет собой такой процесс, как установка полотенцесушителя своими руками. Вы узнаете, как правильно установить полотенцесушитель в ванной и как заменить старый на новый. Также вы посмотрите специальное обучающее видео на эту тему.

Как правильно выбрать полотенцесушитель

Данный агрегат подразделяется на три категории, модели каждой из которых отличаются по установке:

  • водные полотенцесушители;
  • электрические модели;
  • комбинированные агрегаты.

Водный полотенцесушитель обладает такими качествами, как:

  • классический дизайн;
  • необходимость наличия горячего водоснабжения или отопления в квартире для его установки;
  • возможность отключения от общей системы водоснабжения с помощью специального крана;
  • модель изготавливается из металла или пластика;
  • выгодная стоимость.

Характеристики электрической модели выглядят так:

  • возможность применения в помещениях, где нет горячей воды и центрального водоотвода;
  • возможность выбирать модель в зависимости от мощности с учетом потребления того или иного количества электроэнергии;
  • возможность установить полотенцесушитель открытым и закрытым способом;
  • есть автоматизация процесса накала;
  • возможность установки в разных типах помещений;
  • широкий выбор моделей в плане дизайна.

А вот комбинированные агрегаты имеют гибридную конструкцию, однако преимущественно относятся к водному типу. Так, через змеевик идет горячая вода, а чтобы ее подогреть при отсутствии отопления используются электрические нагревательные приборы. Однако в отличие от двух предыдущих типов, такие полотенцесушители очень дорогие.

Установка полотенцесушителя в ванной своими руками

Теперь давайте подробно рассмотрим, как установить полотенцесушитель своими руками наиболее распространенного водного типа. Сперва предлагаем посмотреть обучающее видео на эту тематику.

Способы установки водного полотенцесушителя

Водные конструкции наиболее распространены, их установить своими руками не составит труда. Существует два способа их установки: это врезание полотенцесушителя в имеющуюся отопительную систему или же его подключение к централи горячего водоотвода.

Второй способ более привлекателен в силу таких причин:

  • отсутствуют перерывы в нагревании и охлаждении трубы;
  • возможность нагревания круглый год;
  • установка осуществляется в летний период во время профилактических работ, когда останавливается подача горячей воды.

Для работы по установке агрегата потребуется следующее:

  • сам полотенцесушитель;
  • машина для сварки;
  • полипропиленовые трубы;
  • кронштейны;
  • три шаровых крана;
  • муфты и фитинги для соединений;
  • нож по полипропилену.

Замена полотенцесушителя своими руками

Перед тем как поставить новый полотенцесушитель, следует демонтировать старый. Сейчас мы расскажем, как происходит такая замена.

Для начала отключите стояк, где будет происходить демонтаж. Для этого потребуется получить разрешение в коммунальной структуре. Если трубы расположены в подвале, нужно их найти и перекрыть либо своими руками, либо прибегнуть к помощи сантехника. Приготовьте все инструменты, слейте воду из труб и подождите, пока стечет вся вода. И только после этого можно начинать работу.

После замены старого полотенцесушителя на новый следует запустить систему в тестовом режиме спустя полчаса.

Когда вы сняли старый полотенцесушитель, можно приступать к установке шарового крана и байпасов. Последние не являются обязательными элементами, их ставят для защиты от аварий, в частности, протекания труб или их соединений. Байпас представляет собой полипропиленовую трубу с шаровым краном. Во время аварийной ситуации краны следует перекрыть посредством змеевика.

Один из кранов нужно устанавливать прямо на байпас, чтобы обеспечить циркуляцию воды по трубам.

Как сваривать полипропиленовые трубы

Полипропиленовые трубы имеют высокий рабочий ресурс и при этом стоят недорого. Кроме этого, они обладают такими преимуществами по сравнению с медными и стальными трубами:

  • они устойчивы к коррозии;
  • небольшой вес;
  • возможность выдержать большие температурные нагрузки;
  • легкость монтажа при наличии муфт и фитингов.

Процесс установки полотенцесушителя

Установка полотенцесушителя может быть совершена при откручивании старого змеевика специальными ключами, если старый агрегат соединялся с трубой при помощи резиновой муфты. А если стояк и трубы соединены при помощи сварки, то старый агрегат срезают болгаркой, делают резьбу метчиком нужного диаметра, оставив при этом конец, достаточный для резьбы.

Далее на резьбу нужно навинтить тройник или переходник на верхнем и нижнем ее участке. Между стояками поставьте байпас и кран, а в остальные выходы закрутите сам полотенцесушитель.

Монтаж конструкции на стену осуществляется так:

  • подбирается место на стене, расстояние от ванны, душевой кабины и раковины должно при этом составлять как минимум 600 мм;
  • прибор крепится на стену при помощи кронштейнов, отрегулируйте расстояние от стены и соедините концы конструкции с кранами стояка. Если разъемы не совпадают, то применяйте специальные металлопластиковые или полипропиленовые переходники с учетом диаметра и наличия резьбы;
  • закрепите полотенцесушитель и краны стояка накидной гайкой нагревателя, спускной клапан ставят вверху, чтобы из змеевика можно было спускать воздух;
  • запустить полотенцесушитель в тестовом режиме. По очереди плавно открутите краны и постепенно заполните змеевик.

Как установить электрический полотенцесушитель

Если вы выбрали электрический нагреватель, то примите при самостоятельной установке во внимание следующее:

  • устанавливайте полотенцесушитель в ванной при соблюдении правил техники безопасности в помещениях повышенной влажности;
  • при выборе места установке учитывайте степень защищенности от воды и доступ к конструкции при необходимости ремонта;
  • расстояние от пола должно составлять не более 225 см, а от кранов сушитель должен располагаться как минимум на расстоянии 60 см, чтобы на него не попадали брызги. По той же причине чуть дальше следует располагать аппарат от душевой;
  • разметьте место установки, приложите аппарат к стене и проведите разметку;
  • инструменты для крепления подбираются в зависимости от материала стены, это могут быть дюбеля, дрель, сверла и т.д.

Чтобы установить и подключить электросушитель на стену, нужно врезать стационарную розетку, при этом сушилку нельзя устанавливать прямо над ней. Расстояние между розеткой и сушилкой должно составлять порядка 25 см. При самостоятельной установке электрического полотенцесушителя обязательно изучите инструкцию и схему установки, которой нужно строго следовать. Соблюдайте подсоединения фазы и нейтрали, подключите все соединения в специальной коробке, включая программный блок.

При наличии в ванной электрического полотенцесушителя нельзя просушивать на нем пластиковые, картонные или пластмассовые изделия. Также регулярно очищайте его от грязи и пыли, отключив предварительно от сети и дав остыть. Для очистки применяйте лишь сухую тряпку.

Программный блок в электросушилке позволяет выбирать разные режимы работы. Настройки при этом выводятся на специальный дисплей. Вручную регулируются термостаты, а режим устанавливается при помощи кнопок.

Советы профессионалов по установке

Специалисты советуют при установке полотенцесушителей своими руками учитывать такие рекомендации:

  • чтобы закрепить конструкцию на стене, ее нужно зафиксировать при помощи хомутов. В нескольких точках змеевик прикрепляется дюбелями;
  • при покупке хомута проверьте длину дюбеля, иногда они не подходят по размерам. Особенно это важно, если вы крепите полотенцесушитель на поверхность из плитки;
  • нельзя фиксировать сушилку намертво. Учитывайте систему регулировки, которая позволяет сместить ее в ту или иную сторону от стены при помощи шпильки с резьбой, которую можно закрутить или выкрутить;
  • при применении неподвижного фиксатора, рассчитайте расстояние углового фитинга для его соответствия отверстию змеевика;
  • на запаянную муфту, оснащенную наружной или внутренней резьбой, нужно ставить переходную муфту, которой оснащены некоторые модели сразу же при сборке.

Как видите, установить самостоятельно полотенцесушитель в ванной не так уж и сложно, главное – это внимательно ознакомиться с инструкцией и правилами монтажа данной конструкции. Если все сделано правильно, вы сможете без труда поставить данный агрегат.

Как правильно установить полотенцесушитель - Бобёр.ру

Чтобы полотенцесушитель хорошо грел и долго и исправно работал, его необходимо правильно установить. Наш мастер расскажет, что для этого нужно делать.

Разметьте места для установки водорозеток, к которым будет подключаться полотенцесушитель.

Прорежьте болгаркой стену на глубину крепления (в нашем случае 3 см).

С помощью молотка и стамески выбейте лишние части стены.

Просверлите отверстия под саморезы, чтобы зафиксировать крепление.

Забейте дюбели в просверленные отверстия.

С помощью шуруповёрта и саморезов установите крепление.

Отмерьте необходимую длину трубы из сшитого полиэтилена, чтобы подсоединить полотенцесушитель к стояку.

Чтобы сделать изгиб нужного радиуса, вставьте внутрь трубы кондуктор, чтобы она не переломилась.

Чтобы подсоединить трубу к фитингу (с использованием раздвижной гильзы), расширьте её в месте соединения при помощи экспандера.

Наденьте трубу на фитинг и с помощью опрессовочных тисков надвиньте гильзу, получив таким образом прочное и монолитное соединение.

Наденьте на трубу утеплитель, чтобы защитить её от агрессивного воздействия штукатурки, поскольку впоследствии труба будет замурована.

Наденьте гильзу на другой конец трубы.

С помощью экспандера расширьте трубу.

Установите водорозетку и запрессуйте.

С помощью шуруповёрта зафиксируйте водорозетку на установленное ранее крепление.

Проделайте то же с нижним отводом.

Чтобы в трубах не скапливался воздух, следует соблюдать их правильный уклон: верхняя труба должна уходить немного вверх.

В установленные водорозетки аккуратно вкрутите монтажные уголки для полотенцесушителя.

Установите прокладки в накидные гайки.

Накрутите накидные гайки на полотенцесушитель.

Аккуратно крутите ключом до сопротивления гайки.


пошаговая инструкция с советами экспертов

«Комсомольская правда» обратилась к ведущему инженеру Юрию Епифанову с просьбой разъяснить некоторые сложные моменты при выборе и установке полотенцесушителей, а также ответить на популярные вопросы.

Тип полотенцесушителя – ключевой параметр, с которого нужно начать выбор. Если в вашем помещении уже выполнена подводка под полотенцесушитель или же если сделать её несложно, то разумнее всего подключить водяную модель. Если изготовление подводки затратно (к примеру, стояк или магистральная труба вмонтирована в стену), то электрическая модель – ваш выбор. Сделать необходимые работы по электрике в данном случае – явно меньшее из зол.

Производители электрических полотенцесушителей зачастую указывают потребляемую мощность устройства, в то время как реальная мощность обогрева может быть ниже. К производителям, у которых потребляемая мощность и мощность обогрева соответствуют, следует отнести, к примеру, Atlantic.

Необходимо также учесть и иные особенности конструкции. К примеру, будет ли полотенцесушитель станционарным или же с двигающимися секциями. Если вам нужен второй вариант, то рекомендуется выбирать электрическую модель.

Исходя из того, как в вашем помещении расположены трубы, можно остановить свой выбор на настенной или напольной модели. Наконец, надо определиться с формой и размером. Размер подбирается исходя из габаритов помещения, а форма («змейка», «лесенка», U, M, E) это скорее вопрос удобства и вкуса. Но чем больше размер и выше частота расположения труб или изгибов одной трубы, тем больше тепла будет отдавать прибор (это в большей степени касается водяных и комбинированных моделей).

В плане материала изготовления лучше всего зарекомендовали себя полотенцесушители из нержавеющей стали, меди и латуни. Нужно стараться выбрать ту модель, у которой трубы сделаны без продольных швов (их можно увидеть, если заглянуть внутрь трубы). Оптимальная толщина стенок труб – от 2 мм. Перед покупкой надо внимательно изучить само изделие: сварные швы должны быть ровными, изгибы – плавными, без деформаций.

Как установить полотенцесушитель Jeeves

Как установить полотенцесушитель Jeeves

Прибыла прочная посылка с вашим именем. Твоя улыбка. Момент, которого вы так долго ждали, наконец-то наступил: доставка вашей новой вешалки для полотенец Jeeves. Это элегантный номер, который привнесет изюминку в вашу ванную комнату, не говоря уже о большом удовольствии для вас (и вашей семьи).

Осторожно открываете коробку, чтобы увидеть выбранное вами наслаждение, взглянув на содержимое:

1 комплект кронштейнов (для сборки трех кронштейнов для крепления полотенцесушителя к стене)

1 x Предварительно собранный кронштейн для электрического подключения

1 x полотенцесушитель

Теперь вам нужно запустить этот элегантный номер.Что ж, вы сделаете это после того, как решите, какое место в вашей ванной комнате будет называться домом. Решения, решения!

Степень защиты IPX5 на всех полотенцесушителях Jeeves обеспечивает безопасную установку в Зонах 1, 2 и 3. Сюда входит зона вокруг выходных отверстий для воды и над ванной. К этому добавляются варианты отдельно стоящего, настенного, напольного и стеклянного монтажа, поэтому мы понимаем, что вы можете оказаться в затруднительном положении относительно того, куда поставить своего новорожденного. Ведь его можно разместить практически в любом месте ванной комнаты.

Просто имейте в виду, что для того, чтобы иметь 25-летнюю гарантию, полотенцесушитель должен быть установлен в вертикальном положении с расположением нагревательного элемента внизу. Полотенцесушители Jeeves должны быть установлены квалифицированным электриком или сантехником в соответствии с действующими нормативами вашей страны. Вот простые шаги по установке полотенцесушителя Jeeves:

Установка полотенцесушителя с электрическим подогревом

Шаг 1

Чтобы прикрепить три трубки настенного кронштейна к гайкам на задней стороне вешалки для полотенец, частично открутите установочный винт на каждой трубке из нержавеющей стали с помощью прилагаемого ключа Аллана (рис.1).

Вытащите анкерную втулку из трубы (рис. 2).

С помощью отвертки с плоской головкой прикрепите трубку кронштейна к гайке, стараясь не перетянуть установочный винт. Убедитесь, что отверстие для установочного винта направлено вниз, вне обычного обзора (рис. 3).

Шаг 2

Определите положение электрического соединения (внизу слева или справа). Если электрическое соединение должно быть в стандартной круглой распределительной коробке, поместите металлический диск крышки элемента на пластиковую настенную пластину.Совместите отверстия в диске с отверстиями в распределительной коробке и с помощью двух крепежных винтов 5 мм x 40 мм прикрепите металлический диск и пластиковую пластину к распределительной коробке. Если электрические соединительные провода выходят прямо из кабелепровода, проведите проводку через центр металлического диска и отметьте два отверстия на стене для сверления.

Шаг 3

Перед тем, как аккуратно отметить внешнюю окружность трех трубок у стены, убедитесь, что направляющая прямая на уровне d.Снимите рейку со стены. Во избежание опасности для очень маленьких детей этот прибор следует устанавливать так, чтобы самая нижняя направляющая с подогревом находилась на высоте не менее 600 мм над полом.

Шаг 4

Поместите центральный искатель в нарисованный карандашом круг и отметьте центральную точку для сверления. Просверлите отверстия на нужную глубину с помощью 6-миллиметрового сверла по камню и вставьте пластиковые дюбели. Прикрепите 3 анкерных втулки к стене с помощью штифта № Крепежные винты 10 x 50.

Шаг 5

Если электрическое соединение должно быть внутри распределительной коробки, обрежьте электрический шнур до 200 мм от того места, где он выходит из металлического настенного диска крышки элемента.

Если электрическое соединение должно быть непосредственно от кабелепровода в стене, обрежьте электрический шнур до 100 мм от того места, где он выходит из металлического настенного диска крышки элемента.

Шаг 6

Вешалку для полотенец теперь можно разместить над анкерными втулками.Чтобы облегчить соединение, закрепите только верхний левый установочный винт с помощью ключа Аллана до тех пор, пока рейка не будет удерживаться и ее нельзя будет вытащить из стены - это упростит электрическое соединение в нижней правой части рейки. Обратное верно, если электрическое соединение находится внизу слева.

Проденьте электрический шнур через центр металлического диска и пластиковую пластину (рис. 4). Подключите проводку, а затем прикрепите металлический диск к распределительной коробке или стене с помощью прилагаемых крепежных элементов.Только после того, как крышка элемента будет закреплена, прижмите направляющую к стене и затяните установочные винты в каждой из трубок кронштейна, чтобы прикрепить направляющую к стене. Наденьте крышку на металлический диск и пластиковую пластину.

Установка держателя для полотенец с водяным обогревом

Содержание

1 комплект кронштейнов (для сборки четырех кронштейнов для крепления полотенцесушителя к стене и углового клапана для подключения к водопроводу)

1 x полотенцесушитель

Шаг 1

Оберните толстый слой тефлоновой ленты вокруг резьбы угловых хвостовиков.Обертывание ленты по часовой стрелке гарантирует, что лента не размотается, когда вы ввинчиваете хвосты в вешалку для полотенец.

Шаг 2

Переверните вешалку для полотенец и ввинтите угловые хвостовики в две нижние резьбы и затяните гаечным ключом, пока большая часть резьбы не попадет в вешалку для полотенец. Если резьбы на хвостовиках клапана параллельны, они не перестанут вращаться полностью, но должны казаться достаточно тугими.

Шаг 3

Выберите желаемое монтажное положение и убедитесь, что стена достаточно прочная, чтобы выдержать вес вешалки для полотенец, наполненной водой.Во избежание опасности для очень маленьких детей этот прибор следует устанавливать так, чтобы самая нижняя направляющая с подогревом находилась на высоте не менее 600 мм над полом.

Шаг 4

Чтобы прикрепить три трубки настенного кронштейна к гайкам на задней стороне вешалки для полотенец, частично открутите установочный винт на каждой трубке из нержавеющей стали с помощью шестигранного ключа (рис. 1). Вытащите анкерную втулку из трубы (рис. 2). С помощью отвертки с плоской головкой прикрепите трубку кронштейна к гайке, стараясь не перетянуть набор винтов.Убедитесь, что отверстие для установочного винта направлено вниз, вне обычного обзора (рис. 3).

Шаг 5

Поднесите вешалку для полотенец к стене и отметьте карандашом внешнюю сторону верхней левой или правой трубки на стене. Используя пластиковый диск (центральный искатель) внутри отметки карандаша, повторно отметьте центральную точку для сверления. Просверлите отверстие нужной глубины с помощью сверла по камню 6 мм.

Шаг 6

Вставьте крепление кирпичной стены в отверстие и прикрепите анкерную втулку к стене с помощью штифта No.10 винт. Поместите полотенцесушитель на анкерную втулку, зафиксируйте установочным винтом и отметьте оставшиеся три положения, убедившись, что полотенцесушитель выровнен. Снимите полотенцесушитель со стены. Просверлите оставшиеся три отверстия, следуя той же процедуре, что и первое отверстие. Вешалку для полотенец теперь можно прикрепить к стене.

Шаг 7

Установите угловые клапаны и подсоедините к трубопроводу. Любой клапан может быть установлен на любой стороне полотенцесушителя, но рекомендуется установить регулирующий клапан (регулируемый вручную) на входной (подающей) стороне полотенцесушителя.Убедитесь, что оба клапана находятся в открытом положении - регулирующий клапан открывается вручную, а второй клапан открывается шестигранным ключом Аллана после отвинчивания передней крышки. Предусмотрены две втулки из нержавеющей стали, которые закрывают водопроводные трубы между клапанами и стеной - их необходимо обрезать до нужной длины во время установки.

Шаг 8

Заполните систему водой и внимательно проверьте герметичность. Как только система нагреется до полной температуры, выпустите весь захваченный воздух, слегка ослабив вентиляционное отверстие на задней стороне вешалки для полотенец, и снова затяните, когда появится вода.

Шаг 9

Дайте системе поработать непрерывно в течение часа, в это время непрерывно проверяйте герметичность. Для максимальной эффективности полотенцесушитель должен быть сбалансирован так, чтобы разница температур между потоком на входе и выходе составляла примерно 12%.

После того, как вы установили своего ребенка, это так же просто, как подключи и работай. Друг с определенными преимуществами. А если вы выберете автономный вариант - вы можете выбрать один из трех вариантов из линейки Jeeves Tangent, все из которых имеют электрический привод и имеют ту же 25-летнюю гарантию Jeeves.

Все, что вам осталось сделать, это воспользоваться преимуществами полотенцесушителя.

TS & Cs См. Раздел «Гарантия, обслуживание, дополнительная информация» по адресу: http://www.jeeves.co.za/wp-content/uploads/2014/06/JEEVES-ELECTRICAL-INSTALLATION-INSTRUCTIONS.pdf

Как установить радиатор для полотенец

Во многих ванных комнатах и ​​даже на необычных кухнях есть полотенцесушители. Благодаря широким возможностям дизайна и внешнего вида они часто являются идеальным узким решением для сушки полотенец и украшения вашей комнаты.

Ниже вы найдете полное руководство по установке полотенцесушителя, а также отличное видео с инструкциями. Если вам нужна дополнительная помощь, свяжитесь с нами. Если вы хотите купить полотенцесушитель, загляните в наш раздел Предложения и предложения. В качестве альтернативы на этой странице представлены несколько розничных продавцов. Наслаждаться!

Вот краткое руководство по установке полотенцесушителя:

1. Убедитесь, что вы отключили систему обогрева от электричества и убедитесь (если система питается от воды), что она не может заполниться водой.

2. Выбирайте удобное место в комнате, вдали от стучащихся дверей и людей.

3. Подготовьте радиатор к установке, сняв всю упаковку. Также установите вентиляционное отверстие и заглушку на верхние выпускные отверстия на радиаторе (если они еще не установлены).

4. Установите патрубки клапана радиатора на другой конец, ближайший к месту расположения ваших трубопроводов. Убедитесь, что на этом этапе вы используете подходящий герметик для резьбы (подойдет лента из ПТФЭ)

5. Установите кронштейны на самой вешалке для полотенец и правильно разместите на радиаторе. Для изогнутых полотенцесушителей необходим правильный угол наклона кронштейна, позволяющий опорной плите прилегать к стене под прямым углом.

6. Поднимите радиатор к стене. Кронштейны должны располагаться на стене под прямым углом. Отрегулируйте высоту радиатора там, где вы хотите. Если можете, отметьте центры верхних скоб. (здесь может потребоваться небольшая помощь… позвоните другу!) Теперь вы знаете высоту кронштейна.

7. Используйте спиртовой уровень и измерительную ленту, чтобы отметить центр того места, где вы хотите установить радиатор, и нарисуйте слабую карандашную линию вверх.

8. Измерьте расстояние между отверстиями кронштейна радиатора. Используйте это измерение, чтобы точно определить расстояние, на котором каждый кронштейн будет от центральной линии.

9. Используйте спиртовой уровень, чтобы убедиться, что отметки на верхнем кронштейне ровные.

10. Просверлите и прикрепите пластины верхнего кронштейна, используя прилагаемые винты и заглушки.

11. Установите нижние кронштейны радиатора на радиатор. Временно прикрепите радиатор к верхним кронштейнам на стене.

12. Отметьте на стене места крепления нижних кронштейнов и просверлите отверстия соответственно.

13. Прикрепите опорные плиты каретки к стене. Правильно прикрепите радиатор к кронштейнам. Используйте установочные винты из комплекта поставки, чтобы прикрепить кронштейны радиатора к опорной плите радиатора.

14. Подайте трубку к вашим клапанам.

15. Заполните и удалите воздух из системы, проверьте на утечки и заблокируйте. Восстановить систему отопления.

16. Похлопайте себя по спине и выпейте чашку чая!

Remodeling 101: полотенцесушители - Remodelista

Чтобы добавить к списку предметов роскоши, которые стоит учесть при переделке: полотенцесушитель. Эти приборы, которые чаще всего называются полотенцесушителями, легко интегрируются в ванные комнаты любого размера и типа, не требуя переделки.

Вверху: Швейцарская компания Runtal предлагает широкий ассортимент полотенцесушителей, в том числе эту форму плечиков.

Почему стоит выбрать полотенцесушитель?

Кому не нравится быть в тепле после душа или ванны? Помимо спа-комфорта, полотенцесушители предлагают следующие преимущества:

  • Они уменьшают образование плесени за счет более быстрой сушки полотенец, делая их более свежими.
  • Действуйте как дополнительный обогреватель в вашей ванной комнате, создавая мягкое окружающее тепло, которое снижает влажность, вызывающую появление плесени.
  • Бережно сушите деликатную одежду и купальники.
  • Ускорьте сушку мокрой верхней одежды, такой как пальто и перчатки, благодаря чему полотенцесушители стоит использовать для прихожих и прачечных.

Вверху: настенный полотенцесушитель (похожий на универсальный полотенцесушитель Waterwork) в миниатюрной ванне с чугунной ванной Drummonds. Фотография любезно предоставлена ​​Drummonds.

Как работают полотенцесушители?

Есть два основных типа: электрические и гидравлические. Обе системы нагревают полотенцесушитель изнутри, отличаются высокой эффективностью и низким энергопотреблением. В качестве дополнительной функции многие полотенцесушители оснащены таймерами автоматического отключения и термостатами.

Вверху: настенный полотенцесушитель в отремонтированном доме приходского священника из нашего поста Весна в Сассексе.

Электрические полотенцесушители - это автономные устройства, которые работают независимо от вашей системы отопления. Они содержат элементы с низким энергопотреблением внутри полотенцесушителя. Некоторые используют «сухой» элемент, который нагревает проволоку, установленную в трубках полотенцесушителя, в то время как другие используют «мокрый» элемент для нагрева масла или воды внутри полотенцесушителя. Оба типа электрических полотенцесушителей могут работать с выключателем или таймером.

Гидравлические полотенцесушители подключаются либо к водопроводу, либо к системам лучистого отопления. Как и в радиаторе, горячая вода проходит через полотенцесушители, обеспечивая равномерное и постоянное тепло.

Сложно установить полотенцесушитель?

Сложность установки полотенцесушителя зависит от источника тепла и стиля монтажа. Некоторые просто подключаются как тостер, а другие требуют профессиональной установки и подключения к водопроводной или электрической системе вашего дома.Электрические полотенцесушители доступны в виде проводных или съемных модулей. Гидравлические полотенцесушители лучше всего устанавливать во время ремонта.

Вверху: отдельно стоящие полотенцесушители обеспечивают максимальную гибкость в размещении и максимальную простоту установки. Все модели электрические и большинство из них подключаемые. Их можно перенести в прачечную для сушки деликатесов или на заднюю дверь, чтобы нагреть зимние шарфы и пальто, прежде чем нагреться на холод. Фотография отдельно стоящего полотенцесушителя от Mr.Готовить на пару.

Есть разные конфигурации?

Полотенцесушители доступны в трех вариантах монтажа: настенный, напольный и отдельно стоящий . Все три доступны в версиях с проводным подключением или с возможностью подключения к электросети. Гидравлические полотенцесушители подключаются к водопроводу, поэтому их необходимо крепить к стене или полу. Доступен широкий выбор стилей и размеров для всего, от дамских комнат до шумных семейных бань.

Найти Установка подогревателя полотенец Myson

Приблизительная детализация всех стеновых блоков:

  • Полотенцесушители Premier (B24, 26, 29, 30, 31, 34) и Classic (S6, S11, S14, CYG14) с шероховатой обработкой из меди 3/4 дюйма.
  • Multirail (MRR) Полотенцесушители с медным покрытием 1/2 ".
  • Все полотенцесушители (кроме моделей B29 и MRR): неровности по средней линии нижней направляющей.
  • B29: шероховатость на 2 дюйма ниже нижней части агрегата по средней линии вертикальных направляющих.
  • MRR: грубая на 1-1 / 2 дюйма ниже дна агрегата по средней линии вертикальных направляющих.

Осторожно:

1. Пожалуйста, внимательно прочтите это руководство перед началом установки.

2. Рекомендуется точно следовать этим инструкциям, чтобы убедиться, что полотенцесушитель правильно прикреплен к стене или полу. ОТСУТСТВИЕ ЭТИХ ДЕЙСТВИЙ МОЖЕТ ПРИВЕСТИ К ПРОБЛЕМАМ.

3. Никогда не используйте абразивные чистящие средства для этих полотенцесушителей. Мягкое жидкое (не моющее средство) моющее средство очистит большинство устройств и вернет им их первоначальный вид

4. Чтобы гарантировать полную эффективность вашего качественного полотенцесушителя Myson, внимательно следуйте всем инструкциям и всегда соблюдайте пометку «ВНИМАНИЕ» на каждом этапе.

5. Температура воды на входе должна быть от 120 ° F до 150 ° F. НЕ превышайте этот предел. Это может привести к ожогу.


Шаг 1. Перед установкой

A. Выберите место для установки: убедитесь, что с обеих сторон и сзади полотенцесушителя достаточно свободного пространства.

Примечание. Данное устройство поставляется с надлежащим оборудованием для установки. Убедитесь, что конструкция стены подходит для подвешивания (см. Шаг 3A).

Б. Перед началом установки любого водного полотенцесушителя Myson обратите внимание на следующее:

  1. Максимальная рабочая температура не должна превышать 150 ° F или 66 ° C . Любая рабочая температура воды выше 150 ° F может создать потенциальную опасность ожога.
  2. Гидронным полотенцесушителям Myson требуется от 20 до 30 минут, чтобы правильно нагреть полотенца. По этой причине мы не рекомендуем протягивать полотенцесушители через душевые краны.
  3. Гидронные полотенцесушители
  4. Myson можно безопасно эксплуатировать круглый год, не выключая их.
  5. Гидронные полотенцесушители Myson могут управляться таймером или термостатом, который управляет насосом системы.

C. См. Приблизительную информацию на последней странице


Шаг 2. Осмотрите полотенцесушитель Myson

A. Осторожно распакуйте полотенцесушитель Myson, чтобы не повредить или не потерять какие-либо детали. Открывая коробку и разворачивая полотенцесушитель, убедитесь, что детали случайно не выброшены. (См. Иллюстрацию, рис. 1).

B. Полотенцесушители Myson поставляются в специально разработанных картонных коробках. Вся поверхность полотенцесушителя обернута вручную для защиты отделки. Проверьте упаковку на предмет повреждений. Осторожно снимите защитную пленку и переместите полотенцесушитель на место.


Шаг 3: Установка

A. Монтаж:

  1. полотенцесушитель Myson имеет встроенные крепежные фланцы. Это упростит постоянное и надежное крепление полотенцесушителя к стене или полу с помощью прилагаемых шурупов.Кроме того, некоторые модели поставляются с регулируемыми распорками для дополнительной безопасности.

B. Установка клапана:

  1. Клапаны состоят из основного корпуса, муфтового соединения, а также медного компрессионного кольца и гайки, расположенных в нижней части клапана (пока необходимо иметь в наличии комплект муфты).
  2. Комплект гильзы состоит из небольшой накладной пластины и соответствующей 3-дюймовой трубки, используемой для закрытия соединений водопровода.
  3. После заглушки медных трубок поместите муфту и накладку на открытую медную трубку.
  4. Поместите стяжную гайку и кольцо на медную трубку (см. Рис. 2).
  5. Затем снимите клапаны с полотенцесушителя и убедитесь, что клапаны полностью ОТКРЫТЫ.
  6. Важно: Для гидронных полотенцесушителей Myson необходимо отдельно приобрести два клапана. Один клапан всегда постоянно открыт, но другой клапан может быть открыт или закрыт. Эти клапаны уплотняют только в полностью ОТКРЫТОМ или полностью ЗАКРЫТОМ положении.Использование клапана для дросселирования потока воды приведет к утечке на штоке клапана.

  7. Снимите штуцер и ниппель с клапана. Нанесите на резьбу ниппеля либо уплотнительную ленту из ПТФЭ, либо герметик для стыков труб. Вручную затяните соску к полотенцесушителю. Вставив в ниппель шестигранный ключ, затяните вручную, чтобы обеспечить надлежащую посадку.
  8. (НЕ ИСПОЛЬЗУЙТЕ ТРУБНЫЙ КЛЮЧ ИЛИ ПЛОСКОГУБЦЫ и НЕ ЗАНИМАЙТЕСЬ. ИЗБАВЛЕНИЕ ПРИВЕДЕТ УТЕЧКУ ИЗДЕЛИЯ)

    Примечание: При затяжке все еще могут быть видны от одной до трех ниток резьбы.

  9. Установите клапан в нужное положение и вставьте медную трубку в основание клапана. Вставьте соединительный ниппель в клапан и слегка затяните накидную гайку. Затяните вручную стяжную гайку.
  10. Осторожно: НЕ ПОВОРАЧИВАЙТЕ КОРПУС КЛАПАНА, ПОВОРАЧИВАЙТЕ ТОЛЬКО ГАЙКУ. При повороте корпуса клапана компрессионное кольцо разрывается, что делает маловероятным хорошее уплотнение. НЕ ЗАНИМАЙТЕСЬ!

  11. Поверните стяжную гайку еще на 1/4 оборота для надежного уплотнения. Затяните штуцер на клапане. Повторите для второго клапана.К этому времени вода готова для циркуляции через полотенцесушитель Myson.
  12. Подключите полотенцесушитель к системе горячего водоснабжения, используя один из вариантов, показанных ниже. Когда все соединения выполнены, добавьте воду и вентиляционный блок, используя спускной клапан, расположенный на верхней направляющей сзади или сбоку блока, в зависимости от стиля блока.

Примечание. Ключ для спускного клапана входит в комплект поставки устройства.


Шаг 4: Эксплуатация и обслуживание

Полотенцесушитель Myson можно оставлять включенным без вреда для полотенцесушителя или предметов на нем.

Уборка:

Поверхность вашего полотенцесушителя Myson можно защитить и сохранить, периодически протирая его влажной тканью, а затем слегка полируя мягкой сухой тканью. Ни при каких обстоятельствах нельзя использовать абразивные чистящие порошки или полироль для металла на любой части хромированного или позолоченного полотенцесушителя.

Подключение электрического водонагревателя на два галлона

Общее: Полотенцесушители Myson требуют подачи горячей воды с температурой от 120 ° F до 150 ° F.В данной схеме подключения в качестве источника тепла используется автономный водонагреватель. Все, что требуется - это небольшой нагреватель на два галлона.

  1. Подсоедините полотенцесушитель к нагревателю, как показано на рисунке 4. Циркуляционный насос должен быть установлен на выходе горячей воды мини-нагревателя. Возврат подключается к обратному порту мини-нагревателя или может быть подключен к подаче холодной воды. На подаче холодной воды следует установить запорный вентиль. Установите предохранительный клапан на мини-нагреватель.
  2. Используйте трехходовой смесительный клапан, чтобы снизить температуру воды, поступающей в полотенцесушитель, до уровня не выше 150 ° F.
  3. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте воздушный клапан и дайте воде циркулировать. После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  4. Управляйте циркуляционным насосом с помощью термостата, таймера или ручного переключателя.

Паровой котел (на конденсате) Подключение

  1. Установите байпасную петлю 3/4 дюйма с шаровым краном с полным отверстием от возврата конденсата к отводу горячей воды.НЕ подключайте к паропроводу. Для полотенцесушителей Myson требуется вода с температурой не выше 150 ° F.
  2. Подключите полотенцесушитель в отдельной зоне с циркуляционным насосом на линии подачи к полотенцесушителю, как показано на рисунке 5.
  3. Установите 3-ходовой смесительный клапан, соединяющий возврат полотенцесушителя и подачу от бойлера, как показано.
  4. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте вентиляционное отверстие и дайте воде циркулировать.После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  5. Отрегулируйте шаровой клапан с полным отверстием на байпасной линии котла, чтобы отвести часть обратной воды через котел для добавления тепла в зону.
  6. Система балансировки для достижения температуры воды 150 ° F, поступающей в полотенцесушитель

Подключение нагревателя горячей воды для бытового потребления

  1. Полотенцесушители Myson спаяны из материалов, безопасных для питьевой воды, и совместимы с системами горячего водоснабжения, см. Рисунок 6.Температура горячей воды должна быть установлена ​​максимум на 150 ° F.
  2. Установите циркуляционный насос на линию подачи к полотенцесушителю. Подключите обратку полотенцесушителя с подачей холодной воды к водонагревателю. Установите обратный клапан на подаче холода в соответствии с местными нормативами.
  3. Наполните полотенцесушитель и удалите воздух из него. Откройте вентиляционное отверстие полотенцесушителя с помощью прилагаемого вентиляционного ключа. Закройте вентиляционное отверстие и дайте воде циркулировать. После нагрева может потребоваться вентиляция несколько раз, чтобы удалить весь увлеченный воздух.
  4. Управляйте циркуляционным насосом с помощью термостата, таймера или ручного переключателя.

Подключение систем лучистого отопления

  1. Для систем лучистого отопления с доступной температурой воды выше 150 ° F следуйте инструкциям по подключению к системам водяного (водяного) отопления на рисунке 4.
  2. Для систем лучистого отопления, работающих при температуре около 120 ° F, следуйте инструкциям по подключению к водонагревателям для бытового потребления на рис. 6.
  3. Для низкотемпературных систем лучистого тепла, работающих при температуре ниже 120 ° F, требуется отдельный нагреватель.Следуйте инструкциям по установке электрического водонагревателя на рисунке 4.

% PDF-1.6 % 160 0 объект > эндобдж xref 160 128 0000000016 00000 н. 0000003337 00000 н. 0000003443 00000 н. 0000004222 00000 п. 0000004272 00000 н. 0000004386 00000 п. 0000005953 00000 п. 0000007325 00000 н. 0000009149 00000 н. 0000009553 00000 п. 0000010008 00000 п. 0000010140 00000 п. 0000010395 00000 п. 0000010644 00000 п. 0000012716 00000 п. 0000014068 00000 п. 0000015952 00000 п. 0000017727 00000 п. 0000019581 00000 п. 0000019706 00000 п. 0000019831 00000 п. 0000019956 00000 п. 0000055377 00000 п. 0000092295 00000 п. 0000129031 00000 н. 0000129279 00000 н. 0000129349 00000 н. 0000129769 00000 н. 0000129798 00000 н. 0000129873 00000 н. 0000130139 00000 н. 0000132225 00000 н. 0000168279 00000 н. 0000170365 00000 н. 0000244190 00000 н. 0000244974 00000 н. 0000335904 00000 н. 0000337990 00000 н. 0000463564 00000 н. 0000463639 00000 н. 0000463910 00000 н. 0000463985 00000 н. 0000464255 00000 н. 0000464330 00000 н. 0000464605 00000 н. 0000464680 00000 н. 0000464953 00000 п. 0000465028 00000 н. 0000465298 00000 н. 0000465373 00000 п. 0000465643 00000 п. 0000465718 00000 н. 0000465989 00000 н. 0000466064 00000 н. 0000466337 00000 н. 0000466412 00000 н. 0000466685 00000 н. 0000466760 00000 н. 0000467033 00000 н. 0000467455 00000 н. 0000467980 00000 н. 0000468007 00000 н. 0000468440 00000 н. 0000468515 00000 н. 0000472656 00000 н. 0000472986 00000 н. 0000473021 00000 н. 0000473087 00000 н. 0000473203 00000 н. 0000473278 00000 н. 0000480201 00000 н. 0000480527 00000 н. 0000480562 00000 н. 0000480628 00000 н. 0000480744 00000 н. 0000480819 00000 п. 0000484498 00000 н. 0000484830 00000 н. 0000484865 00000 н. 0000484931 00000 н. 0000485047 00000 н. 0000485122 00000 н. 0000488981 00000 н. 0000489311 00000 н. 0000489346 00000 н. 0000489412 00000 н. 0000489528 00000 н. 0000489603 00000 н. 0000506425 00000 н. 0000506756 00000 н. 0000506791 00000 н. 0000506857 00000 н. 0000506973 00000 н. 0000507048 00000 н. 0000507379 00000 н. 0000507414 00000 н. 0000507480 00000 н. 0000507596 00000 н. 0000507671 00000 н. 0000525685 00000 н. 0000526014 00000 н. 0000526049 00000 н. 0000526115 00000 н. 0000526231 00000 п. 0000526306 00000 н. 0000526636 00000 н. 0000526671 00000 н. 0000526737 00000 н. 0000526853 00000 н. 0000526928 00000 н. 0000552028 00000 н. 0000552357 00000 н. 0000552392 00000 н. 0000552458 00000 н. 0000552574 00000 н. 0000552649 00000 н. 0000556767 00000 н. 0000557099 00000 н. 0000557134 00000 н. 0000557200 00000 н. 0000557316 00000 н. 0000557391 00000 н. 0000575098 00000 н. 0000575430 00000 н. 0000575465 00000 н. 0000575531 00000 н. 0000575647 00000 н. 0000002856 00000 н. трейлер ] >> startxref 0 %% EOF 287 0 объект > поток xlM (DQsf1wj0R * #]) + '.z *] 9G + .G} А IfTA @@ W \ 9toJ] GƠ

Вешалка для полотенец с подогревом - установка, стоимость и другие детали

Установка радиатора вешалки с подогревом - разбивка затрат и другие детали

Если вы не слишком заинтересованы в наличии традиционный радиатор для вашей ванной комнаты, стильной альтернативой является радиатор с полотенцесушителем.

Часто доступен в различных стилях и дизайне, поэтому легко выбрать тот, который соответствует вашим личным предпочтениям, а также любому существующему декору вашей ванной комнаты.

Если у вас есть приличное ноу-хау в области электропроводки или впечатляющие навыки слесарного дела, это работа, которую вы можете эффективно сделать своими руками, что позволит вам сэкономить еще больше денег в процессе.

Вам просто нужно тщательно соблюдать Правила электропроводки, особенно для специальных ванных комнат и тех, которые находятся во «влажных» помещениях вокруг дома, до чая.

Вешалка для полотенец с подогревом - описание электрических и влажных радиаторов

Перед началом работы вам нужно будет выбрать один из двух типов полотенцесушителей.Автономные электрические полотенцесушители используют вашу электрическую сеть в качестве источника энергии.

Второй тип, «мокрые» полотенцесушители подключаются к вашему центральному отоплению. Эти радиаторы имеют свои достоинства и недостатки, поэтому быстрое изучение вопроса поможет вам принять более обоснованное и обоснованное решение.

Установка вешалки для влажных полотенец

При установке вешалки для влажных полотенец потребуется подключение к контуру центрального отопления. Если с тех пор, как вы проверяли систему, прошло некоторое время, попросите сантехника произвести промывку, чтобы максимально использовать свое присутствие.

Если проект требует снятия старого радиатора, это может быть отличным шансом для вас провести косметический ремонт.

Вы можете даже выложить плитку для облегчения доступа, но также для создания полированной поверхности. Если вы заменяете старый наполненный водой радиатор на тот, который работает от центрального отопления здания, старый блок просто заменяется непосредственно полотенцесушителем. В большинстве случаев перенастройка не требуется или может потребоваться очень незначительная.

Как установить полотенцесушитель Rointe ▷ Блог || Rointe UK

Процесс установки полотенцесушителей Rointe довольно прост, поэтому не займет много времени.Однако мы рекомендуем, чтобы все электромонтажные работы выполнял квалифицированный и зарегистрированный профессиональный электрик.

Во-первых, вам необходимо выбрать правильное место для установки, поскольку ванные комнаты считаются зонами повышенной опасности поражения электрическим током.

В соответствии с Правилами электропроводки IET 18-го издания обогреватели для ванных комнат, полотенцесушители, освещение и другие электрические устройства в ванных комнатах должны соответствовать классу IP (защита от проникновения) в определенных зонах. Это означает, что при правильной установке продукт должен предотвращать попадание воды и оставаться безопасным для использования без возможности причинить вред конечному пользователю i.e поражение электрическим током или поражение электрическим током.

Классификация зон ванной комнаты для полотенцесушителей:

Зона 0 находится внутри самой ванны или душевого поддона. Любой прибор, используемый в этой зоне, должен иметь низкое напряжение SELV (макс. 12 вольт) и иметь степень защиты не ниже IPX7, чтобы выдерживать полное погружение в воду.

Зона 1 - это пространство над ванной или душевым поддоном на высоте 2,25 м от пола и радиусе 1,2 м от выхода воды. В этой зоне требуется минимальный рейтинг IP44.Если напряжение в арматуре составляет 240 В, необходимо также использовать устройство защитного отключения (УЗО) для защиты цепи в этой зоне, то есть SELV с трансформатором, расположенным за пределами зоны 2. Электрическое подключение к источнику питания для этих устройств должно быть в зонах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
