Как правильно установить выключатель света: Подключение выключателя света с одной, двумя, тремя клавишами

Положение выключателя при включенном и выключенном свете

Выключатель света должен быть установлен не только так как вам хочется, а так, чтобы по нему можно было четко определить в каком положении он находится. Но сейчас нет действующих нормативных документов, которые это регламентируют, поэтому все ставят их как попало. В этой статье мы расскажем читателям сайта Сам Электрик, каким должно быть положение выключателя при включенном свете и выключенном.

Наперед будет сказано – ВВЕРХ. Но так ли это? Давайте разбираться!

Как мы уже сказали, на момент написания статьи нет четких рекомендаций, но можно провести аналогию с другими коммутационными приборами. Например, рубильники конструктивно выполняются так, что его ножевые контакты замыкаются при включении рычага-рукояти вверх. Соответственно при размыкании рукоять опускают вниз, переводя её из вертикального в горизонтальное положение.

Тогда в случае аварийной ситуации его контакты можно легко разорвать, например, повиснув на рычаге всем телом.

Такое положение еще и обеспечивает защиту от самопроизвольного включения под собственным весом, если по какой-то причине рычаг рубильника опустится вниз или на него упадет посторонний предмет – контакты разомкнутся. Поэтому при проведении работ на линии, которая от него запитана, не может произойти несанкционированное включение и это не приведет к электротравмам.

Однако в ПУЭ 7 есть пункт 4.1.9, где регламентируется положение рубильников. Пожалуй, это единственный действующий на сегодняшний день документ с таким указанием.

Автоматические выключатели все конструктивно выполняются так, что при положении флажка «вверх» он включен, об этом говорят и подписи, и индикаторы, расположенные на лицевой панели. При отключении автомата вы всегда опускаете флажок вниз. Заметьте, что отключает он легче чем взводится, что также облегчает отключение при нештатных ситуациях. Соответственно питание, обычно, подводится к коммутационным приборам сверху, а потребители подключаются к нижним клеммам – это правило также повышает безопасность при обслуживании электрощитов.

Даже старые автоматы типа «АП» в квадратных черных корпусах имеют две кнопки – верхняя включает, а нижняя отключает цепь, здесь прослеживается та же тенденция.

Отсюда можно вывести мнемоническое правило:

Вверх – включено, сверху есть напряжение. Вниз – выключено, внизу нет напряжения.

Помните, что это все справедливо при грамотном монтаже и является признаком хорошего тона среди электриков.

Что касаемо выключателей света, то в большинстве случаев они монтируются аналогично – в разрыв фазного проводника, подключенного к верхним клеммам, так чтобы при нажатии на верхнюю часть клавиши его контакты замыкались и свет включался.

Но современные выключатели света встречаются разных конструкций, и в виде привычных всем клавиш, и ретро-тумблеров, тумблеров более футуристичной конструкции и даже сенсорные, в которых вообще не на что нажимать. Поэтому их ориентация в пространстве может определяться производителем.

При монтаже обратите внимание, какое нормальное положение для установки предусмотрел производитель – могут быть нанесены надписи типа «Вкл» и «Выкл», «on» и «off», или «I» и «O».

Если есть подсветка – то обычно он устанавливается так, чтобы окошко индикатора располагалось сверху.

Хотя есть модели и с окошком подсветки снизу.

Тем не менее встречается и горизонтальное расположение клавиш, иногда это предусмотрено конструкцией, а иногда так делают для удобства пользователя при монтаже изделия на уровне рабочего стола.

Расположение выключателя света также может влиять на удобство включения вверх или вниз. Например, считается что если выключатель монтируют на уровне опущенной вниз руки, то его легче включать нажатием на её верхнюю часть. Если же выключатель находится на уровне плеча или глаз – его легче включить нажатием на нижнюю часть. Но даже в таком случае мы рекомендуем устанавливать так, чтобы свет включался «вверх».

Также не следует забывать о старых поворотных рычагах, такие модели до сих пор встречаются в каталогах производителей электроустановочных изделий в стиле ретро. Здесь вертикальное положение рычага обычно говорит, что свет включен.

Каждый сам решает, как включать ему свет – вверх или вниз и сам определяет, как ставить выключатель света – высоко или низко. Главное, чтобы во всех помещениях и комнатах они были установлены одинаково и включались в одном положении. Это нужно для того, чтобы при замене лампы или ремонте светильника вы могли определить, что он отключен. Если же вы каждый раз работаете на новом объекте – лучше проверить наличие напряжение в обоих положениях прежде чем что-то делать.

Надеемся, теперь вам стало понятно, каким должно быть правильное положение выключателя света на включение и выключение. Если у вас есть что дополнить или свой ответ вы не нашли касаемо данного вопроса — пишите в комментариях под этой статьей!

Материалы по теме:

• Размещение светильников на потолке
• Высота установки розеток по ГОСТу
• Как расположить розетки на кухне

инструкция по самостоятельной установке выключателей

Установка выключателя света – обязательна в процессе ремонта, ведь выключатель – один из основных элементов осветительной системы. Они есть в каждом здании. Принцип работы этих электротехнических устройств одинаков, но конструкция у них может кардинально отличаться, а установка выключателя света требует специальных знаний. Их видов существует много: это и современные модели, и ретро выключатели с клавишами, поворотными ручками, тумблерами. Все они просты в монтаже, но важно, чтобы они были установлены в правильном месте и с соблюдением правил безопасности.

Домашнему мастеру будет полезно знать, какие бывают выключатели света для светильников, люстр или просто лампочек, какая модель для чего предназначена, какие существуют особенности монтажа и что для этого потребуется, какая проводка используется в том или другом случае. Здесь вы узнаете, как правильно установить выключатель света, чтобы он работал долго и безупречно. Мы расскажем об эксплуатационных особенностях разных типов этих устройств, а также об этапах монтажа самостоятельно.

Устройство выключателей

Во всех девайсах есть общий контакт неподвижный и один или несколько подвижных, приводимых в движение наружными клавишами на корпусе. Нормальное положение контактов — разомкнутое, то есть в отключенном состоянии, когда электрическая цепь между лампочкой и источником электроэнергии прервана и света в помещении нет. Когда пользователь нажимает на клавишу, подвижный контакт соединяется с неподвижным, цепь смыкается и электричество поступает на прибор освещения или розетку.

Двух-, трех-, четырехклавишные выключатели работают также, как и одноклавишные, но подвижные контакты перемещаются независимо. К каждому из них подключаются провода отдельной линии, от прибора они разветвляются или по разным осветительным приборам или розеткам, или идут в одну люстру к разным лампочкам. Многоклавишные выключатели экономят на стене место, упрощают работу по монтажу, при помощи них экономится электроэнергия, так как легко можно отключить ненужное количество элементов освещения или других электроприборов. Комбинациями клавиш осуществляют освещение помещения зонально или разделяют по уровням, а с использованием таймеров — по времени. При помощи проходных выключателей можно выключать свет, пройдя помещение и не возвращаясь ко входу.

Во всех типах выключателей в цепи разрывается фаза; в любом случае так должно быть для безопасности пользователей при ремонте этих устройств, светильников или люстр, замене лампочек в патронах.

Типы выключателей

Перечислять виды и типы электротехнических устройств для выключения освещения мы не будем, но опишем их две основные модификации.

1. Электровыключатели для наружного монтажа. Предназначены для установки во влажных помещениях (ванных комнатах, банях, подсобках, насосных). Их крепят на поверхностях стен, не делая углубления. Наружные — проще ремонтировать и обслуживать, но в эстетике они несколько уступают внутренним моделям.
2. Электровыключатели для скрытого монтажа. Для их установки нужно высверливать в стене углубление для коробки, штробить стену для прокладки проводки. Однако ретро проводку, как правило, делают наружной. Интерьерные стили начала ХХ века с использование выключателей и ламп в стиле ретро — это оригинальная мода современности.

Установка одних и других типов выключателей не требует много времени, если знать особенности устройства определенной модели, последовательность монтажа, а также, подготовить необходимый комплект инструментов.

Где устанавливать выключатели

Место для монтажа пользователь выбирает там, где ему будет удобнее всего им пользоваться. Однако сейчас существуют отраслевые требования, регламентирующие, как и где устанавливать выключатели, а также сам процесс монтажа. Это связано с особенностями прокладки электропроводки в зависимости от конструктивных элементов комнаты или здания. Основные сложности в монтаже связаны не с установкой самих выключателей, а именно с прокладкой электрических линий. Проводку надо проектировать и прокладывать изначально так, чтобы впоследствии ее не приходилось переделывать, что довольно хлопотно и затратно.

Выключатели рекомендуется размещать в одном помещении все на одном уровне, а положение клавиш «включить» у всех делать одинаковым. Положение «включить» обычно делается вверх, а если это поворотная ручка (как в ретро выключателях), то вправо. Сейчас выключатели размещают на высоте с уровнем дверных ручек, так удобнее пользоваться, особенно детям и людям с ограниченными возможностями. Привыкнув к такому расположению, человек автоматически выключает или включает свет, даже этого не замечая. Важно также и расположение выключателя относительно дверной коробки. Расстояние между ними должно быть не более 20 см и не менее 10 см, а располагать выключатель следует со стороны ручки двери.

В жилых комнатах монтаж делают внутри, в хозяйственных и технических помещениях — снаружи. В коридорах делают проходные, их также устанавливают с двух сторон лестниц, залов с двумя и более входами и выходами, в частных домах на крыльце и внутри здания.

Разновидности проводки и способы подключения

Под словом «провод» подразумевается одна изолированная жила, а двух- и многожильный провод называют кабелем.

Изоляция бывает одно-, двух- и многослойной, есть также кабели экранированные, для защиты от электромагнитных возмущений, которые отражаются на работе электрических приборов при включении или выключении электроцепи.

Жилы проводов и кабелей изготавливают из алюминия или меди. В современных зданиях алюминиевые провода уже не используют, так как по нормативам предусматривается только электрические проводки с медными сердечниками. В старых домах допускается эксплуатация алюминиевых проводов еще с тех времен, но при условии, что проводка еще соответствует нормам безопасности. Однако при основательной реконструкции таких помещений алюминиевые провода в обязательном порядке заменяются на медные. Это обусловлено тем, что медь выдерживает большие нагрузки, ведь сейчас используется много электрических бытовых приборов и устройств, которые могут работать одновременно. Особенно много электроэнергии потребляют:

• бойлеры;
• микроволновые печи;
• электрические радиаторы;
• котлы;
• стиральные машины.

Медные провода долговечнее алюминиевых, они не такие ломкие и менее подвержены окислению. Если в квартире есть линия с алюминиевыми проводами, то с медными ее не следует пересекать на соединениях. На таких скрутках быстро образуются окислы, не пропускающие ток, такие места сильно нагреваются, что может стать причиной пожара.

Жилы проводов бывают монолитные или состоят из множества нитей. Многопроволочные плетеные токопроводящие элементы гибче цельных, устойчивее на излом при множестве изгибов и перекручиваний. Одножильные провода с цельным сердечником используют в сборке электрических щитов, люстр, светильников, соединяют ими элементы управления линиями, но их не применяют для питания приборов и техники.

Двухжильный провод подходит для подключения одноклавишных выключателей. Трехжильный — для моделей с двумя клавишами, для проходных, для управления несколькими светильниками или отдельными лампами. Четырехжильные кабели используются в трехклавишных девайсах для управления группами осветительных приборов и там, где необходимо заземление.

Провод ПВС

Его применяют при ремонтах электросетей. С их использование изготавливают тройники, удлинители, кабели для питания бытовой техники, для подключения розеток и выключателей.

Провод ПБПП

Имеет плоское сечение с двумя или несколькими плетеными жилами. Марка ИБПП, это провода универсальные. Проводка из таких проводов считается высококачественной, и она значительно дороже. Ее проводят там, где предполагается большое потребление электроэнергии — в насосных станциях, в теплопунктах, на производствах со станками, в электрических сушилках и прочих объектах, где мощность сети превышает 1 кВт.

Важно знать не только маркировку, но и цвета изоляции, присущие тем или иным токоведущим каналам:

• желтый или зеленый цвет — заземление
• синий цвет — «ноль»
• коричневый — фаза.

В специальных марках многожильных кабелей фазовые провода бывают с белой изоляцией. Литерой «L» с цифровым значением обозначают точки соединений на схемах.

Принципы монтажа

Если не учитывать сложный монтаж систем проводки с проходными девайсами, о подключении которых мы расскажем ниже, то основных схем подключений выключателей существует две:

1. Коммутация проводников напрямую от источника питания к элементам освещения. К корпусу выключателя подводятся две линии: «0» и фаза. Он фактически сопрягается с распределительной коробкой.

Такая схема самая простая, хотя и применяется для реализации сложных схем подключения, ее может понять любой домашний мастер, имея только начальные электротехнические знания. Проводка обслуживается и модернизируется довольно просто. Однако для нее нужно большее количество кабеля, а провода укладывать в гофру или в штробы. Контактные соединения необходимо делать при помощи колодок в монтажных коробках. Такую проводку можно без особых сложностей модернизировать, изменить ее конфигурацию, без дополнений новыми линиями, а простую световую точку можно сделать многофункциональной. Прямое подключение к источнику энергии дает возможность дополнить линию регуляторами уровня освещения, датчиками движения.

2. Вынесенные выключатели. Такой способ предполагает разводку через распределительные коробки, а подведение к выключателям проводов — только для размыкания цепи.

В современных многоквартирных домах такая схема считается стандартной, хотя по ПУЭ не предписывается каких-либо обязательных конкретных схем. В таких электрических линиях используется минимум проводов, а традиция исходит еще со времен СССР, когда экономили на всём. Схемы линий также просты, и их может реализовать практически каждый хозяин квартиры.

Сложность монтажа девайса в таких схемах заключается в необходимости установки дополнительных коробок для разводки на каждый коммутатор. Для эстетики стен в стиле «евро» это не подходит. Да и в модернизации тоже есть свои сложности: чтобы установить дополнительный осветительный прибор, необходима прокладка новой линии. Вынесенный прибор поменять на сенсорный регулятор освещения (не резисторный) не совсем просто. Схема применяется только с применением одноклавишных выключателей без предполагаемой модернизации. Какую схему использовать в доме решает сам хозяин, исходя из того, какие затраты на электричество ему приемлемы.

Как правильно установить выключатель: пошаговая инструкция

1. Перед установкой следует подготовить необходимые инструменты и материалы. Потребуется как электромонтажный, так и строительный инструмент:

• перфоратор, болгарка, дрель, отвертки
• монтажный нож, инструмент для зачистки проводов от изоляции
• паяльник и припой или сварочное устройство для проводов
• индикатор фазы, вольтметр
• провода, изоляционная лента, термоусадочные трубки, контактные группы, гофра
• шпатель.

2. Если к точке размещений выключателей еще не подведены линии, то понадобится штроборез. Однако, это профессиональный инструмент, и он есть не в каждом доме, потому штробы придется делать болгаркой, в худшем случае зубилом и молотком, если метраж небольшой. Заметим, что в некоторых бетонных перекрытиях даже болгаркой делать штробы очень трудно. Но в кирпиче или гипсовых блоках канавки для проводов можно сделать и ручным инструментом.

3. На следующем этапе при помощи перфоратора и специальной цилиндрической фрезы нужно в стенах вырезать стаканы для коробок скрытых выключателей. Для наружной врезки в стену не делаются. Для сверления углублений в бетонной стене лучше купить алмазный бур, он дороже обычного, но затраты компенсируются значительной экономией сил и времени. В стене из гипсовых блоков вырезать стаканы можно при помощи дрели и даже шуруповерта.

4. Далее устанавливаем корпуса; подключать провода будем после строительных работ.

5. Смонтировав выключатели, подготавливаем цементный или гипсовый раствор. Замазываем щели на подрозетниках, всё тщательно выравниваем шпателем и даем время для застывания. Перед монтажом нужно заранее подготовить ведра и стройматериалы (алебастр, гипс, цемент, песок, воду).

6. Подсоединяем провода согласно схеме. Фазу следует подключать к подвижным клеммам, «ноль» — к сочлененному неподвижному контакту. Все новые модели имеют клемму для заземления, по условиям ПУЭ его нужно подключать. Для этого используется трехжильный кабель. При соединении проводов нужно соблюдать цвет изоляции: желтый с желтым, коричневый с только с коричневым и не иначе. Скрутку нужно залудить и пропаять для надежности, но только после проверки линии. В коробках провода лучше соединять сварочным устройством.

7. Собираем выключатели. Только это следует делать после тестирования линии, чтобы не пришлось лишний раз делать разборку, если что-то не работает как надо. Фазы на проводах определяем фазоискателем, а наличие напряжения на контактах — вольтметром. Если всё собрано верно, и линия работает, тогда надеваем декоративные накладки и крышки. Проверяем линию еще раз.

Монтаж накладного выключателя

Накладные, используют в линиях открытого типа, а также в местах, где нет возможности скрыть проводку. Однако при желании, их можно ставить и на точках со скрытой проводкой. Накладные выключатели обычно применяют для включения какого-либо одного элемента освещения, потому они по большей части одноклавишные или двухклавишные.

Установка скрытого выключателя

Скрытые, отличает от накладных тип и форма подрозетника, который монтируется в высверленное в стене углубление. Они выглядят более эстетично в сравнении с накладными устройствами. Однако ретровыключатели делают в основном накладные, а скрытые встречаются редко, так как они не соответствуют самой концепции ретро.

Подрозетники выключателей отличаются креплением для бетона и гипсокартона, на что нужно обращать внимание в магазине при покупке. Монтаж скрытого выключателя делается последовательно:

1. Выбираем место расположения, делаем разметку.
2. Разбираем выключатель.
3. Высверливаем перфоратором с цилиндрической фрезой углубление под подрозетник (в гипсокартонной плите просверливаем отверстие) диаметром на 1-2 мм больше диаметра подрозетника.
4. Устанавливаем и закрепляем подрозетник. В подрозетниках для бетонной или кирпичной стены имеются винтовые распорки, корпуса выключателей для гипсокартонных плит крепятся в отверстиях при помощи пружинных зажимов либо на саморезах (в дешевых моделях).
5. Проделываем штробы и укладываем провода, выводим концы в подрозетнике.
6. Подсоединяем провода с соблюдение фазы и цветов изоляции.
7. Проверяем работу линии.
8. Заделываем строительным раствором щели.
9. Собираем выключатель, надеваем накладку и крышку, вставляем клавиши.

Перед монтажом прибора помещение нужно обесточить, для уверенности можно протестировать выводы проводов при помощи вольтметра.

Установка проходных выключателей

Способ установки проходных выключателей отличается от обычного, так как основан на понимании принципа построения схемы. Проходные выключатели еще называют перекидными. Одна цепь замыкается с одной стороны, а замыкается с другой и наоборот. Производители на корпусах проходных моделей показывают схему устройства, но не на всех она есть, потому рассмотрим монтаж подробнее.

1. Нужно подготовить трехжильный кабель с разноцветной изоляцией. Напомним, коричневый — фаза, синий — «ноль», желтый — заземление.

2. Обесточиваем помещение, выключаем электричество в щитке.

3. В выключателе, расположенном возле распределительной коробки, выводим фазный провод и подсоединяем его к общей фазной клемме в коробке. Два других провода, согласно цветам, также подсоединяем соответствующим проводам в коробке. Если штроба уже заделана, тогда стоит проверить соответствие вольтметром.

4. Фазу светильника соединяем с фазой противоположного выключателя. Соединяем два остальных провода между проходными, соблюдая цветность.

5. Провода из распределительной коробки подключаем к светильнику.

6. Закрываем крышку коробки и собираем выключатель.

Работы по монтажу аналогичны уже описанной процедуре с другими типами выключателей. Включаем в щитке электричество и проверяем, правильно ли работает схема. Один и другой выключатель должен как выключать свет, так и включать. Если этого не происходит с каким-либо из них, тогда следует тщательнее разобраться в схеме и найти ошибку.

Сложнее дело обстоит с двухклавишными проходными выключателями. Они работают как две отдельные линии, каждая на свой осветительный прибор в разных комнатах или частях одного помещения. В них используются два трехжильных кабеля или один пятижильный.

Как подсоединить бесконтактный выключатель

Бесконтактный выключатель управляет освещением автоматически, работая как исполнительный элемент в паре с датчиком движения, датчиком освещенности или таймером. Датчик освещенности дает сигнал на выключатель, если на улице стемнело. Момент срабатывания можно регулировать по предпочитаемой степени потемнения на улице.

Бесконтактные выключатели можно использовать в качестве проходных. Входя в дом, не нужно включать свет рукой и выключать его с другой стороны. В таком случае необходимо установить датчик движения. Их модификации бывают инфракрасными, радиоволновыми, ультразвуковыми.

Свет в какой-либо комнате дома можно включать автоматически по времени. Для этого нужно установить с выключателем таймер. Бесконтактные, экономят электроэнергию, это рекомендуемые устройства, если дома есть дети, которые забывают выключать свет. Их монтаж ничем не отличается от описанных, нужно только знать, как подключить и настроить управляющее устройство — датчик или таймер.

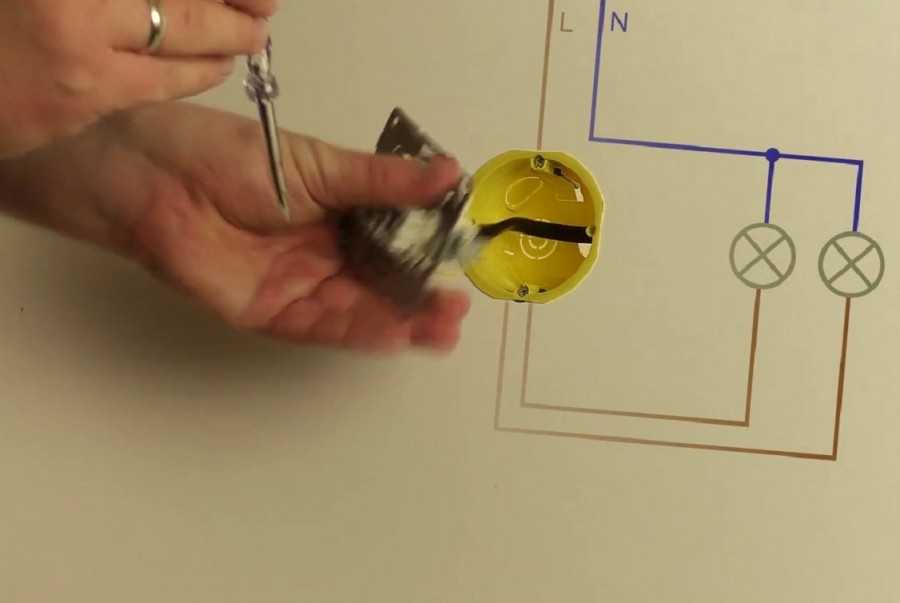

Как подсоединить выключатель с одной или несколькими клавишами

Чтобы подключить двух-, трех-, четырехклавишный выключатель, нужно проделать те же действия, что и при подключении одноклавишного. Только в этом случае еще добавляется необходимость правильного подсоединения линий на каждый осветительный прибор. Многоклавишный, может включать в люстре нужное количество лампочек, а также работать с розетками, датчиками или таймером, включая или выключая какую-либо бытовую технику.

Заключение

От правильности установки и подключения контактов выключателя зависит не только комфорт в доме, но и безопасность в плане защиты от поражения током или предотвращения возникновения пожара. Нужно правильно определить нагрузку, чтобы исключить искрение и перегрев с последующим коротким замыканием. Чтобы знать, как правильно установить выключатель света, нужно запомнить правила монтажа, которые мы описали. Надеемся, они станут вам полезны.

Как заменить выключатель света

Обновлено: 11.10.2022

Домашнее обслуживание для чайников

Изучите книгу Купить на Amazon

Не ждите часами следующего доступного электрика — замена выключателя света является справедливой легкий. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.

Как подключить выключатель света

Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки). Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

• Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

• Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

• Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл.» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.

1. Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

   Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

   Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

   Чтобы подключить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью длинногубцев. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, сила затягивания винта по часовой стрелке заставляла петлю плотнее оборачиваться вокруг винта.

6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

   Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

4. Снимите провода с выключателя.

5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

   В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.

1. Отключите питание выключателя на щитке или блоке предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

   В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

5. Подсоедините провода к соответствующим клеммам нового переключателя.

   Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи утопленных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

4. Снимите провода со старого выключателя.

   Диммерные переключатели

   обычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.

5. Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из переключателя диммера, с цветными проводами, которые были присоединены к клеммам на старом переключателе.

   Сначала скрутите провода вместе, а затем закрутите гайку.

6. Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.

   Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.

7. Прикрутите пластину переключателя.

8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

9. Включите питание.

Об этой статье

Эту статью можно найти в категории:

• Электрика ,

Как установить выключатель света

Поскольку не все чувствуют себя комфортно при работе с электричеством, используйте это руководство, чтобы помочь вам решить следует ли вам делать своими руками или нанять парня.

Требуемые материалы:

• Новый выключатель света
• Тестер напряжения
• Отвертка с плоским наконечником
• Доступ к Взломщику

---

Вам не нужно быть электриком, чтобы заменить выключатель света. Вам просто нужно помнить первый шаг: убедитесь, что питание выключено.

Этапы замены выключателя света

1. Отключите питание, найдя взломщика и отключив питание в комнате, в которой вы будете работать.
2. С помощью плоской отвертки снимите старую крышку выключателя света.
3. Перед началом работы дважды проверьте с помощью тестера напряжения на выключатель света. Если вы слышите звуковой сигнал, когда кладете тестер на провод, вернитесь к выключателю и убедитесь, что питание отключено.
4. После отключения питания вытащите переключатель с помощью отвертки.
5. Там будет два видимых провода, которые нужно будет отсоединить от старого выключателя. Для этого ослабьте винты сбоку переключателя.

Примечание. В новом доме третий провод будет обмотан вокруг синего винта на исходном выключателе. Этот провод является проводом заземления, и его нужно будет снова подключить к новому выключателю. В старом доме заземляющий провод не будет доступен для повторного подключения. * Если вы не уверены в проводах, вызовите электрика.

1. Прикрепите провода к новому выключателю света, затянув винты.
2. Убедитесь, что соединение плотное, и поместите выключатель обратно в стену.
3. Закрепите крышку.
4. Снова включите электричество и проверьте новый выключатель.

Совет HomeAdvisor:

Если вы живете в старом доме, лучше вызвать специалиста для работы с электричеством.

---

Установка или замена настенной пластины на новую, декоративную — это недорогой способ добавить немного дизайнерской изюминки в любую комнату вашего дома. Хотя вам не обязательно быть электриком, полезно знать типы доступных переключателей, инструменты, которые вам понадобятся, и части переключателя, прежде чем пытаться выполнить работу самостоятельно.

Типы переключателей

Переключатели пропускают энергию, размыкая и замыкая электрические цепи. Когда-то они были довольно упрощенными. Более новые модели предоставляют широкий спектр функций, таких как отложенное затухание и возможность запоминания различных предустановленных настроек. Все это говорит о четырех основных типах выключателей:

• Однополюсные выключатели света. Самый распространенный тип включает свет или бытовые приборы, щелкая выключателем вверх. Переворачивание вниз разрывает цепь, выключая свет или розетки.
• Двухполюсный переключатель. Двухполюсный переключатель также имеет положения включения и выключения и работает, включая и выключая что-либо из одной области. Однако двухполюсные выключатели часто используются для розеток и приборов, требующих 240-вольтовых цепей.
• Трехпозиционные переключатели. Трехпозиционный выключатель обычно используется парами и позволяет включать и выключать свет или розетку из двух разных мест. Эти переключатели не имеют маркировки включения или выключения, поскольку они меняются в зависимости от использования. Вы не можете использовать какие-либо другие переключатели для трехстороннего приложения, и они должны использоваться парами.
• Четырехпозиционные переключатели. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для управления осветительным прибором или розеткой из трех разных мест. Четырехпозиционный переключатель похож на двухполюсный, но на нем нет маркировки включения или выключения.

Каждый из этих основных типов может иметь дополнительные функции, включая регуляторы яркости, освещение, датчики присутствия, таймеры, датчики движения, а также защиту от воды и безопасности.

Необходимые инструменты и материалы

Очень мало компонентов, которые можно заменить менее чем за доллар, но это почти все затраты на однополюсный переключатель. Помимо покупки переключателя, вам понадобятся следующие материалы и инструменты:

• Крестообразная отвертка
• Инструмент для зачистки проводов
• Шлицевая отвертка
• Изолента
• Длинногубцы
• Тестер напряжения

Установка занимает около 10 минут . Имея всего несколько специальных инструментов, вы сможете справиться с работой, даже если вы никогда не занимались элементарными электромонтажными работами.

Детали выключателя света

Прежде чем приступить к этому проекту, полезно ознакомиться с тремя основными компонентами выключателя света.

• Переключатель и пластина. Переключатель и пластина — это детали, с которыми каждый имеет дело ежедневно. Пластина выступает в роли художественного барьера, закрывающего дыру в стене. Переключатель — это фактическое устройство, которое вы перемещаете вверх и вниз, и оно управляет включением или выключением света.
• Провода. Эти элементы видны после снятия пластины. Эти провода обеспечивают передачу на терминал, чтобы включить или выключить свет в зависимости от положения переключателя. Количество проводов зависит от размещения переключателя и от того, находится ли он в центре или на конце цепи.
• Клеммы. Клеммы определяют направление проводов в зависимости от положения переключателя. Он посылает электрический сигнал на схему, а затем на источник света или прибор. Ненадежные соединения с терминалом приводят к дефектам и сбоям в работе электрооборудования. Терминал часто имеет пластиковое устройство, которое можно повернуть, связав провода, чтобы обеспечить их надежное скрепление.

Как установить выключатель света

Подготовка:

• Сделайте снимок , показывающий, как электрические провода прикреплены к текущему выключателю, прежде чем разбирать их, чтобы облегчить установку и подключение нового выключателя.
• Используйте инструменты с резиновыми ручками и обувь с резиновой подошвой, чтобы оставаться в безопасности во время установки.
• Найдите предохранитель или автоматический выключатель, подключенный к выключателю, и, если в вашем доме используются предохранители, обязательно извлеките его из блока предохранителей, прежде чем продолжить.

Шаги:

1. Выключите питание. Снимите настенную пластину. Используйте тестер напряжения, чтобы убедиться, что питание безопасно отключено. Поместите записку на электрическую панель, предупреждающую других, чтобы они не включали питание.
2. Снимите и осмотрите выключатель и провода. Выкрутите крепежные винты и осторожно извлеките коммутатор из настенной коробки. Осмотрите проводку. Оборванный или ослабленный провод может быть причиной неправильной работы переключателя. Отсоедините провода от выключателя и приведите в порядок оголенную медь. Если провода подключены сзади, обрежьте провод как можно ближе к устройству и выбросьте все поврежденные провода.
3. Подготовьте провода для подключения к выключателю. Снимите изоляцию так, чтобы были видны три четверти дюйма медного проводника. Используя плоскогубцы с длинными губками, согните концы каждого провода в крючок, убедившись, что крючок достаточно компактен, чтобы поместиться вокруг винта клеммы.
4. Подсоедините провода к новому выключателю. Отвинтите все винты клемм на новом переключателе, пока их не станет слишком трудно крутить. Присоедините черный провод к латунной винтовой клемме, закрутив провод по часовой стрелке. Подсоедините белый провод к другой латунной винтовой клемме, намотав провод по часовой стрелке. Присоедините медный провод заземления к зеленому винту заземления, закрутив провод по часовой стрелке. Используя плоскогубцы с длинными губками, плотно сожмите концы проводов вокруг каждого винта и затяните винтовые клеммы.
5. Оберните корпус переключателя изолентой. Покрытие всех оголенных проводов и клемм изолентой обеспечивает безопасность.
6. Поместите выключатель в настенную коробку. Аккуратно согните провода и вставьте выключатель в настенную коробку. Затяните крепежные винты, чтобы прикрепить коммутатор к настенной коробке.
7. Крышка с пластиной переключателя.
