Как правильно выложить дымоход: как выложить трубу для камина или котла на крыше

Как выложить дымоход, чтобы не было неприятностей у хозяев дома

27.11.2019Ремонт0

Выкладка дымохода хоть и не доставляет особых проблем, но у новичков в этом деле очень часто случаются проблемы, исправлять которые приходится с помощью специалиста.

Из чего состоит печь?

Главный плюс кирпичной кладки в том, что он отлично сохраняет тепло, а значит снижает возможность образования пожара. Какие все-таки ошибки не стоит допускать, а к каким рекомендациям лучше прислушаться, будет рассмотрено в сегодняшней статье.

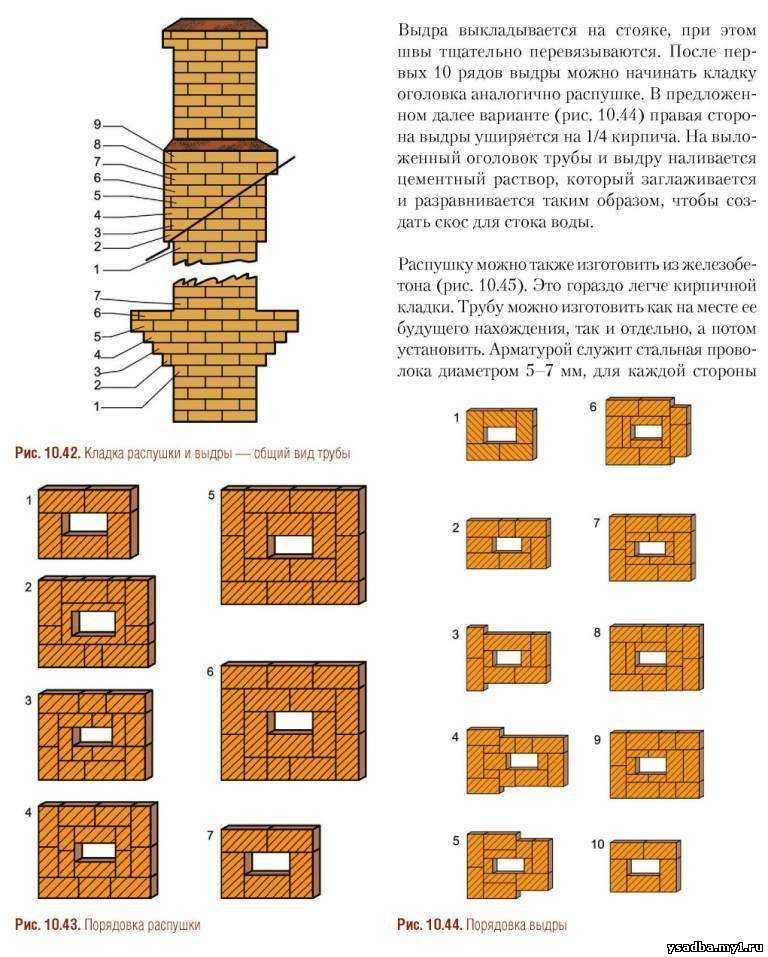

Ниже будут представлены элементы, составляющие дымоход:

1. Внешний, внутренний дымоход.
2. Распушка.
3. Выдра.
4. Шейка.
5. Оголовок.

Для того, чтобы правильно выложить дымоход, особенно если он из кирпича, стоит соблюдать дистанцию в 25 сантиметров от самого дыма. Главное отличие — это не только безопасность и поддержка тепла, но и морозостойкость.

При  выкладке необходимо опираться на построение дома. Часто новички в этой сфере думают как-то так «Сейчас дом, а печь уж как-нибудь поместится». Это главная ошибка, из-за которой дальнейший монтаж может понести негативные последствия.

Перед началом, желательно иметь в запасе такие инструменты как  молоток, мастерок, уровень, отвес и болгарку. Использовать лучше новые инструменты, чтобы в процессе работы не случилось никаких казусов, которые смогут все испортить

Важно! Нижепредставленные требования и рекомендации не дают гарантий!

Советы, рекомендации и условия монтажа дымохода:

• при нехватке энергии для прогрева кладки, необходимо обеспечить быстрый прогрев. Иначе это может привести к охлаждению, а значит отдачи тепла стенкам;
• в ситуации, когда энергии не хватает для пробития пробки, которая находится в самой холодной части, необходимо теплоизолировать базальтовой ватой участки. Такая проблема может привести к непроходимости горячего воздуха, и прогрева помещения;
• коррозиознная стойкость. Её отсутствие погубит всю конструкцию при малейшем выделении конденсата. Необходимо выбирать материалы, которые смогут противостоять агрессивной кислотной среде;
• гладкость поверхности стенок.

Дымоход из кирпича прослужит гораздо дольше, нежели из других материалов. Выкладывать его проще, а стоит он дешевле.

Для начала надо произвести выкладку надсадной трубы. Затем можно приступать к выполнению распушки, это внутреннее расширение, которое не отражается на внешнем виде. Она необходима для  сохранения рассечения. После этого этапа, идет выкладка до внутренней части стояка. Далее идет выдра — еще одно расширение, оно не должно достигать больше 10 сантиметров.

Нужно обращать внимание на качество кирпича, так как далеко не каждый может подойти. Кирпич третьего сорта конечно хорош на сжатие, но ударные нагрузки, это не для него. Распознать его можно по громким звукам. Мороз переносит плохо, присутствует высокая теплопроводность. При выборе второго сорта внимание привлечет слишком пористая структура, и наличие более оранжевых оттенков.

Если его бросить, то звук будет глухой. Такой использовать в ремонте не рекомендуют. И наконец первый сорт, отличается как стоимостью, так и звонкий звук.

Лучше в этом деле не экономить, а отдать предпочтение качественным материалам с высокой прочностью и морозостойкостью. Второй и третий сорт не подойдут из-за своих технических характеристик. Кирпич используется везде, даже если печь металлическая.

Комментарии⁰ Поделиться:

Загрузка …

как правильно сложить своими руками

Содержание:

• Особенности
• Достоинства
• Недостатки
• Что нужно знать о кирпичных дымоходах
• Кирпич для дымохода
• Раствор для кирпичной кладки
• Строительство
• Каминный дымоход
• Дымоход над мангалом
• Дымоход печи камина
• Заключение

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С ⁰, а шамотный до 1000 С ⁰.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена
   кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.
4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Компоненты раствора	Виды кладки
	«Тело» печи	Труба внутри помещения	Труба снаружи помещения
глина	1	-	-
песок	1	5	2-3
известь	-	-	1
цемент	-	1	1

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Совет! Для определения густоты, можно зачерпнуть раствор мастерком и посмотреть, как он себя поведёт. При правильном соотношении воды, раствор останется на инструменте, и не будет растекаться.

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Важно! Планировать строительство кирпичного дымохода лучше всего ещё на этапе возведения дома. Так как потолочное перекрытие и кровля могут не позволить возвести прямую трубу, и понадобится строить повороты. А любое колено дымохода из кирпича будет постоянно собирать на себе нагар и сажу.

Каминный дымоход

Дымоход для камина из кирпича имеет дополнительный элемент, так называемый – «дымовой зуб». На фото выше видно, что он располагается прямо над топкой и служит препятствием обратной тяге.

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Как увеличить тягу в дымоходе

• 31 марта 2021 г.

Тяга — это движущая сила, которая тянет дым вверх по дымоходу, позволяя огню эффективно гореть в камине или дровяной печи. В камине или дровяной печи с плохой тягой будет трудно разжечь огонь, и из-за передней части камина или дровяной печи будет подниматься дым. Дым, идущий из камина или дровяной печи, очень неприятный и вызывает пятна копоти на стенах и потолке. Это также приведет к тому, что в доме будет пахнуть дымом и сажей, что сделает ваши жилищные условия не идеальными. Улучшение тяги дровяной печи или камина обеспечит выход дыма из дома.

1. Начните с горячего, быстрого огня

Запуск холодной дровяной печи с помощью горячего, быстрого огня вызовет тягу быстрее всего. Если вы будете лениво разводить огонь, в вашем жилом помещении останется много дыма. Лучше всего разжечь огонь быстро и быстро. Выработка большого количества тепла в дымоходе заставит тягу начаться быстрее и эффективно вытянет дым вверх по дымоходу. Лучше всего разжигать огонь методом «сверху вниз».

Как: развести костер сверху вниз

Техника розжига огня сверху вниз создает больше тепла, направленного в дымоход, и увеличивает тягу. Вы начнете с больших кусков дерева нормального размера для основания костра. Затем положите слой бумажных шариков или узелков на нижний слой. Следующий слой будет состоять из еще 5 или 6 мелко расколотых кусков дерева диаметром от 2 до 3 дюймов. Далее еще один слой бумаги. Сверху положите очень тонкий слой растопки и накройте его узлами бумаги. Узлы заставят бумагу гореть медленнее. Когда верхний слой воспламеняется, каждый из следующих двух слоев загорается, создавая нисходящий огонь. Важно пересекать слои древесины, создавая турбулентность для огня. Турбулентность имеет решающее значение для эффективного горения древесины. Плотно сложенные дрова не будут иметь достаточного движения, чтобы воздух стал достаточно турбулентным, чтобы разжечь огонь.

2. Сжигание дров с очень низким содержанием влаги

Ключом к получению горячего и быстрого огня является сжигание дров с содержанием влаги 20% или ниже. Древесина с высоким содержанием влаги будет гореть медленно и потеряет большую часть эффективности древесины. Огонь в основном выпаривает лишнюю влагу, прежде чем древесина может полностью сгореть. Влажная древесина сделает метод розжига сверху вниз чрезвычайно трудным. Хорошая тяга начинается с хорошо зажженного огня.

Как: использовать бревна с содержанием влаги менее 20%

Лучший способ получить древесину с низким содержанием влаги — правильно складывать и хранить древесину. Как и при разведении костра, дрова следует укладывать свободно, чтобы воздух мог свободно перемещаться вокруг дров. Дрова следует складывать снаружи и накрывать, чтобы на них не попал проливной дождь. Это позволит ветру пройти сквозь древесину и высушить ее. Не следует плотно накрывать древесину брезентом. В этом случае дождь может не попадать на древесину, но брезент удерживает влагу внутри ворса, вызывая образование конденсата, из-за которого древесина сохнет дольше. Твердые породы, такие как дуб, клен и ясень, являются лучшими видами древесины для сжигания в камине или дровяной печи. Древесина лиственных пород при правильном хранении может храниться от 1 до 2 лет в зависимости от размера расколотых бревен. Покупка влагомера — лучший способ измерить влажность древесины.

3. Улучшение воздушного потока вокруг огня

Разведение горячего огня имеет решающее значение для хорошей тяги дымохода. Один из способов улучшить производительность топки — добавить каминную решетку.

Как: использовать решетку для камина

Решетка для камина позволит большему движению воздуха через дерево, создавая больше турбулентности, которую любит огонь. Каждый дровяной камин должен иметь каминную решетку. Если у вас есть дровяная печь, вам придется проконсультироваться с производителем печи, чтобы определить, одобрена ли каминная решетка для этой конкретной печи. Новые дровяные печи с рейтингом EPA предназначены для полной загрузки печи дровами, что обеспечивает более длительное время горения. Решетка камина может фактически снизить эффективность печи с рейтингом EPA, заставляя дрова гореть быстрее. Хотя это поможет улучшить тягу, это снизит эффективность печи. Сжигание каминной решетки в дровяной печи также может привести к аннулированию гарантии на печь. Вы бы хотели проконсультироваться с производителем, прежде чем принимать такое решение.

4. Прогрев дымохода

Один из лучших способов создать тягу в холодном дымоходе – это заправить и нагреть дымоход. В очень холодном климате это может потребоваться даже для создания сквозняка. Очень холодный дымоход может создать холодный пузырь, который в основном блокирует дымоход и тягу. Если вы попытаетесь разжечь огонь с очень холодным дымоходом, вы можете наполнить дом дымом, потому что дымоход настолько холодный, что тепло от огня не может обогнать холодный дымоход, в результате чего камин или дровяная печь дымят.

Как: заполнить дымоход перед тем, как разжечь огонь или увеличить высоту решетки или корзины

Существует множество способов предварительного нагрева дымохода. Вы можете использовать обычные предметы домашнего обихода, такие как фен, большую свечу с тремя фитилями, тепловую пушку или ручную пропановую горелку, чтобы предварительно нагреть дымоход. Поместите нагревательный элемент в дымоход на минуту или две, и это может создать достаточно тепла, чтобы создать сквозняк. Существует также продукт под названием Draw Collar, который представляет собой нагревательный элемент, встроенный в секцию печной трубы. Это создаст до 400 градусов внутри печной трубы и выгонит дым в дымоход. Draw Collar — лучший продукт, гарантирующий, что у вас не будет дымить дровяная печь, когда вы пытаетесь зажечь ее при холодном запуске.

5. Обеспечьте достаточное количество воздуха, чтобы заменить потерянный воздух

Ключевым компонентом для сжигания древесины является кислород и свежий воздух. Чем больше у вас свежего воздуха, тем горячее будет огонь. Когда огонь горит, он вытягивает весь свежий воздух из дома, продолжая гореть. Может быть момент, когда огонь истощит комнату свежим воздухом, и огонь начнет дымиться и угаснет.

Как: открыть окно или вентиляцию в комнате, в которой находится дымоход

В новом доме, построенном с учетом энергоэффективности и герметичности, дровяная печь или камин могут быстрее вытягивать свежий воздух, тем самым препятствуя черновик. В этом случае вы можете приоткрыть окно или дверь на несколько минут, чтобы обеспечить свежий воздух печи или камину. Вы также можете установить забор свежего воздуха непосредственно в дровяную печь, чтобы обеспечить постоянную подачу воздуха в печь, если печь оснащена такой возможностью. Вы можете установить вытяжку для забора свежего воздуха сбоку от дома и провести трубу через стену к задней части печи. Очень важно установить приток свежего воздуха в недавно построенном доме, который спроектирован так, чтобы быть чрезвычайно герметичным.

Что делать, если эти шаги не улучшают тягу вашего камина?

Возможно, вы все делаете правильно, когда храните дрова, разводите огонь и топите печь, но у вас по-прежнему плохая тяга. Это может быть результатом конфигурации вашего дымохода или печных труб. Отдельно стоящая дровяная печь никогда не должна иметь более двух изгибов под углом 90 градусов в конфигурации трубы печи. Более двух 90-градусных колен препятствуют тяге, потому что выхлоп оказывает слишком большое сопротивление. Вы можете решить эту проблему, изменив конфигурацию печных труб и используя колена с углом 45 градусов вместо 9.локти 0 градусов.

Другой причиной может быть длинный участок горизонтальной печной трубы. Дым и тепло стремятся подняться вверх, но наличие длинного горизонтального участка печной трубы заставит дым подниматься медленнее и ухудшит тягу. Горизонтальная печная труба также не должна быть по-настоящему горизонтальной. Труба печи должна иметь высоту не менее 1/4 дюйма на фут горизонтальной трубы печи, ведущей к дымоходу. Длина горизонтальной трубы печи не должна превышать 50% высоты дымохода. Простая реконфигурация трубы печи могут кардинально изменить и помочь тяге печи.Если вы решите не изменять конфигурацию труб печи, вы можете использовать встроенный вентилятор, создающий тягу. Автоматический вентилятор AD-1 крепится сбоку одностенной печи трубу, и дым будет подниматься и выходить наружу, создавая лучшую тягу.0007

Причина, по которой у камина может быть плохой дымоход, может заключаться в недостаточном размере дымохода. Это происходит чаще, чем вы хотели бы видеть. Самый большой строительный провал, который может случиться, — это когда камин был построен слишком большим для размера дымохода. Если размер дымохода не соответствует размеру отверстия камина, это приведет к плохой тяге. В дымоходе просто недостаточно места, чтобы учесть объем дыма, создаваемого большим камином. Общее правило заключается в том, что площадь дымохода должна быть не менее 1/12 площади торца камина для круглых дымоходов и не менее 1/10 площади камина для квадратных и прямоугольных дымоходов с соотношением сторон менее 2 к 1. Для прямоугольных дымоходов с соотношением сторон более 2 к 1 размер дымохода должен быть не менее 1/8 торцевого отверстия камина. Если вы обнаружите, что у вас есть камин, в котором дымоход слишком мал для камина, вы можете улучшить тягу, уменьшив размер отверстия камина. Этого можно добиться, установив дымовую защиту на верхний край камина. Это эффективно уменьшит высоту каминного проема, уменьшив площадь камина. Если размер дымохода слишком мал для камина, вы можете установить верхний вытяжной вентилятор Enervex для выпуска дыма и создания положительной тяги.

Одной из наиболее частых причин плохой тяги в камине и дровяной печи является недостаточная высота дымохода. Несмотря на то, что ваш дымоход может соответствовать нормам и иметь правильную высоту над крышей, ваш дымоход все еще может быть недостаточно высоким для правильной тяги. Как правило, чем больше расстояние между горячим огнем и наружным холодным воздухом, тем сильнее сквозняк. Производители дровяных печей обычно заявляют, что минимальная высота дымохода должна быть не менее 15 футов. Согласно их тестам, 15 футов — это высота, при которой у вас будет оптимальная тяга. Вы можете установить специальный удлинитель дымохода, чтобы увеличить высоту дымохода и улучшить тягу.

Если ваш камин или дровяная печь какое-то время работали отлично, и вы начинаете замечать, что в них нет сквозняка, как всегда. Причиной может быть грязный или забитый дымоход. Когда в дымоходе начинает накапливаться креозот, площадь дымохода начинает уменьшаться. Если дымоход засорен и на стенке дымохода скопилось слишком много креозота, у него не будет достаточно места для надлежащей тяги. Самый простой способ решить проблему с тягой в такой ситуации – просто прочистить дымоход. Роторная система очистки SootEater — отличный инструмент для очистки дымохода. Щеточная насадка проникает в каждую щель облицовки дымохода, удаляя креозот со стенок дымохода, создавая в дымоходе надлежащее пространство для правильного выпуска дыма. Не говоря уже о том, что чистка дымохода чрезвычайно важна для предотвращения возгорания дымохода.

Опубликовано в Статьи и информация: Сделай сам и Информация о дымоходе подрядчика, Блог трубочиста и Камины, Дровяные печи и вставки

Связанные сообщения

Инструкции по строительству | Полые стены

Введение

В каждом построенном доме, скорее всего, потребуется как минимум один камин и дымоход. Камины могут быть сконструированы как для открытого огня, так и для закрытых приборов, то есть печей. Чтобы избежать будущих дорогостоящих мер по исправлению положения, важно следовать основным передовым методам строительства, изложенным на следующих страницах.

Каминные ниши

У стены для вечеринок

При установке каминов у стен для вечеринок толщина стены между каминами должна быть не менее 200 мм.

Обратите внимание: В домах, где 2 камина расположены в одном доме, толщина стены между каминами и дымоходами должна быть не менее 100 мм по всей высоте.

Необходимо следить за тем, чтобы все отверстия в местах прохождения труб через блокировку были полностью герметизированы. Неправильная герметизация отверстий позволяет дыму проникать в воздуховод, что приводит к проникновению дыма в помещения первого этажа.

Диаграмма C103 — Типовое расположение дымохода

Камины на наружных стенах

Важно, чтобы толщина задней части ниши в камине была не менее 200 мм, или чтобы внутри полости был какой-либо материал. является негорючим. Размеры негорючей зоны показаны выше.

Схема C104 – типичная ниша для камина спиной к спине по обе стороны от стены для вечеринок

Схема C105 — Типовая ниша для камина на наружной стене — вид сверху

Схема C106 — Типовая ниша для камина на наружной стене

«Зазубривание» не допускается; Блокировка дымохода должна быть построена с той же скоростью, что и другие блоки.

Отверстия для камина

Если горловина на камине плохо сформирована, будут сквозняки. В идеале горловина должна быть под 45 градусов. Кроме того, если отверстие в верхней части камина слишком высокое, дымоход не будет правильно тянуть.

Дымоходы

Рекомендации по установке дымоходов:

• Использование сборных дымоходов.

• Использование патрубков или вкладышей дымохода с притвором, раструбом вверх, для соединения вкладышей следует использовать огнестойкий раствор.

• Вкладыши дымоходов должны быть заполнены смесью песка, цемента и извести, чтобы никакие части вкладышей дымоходов не касались кладки. Песчано-цементная смесь должна быть следующей: 1 часть цемента, 1 часть извести и 12 частей песчаной смеси.

• Сухая смесь никогда не должна использоваться, убедитесь, что смесь смочена водой.

• Используйте только дымоход диаметром более 194 мм или квадратный дымоход эквивалентных размеров.

Схема C107 – Типовая установка сборных перемычек для сбора дымохода

Схема C108 – Типовая деталь дымохода на уровне первого этажа

I.S. EN 1457-1: 2012 Дымоходы. Глиняные/керамические вкладыши для дымоходов. Часть 1. Вкладыши для дымоходов, работающие в сухих условиях. Требования и методы испытаний, а также I.S. EN 1457-2: 2012 Дымоход. Глиняные/керамические вкладыши для дымоходов. Часть 2. Вкладыши для дымоходов, работающие во влажных условиях. Для выбора соответствующего класса вкладышей для дымоходов следует использовать требования и методы испытаний. Класс A1 N1 должен быть правильным классом в нормальных условиях.

И.С. В EN 1457: 1999 указано, что все вкладыши дымоходов должны быть маркированы: «EN 1457», идентификатором производителя и датой его создания, а также номером или номерами класса.

Конструкция камина

Настоятельно рекомендуется использовать предварительно отформованную перемычку для сбора дымохода, так как очень важно правильно сформировать горловину. Чтобы не допустить дымления, размеры камина следует проверять и контролировать таким образом, чтобы высота от верха колосниковой решетки до нижней стороны перемычки дымохода составляла менее 550 мм.

Диаграмма C109 — Типовой разрез камина и подвесного деревянного пола

Плиты — Установка

Существует 2 основных типа плит, а именно, жидкотопливные и твердотопливные. В обоих случаях кухонные плиты следует устанавливать, исходя из рекомендаций и требований, установленных производителем. Это важно для обеспечения достаточной тяги, а также для снижения риска образования конденсата в дымоходе.

Жаропрочные плиты

Следует обратить внимание на инструкции изготовителя в отношении масляно-топливных плит, так как может потребоваться выравнивание стандартного 200-мм дымохода 150-мм дымоходом из нержавеющей стали для ограничения образования конденсата.

Твердотопливные плиты

При работе с твердотопливными плитами следует учитывать два момента: расположение и конструкцию сажевого ящика и тип сжигаемого топлива. Некоторые материалы имеют большее содержание влаги, чем другие. Если в дымоходе образуется конденсат, это может привести к тому, что смолистое вещество будет стекать по дымоходу. Дерн или дерево с высоким содержанием влаги значительно увеличивают риск образования конденсата.

Работа печи на слабом огне, особенно для таких материалов, как древесина или торф, может привести к тому, что газы, поднимающиеся вверх по дымоходу, остынут и превратятся в жидкость. Это может привести к тому, что смолистое вещество будет стекать по дымоходу и повредить плиту. Когда это возможно, сжигание при высоких температурах предпочтительнее сжигания при низких температурах.

Газовые приборы

Устанавливать газовые приборы должны только квалифицированные специалисты. Газовые приборы должны быть установлены в соответствии с инструкциями производителя.

Примечание по вентиляции

Технический документ F Строительных норм и правил определяет требования к вентиляции помещений, которые необходимо соблюдать.

Отделка на уровне первого этажа

Горючие материалы вокруг кирпичного или блочного дымохода должны находиться на расстоянии не менее 200 мм от дымохода и 40 мм от наружной поверхности кирпичного или блочного дымохода или каминной ниши, если длина ширина кирпичной или блочной кладки не менее 100 мм.

Все металлические крепления, используемые для крепления горючего материала, должны находиться на расстоянии не менее 50 мм от дымохода. Все лаги пола, которые упираются в дымоход, должны быть обрезаны.

Как показано на рисунке, при использовании двух балок для формирования балок для обрезки и обрезки балки их следует прибить на расстоянии 450 мм от центра балки на расстоянии 20 мм от верха и низа балки. Балки также могут быть закреплены болтами на расстоянии 1 м от центра. Одна из проблем с использованием этого метода заключается в том, что может быть трудно получить подходящие подвесы для балок.

Диаграмма C110 — Минимальные зазоры, необходимые для задней к задней,

Диаграмма C111 — Типичная деталь балки Perpendicular в Стэк -Стек

Стеной C112 — Тип.

Обратите внимание

1) Всегда поддерживайте балки на одинарных стальных подвесах; никогда не встраивайте балки в стены для вечеринок.

2) Соблюдайте указанные размеры дымохода до кровельного покрытия. За пределами кровельного покрытия расстояние между дымоходами может быть уменьшено с 200 до 100 мм, если это не повлияет на устойчивость конструкции.

3) Размер, отмеченный * выше, показан равным 200 мм для соответствия блочным рядам. Однако размер может быть 100 мм, если это необходимо/предпочтительно.

Обрешетка, используемая для поддержки балки триммера вместе с гвоздями, должна быть указана инженером. Назначенный инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма C113 — Типичная деталь балки перпендикулярно дымовой трубе — Фрагмент A и B

Диаграмма C114 — Типичная деталь балки, перпендикулярная стеку дымовой трубы — Альтернативная деталь B

Высота трубки

Минимальная высота для chimneys следующие:

• , если CHIMNEYS:

  9000 2

• , if CHIMNEYS:

• . мм конька, дымоход должен быть выше конька более чем на 600 мм, при условии уклона кровли более 10 градусов.

• В других случаях выход дымохода должен находиться не менее чем на 1 м выше самой высокой точки контакта дымохода со скатом крыши.

• Для плоских крыш выход дымохода должен находиться на высоте 1 м над уровнем крыши.

Важное примечание – Дымоход, расположенный ниже уровня конька, может не тянуть должным образом.

Диаграмма C115 – Технический документ J Требования к высоте дымохода

Расширения плоской крыши

Следующие диаграммы иллюстрируют рекомендации, изложенные в Техническом руководящем документе J.

Как указывалось ранее, для правильной вытяжки дымохода дымовая труба должна быть на уровне конька или выше. Высота и ширина дымохода должны быть достаточными для обеспечения устойчивости.

Диаграмма C116A — Типичные требования к минимальной высоте для дымоходов на растяжениях плоской крыши

Диаграмма C116b — Типичная минимальная высота. для дымоходов на надстройках плоской крыши

Высота и ширина дымохода

Дымоходы, как правило, не предназначены для установки спутниковых антенн или антенн.

Чрезмерно тонкие дымоходы могут опрокинуться при сильном ветре. В некоторых случаях, когда информация о местоположении и скорости ветра может указывать на необходимость изменения пропорций дымохода, пропорции могут быть изменены, а их стабильность подтверждена расчетами.

Диаграмма C117 — Высота дымохода

ПРИМЕР

Высота (H) при стандартной ширине (W) 440 мм, расположенной на площадке, где скорость ветра менее 26 м/с, должна быть менее 1760 мм (440×4,0) . Если на площадке было больше 26 м/с, то высота должна быть меньше 1540 мм (440х3,5).

Бунгало

Дымоходы в бунгало должны располагаться на высоте не менее 4,5 м над верхней частью камина, это обеспечит правильную тягу дымохода.

Диаграмма C118 — Типичные дымоходы в бунгало

Антенны и сателлиты никогда не должны крепиться к дымоходам, если дымоход не рассчитан на нагрузку. Как правило, дымоходы не рассчитаны на такие нагрузки.

Выход дымохода должен находиться более чем на 1 м выше и на расстоянии 2,3 м от любого открывающегося светового люка, как указано ниже.

Диаграмма C119 — Минимальная высота отверстия дымохода относительно отверстий

Заглушка дымоходов

DPC должен быть установлен под заглушкой дымохода, чтобы предотвратить попадание дождя в верхнюю часть трубы. Перед заливкой и укупоркой на месте рекомендуется использовать сборную заглушку. На приведенной ниже схеме показана типовая бетонная облицовка дымохода на месте.

Диаграмма C120 – Типовая облицовка дымохода – монолитный бетон

Оштукатуренная дымовая труба со сборным железобетонным колпаком дымохода и надлежащим образом загерметизированным сверху дымоходом является наиболее эффективным доступным методом предотвращения проникновения дождя.

При установке заглушки убедитесь, что между нижней стороной заглушки и раструбом дымохода остается зазор, чтобы дымоход мог удлиниться из-за головки.

Металлический лоток DPC

Металлический лоток DPC требуется для сплошных дымоходов из кирпичной кладки. Лоток предназначен для предотвращения проникновения влаги, поглощаемой кладкой в ​​штабеле, вниз.

Металлический лоток должен быть изготовлен из цветного металла, свинца (код 5) или нержавеющей стали. Он ни в коем случае не должен быть изготовлен из оцинкованной стали или пластика. Во избежание коррозии и во избежание окрашивания окружающих материалов свинцовые лотки следует покрывать битумной краской в ​​местах соприкосновения с раствором.

Соответствующие ступенчатые свинцовые накладки должны быть установлены вместе с металлическим поддоном DPC. Металлический ЦОД должен быть установлен не менее чем на 150 мм выше самой нижней точки пересечения трубы с кровлей.

Схема C121 — Типовой лоток ДПК — металлический

Схема С122 — Типичное расположение металлического лотка ДПК в дымовой трубе

Слив воды происходит через сливной лоток. Проемы можно создать двумя способами. Один из способов — оставить открытыми перпендикулярные швы в кирпичной кладке или, в качестве альтернативы, можно использовать запатентованные пластиковые вентиляционные отверстия. Пластиковые форточки устанавливаются в вертикальных швах при возведении рядов кирпичной кладки.

Когда сливные отверстия и водоотводные каналы свободны от раствора, вода стекает из поддона по свинцовой гидроизоляции на крышу. Однако, если дренажные отверстия и дренажные каналы будут заблокированы, в поддоне будет скапливаться вода, что приведет к сырости, как показано на рисунке.

Для мансардных крыш, где задняя часть лотка находится в жилой зоне, необходимо предусмотреть дополнительный выступ, чтобы предотвратить попадание воды в помещение. Альтернативой этому является установка 2 лотков DPC.

Предотвращение задымления и дефектов

В приведенной ниже таблице выделены наиболее распространенные неисправности, связанные с конструкцией дымоходов и каминов.
