Плитный фундамент для дома из газобетона

В последние годы монолитные железобетонные плиты стали особенно популярны, прежде всего, благодаря одной своей разновидности – утеплённой шведской плите. Плитные фундаменты действительно имеют целый ряд достоинств. Впрочем, недостатков они также не лишены. Сегодня мы расскажем о самых востребованных типах таких фундаментов, об их плюсах, минусах и специфике их устройства.

Плита – сплошное монолитное железобетонное основание под всем зданием. В малоэтажном домостроении наиболее востребованы плиты незаглублённые («плавающие») либо мелкого заложения. Именно их мы и будем рассматривать.

Фото: “Дневник Домостроителя”

Начнём с плюсов и минусов этого типа фундаментов.

Плюсы

  • Монолитная плита имеет большую площадь опирания на грунтовое основание, что позволяет ей нести серьёзные нагрузки, в том числе неравномерные (например, стены в сочетании с колоннами). При необходимости легко усилить бетонный фундамент с помощью дополнительного армирования.
  • Плита работает как единое целое поэтому осадка фундамента, как правило, равномерная.
  • Плита позволяет легко вносить изменения в проект строящегося дома, так как фундамент не “привязан” к расположению несущих конструкций: можно убрать или добавить несущую стену в любом месте, при этом переделывать фундамент не нужно.
  • Плита – отличный вариант для участка с проблемными грунтами: слабонесущими, пучинистыми, с высоким уровнем грунтовых вод. Хотя для грунтов с очень слабой несущей способностью (например, торфяников) плита не подходит: есть риск её неравномерной осадки и деформации.
  • Плита позволяет сэкономить на стяжке пола первого этажа, если поверхность фундамента идеально выровнена и отшлифована. И тогда при отделке можно обойтись наливным полом, что уменьшает не только затраты на отделку, но и количество влажных работ.
  • В плиту можно встроить систему водяного тёплого пола.
  • Плиту сравнительно просто сооружать, ошибки маловероятны. Впрочем, это плюс, скорее, для строителей, чем для заказчика.

Фото: “Техдом”

Минусы

  • Монолитная плита – очень дорогая в силу большого расхода бетона и арматуры, необходимости применять бетононасос или миксер для заливки бетона. Под плиту обычно не нужно выкапывать значительное количество грунта, но объём земляных работ всё равно больше в сравнении с некоторыми другими типами фундамента. Как правило, монолитная плита дороже, чем мелкозаглублённый ленточный фундамент с полами по грунту, который на многих объектах вполне может заменить плиту.
  • Необходимы особые конструктивные решения, если плиту укладывают на пучинистый грунт.
  • Монолитная плита подходит для ровных участков, с минимальными уклонами и простым рельефом. Технически на участке с небольшим уклоном тоже можно выполнить плиту – в ступенчатом варианте. Но это обернётся перепадом высот на первом этаже здания. Также практикуют выравнивание места под застройку за счёт насыпного грунта (обычно крупнозернистого песка, гравия, щебня).
    Но есть риск частичной осадки подсыпки, что может привести к деформации фундамента.
  • Плитный фундамент, как правило, предполагает низкий цоколь, а это не лучшее решение для регионов со снежными зимами. С другой стороны, низкий цоколь позволяет создать безбарьерную среду, удобную для обитателей дома.
  • Основные инженерные коммуникации проводят через конструктив фундамента ещё до заливки бетона. Поэтому нужно на этапе сооружения нулевого цикла иметь детальный дизайн-проект дома и точные параметры точек ввода трубопроводов. Если рабочие промахнулись или домовладельцы в процессе строительства решили слегка изменить расположение сантехнического оборудования, то внести коррективы после заливки бетона уже не получится. Увы, труба, выведенная прямо в будущую несущую стену – не такая уж и редкость в отечественном домостроении. Кроме того, ремонт коммуникаций, находящихся внутри бетонной плиты, крайне затруднён.
  • Вместе с фундаментом обязательно нужно устраивать утеплённую отмостку. При этом не стоит оставлять плитный фундамент без отмостки на зиму. Если вы решили сначала возвести фундамент, а через какое-то продолжительное время строить дом, то отмостку нужно сооружать вместе с плитой в тот же год.

Виды плитных фундаментов

  • Плоская плита, с одинаковой толщиной по всей площади.
  • Плита, дополненная рёбрами жёсткости.

Ребристая плита совмещает в себе плитный и ленточный фундаменты. Прямоугольные или трапециевидные выступы (рёбра) – это по сути железобетонные ленты, которые устраивают под всеми несущими стенами, то есть по периметру здания и под внутренними стенами, которые будут нести нагрузку. А под остальным домом находится плита, объединённая с рёбрами в единый монолит. Рёбра бывают направленными вниз или вверх.

Ребристая плита. Фото: “Техдом”

Ребристая плита позволяет реализовать более высокий цоколь, а также уменьшить толщину основной горизонтальной части фундамента, сокращая расходы на бетон и арматуру. Кроме того, плита с рёбрами, обращёнными вниз, лучше, чем плоская, сопротивляется воздействиям, которые возникают при морозном пучении грунта или неравномерной осадке здания, что особенно актуально в случае ослабленных грунтов.

Конструкция плиты

Высоту (толщину) плиты и её конструктивное решение выбирают на основании расчёта, где учитывают тип грунта, нагрузки – собственные (стены, перекрытия, крыша) и эксплуатационные (снеговых и пр.), а также другие факторы. Обычно высота плоской плиты – 200-300 мм, для одного-двухэтажного газобетонного дома стандартно – 250 мм.

Работы по бетонированию плиты. Фото: “Дневник Домостроителя”.

В «ребристом» варианте плита, как правило, имеет высоту 100 мм, а рёбра – 200-300 мм (при стандартной ширине 450 мм: ширина ребра считается исходя из сопротивления грунта). Но в разновидности плиты «рёбрами вверх» они могут быть и более высокими, если стоит задача сделать более высокий цоколь. Кроме того, увеличенные рёбра предусматривают для зданий с неравномерной нагрузкой на фундамент.

Основная часть плиты – бетон. Как правило, применяют бетон марок М300 (класс B22,5) или М350 (класс B25). Бетон обладает хорошей прочностью на сжатие, но недостаточной прочностью на изгиб и растяжение. Поэтому плиту обязательно армируют, чтобы повысить её прочность. Все параметры армирования определяются проектом. Но обычно в плоской плите предусматривают два горизонтальных ряда арматуры из стальных стержней класса A-III диаметром 10-16 мм, из которых формируют сетки с ячейками 200 х 200 мм.

Армирование плиты. Фото: “Техдом”

В случае ребристой плиты каркас рёбер создают из 4-6 продольных стержней диаметром 10-12 мм. Между собой стержни связывают поперечными хомутами из арматуры диаметром 6-8 мм. Каркас рёбер соединяют с арматурным каркасом самой плиты, который представляет собой, как правило, металлическую сетку в виде готовых карт с ячейками 150 х 150 мм, выполненных из стержней диаметром 6-10 мм.

Обратите внимание: арматура должна обязательно находиться в толще бетона, чтобы металл был защищён от коррозии.

Защитный слой — не менее 40 мм для арматуры нижней сетки и 20 мм — для арматуры верхней сетки. Чтобы обеспечить это, нижнюю сетку устанавливают на специальные пластиковые фиксаторы.

Технология возведения

В каждом конкретном случае устройство плиты имеет свои особенности. Но в общих чертах технология выглядит так. Сначала по проектным отметкам вырывают котлован. Если предполагается дренаж по периметру дома, то затем выполняют его. Далее формируют основание для плиты. Чаще всего это хорошо утрамбованная подушка проектной толщины из крупнозернистого песка, щебня или гравия (нередко – послойно из щебня/гравия и песка). Подушку делают поверх разделительного слоя, например, из геотекстиля. При этом прокладывают трубы канализации и вводный электрический кабель, предусматривая соответствующие закладные для них в конструкции будущей плиты.

Создание основания для плиты с прокладкой труб канализации и устройством системы дренажа. Фото: “Дневник Домостроителя”.

После чего сооружают опалубку по периметру фундамента – из деревянных досок или фанеры. Чаще всего поверх подушки делают бетонную подготовку («подбетонку») из бетона низкой марки (В7,5-В10), толщиной 40-100 мм. Подбетонка нужна для выравнивания поверхности (чтобы можно было правильно выставить арматурный каркас) и механической защиты вышележащих слоёв плиты. Далее монтируют гидроизоляцию из того или иного материала, обычно битумного рулонного наплавляемого или обмазочного. Для упрощения и удешевления работ вместо подбетонки и гидроизоляции нередко устанавливают профилированную мембрану из высокоплотного полиэтилена.

Если предполагается теплоизолировать плиту, то на этом этапе монтируют слой утепления, обычно из пенополистирола. В утеплённых плитных фундаментах современного образца (УШП) слой утепления располагают подо всем конструктивном бетонной плиты. И тогда роль опалубки также выполняют плиты теплоизоляции (более подробно вопрос утепления мы рассмотрим чуть позже).

Теплоизоляция плиты. Фото: “Дневник Домостроителя”

Далее прокладывают водопроводные трубы, а затем выполняют армирование плиты. После чего заливают бетон с помощью бетононасоса или миксера, обязательно уплотняя его выбратором и выравнивая специальной затирочной машиной – «вертолётом».

Плита на пучинистом грунте

Пучинистый грунт (глина, суглинки и пр.) – проблема многих загородных участков, особенно в средней полосе России. Если такой грунт насыщен водой, то зимой при замерзании его пучит: он увеличивается в объёме, что может вызвать деформацию плиты фундамента. Чтобы этого не произошло, при строительстве дома предпринимают ряд мер:

  1. Частично выбирают пучинистый грунт, заменяя его непучинистым основанием – тщательно утрамбованной подушкой из крупнозернистого песка, щебня или гравия толщиной 100-300 мм. В результате пучинистый грунт оказывается на большей глубине и оказывает меньшее воздействие на фундамент.
  2. Не позволяют пучинистому грунту насыщаться водой. За это отвечает система дренажа, которую сооружают по периметру здания на глубине, превышающей глубину залегания подошвы плиты фундамента. Впрочем, без дренажа не обойтись только тогда, когда уровень грунтовых вод (УГВ) настолько высокий, что вода может попасть в тот слой грунта, на который непосредственно опирается плита. Когда УГВ находится ниже её подошвы, то системой дренажа можно пренебречь. Но если есть риск сезонного подтопления фундамента талой водой, то дренаж необходим.
  3. Уменьшают вероятность промерзания грунта под плитой. Для этого утепляют саму плиту и отмостку по периметру здания. В качестве утеплителя применяют, как правило, пенополистирол – экструдированный (ЭППС) или обычный (ППС). Первый дороже, но предпочтительнее, поскольку отличается почти нулевым водопоглощением и более высоким сроком службы. Добавим, что утепление фундамента – вклад в энергоэффективность здания, направленный в конечном итоге на экономию средств на отопление. Благодаря теплоизоляции отсутствуют мостики холода в конструкции плиты и промерзание нижних углов фундамента.

Существуют различные схемы утепления плиты. Чаще всего практикуют следующие варианты. В случае плоской плиты теплоизоляцию укладывают непрерывным слоем подо всей подошвой фундамента (обычно толщиной 100 мм) и по его торцевым частям (100 мм). В случае ребристой плиты – по контуру рёбер (100 мм) и под самой плитой (200 мм при высоте ребра 200 мм и высоте плиты 100 мм). Прочность на сжатие теплоизоляционных плит – расчётная величина. Обычно под подошву плоской фундаментной плиты и под рёбра ребристой укладывают утеплитель с высокой прочностью на сжатие – 400-500 кПа при 10% линейной деформации. Между рёбрами можно монтировать менее прочные плиты утеплителя – 200-250 кПа при 10% линейной деформации. Они позволяют удешевлять фундамент.

Работы по теплоизоляции плиты. Фото: “Baubild”

Утепление отмостки – плитами толщиной 50 мм. При этом утепление отмостки формирует единый контур с утеплением фундамента.

Утеплённая шведская плита (УШП)

Самый популярный сегодня вариант ребристой утеплённой плиты – УШП, утеплённая шведская плита. Мы уже рассказывали подробно про этот фундамент. Здесь же отметим основные достоинства УШП и её проблемные моменты.

Схема устройства УШП. Фото: URSA

УШП обладает всеми плюсами плитного и утеплённого фундамента. Более того, УШП – это плита, в которую на этапе её сооружения встроены все инженерные коммуникации. То есть ещё и система отопления в виде водяного тёплого пола, у которого есть ряд преимуществ над радиаторным отоплением:

  • Тёплый пол экономичнее, поскольку в него подаётся теплоноситель с меньшей температурой.
  • Тёплый пол обеспечивает равномерный прогрев помещения, создавая комфортную среду для домочадцев.
  • Тёплый пол позволяет отказаться от радиаторов в интерьере, что положительно сказывается на дизайне дома, а также позволяет легко реализовать отопление в помещении с панорамным остеклением «в пол».

В УШП система водяного тёплого пола встроена в плиту фундамента. Фото: “Baubild”

Основные недостатки УШП:

  • Высокая стоимость, которая, впрочем, оправдана тем, что на этапе сооружения плиты заказчик получает не только полностью готовый энергоэффективный фундамент, но и перекрытие первого этажа, систему отопления и выровненную стяжку, готовую к укладке чистового напольного покрытия.
  • Ремонт коммуникаций, находящихся в монолитной плите, проблематичен, а зачастую невозможен, поскольку он должен затрагивать несущие конструкции: непосредственного доступа к коммуникациям нет. Например, разрыв труб тёплого пола устранить без масштабной переделки не получится. Фактически придётся устраивать новый тёплый пол.

Теплоизоляция плиты: проблемы и решения

Ещё один неоднозначный момент – сама технология утепления как «шведской», так и любой другой плиты. Полимерные теплоизоляционные материалы обладают высокой прочностью на сжатие, но гарантировать, что они не деформируются под серьёзной нагрузкой спустя несколько десятилетий, вряд ли возможно. Среди специалистов встречается мнение, что проведённые к настоящему времени испытания на долговечность теплоизоляционных плит для фундаментов недостаточно убедительны. Самые большие вопросы вызывает срок службы утеплителя под рёбрами ребристой плиты, где нагрузка сконцентрирована на небольшой площади.

Сооружение УШП. Фото: “Baubild”

В любом случае, каким бы надёжным и долговечным ни был теплоизоляционный материал, он прослужит намного меньше, чем, например, полноценная подушка из щебня или гравия. Добавим, что американские схемы утепления ребристой плиты, как правило, не предполагают монтаж теплоизоляции под подошвой плитной части фундамента.

Типичная схема устройства плиты в США: теплоизоляции под подошвой плиты нет.

Поэтому можно выбрать другую схему утепления: монтировать плиты теплоизоляции поверх плиты фундамента. Затем при необходимости устанавливать тёплый пол и заливать стяжку. При этом эксплуатационная нагрузка на утеплитель будет составлять не тонны, а сотни килограмм, и плитам теплоизоляции будет намного проще выдерживать её, что повысит срок их службы.

К тому же стяжка распределяет нагрузку на утеплитель, в то время как рёбра монолитной плиты передают её на утеплитель маленьким пятном контакта. А если вспомнить, что под плоской частью ребристой плиты укладывают менее прочную теплоизоляцию, то нередко плита как таковая почти не передаёт нагрузку на грунтовое основание: «работают» только рёбра. Из-за такой неравномерности фундамент УШП оказывается менее жёстким, чем сплошная плоская плита.

Важный нюанс. Утеплять плиту (снизу или сверху) и отмостку нужно за один сезон. Если проигнорировать утепление отмостки, то весной грунт по периметру плиты оттаивает (нагревается теплом от солнца), а под ней ещё нет. В результате углы плиты под своей тяжестью могут «провисать», из-за чего возможно появление трещин в этих местах фундамента.

Утеплённая шведская плита 2.0 (Supergrund)

Опыт эксплуатации классической УШП показал, что у неё есть конструктивные моменты, которые хотелось бы улучшить. Шведские конструкторы сделали это, что привело к появлению модернизированной версии такого фундамента – «УШП 2.0» или по-шведски «Supergrund».

Проблемы традиционной УШП:

  • Её энергоэффективность не оптимальна из-за того, что приходится обогревать тёплым полом массивные рёбра жёсткости, которые находятся в зоне холода. То есть фактически тратить деньги на обогрев «улицы».
  • На стыке плиты и рёбер возникают нагрузки на излом при пучении грунта, которых хотелось бы избежать.
  • Очень низкая ремонтопригодность системы тёплого пола, интегрированного непосредственно в фундамент.
  • Ограничения по возможной высоте цоколя.

В чём отличия УШП 2.0 от классической «шведской плиты»? В версии 2.0 рёбра отделены от плиты теплоизоляционной прослойкой толщиной 50 мм. Да и сама плита – это фактически стяжка толщиной 100 мм, в которой находится водяной тёплый пол. По сути УШП 2.0 – это мелкозаглубленный ленточный фундамент с полами по грунту, только в более энергоэффективной модификации. Ещё одно небольшое отличие: в «супергрунде» слой теплоизоляции вдоль наружной стены ленты играет роль только опалубки. После заливки бетона теплоизоляцию демонтируют.

Схема устройства “Супергрунда”.

«Супергрунд» лишён многих недостатков классической УШП и добавляет себе преимущества ленточных фундаментов.

Среди плюсов УШП 2. 0:

  • Меньше теплопотери: стяжка с тёплым полом отделена от рёбер, и потому отопление не расходуется на них.
  • Стяжка и рёбра жёстко не соединены, поэтому узел их стыка не испытывает повышенную нагрузку на изгиб.
  • Рёбра в УШП 2.0 имеют более высокую несущую способность, чем в классической УШП, хотя для сравнительно лёгкого дома из газобетона это, как правило, неактуально.
  • Ремонтопригодность тёплого пола: стяжку, не связанную с несущими рёбрами, можно демонтировать. Да, это будет очень дорого, но это в принципе возможно.
  • Ограничений по высоте рёбер (ленты) нет, можно делать высокий цоколь (от 300 мм и выше), а также сооружать такой фундамент на участках с небольшими перепадами по высоте.
  • При необходимости бетонный цоколь можно не отделывать, в то время как цоколь, закрытый утеплителем в классической УШП, обязательно нужно отделывать.
  • Возможность разбить работу на этапы: сначала сделать ленту (рёбра), установить коробку и крышу, а затем в защищённом от осадков помещении монтировать тёплый пол и стяжку
  • Вариантов устройства стяжки больше, чем бетонной плиты. Например, можно сделать популярную сегодня полусухую стяжку.

Вместе с тем и «супергрунд» не лишён недостатков:

  • Утеплитель по-прежнему находится под плитой (стяжкой) и – что самое спорное – под несущими рёбрами. А значит, локальная нагрузка на теплоизоляцию очень высокая, что не добавляет долговечности такой конструкции фундамента.
  • УШП 2.0, пусть незначительно, но всё же дороже обычной УШП. Чем выше и толще рёбра, тем выше стоимость фундамента в сравнении с классической УШП.

Утеплённый финский фундамент (УФФ)

Другая альтернатива традиционной УШП – утеплённый финский фундамент (УФФ), всё более популярный в нашей стране. УФФ очень похож на «супергрунд». Это также не совсем плита, а, скорее, разновидность мелкозаглубленного ленточного фундамента с полами по грунту, только очень энергоэффективного.

Схема устройства УФФ. Фото: “Технониколь”.

Главное отличие от «супергрунда» – в конструкции ленты. В УФФ предусматривают железобетонную подошву, которая несёт и распределяет нагрузку, а поверх подошвы – собственно ленту в виде керамзитобетонных блоков (не менее трёх рядов).

Ленту изнутри теплоизолируют, как и грунтовое основание под домом, получая в результате утеплённое «корыто», внутри которого прокладывают инженерные системы, включая тёплый пол, а затем заливают стяжку толщиной не менее 100 мм. Отмостку также обязательно теплоизолируют.

«Финский» фундамент обладает всеми плюсами «супергрунда» и даже имеет небольшое преимущество над ним:

  • У керамзитобетонных блоков теплопроводность ниже, чем у бетона. Соответственно, «финская» лента несколько более энергоэффективна, чем «шведская».

Недостатки УФФ те же, что и у УШП 2.0. К тому же есть и свои нюансы:

  • Сооружение УФФ предполагает больше этапов, чем УШП 2.0.
  • УФФ обходится дороже «супергрунда», прежде всего, из-за применения керамзитобетона.
  • Приобрести керамзитобетонные блоки с необходимыми параметрами по плотности, прочности, геометрии – задача не из простых.

В конце хотим отметить, что, несмотря не все проблемные моменты, плитный фундамент – одно из лучших решений для дома из газобетона.

Полную информацию о строительстве дома из газобетона можно получить на бесплатных вебинарах YTONG

Как залить монолитную плиту фундамента своими руками

02 июня 2021 г.

Малоэтажные здания возводятся преимущественно на основаниях ленточного типа, но такие решения полностью оправданы только в нормальных грунтовых, климатических, гидрологических, рельефных и прочих условиях. При наличии слабых или пучинистых почв, близкого расположения подземных вод, критических снижений температуры воздуха в зимнее время или других создающих проблемы факторов стоит отдавать предпочтение монолитной плите как более прочной, выносливой и износостойкой фундаментной конструкции.

Что она собой представляет и как её залить своими руками, читайте далее.

Что такое монолитная фундаментная плита и как она устроена

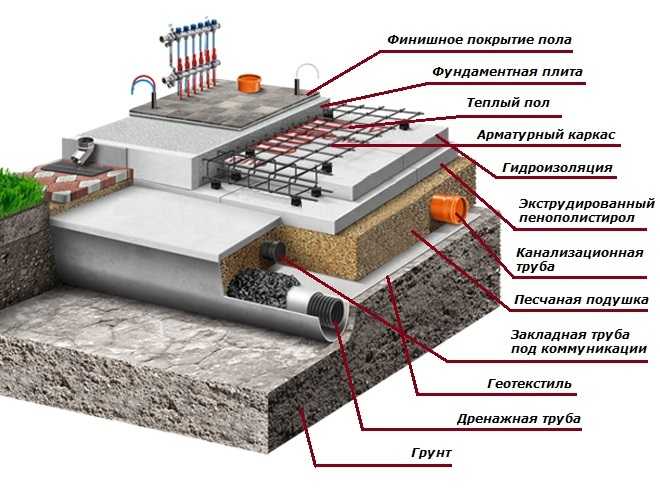

Фундаментная плита является плоской монолитной конструкцией чаще всего прямоугольной или квадратной формы. Изготавливается она непосредственно на месте установки путём устройства армирующего каркаса и последующего заполнения опалубки бетонной смесью. Такой порядок отражает лишь суть технологии. Более развёрнуто она просматривается в многослойной конструкции монолитной плиты, которая, если двигаться по направлению снизу вверх, состоит из:

  • геотекстильной ткани, препятствующей смешиванию верхнего слоя грунтового основания с нижним шаром песчано-щебёночной подсыпки;
  • демпферной подушки из песка и гравия или щебня, предназначенной для сглаживания сдвигов грунта и размещения дренажной системы;
  • слоя подбетонки, обеспечивающего правильность геометрии и повышающего несущую способность плитного фундамента;
  • гидроизоляционного материала, защищающего подошву и боковые грани монолитной плиты от переувлажнения со стороны грунта;
  • листового или насыпного утеплителя, способствующего поддержанию в помещениях требуемого температурного режима;
  • арматурного пространственного каркаса из металлических стержней и сеток, увеличивающего сопротивляемость фундамента разного рода нагрузкам;
  • бетонного слоя, служащего опорой для стен, колонн и прочих элементов строения, а также принимающего и равномерно распределяющего по всей толще исходящие от здания весовые нагрузки.

По данному перечню компонентов уже несложно догадаться, в каком порядке и как залить монолитную плиту фундамента своими руками, но только в общем. Более подробный план размещён ниже.

Как залить монолитную плиту фундамента

Любое строительство приводит к положительному результату только при условии соблюдения технологических норм. Поэтому знания того, как залить монолитную плиту своими руками, мало. Обязательно нужно разобраться, как правильно залить монолитную плиту. Начнём с последовательности выполнения работ, представленной в виде пошаговой инструкции.

Шаг 1. Подготовка строительной площадки

Перед тем, как заливать монолитный фундамент под дом, сарай, гараж или другое строение, необходимо уделить внимание подготовке отведенной под него площадки.

Она подразумевает удаление с территории мусора и растительности, выравнивание и разметку поверхности. Последний процесс осуществляется по заранее сделанному чертежу с применением измерительных устройств — рулетки, угломера, уровня — и подходящих для обозначения границ будущей конструкции материалов, например колышков и верёвки. При этом внешние контуры котлована в зависимости от габаритов будущего здания сдвигаются на 20–50, а порой и на 100 см с каждой стороны, увеличивая периметр. Это нужно для того, чтобы песчано-гравийная подушка получилась большей, чем монолитная плита, а также для того, чтобы освободилось место для опалубки.

Шаг 2. Земляные работы

Земляные работы — рыхление грунта на обозначенной области и его извлечение — в зависимости от масштабности объекта выполняются вручную, то есть штыковой и совковой лопатами, или механизированным способом, то есть с помощью спецтехники. Также на этом этапе дно котлована утрамбовывается и застилается геотекстилем, после чего раскладываются дренажные магистрали.

Шаг 3. Формирование подушки

Песчано-гравийная подушка изготавливается путём тщательного перемешивания соответствующих материалов, засыпания полученной смеси в котлован, её равномерного распределения по всей рабочей площади и последующей трамбовки, сопровождающейся подливанием воды. В результате должен получиться хорошо уплотнённый слой толщиной 10 см без ямок и выпуклостей на поверхности, который актуален на участках с достаточно плотными и сухими грунтами. При наличии болотистых, пучинистых или неоднородных почв подушка делается двухслойной. Нижний слой толщиной 20–40 см изготавливается из песка, верхний толщиной 10 см — из щебня фракцией 2–4 см. Геотекстиль в таких случаях укладывается не на грунт, а на песчаный шар подушки.

Шаг 4. Монтаж опалубки

Подготовка или покупка досок толщиной 4 см, опалубочной фанеры толщиной 1,8–2,1 см и/или других материалов для изготовления опалубки делается заранее, так как залить монолитный фундамент можно только при наличии формовочного оборудования. А непосредственно на этапе установки щитовые конструкции раскладываются вдоль внутренних стенок котлована, соединяются между собой специальными или самодельными крепежами, фиксируются в проектном положении с помощью упоров, подкосов и прочих элементов. Очень важно при выполнении монтажа опалубки следить за тем, чтобы все стыки или хотя бы расположенные над уровнем земли получались достаточно герметичными. В противном случае бетон через них будет протекать.

Шаг 5. Бетонная подготовка

Слой подбетонки делается, как правило, толщиной 5–10 см из цементно-песчаной смеси прочностью на сжатие В 7,5–10. При наличии слишком высоких рисков пучения грунта заливке тощего бетона предшествует раскладывание по поверхности щебневой подушки армирующих сеток. В обоих случаях требуется прекращение дальнейших работ до набора бетонной прослойкой достаточной прочности. Продолжительность такого перерыва может составлять от 7 до 28 дней, что зависит главным образом от температуры воздуха и сложности грунтовых условий на строительном участке.

Шаг 6. Монтаж гидроизоляции

Работы по гидроизоляции начинаются с покрытия поверхности бетонной стяжки праймером — веществом, улучшающим адгезию бетона с рулонным изоляционным материалом. Далее последний укладывается внахлёст так, чтобы края выходили за границы подбетонки на 10–15 см. Таких же размеров делаются нахлёсты. Соединения полос в местах нахлёстов обычно выполняются битумной мастикой.

Шаг 7. Утепление

Утепление может выполняться с применением разных материалов, но наибольшей популярностью сейчас пользуется экструдированный пенополистирол высокой плотности. Он укладывается, перекрывая швы, как минимум в два слоя. Если данный материал оснащён L-образными замками, то допускается укладка и в один слой, но общая толщина теплоизоляции в любом случае должна достигать 10–15 см.

Шаг 8. Армирование

Армирующий каркас изготавливается из ребристых стальных стержней класса AIII диаметром 1,2–1,4 см. Они укладываются вдоль и поперёк через каждые 15–30 см в один или два слоя, а в местах пересечений связываются стальной проволокой или пластиковыми хомутами. Края элементов каркасной конструкции располагаются на расстоянии 5 см или более от наружных плоскостей будущей плиты. Для обеспечения такого зазора используются специальные подставки и некоторые виды фиксаторов арматуры.

Шаг 9. Бетонирование

Формируется плитный фундамент преимущественно из смеси цемента, песка, гравия и воды, в которой сыпучие ингредиенты состоят в соотношении 1 ∶ 3 ∶ 5. Её приготовление выполняется непосредственно перед заливкой, после чего производится заполнение опалубки на 25–50 см, равномерное распределение бетона по всей площади, уплотнение образовавшейся толщи штыкованием или вибрированием и тщательное выравнивание поверхности.

Шаг 10. Уход за бетоном и снятие опалубки

Данный этап не касается процесса возведения фундаментной конструкции, но всем, кого интересует, как правильно заливать монолитный фундамент, стоит уделить внимание и ему. Дело в том, что ошибочное поведение после бетонирования может привести к появлению на поверхностях плиты трещин и даже к обваливанию кусков или целых пластов по бокам. Во избежание подобных последствий бетон на протяжении первых 2–4 суток после заливки регулярно увлажняется и/или укрывается полиэтиленовой плёнкой, а опалубочные щиты при демонтаже отделяются очень осторожно, причём снимаются они не ранее, чем через 3–4 дня после бетонирования. Весной и осенью данный срок может достигать двух недель. Строительство объекта в целом возобновляется только по прошествии 28 или более дней с момента формовки монолитного основания.

Как правильно залить монолитную плиту под дом: несколько простых советов

Вышеуказанная последовательность выполнения работ является основой правильного возведения монолитного фундамента. Ей в дополнение предлагаем несколько эффективных рекомендаций.

  1. Не жалейте времени на ознакомление с касающимися плитных оснований СНиПами, что позволит избежать многих ошибок. В СНиП 52–01–2003, например, перечислены нюансы изготовления подбетонки, а в СНиП 3.03.01–87 — указаны точные сроки снятия опалубки.
  2. Если используете рубероид в качестве гидроизоляции, то ложите его в два слоя, иначе через пару лет он начнёт лопаться и пропускать влагу. Вместо этого или другого рулонного материала можете использовать специальную пропитку. Стоит она дороже, но работает эффективнее и наносится быстрее.
  3. Не соединяйте элементы армирования сваркой, поскольку такие крепления не обеспечивают каркасу необходимой пластичности. Лучше купите фиксаторы для арматуры, с помощью которых без проблем соберёте каркасную конструкцию, придадите ей правильную форму и в дальнейшем обеспечите её составляющим защитный слой бетона требуемой толщины.
  4. Заполняйте опалубку бетоном в один приём, то есть, не допуская перерывов. В противном случае прочность монолита существенно снизится.

Учитывайте и тот факт, что в данной статье рассказано, как правильно заливать монолитную плиту утеплённого типа — так называемую утеплённую шведскую плиту, которая наибольшим образом подходит для строительства жилого дома. Это значит, что при возведении зданий другого назначения имеют место некоторые отличия в технологиях и/или материалах. Информацию о них, как и советы по выбору опалубки или расчёт количества элементов армокаркаса, можно получить, связавшись с нашим специалистом. Заодно можно оформить заказ на покупку или аренду соответствующего оборудования, что упростит сооружение плитного фундамента в разы!

Как заполнить пустоту под бетонной плитой — Устранение эрозии под фундаментом — URETEK ICR Gulf Coast

Если вы заметили признаки того, что под плитой фундамента может быть пустота, вы можете предпринять несколько следующих шагов. Вы можете изучить решения, сделанные своими руками, узнать мнение ближайших экспертов фонда или решить отложить дальнейшую работу.

Если вы знаете, что произойдет, если вы не устраните проблемы с фундаментом, вы можете попытаться действовать как можно раньше. В этой статье вы узнаете о некоторых возможных причинах и о том, как исправить пустоту под фундаментом из бетонной плиты.

Краткие заметки о заполнении пустот бетоном своими руками

Ремонт фундамента иногда может быть дорогостоящим, но неизбежным процессом. Обнаружив трещины в гипсокартоне, которые продолжают появляться, щели между фундаментом и стеной или дверную раму, которая отрывается от стены, вы можете заподозрить проблему. По вашему мнению, изучение какой-либо техники заполнения бетонных пустот своими руками может решить все ваши проблемы.

В URETEK ICR Gulf Coast мы рекомендуем вам с первого раза доверить ремонт нашим опытным подрядчикам по ремонту фундамента в Хьюстоне. Методы «сделай сам» могут подойти для зон с низким уровнем риска, таких как пешеходные дорожки, но они могут значительно затянуть процесс устранения эрозии под бетонной плитой с высоким уровнем риска.

Итак, мы призываем вас не пытаться самостоятельно заполнить пустоту под бетонной плитой и обратиться к профессионалам.

Причины пустот под бетонными плитами

Есть две основные причины пустот под плитным фундаментом, и обе они связаны с влажностью. В некоторых случаях эти причины неизбежны. Тем не менее, есть некоторые случаи, в которых вы можете помочь предотвратить эти проблемы, приводящие к повреждению фундамента.

Эрозия из-за водопроводных утечек или плохого водоотвода

Если ваш фундамент не предназначен для отвода воды из плитного фундамента, существует повышенная вероятность эрозии верхнего слоя почвы, которая может привести к образованию пустот под фундаментом.

Плохие дренажные каналы и неправильный наклон фундамента могут привести к потере структурно важного грунта фундамента. Во многих случаях это приводит к образованию пустот под фундаментами из бетонных плит.

Неправильная сантехника под плитой также может способствовать образованию пустот. Скопление воды из протекающих труб под строительными конструкциями вызовет дальнейшую эрозию почвы.

Осадка почвы

Трещины в стенах и потолках могут быть вызваны стандартной осадкой дома, но иногда являются симптомами более серьезных проблем. Большая осадка грунта может привести к образованию пустот под бетонными плитами. Осадка почвы развивается медленно и усугубляется эрозионным поведением плохо дренируемых вод.

Некоторые советы по дренажу см. в нашем блоге о способах предотвращения эрозии почвы вокруг фундамента дома.

Требуется ли ремонт пустоты под фундаментной плитой?

Пустоты под бетонными плитами фундамента могут привести к оседанию. Усадка может вызвать несколько симптомов, в том числе:

  • Прогибание стенок
  • Наклонные стены
  • Неровные полы с чашами и чашами
  • Полное разрушение фундамента

Эти признаки проблем с фундаментом указывают на срочную потребность в восстановительных мерах для восстановления структурной целостности фундамента вашего здания.

Как заполнить пустоту под бетонной плитой

Существует три основных метода заполнения пустот под бетонными плитами, которые используют профессионалы.

Заливка грунта

Для заполнения пустот под бетонными плитами можно использовать песчано-цементный раствор (называемый в промышленности «шламом»). Эта смесь песка, цемента и воды закачивается через отверстия, просверленные в плитном фундаменте, чтобы заполнить пустоты под ним. Хотя этот тип подъема плиты может быть экономически выгодным, у этого типа ремонта есть некоторые потенциальные недостатки.

  • Проникновение в Бездну не всегда исчерпывающее, и это может привести к будущим повреждениям.
  • Время отверждения заполненного бетона длительное (примерно две-три недели в зависимости от потока воздуха).
  • Цементная суспензия тяжелая, и ее раскопки могут потребовать много времени, если в будущем потребуется ремонт сантехники под плитой.

Ознакомьтесь с записью в нашем блоге, чтобы узнать больше о домкратах и ​​домкратах из пенополиуретана.

Впрыск пены

В этом инновационном методе заполнения пустот фундамента используется полиуретановая пена для обеспечения устойчивости плиты. Эта пена высокой плотности впрыскивается в небольшие отверстия, просверленные в бетонной плите. При впрыскивании пенополиуретан вступает в реакцию, вызывая расширение для заполнения и герметизации пустотных дефектов.

Заполнение пустот полиуретановой пеной имеет следующие преимущества:

  • Особенность полимера URETEK: на него не влияет присутствие воды или сильно насыщенного грунта. Это может быть особенно полезно, если пустоты удерживают воду.
  • Минимальное время простоя благодаря отремонтированным плитам, которые практически сразу можно использовать после ремонта.
  • Полиуретановая пена
  • URETEK может уплотнять как органические, так и неорганические материалы, повышая стабильность грунта фундамента.
  • Проникает в труднодоступные пустоты, которые иногда не могут проникнуть в буровой раствор.

Ремонт секционной плиты

Вместо подъема плиты ремонт секционной плиты включает в себя ремонт отдельных участков поврежденной бетонной плиты.

После определения пустоты под вашей плитой бетон над этой областью можно разбить, чтобы обеспечить доступ к пустоте. Затем пустота заполняется песком и герметизируется бетонной смесью на уровне вашей плиты. Песчаная засыпка должна быть надлежащим образом утрамбована, чтобы пустоты под плитой не образовались.

Свяжитесь с URETEK сегодня для заполнения пустот фундамента в Хьюстоне

URETEK стремится предоставлять услуги по ремонту фундамента Хьюстона высочайшего качества. Благодаря нашей уникальной технологии ремонта пенопластового фундамента для заполнения пустот вы можете быть уверены, что мы удовлетворим ваши потребности в ремонте и техническом обслуживании фундамента и превысим их.

Чтобы узнать больше о наших высокоэффективных методах ремонта фундамента, пожалуйста,  свяжитесь с нами онлайн сегодня, чтобы назначить бесплатную оценку !

Как заполнить пустоту под бетонной плитой

24 сентября 2019 г. | Ремонт фундамента

Дорогостоящей проблемой, с которой сталкиваются владельцы жилой и коммерческой недвижимости, является образование пустот под их строительными конструкциями. Эти пустоты могут ослабить целостность фундаментных плит и вызвать некрасивые и опасные трещины и проломы в стенах и полах зданий.

Трещины в стенах, потолках и полах могут привести к простою коммерческой недвижимости и являются ранними признаками проблем с фундаментом.

В этой статье описаны распространенные причины возникновения пустот и эффективные методы ремонта фундамента для их устранения.

Что вызывает пустоты под бетонными плитами?

Пустоты под бетонными плитами образуются по разным причинам. Хотя часто упоминаемой причиной является эрозия, существуют также естественные причины наличия пустот под плитным фундаментом.

Эрозия из-за плохого дренажа воды и утечек водопровода

Без надлежащих мер по отводу воды вокруг плитного фундамента возрастает вероятность эрозии верхнего слоя почвы. Отсутствие дренажных каналов и плохой наклон фундамента приведут к потере грунта фундамента. Это часто приводит к образованию пустот под бетонными плитами фундаментов.

Неисправная сантехника также может способствовать образованию пустот. Скопление воды, просачивающейся из неисправных труб под строительные конструкции, вызовет дальнейшую эрозию почвы.

Осадка и уплотнение грунта

Образуют пустоты под бетонными плитами. Эти два процесса развиваются медленно и усугубляются эрозионным поведением плохо дренируемых вод.

Потенциальное воздействие пустоты под бетонной плитой

Дефекты под фундаментом из бетонной плиты проявляются несколькими способами, включая:

  • Наклонные/наклонные стены здания
  • Стеновой изгиб
  • Неровные поверхности пола с чашами и соусницами
  • Полное разрушение фундамента

Возникновение этих признаков указывает на срочную необходимость проведения корректирующих мероприятий для восстановления структурной целостности фундамента здания.

Как заполнить пустоты под бетонной плитой

Существует несколько способов заполнения пустот бетонной плитой и удаления пустот.

Поддомкрачивание плит

Это способ заполнения пустот под бетонными плитами путем впрыскивания/закачки наполнителей в дефектные зоны. Существует несколько традиционных и альтернативных материалов для заполнения пустот, которые можно использовать для достижения аналогичного эффекта.

– Песчано-цементный раствор

Песчано-цементный раствор можно использовать для заполнения пустот под бетонными плитами. Эта смесь песка, цемента и воды закачивается через отверстия, просверленные для заполнения пустот. Несмотря на то, что этот метод подъема плит экономически эффективен, выбор этого типа ремонта имеет серьезные недостатки.

  • Проникновение пустоты обычно невелико, и это приводит к сохранению эффектов пустоты
  • Для отверждения залитого бетона требуется значительное время (примерно две-три недели в зависимости от воздушного потока)
– Вспенивающийся полимерный пенопласт

В этом более новом и инновационном методе заполнения пустот используется полиуретановая пена для обеспечения стабильности плиты. Этот материал высокой плотности впрыскивается через небольшие отверстия, просверленные в бетонной плите. Сразу после инъекции полиуретан подвергается химическим реакциям, в результате чего он расширяется, что приводит к герметизации пустотных дефектов.

Заполнение пустот пенополиуретаном имеет следующие преимущества:

  • Он стабилен и не вызывает эрозии
  • Отремонтированные плиты можно использовать практически сразу после ремонта
  • Пенополиуретан может уплотнять как органические, так и неорганические материалы, что повышает устойчивость грунта под фундаментом здания
  • Проникает в труднодоступные места (небольшие трещины, щели)

Ремонт секционной плиты

В качестве альтернативы подъему плиты можно отремонтировать отдельные участки поврежденных бетонных плит.

Бетон над дефектным участком можно разбить, чтобы получить доступ к пустоте, которая затем заполняется песком и герметизируется бетонной смесью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
