Электропроводка своими руками: схема, монтаж, прокладка

Содержание:

Готовим основу для схемы электроснабжения
Определяемся со структурой схемы электроснабжения
Выбираем кабель
Составляем план
Прокладываем кабеля

Качественная проводка в квартире (доме) является залогом бесперебойной работы электроприборов и безопасности обитателей жилища. Специалисты советуют не использовать одни и те же кабеля дольше 30 лет и по истечении этого срока обязательно менять их. Такая позиция объясняется ограниченностью эксплуатационного ресурса любых проводников и неизбежностью роста нагрузки на домашнюю электросеть. Вот почему монтаж электропроводки в квартире производится в рамках каждого капитального ремонта помещения.

Услуги профессионального электрика обходятся недешево, но при желании все работы можно выполнить самостоятельно. Новая проводка в квартире своими руками — посильная задача, если четко следовать рекомендациям специалистов.

Готовим основу для схемы электроснабжения

Схема электропроводки в доме предназначена для упрощения процесса прокладки кабелей, а также беспрепятственного подключения всех осветительных приборов и бытовой техники.

Подготовка электросхемы начинается с планирования окончательного дизайна помещения. Когда сформировано четкое представление о будущем месте нахождения приборов, его необходимо отразить на бумаге. В идеале — распечатать план жилища и на нем отметить точки подключения (розетки, включатели), но можно использовать и схематический чертеж, нарисованный от руки.

Определяемся со структурой схемы электроснабжения

В домах старой застройки применялись глухозаземленные нейтральные схемы электроподключения (TN–C). Они обладают низкой надежностью, поэтому активно заменяются токопроводящими системами типа TN–C–S с защитным заземлением потребителей. Такие электросети состоят из бытового щитка, кабелей и электромонтажных изделий (распределительных коробок, подрозетников).

На каждую комнату потребуется минимум пара распределительных коробок для грамотного разведения веток освещения и запитки электроприборов. Количество подрозетников равно суммарному числу всех включателей и розеток.

Щиток играет роль блока управления электроснабжением квартиры. В него монтируют:

Вводный автоматический выключатель
Рубильник нагрузки
Однополюсные выключатели для каждой ветки, ведущей в комнаты или к крупному потребителю (бойлеру, электроплите, кондиционеру)

Устройства защитного отключения (УЗО)
Другие элементы управления (реле, таймеры, контакторы)

Монтаж электропроводки в среднестатистической квартире площадью 40—100 м2 осуществляется с использованием следующих категорий устройств:

Главный автомат с показателями 25—35 А. Чем больше площадь жилища, тем выше должны быть значения тока.
Несколько видов УЗО под разные номинальные токи (50 А 30 мкА для общего щитка, 30 А 30 мкА для каждой комнаты, 20 А 30 мкА для кондиционера)
Автоматы для веток различной нагрузки (25 А для каждой комнаты, 16 А для климатической техники)
Кабеля подходящего сечения
Гофра

От правильности выбора кабелей зависит работоспособность всей электросети, этому вопросу стоит уделить особе внимание.

Выбираем кабель

Для прокладки электросетей используют алюминиевые и медные проводники. Алюминиевые кабеля считаются недорогими и надежными. Но на деле такая проводка в доме оказывается не самым лучшим вариантом. Из-за быстрого износа алюминиевые провода не обеспечивают надежного соединения клемм и скруток, что приводит к частым сбоям в работе электросети. При этом ремонт такого вида проводки сопряжен с целым рядом проблем:

Хрупкость кабеля
Окисления при встраивании в системы с медными проводами
Образование вредных испарений во время пайки алюминия

С учетом этих аспектов профессионалы настоятельно рекомендуют отказаться от алюминиевых кабелей в пользу медных проводников в поливинилхлоридной оболочке (ПВХ).

Сечение кабеля для прокладки на определенном участке подбирается исходя из нагрузки конкретной ветки электросети. Этот параметр рассчитывается по формуле: I= P/U Где I — искомое значение силы тока в сети, U — напряжение, а P — совокупная мощность всех подключаемых электроприборов.

Так, для запитки одного чайника мощность 2 кВт, 10 штук 60-Ватных лампочек, микроволновки в 1 кВт и холодильника в 0,4 кВт от сети в 220 В потребуется сила тока в 16,5 Ампер ((2000+(10х60)+1000+400)/220=16,5). Такую нагрузку выдержит медный кабель диаметром в 1,5 мм2. Для облегчения подбора диаметра сечения кабеля профессиональные электрики составили специальные таблицы, которые имеются в свободном доступе.

Трехжильный кабель ВВГ 3×2,5 с сечением 2,5 мм подойдет для соединения щитка с распределительными коробками и запитки розеток. ВВГ 3×1,5 применяют для подключения осветительных приборов и их включателей. ВВГ 3×4 идеален для электроплит и других мощных потребителей.

Для корректного подсчета длины проводов необходимо вручную измерить расстояние от щитка до распределительных коробок и дальше, до точек подключения. К полученному значению прибавляют 3—4 метра на погрешность и подгонку. Гофры берут столько же, сколько и проводки.

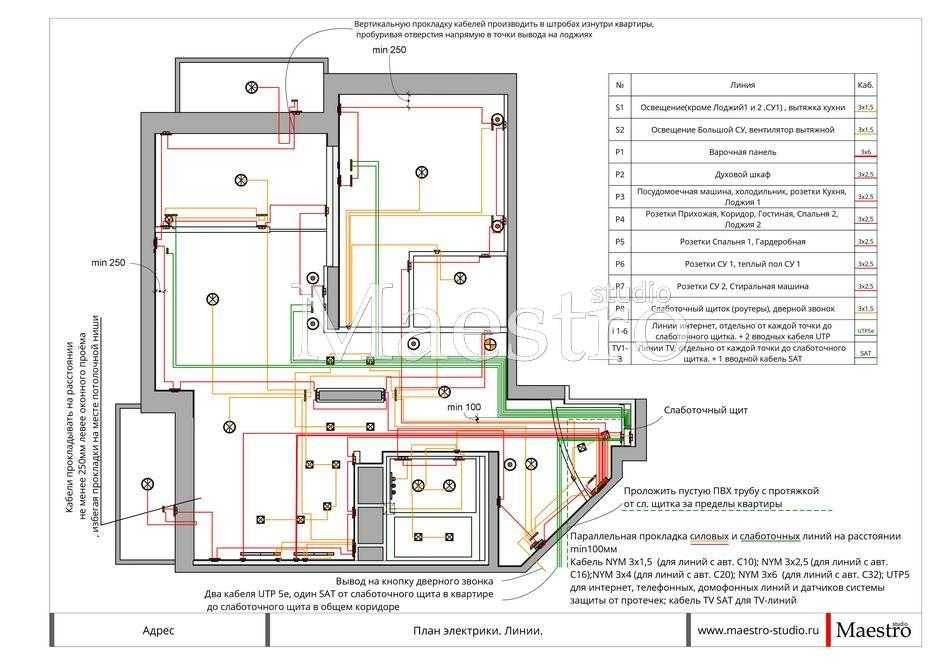

Составляем план

Щиток является начальной точкой схемы. Как правило, его размещают у входных дверей. Грамотно составленный план обязательно включает:

Минимум две ветки на каждую комнату для подключения цепей освещения и розеток.
Обозначения мест запитки каждого стационарного потребителя (бойлера, теплого пола, люстр), всех розеток и выключателей.
Никаких пометок на территории балконов. Если вы намерены утверждать план в контролирующих инстанциях, такие обозначения будут расценены как грубейшее нарушение ПУЭ, что повлечет проблемы при оформлении разрешения.

Осветительные приборы нельзя запитывать последовательно друг от друга или от розеток. Это чревато возникновением замыканий и выходом из строя всей ветки. Любые светильники должны подключаться автономно, от персонального кабеля.

Хотите убедиться, что электропроводка в доме своими руками будет сделана с соблюдением всех норм и стандартов? Отдавайте схему на утверждение в энергослужбу. Конечно, для этого придется потрудиться над составлением профессионального плана, поскольку зарисовку от руки просто не примут, зато наверняка будете знать, что все составлено правильно. Процедура бесплатная.

Прокладываем кабеля

Для проведения работ понадобятся:

Инструмент для штробления стен (отбойный молоток, болгарка с кругом по камню или перфоратор)
Набор сменных насадок к аппарату (бур по бетону 16—20 мм, долото для бетона 25—30 мм, корончатое сверло)
Паяльник на 40—60 Вт
Пассатижи, бокорезы, отвертки с изолированными ручками
Мультиметр
Индикатор-фазоуказатель
Уровень
Тройник и несколько метров кабеля для времянки

Переносная электролампа
Х/б изолента, токопроводящая паста или алебастр
Строительный шнур для отбивки маршрута электросети

Последний пункт можно заменить карандашом, но он с ним не получится быстро и легко разметить маршрут сети.

Подготавливаем времянку

Для обеспечения электроинструментов питанием на протяжении ремонта необходимо соорудить временную электросеть. Удлинителя на базе кабеля сечением 4 мм2, длиной 7—10 м с тройной розеткой, оснащенной автоматом на 16 А, вполне достаточно. Избегая контакта проводов с телом, выкручиваем пробки, отключаем автомат и вручную вскрываем дозу возле счетчика и выводим проводку наружу. К ней подключаем времянку, тщательно изолируя места скрутки.

Штробление

Щиток устанавливают на высоте порядка 1,5 м. При этом не рекомендуется подключать его в местах залегания труб отопления или водопровода. Это продиктовано соображениями защиты электрики от аварийных разливов воды. Установка под щитком бетонного заграждения по типу подоконника позволяет обеспечить должную защиту системы и обойти общепринятый запрет.

От щитка в соответствии с утвержденным планом размечают электросеть. Все ветви трассы должны пролегать строго вертикально или горизонтально, чтобы при монтаже предметов интерьера на стены избежать случайного повреждений кабеля.

Проводку от щитка к комнате ведут вдоль потолка. Легче всего это сделать за одноуровневым гипсокартонным потолком. Гофра с кабелем просто укладывается в имеющееся пространство.

Если потолок монолитный, целесообразно облегчить работу и заводить проводку вдоль стен, придерживаясь линии, расположенной на 20 см ниже уровня потолка. В случае укладки вдоль пола используется специальный электроплинтус. Основной кабель заводится в распределительную коробку, от которой отходят провода к остальным электромонтажным устройствам. Полости под розетки просверливают корончатым сверлом на высоте 30 см от пола, а включатели — 80 см. Такое позиционирование обеспечит свободный доступ к сети даже детям. Любые точки запитки электроприборов следует размещать на расстоянии не менее 10 см от дверного проема.

Укладка кабеля

В выдолбленные полости укладываем гофру с кабелем, закрепляем алебастровым раствором, который точечно наносим на каждые полметра трубки. Распределительные коробки и подрозетники садим на алебастровую подушку, заводим в них проводку, соединяем провода методом скручивания, опрессовывания или спайки. Пары кабелей, подлежащих компоновке, определяются по цвету оболочки. Ноль (N, нейтраль) обозначают синим цветом, защитные провода (PE) — желтым с продольной зеленой полосой. Фазные провода окрашивают в белый, черный, красный или коричневый оттенки. Недопустимо соединение фазы и ноля, фазы с фазой или подсоединение включателя в разрыв нейтрали.

На последнем этапе вводные концы гофр заводят в щиток. Их обрабатывают проводящей пастой, зажимают хомутом на винте, который куском провода PE соединяют с клеммой заземления щитка. Обесточивают жилище, отключают времянку, изолируют задействованные в ней провода, тестируют работоспособность системы. Если все хорошо, штукатурят ветки.

Если соблюдена технология прокладки кабелей и правильно произведена замена, в квартире проводка обеспечит бесперебойную работу всех электроприборов. При возникновении любых сложностей, необходимо обратиться к профессионалам за помощью. Важно помнить, что на кону не только функциональность системы, но и безопасность обитателей жилища.

Монтаж электропроводки в доме и квартире

Разводка электрической проводки – один из обязательных этапов ремонта. Многие домашние мастера выполняют эти работы своими силами, но для качественного монтажа электропроводки в квартире или доме важно следовать рекомендациям и советам профессионалов.

Типы электропроводки

Используют два варианта монтажа электропроводки: закрытого и открытого типа. Каждый из них имеет свою область применения, преимущества и недостатки.

Скрытая проводка

Электрическая проводка скрытого типа прокладывается внутри стен, пола или потолка в штробах или под какую-либо обшивку. Плюсы скрытой электропроводки:

провода не мешают проведению отделочных работ;
после завершения ремонта коммуникации не нарушают эстетику интерьера;
проводка защищена от воздействий внешней среды;
доступ к силовым проводам ограничен, поэтому нет угрозы жизни и здоровью людей.

Монтаж скрытой электропроводки применяется в квартирах, частных домах из кирпича, пено- или газобетона. А вот в деревянных каркасных домах такую разводку силовых проводов делать не рекомендуется из-за риска случайного возгорания. Минусы электрической проводки скрытого типа:

сложность проверки состояния силовых кабелей при поиске неисправности;
в случае замены провода придется делать ремонт, что влечет серьезные затраты;
есть риск задеть электрический кабель во время сверления стен.

Открытая электропроводка

Электрическая проводка открытого типа прокладывается поверх строительных конструкций. Ее монтаж требует намного меньше сил и времени, поскольку не нужно штробить стены и потолки. Плюсы открытой проводки:

цены на монтаж электропроводки внешним способом намного ниже;
при прокладке не нарушается целостность стен и потолков;
легко найти место повреждения провода;
проще добавить новые ветви электросети и точки подключения.

Монтаж электропроводки открытого типа должен проводиться со строгим соблюдением норм пожарной и электрической безопасности. Минусы прокладки электросети открытым способом:

неэстетичный внешний вид;
высокий риск механических повреждений;
электрические провода находятся в свободном доступе.

Важность качественных материалов

При любом способе монтажа электрической проводки важно грамотно подобрать материалы:

медные провода соответствующего сечения;
негорючий электрический щиток;
качественные розетки и выключатели.

Дешевые некачественные материалы неспособны выдержать номинальные нагрузки и быстро выходят из строя, что может стать причиной короткого замыкания или пожара.

Особенности прокладки электропроводки в частном доме и квартире

Монтаж электропроводки в деревянном доме осуществляется открытым способом в кабель-каналах. В коттеджах из кирпича или бетонных блоков можно делать как внешнюю, так и скрытую разводку силовых кабелей. При любом варианте разводки проводов в частном доме требуется:

создать схему прокладки кабелей;
подготовить необходимые материалы и инструменты;
разметить места крепления проводов или сделать штробы;
проложить провода и смонтировать распределительные коробки;
подключить розетки, выключатели, светильники;
смонтировать щиток, подсоединить к электросчетчику и заземлению.

Монтаж электропроводки в квартире проводится аналогичным способом. Единственное отличие состоит в том, что вместо заземления нужно выполнить зануление.

Советы по монтажу электросети

Перед началом работ создайте схему разводки и подсчитайте количество материалов.
Замену электропроводки выполняйте во всех помещениях квартиры или дома.

Обязательно рассчитывайте сечение проводов в соответствии с мощностью, потребляемой электроприборами.

При самостоятельном монтаже проводки тщательно соблюдайте стандарты пожарной и электрической безопасности, требования СНиП. Если вы не уверены в своих силах, то лучше всего обратиться к специалистам.

Монтаж электропроводки на квартире… | Stock Video

Сэкономьте до 20% на первом заказе •
Применить HELLO20

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. Разбивая это по тому, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заложения 24 дюйма

Используйте питающий кабель для прямого залегания под землей на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

При глубине 12 дюймов вы можете проложить кабель питающего кабеля прямого заложения, защищенный GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: общие замечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже электропроводку вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто поймите, что у вас есть варианты, и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте термопистолет, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться в дом, гараж или мастерскую с трубой.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги кабелепроводов

После протяжки проводов выполните соединения с электрическим щитом и закончите фитинги кабелепроводов.
