Как провести проводку в квартире своими руками?

Перед тем, как провести проводку в квартире своими руками, необходимо ознакомиться с некоторыми правилами по выполнению этой работы. Электричество – опасный сосед, поэтому соблюдение требований обязательно! При неаккуратном обращении оно может ранить, убить и вызвать пожар.

Содержание

Разработка технического плана проводки

Любые электромонтажные работы всегда начинают с проектирования. Нужно:

правильно рассчитать количество потребителей,
места установки электрических компонентов и
верно определить мощность в каждой точке.

Это важно, так как можно перегрузить участок цепи, из-за чего возникнет чрезвычайное происшествие с коротким замыканием и даже пожаром.

Перед тем, как делать проводку в квартире с ноля своими руками,

необходимо изучить основные требования:

Не делайте открытые розетки во влажных помещениях. Даже, если они там сильно нужны. Переменный ток хорошо проводится водой, а в атмосфере этой комнаты влага находится во взвешенном летучем состоянии. Она легко конденсируется на металлических контактах и вызывает короткие замыкания. Для влажных помещений есть специальные типы розеток. Если вы не хотите использовать закрытые розетки — найдите наиболее сухое, более защищенное от конденсата место (под вентиляционной точкой, полотенцесушителем…).
Проводку следует протягивать в специальном огнезащитном рукаве или гофрированной трубе. Ее можно замуровывать в стену или протягивать провод через каналы. Гофра предотвращает горение изоляции кабеля при возникновении перегрузки. Так как внутри кислород быстро кончится, не будет и горения. В бетонных стенах проводится штробление углублений для закладки кабеля, с последующим оштукатуриванием.

Прокладывать провода БЕЗ использования защитного рукава или гофры можно в следующих случаях:
СП 256.1325800.2016 ”Эл. установки жилых и общественных зданий. Правила проектирования и монтажа”
Правильно рассчитывайте мощность всех компонентов, потому что в дальнейшем исправить ошибку будет очень сложно.
Выбирайте безопасные пути прокладки кабельных линий, если разрабатываете проект собственными силами.
Во время проведения ремонта старой проводки возможна перефазировка, так как схем нет и кто-то ранее до вас мог поменять провода местами. Поэтому нужно быть осторожным и проверить фазу пробником.

При строительстве нового многоквартирного дома всегда разрабатывается проект. Этой работой занимается опытный инженер по электрохозяйству. Он знает все правила прокладки электрической проводки и требования к выбору материалов. Например, вводной кабель для частного дома должен быть по нормативным требованиям СИП 2 или СИП 4.

Это алюминиевый кабель в одинарной изоляции с сечением 16 квадратных мм каждая жила. СИП 2 используют в однофазной цепи, СИП 4 — в трехфазной с защитным занулением, то есть, дополнительным проводом, присоединенным к нулевой точке генератора.

Особенности составления проекта по прокладке электрики

Проект на прокладку электрики в квартире дает ответ на вопрос, как провести проводку в квартире безопасно? И он должен учитывать величину потребляемой мощности разными приборами в доме. Совершенно нецелесообразно использовать мощный провод для подключения всех приборов.

Основные требования к мощности и материалам:

Вводной кабель выбирается из расчета мощности для дома и квартиры. Для частного сектора действует 2 нормы:
- для домов с газовой плитой и отоплением — 5-7 кВт,
- для домов с электрическим обогревом – 8-11 кВт.
В квартирах расчет идентичный, но вводной кабель уже будет подведен.
По современным нормам ответвления на дополнительные строения следует делать на улице в щитке с установкой на них своих защитных компонентов и предохранительных устройств.
К розеткам следует подводить более мощный трехжильный кабель с заземлением и сечением 2,5 кв. мм.
Для люстр и комнатных светильников с лампочками накаливания достаточно провода 1-1,5 кв. мм.
Не прокладывайте проводку рядом с газовой трубой, если по-другому не получается, то проложите ее в гофрированном рукаве.
Если позволяет возможность, в каждое помещение нужно вести отдельный провод от распределительного щитка и подключить на отдельный автомат. Если ввод находится на улице, то в доме нужно спланировать место для установки распределительной коробки.
Внутри здания для обеспечения надежности лучше использовать только медную проводку .

Не соединяйте медную проводку с алюминиевой методом скрутки! Это приведет к пожару.

Если в квартире ранее была использована из алюминия, то лучше и применять из этого же металла. Следует учитывать, что у него удельная проводимость меньше, чем у медных, поэтому площадь поперечного сечения должна быть больше в 1,5 раза.

На кухню и в ванную комнату рекомендуется подвести отдельный мощный кабель, так как к нему будет подключена стиральная машина, полотенцесушитель и прочая техника в зависимости от надобности. На кухне также используется мощная бытовая аппаратура: электрочайник, холодильник, мультиварка, вафельница и прочие приборы. Все отдельные высокотоковые линии в квартире обязательно подключайте на отдельный автоматический выключатель.
В любом частном доме
должен быть обустроен защитный заземляющий контур. К нему подключается третий провод всех розеток. Он нужен для сбрасывания в землю возможных утечек тока. К этому проводу подключаются металлические корпуса всех устройств, внутри которых присутствует высокое напряжение.

Проектирование расположения электрических компонентов и путей прокладки проводки

Составление проекта выполняется при совместной работе с инженером по электрической безопасности. Зачастую люди обходятся без него, но в таком случае нужно правильно выбирать места монтажа электрических компонентов в квартире. Для себя вы можете составить хотя бы схему, с разметкой высоты расположения электроточки и прочих расстояний. Иначе вам будет довольно сложно потом не запутаться и не забыть какую-то розетку или выключатель…

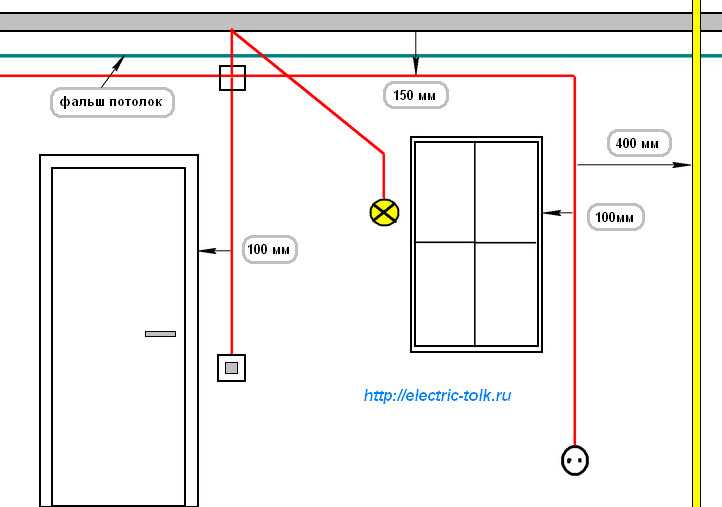

На самом деле стандарты довольно просты:

Крепить розетки можно на расстоянии

от пола не менее 15 см. Наиболее комфортным считается высота 30-35 см. Мебель скроет собой место подключения к сети и кабель питания не будет хаотично свисать.
Установка выключателей может быть по любую сторону от двери на расстоянии 15-30 см от проема. Высота монтажа от 1 м, кому как удобно.
Прокладывать кабель нужно в коробах и защитном рукаве сверху на высоте от 15 см ниже потолка и снизу выше 15 см от пола.
На аналогичном расстоянии прокладывают кабель в углах, отпуская от него не менее 15 см.

Монтаж проводки: этапы проведения работ по прокладке своими руками

После составления плана проводки в собственной квартире можно приступать к выполнению непосредственно монтажных работ. Обычно действуют по следующей схеме:

Разметка мест установки розеток, выключателей, распределительных коробок, осветительных приборов, вытяжки и мощной техники.

Изготовление каналов – штроб и углублений для монтажа подрозетников, стаканов под выключатели и прочие элементы.
Укладка проводки в каналы и установка скрытых компонентов.
Подключение проводки ко всем элементам схемы (розетки, выключатели, люстры…).

Разметка путей прокладки

На этом этапе нужно при помощи лазерного или обычного уровня произвести разметку путей прокладки электропроводки и мест установки компонентов.

Работа выполняется согласно проекту без отступлений. На этом же этапе следует спланировать прокладку кабеля освещения по потолку с выбором способов управления светом: от одного или двухклавишного выключателя.

Укладка проводки в штробы своими руками

Штробление дает очень много цементной пыли. Поэтому сначала убедитесь, что поклеенные накануне обои во всех комнатах квартиры уже высохли (особенно клеевые швы)!

Рассмотрим более подробно для чайников, как сделать штробу под проводку без пыли. И для это применяют несколько методов:

При помощи болгарки и специального пильного диска по бетону делают надрезы в штукатурке. Глубина каналов должна быть достаточной, чтобы в них уместился кабель в защитном пластиковом рукаве,16-20 мм. Возможно, штукатурка будет прорезана насквозь. Когда параллельные надрезы будут готовы, при помощи молотка и долота выбивают штукатурку из паза. Места под розетки и клеммные коробки также вырезают при помощи болгарки или коронок по бетону.
Второй способ изготовления канала заключается в применении специального инструмента, называемого штроборезом. В нем можно регулировать величину заглубления, формируя канал под кабель с заданными габаритами.

Совет! Чтобы получился идеально ровный канал, рекомендуется предварительно закрепить ровную рейку на стене. Затем по ней вести инструментом. Это требует чуть больше времени и сил, но зато сразу получается красивый пильный штроб.

Чтобы во время прорезания штробы не образовывалась пыль, рекомендуется использовать технику с отводами под пылесос или машинки с жидкостным охлаждением (их можно взять в аренду). Также есть защитные экраны и накладки, с помощью которых мастер может закрыть зону резания, предотвратив распространение летучей пыли.

Прокладка кабеля в гипсокартоне

Стены и перегородки бывают трех типов:

Каркасные, то есть, внутри, за ГКЛ есть пустоты, которые можно использовать для прокладки проводки.
Гипсокартон использован в качестве сухой штукатурки и монтирован поверх монолитных, блочных или кирпичных стен. В таком случае, чем сделать штробу под проводку? Не спешите прорезать лист насквозь. Сначала выполните разметку места прокладки кабеля, затем закрепите ГКЛ повторно, усилив в зоне прокладки линии дополнительным количеством саморезов.
Панельные из бетона. Толщина одного элемента составляет 20-25 см, поэтому для прокладки проводки придется бить штробы.

Важно! Возможно, проще снять ГКЛ, проложить в стене кабель и закрепить его на место. Поэтому рекомендуется заранее продумывать способы монтажа, чтобы не выполнять дополнительную работу.

Если в перегородке из гипсокартона пустота, то организовать разводку кабеля несколько проще. Сверлят отверстия коронкой под розетки и выключатели по разметке, также делают отверстие вверху на месте заворота кабеля. Затем провод продевают в подготовленные отверстия. Аналогично поступают и с горизонтальной прокладкой, используя более жесткие длинные предметы. Например, можно применить 16-мм металлопластиковую трубу, просунуть в нее кабель и вытащить или оставить в качестве гофры.

Описанным способом прокладывать всю проводку в стенах из гипсокартона непрактично. Если планируется строительство гипсокартонных перегородок и в них будут розетки или выключатели, то нужно заранее проложить кабель в гофре и подвести к нужным местам, закрепив его стяжками или проволокой к профилю.

Укладка кабеля своими руками

Укладывать кабель в готовый штроб удобно, но его нужно фиксировать.

Для этого можно приобрести клипсы для гофры, которая в них защелкивается, хомуты, стяжки и прочий крепеж. Также можно использовать перфорированную шину, отрезая куски нужной длины.

Важно! Укладка кабеля в штробы в гофрированном рукаве в бетонных, кирпичных и блочных стенах удобна тем, что провод можно будет заменить в случае необходимости. Для этого нужно избегать углов под 90 градусов. Следует делать закругления с радиусом 15-20 см. Так будет проще вытащить кабель и просунуть новый.

Не всегда заранее спланируешь удобное расположение розеток. Часто бывает так, что нужно ее закрепить в другом месте, где ее ранее не было. В таком случае, можно ли проводить проводку в плинтусе? Можно! Более того, в продаже есть погонажный материал с соответствующими пазами для одного или нескольких кабелей. В таком случае применять какой-либо крепеж не потребуется. Канал закрывается декоративной планкой, которую можно при необходимости легко извлечь для замены кабеля.

На этом этапе пошаговой инструкции для новичка советуем выполнить установку базовых компонентов. К ним относятся подрозетники, монтажные коробки и прочие элементы. Как правило, они все снабжены крепежными отверстиями. Установку осуществляют при помощи саморезов, шурупов или дюбелей. Дополнительно коробки фиксируют цементной смесью. Для быстрой работы применяют Ротбанд. Отверстия в коробках для кабеля сверлят или прорезают монтажным ножом.

Подключение проводки к электрокомпонентам — пошаговая инструкция

Обычно, проводку прокладывают на этапе строительства, поэтому устанавливают розетки и выключатели света без лицевых планок, чтобы их не повредить. Первым делом снимите их и положите в пакет, чтобы не поцарапать. Далее, приступите к оголению концов проводов.

Обычно процесс подключения розетки или выключателя выглядит следующим образом:

Вытащите кабель из коробки и разровняйте.
Отмерьте 10-12 см и отрежьте лишнее.
Удалите верхний слой изоляции до места входа в канал.
Аккуратно специальным съемником или кусачками залудите 7-10 мм провода.
Подключите к клеммам на розетке, выключателе, светильнике и аккуратно изогнутое провода, распределяя их по обеим сторонам прибора и постепенно заталкивая его в коробку.
Зафиксируйте розетку или другое устройство распорными клиньями или шурупами.

Аналогичным образом подготавливают провода для подключения к автоматическим выключателем, но в распределительном щитке следует оставить чуточку больше их длины, чтобы его можно было удобно уложить. Сначала подключают выводы заземления и плотно прижимают к дну коробки. Затем соединяют нулевой проводник и последним подключают фазный. Он должен располагаться от нуля и земли подальше в щитке и в распределительных коробках.

Как видите, выполнить проведение электропроводки с нуля сможет практически каждый, но чтобы все сделать правильно с первого раза, рекомендуем посмотреть видео инструкцию. Важно осуществлять подключение к питанию только после установки всех элементов электрического оборудования. Соединения в распределительных коробках лучше изолировать специальными зажимами. В продаже есть удобные клипсы, для которых не требуется снимать изоляцию. Провод прокалывается иглой, обеспечивая надежный контакт.

15 января 2022

Задать вопрос эксперту

Поделиться статьей:

Статьи по теме

Монтаж электропроводки в доме: практическое руководство

Как проложить проводку своими руками? Часть черновой проводки можно сделать даже если вы не электрик. Расскажем, как подключить электричество в комнате, квартире, частном доме или на даче.

Методы работы с электропроводкой по шагам. Как проложить кабель в комнатах, чем соединить провода? Как подготовиться к работам, какую электрофурнитуру выбрать и многое другое.

Так заманчиво попробовать сэкономить и сделать электрику в доме своими руками. Однако неправильная установка или ошибка в монтаже может стать причиной короткого замыкания, удара током или возгорания. Рекомендуем заказать монтаж электропроводки у лицензированных электриков, чтобы не подвергать себя опасности.

Содержание

Что нужно знать об электромонтажных работах?
С чего начать монтаж проводки?
Какой провод лучше брать для проводки в квартире?
Основы техники безопасности
Последовательность монтажных работ
Как сделать контур заземления?
Как выбрать автоматы и устройство защитного отключения?
Вопросы-ответы

Что нужно знать об электромонтажных работах?

Основное устройство расположено в щитке на этаже или электрическом щите в доме. В старых квартирах электропроводка установлена алюминиевыми проводами из двух жил. По современным стандартам требуется устанавливать устройства защиты от токов утечки и перенапряжения.

Как без замены проводов улучшить параметры проводки?

Провода можно не менять, если вы делаете ремонт в новостройке (при условии их хорошего качества). В старых домах проводка часто из алюминия – требует замены через 20 лет эксплуатации. В схему можно установить УЗО и новые автоматические выключатели, нарастить провод в розетке. Но это не улучшит качество электросистемы квартиры.

Когда лучше менять электропроводку полностью?

Старую проводку лучше заменить при полном переносе розеток, выключателей, света и других узлов. Также требуется замена алюминиевых проводов после 20 лет эксплуатации. В новой проводке можно оставить часть старых линий прокладки.

На каком этапе ремонта менять проводку?

Монтаж электропроводки необходимо проводить после черновых работ: перепланировка со сносом перегородок, стяжка пола, вывод ровных стен. Электрику нужно делать до финишной отделки, до шпаклевания стен, замены сантехники и малярных работ.

Можно ли жить со старой проводкой?

Можно – только осторожно. Нельзя давать больше нагрузки на старое питание. Старые провода из алюминия, которым больше 20 лет выполнены в одинарной оплетке. Изоляция может рассыхаться, чревато утечкой тока. Лучше заменить старую проводку на новую в двойной изоляции.

С чего начать монтаж проводки?

Правильно начать электрику в квартире с планирования – создать схему электропитания от щитка в комнаты. Рассчитать нагрузку на сеть по количеству и мощности электроприборов.

Проект и схема разводки проводов

Рекомендуем нанять сертифицированного мастера для проектирования. Проект, как основном документ в проводке.

При создании проекта своими руками важно соблюсти основы электрики. При создании чертежа использовать условные обозначения выключателей, розеток, освещения, дозовых коробок, проводов.

Как создать чертеж:

Выполнить схему прокладки проводов по плану квартиры. Получится чертеж с видом сверху с точным расстоянием.
Определить, какие бытовые приборы будут в каждой комнате. На схеме указать расположение розеток и выключателей.
По схеме проекта продумать прокладку проводов. Учитывать конструктивные особенности комнат, местоположение мебели и техники.

Лучше сразу продумать, как провести разводку проводов к распределительной коробке, а от нее к розеткам и выключателям.

Схема электропроводки в электронном варианте или в проекте позволяет сохранить расположение всех дозовых коробок. Это требуется если нужен ремонт в новостройке или повышается выделяемая на квартиру мощность. Чертеж можно внести в техпаспорт квартиры.

Требования к плану электропроводки

Продумать место для электрических счетчиков, дозовых коробок, розеток и выключателей. Место должно быть удобно для обслуживания.
Расположение выключателей света – 1-1,5 метра от пола. Лучше устанавливать у дверного проема (дверь не должна прикрывать доступ при открытии).
Расположение розеток – 50-80 см от пола. На каждые 6 кв.м. комнаты должна быть установлена розетка (на кухне от 3 штук). Нельзя планировать розетки ближе чем 0,5 метра от металлических систем (трубы отопления, батареи, газплита).
Прокладка проводов – строго вертикально или горизонтально. Кабель не должен пересекаться с металлом или арматурой. Для скрытой проводки нужно выбрать место защищенное от механического повреждения. При горизонтальной прокладке отступить 150 мм от потолка и плинтуса. Вертикальную линию лучше вести на расстоянии 100 мм от углов, проемов окна и двери.
Учитывать правила электро и пожарной безопасности. Расположение выключателей и розеток должно быть удобно пользоваться.

Выбор метода прокладки

Выбирать нужно более рациональный способ прокладки электрических проводов для квартиры или дома.

Открытая проводка (внешняя).

Электропровода прокладывают в кабель-каналах из пластика, гофре или полностью открытым типом (фиксация скобами или на роликах). Кабель ведут по стенам и потолку. Разрешены марки кабелей АППВ (алюминиевая жила) или ППВ (медная).

Как выполнить открытую прокладку проводов?

Спроектируйте маршрут разводки, подготовьте инструмент и материал (переходники, короба, саморезы, изоленту).

Закрепить канал для кабеля соединением дюбель-саморез.
Уложить провод в короб. Плотность укладки в канале должна быть более 60%. Сверху закрыть короб крышкой.
Подвести концы кабеля к электроточкам, а начало к вводному щитку.
Проверить электрическую цепь на короткое замыкание, а также заземляющий контур.

Скрытая проводка

Скрытые коммуникации в помещении устанавливают, когда внешние провода не впишутся в интерьер. Кабель укладывают в потолок, стены или под стяжку пола. Для установки требуется профессиональная квалификация.

Как провести монтаж скрытой проводки?

Разметить кабельные линии, места для дозовых коробок, выключателей и подрозетников.
В стене пробить штробы перфоратором или штроборезом. Проводку под полом прокладывать до заливки стяжки пола.
Вести штробы от входного распределительного щитка до конечных выводов.
Уложить провод в штробы. Фиксировать штукатуркой или пластмассовыми хомутами каждые 30 см.
Подключить провода к сети, проверить питание, заземление и КЗ.

Важно – не допускать пересечения проводов между собой (если нужно укрепить место пересечения слоями изоленты).

Тип	Открытое расположение	Скрытая прокладка
Расположение	По стенам, потолку в коробах/гофре или под плинтусом.	В отдельной штробе (сверху скрыт шпаклевкой).
Плюсы	не нужно штробить стены; дешевле скрытой – можно использовать более тонкий провод, не нужны дорогие расходники и инструменты; легко демонтировать или заменить провода, любую ошибку можно исправить.	Провода скрыты в стене с гофрой или трубой. Меньше риск повредить.
Минусы	все конструкции заметны, не входят в интерьер; высокий риск повреждения проводов и поражения током; под плинтус нельзя разместить все линии.	много грязи при подготовке штроб; для замены проводов нужно заменить отделку и снова долбить стену; дороже – требуется большее сечение проводов, инструмент для прокладки.
Когда выбирать	Для технических помещений, на дачу или при ограниченном бюджете.	Предпочтителен для квартир и домов. Показан при капитальном или косметическом ремонте с дизайном современного интерьера.

Какой способ прокладки выбрать?

Выбирайте самый рациональный вариант по технической части:

Открытый тип – подходит для деревянных домов, технических помещений. А также для прокладки по бетонным стенам на кухне или коридоре. Этот способ должен подходить под стилистику интерьера.
Скрытый способ – обязателен для квартир, для всех жилых комнат, ванной и туалета.
Комбинированная прокладка – проводку в стенах укладывают в штробах для розеток. Освещение можно проложить в гофре на потолке. Способ подходит, когда устанавливают натяжные потолки.

Как вести провода?

Начинать нужно от «сердца питания» – электрощитка. В нем установить автоматы и УЗО, а от них вести провода по штробам или коробам. Выводить провода к дозовым коробкам, а от них к розеткам или выключателям.

Зачем делать разводку проводов по потолку?

Так проще провести ремонт, всегда есть аварийный доступ к системе. Натяжной потолок проще снять, чем вскрыть стену или пол.

Какой провод лучше брать для проводки в квартире?

Выбирать провода должен специалист согласно нормам ПУЭ. Электрик должен рассчитать сечение проводов, суммарную нагрузку в сети, количество защитных устройств, проверить соответствие пожарной безопасности.

Виды проводов в квартире

На квартиру или дом всегда выделяют номинальную мощность. Ее регулируют вводным автоматическим выключателем. То есть в каждой комнате оборудование рассчитано на определенный ток. Поэтому проводку разбивают на 4 группы (каждая с проводами разного сечения):

Кабель подключения ввода в распределительном щитке. На него приходится вся нагрузка квартиры.
Розеточная группа.
Провода освещения.
Небольшого сечения под специальное оборудование.

Материал и структура

ВАЖНО: по правилам ПУЭ – в квартире можно делать медную и алюминиевую проводку с соблюдением нормативных сечений.

Медные

Медь обладает лучшими свойствами проводимости для проводки, потому что имеют наименьшие потери. Отличаются высокой надежностью и безопасностью.

Почему лучше медная проводка?

Если сравнивать с алюминиевым кабелем, медь:

Выдерживает больше нагрузки. У меди выше электрическая проводимость (ниже сопротивление). Если сравнивать сечение, то 1,5 кв. мм. меди = 2,5 алюминия.
Удобно монтировать. Медь легко гнется много раз, не ломается при изгибе, ее легко паять.
Долго служит. Медная проводка прослужит до 30 лет и более. Алюминиевый кабель подвержен окислению (срок службы до 20 лет).

Если медь такая хорошая, можно выбрать любой кабель?

Нет. Многожильные кабели нельзя прокладывать в квартире, потому что он не устойчивый к постоянному нагреву. При большой нагрузке в сети контакт оплавится, может загореться. Лучше использовать многопроволочный кабель с тремя жилами (фаза, ноль, заземление).

Марки медных проводов для квартиры: силовой кабель ВВГ и его модификации, современный стандарт провода NYM (улучшенная изоляция из ПВХ). Не использовать медные провода ПВС, ШВВП.

Алюминиевые

Алюминиевую проводку делали в старых квартирах. Рекомендуют использовать алюминий только для ремонта старой проводки, но не прокладывать новую схему с такими проводами.

Плюсы	Минусы
+ Цена. Дешевле меди в равнозначном сечении.	— Ухудшение свойств. Алюминий быстро стареет. Становится ломким, сложно поменять розетку или выключатель.
	— Пожароопасность. Ухудшение качества контактов приводит к оплавлению и пожару.
	— Меньшая электропроводность.

Когда выбирать алюминиевый провод?

Алюминиевый кабель ставят при вводе в квартиру. У него больше сечение и в этом случае с ним удобнее работать.

Как соединить алюминиевые провода между собой?

Рекомендуем провести опрессовку алюминиевого соединения. Электрический контакт более прочный. Кабеля зажимают в металлической гильзе, зажимают пресс-клещами.

Как соединить контакты медных проводов?

Соединения с хорошим электроконтактом:

Скрутка. Одножильные проводники скручивать под углом 45º двумя пальцами. Оставить 3-4 см скрутки, а остальное обрезать. Контакт изолировать.
Пайка. Провода скручивают, чтобы дополнительно запаять припоем. Соединение получается крепче, надежнее. Перед пайком важно обработать жилы канифолью.
Клеммное соединение. Жилу завести в колодку или пластину, зажать винтом. Подходит для соединения проводов разных материалов.

Можно ли соединять провода разного сечения?

Для соединения кабелей разной толщины проще и надежней использовать пайку или сварку контакта. Вначале скрутить, а потом дополнительно запаять.

Как лучше соединить алюминиевый и медный кабель?

Основной тип соединения алюминия с медью в проводке – клеммная колодка с фиксацией винтом

Какое сечение кабеля выбрать в квартиру?

От сечения зависит пропускная способность электропровода. Квадрат медной жилы пропускает ток до 10 Ампер, а алюминий до 5 А. Также важно учитывать запас для компенсации нагрева, чтобы не оплавилась изоляция. ВАЖНО – диаметр проводника, это не сечение. Зная диаметр, можно высчитать площадь сечения.

Как выбрать сечение кабеля?

Подбирать сечение нужно под общую нагрузку электропроводки. Электрики высчитывают мощности потребительских приборов, рассчитывают дополнительную нагрузку. Можно использовать таблицу сравнение материалов, марок и сечения проводов.

table

Но если решили самостоятельно выбрать сечение провода, рекомендуем подбирать стандартное для каждой группы:

Кабель на ввод в электрощит – 10 кв. мм. (однофазная сеть).
На розетки – подавать 2,5 кв.мм.
Осветительная группа – от 1,5 кв.мм.

Какую толщину оболочки и изоляции провода выбрать?

Каждая жила защищена изоляцией, а сверху покрыта оболочкой. Как правило, изоляция из ПВХ, может использоваться защитный полимер.

Параметры для изоляции:

Изоляционный слой – по ГОСТу для сечения от 1,5 кв.мм. толщина изоляции от 0,6 мм.
Фиксирующая оболочка – от 1,5 до 1,8 мм (зависит от многожильности проводника).

Советы мастера электромонтажа:

Всегда начинать с расчета нагрузки и выбора кабеля (лучше выбирать марку, которая не поддерживает горение). Рекомендую включить в схему УЗО для защиты от возгорания или поражения током.

Как сделать проводку в деревянном доме?

Новый сруб имеет особенность – дает усадку. Поэтому скрытую проводку можно провести только в защитных трубах с заземлением. Чаще в деревянных домах провода ведут открытым методом в коробах.

Как не ошибиться в монтаже проводки?

Выбирать материалы и элементы только сертифицированных производителей. Перед покупкой проверьте маркировку и внешнее состояние.
Покупать материалы с запасом. Относится к сечению, выбору систем защитного отключения. В электрике «ошибаешься только один раз», поэтому лучше предусмотреть запас и защиту.
Вызвать электрика для монтажа проводки. Можно разделить работы на группы, часть выполнить самостоятельно, а наиболее сложное отдать мастеру.

Основы техники безопасности

Меры предосторожности при электромонтажных работах:

Все работы проводить только после отключения напряжения. При прокладке проводов в комнатах и выводе щитка в квартиру отключите питание из распределительного короба. Даже если отключили, проверьте наличие напряжения тестером. Повесьте табличку на распределительном щитке «Не включать работают люди». Работы вне дома и отключения линии может проводить только специалист.
Имейте под рукой огнетушитель. При коротком замыкании тушить электрический огонь нельзя водой, чтобы не получить удар током. Используйте подходящий огнетушитель.
Подберите безопасный инструмент. Проверить изоляцию приборов, точность тестеров напряжения. Лучше использовать защитные перчатки, маску и плотную обувь.
Не работайте без напарника. При монтаже всегда требуется помощь. Также напарник может быстро помочь или оказать первую помощь.

Последовательность монтажных работ

План выполнения внутренней электропроводки по шагам:

Разметочные работы

Нанести на стены карандашом линии проводов – вертикаль и горизонталь (использовать уровень). Для гнезд подрозетников и выключателей можно использовать макет или циркуль. Важно провести разметку точно по размерам, чтобы не ошибиться при штроблении. Начинать всегда с горизонтальных линий, а далее перенести на стены весь чертеж.

Подготовка стен.

Для открытой проводки зафиксировать кабель-каналы.

Для скрытого монтажа использовать инструменты:

Нарезать и выбить штробы. Лучше использовать штроборез или болгарку с диском по бетону. Также можно использовать перфоратор. Работать с помощником, использовать пылесос для захвата пыли.
Вырезать углубления для монтажа. Использовать перфоратор с алмазной коронкой для подготовки гнезд под распределительные коробки.
Очистить поверхность стен молотком с зубилом. Вычистить весь мусор из каналов.

Монтаж электропроводки.

Вызвать электрика для установки автоматов и линий в электрощите. Самостоятельно провести этот этап нельзя.
Проложить линии проводов. Провести от щита по каналам кабели, учитывать выпуски. Не перекручивать проводник, все должно быть ровно, желательно без пересечений.
Закреплять линию проводника в канале штукатуркой с интервалом до 50 см, на углах до 10 см. Можно использовать крепление в гофре или клипсами.

Монтаж дозовых коробок.

Перед установкой проверить соответствие размеров, срезать вводы в коробку.

Вставить провода в коробку (в обозначенные вводные отверстия). Лучше заводить проводник в дозовую через гофру.
Зафиксировать коробку в углублении штукатуркой, зафиксировать вровень к стене. Не допустить попадания пыли или гипса внутрь.

После монтажа дозовых можно заштукатурить каналы с проводником, чтобы продолжить чистовую отделку.

Подключение розеток и выключателей.

Завести провода в клеммы (фаза в правую, нулевой проводник в левую).
Зафиксировать розетку монтажными винтами с лапками в коробке.
Вставить подрозетник, плотно закрутить крепежи.
Установить защитную крышку, закрутить винтом.

Установить защитную крышку, закрутить винтом.

Есть два способа:

Шлейф — последовательное подключение новых розеток от предыдущих. Но этот способ небезопасен – нельзя подключать мощное оборудование или превышать рассчитанную нагрузку. Последовательное соединение может привести к перегрузке, оплавлению контактов и короткому замыканию.
Звезда – параллельное подключение. Каждую розетку подключить напрямую к дозовой коробке. Если одна розетка выйдет из строя, другие продолжат работать.

Как установить гнездо выключателя или розетки в гипсокартон?

Установку проводить в специальную монтажную коробку для скрытой разводки с винтами для гипсокартона.

Сколько розеток нужно в дом?

Рекомендуем разместить отдельную розетку для каждого прибора. На комнату лучше разместить от 2-3 разъемов.

Проверка электропроводки.

Этот этап должен провести мастер. При ремонте в новостройке может потребоваться вызов комиссии. Специалисты должны ввести новую проводку в эксплуатацию или выписать список для устранения проблем.

Как сделать контур заземления?

В квартире заземляющее устройство включает аппарат УЗО. В частном доме нужно установить заземляющий проводник и отвести горизонтальный с вертикальным заземлителем (вкапываются глубоко в землю).

Контур заземления должен соответствовать правилам ПУЭ. Для монтажа этого устройства лучше вызвать бригаду электриков.

Как выбрать автоматы и устройство защитного отключения?

Автоматический выключатель.

Выбирать по номинальному току для каждой группы проводников. Проверять для стандартных типов нагрузки. Также важно учитывать скорость срабатывания при коротком замыкании.

Стандартные автоматы для квартиры:

Розеточная группа – при сечении медного проводника 2,5 кв.мм. можно выбрать автомат 16 А.
Освещение – нагрузка меньше, можно установить автомат 10 А или 6 А (зависит от сечения).

УЗО

Аппарат отключает линию при токах утечки. Например, при перегрузке, коротком замыкании или попадании под действие тока.

Подключать УЗО к нескольким автоматическим выключателям. Так можно улучшить защиту каждой группы. Но это дороже, чем ставить одно устройство.
Выбирать УЗО по номиналу автомата. Если работать по схеме одно УЗО – один автомат, то номинал прибора не должен быть меньше выключателя. Если под УЗО выводить несколько автоматов, то значение должно быть больше чем ток всех автоматов.

Вопросы-ответы

Что значит степень защиты IP20 на розетках?

Показатель IP показывает, что розетка защищена по европейским стандартам. Первая цифра после IP показывает защиту от размера попадания пыли (0 – нет, 6 – полная защита). Чем больше вторая цифра, тем больше защита от влаги. Для простых комнат подойдет защита IP20, а в ванной лучше устанавливать розетки IP44.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

Начало всех работ — схема
Составление схемы
Необходимые материалы
Щит распределительный
- Какие щиты есть?
- Чем оснащен щит?
Нагрузка в квартиру
Монтаж электропроводки
- Подготовительный этап
- Открытая проводка
- Скрытая проводка
- Завершающий этап

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические плиты и духовки;
Шайба;
холодильник и морозильник;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м ² , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.

DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

на осветительную нагрузку — 10 А;
для розеток — 16 А;
для подключения бытовых приборов до 4,5 кВт — 20 А;
для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

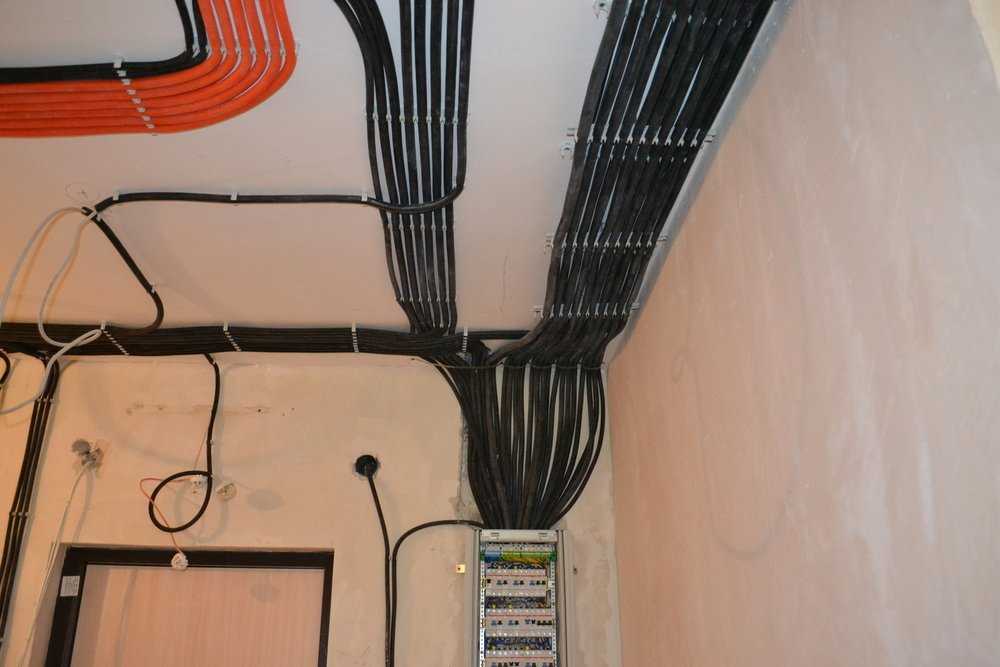

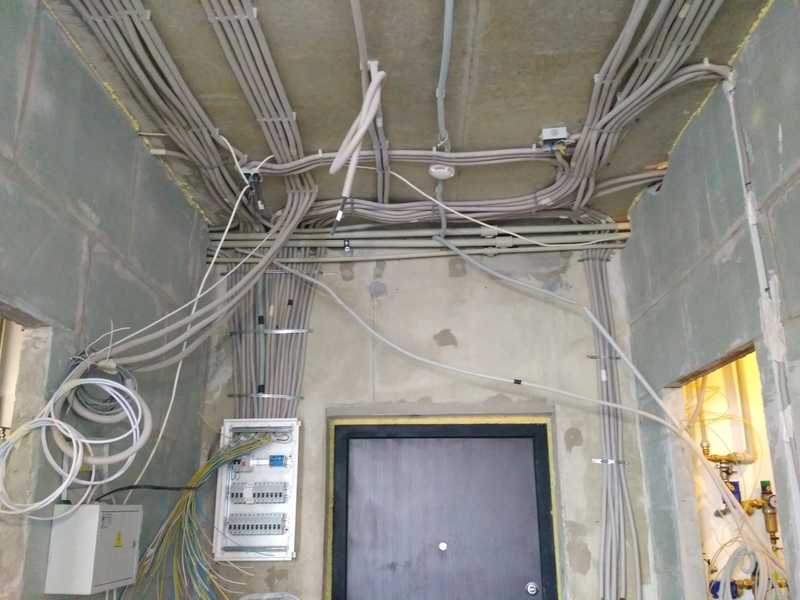

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, сейчас это очень модно и набирает популярность.
Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
Вставьте концы проводов в коробки розеток и соединительные коробки.
Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и разводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

Сколько стоит перемонтировать дом?

Сколько стоит переделать дом?

Фото: Astrosystem / Adobe Stock

Основные моменты

Как правило, стоимость замены электропроводки в доме определяется по цене квадратного фута.
Простые проекты по перемонтажу стоят около 1500 долларов, , в то время как проект всего дома может превысить 10000 долларов .
Если дом старше 19 лет, вы можете подумать о переустановке электропроводки.60 или ваши выключатели срабатывают постоянно.
В дополнение к материалам и рабочей силе получение надлежащих разрешений часто составляет большую часть бюджета.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, влюбились ли вы и купили старый дом или приступили к новой реконструкции, в вашем будущем, скорее всего, появятся проекты по переделке проводки. Стоимость ремонта дома колеблется от 1500 долларов США для простых проектов замены электропроводки или более 10 000 долларов США для замены проводки всего дома. Устаревшие и изношенные провода представляют опасность электрического пожара, способного нанести значительный ущерб, поэтому их лучше заменить. Из этого руководства вы узнаете о факторах стоимости, таких как разрешения, площадь в квадратных футах и новые сервисные панели.

Стоимость замены электропроводки в доме в расчете на квадратный фут

Стоимость замены электропроводки в доме обычно рассчитывается за квадратный фут. Включая материалы и рабочую силу, ремонт дома стоит около От 2 до 4 долларов за квадратный фут . Таким образом, для дома площадью 2000 квадратных футов вы потратите от 4000 до 8000 долларов в общей сложности.

Стоимость замены электропроводки в доме по типу провода

Различные типы электропроводки и кабели (оболочка, покрывающая несколько проводов и защищающая их) могут повлиять на стоимость вашего проекта замены электропроводки. Куртка выполняет различные функции в зависимости от типа устройств или приборов, подключенных к электрической системе вашего дома.

НМ кабель

Для дома наиболее распространены кабели NM (неметаллические). Этот тип кабеля состоит из токоведущего провода, известного как «горячий» провод, нейтрального провода и провода заземления внутри защитной пластиковой оболочки или оболочки. Стоимость повторной разводки кабелей NM составляет от 0,40 до 0,80 долларов США за погонный фут .

Кабель UF

Кабель UF (подземный фидер) аналогичен кабелю NM, за исключением того, что он предназначен для прокладки в подземных или влажных зонах. Для защиты проводов каждый провод покрыт пластиком, затем все провода обёрнуты серой защитной оболочкой. Замена проводки кабелями UF стоит От 0,50 до 0,75 доллара за погонный фут .

Провод THHN/THWN

THHN и THWN — это два обычных провода, которые защищены пластиковыми крышками с цветовой маркировкой. Обычно они используются в незавершенных помещениях, таких как гаражи или подвалы, или для коротких открытых участков, например, для водонагревателей или мусоропроводов. Эти провода стоят от 0,80 до 1,60 долларов США за погонный фут для повторной проводки.

Коаксиальный кабель

Коаксиальные кабели уже давно используются для телевизоров и видеооборудования, хотя по мере развития технологии они становятся все менее распространенными. Коаксиальные кабели стоят около От 0,25 до 0,35 долл. США за погонный фут для замены проводки. Вы можете установить коаксиальную розетку самостоятельно, если вы умеете делать что-то своими руками.

Низковольтный провод

Профессионалы будут использовать низковольтные провода для цепей, использующих менее 50 вольт , таких как провода дверного звонка или провода термостата. Эта замена проводки стоит от 0,25 до 0,35 долларов США за погонный фут .

Разбивка стоимости ремонта электропроводки в доме

Стоимость ремонта электропроводки зависит от необходимых материалов и трудозатрат. Более сложные проекты по замене электропроводки, такие как замена электропроводки всего дома или старого дома, будут стоить дороже, потому что работа с большим количеством электрических проводов или старых систем электропроводки сопряжена с риском и требует опыта.

Материалы

Бюджет примерно От 0,25 до 1,60 долларов за погонный фут на стоимость материалов. Замена низковольтных проводов или коаксиальных кабелей будет стоить меньше, чем более крупные проекты, такие как замена кабелей NM, подземных фидерных кабелей или проводов THHN/THWN.

Рабочая сила

Вам понадобится местный профессиональный электрик для проекта по перемонтажу, который будет стоить от 50 до 100 долларов в час , не включая материалы. Включая работу и материалы, общий проект будет стоить От 2 до 4 долларов за квадратный фут .

Факторы, влияющие на стоимость

Замена электропроводки в доме может означать многое, от обновления ванной комнаты до встроенного освещения. В любом случае разумно выделить достаточно средств, чтобы покрыть все факторы, которые могут повлиять на общую цену.

Размер и возраст вашего дома

Средний размер дома составляет около 2500 квадратных футов , но большинство домов варьируется от 1500 до 2500 квадратных футов . Вы должны учитывать размер вашего дома, так как для большего дома требуется больше проводов, а для меньшего дома обычно требуется меньше проводки. Ожидайте платить где-нибудь от от 2000 до 4000 долларов для замены электропроводки в доме площадью 1000 квадратных футов и где-то между 6000–12000 долларов для дома площадью 3000 квадратных футов.

Точно так же, если ваш дом двухэтажный или выше, это может повлиять на стоимость замены электропроводки в вашем доме, поскольку установщику потребуется перемонтировать дом на нескольких уровнях.

Скрытые проблемы в старых домах также могут повлиять на общую стоимость вашего проекта по замене электропроводки. Старые дома, построенные до гипсокартона, например, дома, построенные до середины 19 века.50-е годы — ставят особые задачи. Стены из планки и штукатурки раньше использовались для стен, но удалить провода гораздо сложнее, что увеличивает время и увеличивает объем труда. Это может означать разницу между 90 279 днями 90 280 обширных работ по замене проводки и последующим ремонтом стен.

Разрешения, проверки и коды безопасности

Фото: Vittaya_25 / Adobe Stock

Для замены электропроводки требуются соответствующие разрешения и проверки. Если вы переделываете электропроводку в старом доме, он должен соответствовать современным нормам безопасности, чтобы защитить вашу семью от риска поражения электрическим током или пожара.

Разрешения: Стоимость разрешений будет зависеть от вашего местного законодательства, но обычно это 75–150 долларов за разрешение .
Проверки: Предварительная инспекция выявит необходимые работы, а последующая инспекция обеспечит качественное выполнение работы. Вам также понадобятся регулярные проверки каждые пять-десять лет , чтобы убедиться, что ваши электрические системы работают правильно. Проверки около От 100 до 125 долларов за штуку .
Коды безопасности: Разрешения, обеспечивающие соблюдение правил техники безопасности и строительных норм, могут стоить дороже, чем стандартные разрешения. Будьте готовы потратить от 90 279 200 долларов США до 900 900 280 долларов на разрешения для этих особых обстоятельств.

Подготовка и уборка

Ваш подрядчик, скорее всего, включит стоимость уборки в свое предложение. Это может составлять до долларов 500 бюджета.

Подрядчики подготовят рабочую площадку, но вам также придется немного потрудиться. Эта работа включает в себя перемещение мебели, перемещение ценных предметов для их защиты от повреждений и общую уборку рабочей зоны. Подготовительные работы могут занять несколько часов или даже несколько дней, в зависимости от того, переделываете ли вы кухню во время реконструкции или весь дом для крупного проекта по переделке проводки.

Простые и сложные проекты по замене электропроводки

Некоторые работы по замене электропроводки являются более обширными и требуют, чтобы электрик открывал стены для завершения работы. Этот шаг может добавить на 25% больше к общему количеству проекта, так как впоследствии подрядчику нужно будет залатать и отремонтировать стены.

Дополнительные розетки и выключатели

Замена электропроводки — идеальное время, чтобы решить проблему нехватки розеток. Попросите своего электрика добавить розетки и выключатели для всех ваших ламп и электроники, а затем запланируйте около От 100 до 185 долларов за розетку или выключатель.

Доступность проводки

Доступ к труднодоступным проводам займет больше времени, что увеличит время вашего проекта. Поскольку большинство профессионалов берут от 50 до 100 долларов в час, стены, которые содержат планки и штукатурку, кирпич и шпильки, а также несколько уровней с потолочным освещением, могут способствовать этому увеличению цены. Например, старый дом площадью 3000 квадратных футов может увеличить общую стоимость замены электропроводки до 20 000 долларов .

Расположение коробки выключателя, электрическая схема и существующая проводка также могут повлиять на доступность вашей проводки для снятия и замены. Значительно проще установить проводку в новой сборке, в которой для доступа к проводам используется петлевой метод. Этот метод петли включает в себя горизонтальные кабели, которые легко идентифицировать и получить доступ через шпильки в каждой розетке. Но в старых домах, как правило, используются устаревшие методы установки, которые требуют больше труда.

Новая электрическая сервисная панель

Старые дома, построенные в 1940-х и 1950-х годах, обычно имеют электрические панели обслуживания на 60 ампер, что едва ли достаточно для работы с электрическими нагрузками от современных технологий и устройств. Электрику потребуется установить новую электрическую сервисную панель , обычно на 100 или 200 ампер.

100 ампер: Электрическая сервисная панель на 100 ампер может работать в небольших домах и будет стоить от 900 до 2000 долларов.
200 ампер: Электрическая сервисная панель на 200 ампер подойдет для большинства современных домов, и ее установка будет стоить от 1500 до 2500 долларов .

Замена проводки ручек и трубок

Дома, построенные до 1950 года, вероятно, имеют проводку ручек и трубок, которая не включает заземляющий провод, помогающий отводить накопленное электричество в целях безопасности. Это означает, что розетки для систем с ручкой и трубкой не работают с трехконтактными приборами и устройствами, такими как многие современные кухонные приборы или даже зарядные устройства для ноутбуков. В этом случае вам нужно заменить его, чтобы избежать ручка и трубка пожароопасные .

Разрешение: Разрешение на демонтаж ручек и трубок будет стоить от 200 до 500 долларов .
Снятие: Снятие ручки и проводки трубки будет стоить около 5000 долларов США .
Замена проводки: После того, как вы получили разрешения и сняли проводку с ручкой и трубкой, вы потратите стандартную сумму от 2 до 4 долларов за квадратный фут на замену проводки.

Дополнительные расходы на перемонтаж и соображения

Скрытые расходы могут как увеличить, так и разрушить ваш бюджет, поэтому не забудьте включить следующие дополнительные расходы на перемонтаж при планировании своего проекта.

Вскрытие и ремонт стен

Вскрытие стен для доступа к старым проводам и прокладка новых, а затем ремонт этих стен могут обернуться дополнительными затратами, особенно если вам нужно открыть множество точек доступа, чтобы добраться до сложной устаревшей системы электропроводки. Не стоит недооценивать стоимость ремонта ваших стен, который может занять От 25% до 30% от всего бюджета проекта.

Хорошее эмпирическое правило состоит в том, чтобы выделить примерно $4-8 за квадратный фут на профессиональную замену электропроводки в сложном доме, где стены потребуют обширных работ. Этот ценовой диапазон вдвое превышает цену более простого и простого проекта по перемонтажу.

Уборка

Все эти старые провода нужно куда-то девать, желательно не на пол! Не забывайте, что штукатурка и гипсокартон неизбежно будут разбросаны по полу. К счастью, большинство подрядчиков включают в контракт услуги по очистке участка и удалению мусора, но вы должны убедиться, что это включено.0317, прежде чем нанять подрядчика . Если нет, вы, вероятно, заплатите от 100 до 150 долларов , чтобы нанять специалиста по удалению мусора рядом с вами для выполнения этой работы.

Модернизация электропроводки

Стоимость модернизации вашей электропроводки сильно различается в зависимости от типа работы, которую вам необходимо выполнить, но рассчитывайте заплатить от 200 до 2300 долл. США за модернизацию электропроводки в вашем доме. Модернизация блока автоматического выключателя стоит около 1150 долларов США в среднем, в то время как модернизация электрических розеток стоит примерно 2000 долларов .

Знание того, когда пришло время заменить электропроводку в вашем доме, может защитить вас и вашу семью от опасностей, связанных с электричеством. Он также может избавиться от мелких неприятностей, таких как срабатывание выключателя и мерцание света. Вот несколько советов, как определить, когда пришло время перемонтировать проводку в вашем доме.

Ваш автоматический выключатель продолжает срабатывать

Явным признаком того, что в вашем доме требуется замена электропроводки, является то, что вы используете несколько приборов в одной комнате только для того, чтобы сработал автоматический выключатель. Другие признаки включают в себя то, что вы пытаетесь готовить, смотреть фильм или работать из дома, но автоматический выключатель постоянно срабатывает. Если это звучит как знакомый, хотя и разочаровывающий опыт, возможно, вам придется обновить автоматический выключатель и провода в вашем доме.

Видимые изменения в розетках или выключателях

То, что когда-то было белой розеткой и выключателем, должно оставаться белой розеткой и выключателем. Если вы заметили какие-либо пожелтевшие, потемневшие или почерневшие участки проводки, обязательно обратитесь к специалисту для проверки на наличие признаков проблемы.

The Lights Flicker

Если ваш дом не готов к танцевальной вечеринке, вам не нужны мерцающие огни по всему дому. Рекомендуется связаться с вашей электротехнической компанией, чтобы узнать, есть ли проблема с перебоями. Если это не решит проблему, попросите электрика проверить вашу проводку, чтобы убедиться, что провода не отсоединены.

Ваш дом был построен до 1960 года

В домах, построенных до 1960-х годов, есть много очарования, но вы также можете позвонить местному электрику для осмотра , если вы никогда не ремонтировали свой дом. То же самое касается старых домов, которые вы рассматриваете как потенциального покупателя — не пропускайте осмотр перед покупкой. В старых домах может потребоваться замена электропроводки, чтобы привести их в соответствие с современными нормами безопасности.

Запах гари

Если в вашем доме пахнет подгоревшими тостами, а вы ничего не готовили, немедленно отключите рубильник в комнате, где это произошло. Это может быть признаком того, что в ваших стенах есть расплавленные провода. Не отключайте питание в этой области, пока электрик не выяснит источник проблемы.

Сколько стоит самостоятельно переделать дом?

Ремонт электропроводки в доме, даже если это всего лишь небольшой проект, делать самому невероятно опасно. Но допустим, у вас есть обширный опыт и знания в области электротехники; вы сэкономите на рабочей силе и потратите только стоимость материалов, около $0,25 до $1,60 за погонный фут . Опять же, если вы не являетесь опытным электриком, вам следует вызвать его для перемонтажа, а не рисковать травмой или даже смертью, чтобы сделать это самостоятельно.

до 10 дней на выполнение работ опытным электрикам. Вы можете ускорить работу электрика, убрав комнату, территорию или дом, чтобы дать электрику легкий доступ к электрическому щиту и проводам в стенах. Это часто требует перемещения мебели и других крупных предметов.

Во время службы вы должны держаться подальше от работы. Если в вашем доме производится замена электропроводки, возможно, вам придется остаться в другом месте во время проекта.

Вы также можете сэкономить на уборке. Разговор с электрик вы нанимаете, так как некоторые могут назвать вам стоимость уборки от 60 до 90 долларов в час . Вы можете сэкономить эти деньги, подметая пыль и мусор и передвигая мебель и другие личные вещи обратно в каждую комнату.

Часто задаваемые вопросы

В среднем дом нуждается в замене электропроводки примерно каждые 25 лет , хотя некоторая проводка может прослужить до 40 лет . В конечном счете, изоляция вокруг провода может со временем изнашиваться, что делает провода уязвимыми для разрушения и создает опасность возгорания.

Планируйте периодические электрические осмотры каждые 5–10 лет , чтобы обеспечить безопасность электропроводки.

Проекты по перемонтажу обычно занимают от трех до 10 дней . Этот процесс может быть грязным и опасным, поэтому планируйте оставаться в другом месте во время проекта.

Да, можно перемонтировать дом, не снимая гипсокартон, но это работает не во всех домах. Вы можете вытащить старые провода и вставить новые, если у вас есть доступ к системе проводки через потолок или через подполье. Некоторые профессионалы также могут использовать магнитный комплект, чтобы вытащить старый провод из стены через полость отверстия и установить новые провода. Просто имейте в виду, что это менее надежно, чем снятие гипсокартона, так как вы не сможете прикрепить провода к каркасу скобами.

Электропроводка может прослужить от 50 до 70 лет , но могут произойти всевозможные несчастные случаи, которые сокращают срок службы вашей электропроводки, включая суровые погодные условия, вредителей и даже неисправную проводку.
