Как проверить где фаза: Как найти фазу: простые и действенные способы

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.
• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.
• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

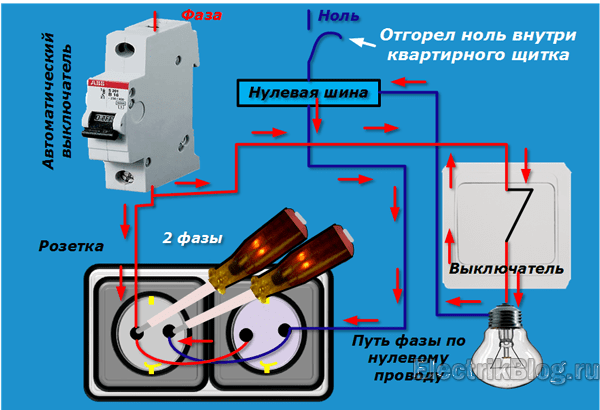

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.



Как пользоваться мультиметром для определения фазы и ноля?



Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра

, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Как определить фазу и ноль: Инструкция по определению

Содержание

• 1 Устройство бытовых электрических сетей
• 2 Приборы и инструменты
• 3 Правила работы с тестером и мультиметром
• 4 Визуальный метод определения
• 5 Определение фазы и нуля в двухпроводной сети
• 6 Определение фазы, нуля и заземляющего провода

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Определяем фазу и ноль с помощью индикаторной отвертки

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Инструкция по пользованию мультиметром

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Визуальный способ определения фаза и ноль

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

Индикаторная отвертка поможет определить фазу и ноль

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Определение фазы и нуля заземляющего провода

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Как проверить фазу звукоснимателя

С возвращением технарей! На этой неделе в пятничном выпуске Fix It Friday мы покажем, как проверить фазу ваших пикапов. Это быстро, просто и требует всего два инструмента.

Прежде чем мы начнем, некоторые из вас могут задаться вопросом: что означает фаза применительно к гитарным и басовым звукоснимателям? Не вдаваясь в запутанное определение из учебника, фаза — это просто направление электрического тока через катушку датчика. Это определяется направлением ветра звукоснимателя, магнитной полярностью и тем, какой конец катушки подключен к земле или к горячему.

Почему это важно? Когда звукосниматели не в фазе друг с другом, вы заметите очень тонкий и слабый звук. Типичное представление состоит в том, что вы хотите, чтобы ваши звукосниматели были в фазе друг с другом, так как это позволяет просвечивать предполагаемый тон звукоснимателей. Некоторые люди намеренно подключают звукосниматели не в фазе, чтобы добиться определенного звука, но обычно желательно, чтобы звукосниматели находились в фазе друг с другом.

Вы когда-нибудь устанавливали звукосниматель только для того, чтобы после всего потраченного времени обнаружить, что он не совпадает по фазе с другим звукоснимателем? Это может быть очень неприятно, особенно на гитарах, где замена звукоснимателей непроста. Не говоря уже о том, что удаление и переустановка более одного раза может привести к значительной потере дохода для загруженного магазина! Этого, конечно же, можно избежать, быстро протестировав фазу каждого звукоснимателя перед их установкой, что сэкономит вам массу времени и избавит от чудовищной головной боли. В Mojotone мы проверяем фазу каждого звукоснимателя, который изготавливаем, чтобы убедиться, что все они построены на одной и той же фазе; практика контроля качества.

Я обещал, что для этой процедуры потребуются только два инструмента, и я имел это в виду. Вот что вам понадобится:

• Мультиметр
• Магнитная стальная отвертка большого диаметра

Приступим! Сначала установите мультиметр на сопротивление и подключите щупы мультиметра к выводам датчика. Обязательно подсоедините красный щуп измерителя к положительному проводу датчика, а черный щуп к отрицательному проводу. Вы должны получить показание (это будет варьироваться от пикапа к пикапу). См. изображение 2А ниже.

Теперь мы готовы выполнить фазовый тест. Чтобы проверить фазу звукоснимателя, вы поместите стальной стержень отвертки на все полюса на одной катушке. Стержень отвертки должен намагничиваться к полюсам (Изображение 3А).

Теперь нам нужно очень быстро вытащить отвертку из полюсных наконечников. Вы должны заметить, что показания мультиметра в омах быстро скачут вверх или вниз. Повторите этот процесс, если необходимо, чтобы убедиться, что показания прыгают вверх или вниз, и запишите это (изображения 4A и 5A).

После того, как вы сделали первый датчик, вам нужно будет повторить этот процесс со следующим датчиком и отметить, подскакивают ли показания мультиметра вверх или вниз, когда вы вытаскиваете отвертку из полюсных наконечников.

Если все датчики вверх или вниз, ваши датчики находятся в фазе друг с другом. Если один метр вверх, а другой вниз, то они не совпадают по фазе. Счетчик, поднимающийся или опускающийся, показывает, в каком направлении ток течет через катушку, а вытягивание отвертки генерирует электрический ток через катушку, поэтому мы можем «видеть», в каком направлении он течет.

Вот оно! Можете ли вы поверить, как легко это было? Я сказал вам, что это было быстро, и я не врал! Теперь, когда вы знаете, как проверить фазу звукоснимателя, вы можете использовать это для контроля качества при сборке звукоснимателей или при определении того, будет ли установленный звукосниматель «хорошо играть» с другим звукоснимателем. Если вам повезет, вы сможете перевернуть фазу одного из звукоснимателей; если провода реверсивные или если у вас многожильные провода. Знание перед установкой может помочь вам спланировать атаку и оптимизировать ваше время и усилия.

Надеемся, вам понравился сегодняшний урок. Увидимся в следующий раз!

Чередование фаз – Как определить, правильно ли установлено чередование фаз

Для чередования фаз в реле можно установить либо ABC, либо ACB. Эта настройка позволяет реле определить, работает ли двигатель в прямом или обратном направлении. Это важно для предотвращения повреждения двигателя и используется в различных настройках, таких как асимметрия тока, реверсирование фаз и перегрузка по току обратной последовательности, чтобы отключить двигатель при обнаружении обратного чередования фаз. Чередование фаз также используется для целей измерения.

Если двигатель вращается в прямом направлении в поле, необходимо проверить чередование фаз реле. Если в полевых условиях двигатель вращается в обратном направлении, то при исправлении проводки двигателя такую ​​же исправление проводки необходимо выполнить для реле, после чего необходимо проверить чередование фаз реле. Следующие методы помогут определить правильное чередование фаз двигателя. Как только правильное чередование фаз двигателя определено, реле чередования фаз можно настроить соответствующим образом.

*В следующих методах используются изображения реле GE869.

Метод №1

• Реле GE869 имеет экран «Последовательность J». На этом экране показаны значения напряжения и тока для:
  • V0/I0 – напряжение/ток нулевой последовательности (ток на землю)
  • V1/I1 – напряжение/ток прямой последовательности (нормальная работа)
  • V2/I2 – напряжение/ток обратной последовательности (неправильное чередование фаз)
• См. рис. 1 ниже, значения напряжения и тока находятся в строке обратной последовательности V2/I2. Поскольку было определено, что двигатель вращается в прямом направлении в полевых условиях, чередование фаз в реле необходимо изменить либо с ABC > ACB, либо с ACB > ABC.
• В этом примере чередование фаз было изменено с ABC > ACB, и на рис. 2 ниже значения напряжения и тока теперь находятся в строке прямой последовательности V1/I1.

Метод №2

• В этом методе используется угол векторов для определения правильного чередования фаз. См. рис. 3 и 4 ниже, векторные диаграммы одинаковы независимо от того, установлено ли реле в положение ABC или ACB.

• Для определения правильного чередования фаз с помощью векторных диаграмм необходимо знать, что все вектора вращаются против часовой стрелки. Это показано стрелками на рис. 5 ниже.

• Зная, что векторы вращаются против часовой стрелки, мы можем теперь определить чередование фаз двигателя. Мы можем использовать 0° в правой части векторной диаграммы в качестве ориентира. Каждый раз, когда вектор пересекает точку 0° при вращении против часовой стрелки, представляет собой порядок фаз двигателя.
• Поскольку есть два варианта чередования фаз — ABC и ACB, вы всегда хотите начинать с фазы A. В этом случае фаза А (красная стрелка) уже находится в опорной точке 0° как для напряжения, так и для тока. Когда вектора вращаются против часовой стрелки, следующий вектор, достигший точки 0° (в большинстве случаев каждые 120°), является следующей фазой в последовательности. В этом случае синий вектор, фаза C, является следующим вектором, пересекающим маркер 0°. На данный момент чередование фаз было определено как A-C, а по умолчанию последней фазой является B. Таким образом, чередование фаз равно A-C-B.

Метод №3

• Асимметрия тока — это мера того, какой ток обратной последовательности обнаруживается при работе двигателя. Текущий дисбаланс измеряется от 0% до 100%.
• Если асимметрия тока когда-либо обнаруживается при значениях больше 100 %, это может быть признаком того, что в реле неправильно установлено чередование фаз.
• Текущие значения дисбаланса должны быть записаны в журнале событий реле.
• На рис. 6 ниже значения дисбаланса тока при запуске двигателя находятся в диапазоне от 363% до 489. 0,2%. Это явный признак неправильного чередования фаз. Чередование фаз в реле было изменено, и результирующее пусковое событие можно увидеть на рисунке 7 со значениями небаланса тока в диапазоне от 1,3% до 4,1%.

Метод № 4

• Захваты сигналов могут быть получены из файлов событий реле. На рис. 8 ниже ток показан вверху, а напряжение внизу. Чередование фаз можно определить, выбрав часть формы волны (пик, пересечение нуля или дно) и увидев, в каком порядке появляются фазы.
• Используя пик сигналов на рисунке 8, мы начинаем с поиска пика для фазы A (красный). Затем следует фаза C (синий), за которой следует фаза B (зеленый). Чередование фаз двигателя определяется как ACB.

Заключение

Всегда следует проверять правильность подключения электродвигателя и его вращение в прямом направлении, прежде чем изменять какие-либо настройки реле. После проверки правильности подключения двигателя можно использовать любой описанный выше метод для определения правильности настройки чередования фаз в реле.
