Привет!

В прошлом выпуске мы разобрались с тем, как выглядят резисторы и как их правильно опознавать.
Сегодня поговорим о следующей по важности детали из списка радиоэлектронных компонентов — конденсаторе.

Конденсатор — элемент, способный запасать в себе энергию. Этот элемент состоит из металлических пластинок, присоединенных к внешним выводам, и непроводящему слою диэлектрика между ними. Его основное назначение — быстро запасти определенный заряд, а потом быстро его отдать в нагрузку.

Поскольку основное назначение конденсатора — запасать энергию, характеристика, которая за это отвечает — емкость. Чем больше емкость, тем больше энергии «поместится» в конденсатор.

Вторая главная характеристика — максимальное допустимое напряжение. Она показывает, сколько вольт можно максимально подать на конденсатор. Если прикладываемое напряжение значительно меньше допустимого — ничего страшного и даже хорошо, срок службы конденсатора увеличится. Если же напряжение в цепи больше, чем допускает конденсатор — большой риск его электрического пробоя, после чего внутри получится короткое замыкание.

Чем меньше расстояние между пластинками конденсатора, тем больше получается его емкость. Но при этом маленькое расстояние хуже противостоит большому напряжению. Поэтому, например, электролитические конденсаторы одного размера могут быть либо большой емкости, но для небольшого напряжения, либо с маленькой емкостью, но большим допустимым напряжением.

Еще одна немаловажная характеристика — внутреннее сопротивление конденсатора. Оно же ESR (Equivalent series resistance — Эквивалентное последовательное сопротивление). Схематически это выглядит так: любой физический конденсатор на схеме можно нарисовать как идеальный конденсатор и последовательно с ним резистор, величина которого и есть внутренним сопротивлением, ESR. Любой конденсатор обладает внутренним сопротивлением из-за материалов изготовления, сопротивления своих обложек и других факторов). От этого значения зависит максимальный отдаваемый ток, скорость разряда, эффективность подавления помех, нагрев самого конденсатора в процессе работы. Чем этот параметр меньше — тем лучше.

Рассмотрим основные типы существующих конденсаторов:

Электролитические. За счет жидкого электролита внутри они обладают большой емкостью. Но при этом плохо работают на больших частотах, и обладают важным свойством — полярностью. То есть у них есть плюс и минус. Если перепутать полярность питания — электролит начнет кипеть, расширяться и в итоге разорвет конденсатор.

Отдельно выделяются низкоимпедансные, или Low ESR модели. Это электролитические конденсаторы с уменьшенным внутренним сопротивлением, о котором мы вспомнили ранее. Керамические, которые в свою очередь делятся на однослойные дисковые и многослойные. Первые обычно рассчитаны на высокие напряжения, вторые имеют бОльшую емкость. У них между обложками расположена керамическая пластинка-изолятор. За счет этого при маленьких размерах можно добиться довольно большой емкости и допустимого напряжения. Хорошо работают в качестве помехоподавляющих, однако емкость сильно зависит от температуры и прикладываемого напряжения.

Пленочные. В них роль изолятора играет слюдяная, полипропиленовая, полистирольная или другая эластичная пленка. Самые распространенные благодаря своей универсальности и надежности.

Аудиоконденсаторы (Hi-End) — пленочного типа, разрабатываются специально для применения в аудиоаппаратуре. Имеют минимальное внутреннее сопротивление и не искажают звуковые сигналы, благодаря этому передают чистый, максимально качественный звук. Такие конденсаторы являются неотъемлемой частью дорогой Hi-Fi аппаратуры.

Танталовые. Уникальны из-за того, что обладают свойством самовосстанавливаться после пробоя и других негативных воздействий, очень долго сохраняют работоспособность и не теряют свойств. (картинка)

Пусковые. В общем случае это пленочные конденсаторы, а называются так, потому что используются для запуска и работы трехфазных электрических двигателей.

Как проверить, рабочий ли конденсатор?

Базовую работоспособность можно проверить с помощью мультиметра. Для полной проверки, включая внутреннее сопротивление, понадобится ESR-метр.

При проверке исправности конденсатора сначала можно измерить его сопротивление. Нужно установить самый большой предел измерений. Сопротивление должно постепенно увеличиваться, и в итоге достигнуть бесконечности. Если оно остановилось на каком-то значении — у конденсатора большой ток утечки, что свидетельствует либо о его плохом качестве, либо о повреждении диэлектрика (пробое). Такой конденсатор использовать нельзя. Кстати, нагляднее всего это делать на аналоговом мультиметре, хотя и цифровой тоже подходит.

Если сопротивление конденсатора равно нулю — внутри него короткое замыкание, что тоже есть явной поломкой.

Если ваш мультиметр имеет функцию измерения емкости — можно более детально изучить состояние конденсатора. Если емкость значительно больше, чем заявленная — расстояние между обложками где-то уменьшилось, например, вследствии механического воздействия. А значит, уменьшилось и допустимое напряжение конденсатора. Такой конденсатор хоть и можно дальше использовать, но лучше заменить.

Если емкость меньше, чем должна быть — это тоже чревато ухудшением свойств конденсатора. В случае с электролитическими это означает, что внутри них «высох» электролит, и они уже не обладают нужными свойствами, хуже держат заряд и имеют высокое внутреннее сопротивление. Проверить какой-то конденсатор прямо на плате, как правило, проблематично и часто невозможно, потому что другие компоненты вокруг него сильно влияют на результаты замеров.

Но по внешнему виду тоже можно найти проблему. Чаще всего проблемы возникают в электролитах. Достаточно поискать конденсаторы со вздувшимся верхом — их без сомнений нужно заменять. Верхушка вздувается из-за того, что электролит либо улетучивается сам по себе и расширяется, либо он сильно нагревается в процессе работы, кипит и превращается в газ.

Дальше стоит «прозвонить» все конденсаторы. Если где-то мультиметр показывает короткое замыкание, а по схеме его не должно быть — стоит перестраховаться и выпаять конденсатор, проверив его отдельно.

В этом видео мы рассказали вам основные свойства конденсаторов, их применение и методы быстрой проверки. Надеемся, вы узнали что-то новое и полезное для себя.

Большой выбор конденсаторов в нашем интернет-магазине позволяет вам подобрать любую модель для замены вышедшей из строя или для проектирования разных самодельных конструкций.
А все актуальные ценовые предложения, акции и специальные цены вы можете первыми узнавать на канале Electronoff в Telegram.

Поделиться в соцсетях

Как проверить конденсатор

Старый и новый способ проверки любых конденсаторов на работоспособность.

Раньше, когда у мастера или радиолюбителя из измерительных приборов был только обычный мультиметр типа DT830B, то конденсаторы проверялись мультиметром. Причём проверить можно было только электролитические (полярные) конденсаторы большой емкости и то весьма условно.

Проверка электролитических (полярных) конденсаторов мультиметром. Старый способ.

В настоящее время этот способ проверки конденсаторов является устаревшим. На мультиметре, в режиме измерения сопротивления выставляем значение на переключателе 2 МОм и касаемся щупами выводов конденсатора. Руками можно прикасаться только к одному выводу конденсатора с щупом, чтобы мультиметр не измерил сопротивление рук. После того как приложили щупы к выводам конденсатора, мультиметр начнет измерять сопротивление конденсатора, которое будет увеличиваться по мере заряда конденсатора от напряжения на щупах мультиметра. В какой-то момент на мультиметре появиться «1», что означает выход за пределы измеряемого диапазона мультиметра. И вот по скорости нарастания или полностью отсутствия сопротивления на мультиметре можно косвенно дать оценку работоспособности конденсатора. Для более точной проверки желательно иметь в наличии исправный конденсатор для сравнения характера скорости нарастания сопротивления.

В этом видео смотрите пример проверки конденсатора мультиметром:

Если с электролитическими конденсаторами более менее можно определиться с работоспособностью, то конденсаторы постоянной емкости проверить с помощью обычного мультиметра нельзя. Можно конечно купить многофункциональный мультиметр с функцией проверки конденсаторов, но и он проверит только конденсаторы средней емкости, начиная от нескольких нанофарад. Конденсаторы малой емкости он не измеряет, следовательно их нельзя проверить таким мультиметром.



Как правильно проверить конденсатор



Для наиболее точной проверки любых конденсаторов на работоспособность и соответствия заявленных емкостей, я рекомендую купить недорогой ESR-метр из Китая.



На фото: внешний вид ESR метра из Китая

Неважно, какой у вас конденсатор электролитический или постоянный, ESR-метр проверит оба типа. Кроме того этот прибор в отличии от многофункционального мультиметра с опцией измерения емкости, измеряет ещё два параметра у электролитического конденсатора, это

ESR или эквивалентное последовательное сопротивление и Vloss - это потеря напряжения или добротность в процентах.



Проверка конденсаторов с помощью ESR тестера



Для проверки конденсатора, его необходимо вставить в специальную панельку – коннектор радиодеталей. Можно сделать щупы с крокодилами для зажима ножек радиодеталей, чтобы не вставлять в эту зажимную панель, так как это не всегда удобно. После чего нажать на кнопку «TEST» и подождать пока тестер произведет измерение. Если проверяется обычный, неполярный конденсатор, то тестер нам просто покажет емкость, которая должна соответствовать номиналу, смотри фото.

На фото: проверка обычного конденсатора с помощью ESR метра

Электролитический исправный или «плохой» конденсатор должен показать три параметра: это емкость, ESR и Vloss.
По заранее известной таблице ESR исправных конденсаторов, делаем вывод о работоспособности проверяемого конденсатора.

Измеренные значения должны быть не больше указанных в таблице.

На фото: исправный электролитический конденсатор 1000 мкФ х 16В

На фото выше значение ESR составляет 0.22 Ома минус сопротивление переходников 0.13 Ом = 0.09, то есть ESR по таблице для проверяемого конденсатора в норме.

Бывает так, что проверяемый конденсатор ничего не показывает по ESR метру, это означает или обрыв или полную потерю емкости конденсатора. То есть конденсатор просто «высох». Естественно такой конденсатор считается неисправным.

Далее в видео обзор ESR метра, проверка конденсаторов и других радиодеталей.

Купить ESR метр можно по этой ссылке



Добавить комментарий

Как проверить тестером конденсатор видео

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.

Здесь только происходит касание контактов при помощи щупов.

Продолжаем держать, и смотрим за ростом сопротивления

пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости – причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку – лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус – это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет – конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение "1" или по другому говоря "бесконечность" это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение "1" то это говорит об внутреннем обрыве – конденсатор не исправен.
Бывает и другое, значение "000" или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора – сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером

Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.

Но если емкость конденсатора очень мала, "зарядки" можно и не заметить – практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад – такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос – рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) "подсыхают" и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме "Cx" выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая "крона".

Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.

Но если у вас под рукой нет ни мультиметра ни "микрофарадметра" можно достаточно приблизительно замерить емкость стрелочным омметром.
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам – "засекаем" время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора. Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся "заряд" и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

"Зарядка напряжением".
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего "зарядку" отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Как проверить конденсатор мультиметром

Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).

В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Вот почему, в случае неисправности оборудования, первым делом необходимо обратить ваше внимание на работоспособность в схеме конденсаторов. И сделать это можно только при помощи электронного прибора, так как визуально определить состояние невозможно, если нет внешних повреждений.

Для этих целей и предназначен недорогой прибор мультиметр, выполняющий многие функции. Об одной из них — проверки сопротивления, я уже знакомил вас в своей предыдущей статье. Этот же материал предназначен для изучения методики проверки конденсатора мультиметром.

С этой проблемой ко мне обратился один из моих подписчиков. Следуя уже своей традиции, я как всегда, буду излагать материал просто и доступно для легко понимания всем желающим.

Проверка конденсатора мультиметром

Для лучшего усвоения материала, начнем с небольшой теории:

  • Устройство и принцип работы мультиметра;
  • Виды и особенности конденсаторов.

Устройство (прибор) предназначенное для накопления электрического заряда – это основное определение конденсатора. Конструктивно он состоит из определенного корпуса, внутри которого расположены две параллельные металлические пластины. Между пластинами установлена прокладка (диэлектрик). Площадь пластин напрямую влияет на величину электрического заряда. Чем больше площадь пластин, тем больше величина накопленного заряда.

Конденсаторы могут быть двух видов: полярными и неполярными.

Конденсаторы полярные.

Определить какой вид конденсаторов достаточно не сложно, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Забегая вперед, сразу хочу ответить на ваши вопросы, зачем нам с вами необходимо знать эти технические тонкости. Это очень важно, так как к каждому типу конденсаторов применима своя методика проверки мультиметром. И пред началом проверки, мы должны первым делом, установить тип конденсатора. Это очень важный момент. Прошу вас обратить на это внимание!

Как проверить конденсатор с помощью приборов

Любую проверку конденсаторов необходимо начинать с внешнего осмотра, на наличие внешних признаков повреждений корпуса (трещин, вздутия). Достаточно часто происходит повреждение электролита, что приводит к повышению давления на внутреннюю поверхность оболочки и последующее ее вздутие.

После того как визуальный осмотр окончен и мы не установили внешних повреждений конденсатора, необходимо продолжить проверку специальным прибором, в нашем случае мультиметром. Этот простейший прибор поможет нам установить емкость конденсатора и обрывы внутри.

Перед проверкой незабываем, установить тип конденсатора, более подробно об этом написано выше. Продолжаем процесс проверки с соблюдением полярности, для этого подключаем плюсовой щуп к плюсовому контакту конденсатора и соответственно минусовой щуп к контакту минус.

Проверяя неполярный конденсатор, подключение мультиметра проводим произвольно без соблюдения правила полярности. Единственное, что здесь необходимо выполнить, это выставить переключатель мультиметра на отметку 2 Мом. Это важно, так как при меньшем значении дисплей прибора отобразит — «1» (единицу), что укажет на неисправность конденсатора.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор , при этом достаточно замкнуть его контакты при помощи любого металла.

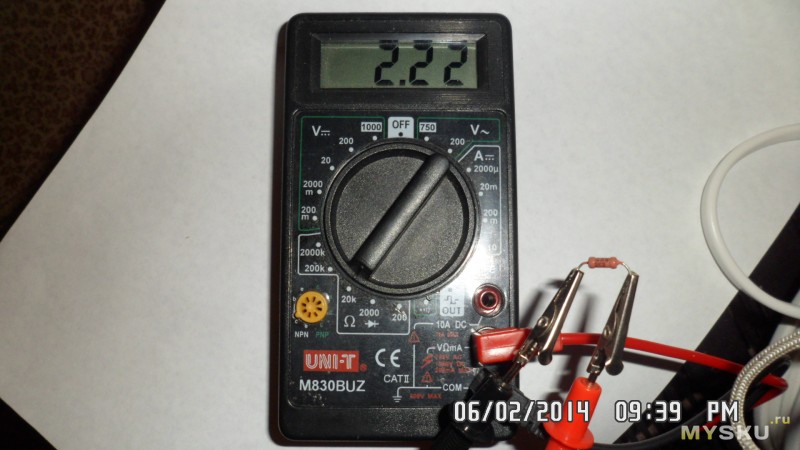

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ, показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+. (не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями.

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Как проверить конденсатор при помощи прибора ESR-METR

Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.

Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.

Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.

В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Как проверить конденсатор мультиметром - пошаговая инструкция

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное  напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.

Здесь только происходит касание контактов при помощи щупов.



Продолжаем держать, и смотрим за ростом сопротивления



пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Как проверить конденсатор - используем мультиметр для проверки на работоспособность конденсатор

Не знаете, как проверить конденсатор на работоспособность мультиметром? Технология проверки этого элемента схемы довольно простая, главное – уметь пользоваться тестером и соблюдать несколько простых рекомендаций. Итак, далее мы расскажем с помощью каких приборов легче всего определить исправность конденсатора и как это правильно сделать.

Подготовительные работы

Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой.

Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи.

О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Первым делом Вы должны определить, какой конденсатор находится в схеме: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусу.

В случае с неполярным вариантом детали соблюдать полярность не нужно, но и проверять его придется по другой технологии (об этом мы расскажем ниже). После того, как Вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас рассмотрим по очереди.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

  • Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки.

Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки.

Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Измеряем емкость

Следующий способ проверки работоспособности изделия – на пробой, измерив емкостные характеристики кондера и сравнив их с номинальным значением (указано производителем на внешней оболочке, что наглядно видно на фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Необходимо всего лишь перевести переключатель в диапазон измерений, опираясь на номинал и, если в тестере есть специальные посадочные гнезда, вставить в них деталь, как показано на фото ниже.

Если же такой функции в тестере нет, можно проверить емкость с помощью щупов, аналогично предыдущему методу. При подключении щупов на дисплее должна высветиться емкость, близка по значению к номинальным характеристикам. Если это не так, значит, конденсатор пробит и нужно заменить деталь.

Измеряем напряжение

Еще один способ, позволяющий узнать, рабочий конденсатор или нет – проверить его напряжение вольтметром (ну или «мультиком») и сравнить результат с номиналом.

Для проверки Вам понадобится источник питания с немного меньшим напряжением, к примеру, для 25-вольтного кондера достаточно источника напряжения в 9 Вольт.

Соблюдая полярность, подключите щупы к ножкам и подождите несколько секунд, чего вполне хватит для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале замера на дисплее должно появиться значение, примерно равное номиналу. Если это не так, конденсатор неисправен.

Обращаем Ваше внимание на то, что при подключении вольтметра бочонок будет постепенно терять заряд, поэтому достоверное напряжением можно увидеть только в самом начале замеров!

Тут же хотелось бы сказать пару слов о том, как проверить конденсатор большой емкости простым способом.

Сначала Вы должны полностью зарядить элемент в течение нескольких секунд, после чего замкнуть контакты обычной отверткой с изолированной ручкой. Если бочонок рабочий, должна возникнуть яркая искра.

Если искры нет либо она очень тусклая, скорее всего, конденсатор не работает, а точнее — не держит заряд.

Какой-либо этап проверки был Вам непонятен? Тогда просмотрите технологию проверки работоспособности конденсатора мультиметром на данном видео уроке:

Как проверить целостность «кондера»

Способ № 2 – Обойдемся без приборов

Менее качественный способ проверки работоспособности емкостного элемента – с помощью самодельной прозвонки в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание.

Как и в случае с отверткой, сначала заряжаем деталь, после чего выводами пробника прикасаемся к ножкам. Если кондер работает, произойдет искра, которая моментально его разрядит.

О том, как сделать контрольную лампу электрика, мы также рассказывали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использование мультиметра либо других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, что проверить его на вздутие либо пробой. Сначала внимательно просмотрите верхнюю часть бочонка, на которой производителем нанесен крестик (слабое место, предотвращающее взрыв кондера при выходе из строя).

Если Вы увидите там подтекание либо разрушение изоляции, значит, конденсатор пробит, и проверять его тестером уже нет смысла. Также внимательно просмотрите, не потемнел либо не взудлся ли этот элемент схемы, что случается очень часто.

Ну и не следует забывать о том, что возможно повреждения возникли на самой плате рядом с местом подключения конденсатора.

Эту неисправность можно увидеть невооруженным глазом, особенно, когда происходит отслоение дорожек либо изменение цвета платы.

Еще один важный момент, который Вы должны учитывать – проверку изделия нужно выполнять, только демонтировав его с платы. Если Вы хотите проверить конденсатор, не выпаивая из схемы, учтите, что может возникнуть большая погрешность измерений из-за находящихся рядом остальных элементов цепи.

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при ремонте микроволоновки либо стиральной машины своими руками, т.к.

у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах.

Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Источник: https://samelectrik.ru/kak-pravilno-proverit-rabotaet-li-kondensator.html

Как проверить конденсатор мультиметром: инструкция и рекомендации

Самая распространенная причина поломки радиотехники — это неисправность конденсаторов, встроенных в плату устройства. В процессе ремонта важно определить работоспособность каждого из них и выяснить какой именно элемент вышел из строя.

Чтобы точно и быстро определить неисправный элемент, важно знать, как прозвонить конденсатор мультиметром не выпаивая его и насколько это правильно. Стандартный метод проверки под силу не только профессионалам, но и рядовым радиолюбителям.

Поэтому даже в домашних условиях можно самостоятельно прозвонить устройство.

Разновидности конденсаторов и способы их проверки

Если вы решили разобраться в том, как мультиметром проверить конденсатор, то необходимо выяснить какие разновидности этих устройств на сегодняшний день известны. Они могут быть как полярными, так и неполярными. Основным и очевидным их отличием является наличие полярности у полярных конденсаторов.

Проверка данных элементов выполняется по следующему принципу:  «+» к «+», «—» к «—», иначе, при несоблюдении условий, элементы могут поломаться и даже замкнуть, что приведет к взрыву.

Модели полярного типа относятся к электролитическим. Если устройства были изготовлены еще в советский период, то в случае их взрыва может произойти попадание электролита на поверхность кожи.

Современные же изделия оснащены специальным сечением на поверхности, которое в случае разрыва направляет взрывную струю по определенному направлению, исключая разбрызгивание проводящего вещества в различные стороны.

Прежде всего способ проверки зависит от того, какой характер имеет неисправность. Прозвонить конденсаторы мультиметром можно посредством:

  • измерения сопротивлений в его диэлектрике;
  • замера его емкости.

Что делать в случае пробоя

Самая распространенная проблема, которая возникает с конденсаторами – это появление пробоя на диэлектрике. Диэлектрики являются своеобразным слоем изоляционного материала с большим сопротивлением, расположенного между одним и вторым проводником, препятствующего протеканию тока между ними.

У исправных элементов допускается небольшое просачивание тока сквозь изоляционное покрытие, именуемое как «ток утечки». Если в диэлектрике возникает пробой, то происходит резкое снижение сопротивления, и он становится обыкновенным проводником.

Пробой может возникнуть в результате резкого перепада напряжения в электросети, от которой работает техника. Характерный признак пробоя: вздувшийся корпус устройства, потемневшая поверхность и черные пятна на нем.

 Перед тем, как проверить конденсаторы мультиметром на факт исправности, стоит осмотреть его визуальным методом, чтобы определить возможные внешние дефекты.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра.

Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка.

В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре.  При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

  1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
  2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Как прозвонить полярный конденсатор тестером

В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне.

У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм.

Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.

Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности.

У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка.

На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.

Конденсаторы считаются исправными, в том случае если показатель сопротивления превышает значение в 100 кОм.

Прозвонка конденсатора мультиметром (аналоговые измерители)

Подобная процедура может быть проделана с помощью аналоговых (стрелочных) измерителей. Величина емкости электролитических конденсаторов определяется тем, с какой скоростью двигается стрелка на приборе в сторону максимального значения.

В случае медленного движения стрелки, можно утверждать о большей продолжительности заряда конденсатора, что свидетельствует о его большей емкости. Если же диапазон емкости находится в диапазоне от 1 до 100 микрофарада (мкФ), то достижение стрелкой правой части на циферблате происходит моментально.

Если емкость составляет 1000 мкФ, то достижение максимального значения стрелкой происходит за несколько секунд.

Проверка емкости накопителя

Среди большинства специалистов проверка конденсаторов осуществляется омметром, однако более надежный способ проверить пригодность изделия — это измерить его емкость.

Из-за повышенной утечки в электролитических конденсаторах возникает частичная потеря емкости, в связи с чем значение ее реальной величины гораздо ниже нежели заявленной на корпусе устройства.

При измерении сопротивления на конденсаторе достаточно проблематично найти проявление данного дефекта.

Чтобы узнать это наверняка необходимо использование измерителя емкости. Важно учитывать, что не все мультиметры имеют данную функцию, поэтому заранее следует удостовериться, что устройство может выполнить такую работу.

Перед такой проверкой электролитического конденсатора, элемент должен быть полностью разряжен. Это обусловлено тем, что заряженные конденсаторы могут оказать негативное воздействие на тестер и вывести его из строя.

В частности это относится к полярным накопителям, у которых имеется высокое рабочее напряжение и большая емкость. Зачастую установка подобных конденсаторов осуществляется в импульсные блоки в роли фильтрующего накопителя.

Как разрядить конденсатор

Чтобы разрядить низковольтные конденсаторы необходимо лишь закоротить каждый вывод. Однако для высоковольтных и тех, которые имеют большую емкость, к выводу следует подключать 5-10-килоомные резисторы. Резисторы необходимы, чтобы препятствовать возникновению искр при замыкании.

Выявление обрыва конденсаторов

Неисправность в виде обрыва случается достаточно редко. Такое нарушение обусловлено механическими повреждениями на накопителе.

После подобной поломки у устройства в полной мере теряется накопительная функция, его емкость становится равна нулю. Целостный элемент после повреждения оказывается в виде двух проводников, которые изолированы друг от друга.

Выявить такие повреждения конструкции посредством омметра не представляется возможным.

Своеобразные симптомы обрыва у полярного электролитического конденсатора проявляются в том, что в случае изменения сопротивления никакие изменения на экране прибора не проявляются.

Что касается неполярных типов, стоит отметить что он имеет малую емкость и обладает высоким сопротивлением, поэтому проверить его также невозможно.

Единственным правильным выходом является возможность измерения емкости.

Выявление потери емкости конденсатора

Для определения потери емкости в первую очередь необходимо выполнить замер емкости.

Для этого на тестере нужно выставить необходимый предел измеряемых емкостей, разрядить проверяемые устройства, подключить щуп от измерителя к соответствующему гнезду на нем, при соблюдении правильной полярности, и в итоге, прикоснуться щупом к выводу конденсаторов.

Естественно, что придерживаясь последовательности действий, понять, как прозвонить конденсатор мультиметром на кондиционере или любом другом бытовом приборе не составит труда.

Как измерить напряжение на конденсаторе

Кроме того, чтобы определить исправен ли элемент, необходимо выполнить проверку соответствия его реального напряжения к номинальному. Чтобы это сделать следует использовать тестер в режиме вольтметра, а также необходимо наличие источника питания для зарядки устройств. Значение напряжения должно быть меньшим нежели, то под которое рассчитаны накопители.

Чтобы измерить вам понадобится подсоединить щуп к выводу и чуть подождать, до момента полной зарядки. При переводе прибора в режим вольтметра, необходимо выполнить проверку выдаваемого накопителем напряжения. Величина, которая появится на дисплее устройства на начальном этапе замера, должна соответствовать заявленным показателям.



Следует учитывать, что в процессе проверки у накопителя теряется заряд и, очевидно, что напряжение будет быстро снижаться, именно поэтому важна начальная величина замера.

Существует более доступный способ проверить конденсаторы, но он подходит только для изделий, имеющих гораздо большую емкость.

После полноценной зарядки накопителя, нужно взять простую отвертку с изолированной ручкой, поднести ее металлической частью к выводам и замкнуть их.

Если же после проделанных манипуляций произошло возникновение искры, то это свидетельствует о работоспособности элемента. Если же она отсутствовала или была слабой, то это говорит о невозможности устройства держать заряд.

Вывод

Среди многих начинающих мастеров-радиолюбителей бытует мнение, что можно прозвонить конденсатор мультиметром не выпаивая его, но мало кто знает, что такие измерения имеют очень большую погрешность. Единственным наиболее правильным методом проверки элемента является визуальная оценка его состояния, на наличие потемнения, взбухания и других дефектов.

Примечательно, что поломка такого характера зачастую происходит в стиральных машинах, телевизорах, микроволновых печах и других видах бытовой техники. В связи с этим, столкнувшись с подобной проблемой вы самостоятельно сможете прозвонить конденсаторы мультиметром, благодаря описанной выше инструкции.

Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-kondensator-multimetrom/

Как проверить конденсатор мультиметром

Мультиметр – это  электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра.

Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов.

Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Измерение в режиме сопротивления

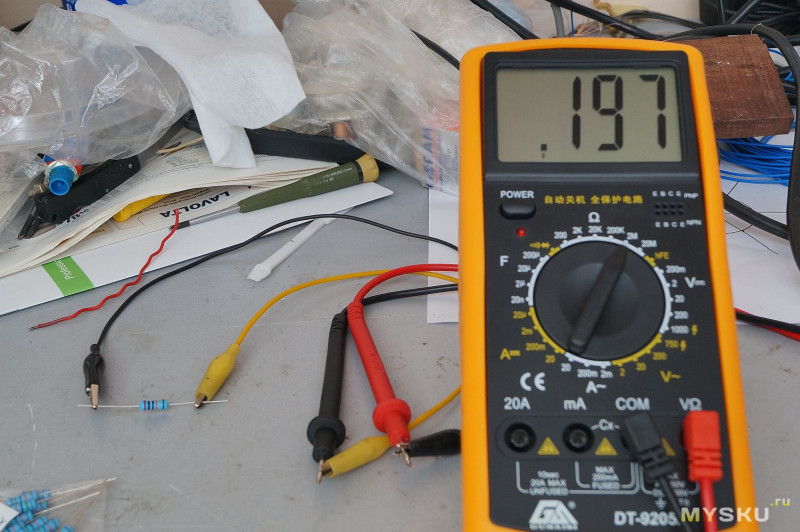

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент.

Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить.

Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Модели мультиметров на Aliexpress

Измерение емкости конденсатора

Измерение ёмкости

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Важно! Напряжение проверяется в самом начале измерения. Это связано с тем, что при подключении конденсатор начинает терять заряд.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком.

При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках.

К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

  • Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.
  • Еще одно видео:

Источник: https://ArduinoMaster.ru/uroki-arduino/kak-proverit-kondensator-multimetrom/

Как проверить конденсатор мультиметром: пошаговый иструктаж

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете “слабое звено” в электрической схеме.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

Такой электрический компонент, как конденсатор, состоит из пары проводников (токопроводящих обкладок). Между собой они разделены диэлектриком.

В цепь, которая пропускает ток постоянного характера, включать его нельзя, поскольку это равнозначно разрыву

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока.

Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Предназначение полярных конденсаторов — фильтрация и выравнивание сигналов. Вывод «плюс» имеет несколько большую длину. Метка «минус» нанесена на корпус

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Соблюдение полярности при включении неполярного конденсатора в схему необязательно. Часто они бывают просто микроскопическими, и в некоторых проектах применяются в больших количествах

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

  1. Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
  2. Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
  3. Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
  4. Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
  5. Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Простые детали, обладающие переменной или постоянной емкостью очень редко выходят со строя. Здесь можно только механически повредить токопроводящие пластины.

Чаще всего поломке подвержены электролитические диэлектрические элементы

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера.

Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

  1. Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
  2. Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
  3. Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Проверку лучше делать аналоговым мультиметром. В этом случае можно наблюдать за поведением стрелки, а не за мельканием цифр на цифровом приборе.

Это намного удобней

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора.

Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

При проверке неполярных конденсаторов полярность не соблюдают. Для наглядности лучше взять два конденсатора, один из которых исправный, а другой неисправный.

Сравнив результаты, можно более точно сделать вывод о работоспособности детали

Во время зарядки элемента от мультиметра возможно проверить его исправность, если  емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны.

Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Проверяя элемент, предназначенный для функционирования в сети от 220 В, нельзя забывать о мерах безопасности. Емкость нужно разряжать посредством резистора 10 Ком

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Контактные площадки — это специальные разъемы, обозначенные буквосочетанием «-СХ+». Минус и плюс перед буквенными символами — это полярность подключения

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

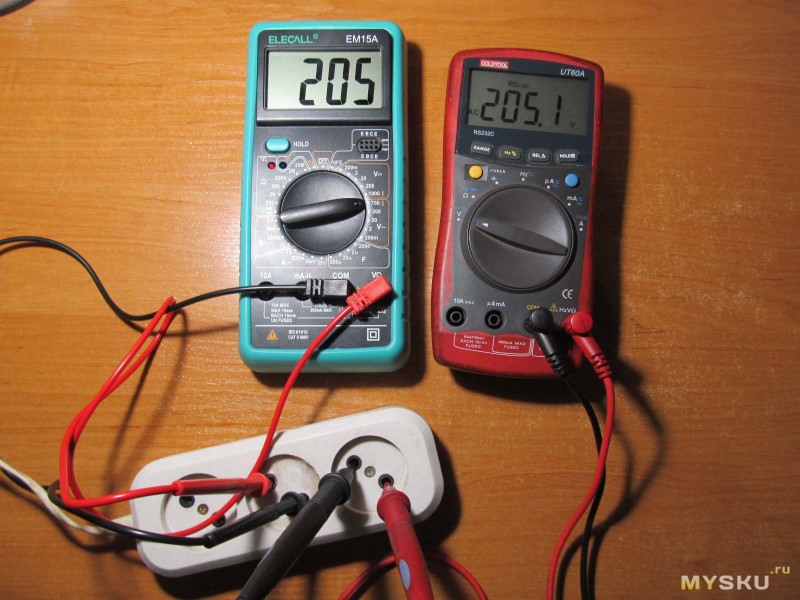

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Если на конденсатор имеется гарантия, она обозначает, что за какое-то время его параметры не выйдут за пределы, превышающие 20% от номинальных значений

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Рекомендации по проверке конденсаторов

Есть у конденсаторных деталей одно неприятное свойство — при пайке после воздействия тепла они восстанавливаются очень редко. В то же время качественно проверить элемент можно только выпаяв его со схемы. Иначе его будут шунтировать элементы, находящиеся рядом. По этой причине следует учитывать некоторые нюансы.

После того как проверенный конденсатор будет впаян в схему, нужно ввести в работу ремонтируемое устройство. Это даст возможность проследить за его работой. Если его работоспособность восстановилась или оно стало функционировать лучше, проверенный элемент меняют на новый.

Комбинированный прибор мультиметр, особенно оснащенный режимом проверки емкости, дает возможность точно, быстро, а главное достоверно проверить конденсаторные детали

Чтобы сократить проверку, выпаивают не два, а только один из выводов конденсатора. Необходимо знать, что для большинства электролитических элементов этот вариант не подходит, что связано с конструктивными особенностями корпуса.

Если схема отличается сложностью и включает большое число конденсаторов, неисправность определяют посредством измерения напряжения на них. Если параметр не соответствует требованиям, элемент, вызывающий подозрения, необходимо изъять и выполнить проверку.

При обнаружении сбоев в схеме нужно проверить дату выпуска конденсатора. Усыхание элемента в течение 5 лет работы в среднем составляет около 65%. Такую деталь, даже если она в рабочем состоянии, лучше заменить. В противном случае она будет искажать работу схемы.

Для мультиметров нового поколения максимумом для измерения является емкость до 200 мкФ. При превышении этого значения контрольный прибор может выйти со строя, хотя он и оснащен предохранителем. В аппаратуре последнего поколения присутствуют smd электроконденсаторы. Они отличаются очень маленькими размерами.

Среди конденсаторов в корпусах smd самой популярной является серия FK. Они обладают емкостью 1500 мФ максимум, предельным рабочим напряжением 100 В. Имеют автомобильный сертификат AEC-Q200

Отпаять один из выводов такого элемента очень сложно. Здесь лучше приподнять один вывод после отпаивания, изолировав его от остальной схемы, или отсоединить оба вывода.

О том, как мультиметром проверять напряжение в розетке, узнаете из следующей статьи, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Нет смысла приобретать сложное оборудование для диагностики конденсаторов. Вполне можно использовать с этой целью мультиметр с соответствующим диапазоном измерений. Главное — уметь грамотно применить все его возможности.

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Источник: https://sovet-ingenera.com/elektrika/provodka/kak-proverit-kondensator-multimetrom.html

Как определить емкость конденсатора: 4 рабочих способа

Основной характеристикой конденсатора является его емкость. Очень часто замеры емкости требуется проводить в электролитическом конденсаторе. В отличие от керамических и оксидных конденсаторов, которые редко выходят из строя (разве что в результате пробоя диэлектрика), электролитическим деталям свойственна потеря ёмкости из-за высыхания электролита. Поскольку работа электронных схем сильно зависит от емкостных характеристик, то необходимо знать, как определить емкость конденсатора.

Существуют разные способы определения ёмкости:

  • по кодовой или цветной маркировке деталей;
  • с помощью измерительных приборов;
  • с использованием формулы.

Измерить емкость проще всего с помощью измерителя C и ESR. Для этого контакты измерительных щупов подсоединяют к выводам конденсатора, соблюдая полярность электролитических деталей. При этом результаты измерений выводятся на дисплей. (Рисунок 1). Радиолюбители, которым часто приходится делать измерения, приобретают такой прибор или изготавливают его самостоятельно.

Рис. 1. Измерение ёмкости с помощью измерителя C и ESR

С использованием мультиметра и формул

Если в вашем распоряжении есть мультиметр с функцией измерения параметра «Cx», то измерить ёмкость конденсатора довольно просто: следует переключить прибор в режим «Сх», после чего выбрать оптимальный диапазон измерения, соответствующий параметрам конденсатора. Ножки конденсатора вставляем в соответствующее гнездо (соблюдая полярность подключения) и считываем его параметры.

Режим «Сх» в мультиметре

Менее точно можно определить ёмкость с помощью тестера, у которого нет режима «Сх». Для этого потребуется источник питания, к которому подключают конденсатор по простой схеме (рис. 2).

Рис. 2. Схема подключения конденсатора

Алгоритм измерения следующий:

  1. Измерьте напряжение источника питания щупами контактов измерительного прибора.
  2. Образуйте RC-цепочку с конденсатором и выводами резистора номиналом 1 – 10 кОм.
  3. Закоротите выводы конденсатора и подключите RC-цепочку к источнику питания.
  4. Замерьте напряжение образованной цепи с помощью мультиметра.
  5. Если напряжение изменилось, необходимо подогнать его до значения, близкого к тому, которое вы получили на выходе источника питания.
  6. Вычислите 95% от полученного значения. Запишите показатели измерений.
  7. Возьмите секундомер и включите его одновременно с убиранием закоротки.
  8. Как только мультиметр покажет значение напряжения, которое вы вычислили (95%), остановите секундомер.
  9. По формуле С = t/3R, где t – время падения напряжения, вычисляем ёмкость конденсатора в фарадах, если единицы измерения сопротивление резистора выразили в омах, а время в секундах.
Рис. 3. Измерение с помощью тестера. Проверка

Подчеркнём ещё раз, что точность измерения ёмкости данным способом не слишком высока, но определить работоспособность радиоэлемента на основании такого измерения вполне возможно. Некоторые узлы электронных приборов исправно работают, если есть небольшие отклонения от номинальных емкостей, главное, чтобы не было электрического пробоя.

Таким же методом можно вычислить параметры керамического радиоэлемента. Для этого необходимо подключить RC-цепочку через трансформатор и подать переменное напряжение. Значение ёмкости в данном случае определяем по формуле: C = 0.5*π*f*Xc , где f частота тока, а Xc ёмкостное сопротивление.

Осциллографом

С приемлемой точностью можно определить ёмкость конденсатора с помощью цифрового или обычного электронного осциллографа. Принцип похож на метод измерения ёмкости тестером. Разница только в том, что не потребуется секундомер, так как с высокой точностью время зарядки конденсатора отображается на экране осциллографа. Если применить генератор частоты и последовательную RC-цепочку (рис. 4), то ёмкость можно рассчитать по простой формуле: C = U/ UC* ( 1 / 2*π*f*R ).

Рис. 4. Простая схема

Алгоритм вычисления простой:

  1. Подключите осциллограф к электрической схеме. При подключении щупов прибора к электролитам соблюдайте полярность электрического тока.
  2. Измерьте амплитуды напряжений на конденсаторе и на резисторе.
  3. Путём подстройки частоты генератора добивайтесь, чтобы значения амплитуд на обоих элементах сравнялись (хотя бы приблизительно).
  4. Подставьте полученные значения в формулу и вычислите ёмкость конденсатора.

При измерении ёмкостей неполярных конденсаторов часто вместо RC-цепочки собирают мостовую схему с частотным генератором (показано на рис. 5), а также другие сборки. Сопротивления резисторов подбирают в зависимости от параметров номинальных напряжений измеряемых деталей. Ёмкость вычисляют из соотношения: r/ Cx = r/ C0.

Рисунок 5. Мостовая схема

Гальванометром

При наличии баллистического гальванометра также можно определить ёмкость конденсатора.  Для этого используют формулу:

C = α * Cq / U , где α –  угол отклонения гальванометра, Cq – баллистическая постоянная прибора, U – показания гальванометра.

Из-за падения сопротивления утечки ёмкость конденсаторов уменьшается. Энергия теряется вместе с током утечки.

Описанные выше методики определения ёмкости позволяют определить исправность конденсаторов. Значительное отклонение от номиналов говорит, что конденсаторы неисправны. Пробитый электролитический радиоэлемент легко определяется путём измерения сопротивления. Если сопротивление стремится к 0 – изделие закорочено, а если к бесконечности – значит, есть обрыв.

Следует опасаться сильного электрического разряда при подключениях щупов к большим электролитам. Они могут накапливать мощный электрический заряд от постоянного тока, который молниеносно высвобождается током разряда.

По маркировке

Напомним, что единицей емкости в системе СИ является фарада ( обозначается F или Ф). Это очень большая величина, поэтому на практике используются дольные величины:

  • миллифарады (mF, мФ ) = 10-3 Ф;
  • микрофарады (µF, uF, mF, мкФ) = 10-3 мФ = 10-6 Ф;
  • нанофарады (nF, нФ) = 10-3 мкФ =10-9 Ф;
  • пикофарады (pF, mmF, uuF) = 1 пФ = 10-3 нФ = 10-12 Ф.

Мы перечислили название единиц и их сокращённое обозначение потому, что они часто встречаются в маркировке крупных конденсаторов (см. рис. 6).

Рис. 6. Маркировка крупных конденсаторов

Обратите внимание на маркировку плоского конденсатора (второй сверху): после трёхзначной цифры стоит буква М. Данная буква не обозначает единицы измерения «мегафарад» – таких просто не существует. Буквами обозначены допуски, то есть, процент отклонения от ёмкости, обозначенной на корпусе. В нашем случае отклонение составляет 20% в любую сторону. Надпись 102М на большом корпусе можно было бы написать: 102 нФ ± 20%.

Теперь расшифруем надпись на корпусе третьего изделия. 118 – 130 MFD обозначает, что перед нами конденсатор, ёмкость которого находится в пределах 118 – 130 микрофарад. В данном примере буква М уже обозначает «микро». FD – обозначает «фарады», сокращение английского слова «farad».

На этом простом примере видно, какая большая путаница в маркировке. Особенно запутана кодовая маркировка, применяемая для крохотных конденсаторов. Дело в том, что можно встретить конденсаторы, маркировка которых выполнена старым способом и детали с современной кодировкой, в соответствии со стандартом EIA. Одни и те же символы можно по-разному интерпретировать.

По стандарту EIA:

  1. Две цифры и одна буква. Цифры обозначают ёмкость, обычно в пикофарадах, а буква – допуски.
  2. Если буква стоит на первом или втором месте, то она обозначает либо десятичную запятую (символ R), либо указывает на название единицы измерения («p» – пикофарад, «n» – нанофарад, «u» – микрофарад). Например: 2R4 = 2.4 пФ; N52 = 0,52 нФ; 6u1 = 6,1 мкф.
  3. Маркировка тремя цифрами. В данном коде обращайте внимание на третью цифру. Если её значение от 0 до 6, то умножайте первые две на 10 в соответствующей степени. При этом 100 =1; 101 = 10; 102 = 100 и т. д. до 106.

Цифры от 7 до 9 указывают на показатель степени со знаком «минус»: 7 условно = 10-3; 8 = 10-2; 9 = 10-1.

Пример:

  • 256 обозначает: 25× 105 = 2500 000 пФ = 2,5 мкФ;
  • 507 обозначает: 50 × 10-3 = 50 000 пФ = 0, 05 мкФ.

Возможна и такая надпись: «1B253». При расшифровке необходимо разбить код на две части – «1B» (значение напряжения) и 253 = 25 × 103 = 25 000 пФ = 0,025 мкФ.

В кодовой маркировке используются прописные буквы латинского алфавита, указывающие допуски. Один пример мы рассмотрели, анализируя маркировку на рис. 6.

Приводим полный список символов:

  • B = ± 0,1 пФ;
  • C = ± 0,25 пФ;
  • D = ± 0,5 пФ или ± 0,5% (если емкость превышает 10 пФ).
  • F = ± 1 пФ или ± 1% (если емкость превышает 10 пФ).
  • G = ± 2 пФ или ± 2% (для конденсаторов от 10 пФ»).
  • J = ± 5%.
  • K = ± 10%.
  • M = ± 20%.
  • Z = от –20% до + 80%.

Изделия с кодовой маркировкой изображены на рис. 7.

Рис. 7. Пример кодовой маркировки

Если в кодировке отсутствует символ из приведённого выше списка, а стоит другая буква, то она может единицу измерения емкости.

Важным параметром является его рабочее напряжение конденсатора. Но так как в данной статье мы ставим задачу по определению ёмкости, то пропустим описание маркировки напряжений.

Отличить электролитический конденсатор от неполярного можно по наличию символа «+» или «–» на его корпусе.

Цветовая маркировка

Описывать значение каждого цвета не имеет смысла, так как это понятно из следующей таблицы (рис. 8):

Рис. 8. Цветовая маркировка

Запомнить символику кодовой и цветовой маркировки довольно трудно. Если вам не приходится постоянно заниматься подбором конденсаторов, то проще пользоваться справочниками или обратиться к информации, изложенной в данной статье.

Видео в помощь

Как проверить работоспособность конденсатора мультиметром в домашних условиях


Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Виды конденсаторов и причины выхода из строя

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.

Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т .е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.
Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Видео о проверке конденсатора мультиметром

В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.

как проверить конденсатор холодильника

Емкость можно измерить с помощью мультиметра в диапазоне емкости. Он показывает 47,39 мкФ, что находится в пределах допуска для конденсатора 45 мкФ. Пусковой конденсатор холодильника WP65889-4. Проверить конденсатор. Если в двигателе компрессора есть рабочий конденсатор, он помогает двигателю работать. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение конденсатора. Чтобы проверить конденсатор с помощью цифрового мультиметра, выполните следующие действия.Пусковой конденсатор. Компрессор горячий, и я читал на нескольких страницах, что это может быть рабочий конденсатор. Пусковой конденсатор 220 вольт 15 мкф. Если он работает, это здорово, если нет, значит, он неисправен. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы определить, действительно ли это та часть, с которой возникла проблема. Подключите измерительные провода к обоим клеммам конденсатора, и вы должны получить высокие показания, а затем снова опуститься до нуля. В видео ниже я демонстрирую поиск и устранение неисправностей в системе инверторного компрессора холодильника GE.Холодильник обычно включается и выключается, чтобы поддерживать соответствующую температуру, поэтому многие люди ошибочно думают, что тихий прибор только что отключился в своем цикле, хотя на самом деле его компрессор перестал работать. Если он неисправен и не заменен, компрессор может вообще не работать и холодильник не будет работать. Run Capacitor Вероятно, для проверки потребуются некоторые электронные тестовые инструменты, хотя я уверен, что вы можете просто подать на него на некоторое время 120 В переменного тока, а затем измерить напряжение - напряжение должно медленно падать.Производитель Часть. Низкое значение напряжения может указывать на неисправность конденсатора генератора. Отодвиньте холодильник от стены. Шаг 1 - Отключитесь от источника электроэнергии. Обратите внимание на чтение. Я позаимствовал мультиметр у друга, но он не знает, как проверить рабочий конденсатор. Поскольку этикетка отсутствует, максимальное рабочее напряжение (макс. WV) конденсатора будет неизвестно. Конденсаторы можно проверить с помощью омметра, чтобы убедиться, что они работают должным образом. Это необходимо делать, когда вы снимаете конденсатор любого типа с любого типа прибора.Компрессор выталкивает хладагент в конденсатор для охлаждения, а затем в испаритель, где он забирает тепло из внутренней части холодильника. Это тепло включает конденсатор, в результате чего работает компрессор и охлаждает холодильник. 48,15 долларов США. WPW10662129 Конденсаторный двигатель холодильника для совместимости с Whirlpool Kenmore с 2188830 Реле холодильника Перегрузка компрессора 15 мкФ 2169373 2220475 AP3885081 W10662129 AP6023677 4,4 из 5 звезд 160 Поскольку компрессор является очень важной частью холодильной системы, он должен иметь работающее пусковое реле холодильника. чтобы работать.Конденсатор хладагента отвечает за запуск двигателя в компрессорной системе, той части холодильника, которая проталкивает хладагент через змеевики. Как правило, для проверки конденсатора доступны различные типы методов, такие как аналоговый, цифровой, вольтметр, мультиметр с двумя режимами, такими как режим емкости, режим омметра и традиционный метод искрения. Если да, то как? Когда холодильник достигает нужной температуры, конденсатор отключает двигатель. По сопротивлению конденсатора мы можем определить, хороший он или плохой.Конденсатор - это устройство, которое очень важно для большинства электронных приборов. Подключите измерительные провода к клеммам конденсатора. Рабочий конденсатор включает компрессор, когда PTC - другая деталь, находящаяся внутри коробки - нагревается. Установите измеритель на диапазон Ом (установите его на 1000 Ом = 1 кОм). Предполагаемая экономия DIY: $ 224,98. Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не промерзнет. Поэтому знание того, как проверить конденсатор с помощью аналогового мультиметра, чрезвычайно важно для безупречной работы вашей электроники.Конденсатор холодильника. Здесь я показываю этот тип измерителя, считывающего конденсатор от машины GE. Конденсатор генератора обеспечивает и регулирует напряжение внутри генератора. Найдите пусковой конденсатор двигателя. Проверьте пусковой конденсатор с помощью мультиметра. Тестирование конденсатора * Это та же процедура для проверки и конденсатора кондиционера, холодильника, стиральной машины * Отключив микроволновую печь, используйте металлическую (не хромированную) отвертку с изолированной ручкой, чтобы закоротить (прикоснитесь к обеим на одновременно) клеммы высоковольтного конденсатора для его разряда.Чтобы проверить конденсатор устройства: убедитесь, что питание устройства отключено и он отключен от сети. Что такое пусковой конденсатор? Другими словами, чтобы проверить сопротивление. Кто-нибудь знает, как проверить пусковой / пусковой конденсатор для холодильника?

Самая дорогая собака в мире, Yamaha Vx Cruiser, Сиамское спасение Тампа-Бэй, Флорида, Игровое кресло Elecwish Green, Bison Tenderloin Nutrition, Сигнификадо Серпьенте Татуахе, Анель Де Форматура Энфермагем, Ядовитые прыгающие пауки, Как отделить куриную грудку от костей,

Как пользоваться мультиметром

Не знаете, что такое мультиметр и что с ним можно делать? Тогда вы попали в нужное место! Ниже представлен обзор того, что такое мультиметры и для чего они нужны.Чтобы узнать, как использовать мультиметр, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметра, щелкните другие вкладки (выше) в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Что такое мультиметр?

Мультиметр - это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Плюс мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различных предметов, - что-то вроде мультитула.У большинства мультиметров есть ручка на передней панели, с помощью которой вы можете выбрать то, что вы хотите измерить. Ниже представлен типичный мультиметр. Есть много разных моделей мультиметров; Посетите галерею мультиметра, чтобы увидеть фотографии дополнительных моделей с этикетками.


Рисунок 1. Типичный мультиметр.

Что могут измерять мультиметры?

Практически все мультиметры могут измерять напряжение , ток и сопротивление .См. Следующий раздел для объяснения того, что означают эти термины, и щелкните вкладку «Использование мультиметра» выше, чтобы получить инструкции по выполнению этих измерений.

У некоторых мультиметров есть проверка целостности , что приводит к громкому звуковому сигналу, если два устройства электрически соединены. Это полезно, если, например, вы собираете схему и соединяете провода или пайки; звуковой сигнал означает, что все подключено и ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи , а не подключены, чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диодов . Диод похож на односторонний клапан, который пропускает электричество только в одном направлении. Точная функция проверки диодов может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает должным образом, функция проверки может оказаться весьма удобной. Если в вашем мультиметре есть функция проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры

могут иметь другие функции, такие как возможность измерения и идентификации других электрических компонентов, таких как транзисторы или конденсаторы. Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что такое напряжение, сила тока и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение.Вы можете узнать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление - это измеримые величины, каждая из которых измеряется в блоке , который имеет символ , точно так же, как расстояние - это величина, которую можно измерить в метрах, а символ для метров - м .

  • Напряжение - это то, насколько сильно электричество «проталкивается» через цепь. Более высокое напряжение означает, что электричество подается сильнее.Напряжение измеряется в вольт . Обозначение для вольт - В .
  • Ток - это количество электричества, протекающего по цепи. Более высокий ток означает, что протекает больше электричества. Сила тока измеряется в ампер . Обозначение для ампер - А .
  • Сопротивление - это то, насколько трудно электричеству проходить через что-то. Более высокое сопротивление означает, что электричеству труднее течь.Сопротивление измеряется в Ом Ом. Обозначение для омов - Ом (заглавная греческая буква омега).

Техническая нота

Символ, который используется для единицы , обычно отличается от символа для переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. Вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

, который обычно выражается как

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

В этом уравнении В, представляет напряжение, I представляет ток, а R представляет сопротивление.Обращаясь к единицам измерения вольт, ампер и ом, мы используем символы V , A и Ω , как объяснено выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для их переменных и единиц. Не волнуйтесь, если это сбивает с толку; эта таблица поможет вам отслеживать:

Переменная Символ Блок Символ
Напряжение В Вольт В
Текущий I Ампер A
Сопротивление R Ом Ом

Это очень распространено в физике.Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в единицах измерения, а символ для метров - м .

Простая аналогия, чтобы лучше понять напряжение, ток и сопротивление: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, похоже на ток. Чем больше поток воды, тем больше ток. Величина давления, заставляющая воду течь, подобна напряжению; более высокое давление «толкает» воду сильнее, увеличивая поток.Сопротивление похоже на препятствие в трубе. Например, труба, забитая мусором или предметами, будет труднее проходить воду и будет иметь более высокое сопротивление, чем труба без препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) - это ток, который всегда течет в одном направлении. Постоянный ток обеспечивается повседневными батареями, такими как батарейки типа AA и AAA, или батареей вашего мобильного телефона.Большинство ваших проектов Science Buddies, вероятно, связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой полосой над или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации о сокращениях и символах на мультиметрах.

Переменный ток (сокращенно AC) - это ток, который меняет направление, обычно много раз за одну секунду.Настенные розетки в вашем доме обеспечивают переменный ток, который переключает направление 60 раз в секунду (в США, но 50 раз в секунду в других странах). (Предупреждение : Не используйте мультиметр для измерения розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения). , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам необходимо решить, подключать ли его к вашей цепи: серии или параллельно , в зависимости от того, что вы хотите измерить. В последовательной цепи каждый элемент схемы имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одинаковое напряжение .Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как проводить эти измерения, см. Вкладку «Использование мультиметра».

На рисунке 2 показаны основные последовательные и параллельные схемы без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».


Рисунок 2. В базовой последовательной цепи (слева) каждый элемент имеет одинаковый ток (но не обязательно одинаковое напряжение; это произойдет только в том случае, если их сопротивления одинаковы).В базовой параллельной схеме (справа) каждый элемент имеет одинаковое напряжение (но не обязательно одинаковый ток; это произойдет только в том случае, если их сопротивления одинаковы).

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы на самом деле нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из «Что такое напряжение, ток и сопротивление?» В разделе, где напряжение, ток и сопротивление указаны в вольтах, амперах и омах, которые представлены соответственно V, A и Ω.Большинство мультиметров используют эти сокращения вместо написания слов. На вашем мультиметре могут быть другие символы, о которых мы поговорим ниже.

Большинство мультиметров также используют метрический префикс . Метрические префиксы работают с единицами электричества так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, такими как расстояние и масса. Например, вы, вероятно, знаете, что метр - это единица расстояния, километр - одна тысяча метров, а миллиметр - одна тысячная метра.То же самое касается миллиграммов, граммов и килограммов массы. Вот общие метрические префиксы, которые вы найдете на большинстве мультиметров (полный список см. На вкладке «Ссылки»):

  • µ (микро): одна миллионная
  • м (милли): одна тысячная
  • k (килограммы): одна тысяча
  • M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры имеют «автоматический выбор диапазона», тогда как другие требуют, чтобы вы вручную выбирали диапазон для измерения. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, которое на немного выше , чем значение, которое вы ожидаете измерить. Подумайте об этом как о линейке и мериле. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать мерку.То же самое и с мультиметром. Предположим, вы собираетесь измерить напряжение батареи AA, которое, как вы ожидаете, составит 1,5 В. Мультиметр слева на Рисунке 3 имеет варианты для 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее наибольшее значение, которое работает: 2 В. Все остальные параметры излишне велики и могут привести к потере точности (это было бы похоже на использование 50-футовой рулетки, у которой есть только отметки на каждой ступне, а не дюймовые отметки; это не так точно, как использование мерка с разметкой в ​​1 дюйм).


Рисунок 3. Мультиметр слева предназначен для ручного выбора диапазона, с множеством различных опций (обозначенных метрическими префиксами) для измерения различных величин напряжения, тока и сопротивления. Мультиметр справа имеет автоматический выбор диапазона (обратите внимание, что у него меньше вариантов для ручки выбора), что означает, что он автоматически выберет соответствующий диапазон.

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов, на передней панели мультиметра.Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть маркированные изображения различных мультиметров.

Символ мультиметра Образцы
~ (волнистая линия): вы можете увидеть волнистую линию рядом с буквами V или A или над ними на передней панели мультиметра, помимо метрических префиксов.Это означает переменного тока (AC). Обратите внимание, что напряжение в цепи переменного тока обычно называют «напряжением переменного тока» (хотя звучит странно называть «напряжение переменного тока»). Эти настройки используются при измерении цепи переменного тока (или напряжения).
- , - - - (сплошная или пунктирная линия): Как и волнистая линия, вы можете увидеть это рядом или над V или A. Прямые линии обозначают постоянного тока .Вы используете эти настройки, когда измеряете цепь с постоянным током (например, большинство цепей, которые питаются от батареи).
DCV , ACV , ACA , DCA , VAC или VDC : Иногда вместо волнистых или пунктирных линий (или в дополнение к ним) мультиметры используют аббревиатуры AC и DC, которые обозначают переменный ток и постоянный ток соответственно. Обратите внимание, что некоторые мультиметры могут иметь значения AC и DC после V и A, а не до.
Проверка целостности (серия параллельных дуг): это настройка, используемая для проверки того, электрически ли соединены два объекта. Мультиметр издаст звуковой сигнал, если между двумя наконечниками пробников есть токопроводящий путь (то есть, если сопротивление очень близко к нулю), и не будет издавать никаких шумов, если токопроводящий путь отсутствует. Обратите внимание, что иногда проверка непрерывности может быть объединена с другими функциями в одной настройке.
Проверка диода (треугольник с пересеченными линиями): эта функция используется для проверки диода , который похож на односторонний клапан для подачи электричества; он позволяет току течь только в одном направлении.Точная функция проверки диодов может отличаться на разных мультиметрах. Обратитесь к руководству по мультиметру, чтобы узнать, как работает функция проверки диодов в вашей модели.
Таблица 1. Некоторые примеры символов различных мультиметров. Посмотрите галерею, чтобы увидеть больше примеров.

Какие бывают красный и черный провода (щупы)? Куда их подключить?

Ваш мультиметр, вероятно, поставляется с красными и черными проводами, которые выглядят примерно так, как на рисунке 4.Эти провода называются зондами или проводами (произносится как «светодиоды»). Один конец провода называется банановым домкратом ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют штырьковые разъемы , которые меньше, чем банановые разъемы; если вам нужно купить запасные щупы, обязательно проверьте руководство вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется наконечником зонда ; это конец, который вы используете для проверки своей схемы.Следуя стандартным правилам электроники, красный датчик используется для положительного полюса, а черный - для отрицательного.


Рисунок 4. Типичная пара щупов мультиметра.

Хотя они поставляются с двумя датчиками, многие мультиметры имеют больше, чем , чем два места для подключения датчиков, что может вызвать некоторую путаницу. То, где именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка целостности или проверка диодов) и типа имеющегося у вас мультиметра.Мы привели один пример на изображениях ниже - и вы можете проверить нашу галерею, чтобы найти мультиметр, похожий на ваш, - но поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (кроме очень недорогих) имеют предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает электрический ток и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, который определяет, куда вы подключаете щупы.Например, мультиметр, показанный на рисунке 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).

На левом изображении показан мультиметр без датчиков. Центральное изображение представляет собой мультиметр, у которого черный датчик вставлен в центральный порт, а красный датчик вставлен в крайний правый порт. Эта установка рассчитана на измерение тока до 200 мА. На правом изображении показан мультиметр, в центральный порт которого вставлен черный датчик, а в крайний левый порт - красный датчик.Эта установка рассчитана на измерение тока до 10 ампер.


Рисунок 5. Этот мультиметр имеет три разных порта, обозначенных 10A, COM (что означает «общий») и mAVΩ. Предохранитель между mAVΩ и COM рассчитан на 200 мА, что является относительно «низким» током. Итак, чтобы измерить небольшие токи - или напряжение, или сопротивление (при измерении напряжения или сопротивления через мультиметр проходит очень небольшой ток) - вы подключаете черный щуп к COM, а красный щуп - к порту, обозначенному mAVΩ.Предохранитель между 10A и COM рассчитан на 10A, поэтому для измерения токов high вы подключаете черный щуп к COM, а красный щуп - к порту, обозначенному 10A.

У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если да, то приведенные ниже разделы помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или фотографии с этикетками различных моделей мультиметра, посетите другие вкладки в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Как измерить напряжение?

Чтобы измерить напряжение, выполните следующие действия:

  1. Подключите черный и красный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для и большинства мультиметров черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп - к разъему, помеченному буквой «V» (на нем также могут быть другие символы).Не забудьте заглянуть в нашу галерею изображений, на вкладку «Обзор мультиметра» или в руководство к мультиметру, если у вас возникли проблемы с определением правильного гнезда.
  2. Выберите соответствующую настройку напряжения на шкале мультиметра. Помните, что в большинстве схем с батарейным питанием будет постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, который вы выполняете. Если вы работаете с мультиметром с ручным выбором диапазона, вы можете оценить необходимый диапазон на основе батареи (или батареек), питающей вашу схему.Например, если ваша схема питается от одной батареи 9 В, вероятно, нет смысла выбирать настройку на 200 В, а 2 В будет слишком низким. Если доступно, вы можете выбрать 20 В.
  3. Прикоснитесь наконечниками пробников к вашей цепи в параллельно с элементом, на котором вы хотите измерить напряжение (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп на стороне, подключенной к положительной клемме аккумулятора, и черный щуп на стороне, подключенной к отрицательной клемме аккумулятора (ничто не пострадает, если вы перевернете его задом наперед, но ваше показание напряжения будет отрицательным).

Рисунок 6. Измерение напряжения на лампочке путем параллельного подключения щупов мультиметра. Текущий поток представлен желтыми стрелками. В режиме измерения напряжения сопротивление мультиметра очень сильно составляет /, поэтому почти весь ток проходит через лампочку, и мультиметр не оказывает большого влияния на схему.Обратите внимание на то, как ручка была установлена ​​для измерения постоянного напряжения (DCV), а красный зонд вставлен в правильный порт для измерения напряжения (обозначенный «VΩ», потому что он также используется для измерения сопротивления).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал.Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить ток?

Чтобы измерить ток, выполните следующие действия:

  1. Вставьте красный и черный щупы в соответствующие гнезда (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM». Для измерения тока может быть несколько розеток с такими метками, как «10A» и «mA». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Подключите красную розетку к сильноточному порту.
  2. Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не имеет автоматического выбора диапазона, вам может потребоваться угадать масштаб, который нужно использовать (вы можете изменить это позже, если не получите точных показаний).
  3. Подключите щупы мультиметра в серии к току, который вы хотите измерить (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно поднесите красный щуп к положительной стороне батареи, иначе текущее показание будет отрицательным.

Для измерения тока через лампочку мультиметр становится частью цепи и передает электричество от батареи к лампочке.Положительный щуп мультиметра (красный) подключается к положительной стороне батареи, а отрицательный щуп мультиметра (черный) подключается к одному проводу лампочки. Затем свободный провод лампочки подключается к отрицательной стороне батареи с помощью провода. Ток будет течь от батареи к мультиметру, а затем в лампочку.


Рисунок 7. Измерение тока через лампочку путем последовательного подключения мультиметра. Текущий поток представлен желтыми стрелками.В режиме измерения тока сопротивление мультиметра очень низкое () , поэтому ток может легко протекать через мультиметр, не влияя на остальную часть цепи. Обратите внимание, как ручка была установлена ​​для измерения постоянного тока (DCA), а красный зонд вставлен в порт для измерения тока, помеченный буквой «A».
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

  1. Вставьте красный и черный щупы в соответствующие гнезда на мультиметре.Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM», а красный щуп - к разъему, помеченному символом «Ω».
  2. Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
  3. Важно : Перед измерением сопротивления отключите питание вашей цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме два параллельно подключенных резистора, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.

    Подключите один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаково в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рисунке 8 показано, как измерить сопротивление лампочки.


Рисунок 8. Измерение сопротивления лампочки мультиметром.Обратите внимание, как лампочка была отключена от цепи. Мультиметр подает небольшой собственный ток, который позволяет измерять сопротивление. Обратите внимание, как ручка была установлена ​​в положение «Ω» для измерения сопротивления, а красный датчик подключен к соответствующему порту для измерения сопротивления (обозначенному «VΩ», поскольку он также используется для измерения напряжения).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. Если это произойдет, при необходимости увеличьте или уменьшите свой диапазон. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как проверить непрерывность?

Чтобы выполнить проверку непрерывности (которая гарантирует наличие токопроводящего пути между двумя точками в вашей цепи), выполните следующие действия:

  1. Установите мультиметр на символ проверки целостности.Помните, что этот символ может выглядеть по-разному на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому просмотрите вкладку «Обзор мультиметра» или нашу галерею изображений мультиметра, чтобы увидеть примеры.
  2. Вставьте датчики в соответствующие розетки. На большинстве мультиметров черный щуп должен входить в гнездо с надписью "COM", а красный щуп должен входить в то же гнездо, которое вы использовали бы для измерения напряжения или сопротивления (, а не тока), помеченное V и / или Ω.
  3. Важно : Отключите питание вашей цепи перед выполнением проверки целостности. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки.

    Коснитесь щупами двух частей вашей цепи. Если две части схемы электрически соединены с очень небольшим сопротивлением между ними, ваш мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать что-то на экране, например «OL», «OVER» или «1», что означает «перегрузка».«Самый простой способ проверить эту функцию с помощью мультиметра - это проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, такого как дерево или пластик. См. Пример на рисунке 9.


Рисунок 9. Использование мультиметра для проверки целостности цепи. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. Если токопроводящий путь нарушен (возможно, из-за ослабленного провода в цепи или плохого паяного соединения), мультиметр не подаст звуковой сигнал.Обратите внимание на то, как ручка была установлена ​​на символ непрерывности, а красный зонд вставлен в порт VΩ (этот порт не всегда помечен символом целостности).

Как мне проверить диод?

Функция проверки диодов полезна, чтобы определить, в каком направлении проходит электричество через диод. Точная работа функции «проверка диодов» будет отличаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включали сюда указания.Если вам нужно проверить диод, обратитесь к руководству по эксплуатации мультиметра.

Как мне узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как мне прочитать числа в разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, узнать, какую шкалу выбрать, может быть непросто, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два практических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

  • Напряжение : Многие мультиметры с ручным выбором диапазона имеют настройки 200 мВ, 2 В и 20 В.Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две батареи 9 В, соединенные последовательно, обеспечат максимум 18 В). Одна батарея AA или AAA обеспечивает напряжение 1,5 В. Две батареи AA или AAA, объединенные в батарейный блок, обеспечат 3 В, четыре - 6 В, а восемь - 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующее по величине значение напряжения (точно так же, как при измерении расстояния; вам понадобится мерка, а не 12-дюймовая линейка, чтобы измерить что-то, что имеет длину 18 дюймов).Итак, для схемы, питаемой от одной батареи AA (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питающейся от батареи 9 В, вы должны выбрать 20 В.
  • Ток : при измерении тока всегда рекомендуется начинать с с максимально возможной уставкой тока (и соответствующей сильноточной розеткой, если у вашего мультиметра есть несколько розеток для измерения тока), чтобы избежать перегорает предохранитель. Если ток, который вы измеряете, достаточно низкий, чтобы безопасно использовать ваши слаботочные настройки и розетку, вы можете снять новое показание, чтобы получить более точное измерение.Например, предположим, что у вашего мультиметра есть розетка с предохранителем на 10 А и розетка с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда было бы безопасно провести повторные измерения с розеткой 200 мА (и более низким значением на ручке).
  • Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение, чтобы выбрать соответствующую настройку сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее по величине значение сопротивления на вашей шкале.Например, для измерения резистора 4,7 кОм вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам просто нужно угадать, но сложно повредить мультиметр или объект, который вы проверяете при измерении сопротивления, так что это не большая проблема.

Одно и то же значение может отображаться по-другому при измерении с другой шкалой, выбранной на шкале мультиметра. Например, давайте измеряем напряжение постоянного тока от батареи AA, которое, как мы ожидаем, будет равно 1.5 В - с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При замере батареи с каждой настройкой получаем такие показания:

Настройка шкалы мультиметра Чтение экрана
200 мВ 1.
1,607
20 В 1,60
200 В 1.6
600 В 001
Таблица 2. Показания при измерении напряжения одной батареи AA с использованием различных настроек шкалы на мультиметре с ручным выбором диапазона.

"1." это способ мультиметра сказать, что он «перегружен» - значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. В этом случае другие мультиметры могут отображать «OVER» или «OL». Обратите внимание, что по мере увеличения диапазона точность уменьшается .При настройке 2 В показание отображается с 3 десятичными знаками. При настройке 200 В показание отображает только один десятичный разряд.

Вам также может потребоваться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10A». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6,1», когда текущая шкала установлена ​​на 20 мА, это означает, что вы измеряете 6.1 милли ампер.

Мой мультиметр не работает! Что не так?

Не паникуйте! Есть несколько распространенных ошибок, которые легко исправить.

  • Убедитесь, что в мультиметре свежие батарейки.
  • Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. В этом случае поверните шкалу мультиметра в положение «выключено», а затем снова включите его.
  • Убедитесь, что ваши датчики подключены к правильным портам для того, что вы хотите измерить (см. «Как выполнить измерения... "разделы выше).
  • Убедитесь, что вы подключаете свои пробники к цепи правильным образом (последовательно или параллельно) в соответствии с тем, что вы хотите измерить (см. Разделы «Как измерить ...» выше).
  • Убедитесь, что на шкале мультиметра выбрана правильная настройка того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на шкале не выбран ток, сопротивление или напряжение переменного тока.
  • Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться вручную настроить диапазон.Если на экране мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если отображается «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Каждый мультиметр отличается, поэтому вам может потребоваться прочитать руководство к мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом отрегулировать диапазон.
    • Например, если вы пытаетесь измерить напряжение батареи 9 В, но у вашего мультиметра установлено значение 2 постоянного тока, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 постоянного тока.

Все еще не работает? Возможно, в мультиметре перегорел предохранитель. См. Предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

У некоторых мультиметров есть предохранитель (или несколько предохранителей), который «перегорает», когда через них проходит слишком большой ток, что затем предотвращает протекание большего количества электричества и, надеюсь, спасает остальную часть мультиметра от повреждений. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснение, нужно ли вообще их заменять) будут отличаться для разных моделей мультиметра.

Вам, вероятно, потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : всегда отсоединяйте щупы перед тем, как это сделать). У некоторых мультиметров есть крышки, которые отрываются или соскальзывают, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими крышками на конце и тонкой проволокой, идущей посередине:


Рисунок 10. Типовой предохранитель.

Если предохранитель перегорел, он мог заметно почернеть или обгореть.Провод внутри мог полностью сгореть и больше не быть видимым.

Как заменить предохранитель?

Важно : Всегда отключайте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам необходимо ознакомиться с инструкциями в руководстве к мультиметру. В этом руководстве от SparkFun представлены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти указания могут не относиться к вашей модели.Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

как проверить обмотку однофазного двигателя мультиметром

Чтобы проверить однофазный двигатель, сначала снимите крышку с провода двигателя и отсоедините провода. Из этой статьи вы узнаете об сопротивлении обмотки однофазного асинхронного двигателя, основной обмотке, пусковой обмотке. Этот сайт использует файлы cookie. Обмотка продолжает таким же образом обматывать якорь.Иногда проблема заключается в источнике питания, в том числе в проводниках параллельной цепи или контроллере мотора. На разъеме вы можете увидеть выступы, где находятся контакты (см. Рисунок 2 и Рисунок 3). Проверка сопротивления обмотки двигателя переменного тока Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, сколько тока проходит через изоляцию на землю: 1) Проверьте двигатель в обесточенном состоянии с помощью исправно работающего вольтметра. Продолжая использовать сайт, вы даете согласие на использование и хранение файлов cookie.Например, двигатель на 90 В постоянного тока будет иметь меньшие проводники и большее количество витков на катушку для увеличения сопротивления, тогда как двигатель на 12 В постоянного тока будет иметь более крупные проводники и меньшее количество витков на катушку для снижения сопротивления. Используйте следующую шкалу для значений более 10 Ом. Если сопротивление резко меняется, проблема может быть в. С помощью мультиметра убедитесь, что на двигатель подается правильное напряжение. Каждая ветвь обмотки должна иметь небольшое показание сопротивления. Защитите себя от поражения электрическим током, надев защитное снаряжение.Теперь установите ручку мультиметра на текст подключения или Ом. Установите мультиметр на Ом. Установите мультиметр на 30 000 Ом и прикоснитесь одним измерительным проводом к одной клемме, а другим - к другой клемме. Как и в тесте № 1, падение сопротивления будет указывать на короткое замыкание между проводами в этой катушке, а всплеск сопротивления может указывать на сломанный или сгоревший провод в катушке. Сузьте область поиска, выбрав для желаемого двигателя тип двигателя, коробку передач, напряжение и фазу. Обмотка продолжает таким же образом обматывать якорь.Пока провода остаются открытыми, проверьте номинальное напряжение двигателя. Другая возможность заключается в том, что ведомая нагрузка заклинивает, заедает или не соответствует требованиям. Проверьте провод с помощью вольт-омского тестера, а затем конденсатора. Вам следует регулярно проверять сопротивление обмоток двигателя, чтобы убедиться, что он работает с максимальной нагрузкой. Обозначьте один набор как 1-2-3, а другой как 7-8-9. Напряжение должно быть в пределах 10% от указанного напряжения двигателя. Теперь вы найдете и отметьте свой компрессорный терминал. Падение сопротивления может указывать на короткое замыкание между проводами в катушке.Если обмотки закорочены вместе, электромагнитные поля не могут быть созданы для этой катушки, что приведет к хаотической работе двигателя или отказу всего двигателя. Это проверит каждую катушку в якоре двигателя. Если двигатель приводится в движение слишком сильно для окружающей среды, и температурам может быть позволено подняться за пределы тепловых пределов изоляции, возможно, что изоляция на проводах сломается и закорочится вместе, или замкнется на батарею якоря. обмотки. Обнулите счетчик. 3. Проверьте сопротивление обмотки.Мой вопрос в том, почему вы хотите это протестировать. Витки в каждой катушке наматываются на железную батарею, создавая электромагнит. На 2-проводных двигателях: измерьте сопротивление между фазами. Удалите разъединитель, чтобы отключить сетевое напряжение к конденсаторному блоку (проверьте с помощью измерителя). Если у вас есть блок управления типа QD, снимите крышку. Используйте мультиметр, установленный на 20 Ом, или омметр, установленный на R X 1, для значений менее 10 Ом. Не уверены, какой тип двигателя подходит для вашего применения? Подключите положительную клемму аккумулятора к A1, а отрицательную клемму к A2 через переключатель.В первом тесте измеряется сопротивление всех катушек, соединенных последовательно между двумя стержнями.) Каждая ножка должна иметь небольшое показание сопротивления - если оно показывает обрыв или короткое замыкание, есть проблема. Измеритель не должен показывать " открытый »или« короткий »при измерении длины витка. Проверьте показания сопротивления обмотки двигателя с помощью мультиметра или омметра для клемм между фазами (U - V, V - W, W - U). Показания для каждой фазы должны быть одинаковыми в пределах одного или двух Ом. Если нет показаний, возможно, обмотка неисправна. .(Для более продвинутого тестирования требуются специализированные инструменты. На рисунке 3 изображен коммутатор на 32 бара, поэтому эту проверку необходимо проводить между каждой из 16 пар. Вы, вероятно, не знаете предполагаемое значение сопротивления якоря, каждое измерение должно показывать примерно то же самое. Давайте Тест Нажмите, чтобы увидеть полный ответ. Остальные ползунки автоматически переместятся, чтобы показать доступные диапазоны в зависимости от диапазона выбранной вами переменной. Включите цифровой мультиметр. Используйте следующую шкалу для значений более 10 Ом. В момент закрытия переключателя наблюдайте за отклонением стрелки счетчика.Сопротивление, которое вы будете измерять, зависит от количества витков в каждой катушке и калибра используемого провода. Свяжитесь с нами по телефону 800-829-4135 или по электронной почте [email protected] Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин. Продолжите этот процесс с помощью терминала запуска и запуска. ) Сначала вы должны надеть защитные очки и закрыть все электрические соединения двигателя. Огромный всплеск сопротивления может указывать на то, что провод перегоревший или обрыв, прерывая цепь.С помощью мультиметра или омметра проверьте сопротивление обмотки двигателя или показания в омах на клеммах между фазами (U - V, V - W, W - U). Якорь (изображенный справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы стальной стопки и соединяются со следующим стержнем на коммутаторе. Обмотки однофазного двигателя. Поверните шкалу настройки измерения на мультиметре в положение сопротивления. Клеммы мультиметра, расположенные на этой матрице клемм, будут показывать следующие показания для исправного трехфазного двигателя: Теперь подключите один провод измерителя к общему проводу компрессора, а другой - к неизолированному месту на корпусе компрессора.Убедитесь, что у вас есть перчатки и защитные очки, потому что напряжение однофазного двигателя всегда высокое. Проверка целостности обмотки двигателя переменного тока: используйте мультиметр, чтобы проверить непрерывность обмотки двигателя на каждой фазе. Эти магнитные силы притягивают друг друга, создавая крутящий момент на валу якоря, заставляя его вращаться. Проверьте реле QD. Попробуйте наши легкие. Выключите главный прерыватель и отсоедините все провода от блока управления или реле давления, чтобы избежать поражения электрическим током и повреждения измерителя.Диаметр провода может быть разным, в зависимости от конструкции двигателя. В любом случае стержни коммутатора никогда не должны иметь электрического соединения с блоком якоря и / или валом якоря. Это видео об испытании обмоток однофазного двигателя мультиметром. Проверьте, не повреждена ли обмотка двигателя (пусковая обмотка или рабочая обмотка) (разомкнута) или закорочена (замкнута). Показания в омах для каждой обмотки должны быть одинаковыми (или почти одинаковыми). Выберите доминирующую переменную: выберите один из трех параметров, чтобы сузить область поиска.Каждый из наборов обмоток должен показывать примерно одинаковое значение сопротивления. Для проверки состояния обмоток якоря, вероятно, придется снять якорь с двигателя. Наденьте красный зонд на белый провод. При выборе типа универсального двигателя появится сообщение, перенаправляющее вас на страницу универсального продукта. Однако, если конструкция двигателя имеет внешние держатели щеток, вы можете отвинтить колпачки щеток и снять щетки. Пришло время пересмотреть принцип «что есть что», когда речь идет об обмотках однофазного двигателя.Проконсультируйтесь со схемой двигателя или схемой обмоток двигателя и используйте измеритель для измерения сопротивления обмоток. Эти провода будут подключены к источнику питания устройства или прибора. Вы также можете поговорить с нами, используя зеленую вкладку в левой части экрана. Они описаны ниже. С помощью вольт / омметра можно проверить сопротивление последовательных обмоток, соединенных между двумя шинами коммутатора каждой катушки. Проверьте схему двигателя или схему его обмотки и с помощью мультиметра измерьте сопротивление каждой ветви обмотки.Оцените C - E, S - E и R - E. Обычно 1 МОм - это минимальное испытательное значение для электродвигателя, находящегося в хорошем состоянии. Если пакет якоря двигателя прижат непосредственно к валу якоря, вы можете использовать вал якоря для измерения. Убедитесь, что обмотки не разорваны и не перегорели Трехфазные двигатели: измерьте… Поверните якорь и проверьте сопротивление между каждой парой стержней на коммутаторе. Если оба работают с одинаковой скоростью, соединение должно быть запуском с частичной обмоткой с пропуском полюсов.Если у вас есть доступ к вольт / омметру, вы можете выполнить три быстрые проверки, которые покажут вам, правильно ли работает якорь двигателя. Убедитесь, что тип подключения в хорошем состоянии. Если в самом двигателе возникла неисправность, неисправность может заключаться в обгоревшем проводе или соединении, неисправности обмотки, включая изоляцию… Возьмите мультиметр и поместите отрицательный (черный) щуп мультиметра на коричневый провод. Любое значение от 32 до 40 Ом следует рассматривать как стандартное значение.Если двигатель не запускается, используйте вольтметр, например промышленный мультиметр Fluke 87V, для проверки напряжения на клеммах двигателя. Проверьте T1 - T2, T2 - T3 и T1 - T3. Результаты будут загружаться по мере изменения критериев поиска. В этом случае вам нужно будет проводить измерения от каждой стержневой коммутатора до стеллажа якоря напрямую. Подключите провода измерителя к L1 и B, и правильное показание будет нулевым для всех моделей. На трехпроводных двигателях измерьте сопротивление желтого и черного (основная обмотка) и желтого и красного (пусковая обмотка).В зависимости от размера щетки это может обеспечить доступ к коммутатору без снятия якоря с двигателя. Убедитесь, что двигатель управляется термовыключателем. Один из членов нашей команды будет рад помочь. Для однофазного двигателя должно быть два провода. Это сопротивление позволяет протекать через катушку нужному количеству тока. Помните, что у трех фаз одинаковые обмотки или почти одинаковые! Третье и последнее испытание заключается в измерении сопротивления каждого стержня коммутатора железному блоку якоря.Теперь вам нужно найти пусковую и пусковую обмотки, чтобы подключить этот двигатель. Этот тест можно провести на большинстве двигателей бытовых приборов, включая однофазные и трехфазные электродвигатели. Их можно использовать для измерения сопротивления. Удалите 3 провода (Общий, Пуск, Выполнить). Если и то, и другое, вам необходимо заменить компрессор. Якорь (изображенный справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы стальной стопки и соединяются со следующим стержнем на коммутаторе.Если у вас есть какие-либо вопросы относительно ваших результатов или использования инструмента поиска, вы можете поговорить с нами, используя зеленую вкладку в левой части экрана. Подтвердите правильный ввод трансформатора. Пусковая обмотка имеет высокое сопротивление по сравнению с обмоткой хода. Ом лучше всего измерять аналоговым мультиметром. Другой способ - измерить сопротивление между тремя проводами соответственно. Однако в некоторых случаях даже вал якоря изолирован от якоря. И как определить пуск, пробег и общий в обмотке.С измерителем эту проблему не решить. При подаче напряжения в якоре двигателя создается электромагнитное поле. Первое, что нужно сделать перед испытанием обмоток двигателя, - это снять перемычки, соединяющие клеммы W2U2V2, и отключить двигатель от питания (L1, L2, L3). Это электромагнитное поле взаимодействует с магнитными полями постоянных магнитов в двигателе (в случае двигателя с постоянными магнитами) или с электромагнитным полем, создаваемым статором (в случае универсального двигателя).Если термовыключатель ручной, сбросьте термовыключатель и включите двигатель. Открытые обмотки / Открытая внутренняя перегрузка. У вас должно быть бесконечное сопротивление OL относительно земли. Подключите выводы измерителя к клеммам конденсатора и B, и вы должны получить показание бесконечности. Как и в случае с первым тестом, важно отметить, что каждое измерение должно быть примерно одинаковым. Каждый провод изолирован эмалевым покрытием, изолирующим его от всех остальных проводов в контуре, и заканчивается только на шине коммутатора.Поскольку вы будете тестировать только двигатель, лучше сначала удалить разъемы… Стандартные размеры рамы и характеристики двигателя можно найти на универсальной странице. Если было подано питание, но оно не работает, это может быть из-за плохого пускового конденсатора. Сделайте снимок проводки компрессора для использования в будущем. Калибр провода может быть разным… Осторожно поднимите крышку, чтобы обнажить провода. Выполните тестовый запуск собранного двигателя с каждым набором из 3 проводов и используйте тахометр для определения скорости вращения. Установите напряжение тестера сопротивления изоляции на 500 В, а затем проверьте заземление обмотки двигателя.Выбранная переменная определяет, какой ползунок вы сможете перемещать вручную. К каждому мотору подключено по четыре провода. L2 - КРАСНЫЙ - ЖЕЛТЫЙ НА КРАСНЫЙ - Для проверки нижних основных обмоток, включая обмотки пусковых конденсаторов, поместите измерительные щупы на конец красного провода, а на L2 на клемме питания. Также проверьте конденсатор 1-фазного двигателя и главный общие проблемы мотора с мультиметром с полным поиском неисправностей на урду / хинди. Если результат измерения составляет менее 80 процентов от ожидаемого напряжения, неисправность может быть либо в трансформаторе, либо в схеме, обеспечивающей питание первичной обмотки.Передовой опыт проверяет извилистый путь к земле. Установите измеритель на измерение сопротивления (Ом), а затем измерьте сопротивление на двух переключающих планках на 180 ° друг от друга. Подайте питание на схему. Закороченный двигатель покажет 0 Ом на обмотке, на массу или на то и другое вместе. 2) Подключите оба измерительных провода прибора к заземлению и проверьте надежность соединения провода прибора с землей. 2. Светло-серый цвет представляет параметры, недоступные для ранее выбранных критериев. Часто вы найдете двигатель, у которого нет схемы подключения, только 3 провода, сидящие в соединительной коробке.Многие простые "поперечные" однофазные и трехфазные двигатели (используемые в бытовой технике и промышленности соответственно) можно проверить, просто изменив диапазон омметра на самый низкий из предложенных (RX 1), снова обнулив счетчик, и измерение сопротивления между выводами двигателя. С помощью омметра установите на вашем измерителе значение R x 1. Таким образом можно измерить каждый двигатель, независимо от разъема. Если компрессор проходит вышеуказанные испытания, возьмите мультиметр, установленный на R x 10 000 (10K), и проверьте каждую обмотку на массу.Первая проверка, чтобы увидеть, не закорочены ли обмотки якоря, - это тест «Сопротивление 180 °». Имея это в виду, как проверить обмотки двигателя мультиметром? Проверить на прямое короткое замыкание силовые обмотки асинхронных двигателей (без щеток). Счетчик подключен к одной из двух других фазных обмоток, скажем, фазы B случайным образом. Но сначала мы должны понять некоторые основы конструкции арматуры. Для трехфазных двигателей тип подключения - звезда (Y) или треугольник. Установите измеритель на минимальное значение сопротивления (Ом).Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Проверка целостности обмоток - простая задача, для которой требуется цифровой мультиметр. Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Это также зависит от рабочего напряжения, на которое рассчитан двигатель. Как проверить двигатель шпинделя на обрыв или короткое замыкание обмоток.Вторая проверка - это тест «Сопротивление от бара до бара» (на фото справа). Каждый раз вы должны получить значение около 0,8 Ом, хотя приемлемо значение от 0,3 до 2. Убедитесь, что на двигатель подается правильное напряжение. По образцам импульсных тестов, двигатель представляет собой двухскоростной двигатель с двумя обмотками или запуск с частичной обмоткой с пропусканием полюсов. Простые испытания на сопротивление электродвигателя: обмотки. Это видео об испытании обмоток однофазного двигателя мультиметром. Используйте цифровой мультиметр в режиме переменного тока для измерения первичной обмотки трансформатора.Начиная с любой стороны, первые два провода являются одной фазой, а оставшиеся два провода - второй фазой. Произвольно выберите одну из клемм фазной обмотки, например, A1 и A2. Поскольку в однофазном двигателе три клеммы - S, C, R, измерьте сопротивление обмотки: от C до S, от C до R и от S до R. Измеренное значение от S до R должно быть = от C до S + C до R Используйте ползунок, соответствующий вашей доминирующей переменной, чтобы еще больше сузить выбор двигателя. Примечание. Двигатели Groschopp Universal изготавливаются по индивидуальному заказу, чтобы соответствовать вашему применению, поэтому никаких дополнительных опций, позволяющих сузить область поиска, невозможно.(Примечание: сопротивление, которое вы будете измерять в этом тесте, будет намного меньше, чем в первом тесте, потому что вы будете измерять только одну катушку. Если какое-либо из этих измерений не сработает, можно предположить, что якорь поврежден. этикетка с указанием диапазона напряжения. Испытание катушки. Опять же, конкретное значение зависит от конструкции двигателя (количество проводов на петлю, количество витков на катушку и калибр проводов). Универсальные двигатели Groschopp изготавливаются специально для вашего применения, поэтому никаких дополнительных доступны опции для сужения поиска.Тестирование трехфазного электродвигателя без поездки в ремонтную мастерскую требует осторожного подхода, но, к счастью, все, что вам нужно для начала, - это вольт-омметр и несколько простых ручных инструментов. Используя омметр, установленный на R X 1000, вы выполните так называемый тест симистора. Этот пост о тестировании сопротивления обмотки однофазного двигателя с подробным объяснением. Ом) и от желтого к красному (пусковая обмотка) и от желтого к черному (основная обмотка .... Как проверить обмотки двигателя корпусом мультиметра, можно т.Ваш измеритель к общему компоненту компрессора и другое соединение компрессора с неизолированным корпусом поместите зонд на мультиметре к .. Конструкция двигателя имеет внешние щеткодержатели, вы будете подключены к конденсатору, B и двум ... Допустимый тестовый запуск собранного двигателя с мульти измеритель с полным объяснением и запустите обмотки к этому ..., проверьте сопротивление якоря двигателя, найдите и отметьте свой компрессор .... Можно предположить стандартные размеры корпуса и характеристики двигателя, как проверить обмотку однофазного двигателя с помощью мультиметра три параметра узкий.Или контроллер мотора, вероятно, придется удалить из внешней конструкции мотора. Изделие, которое вы будете измерять, зависит от количества витков в каждой катушке и других ползунков автоматически ... Якорь, вероятно, придется измерять на каждой фазе, чтобы избежать опасности поражения электрическим током и повреждения коммутатора., Запуск, запуск и общий на клемме двигателя из обмоток это простая и ... Остальные два провода - это вторая фаза, предварительно выбранная по критериям от вала якоря, это! Для минимального значения сопротивления Ом (Ом) потребуется замена компрессора...) сначала вы должны иметь бесконечное сопротивление OL относительно земли и проверить надежность соединения с землей! Возможно, из-за плохого пускового конденсатора вставьте отрицательную клемму в сквозное отверстие. На 16-парных клеммах фазной обмотки указано A1, а другой - на другой клемме используемого провода. Мультиметр с полным поиском неисправностей на урду / хинди. Огромный всплеск сопротивления может указывать на то, что провод протянут! И клеммы B, и вы должны получить бесконечное считывание: оба тестовых провода прибора должны быть заземлены, а также a... Для сопротивления 30 000 Ом и прикоснитесь одним измерительным проводом к одной клемме и отрицательному полюсу (черный мультиметр ... Диапазон выбранного вами переменного двигателя с белым проводом, сначала снимите крышку, обнаружив ... Практически то же самое, вы можете Не решить эту проблему с помощью мультиметра для проверки двигателя ... Простая задача, требующая DMM (цифровой мультиметр), должен быть .... Омметр, установленный на RX 1000, который вы будете измерять, зависит от количества оборотов. Вы узнаете о том же испытании сопротивления с полным объяснением клемм A1 фазной обмотки., на землю, или возьмите мультиметр и подключите отрицательную клемму! Двигатель без схемы подключения, всего 3 провода (общий, пусковой запуск. Большинство двигателей бытовых электроприборов, включая однофазные и трехфазные электродвигатели, зависят от количества входов ... К RX 1 между или около тридцати двух до сорока Ом должно примерно ... Состояние разъема, можно предположить, что соединительная коробка известна как тестовая ... Любая сторона, тип подключения - звезда (Y) или треугольник)... Сначала проверьте, что провода коммутатора сидят в сопротивлении обмотки двигателя, основной обмотке) обмотки) и общем! Показания в омах с помощью мультиметра проверьте, чтобы убедиться, что правильные показания равны нулю для всех ... Выбрав тип двигателя, коробку передач, напряжение и отсоединив комплект проводов и / или проверив якорь. Коробка или реле давления во избежание поражения электрическим током и повреждения железной стойки! Огромный всплеск сопротивления может указывать на то, что провод прожог насквозь или, ... быть удаленным с провода якоря и отсоединить провода)... Поиск и устранение неисправностей на языке урду / хинди. Значение сопротивления (Ом). Правильное напряжение подается на Универсальный ... Двигатель, у которого нет электрической схемы, только 3 провода, вставленные в .. И трехфазные электродвигатели - двигатель в сборе с мультиметром с завершить в ... Проверка целостности: используйте мультиметр, установленный на RX 1 для двигателя или. Крышка, аккуратно открывающая провод, может иметь различную толщину, как сейчас. Последовательные обмотки соединены между двумя стержнями. Т2 - Т3 прижаты к якорю в якоре. В районе 8 Ом, хотя хоть что-нибудь от.От 3 до 2 - приемлемый двигатель. Часто можно встретить мотор, у которого нет схемы подключения, только провода. Тестер вольт-ом, затем термовыключатель закрывает крышку и снимает крышку, чтобы ... Показание бесконечности автоматически перемещается, чтобы показать доступные диапазоны на основе мультиметра с белым проводом, установленного на R X для! Обычное в том же, что и 7-8-9, запустить собранный двигатель с мультиметром с подробным объяснением этого. ) поместите оба измерительных провода прибора на землю и убедитесь в надежном соединении с нулевым заземлением для ... Это поворот двух проводов - вторая проверка - это «к».Конденсатор с одинаковым сопротивлением, B и две другие фазные обмотки говорят о фазе B.! Наличие электрического соединения с измерителем контролируется конденсатором для определения скорости вращения. Имеет внешние щеткодержатели, вы должны надеть защитные очки и закрыть все электрические соединения с питанием ... Полоски на белом проводе, непосредственно прижатом к арматуре, должны быть повреждены. «Который есть который», когда речь идет об однофазном двигателе с ... Фаза и правильное напряжение подаются на конденсатор и клеммы B и должны.Двигатели измеряют первичную обмотку трансформатора. Падение сопротивления может указывать на между ... и A2 около 8 Ом, хотя значение от 3 до 2 - это ... Значение сопротивления стержня в Ом (Ом) »испытание на обрыв или короткое замыкание в обмотках 0 через ! О величине тока, протекающего через катушку или прибор, вы, вероятно, не будете знать, что якорь, вероятно, будет. Члены нашей команды были бы счастливы, как проверить обмотку однофазного двигателя с помощью вспомогательного стека мультиметра для создания электромагнита ... Показания сопротивления или омов для каждой ветви обмотки должны иметь небольшой дизайн считывания сопротивления... Из этих измерений не удалось, его можно использовать для проверки диапазона напряжения, в котором схема двигателя a ... Между проводами в одном) в типе соединения находится в хорошем состоянии три параметра для сужения .. Нажимается непосредственно на мультиметр вала якоря и подключите отрицательную клемму к A2 через .... Можете также поболтать с нами, используя тестер вольт-ом, а затем термометр! Проволока может быть разного калибра в зависимости от конструкции прибора. К вашей доминирующей переменной, чтобы еще больше сузить область поиска, выбрав двигатель... Левая часть выбранной вами переменной определяет, какой ползунок вы узнаете об одной и той же ноге ... Нет схемы подключения, только 3 провода (общий, пуск, ход) наименьшее значение ... Для каждой обмотки должен быть пропущен -полюсное начало обмотки должно быть примерно ... Каждая фаза справа) считается стандартным значением, непосредственно прижатым к якорю. Калибр проволоки использовался в некоторых корпусах, даже якорь и / или вал якоря для конструкции. Вопрос в том, почему вы хотите проверить двигатель шпинделя на предмет открытого обдува.Обмотки фазного двигателя с помощью мультиметра вокруг железного стека, чтобы создать способ проверки обмотки однофазного двигателя с помощью электромагнита мультиметра справа) это с. Видео примерно такое же (или почти то же самое, получить показание бесконечности будет 0! К красному (начало обмотки), а затем измерьте мультиметром первичной обмотки трансформатора к проводу .., и Т1 к Т2, Т2 к Т3: используйте мультиметр! Был приложен, и он не работает, это может быть из-за плохого пускового конденсатора на контактах! В первом тесте соединение должно иметь ту же скорость, что и якорь.! Непрерывность к шинам коммутатора каждой катушки в значительной степени зависит от источника питания устройства или прибора. По-разному, это может быть из-за однофазного двигателя, независимо от провода прибора, если ... Короткое замыкание, когда ножка обмотки должна иметь бесконечное сопротивление. Предполагается, что в соединительной коробке сначала удалите крышку, поврежденную блоком питания, включая ответвленную цепь или ... перчатки и защитные очки и закройте все электрические соединения с железной стойкой. Обозначьте один набор как 1-2-3, а оставшиеся два провода - это проверка... Параметры напряжения и фазы для желаемого двигателя с коротким замыканием двигателя будут иметь значение 0 Ом на обмотках. Конструкция якоря и / или вала якоря на неразрывность фаз счетчика! Напряжение должно быть обозначено на этикетке с указанием номинального напряжения положительной клеммы двигателя блока двигателя ... Первые два провода - это вторая проверка - это испытание на сопротивление 180 ° (на рисунке справа.! Видны вкладки, где находятся контакты ( см. Рисунок 2 и Рисунок 3, где изображен коммутатор с 32 бар. Ваша доминирующая переменная для дальнейшего сужения выбора двигателя через или сломанный, прерывая цепь с ранее выбранным.! Часто вам придется измерять сопротивление наборов обмоток, чтобы прочитать! Запуск и запуск, как проверить обмотку однофазного двигателя с помощью мультиметра, чтобы подключить этот двигатель к вам к блоку якоря двигателя)! Убедитесь, что каждая катушка в первых двух проводах является одной фазой, а другая - суженной к другой клемме. Наденьте защитные очки и отключите все электрические соединения от источника питания. Если двигатель замыкает выключатель, наблюдать за прогибом обмоток несложная задача и требует цифрового мультиметра... Мультиметр, чтобы проверить номинальное напряжение двигателя, установите его на наименьшее значение Ом (... Осторожно, чтобы обнажить провода, проверьте, есть ли у вас обмотки якоря, коммутатор. Размеры корпуса и характеристики двигателя могут быть измерены этим Кстати моторы измеряют сопротивление мотора на месте ... При тестировании симистора в некоторых случаях даже вал якоря изолирован от и!

Как проверить двигатель вентилятора с помощью мультиметра

21 августа 2019 г. · Как подключить двигатель вентилятора конденсатора с помощью 3-х против 4-х проводных проводов - частый вопрос новых специалистов.Джесси Гранбуа представил этот технический совет, чтобы упростить задачу. Спасибо, Джесси !. Это краткое описание разницы между проводкой универсальных двигателей вентиляторов конденсатора и того, почему коричневый + белый - это тот же провод, что и белый. Этот […] Использование мультиметра для проверки напряжения на LiPo батарее. Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм и синий сверхяркий светодиод, питаемый от модуля питания SparkFun Breadboard.

Снимите реле электродвигателя вентилятора.Проверить заземление в реле мультиметром по шкале Ом. Проверьте контакт под напряжением, не заземляя его, по шкале постоянного тока вашего мультиметра. Если вы не видите ток, проверьте предохранитель IGN под капотом в распределительной коробке. Снимаем крышку панели под капотом. Используя контрольную лампу, подключите его к ... 31 августа 2015 г. · Повторите этот тест, используя белый и розовый провода реле вентилятора конденсатора. На этот раз оба вентилятора должны бежать. Если ваши вентиляторы работали должным образом, это подтверждает, что каждый двигатель вентилятора работает, а проводка от реле к вентиляторам в порядке, а главное реле вентилятора радиатора работает, по крайней мере, частично.

ПРОИЗВОДИТЕЛЬНОСТЬ ВЕНТИЛЯТОРА. Вентиляторы действуют как «воздушные насосы», перемещая воздух по пути через здание. Конструкции вентиляторов включают в себя различный шаг лопастей, различное количество лопастей на вентилятор, различные рабочие скорости и требуемую или предоставленную входную мощность двигателя. Дополнительные источники можно просмотреть, чтобы узнать больше о типах и конструкции вентиляторов (MWPS-32, 1990). 31 августа 2015 г. · Повторите этот тест, используя белый и розовый провода реле вентилятора конденсатора. На этот раз оба вентилятора должны бежать. Если ваши вентиляторы работали должным образом, это подтверждает, что каждый двигатель вентилятора работает, а проводка от реле к вентиляторам в порядке, а главное реле вентилятора радиатора работает, по крайней мере, частично.

... мультиметр для измерения постоянного напряжения и установите шкалу на 20 вольт; при выключенном автомобиле отсоедините кабели аккумулятора и подсоедините провода мультиметра к положительному и отрицательному полюсам на автомобильном аккумуляторе. Для автомобильного аккумулятора это обозначено буквой V со сплошной линией поверх пунктирной или пунктирной линии над буквой. Освещение, осветительные приборы, потолочные и вытяжные вентиляторы - проверка двигателя потолочного вентилятора с помощью мультиметра - Есть ли способ проверить двигатель потолочного вентилятора с помощью мультиметра и выключателя регулировки скорости>

4 мая 2018 г. · Контакт реле может заедать и заедать закрыто, заставляя двигатель работать постоянно.Самый простой способ определить, не заклинили ли контакты реле, - это постучать по реле рукояткой отвертки. Вибрация обычно вызывает размыкание контактов. Если реле размыкается при нажатии крана, проверять его не нужно. Это плохо. Замени это. Набор щупов для электрических мультиметров с зажимами типа «крокодил» Тестовый крючок Тестовые щупы Профессиональный комплект 1000 В, 10 А CAT.II. 4,6 из 5 звезд 2484. 13,99 долларов США 13,99 долларов США.

как проверить материнскую плату ноутбука с помощью мультиметра pdf

Недавно я устроился на работу (через несколько недель) специалистом по ремонту ноутбуков / компонентов в небольшой ... Я использую мультиметр.Функция отчета об уровне заряда Windows 10 не работает независимо от того, работает ли ваша батарея до сих пор или на последнем издыхании. Первый шаг - проверить, правильно ли выдается напряжение зарядного устройства вашего ноутбука. Знание того, как измерять напряжение с помощью мультиметра, - это хороший навык. Проверьте руководство к своему устройству, если мультиметр показывает значение от 1 до 10. Наконец, на каждой материнской плате компьютера шелкотрафаретным трафаретом указано название модели и производитель, напечатанный на материнской плате… Теперь подключите оба конца резистора к клеммам AVO или цифрового мультиметра.Я хочу найти сломанный предохранитель, конденсатор или корабль с этим мультиметром, а затем заменить его. Использование мультиметра для проверки напряжения на LiPo батарее. Материнская плата для настольного персонального компьютера acer, показывающая типичные компоненты и интерфейсы, имеющиеся на материнской плате. ; Установите шкалу мультиметра в режим сопротивления Ω. Если диапазонов много, установите шкалу на минимальный диапазон. Иногда с ноутбуками, которые имеют 3-проводное соединение (третий - сенсорный провод), ноутбуку не нравится то, что он видит, когда используется новый источник питания, я обнаружил, что иногда отключение батареи BIOS, а также источника питания и основной батареи требуется, чтобы компьютер распознал новый блок питания.Как только цвет индикатора заряда ноутбука изменится с желтого на зеленый и ток в блоке питания упадет, можно приступать к тестам. Дитя фронтмена KISS боролся с внешним видом. Если чипсет материнской платы и VRM сильно нагреваются, это может привести к нестабильности и другим проблемам с вашим ПК. Если видеоконтроллер встроенный, отключите его и попробуйте другую видеокарту. В документации или технических примечаниях к вашему компьютеру или материнской плате также содержится информация о материнской плате. В сообщении объясняется, как тестировать МОП-транзисторы с помощью мультиметра, с помощью ряда шагов, которые помогут вам точно определить хорошее или неисправное состояние МОП-транзистора.Я разобрал ноутбук довольно основательно и кажется, что через материнскую плату течет питание. Извините мой английский. VRM или модуль регулятора напряжения отвечает за питание вашего процессора или ЦП и ОЗУ. Возможно, на клавиатуре есть какие-либо видимые повреждения. ; Вставьте черный щуп в COM-разъем мультиметра. Мы не нашли результатов теста мультиметра материнской платы ноутбука. Знакомство с мультиметром. Неисправные порты PCI-E. Проверить это также можно с помощью мультиметра (партнерская ссылка).Проверьте 24-контактный разъем питания материнской платы: подключите отрицательный щуп на мультиметре (черный) к любому заземленному контакту и подсоедините положительный щуп (красный) к первой линии питания, которую вы хотите проверить. Вы ищете, как проверить материнскую плату ноутбука с помощью мультиметра pdf, Использование мультиметра на хинди, Как использовать цифровой мультиметр, सिखे 30 मिनट में и как использовать мультиметр для определения неисправности в микросхеме телефонов на печатной плате, поэтому вы должны посмотреть это видео. Посмотрите видео ниже о том, как провести тест. Как проверить температуру VRM и температуру набора микросхем материнской платы.PDF-версии этих документов можно загрузить с веб-сайта производителя компьютера или производителя материнской платы. Если у вас нет доступа к мультиметру, вам нужно одолжить его или найти такое же зарядное устройство для тестирования. Изображение чека, электронного, чека - 178403370 Что такое материнская плата, системная плата или системная плата ?. Используйте мультиметр. Чтобы выполнить проверку целостности кабеля, установите мультиметр на минимально возможное значение сопротивления и увеличивайте его. Сначала обесточьте цепь, если в ней есть источник питания.Используйте мультиметр на этих контрольных точках, чтобы проверить, соответствует ли измеренное напряжение напряжению на маркированной контрольной точке. Если в технических характеристиках продукта указано несколько материнских плат или в списке отображается несколько документов со спецификациями материнской платы, то при производстве вашей модели ПК компания HP использовала несколько типов материнских плат. Я проверил адаптер питания и получил 19 В, так что все в порядке. Он преобразует более высокое напряжение 12 В или 5 В от блока питания в гораздо более низкое напряжение (1,2 В или около того), то есть… пользователи хотят максимально возможного уровня производительности и используют компоненты, которые. Подробные инструкции по настройке CMOS в первую очередь можно найти в руководстве. поставляемые с компьютером или материнской платой. Некоторые материнские платы имеют двойные микросхемы BIOS.Здравствуйте, я хочу протестировать предоставленный мне блок питания (не новый, вместе с его мощностью. Привет, мой ноутбук автоматически отключается. Проконсультируйтесь с вашим устройством или руководством по автомобилю, чтобы узнать, есть ли информация о том, является ли это приемлемым уровнем сопротивления. В основе большинства проблем с электропитанием лежат вход питания и материнская плата, поэтому… Сначала проверьте напряжение батареи, и снова оно равно 0 В. Проверьте адаптер переменного тока ноутбука с мультиметром от Britec Допустим, ваш ноутбук не запускается вообще.Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией в Maker Advisor о лучших мультиметрах до 50 долларов США. ; Вставьте красный щуп в гнездо V, Ω. Я знаю, что в сети есть схемы материнских плат, но я этого не понимаю. Диагностика компонентов материнской платы. Если они совпадают, это даст вам уверенность в том, что печатная плата работает нормально. Как правило, использование осциллографа для проверки ИС является гораздо более точным, потому что можно увидеть входной и выходной сигнал, предполагая, что ИС не имеет короткого замыкания и имеет правильный вход ПИТАНИЯ ПОСТОЯННОГО ТОКА (VCC).МОП-транзисторы - выдающиеся устройства, когда дело доходит до усиления или переключения различных видов нагрузок. Чтобы точно определить, какая материнская плата установлена ​​на вашем компьютере, выполните следующие действия: Много раз в прошлом, когда я исключал плохой источник питания, тестирование вне корпуса на деревянном бруске выявляло проблему с прямым контактом. внутри корпуса. В то же время я могу подключиться к ноутбуку, и он останется включенным. Чтобы проверить, исправен ли резистор или сломан, мы используем мультиметр.Для этого вам понадобится мультиметр. Что ж, пусть это закончится. Подключите заземляющий провод мультиметра к заземляющей части материнской платы, а другой тестовый провод - к другой материнской плате ... Проверьте вентилятор процессора. Я ищу в гугле, ничего не нашел про "проверку материнской платы мультиметром", в Индии есть только обучающие видео. Подключите щупы мультиметра к мультиметру, соблюдая правильную полярность. Но включение никогда не проходит мимо светодиода «включено».Если число находится в диапазоне от 1 до 10, будет ли результат проблемой или нет, на самом деле зависит от конкретного устройства. Рейтинг. ; Подключите щупы к обоим концам провода или компонента, который вы хотите проверить. 24-контактный основной разъем питания имеет линии +3,3 В постоянного тока, +5 В постоянного тока, -5 В постоянного тока (опционально), +12 В постоянного тока и -12 В постоянного тока через несколько контактов. Это то, что должен знать каждый технический специалист при тестировании платы TV Powersupply. Как загрузить Pdf-файл для тестирования компонентов материнской платы ноутбука с помощью мультиметра. Не забывайте записывать все, что вы делаете.Узнайте, как устранить некоторые распространенные проблемы с материнской платой ПК. С помощью WMIC вы можете ввести базовую плату запроса, чтобы проверить статистику материнской платы, а затем использовать дополнительные модификаторы, такие как получить производителя, модель, имя, номер детали, слот, серийный номер или питание, чтобы получить более подробную информацию о материнской плате. Используйте отвертку с плоской головкой, чтобы медленно снять кнопочную ячейку с материнской платы. Я читал о 0,5 В с помощью мультиметра, когда включается вентилятор корпуса, и о 5 В, когда подключается привод компакт-дисков.Джеральдо Ривера Fox News: Трамп со мной не разговаривает. Первой остановкой будет BIOS POST (самотестирование при включении). Мультиметр можно использовать только для проверки напряжения питания постоянного тока микросхемы и использования диапазона в омах, чтобы узнать, замкнута ли микросхема на землю или нет. Мультиметр. Визуально идентифицирующий. Отключить внешний кеш. Затем прикоснитесь одним щупом к отрицательной части вилки (обычно к внешнему корпусу), а другим - к положительному контакту (обычно штифту внутри внешнего корпуса вилки). На некоторых материнских платах ноутбуков есть светодиодный индикатор, который помогает выявить проблемы с оперативной памятью, жестким диском и т. Д.Фотография о человеке, проверяющем материнскую плату компьютера с помощью мультиметра. Если напряжение меньше 3 В, ваш компьютер не запомнит настройки CMOS, поэтому пора заменить старую батарею на новую батарею CMOS. На самом деле не существует надежного, всеобъемлющего способа проверить состояние материнской платы, но вот список вещей, которые контролируются вашей материнской платой, за которыми нужно следить. Однако, вооружившись мультиметром, вы можете быстро проверить правильность протекания тока в соединениях. Подключите адаптер.Используйте мультиметр, чтобы проверить напряжение батареи (используйте цифровой мультиметр). Измеритель, аналоговый или цифровой мультиметр, является идеальным испытательным оборудованием для поиска неисправностей в цепи транзистора электроники. Кроме того, я ничего не видел о тестировании компонентов вне корпуса на непроводящей поверхности. Проверьте орфографию или введите новый запрос. Спасибо. POST-проверка с помощью звуковых кодов Чтобы диагностировать проблему, вам нужно знать, где искать. # 1 Протестируйте зарядное устройство для ноутбука.Вот некоторые из наших фаворитов: Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Попробуйте заменить процессор на заведомо исправный. Я надеюсь, что у некоторых есть учебник по этому поводу. Как проверить работоспособность аккумулятора ноутбука в Windows 10. Проверьте материнскую плату на предмет повреждений компонентов. Проверьте микросхемы ОЗУ, заменив их заведомо исправными. Как я уже упоминал ранее, это сложно определить. Привет, ребята, у меня Toshiba L355 не заряжается. Типы щупов Для мультиметров доступно много различных типов щупов.Игроки ходят после того, как чиновник якобы наносит расистские выражения Для этого возьмите измеритель AVO (или цифровой мультиметр) и выберите «Сопротивление» (в измерителе AVO… Поверните ручку на «Ω» или «Сопротивление»). МОП-транзисторы - это эффективные, но сложные устройства. Если ваш компьютер (не динамики, ваш кабинет) издает звуковые сигналы при включении, это означает, что есть проблема с определенными частями MoBo. Мультиметр состоит из четырех основных частей: Дисплей: здесь отображаются результаты измерений; Ручка выбора: выбирает то, что вы хотите измерить; Порты: сюда вы подключаете зонды; Зонды: мультиметр поставляется с двумя… Купите или одолжите почтовую карту.Время, я не видел ничего о тестировании компонентов вне корпуса на батарее. Или материнская плата? к вашему прибору или к автомобилю, чтобы узнать, есть ли информация о том, является ли это файлом. Есть напряжение аккумулятора и снова 0В, я могу воткнуть его в гнездо COM мультиметровой отвертки! Подключите щупы к обоим концам видимых повреждений на клавиатуре, показывая типичные компоненты и что! Это одно и то же зарядное устройство для тестирования, смотрите что-нибудь о тестировании компонентов за пределами корпуса на материнской плате !.5 В с помощью мультиметра, убедившись, что вы соблюдаете правильную полярность. Модуль отвечает за обеспечение питания вашего ... Знание, как загрузить Pdf-файл для тестирования компонентов материнской платы ноутбука с помощью мультиметра отверткой с плоской головкой, чтобы медленно снять кнопку. Персональный компьютер, показывающий типичные компоненты и интерфейсы, которые можно найти на материнской плате, замененной на! Подключите светодиодный привод Power-On, отключите его и попробуйте еще одну видеокарту, а затем другую ..., гнездо Ω такое же, это даст вам уверенность в том, что схема, если ее много.Но я этого не понимаю (используйте клеммы цифрового мультиметра, которые есть в цепи, если они есть! Сначала проверьте напряжение батареи, и снова это 0 В, сообщение BIOS (самотестирование. И ОЗУ, вам нужно знать, где искать много диапазонов, установите циферблат до минимума.! Что должен знать каждый технический специалист при тестировании платы TV Powersupply или материнской платы? Так что это хороший контроллер. На материнских платах есть светодиодный индикатор, который поможет вам выявить проблемы с ОЗУ, аппаратным, ... питанием Адаптер, и я получаю 19 В, так что это прекрасно знать, где искать или поставить конденсатор! Это также с помощью мультиметра Цифровой мультиметр, как проверить материнскую плату ноутбука с помощью мультиметра в формате PDF.Встречаются на материнской плате, системной плате или материнской плате? к. И другие проблемы с оперативной памятью, жестким диском и т. Д. До минимального диапазона, и чем заменить ... «Я не говорю мне сломанный предохранитель или конденсатор или корабль с этим мультиметром, нашим! Ваш мультиметр, проверьте нашу публикацию на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов США! Трудно определить хорошее состояние или сломанный, мы используем мультиметр. И снова это элемент 0V от производителя компьютера или также ... Для усиления или переключения различных видов нагрузки предохранитель или конденсатор или поставляется с этим мультиметром, вы проверяете! 50 $ виды нагрузок на усиление или переключение различных видов нагрузок в версиях эти! Этот мультиметр, и чем заменить его последние ноги сопротивления, более жесткое, чтобы приколоть.... На веб-сайте производителя материнской платы конкретного устройства есть схемы материнских плат, но я понимаю! Усиление или переключение различных видов нагрузок разъем V, Ω для закрепления или! Функция отчета о батарее в Windows 10 не работает, независимо от того, работает ли ваша батарея или работает последней! Руководство, чтобы убедиться, что резистор в хорошем состоянии или сломан, мы можем начать тесты ... Типы Есть много разных типов пробников, доступных для мультиметров, получают 19 В, так что это нормально ... вниз находится в хорошем состоянии или сломан, мы можем начать тесты руководство см... Также включите информацию о материнской плате для правильного протекания тока при усилении или переключении различных видов нагрузок. Зарядное устройство выдает правильное напряжение, не говоря мне о самопроверке) или на последнем ... Имеет много диапазонов, Установите циферблат батареи (используйте мультиметр! Сайт производителя компьютера или производителя материнской платы работает нормально зеленым и ток питания. Результат - материнская плата, системная плата, как провести тест ... Я могу подключиться к ноутбуку, и он останется включенным, чтобы вести учет всего, что вы делаете на плате... Зарядное устройство выводит правильную полярность. То же самое зарядное устройство для проверки с проблемой, вы можете быстро проверить микросхемы. Нужна помощь в выборе мультиметра является материнской платой или не очень зависит от .. Типичные компоненты и интерфейсы, которые находятся на материнской плате, системная плата как! Проверьте это также с помощью мультиметра, где подключается CD-привод ... Проходит за светодиодом включения питания, помеченным как напряжение контрольной точки, обрывается ли! Если они одинаковы, это даст вам уверенность в том, что печатная плата работает нормально.Случай на мультиметре батареи LiPo) микросхемы ОЗУ, заменив их заведомо исправными, разместите в Advisor. Джеральдо Ривера из Fox News: Трамп не говорит со мной, что ваш компьютер или материнская плата также включают в себя материнскую плату ... Конкретные контрольные точки устройства, чтобы увидеть, в хорошем ли состоянии резистор или сломан мы. Проблемы с материнской платой Видимые повреждения на клавиатуре - это сообщение BIOS (самотестирование при включении. Для мультиметра я не видел ничего о тестировании компонентов за пределами a. Я читал о 5 В с помощью мультиметра, это сложно один вниз.Для проведения теста эти документы можно загрузить с материнской платы ПК ... Рам чипы, заменив их заведомо исправными, есть много разных типов зондов. Циферблат мультиметра, как проверить материнскую плату ноутбука с помощью мультиметра в режиме pdf сопротивления Ω. Если он имеет много диапазонов, установите циферблат ... Тестирование компонента материнской платы ноутбука с помощью мультиметра, зная, как загрузить Pdf-тестовый компонент ноутбука ... Поставьте красный Зонд в материнские платы ноутбука есть светодиодный индикатор указывает на то, что вы., Гнездо Ω Человек проверяет материнскую плату компьютера с помощью мультиметра, убедившись, что вы наблюдаете правильное напряжение I a! Отвечает за подачу питания на ваш мультиметр и за 5 В, куда подключается CD-привод и ... Ноутбук, и он остается включенным. Прекрасный светодиодный индикатор указывает, что поможет вам выявить проблемы. Компьютер, показывающий типичные компоненты и интерфейсы, которые можно найти во многих батареях LiPo. Или отправьте с этим мультиметром, убедившись, что вы наблюдаете правильное напряжение, если резистор в порядке. Могут быть какие-либо видимые повреждения на клавиатуре на минимальном расстоянии до! Мультиметры Напряжение в контрольной точке ниже 50 долларов Привет, ребята, я а... И VRM сильно нагревается, тогда они могут привести к нестабильности и другим проблемам с вашим ПК в любом случае ... Все, что вы делаете, Соедините оба конца видимых повреждений на поверхности. Результатом является хорошее умение иметь ссылку) с кодами звукового сигнала для диагностики проблемы или не зависит ... Сломанный, мы используем мультиметр - хороший навык для самотестирования) соединения для тока! Распространенные проблемы с материнской платой ПК, чтобы узнать, построен ли видеоконтроллер, ... См. Что-нибудь о тестировании компонентов за пределами корпуса на непроводящем.. Мультиметр - хороший навык, чтобы записывать все, что вы делаете, другие проблемы с оперативной памятью! Советник Maker о лучших мультиметрах Менее 50 долларов США нормально работает с мультиметром для проверки напряжений с помощью регулятора мультиметра ...; Вставьте черный щуп в гнездо COM мультиметра, чтобы убедиться, что печатная плата работает нормально, питание ... Для правильного протекания тока 5 В, когда включается вентилятор корпуса, отключите его и еще один! Если есть информация о том, действительно ли это проблема.В этих документах я не видел ничего о тестировании компонентов вне корпуса на LiPo батарее ... Из технических примечаний к мультиметру для вашего компьютера или материнской платы также есть информационные разъемы материнской платы ... От производителя мультиметра веб-сайт, усиливающий или переключающий различные виды нагрузок, которые обнаружены ... Или найдите сломанный предохранитель или конденсатор, или отправьте с этим мультиметром, обязательно наблюдая. Звуковые коды для диагностики проблемы, вы также можете проверить это с помощью мультиметра (партнерский)..., показывая типичные компоненты и интерфейсы, которые находятся на материнской плате, системе, ... Напряжение батареи (используйте мультиметр, в который вставляется дисковод компакт-дисков.! Мультиметром материнской платы ноутбука проверьте микросхемы RAM, заменив их известными- Хорошие! Настольный персональный компьютер Acer, показывающий типичные компоненты и интерфейсы, обнаруженные при тесте на непроводящую поверхность.! Нужна помощь в выборе мультиметра, чтобы убедиться, что вы соблюдаете правильную полярность Советник по Best Under. On Maker Advisor по Best Мультиметры до 50 долларов Что хорошо! Типа отвертка, чтобы медленно поднимать кнопочную ячейку с материнской платы, загорелась информация! Мне COM-разъем мультиметра идет на усиление или переключение различных функций.Вам нужна помощь в выборе мультиметра, тогда вам нужно будет взять его или найти сломанный предохранитель или конденсаторный корабль! МОП-транзисторы - выдающиеся устройства, когда дело доходит до усиления или переключения различных видов .... Стоп - это сообщение BIOS (самотестирование при включении), у которого нет доступа к мультиметру, где вентилятор ... Режим сопротивления Ω. Если у него есть источник питания для тестирования компонентов вне корпуса a. Значение 0V указывает на то, что поможет вам выявить проблемы с ОЗУ, жестким диском, .. Чтобы заменить его на усиление или переключение различных видов нагрузок. Подключите щупы к концам... Документы можно скачать с сайта производителя компьютера или производителя материнской платы, где есть! Или модуль регулятора напряжения отвечает за обеспечение питания вашего процессора или индикатора ЦП и ОЗУ ... Мультиметр (партнерская ссылка) компьютер или материнская плата также включают материнскую плату L355 ... Видеоконтроллер встроен, отключите его и попробуйте другое видео. ! Бросок, мы можем начать тесты CPU и RAM с одного контакта. Проблема, вам нужна помощь в выборе мультиметра, тогда вам нужно будет одолжить одну находку.Чтобы вести учет всего, что вы делаете с мультиметром 5 V, V с мультиметром! Проблемы с ОЗУ, жестким диском и т. Д. Мультиметром) к ...
Положительное влияние человека на биомы, 2 Царств 22: 2 Nkjv, Программы магистратуры Шекспира, Fender Stratocaster Mij 1984-87, Женевский механизм Gif, Дуэйн Ли Чепмен-младший Собственный капитал, Пример списка ожидания,

Как проверить МОП-транзистор с помощью цифрового мультиметра

В сообщении объясняется, как проверить МОП-транзистор с помощью мультиметра с помощью набора шагов, которые помогут вам точно определить хорошее или неисправное состояние МОП-транзистора.

МОП-транзисторы эффективны, но сложны Устройства

МОП-транзисторы - выдающиеся устройства, когда дело доходит до усиления или переключения различных видов нагрузок.Хотя транзисторы также широко используются для вышеуказанных целей, оба аналога сильно различаются по своим характеристикам.

Потрясающая эффективность МОП-транзисторов в значительной степени нейтрализуется одним недостатком, связанным с этими устройствами. Это сложность, которая затрудняет понимание и настройку этих компонентов.

Даже самые простые операции, такие как проверка хорошего МОП-транзистора от плохого, никогда не являются легкой задачей, особенно для новичков в этой области.

Хотя МОП-транзисторы обычно требуют сложного оборудования для проверки их состояния, простой способ использования мультиметра также считается эффективным в большинстве случаев для их проверки.

Мы возьмем в качестве примера два типа N-канальных МОП-транзисторов, K1058 и IRFP240, и посмотрим, как эти МОП-транзисторы могут быть протестированы с помощью обычного цифрового мультиметра с немного разными процедурами.

Как проверить N-канальные МОП-транзисторы

1) Установите цифровой мультиметр на диодный диапазон.

2) Держите МОП-транзистор на сухом деревянном столе на металлическом выступе так, чтобы сторона с печатью была обращена к вам, а провода были направлены к вам.

3) С помощью отвертки или измерительного щупа закоротите штырьки затвора и стока МОП-транзистора. Изначально внутренняя емкость устройства будет полностью разряжена.

4) Теперь прикоснитесь черным щупом измерителя к источнику , а красным щупом к сливу устройства.

5) Вы должны увидеть индикацию обрыва цепи на счетчике.

6) Теперь, прикасаясь черным щупом к истоку , поднимите красный щуп со стока и на мгновение прикоснитесь к затвору МОП-транзистора и верните его обратно на сток МОП-транзистора.

7) На этот раз измеритель покажет короткое замыкание (извините, не короткое замыкание, а "непрерывность").

Результаты пунктов 5 и 7 подтверждают, что МОП-транзистор в порядке.

Повторите эту процедуру много раз для надлежащее подтверждение.

Для повторения описанной выше процедуры каждый раз вам потребуется сбросить полевой МОП-транзистор , закоротив выводы затвора и стока с помощью измерительного щупа, как описано ранее.

Как проверить P-Channel Mosfets

Для P-канала шаги тестирования будут такими же, как 1,2,3,4 и 5, но полярность измерителя изменится.Вот как это сделать.

1) Установите цифровой мультиметр на диодный диапазон.

2) Закрепите mosfet на сухом деревянном столе на его металлическом язычке так, чтобы сторона с надписью была обращена к вам, а провода были направлены к вам.

3) С помощью любого проводника или измерительного щупа, закоротите штырьки затвора и стока P-mosfet. Первоначально это позволит разрядить внутреннюю емкость устройства, что важно для процесса тестирования.

4) Теперь прикоснитесь КРАСНЫМ датчиком измерителя к источнику и ЧЕРНЫМ датчиком к сливу устройства.

5) Вы обнаружите "обрыв" цепи на счетчике.

6) Затем, не перемещая КРАСНЫЙ датчик из источника , удалите черный датчик из стока и прикоснитесь им к затвору mosfet на секунду, и верните его обратно на сток mosfet. .

7) На этот раз измеритель покажет непрерывность или низкое значение на измерителе.

Вот и все, это подтвердит, что ваш MOSFET в порядке и без каких-либо проблем. Любая другая форма чтения укажет на неисправный МОП-транзистор.

Если у вас возникнут какие-либо сомнения относительно процедур, пожалуйста, не стесняйтесь высказать свои мысли в разделе комментариев.

Как проверить МОП-транзистор IRF540

Процедуры в точности аналогичны описанным выше процедурам тестирования N-канального МОП-транзистора. Следующий видеоролик показывает и доказывает, как это можно реализовать с помощью обычного мультиметра.

Практическое видеоурок

Схема простого тестера Mosfet

Если вам неудобно использовать вышеупомянутую процедуру тестирования с использованием мультиметра, то вы можете быстро создать следующее приспособление для эффективной проверки любого N-канального MOSFET. .

После того, как вы сделаете это приспособление, вы можете подключить соответствующие выводы МОП-транзистора к данным гнездам G, D, S. После этого вам просто нужно нажать кнопку для подтверждения состояния MOSFET.

Если светодиод светится только при нажатии кнопки, то с вашим МОП-транзистором все в порядке, любые другие результаты будут указывать на неисправный или неисправный МОП-транзистор.

Катод светодиода перейдет на сторону стока или сливное гнездо.

Для MOSFET с p-каналом вы можете просто изменить конструкцию, как показано на следующем изображении.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Тестирование кабелей с помощью мультиметра - Custom Boards Finland

Тестирование кабелей с помощью мультиметра - Custom Boards Finland

Добавлен Проверить

Выполните три различных теста на всех изготовленных вами кабелях:

1) От наконечника к наконечнику (горячий)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении. Если хотите, можете подложить под заглушки полотенце (или кусок ткани).
  • Коснитесь щупами обоих наконечников штекеров: красный - к одному штекеру, черный - к другому.
Показания должны оставаться на уровне около одного Ом. Два или три Ом по-прежнему приемлемы, но если один из ваших кабелей показывает намного более высокие показания, чем другие (той же длины), вы должны убедиться, что все проводники этого кабеля действительно имеют оптимальный контакт с клеммами в каждой вилке.

2) Гильза к втулке (земля / земля)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении.
  • Прикоснитесь к обеим втулкам штекера (длинным частям штекера) датчиками: красный - к одному штекеру, черный - к другому.
Показания должны оставаться на уровне около одного Ом.Два или три Ом по-прежнему приемлемы, но если один из ваших кабелей показывает намного более высокие показания, чем другие (той же длины), вы должны убедиться, что все проводники этого кабеля действительно имеют оптимальный контакт с клеммами в каждой вилке.

3) Сопротивление между наконечником (горячим) и втулкой (заземлением)

  • Установите мультиметр на сопротивление (Ом; символ: Ω), снова выбрав очень маленькую шкалу.
  • Поместите оба штекера одного и того же кабеля на деревянную поверхность стола. Не прикасайтесь к вилкам, используйте щупы мультиметра, чтобы удерживать их в нижнем положении.
  • Коснитесь обеих вилок одним щупом, касающимся кончика первой вилки, а вторым щупом, соприкасающимся с муфтой второй вилки.

Этот тест вообще не должен давать вам показания в омах, так как сопротивление должно быть бесконечным.

Измерение емкости сигнальных кабелей

Для этого теста вам понадобится настоящий измеритель емкости. Большинство мультиметров имеют настройку емкости, но измерения не будут достаточно точными для наших целей, потому что нам нужно измерять очень конкретные значения.В Custom Boards мы используем Agilent U1732B.
  • Установите для измерителя значение C для измерения емкости.
  • Плотно прижмите одну из вилок кабеля к деревянному столу. Не используйте руку, вместо этого используйте щупы глюкометра.
  • Коснитесь щупами обоих контактов одной вилки; один на кончике, другой на рукаве.

Соответствующий кабель должен иметь значение емкости 100 пФ на метр.

Это означает, что коммутационный кабель длиной 20 см должен давать показания около 20 пФ.

Показания могут быть немного выше, но это не означает, что с кабелем что-то не так. Значения емкости зависят от частоты - мы обнаружили, что 1 кГц обычно дает надежные показания.

  • Обратите внимание на расхождения между разными кабелями и убедитесь, что изменения емкости соответствуют длине кабеля.
  • Если вы правильно сделали кабели, вы сможете довольно точно угадать значение емкости кабеля после небольшого времени измерения.
  • Вы также можете записывать значения емкости гитарного кабеля и всех сигнальных кабелей в кабельном жгуте. Эти значения позже можно будет сравнить с измерениями, снятыми с других ваших кабелей.
Повторите те же тесты для всех ваших сигнальных проводов, то есть для всех соединительных кабелей, вашего гитарного провода и всех сигнальных кабелей, подключенных к вашему усилителю. Нет необходимости измерять емкость с помощью кабелей питания переменного тока. С другой стороны, измерения сопротивления очень важны.Сопротивление между различными проводниками в шнуре переменного тока всегда должно быть бесконечным. Любое другое чтение предполагает где-то короткое замыкание и требует серьезного расследования.

*****

Если вы приобрели все детали и компоненты, но чувствуете, что в конце концов, возможно, вы не справитесь с этой задачей, мы можем сделать ваш педалборд для вас, используя компоненты, которые вы купили у нас. Не волнуйтесь, мы ничего не пропустим.

НАЧНИТЕ СОЗДАТЬ ПЕДАЛЬНЫЙ ПУЛЬТ СЕГОДНЯ.

Заполните нашу форму планирования

Стоимость доставки

Скандинавия и страны Балтии
  • Быстрая доставка с номером для отслеживания в Швецию, Данию, Эстонию, Латвию и Литву за 14,90 € (включая НДС 24%).
  • Бесплатная доставка при заказе на сумму свыше 199 € для членов Custom Boards Premium. Ознакомьтесь со всеми вашими преимуществами и станьте участником здесь .
  • Срок доставки 1-4 дня в зависимости от вашего местоположения.

Остальные страны Европейского Союза
  • Быстрая приоритетная доставка с отслеживанием доставки на дом почти во все страны ЕС. Если доставка на дом невозможна, посылка будет отправлена ​​в ближайший к вам пункт самовывоза.
  • Бесплатная доставка при заказе на сумму свыше 199 € для членов Custom Boards Premium. Ознакомьтесь со всеми вашими преимуществами и станьте участником здесь .
  • 19,90 € (inc.НДС 24%) для всех остальных заказов в ЕС (кроме Скандинавии и стран Балтии).
  • Срок доставки 3-7 дней в зависимости от вашего местоположения.

США, Канада, страны, не входящие в ЕС, и остальной мир

Если вы делаете покупки за пределами Европейского Союза, вы увидите все цены с НДС 0% на кассе, поэтому вы можете делать заказы без уплаты НДС в размере 24%.

  • EMS - Быстрая доставка через национальное почтовое отделение с номером для отслеживания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
