Как проверить высоковольтный конденсатор: Как проверить конденсатор?

Как проверить конденсатор в микроволновке с помощью мультиметра

В микроволновке имеется конденсатор, который накапливает заряд электричества и служит для выравнивания бросков напряжения при включенной печи. Он представляет собой деталь с двумя металлическими пластинами. В микроволновку устанавливаются конденсаторы различного типа в зависимости от ее конструкции и мощности. Деталь эта имеет большие размеры и весит до 100 г. В этой статье даются рекомендации, как проверить, работает конденсатор в СВЧ или он неисправен.

1 Проверка конденсатора

1.1 Как найти конденсатор в микроволновке

1.2 Использование мультиметра для проверки

2 Признаки исправного и неисправного конденсатора

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов. Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

• PU182.1;
• PU186;
• KEW-3125.

Признаки исправного и неисправного конденсатора

Если устройство не работает, то значения на приборе или не изменяются, или имеют нулевое значение. Такой прибор больше непригоден для использования. Если конденсатор протек и имеется протечка электролита, то значение на дисплее будет показывать постоянное маленькое сопротивление. Такая деталь также подлежит замене, использовать ее уже нельзя. Прибор, пробитый вследствие короткого замыкания, показывает нулевое сопротивление на приборе и также подлежит утилизации.

Если при поверке устройства показания прибора изменяются от минимального до единицы, это означает, что деталь работает нормально. Его можно оставить в микроволновке для дальнейшего применения в работе. Для очередной проверки конденсатор необходимо разрядить снова.

Бывает, что деталь утрачивает только часть емкости. Она становится отличной от емкости на корпусе. В таком случае при диагностике необходим датчик, который имеется не в любом мультиметре. Обрыв вследствие механического воздействия случается не очень часто. Чаще возникают пробой или утрата емкости.

Проверку конденсаторов в СВЧ нужно производить своевременно, так как они являются ответственной деталью в СВЧ и непосредственно влияют на ее работоспособность.

Важно соблюдать все основные правила при поверке конденсатора в микроволновке для того, чтобы вовремя находить проблему в работе печи и устранить ее, не обладая специальными знаниями. Прежде, чем начинать диагностику и ремонт электроприборов, нужно обязательно удостовериться, что электропитание отключено.

Бытовая техника Микроволновая печь

Как проверить высоковольтный конденсатор микроволновки

Вы находитесь: Elremont. В этом видео вы узнаете, как проверить трансформатор микроволновой печи, конденсатор, высоковольтный диод, керамический предохранитель питания, микропереключатели и магнетрон. Другое мое видео по ремонту микроволновой печи можно посмотреть здесь:. Если вы не внимательно следуете моим указаниям, не в состоянии принять необходимые меры предосторожности, или сомневаетесь в своих способностях, то у вам не стоит заниматься ремонтными работами в микроволновой печи. Все на свой страх и риск. Спасибо За Просмотр!

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 2.3. Как точно установить неисправность высоковольтного диода
• Как проверить тестером магнетрон микроволновки на исправность. Проверить магнетрон микроволновки
• Полное руководство по тестированию компонентов микроволновой печи
• Как проверить трансформатор в микроволновке
• Правильная проверка высоковольтного диода свч печи
• Микроволновая печь, устранение неисправностей в течение нескольких минут, пошаговый алгоритм
• Ремонт микроволновки своими руками: что может быть легче?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить диод из микроволновки CL01-12 ремонт микроволновки СВЧ LG, Samsung

2.3. Как точно установить неисправность высоковольтного диода

Микроволновая печь — это технически-сложный кухонный прибор, предназначенный для тепловой обработки пищи. Главное в этом устройстве — магнетрон, вырабатывающий сильный поток микроволн. В случае возникновения проблем можно проверить магнетрон в бытовых условиях. Для этого потребуется обычный мультиметр тестер. Эта деталь, по сути, представляет собой лампу.

Магнетрон вырабатывает микроволны на частоте МГц под действием повышенного напряжения до вольт , вырабатываемого входящим в конструкцию СВЧ-печи трансформатором. Необходимый для генерации микроволн разогрев магнетрона осуществляется специальной спиралью, на которую подаётся напряжение порядка 3 вольт при токе 20 ампер.

Это позволяет проверить TH и аналогичные детали. Для рассеивания микроволн в рабочую камеру предусмотрены антенна и волновод, а для защиты от перегрева — алюминиевый радиатор.

Проверка магнетрона СВЧ-печи тестером проходит в два этапа. Вначале следует разобрать печь, пометить колодки и вынуть деталь. Надо определить, не замыкаются ли выводы этой детали на корпус. Затем проверяется подогревающая спираль. Её сопротивление в исправном состоянии должно быть от 4 до 7 Ом. Следует проявлять осторожность и соблюдать технику безопасности перед тем, как проверить магнетрон СВЧ-печки на исправность. Визуальный осмотр также поможет обнаружить неполадки.

Стоит отметить, что более детальная оценка состояния возможна только в условиях специализированной мастерской. На первичную обмотку трансформатора подаётся напряжение электросети через таймер и многочисленные контакты блокировки.

С одной из вторичных обмоток трансформатора снимается очень высокое напряжение, необходимое для работы магнетрона. В этом и заключается одна из сложностей, когда надо проверить трансформатор микроволновки мультиметром по напряжению. Если тестер не имеет высоковольтного режима, то нужно также сделать дополнительный делитель.

Можно проверить трансформатор СВЧ-печки на исправность более просто. Для этого стоит измерить сопротивление обмоток.

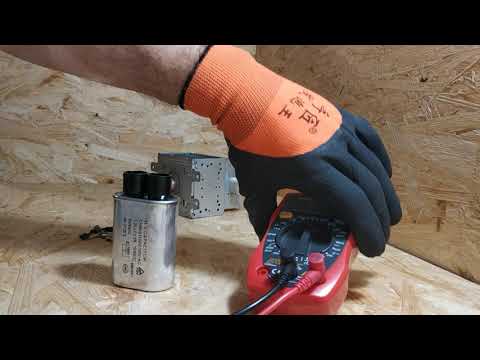

Проверить конденсатор микроволновки мультиметром можно, измерив сопротивление. Если параллельно выводам ёмкости подключён резистор, который обеспечивает разрядку после выключения питания, то прибор покажет 1—2 МОм. Более детальная проверка заключается в оценке пропускания переменного тока. Если в распоряжении есть музыкальный центр или стереосистема, то проверка упростится. Для этого следует:.

Диодный столб состоит из нескольких сотен тысяч диодов, соединённых последовательно. По этой причине его прямое сопротивление в случае исправности будет исчисляться десятками и сотнями мегаом. Эта деталь проверяется с помощью тестера, предназначенного для измерения сопротивления кабельной изоляции.

Магнетрон, а также высоковольтный диод выходит из строя , если произошла перегрузка, когда микроволновая печь включается в пустом состоянии либо при установке посуды из металла. Рассеиваемая мощность в этом случае превышает норму, и магнетрон портится. Существует простая методика диагностики неисправностей микроволновой печи. Если установить в прибор сосуд с водой, то после включения исправное устройство будет издавать ровный звук, обусловленный наличием приводимой мотором тарелки.

Жидкость будет нагреваться. В противном случае микроволновка будет гудеть или потрескивать. Может также появляться дым или запах горелой изоляции, а внутри камеры — проскакивать искры. Тогда прибор надо немедленно отключить от сети, выдернув вилку из розетки, чтобы впоследствии не начался пожар. Устройство с такими неисправностями не должно использоваться — это опасно. В любой микроволновой печи есть пластиковая или слюдяная заглушка.

Её назначение — защита антенны и волновода магнетрона от попадания кусочков пищи и капель жира. Поломка заглушки также приведёт к ненормальной работе печи. Таким образом, проверка многих деталей микроволновых печей вполне может быть выполнена в бытовых условиях с помощью мультиметра. Главная Бытовая техника Как проверить тестером магнетрон микроволновки на исправность.

Как проверить тестером магнетрон микроволновки на исправность Микроволновая печь — это технически-сложный кухонный прибор, предназначенный для тепловой обработки пищи. Ладыжин Валерий. Топ-рейтинг лучших электрических мясорубок. Критерии выбора обогревательной электрической пушки для помещения. Усилители сигнала Вай-Фай для роутера и популярные модели.

Как проверить тестером магнетрон микроволновки на исправность. Проверить магнетрон микроволновки

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот СВЧ размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ.

Проверить конденсатор микроволновки мультиметром можно, измерив Магнетрон, а также высоковольтный диод выходит из строя, если произошла.

Полное руководство по тестированию компонентов микроволновой печи

Стандартное напряжение бытовой сети не всегда подходит для корректной работы некоторых узлов техники. Например, магнетрону для создания СВЧ-излучения нужно два разных параметра. И они оба далеки от первоисточника. Поэтому для таких случаев в схему подобных приборов непременно включен трансформатор. А когда нужно найти причину отказа работы прибора, то в алгоритм поиска обязательно входит проверка трансформатора микроволновки. Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи. Создает такое магнитное поле особая вакуумная лампа — магнетрон.

Как проверить трансформатор в микроволновке

Иногда случается такая неприятность, когда нужно воспользоваться микроволновкой, а она, как назло, сломалась. Крутиться все внутри, как и прежде, и звук такой же, а продукты остаются холодными. Столкнувшись с такой проблемой, в ту же секунда вспоминает номера знакомых мастеров? Обратиться можно и в сервисный центр, но узнав стоимость, вы поймете, что микроволновка не стоит тех денег, которые потратятся на починку. А может ремонт микроволновки своими руками будет будет правильным решением?

Микроволновые печи нагревают продукты СВЧ излучением.

Правильная проверка высоковольтного диода свч печи

Вы находитесь: Elremont. Смотрите это детальное и понятное видео руководство, которое шаг за шагом рассказывает действия по устранению неполадок, чтобы восстановить неисправную микроволновую печь. Это видео предназначено для людей, которые имеют определенный уровень мастерства работе с электрическим оборудованием и электроникой. Если вы не будете внимательно следовать моим указаниям, не в состоянии принять необходимые меры предосторожности, или сомневаетесь в своих способностях, то вам не стоит браться за ремонтные работы в микроволновой печи. Все на свой страх и риск.

Микроволновая печь, устранение неисправностей в течение нескольких минут, пошаговый алгоритм

Микроволновая печь — это технически-сложный кухонный прибор, предназначенный для тепловой обработки пищи. Главное в этом устройстве — магнетрон, вырабатывающий сильный поток микроволн. В случае возникновения проблем можно проверить магнетрон в бытовых условиях. Для этого потребуется обычный мультиметр тестер. Эта деталь, по сути, представляет собой лампу.

В этом видео вы узнаете, как проверить трансформатор микроволновой печи, конденсатор, высоковольтный диод, керамический.

Ремонт микроволновки своими руками: что может быть легче?

Консультации по ремонту только онлайн через Вопрос-Ответ. Трансформатор для микроволновки — важное звено цепи, генерирующей СВЧ-излучение. Это преобразователь напряжения электросети до величины, подаваемой на вход магнетрона. Высоковольтный преобразователь нередко становится причиной поломки микроволновой печи.

Сегодня в нашем доме имеются самые разнообразные бытовые приборы. Особенно много их на кухне, где они помогают упростить процесс приготовления или разогрева пищи. Самым популярной кухонной техникой, которую можно встретить практически в любом доме, является СВЧ печь. Этот прибор является долгожителем, в отличие от тех же новомодных мультиварок, и появился он в домашнем обиходе уже достаточно давно. Но, как и все в нашей жизни, бывают ситуации, при которых СВЧ-печи начинают неисправно работать или вообще не выполняют своих прямых обязанностей. В такой ситуации необходимо выяснить причину поломки.

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой.

Главная деталь в любой СВЧ печи — это магнетрон. Магнетрон — это такая специальная вакуумная лампа, которая создаёт СВЧ-излучение. СВЧ-излучение весьма интересным образом воздействует на обычную воду, которая содержится в любой пище. При облучении электромагнитными волнами частотой 2,45 ГГц молекулы воды начинают колебаться. В результате этих колебаний возникает трение. Да, обычное трение между молекулами.

В предыдущей статье о неполадках микроволновки описывались типичные простые неисправности СВЧ печи, и методы их исправления, доступные практически всем пользователям, не имеющим специальных познаний в радиоэлектронике. Но часто микроволновка не греет из-за серьезных поломок в электронных компонентах и узлах кухонного агрегата. В данном материале описаны методы поиска причин, почему микроволновая печь не работает, или слабо греет, а также возможности самостоятельного ремонта при наличии радиотехнических знаний, навыков и минимальной измерительной и элементной базы.

Как проверить высоковольтные компоненты микроволновой печи

После того, как вы сняли внешнюю оболочку микроволновой печи, вы найдете схематическую диаграмму, подобную этой, прикрепленную либо к внутренней верхней, либо к концевой части закругленной части оболочки.

.

На первый взгляд, большинство символов, используемых на этой диаграмме, вероятно, ничего не значат для вас, если только у вас не было опыта чтения схем, но не беспокойтесь, вы узнаете, что означает каждый из них, по мере того, как мы продвигаемся в этой серии. Вы узнаете, что означает этот символ и как выглядит реальная часть, которую он представляет, в реальном мире.

Специализированное испытательное оборудование.

Профессионалы используют очень дорогое специализированное испытательное оборудование при диагностике и ремонте микроволновых печей, испытательные инструменты, в которые ни один электрик-сделай сам не может позволить себе инвестировать. Хорошей новостью является то, что вам действительно не нужны эти специализированные тестеры для ремонта микроволновой печи. . Я покажу вам, как это сделать с помощью недорогого аналогового мультиметра (VOM) и нескольких испытательных приспособлений, которые вы можете сделать самостоятельно из недорогих деталей, купленных в местном магазине Radio Shack или у какого-либо другого поставщика электронных компонентов.

Вы можете подумать, что старые аналоговые измерители уступают цифровым мультиметрам, и в большинстве случаев это так, но вам действительно нужно использовать дешевый аналоговый измеритель при проверке конденсаторов. Вы поймете, почему через мгновение.

Другие инструменты и расходные материалы.

Помимо VOM вам понадобятся:

• Отвертки с плоским жалом

• Крестовые отвертки

• Длинногубцы

• Бокорезы/Кусачки

• Инструмент для зачистки проводов

• Гаечные ключи

• Самодельный инструмент для разрядки высоковольтных конденсаторов

Обо всем по порядку.

Первое, что вам нужно сделать, как только вы сняли защитный кожух микроволновой печи, это разрядить высоковольтный маслонаполненный фильтрующий конденсатор. Если вы еще не читали мою статью «Ремонт бытовой техники своими руками: меры предосторожности, которые необходимо соблюдать при работе с микроволновыми печами» и не построили инструмент для разгрузки, прочитайте ее сейчас. Прочтите его, создайте инструмент для разрядки высоковольтного конденсатора, а затем используйте его для разряда высоковольтного конденсатора, прежде чем приступить к тестам на обнаружение неисправностей, описанным в этой статье.

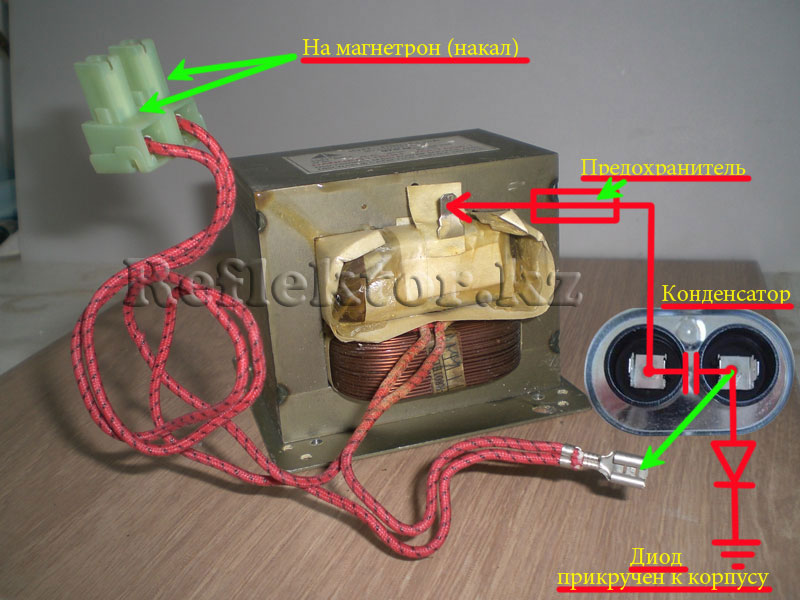

Высоковольтный конденсатор и кремниевый выпрямитель представляют собой единую систему.

Высоковольтный кремниевый диодный выпрямитель, обозначенный на схеме символом

, преобразует высоковольтный переменный ток, поступающий со вторичной обмотки высоковольтного трансформатора, в высоковольтный постоянный ток. Напряжение на вторичной обмотке высоковольтного трансформатора, обозначенное на схеме символом

, составляет 2000 вольт переменного тока. Высоковольтный диод выпрямляет 2000 вольт переменного тока и подает его на высоковольтный конденсатор фильтра, который на схеме обозначен этим символом.

Прямоугольник со штриховой линией представляет физическую банку маслонаполненного конденсатора, пластины конденсатора показаны как

, а внутренний продувочный резистор обозначен этим символом.

Некоторые конденсаторы имеют внешний стабилизирующий резистор, припаянный к клемме или подключенный к клеммам с помощью нажимных разъемов.

Вместе высоковольтный диод и фильтрующий конденсатор действуют как удвоитель напряжения, повышая напряжение переменного тока с 2000 В до 4000 В постоянного тока, которое питает трубку магнетрона, показанную на схеме с этим символом.

Магнетронная трубка является источником энергии, которая фактически готовит вашу пищу.

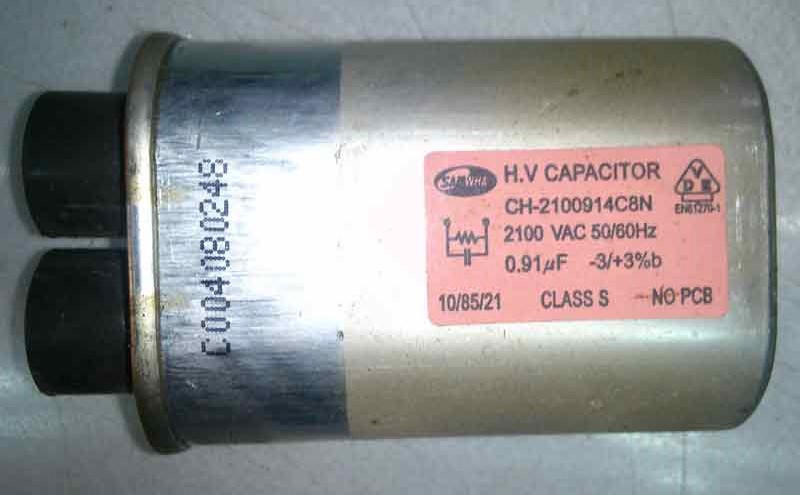

Как проверить высоковольтный конденсатор.

• Дважды проверьте, правильно ли разряжен высоковольтный конденсатор. Подсоедините один из зажимов-крокодилов самодельной разрядной цепи к валу отвертки, а другой зажим-крокодил к кромке маслонаполненного конденсатора. Будьте осторожны, держите пальцы подальше от клемм конденсатора. Чтобы разрядить конденсатор, коснитесь лезвием отвертки каждой из клемм конденсатора и удерживайте контакт с каждой клеммой не менее 10–15 секунд.

• Если на закругленной оболочке нет схемы, сделайте набросок того, как провода подключаются к клеммам конденсатора.

• Используя плоскогубцы с длинными губками, осторожно вытащите выводы конденсатора из нажимных клемм. Удалите внешний стабилизирующий резистор, если он подключен к клеммам конденсатора.

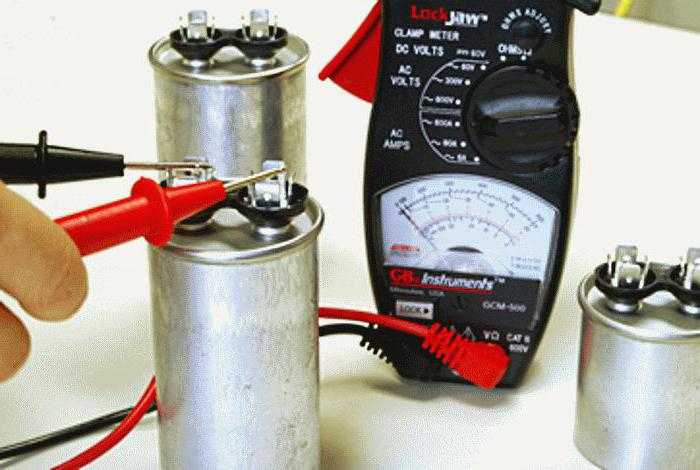

• Настройте аналоговый измеритель вольт-ом-милиампер (VOM) на максимальное значение диапазона сопротивления. В случае моего старого Simpson 260 это диапазон R X10 000 Ом. В качестве примечания: если ваш бюджет позволяет и вы покупаете испытательное оборудование, Simpson известен качественным прибором, который прослужит всю жизнь при надлежащем уходе. Я купил этот Симпсон 260 еще в конце 1960-е годы, и он по-прежнему силен.

• Поместите тестовые щупы на клеммы конденсатора, стрелка мультиметра должна медленно двигаться до бесконечности Ом или до сопротивления стабилизирующего резистора, если проверяемый конденсатор имеет внутренний стабилизирующий резистор.

• Поменяйте местами показания счетчиков на клеммах конденсатора, и стрелка счетчика должна отклониться к нулю, а затем медленно вернуться к бесконечности или снова к сопротивлению внутреннего продувочного резистора.

• Повторите этот шаг еще раз, и если результаты будут такими же, конденсатор прошел первую проверку.

• Прежде чем конденсатор можно будет признать работоспособным, он должен пройти еще один тест, проверяющий наличие короткого замыкания между пластинами конденсатора и металлическим корпусом. Проверьте показания между каждой из клемм конденсатора и его корпусом, и вы должны получить бесконечное значение сопротивления, если конденсатор является жизнеспособным конденсатором. Некоторые конденсаторы имеют внутренний высоковольтный диод, и если вы тестируете такой конденсатор на заземление пластины к корпусу, измеритель должен отображать сопротивление прямого смещения внутреннего диода.

• Наконец, осмотрите конденсатор на наличие признаков физического повреждения. Ищет признаки вздутия, запах масла, масляные отложения на внешней стороне конденсатора или вздутие корпуса.

• Если конденсатор не проходит какую-либо проверку прибора или имеет какие-либо признаки физического повреждения, замените конденсатор конденсатором с такими же физическими и электрическими характеристиками.

Как проверить высоковольтный диод.

• Если это первая проверка печи, убедитесь, что все высоковольтные конденсаторы полностью разряжены.

• Отсоедините все провода от конденсатора, как описано в предыдущих шагах проверки конденсатора.

• Еще раз установите VOM на шкале R X 10 000 или выше, если ваш измеритель имеет более высокую шкалу.

• В зависимости от марки диода, который вы тестируете, ваш измеритель должен отображать сопротивление от 50 000 до 200 000 Ом, когда он смещен в прямом направлении щупами измерителя, и он должен показывать бесконечное сопротивление, когда диод смещен в обратном направлении щупами измерителя.

• Если измеритель показывает бесконечное сопротивление как для прямой, так и для обратной полярности, диод открыт и требует замены. Если измеритель показывает от 50 000 до 200 000 Ом при прямом и обратном смещении, диод закорочен и его необходимо заменить.

• Если у вас есть диод, расположенный внутри конденсатора, определите, к какой клемме конденсатора он подключен, а затем выполните эти проверки между этой клеммой и металлическим корпусом конденсатора.

Как проверить высоковольтный трансформатор.

ПРЕДУПРЕЖДЕНИЕ. Перед началом проверки убедитесь, что микроволновая печь отключена от сети и что высоковольтный конденсатор (конденсаторы) разряжен. Обмотка накала высоковольтного трансформатора подает на магнетрон переменное напряжение от 3 до 5 вольт, но вы никогда не должны пытаться измерять первичное напряжение или любое другое напряжение на высоковольтном трансформаторе. Вы должны ограничить свое тестирование измерением сопротивления.

• Используя плоскогубцы с длинными губками, отсоедините высоковольтный провод от высоковольтного отвода высоковольтного трансформатора.

• Установите переключатель функций на аналоговом VOM на самое низкое значение шкалы Ом, которое должно быть шкалой R X 1. Снимите показания между отводом ВН на трансформаторе и корпусом печи, который является заземлением секций ВН. Если у вас более старая духовка, на трансформаторе может быть несколько ответвлений высокого напряжения, и вам придется проверять заземление каждого отвода.

• В зависимости от того, какой ответвитель вы тестируете, вы должны получить показания где-то между 55 и 70 Ом на землю. Любые показания, значительно превышающие или меньшие, чем эти показания, указывают на неисправный трансформатор, и вам необходимо его заменить.

• Отсоедините провода от первичных входных ответвлений на трансформаторе и измерьте сопротивление на них. Первичная обмотка должна иметь сопротивление менее 1,0 Ом, потому что она намотана очень большим проводом. Типичное значение будет около 0,21 Ом. Значительно более высокое значение указывает на обрыв первичной обмотки и необходимость замены трансформатора.

• Установите максимальную шкалу VOM и считывайте данные между каждым основным отводом и заземлением шасси. Хороший трансформатор покажет бесконечное сопротивление на землю. Любая индикация показания сопротивления означает, что трансформатор закорочен и нуждается в замене.

• Верните переключатель функций на вашем VOM в самое нижнее положение и проверьте провода накала. Хорошая накальная обмотка будет иметь нормальное сопротивление менее 1,0 Ом.

• Снова установите мультиметр на самую высокую шкалу сопротивления и проверьте отводы нити накала на массу шасси. Все, что ниже бесконечности, указывает на короткое замыкание на землю и необходимость замены трансформатора.

Как проверить магнетронную трубку.

Перед выполнением этих проверок убедитесь, что печь отключена от сети и что высоковольтный конденсатор правильно разряжен. Вы можете начать думать, что я переусердствую с пунктом «Убедитесь, что духовка отключена от сети и высоковольтный конденсатор разряжен», но нельзя переоценивать безопасность при работе с микроволновой печью. Они могут и убьют вас, если вы проявите небрежность или небрежность при работе с ними.

Тесты, которые вы можете выполнить на магнетронной трубке, ограничиваются проверкой непрерывности нитей накала и короткого замыкания на землю.



• Установите VOM на шкалу R X 1 и снимите показания между выводами накала. Должно быть указано сопротивление менее 1 Ом, значительно более высокое значение указывает на неисправность трубки магнетрона.

• Установите VOM на максимальную шкалу и снимите показания с каждой клеммы накала и заземления шасси. Все, что меньше бесконечного сопротивления, указывает на короткое замыкание магнетрона, и его необходимо заменить.

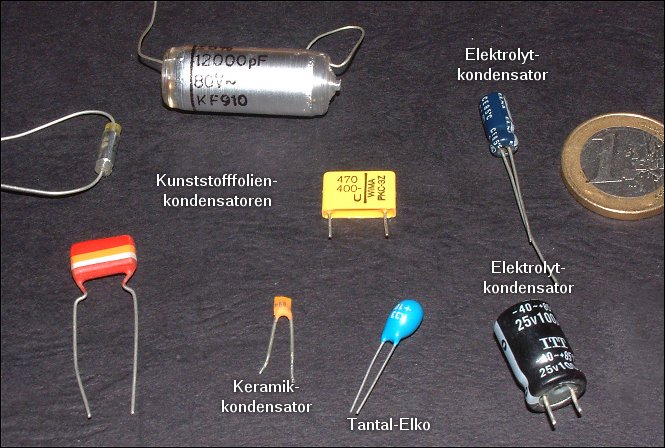

Как проверить конденсатор с помощью мультиметра

Рис. 1: Мультиметр

Мультиметр — это универсальное устройство, используемое для измерения напряжения, силы тока, сопротивления и других проверок электрических цепей, таких как непрерывность и температура. Эти измерения используются для широкого спектра приложений, таких как проверка конденсатора на возможные неисправности. Мультиметр можно использовать разными способами для проверки неисправного конденсатора, тем самым устраняя причину ошибки в электронной плате. Ниже приведено полное руководство о том, как проверить конденсатор мультиметром.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить аккумулятор с помощью мультиметра, в нашей технической статье.

Содержание

• Метод 1: Использование режима измерения емкости на мультиметре
• Метод 2: Используйте режим сопротивления (Ом) на мультиметре
• Метод 3: Используйте простой вольтметр для проверки конденсатора
• Метод 4: Используйте режим проверки целостности мультиметра для проверки конденсатора
• Метод 5: Используйте параметр постоянной времени для проверки конденсатора
• Метод 6: Визуально проверьте конденсатор на наличие неисправностей
• Метод 7: Традиционный метод проверки конденсатора
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Способ 1.

Используйте режим измерения емкости на мультиметре

Большинство цифровых мультиметров имеют встроенный режим проверки емкости конденсатора, как показано на рис. 2 (обратите внимание на символ конденсатора). Это наиболее распространенный метод проверки конденсатора. Конденсатор можно проверить на работоспособность напрямую, войдя в режим измерения емкости в мультиметре и выполнив следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, подключив его к резистору, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к выводам щупа (положительный вывод конденсатора к красному щупу, а отрицательный вывод конденсатора к черному щупу мультиметра). В типичном полярном конденсаторе более длинный вывод является положительным выводом, а более короткий вывод — отрицательным выводом.
4. Вращением ручки выбора мультиметра выберите режим измерения емкости.
5. Запишите значение на панели дисплея и сравните его со значением, указанным на корпусе конденсатора, чтобы проверить наличие неисправностей.
6. Некоторое отклонение от фактического значения допустимо (обычно в пределах допустимого диапазона 10–20 %), но если отображаемое значение очень высокое или очень низкое по сравнению с фактическим значением, конденсатор может быть неисправен и его необходимо заменить.

Рисунок 2: Режим измерения емкости (C) в мультиметре

Метод 2: использование мультиметра в режиме сопротивления (Ом)

Мультиметр в режиме сопротивления можно использовать для проверки исправности конденсатора. Основной используемый принцип заключается в способности конденсатора заряжаться, когда ток течет по его выводам. Для проверки конденсатора в режиме сопротивления выполните следующие действия:

1. Снимите проверяемый конденсатор с электрощита.
2. Полностью разрядите конденсатор, подключив его к резистору, а затем извлеките конденсатор для проверки.
3. Поверните ручку выбора и выберите значение в диапазоне Ом, например 1 кОм.
4. Подсоедините выводы щупов мультиметра к положительной и отрицательной клеммам проверяемого конденсатора. Через конденсатор протекает ток, и конденсатор начинает заряжаться.
5. В случае цифрового мультиметра на панели дисплея появится ряд значений, увеличивающихся по порядку и, наконец, достигающих бесконечности.
   1. Если отображаемые значения увеличиваются с очень низкого значения и приближаются к бесконечности, это показывает процесс зарядки конденсатора, что гарантирует его нормальную работу.
   2. Отображаемое постоянное очень низкое значение указывает на короткое замыкание конденсатора, а постоянное очень высокое значение указывает на то, что конденсатор ОТКРЫТ и может быть заменен в обоих случаях.
6. В случае аналогового мультиметра:
   1. Если стрелка указывает на очень низкое значение и движется к высокому значению (показывая процесс зарядки конденсатора), конденсатор работает нормально.
   2. Если стрелка застряла на очень низком значении, возможно, в конденсаторе КОРОТКОЕ ЗАМЫКАНИЕ, а если она застряла на очень высоком значении, возможно, конденсатор ОТКРЫТ и его необходимо заменить в обоих случаях.

Метод 3: Используйте простой вольтметр для проверки конденсатора

Чтобы проверить конденсатор с помощью функции вольтметра мультиметра, выполните следующие действия:

1. Обратите внимание на максимально допустимое напряжение на конденсаторе (35 вольт, как в случае конденсатора на рисунке 3).
2. Зарядите конденсатор до напряжения, которое меньше максимального напряжения, допустимого для источника напряжения (например, 3 вольта в случае конденсатора, показанного на рис. 3, вполне подойдет). Убедитесь, что положительная клемма аккумулятора подключена к более длинной клемме конденсатора, а отрицательная клемма — к более короткой клемме конденсатора.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Переместите ручку мультиметра и выберите диапазон напряжения постоянного тока. Если отображаемое значение совпадает с напряжением, до которого заряжен конденсатор, конденсатор работает нормально, в противном случае он неисправен.
5. Измерение должно быть выполнено быстро, иначе конденсатор начнет разряжаться, что приведет к ошибочным показаниям мультиметра.

Рис. 3. Номинальное напряжение на конденсаторе (А)

Метод 4. Проверка конденсатора в режиме проверки целостности цепи мультиметра

Конденсатор можно проверить на целостность с помощью цифрового или аналогового мультиметра, следуя приведенным инструкциям. ниже:

1. Снимите конденсатор, который нужно проверить, с электрической платы.
2. Полностью разрядите конденсатор, подключив его к резистору, а затем извлеките конденсатор для проверки.
3. Подсоедините выводы конденсатора к щупам мультиметра (положительный вывод к красному и отрицательный к черному щупу соответственно).
4. Поверните ручку мультиметра и выберите опцию проверки непрерывности (выберите символ, показывающий распространяющуюся волну).
5. Если прибор издает непрерывный звуковой сигнал (или загорается светодиод), это означает короткое замыкание конденсатора.
6. Если счетчик не издает звуковой сигнал, это означает, что конденсатор ОТКРЫТ.
7. Если измеритель сначала издает звуковой сигнал (или включает светодиод), а затем постепенно прекращает работу, это означает, что конденсатор находится в хорошем состоянии.

Метод 5: Используйте параметр постоянной времени для проверки конденсатора

Постоянная времени цепи — это время, необходимое конденсатору для зарядки до 63,2% приложенного напряжения через известный резистор, и оно рассчитывается по формуле: Τ=RC

Где:

• Τ: Постоянная времени цепи, обычно обозначаемая греческой буквой тау
• R: Известное сопротивление
• C: Значение емкости в цепи

Например, если к последовательной комбинации резистора и конденсатора приложено напряжение 10 В, постоянная времени — это время, за которое емкость заряжается до 63,2 % от 10 В, что составляет 6,32 В. С помощью секундомера измерьте время, необходимое конденсатору для зарядки до этого напряжения (которое является постоянной времени цепи). Если сопротивление резистора равно 100 Ом, уравнение для постоянной времени можно использовать для получения значения конденсатора, используемого в цепи.

Чтобы определить, неисправен ли конденсатор или нет, используя в качестве параметра постоянную времени, выполните следующие действия:

1. Снимите проверяемый конденсатор с электрической платы.
2. Полностью разрядите конденсатор, подключив его к резистору, а затем извлеките конденсатор для проверки.
3. Подключите конденсатор с известным значением сопротивления последовательно с конденсатором.
4. Подсоедините концы конденсатора к щупам мультиметра и установите ручку для измерения постоянного напряжения.
5. Подайте известное напряжение (например, 10 В) на последовательное соединение.
6. Обратите внимание на отображаемое на панели напряжение на конденсаторе.
7. С помощью секундомера измерьте время, необходимое для падения напряжения до 63,2 % от приложенного напряжения (в данном случае до 6,32 В, как обсуждалось ранее).
8. Используя соотношение Τ=RC, рассчитайте емкость конденсатора вручную, используя значение постоянной времени Τ и сопротивление R.
9. Сравните экспериментальное значение конденсатора с напечатанным значением того же конденсатора. Если оба значения почти одинаковы, конденсатор исправен.
10. Если есть заметная разница между экспериментальными и распечатанными значениями, конденсатор неисправен, и его пора заменить.

Способ 6. Визуальная проверка конденсатора на наличие неисправностей

Конденсатор можно проверить визуально, чтобы выявить явные признаки и определить, неисправен он или нет. Конденсатор повреждается в следующих случаях:

Конденсатор имеет выпирающее верхнее вентиляционное отверстие

При выходе из строя электролитического конденсатора давление сбрасывается через слабые места в верхнем вентиляционном отверстии конденсатора. Это позволяет избежать повреждения окружающих компонентов, которые подключены в непосредственной близости от вышедшего из строя конденсатора. Во время отказа конденсатор сбрасывает давление газа, вызывая электролитический разряд, который ломает верхнее вентиляционное отверстие конденсатора, что в конечном итоге приводит к вздутию верхней части, как показано на рис. 4.

Рисунок 4: Конденсатор с выпуклым верхним вентиляционным отверстием

Конденсатор имеет выпуклое дно и приподнятый корпус

При выходе из строя конденсатора, если давление выделившегося газа не пробило верхнее вентиляционное отверстие, он уходит вниз , тем самым проталкивая резину и вызывая вздутие, которое также приподнимает корпус.

Проверка керамических конденсаторов и устройств для поверхностного монтажа (SMD)

Следующие знаки на керамических конденсаторах и SMD можно проверить, чтобы определить, неисправны они или нет:

• Сломанные клеммы
• Прогоревший, поврежденный или треснувший корпус

Метод 7: Традиционный метод проверки конденсатора

Традиционный метод проверки конденсатора сопряжен с риском для компонентов и пользователя. Следовательно, этот метод следует практиковать только тогда, когда конденсатор нужно проверить в короткие сроки, в противном случае всегда безопаснее использовать один из методов, перечисленных в пунктах 1-6.

Для проверки конденсатора традиционным методом выполните следующие действия:

1. Правильно разрядите конденсатор с помощью резистора.
2. Подсоедините два отдельных провода к концам конденсатора.
3. Подключите выводы конденсатора к источнику питания 230 В переменного тока (или 24 В постоянного тока) на очень короткий период времени (примерно 1-5 секунд).
4. Отключите подачу напряжения и закоротите концы конденсатора.
5. Если он дает сильную искру, конденсатор годен к использованию.
6. Если искра слабая или искры нет вообще, конденсатор неисправен и его следует заменить.

Меры предосторожности при использовании традиционного метода проверки конденсатора:

• Всегда надевайте защитные очки при проверке этого метода.
• Никогда не подключайте полярный конденсатор к сети переменного тока.
• Для обеспечения надлежащей безопасности используйте 12–24 В постоянного тока как для полярных, так и для неполярных конденсаторов.
• Лучше подключить резистор последовательно с положительными клеммами аккумулятора и конденсатора, чтобы избежать чрезмерного тока при зарядке конденсатора.

FAQ

Как разрядить конденсатор с помощью мультиметра?

Прикоснитесь щупами к клеммам конденсатора и дождитесь стабилизации показаний.

Как зарядить конденсатор мультиметром?

Используйте блок питания с требуемым напряжением. Подсоедините положительный вывод источника питания к положительному выводу конденсатора, а отрицательный вывод — к отрицательному выводу конденсатора.

При какой настройке мультиметра проверить конденсатор?

Самый распространенный метод — установка мультиметра в емкостной режим.

Как проверить неисправный конденсатор?

Подсоедините щупы мультиметра к конденсатору и установите его в режим измерения емкости.
