Как провести провода: схемы, правила, порядок выполнения работ

Содержание

Как спрятать провода в доме

Современную квартиру невозможно представить без разнообразной бытовой техники и электроприборов. Телевизоры, компьютеры, кондиционеры и другие устройства значительно облегчают нашу жизнь. Но тут закономерно возникает вопрос: как спрятать провода? Висящие на стене и лежащие на полу провода не только портят интерьер вашей квартиры, но могут быть опасны, особенно если в доме есть дети.

Из нашей статьи вы узнаете, как спрятать провода от телевизора и компьютера во время ремонта. Также мы расскажем, как красиво спрятать провода на полу и на стене, если ремонт уже сделан, а портить интерьер совершенно не хочется.

Чтобы избавиться от лишних проводов в доме, установите Wi-Fi роутер. В этом случае подключение к сети будет беспроводным, и вам не придется тянуть кабель через всю квартиру, через пороги и дверные проемы.

Как спрятать провода во время ремонта

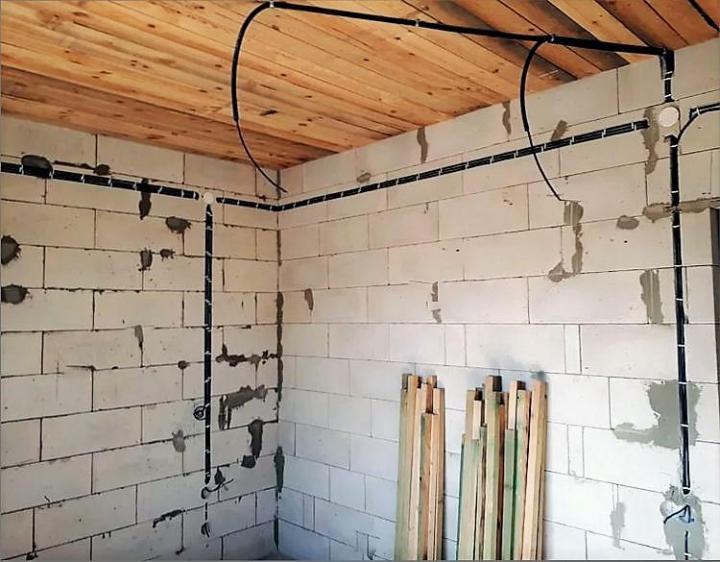

Если вы планируете начать капитальный ремонт, сразу же решите, куда и как спрятать провода. Для этого необходимо заранее определить местоположение вашей техники. Нужно точно знать, куда и как спрятать провода от телевизора, висящего на стене, а также как спрятать провода от компьютера и на полу.

Как спрятать провода на стене

Существует несколько способов, как спрятать провода от телевизора на стене. Давайте рассмотрим самые популярные из них.

Как спрятать провода при помощи обоев: Этот метод можно применить, даже если обои уже поклеены. Вот несколько простых шагов, как спрятать провода от телевизора, висящего на стене:

Аккуратно разрежьте обои острым ножом и отогните в стороны. Закрепите отгибы иголками.
При помощи строительного инструмента проделайте канавку, куда будет запрятан провод.
Уложите кабель в углубление.
Закрепите его пластилином или заштукатурьте.
Оставьте до полного высыхания.
Промажьте обои клеем и приклейте их на место.

Как спрятать провода с помощью кабельного канала: Спрятать провода от телевизора, висящего на стене, можно в кабельном канале. Существует множество видов кабельных каналов, все они легко крепятся к стене саморезами. Вы можете выбрать те, которые подойдут по цвету и внешнему виду к любому дизайну квартиры.

Как спрятать провода на полу

Здесь мы рассмотрим самые экономичные и эффективные методы, как спрятать провода на полу во время ремонта.

Электротехнический плинтус. Чтобы спрятать провода на полу, лучше всего использовать электротехнический плинтус. При выборе плинтуса, обратите внимание на модели со специальной нишей для кабеля. Извлеките из плинтуса внутреннюю часть и проложите провода. Этим плинтусом вы сможете соединить любые комнаты квартиры и незаметно провести проводку.
Маскировка в пол. При помощи перфоратора в полу делают углубления, в которые закладывают кабели. Затем углубления заливают цементом и застилают напольным покрытием.
Цементная стяжка. Выравнивание пола – необходимый процесс практически в каждой квартире. При выравнивании пола нужно протянуть провод в гофре, уложить его на пол и сверху залить обычную цементную стяжку.

Как спрятать провода, если ремонт уже сделан

Вы только недавно закончили ремонт, а теперь решили купить новый телевизор или компьютер. Как же спрятать провода, чтобы не испортить модный дизайн квартиры и не навредить свеженькому ремонту? Cleanipedia поделится с вами несколькими простыми, но очень эффективными методами, как спрятать провода при помощи подручных средств.

Как спрятать провода на стене при помощи декорации

Для этого оригинального способа маскировки проводов вам понадобится немного фантазии и чуточку художественного вкуса. Вы сможете элегантно спрятать провода не только без ущерба для интерьера, но, возможно, обновите и оживите дизайн комнаты.

Узор из кабеля на стене. Если провод от телевизора на стене слишком длинный, не спешите его обрезать. Вы может сделать смелый дизайнерский ход, и превратить лишний провод в настенное панно. Найдите в интернете подходящую картинку – силуэт дерева, очертания вашего любимого города или другой понравившийся рисунок. Простым карандашом перенесите контуры рисунка на стену и отмерьте нужную длину провода. Для этого можно приложить к стене капроновую нить, чтобы она повторяла рисунок. Потом добавьте к длине нити расстояние от розетки до телевизора и оставьте еще метр (про запас). При помощи специальных крепежей, прикрепите провод к нарисованному на обоях силуэту – и вот ваше панно из провода готово!
Натюрморт из короткого кабеля. Если от телевизора на стене свисает не очень длинный, но не вписывающийся в интерьер кабель – просто декорируйте его. Придайте ему форму ветки дерева, посадите на нее птиц из бумаги и приклейте листья. Можно сформировать кабель в форме вазы, а затем заполнить эту вазу искусственными или вырезанными из бумаги фруктами и цветами.

Как спрятать провода на полу после ремонта

Самым эффективным методом считается электротехнический плинтус. Плинтусом можно незаметно соединить любые части вашего дома или квартиры, заложив в него провода.

Совет: Если после ремонта в вашей квартире скопилось много грязи и пыли, для уборки мы рекомендуем использовать продукцию Glorix.

Существует немало креативных способов, как спрятать провода от компьютера или телевизора в квартире. Вы можете использовать старые коробки от обуви – их можно декорировать и сложить в них провода и зарядные устройства. Или же используйте купленные органайзеры для проводов и зарядных устройств. Но в нашей статье мы рассказали вам о самых экономичных, простых и эффективных способах, как спрятать провода в доме.

Ключевые пункты:

Самые простые способы, как спрятать провода в вашем доме.

Перед началом капитального ремонта, заранее определите местоположение вашей техники, чтобы спрятать провода.
Декорируйте провода после ремонта подручными материалами.
Создайте панно из лишних проводов от телевизора на стене.
Если не знаете, как спрятать провода, обратитесь за помощью к специалистам и дизайнерам.

Как провести провода под гипсокартоном на стенах и потолках своими руками: видео

Гипсокартонная отделка стен и потолка помещений включает в себя не только саму сборку каркасного основания и обшивки его панелями, но и много других сопутствующих работ, в том числе и прокладку линий коммуникаций в коробе. Некоторые из них проводятся предварительно перед началом обивки ремонтных работ, а другие можно провести в комплексе.

Пример проводки под гипсокартоном

Проводка под гипсокартоном может быть проложена несколькими способами, с применением различных технологий. Как это делается и что потребуется для электротехнических работ с учётом выполнения их в комплексе с отделкой?

Схема проведения проводов под гипсокартоном

Вернуться к оглавлению

Полное содержание материала

1 Общие положения по прокладке электропроводки
2 Выбор способа укладки провода от типа крепления гипсокартона
3 Монтаж в штробах
- 3. 1 Как проштробить стену под проводку
4 Укладка проводки по стене
5 Прокладка сквозь каркас

Общие положения по прокладке электропроводки

Даже начинающий электрик знает, что причина коротких замыканий в проводке чаще всего возникает в точках соединений жил кабеля, и в местах повреждения целостности шнура. Чтобы избежать возникновения подобных нештатных ситуаций, стоит придерживаться общих требований к прокладке питания под отделкой.

Проводка должна быть подобрана в соответствии с планируемой нагрузкой на линию.
Нужно стараться избежать наличия большого количества соединений (скруток) жил, в этих местах большее сопротивление, а значит, возрастает нагрузка.
Под гипсокартон электропроводку закладывают в дополнительной гофрированной оболочке-трубе. Это предохранит провод от повреждений саморезами для гипсокартона в процессе монтажа обшивки ГКЛ.
Процесс монтажа проводки
Для простого доступа к местам разводки и соединения шнуров на стенах устанавливаются распределительные коробки.
Линии проводов в жилом доме должны располагаться по единой схеме, с соблюдением стандартов. Кабель прокладываем вверху на расстоянии от потолка 100-150 мм, внизу – 150-200 мм (от плинтуса). От окон, дверей и углов не менее 100 мм. Розетки монтируются на высоте 300 мм от пола и расстоянии 500 мм от батарей, труб отопления и прочих. Выключатели на высоте 900 мм от пола и желательно с одной стороны во всех комнатах.
Схема для монтажа проводки в гипсокартоне

Как вариант допускается монтаж открытой лини, в кабелях-каналах, но кроме таких помещений, как ванная и санузел, где обязательна только скрытая проводка. По этим принципам проводится прокладка электропитания по всем помещениям, независимо от типа отделки.

Монтаж проводки под гипсокартоном может выполняться несколькими вариациями, которые подбираются, в зависимости от способа крепления ГКЛ, типа основных стен и удобства выполнения работы.

Процесс проведения проводов под ГКЛ

Вернуться к оглавлению

Выбор способа укладки провода от типа крепления гипсокартона

Отделка с использованием ГКЛ может проводиться двумя способами, бескаркасным на монтажный гипсовый клей и более распространённым — каркасным методом. В зависимости от этого подбирается и соответствующая технология прокладки проводки.

В штробах. Такой приём более трудоёмкий, так как нужно изначально продолбить в стене своими руками углубления под электрокабель. После укладки линии её можно заштукатурить скрыв полностью в кладке. Метод штробления единственный возможный вариант при бескаркасном монтаже гипсокартона, но возможен и при обшивке на каркас;Процесс закладки проводов в штробы
По стене. Проводка монтируется непосредственно по стене, в гофрированной трубе, закреплённой на клипсах. Способ возможен только при каркасной отделке ГКЛ;
Сквозь каркас. Линии электропитания протягивают сквозь стойки каркаса под гипсокартонную отделку. Причем в продаже есть стоечные профили с уже готовыми проемами под проводку. Также гофрированную трубу с проводкой можно прикрепить к элементам каркаса, используя клипсы или даже кабельные стяжки.Процесс монтажа проводки в каркасе

Первый вариант монтажа линий электропитания применяют перед началом ремонтных работ с гипсокартоном. Два других можно проводить уже после сборки каркаса на потолок.
Проводка в деревянном доме под гипсокартон делается либо по стене или же сквозь каркас, чтобы не штробить материал стен.Как выполнить уложить проводку под гипсокартоном используя различные способы?

Вернуться к оглавлению

Монтаж в штробах

Такой прием прокладки электропроводки своими руками простой, но более затратный по времени. Ведь предварительно стоит приготовить углубления – штробы.

Процесс штробления стены перфоратором

Вся работа выполняется в несколько этапов.

Изначально, прежде чем штробить стены, на бумаге стоит набросать схематическое расположение линий питания и всех выводов под инфраструктуру (розетки в гипсокартоне, выключатели и прочие).
Схема для штробления стен
Полученную и откорректированную картину стоит перенести непосредственно на плоскости стен. С точным расположением всех линий, розеток, выключателей.

Как проштробить стену под проводку

Штробы под проводку можно подготовить различными приемами:

Под распределительные коробки и подрозетники также придется долбить углубления, используя один из способов.

Готовая штроба для закладки проводки

Готовые штробы очищаются от мусора. В полученные углубления под проводку закладывается кабель, который фиксируется клипсами.

После подключения и проверки кабелей, все линии стоит заштукатурить, чтобы спрятать от внешнего воздействия, используя при этом гипсовые либо цементно-песчаные смеси.

В видео показан процесс монтажа проводки в штробах.

Вернуться к оглавлению

Укладка проводки по стене

Самый простой способ сделать проводку кабеля, который допустимо использовать перед ремонтными работами, так и уже в готовом каркасе.

Подготовленная схема с линиями питания и расположением всех элементов переносится на плоскости.
Схема прокладки проводки в стене
По всей протяженности на стене фиксируются клипсы с пластиковыми дюбелями, под которые предварительно стоит просверлить отверстия. Расстояние между креплениями произвольное, но проводка не должна провисать.
Гофрированная труба с кабелем защелкивается в держатели, концы проводов выводятся под розетки и распределительные коробки.

Схема укладки кабеля в гофрированную трубу

Проведенная,таким образом, проводка сверху перекрывается гипсокартонной обшивкой на каркасе и будет защищена от внешнего воздействия.

Вернуться к оглавлению

Прокладка сквозь каркас

Подобный прием актуален при закладке под гипсокартонную отделку звукоизолятора и утеплителя. Вся работа проводится в процессе ремонтных работ.

В первую очередь собирается каркасное основание из металлического профиля. Если необходимо, в него между стойками, укладывают плиты изолятора.
Проводка, заключенная в гофрированную трубу (обязательно), протягивается под стойками каркаса и фиксируется клипсами или же пластиковыми кабельными стяжками к деталям основания (например, подвесам).
Возможно сверление проемов в стойках. При этом подбирается соответствующий гофротрубе диаметр сверла. В полученные отверстия можно проложить проводку.Пример смонтированной проводки в металлическом каркасе

Неплохим решением станет приобретение профиля для каркаса с уже готовой перфорацией под линии электропитания.

При правильном соблюдении всех технологических нюансов, линии обеспечения электроэнергией прослужат не одно десятилетие без возникновения проблемных ситуаций. Не стоит экономить на материалах, иначе некачественный провод или плохой защитный материал (либо его отсутствие), может привести к опасным последствиям.

Электрические розетки 101: Как подключить розетку

Являетесь ли вы новым домовладельцем или вам нужно освежить знания — этот блог поможет вам лучше познакомиться с вашими розетками. Кроме того, вы узнаете, как подключить розетку за четыре простых шага. Я также упомяну некоторые распространенные проблемы, с которыми сталкиваются люди, подключая стандартную электрическую розетку или розетку с выключателем — на случай, если вы боретесь с чем-то конкретным.

**Но прежде чем выполнять какие-либо подключения, убедитесь, что вы отключили питание коробки, нажав автоматический выключатель или вытащив предохранитель. Так вы обезопасите себя и свой дом.**

Лучше смотреть, чем читать? Посмотрите это 9-минутное видео ниже!

Инструменты:

Тестер напряжения Клейна (этот прибор у меня уже много лет. Он великолепен, потому что у него есть небольшой фонарик, который пригодится, когда вы отключаете электричество и свет. )
Инструменты Кляйна Тестер розеток
Инструмент для зачистки проводов

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот блог содержит партнерские ссылки, что означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию.

Розетки 101 «горячие» клеммы, обозначенные золотым цветом

Первая сторона — это «горячая» сторона. Это будет обозначено латунными (золотыми) винтовыми клеммами. Вы заметите, что черный цвет является преобладающим цветом провода для горячего. Но если это коммутируемая розетка / розетка, вы также можете увидеть красный цвет сбоку.
С другой стороны вы увидите серебристый и зеленый. Серебро идет к вашему белому или нейтральному проводу, а затем ваш общий провод идет к вашему зеленому.

Как понять, что вы имеете дело с коммутируемой розеткой?

Выключаемая розетка означает, что верхнюю или нижнюю розетку можно включить или выключить с помощью выключателя света. Это характерно для домов, построенных в 1960-х и 1970-х годах, где осветительные приборы не устанавливались над головой.

_{Различные марки будут иметь небольшую разницу в конструкции среднего язычка}

В этом случае вам нужно будет удалить маленький соединительный язычок (показан на рисунке выше) острогубцами с горячей стороны. Отсюда вы будете подключать черный провод к одной стороне — всегда горячий — и красный (или черный, или желтый), идущий от коммутатора к другой стороне. Тогда они будут работать самостоятельно.

При всем при этом для большинства розеток вы просто оставите средний выступ на месте, так как верхняя и нижняя части дуплексной розетки всегда будут под напряжением.

Как подключить розетку : 4 шага

Шаг 1: Узнайте, сколько изоляции снять с провода винтовые клеммы. Большинство розеток снабжены нажимными штифтами, с помощью которых можно снять изоляцию и вдавить медь в розетку. Это называется «скоростная проводка», обычно предназначенная только для провода 14-го калибра, и я не рекомендую этот метод проводки. Фактически, это может противоречить кодексу в зависимости от вашего региона. Поэтому всегда рекомендуется использовать винтовые клеммы для «боковой проводки» или, если вы используете промышленную розетку, у вас может быть функция, называемая «задняя проводка», которая является моим любимым методом проводки для домашних мастеров
_{Ленточный калибр на задняя часть розетки}
Почти в любую розетку, которую вы увидите, встроен измеритель полосы. Измерительные полоски являются ориентиром, который следует использовать для «скоростной проводки» и «обратной проводки». Если вы используете «боковую проводку», как в этом примере, вам действительно нужно будет снять немного больше изоляции для правильной установки.
Шаг 2. Сделайте петлю для винтового зажима _{Сделайте петлю с помощью инструментов для зачистки проводов}
Есть два разных способа получить красивую петлю, подходящую по размеру для винтового зажима. Если у вас есть инструменты для зачистки проводов, вы можете пропустить медь только через это отверстие, а затем обернуть его снаружи, и это даст вам хорошую петлю (перейдите к @ 4:40 в видео). Или другой способ, если у вас нет инструментов для зачистки проводов, вы можете взять острогубцы, взять медный провод и просто обернуть его вокруг плоскогубцев, чтобы получить петлю (@4:49).в видео).
Шаг 3: Закрепите клемму Правильный пример проводки
Теперь, используя провод и петлю, наденьте ее на винтовую клемму, а затем прижмите к маленькому фиксатору, который хорошо удерживает изоляцию. Как только вы установите его на фиксатор, а затем закрепите терминал.
Совет профессионала : Крючок всегда следует наматывать по часовой стрелке. Это втянет провод, когда вы затянете клемму.
Шаг 4: Проверьте свою работу
Цель: зафиксировать провод в фиксаторе, а медь по всему периметру будет соединена с латунной клеммой без изоляции между клеммой и нижней латунной деталью.
_{Пример базовой схемы}
Выше приведен пример базовой схемы:
Наш провод под напряжением подключен к латунным винтовым клеммам — если это базовая схема, не имеет значения, верхняя она или нижняя.
Нейтраль соединяется с серебром и затем заземляется.
Нет выдвинутого вверх провода, и у нас есть хорошее соединение по всей окружности
У нас нет изоляции, мешающей винтовой клемме, провода упираются в держатель и зачищены до нужной длины.
2 Примеры НЕПРАВИЛЬНЫХ способов подключения розетки
1. Недостаточно зачищенный провод _{В этом примере недостаточно зачищенного провода.}
На изображении выше показан пример зачистки недостаточного количества проводов. Вы заметите, что медный провод слишком короткий по сравнению с изоляцией, и вы увидите, что изоляция будет взаимодействовать с винтовой клеммой и не даст вам соединения, которое вы ищете между проводом и клеммой.
2. Зачистка слишком большого количества проводов _{В этом примере зачищено слишком много проводов}
С другой стороны, вам не нужно зачищать слишком много проводов. Не рекомендуется оставлять оголенный провод за розеткой, так как это может увеличить вероятность короткого замыкания в электрической коробке.
Заключительное замечание по проводке коммутируемых розеток
Опять же, если у вас старый дом, построенный в 60-х или 70-х годах, или некоторые из домов более высокого уровня, у вас могут быть переключаемые розетки. Таким образом, в этом случае у вас будет два разных входа: один черный, который должен быть вашей постоянно включенной стороной выхода, а второй переключаемый, который будет контролироваться (обычно для ламп).
Помните: если вы заменяете коммутируемую розетку, вам нужно удалить маленький язычок между винтовыми клеммами. Если это не удалено — вы не можете управлять ими самостоятельно. Однако, как только вы его удалите, розетка сможет питаться независимо от обеих сторон.
Узнайте 10 фактов о торговых точках, которых вы не знали!
Как подключить электропроводку к спа — электропроводка для гидромассажных ванн на 120 В и 240 В
В этом руководстве показано, как подключить электропроводку к большинству гидромассажных ванн на 240 В и портативных домашних спа. Мы включили фотографии, пошаговый фильм по подключению и принципиальные схемы подключения джакузи.
Эта информация предназначена для того, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.
Если вы не уверены или не имеете достаточной квалификации для выполнения электромонтажных работ, вы все равно можете выполнить подготовительные работы по установке, чтобы сократить расходы. Мы познакомим вас с типичным проектом, чтобы показать, что в него входит.
Перейти к: Гидромассажные ванны 120 В
ВНИМАНИЕ: Электромонтажные работы и ремонт могут быть опасными, особенно вблизи воды. Существует риск поражения электрическим током или электрическим током, что может привести к серьезной травме или смерти. Мы настоятельно рекомендуем, чтобы электрическая проводка гидромассажной ванны была передана лицензированному электрику. Требования местных норм и правил к проводке различаются и могут отличаться от образовательных примеров на этом веб-сайте. Должны соблюдаться местные правила кодекса, с получением разрешений и инспекций. Установщик должен прочитать и следовать руководству пользователя джакузи, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.
Отключите электропитание гидромассажной ванны или бассейна на сервисной панели перед любыми проверками или работами. Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.
Отказ от ответственности
Ваша электротехническая служба
Перед установкой крупного электроприбора, такого как гидромассажная ванна, определите, сможет ли электрическая служба справиться с дополнительной нагрузкой. Обычно это не проблема, так как в большинстве домов, построенных за последние 30-40 лет, ток не менее 100 ампер. 150-200А распространены в большинстве новых домов. Номиналы панели обычно указаны рядом с главным выключателем вверху.
Обычно неправильно понимают, что общая сила тока всех установленных автоматических выключателей не должна превышать номинальную мощность, указанную сервисной панелью. Это неверно. — мощность определяется расчетом нагрузки, а не размером или количеством выключателей.
Основы электромонтажа спа-системы 240 В
Мы начнем с обзора электрических требований к электропроводке спа, проиллюстрированных нашими интерактивными схемами электропроводки. СПА на 240 В должен питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), как указано в руководстве пользователя.

Это означает, что выключатель фидера (в щите обслуживания дома) должен быть указанного размера. Кроме того, выключатель GFCI в панели отключения должен быть не меньше этого размера и иметь защиту GFCI в целях безопасности.
В качестве примера мы используем типичную наружную портативную домашнюю спа-установку.
Три электрические сборки, задействованные в этом проекте:
Панель автоматического выключателя дома
Блок внешнего разъединителя GFCI*
Блок системы управления спа
MW Spa GFCI Центр нагрузки/панель отключения для гидромассажных ванн до 50 А с дополнительной возможностью расширения ответвленной цепи 120 В
*Национальные электротехнические нормы и правила (NEC) определяют установку утвержденного устройства ручного отключения.
Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.
NEC также требует розетку на 120 В на расстоянии 10-20 футов от спа.
Установка спа-салона на заднем дворе
Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу джакузи.
Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое соединение 240 В, 50 А с использованием медного провода AWG #6. Электрик прокладывает всю подземную проводку в 1-дюймовом жестком электрическом кабелепроводе из серого ПВХ Sch-40. Требования к проводке см. в руководстве пользователя.0025

3- и 4-проводные электрические системы спа
Большая часть производимых сегодня спа-бассейнов на 240 В требует 50-амперного 4-проводного электроснабжения.
Некоторые гидромассажные ванны рассчитаны на нагрузку 30 или 40 А, а некоторые даже на 60 А. Эти требования соответствуют размерам нового питающего выключателя, установленного в щите обслуживания дома. Номинальная мощность панели Disconnect GFCI может быть равна или больше, чем у прерывателя питания на главной панели.
Гидромассажные ванны с компонентами смешанного напряжения (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь, включающая (2) провода под напряжением, (1) нейтраль и (1) провод заземления. Проверьте руководство пользователя.

Две горячие ножки (черная + красная) обеспечивают 240 вольт (120 В + 120 В). Одна горячая ветвь с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не несет тока, за исключением случаев короткого замыкания на землю. Это вызывает срабатывание автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Гидромассажные ванны на 120 В
Многие старые спа на 240 В и некоторые более новые используют 3-проводные установки. Они состоят всего из 2 проводов «горячего» и провода заземления без нулевого провода.
Как 3-проводные, так и 4-проводные спа должны иметь защиту GFCI. 4-проводную гидромассажную ванну нельзя подключать к 3-проводной сети. Также важно правильное заземление.
В любом случае панель отключения должна быть снабжена 4-проводным подключением, чтобы устройство GFCI функционировало правильно. См. руководство пользователя гидромассажной ванны по калибру проводов и т. д.
Примечание: Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.
Схемы подключения гидромассажной ванны
Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных спа. На интерактивной принципиальной схеме ниже показаны конфигурации с 3 и 4 проводами. Выберите конфигурацию проводки, необходимую для вашего спа:

Основы установки:
Выключатель сервисной панели
Размер автоматического выключателя фидерной линии в сервисной панели соответствует требованиям по нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить значение для вас. Номинальная нагрузка разъединительной коробки должна быть больше или равна нагрузочной способности выключателя в сервисной панели дома.
Электрик может легко определить, подходит ли ваш электрический щит для новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два свободных слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.
Электрики
При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.
Отключение GFCI из-за неправильного подключения нейтрали
Наиболее распространенная ошибка при подключении возникает в 4-проводных системах. К сожалению, мы обнаружили, что даже несколько профессиональных электриков терпят неудачу в этом.
Подсоедините белый нейтральный провод к блоку управления спа непосредственно к нейтральной клемме выключателя GFCI. См. наши 4-проводные схемы выше. Не присоединяйте его к шине заземления подпанели. Неправильное подключение к земле мгновенно отключает GFCI при подаче питания, отключая электропитание джакузи.
Электрические кабелепроводы и фитинги из ПВХ
Мы предпочитаем защиту подземных трубопроводов на заднем дворе, где в будущем могут потребоваться раскопки для посадки кустарников и т. д. Трубы из ПВХ просты в установке и недороги. Обычно требуется глубина 18 дюймов — уточните у местных властей. Закрепите кабелепровод на стене с помощью U-образных зажимов.

В нашем примере 4 провода используются в 1-дюймовом кабелепроводе из ПВХ, который, хотя и немного больше размера, облегчает протягивание провода. Для угловых изгибов используются широкие 90° колена из ПВХ.
Наш электрик использовал короткие отрезки гибких водостойких труб из ПВХ для подключения к нашему блоку управления спа.От наружной стены до электрической сервисной панели он проложил кабелепровод LB.LB обеспечивает легкий доступ для запуска провода
Компенсаторы Frost
В соответствии с требованиями местных норм используйте компенсаторы из ПВХ там, где труба кабелепровода выходит из земли, входит в стену или настенные шкафы.
Эти скользящие муфты допускают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.
Резка и склеивание кабелепровода из ПВХ
Электрические кабелепроводы из ПВХ должны быть собраны до прокладки проводов. Как правило, легче провести провода через кабелепровод в траншее до того, как он будет закопан.
Разрезы должны быть сделаны под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склейкой детали просушить.
Электрическая труба из ПВХ соединяется с соответствующим ПВХ клеем на основе растворителя. Соединяемые поверхности должны быть протерты начисто перед соединением.
Размер и тип провода для гидромассажных ванн
Изучив руководство по эксплуатации спа, наш электрик определил, что для нашего проекта требуется многожильный медный провод №6 THHN. Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-земляной провод в нашем примере.

Требования к сечению провода могут отличаться от нашего примера, в зависимости от спецификации производителя гидромассажной ванны, требований кода и типа провода. Для необычно длинных участков может потребоваться провод большего размера, как это определит электрик.
Несмотря на то, что медь стоит недешево, экономия за счет использования проволоки меньшего размера представляет собой опасную ложную экономию. Это может привести к нарушению требований кода и/или аннулированию гарантии производителя вашего оборудования. Алюминиевая или омедненная алюминиевая проволока не рекомендуется. Кабель с оболочкой, например Romex®, не допускается прокладывать внутри подземного кабелепровода.
Примечание. Клеммы блока управления Spa, как правило, не подходят для проводов
большего размера, чем #6. См. руководство пользователя.
Прокладка проводки UF-B в грунте
В некоторых местах допускается прокладка кабеля в грунте, по крайней мере, для прокладки от панели обслуживания до распределительной коробки. Другие юрисдикции запрещают это. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.
Натяжение троса
При надлежащей подготовке натяжение троса не представляет особой сложности. После сборки кабелепровода электрики используют узкую ленту из пружинной стали для прокладки проводов через него. Первые несколько дюймов ленты покрыты смазкой для протяжки проволоки. Это помогает ему плавно скользить по краям фитингов и вокруг изгибов пустого канала.
Сначала лента протягивается через пустую трубу, стараясь не перекрутить ее и не заклинить. Затем провода прикрепляются к крюку на его конце и вытягиваются наружу.
Осторожно вставьте провода в кабелепровод, сохраняя их разделенными и прямыми, избегая перегибов. Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.
Крепление проводов к липкой ленте

Распространенной ошибкой является наматывание всех проводов на крючок ленты. Это приводит только к большому узлу, который может застрять или развязаться. Вот лучший метод:
Сначала рыболовная лента протягивается через пустой канал и выходит с другого конца.
Затем с каждого проводника снимается около 6 дюймов изоляции.
Около 1/3 медных жил каждого провода отделяют и отрезают, чтобы получить более тонкий жгут. Затем они будут легче проходить через ушко крючка.
Затем срезы аккуратно скручиваются плоскогубцами.
Теперь медная тесьма продевается через крючок и сгибается пополам на себя.
Наконец, сверток представляет собой двойную обмотку в стиле парикмахерской с электроизоляционной лентой. Начинайте над крюком и спускайтесь на несколько дюймов вниз к изолированным проводам.

При правильном выполнении сборка будет выглядеть плотно завернутой и симметричной.
Связка, покрытая лентой, должна быть покрыта проволочной смазкой для облегчения вытягивания.
ПРИМЕЧАНИЕ. (4) проводники №6 протягиваются через кабелепровод диаметром 1 дюйм гораздо легче, чем через кабелепровод диаметром 3/4 дюйма. Следует использовать утвержденную негорючую смазку для электрических проводов.
Вы можете ловить провода с любого конца трубы. Если есть крутые изгибы ближе к одному концу, тяга за этот конец иногда оказывает меньшее сопротивление.
Протягивать провода легче, если есть место, чтобы вытянуть их на полную длину. Это помогает избежать перегибов, возникающих в результате намотки проволоки.
После прокладки проводов обрезки намотанной проволоки, прикрепленные к рыбной ленте, отрезаются и выбрасываются.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ловите рыбу внутрь или наружу электрической сервисной панели, даже если главный выключатель выключен.
Соединения проводов клемм
Везде, где провода присоединяются к клеммам, резьбовые соединения должны быть затянуты. Плохо закрепленная проводка неизбежно приведет к перегреву, прогоранию изоляции и выходу из строя цепи.
Пакет управления спа
В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.
Чего следует избегать:
Перед установкой не забудьте прочитать руководство производителя спа.
Не забудьте получить разрешение на электроснабжение.
Не устанавливайте джакузи под воздушными линиями электропередач.
Не прокладывайте скрытую проводку под спа.
Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это небезопасно и незаконно.
Не используйте провод меньшего размера.
Не используйте алюминиевый провод.
Не устанавливайте наружное освещение на расстоянии менее 10 футов от джакузи.
Не используйте джакузи, пока не будет одобрена электрическая установка.
Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .
Не забывайте поддерживать водный баланс и дезинфицирующее средство.
Не забывайте надевать и запирать крышку спа после каждого использования.
Не забывайте регулярно пользоваться джакузи!
Спа-центры, требующие двух подпанельных выключателей GFCI на 240 В
Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей. Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.
Эти СПА не должны подключаться к одной коробке автоматического выключателя СПА, такой как наша панель отключения MW. Обратитесь к руководству пользователя, дилеру или производителю для получения информации об установке.
О переносных гидромассажных ваннах на 120 В
Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы покупаете спа на 120 вольт, большая часть этой информации к вам не относится. Тем не менее, некоторые спа можно легко преобразовать для работы от любой модели напряжения.
При настройке на использование 120 В спа этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной бытовой розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих спа-бассейнов в проводное питание 240 В преследует две цели: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.
Правовая оговорка:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь ограждать The Spa Depot и его сотрудников от ответственности. Это включает имущественный ущерб, телесные повреждения и/или смерть, убытки или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, будь то устные или письменные, полученные вами с этого веб-сайта или от наших сотрудников, не создают никаких гарантий, прямо не указанных здесь. Читатель соглашается взять на себя все риски, связанные с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов осуществляется исключительно на его/ее собственный риск.
Прочтите предупреждение
Оборудование других марок может отличаться от представленных на иллюстрациях по внешнему виду и/или конфигурации клемм. Прочтите инструкции по установке оборудования.
К сожалению, обычные центры нагрузки часто ненадежно работают с джакузи из-за явления, называемого ошибочным срабатыванием. Это ложное срабатывание является большим разочарованием как для домовладельцев, так и для электриков. Часто это ошибочно приписывают проблеме со спа, хотя такой проблемы не существует.
Обычные автоматические выключатели GFCI иногда реагируют на нормальное состояние спа, как если бы это было замыкание на землю. Реактивные нагрузки, которые представляют спа-двигатели, плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.
Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для джакузи. Специально защищенный GFCI предотвращает ложное срабатывание из-за радиопомех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за отключения питания, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.
Примечание: NEC и многие юрисдикции ТРЕБУЮТ установки наружной розетки GFCI на 120 В. Он должен быть расположен в 10-20 футах от спа-салона или бассейна для безопасной работы сетевых приборов.
