Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Мультиметр цифровой

Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т. к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

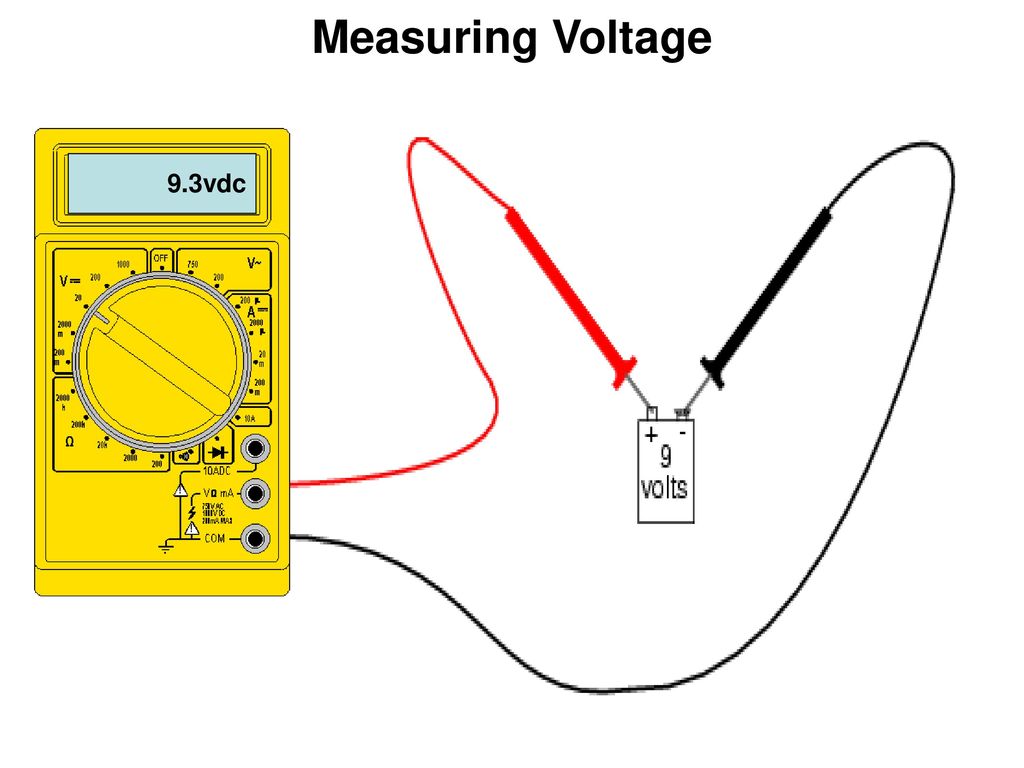

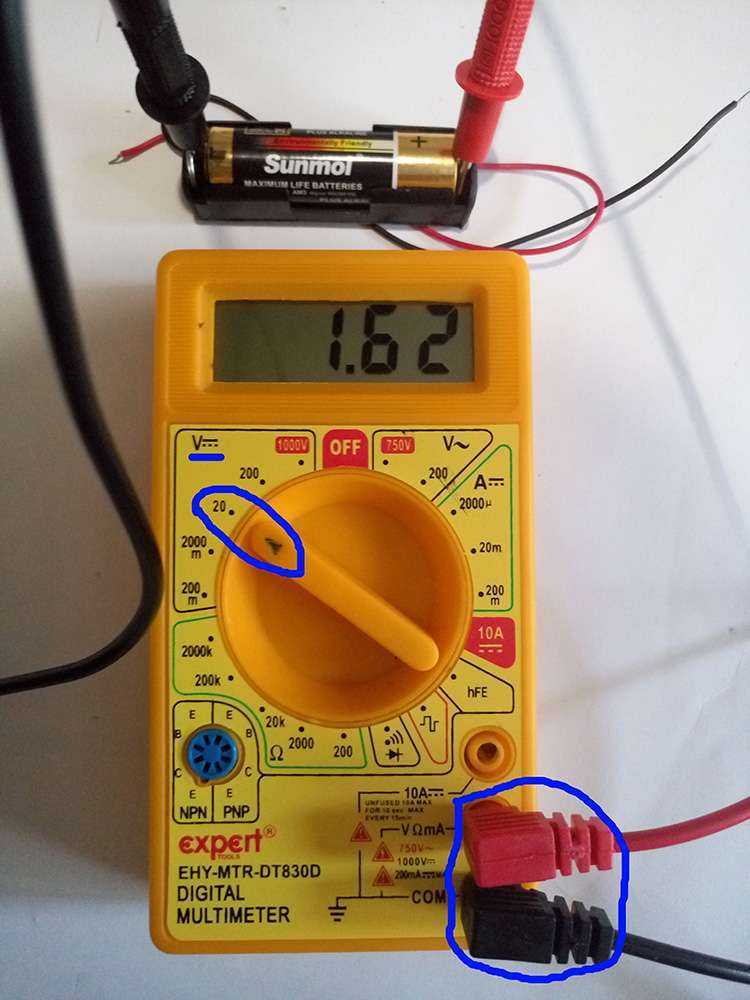

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.
5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.

Гальванометр устройство для измерения электрических параметров

Осциллограф применяется для проверки электронного оборудования

Стабилизаторы напряжения прибор, который обеспечивает стабильный уровень напряжения

Суммирующий усилитель выходное напряжение равно сумме его входных напряжений

Полевой транзистор могут использоваться в качестве выключателей, регуляторов тока или усилителей

Цифровой мультиметр: конструкция и работа

Содержание

1 Из чего состоит цифровой мультиметр
- 1.1 Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора
- 1.2 Как применяется мультипликатор в механических тестерах
2 Как работает цифровой мультиметр

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения – заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука – скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) – в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

Измерение напряжения.
Оценка величины переменного и постоянного тока.
Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.
Корпус мультиметра
Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит – оцениваемый элемент электрической цепи неисправен.
Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h₂₁. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных – постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

Объяснение измерений мультиметра

| Electronic Design

Перепечатано с разрешения Evaluation Engineering

Мультиметр или цифровой мультиметр (DMM) является одним из наиболее важных и распространенных элементов лабораторного оборудования. Мультиметры используются для проведения основных электрических измерений, связанных с законом Ома. Сюда входят такие измерения, как напряжение, ток, сопротивление и т. д. Мультиметры могут быть как портативными, так и настольными. Настольные мультиметры, как правило, обеспечивают более высокую точность, чем их меньшие портативные аналоги. Для этой цели в этой статье мы предположим, что используется настольный мультиметр.

Закон Ома Измерения мультиметром

Начнем с Напряжение постоянного тока , одного из самых простых и часто используемых мультиметровых измерений. Измерение напряжения постоянного тока используется для определения разности электрических потенциалов между двумя точками в цепи постоянного тока или «постоянного тока». Эта разница потенциалов измеряется в единицах [вольт постоянного тока]. Чтобы измерить напряжение постоянного тока с помощью настольного мультиметра, после его включения выберите режим «DC V».

Подсоедините щупы к мультиметру; положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки цепи.

Измерение напряжения переменного тока почти идентично измерению напряжения постоянного тока, однако этот режим используется для измерения потенциала напряжения между двумя точками цепи переменного или «переменного тока». Единицей измерения напряжения переменного тока является [вольт переменного тока]. Чтобы измерить напряжение переменного тока с помощью настольного мультиметра, выберите режим «AC V» и подключите щупы. Положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки на цепи 9. 2*р. Поскольку даже у проводов есть сопротивление, провода датчиков могут фактически добавить к наблюдаемому измерению сопротивления. По этой причине существует два различных режима измерения сопротивления: 2-проводной режим и 4-проводной режим.

Если вас не беспокоит добавочное сопротивление проводов датчика, двухпроводного измерения сопротивления будет достаточно. Это более простое измерение, а датчики менее сложны и дороги. При 2-проводном измерении подаваемый ток и наблюдаемое напряжение измеряются через одни и те же датчики.

Чтобы выполнить двухпроводное измерение сопротивления с помощью настольного мультиметра, выберите режим «Ом» или «Ом» и подключите щупы к портам «ВХОД HI» и «ВХОД LO». Убедитесь, что тестируемая цепь или устройство выключены. Затем прощупайте нужный участок цепи.

Если вам нужно максимально точное измерение сопротивления, вам нужно выполнить 4-проводное измерение сопротивления . При 4-проводном измерении используются 2 дополнительных датчика, отсюда и термин «4-проводной». Два провода используются для подачи тока, а два других используются для измерения напряжения. Это устраняет эффективное падение напряжения на сопротивлении проводов датчика, что делает измерение напряжения и, следовательно, результирующего сопротивления более точным.

Чтобы выполнить 4-проводное измерение сопротивления с помощью настольного мультиметра, выберите на мультиметре режим «Ом» или «Ом» (возможно, вам придется нажать эту кнопку несколько раз, чтобы убедиться, что выбран 4-проводной режим). Подсоедините первый набор датчиков к портам «INPUT HI» и «INPUT LO», а второй набор датчиков к портам «SENSE HI» и «SENSE LO». Убедитесь, что проверяемая цепь или устройство отключены, затем проверьте нужную область цепи, используя оба щупа «HI» на одной стороне компонента и оба щупа «LO» на другой стороне измеряемого компонента

Важно, чтобы цепь не была включена во время измерения сопротивления. Поскольку мультиметр измеряет сопротивление как вычисление наблюдаемого падения напряжения из-за подаваемого тока, включение цепи вызовет помехи при измерении сопротивления и приведет к неправильным показаниям.

Постоянный ток или постоянный ток измеряет однонаправленный поток электронов в цепи, и единицей измерения является [амперы постоянного тока]. Для выполнения любого измерения тока в цепи должен быть «разрыв», который затем замыкается мультиметром, позволяя току течь через сам мультиметр. Другими словами, измерение тока должно производиться последовательно с цепью; тогда как измерения напряжения и сопротивления выполняются параллельно со схемой.

Чтобы измерить постоянный ток с помощью настольного мультиметра, выберите режим «I DC» на мультиметре. Подсоедините положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Приложите щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство и запишите измерение постоянного тока.

Переменный ток или переменный ток — это измерение тока, который периодически меняет направление. Единицей измерения переменного тока является [ампер переменного тока]. Как и при измерении постоянного тока, переменный ток должен измеряться последовательно со схемой, чтобы позволить электронам проходить через мультиметр для выполнения измерения.

Для измерения переменного тока с помощью настольного мультиметра выберите режим «I AC», подключите положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Подсоедините щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство.

Одной из самых распространенных ошибок при измерении тока мультиметром является использование порта «мА» при измерении больших токов. При измерении токов свыше 200 мА лучше переключиться и использовать порт «10А», чтобы не перегорел предохранитель внутри мультиметра.

Дополнительные измерения мультиметра

Проверка диода — Мультиметры также можно использовать для измерения падения напряжения на диоде с прямым смещением. Для измерения падения напряжения на диоде мультиметр автоматически подает небольшое напряжение на щупы и увеличивает это напряжение до тех пор, пока два щупа не будут электрически соединены (т. е. диод станет проводящим и смещенным в прямом направлении). Единицей измерения для проверки диодов является [вольт постоянного тока].

Чтобы выполнить проверку диодов с помощью настольного мультиметра, установите мультиметр в режим проверки диодов, нажав кнопку с символом диода. Подключите положительный щуп к порту «INPUT HI», а отрицательный щуп к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство выключены. Приложите щупы к диоду (убедившись в соблюдении полярности), затем запишите падение напряжения на диоде.

Измерение непрерывности (или электрического соединения) с помощью мультиметра является чрезвычайно полезным инструментом отладки и устранения неполадок. Когда цепь не работает должным образом, одним из первых действий при обнаружении проблемы является проверка наличия всех ожидаемых соединений и отсутствия нежелательных коротких замыканий. Конечно, можно использовать режим измерения сопротивления мультиметра, чтобы проверить наличие этих соединений, но использование режима непрерывности делает это еще проще. Это связано с тем, что мультиметр издаст звуковой сигнал, если между щупами есть соединение с низким сопротивлением, поэтому вам даже не нужно отрывать взгляд от схемы, которую вы отлаживаете.

Важно проверить руководство вашего мультиметра, чтобы увидеть, где он рисует линию с точки зрения «низкого сопротивления», чтобы издавать жужжание непрерывности. Это сопротивление составляет около 20 Ом для многих мультиметров. Чтобы проверить непрерывность с помощью настольного мультиметра, установите мультиметр в режим непрерывности, нажав кнопку со звуковым символом. Подключите положительный щуп к порту «INPUT HI», отрицательный щуп к порту «INPUT LO» и убедитесь, что проверяемая цепь или устройство отключены. Проверьте различные точки цепи и прислушайтесь к звуковому сигналу непрерывности.

Частота

Мультиметры также можно использовать для измерения частоты сигнала переменного напряжения. Частота — это измерение количества циклов, повторяющихся в сигнале каждую секунду. Например, синусоидальная волна, которая повторяет 10 циклов каждую секунду, будет иметь частоту 10 Герц или Гц. Диапазон входных частот мультиметров может сильно различаться, поэтому убедитесь, что ваш мультиметр способен измерять сигналы более высокой частоты. Как и напряжение, измерение частоты выполняется параллельно цепи.

Использование специального частотомера рекомендуется при необходимости измерения высокочастотных сигналов с более высокой точностью. Чтобы измерить частоту с помощью настольного мультиметра, установите мультиметр в режим «FREQ», затем подключите положительный щуп к порту «INPUT HI», а отрицательный щуп к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство включено, затем прощупайте измеряемый компонент на предмет частоты.

В заключение
Выбор лучшего мультиметра может оказаться непростой задачей. Ценовые диапазоны могут сильно различаться в зависимости от бренда и характеристик. Обязательно изучите все факторы, которые необходимо учитывать при выборе настольного мультиметра.

Как работает цифровой мультиметр DMM » Electronics Notes

Понимание того, как работает цифровой мультиметр, поможет максимально использовать его преимущества и свести к минимуму влияние его недостатков.

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

При использовании цифрового мультиметра полезно иметь представление о том, как работает измерительный прибор. Таким образом, можно извлечь из него наилучшую пользу — понять, как работает цифровой мультиметр, выбрать оптимальные настройки и т.

д.

Ввиду того, что вместо аналоговых циферблатов используется цифровая технология, цифровой мультиметр работает совершенно иначе, чем старые аналоговые мультиметры. В цифровых мультиметрах используется технология аналого-цифрового преобразователя, а также они могут обеспечить гораздо больше возможностей измерения, поскольку добавление дополнительных измерений в базовую ИС не приводит к значительному увеличению стоимости.

Основными измерениями, выполняемыми любым мультиметром, являются амперы, вольты и омы (сопротивление), и многие цифровые мультиметры обеспечивают множество других измерений, включая емкость, сопротивление транзистора, зуммер непрерывности, температуру и т. д., в зависимости от конкретного измерительного прибора.

Типовой недорогой цифровой мультиметр

Принцип работы цифрового мультиметра — основы

При рассмотрении работы цифрового мультиметра необходимо понимать основные технологии, которые обычно используются.

Для цифрового мультиметра одним из ключевых процессов, связанных с этим, является аналого-цифровое преобразование.

Существует много форм аналого-цифрового преобразователя, АЦП. Однако тот, который наиболее широко используется в цифровых мультиметрах, DMM известен как регистр последовательного приближения или SAR.

Некоторые АЦП последовательного приближения могут иметь только 12-разрядные уровни разрешения, но те, которые используются в тестовом оборудовании, включая цифровые мультиметры, обычно имеют 16-разрядные или, возможно, более высокие уровни разрешения в зависимости от приложения.

Как правило, для цифровых мультиметров обычно используются уровни разрешения 16 бит со скоростью 100 тыс. отсчетов в секунду. Эти уровни скорости более чем достаточны для большинства приложений цифрового мультиметра, где обычно не требуются высокие уровни скорости. Как правило, для большинства стендовых или общих контрольно-измерительных приборов измерения необходимо проводить с максимальной скоростью несколько секунд в секунду, возможно десять в секунду.

АЦП регистра последовательного приближения, используемый в большинстве цифровых мультиметров

Как следует из названия, АЦП регистра последовательного приближения работает путем последовательного поиска значения входного напряжения.

Первый этап процесса заключается в том, что схема выборки и удержания производит выборку напряжения на входе цифрового мультиметра, а затем удерживает его постоянным.

При стабильном входном напряжении регистр начинается с половины значения полной шкалы. Обычно для этого требуется самый старший бит, MSB установлен в «1», а все остальные установлены в «0». Предполагая, что входное напряжение может находиться где угодно в диапазоне, средний диапазон означает, что АЦП устанавливается в середине диапазона, что обеспечивает меньшее время установления. Поскольку он должен перемещать только максимум полной шкалы, а не 100%.

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной емкости, выходной сигнал компаратора будет низким, и это заставит регистр установить уровень 0100. Если напряжение выше этого, регистр переместится на 0110, и так далее, пока не будет найдено ближайшее значение.

Видно, что преобразователям SAR требуется один аппроксимирующий цикл для каждого выходного бита, т.е. n-разрядный АЦП потребует n циклов.

Работа цифрового мультиметра

Хотя аналого-цифровой преобразователь является ключевым элементом измерительного прибора, чтобы полностью понять, как работает цифровой мультиметр, необходимо рассмотреть некоторые другие функции аналого-цифрового преобразователя, АЦП.

Хотя АЦП берет очень много выборок, общий цифровой мультиметр не будет отображать или возвращать каждую взятую выборку. Вместо этого образцы буферизируются и «усредняются» для достижения высокой точности и разрешения.

Буферизация и «усреднение» устраняют влияние небольших изменений, таких как шум и т. д. Шум, создаваемый аналоговыми первыми каскадами цифрового мультиметра, является важным фактором, который необходимо устранить для достижения максимальной точности.

Блок-схема работы цифрового мультиметра

Основным измерением является измерение напряжения: аналого-цифровой преобразователь преобразует аналоговое напряжение в цифровой формат, чтобы его можно было обработать схемой обработки.

Для измерения больших напряжений на входе АЦП могут быть выполнены делители напряжения. Это может привести к тому, что входное напряжение попадет в диапазон АЦП.

Аналогичным образом можно измерить ток, отслеживая напряжение на известном резисторе.

Таким образом, в цифровом мультиметре используются методы измерения, очень похожие на методы измерения аналогового измерителя, в которых используются последовательные резисторы и параллельные шунты.

Для измерения сопротивления требуется несколько иной подход, часто измеряя напряжение на резисторе через известное сопротивление из стабилизированного напряжения в измерителе.

Еще одним элементом цифрового мультиметра является дисплей. Вместо аналогового панельного измерителя в цифровых мультиметрах используется цифровой дисплей. Обычно это жидкокристаллический дисплей, поэтому будьте осторожны при использовании его на улице, если становится холодно, так как жидкокристаллические дисплеи не работают при температуре ниже 0°C.

Обычно дисплеи относительно большие, и все цифры можно легко увидеть. В темноте цифры могут быть труднее увидеть, но некоторые цифровые мультиметры имеют подсветку, обеспечивающую дополнительный свет в этих обстоятельствах.

Время измерения

Одна из ключевых областей понимания работы цифрового мультиметра связана со временем измерения. Помимо основного измерения, есть ряд других необходимых функций, и все они требуют немного времени. Соответственно, время измерения цифрового мультиметра, DMM, не всегда может показаться простым.

Всегда лучше дать цифровому мультиметру время для стабилизации, хотя в большинстве случаев скорость, с которой выполняются измерения, очень высока и не будет беспокоить ручного пользователя. Если используются цифровые мультиметры с компьютерным управлением, для этого может потребоваться добавить в программу немного дополнительного времени. Эти автоматические цифровые мультиметры, как правило, представляют собой настольные коробки, а не ручные ручные.

Общее время измерения для цифрового мультиметра состоит из нескольких фаз, на которых выполняются различные действия:

Время переключения: Время переключения — это время, необходимое прибору для стабилизации после переключения входа. Сюда входит время установления после изменения типа измерения, т.е. от напряжения до сопротивления и т. д. Он также включает время установления после изменения диапазона. Если автоматическое определение диапазона включено, измеритель должен будет выполнить настройку, если требуется изменение диапазона.
Время установления: После того как измеряемое значение будет применено к входу, для его установления потребуется определенное время. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом или, как правило, для стабилизации схемы и прибора.
Часто видно, что показания счетчика совпадают с окончательными показаниями. Это не является чем-то необычным, и необходимо дать время, чтобы счетчик установился и были получены устойчивые показания.
Время измерения сигнала: Это базовое время, необходимое для проведения самого измерения. Для измерений переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения. Например, для минимальной частоты 50 Гц требуется апертура, в четыре раза превышающая период, т. е. 80 мс для сигнала 50 Гц или 67 мс для сигнала 60 Гц и т. д.
Время автоматического обнуления: Некоторые цифровые счетчики, как правило, цифровые мультиметры более высокого класса, имеют функцию, известную как автоматическое определение диапазона. При использовании в этом режиме необходимо только выбрать тип проводимого измерения: ампер постоянного тока, ампер переменного тока; напряжение постоянного тока; Напряжение переменного тока и т.
д. Помимо этого, измеритель самостоятельно установит диапазон в соответствии с входным напряжением.
При выборе автоматического выбора диапазона или изменении диапазона необходимо обнулить счетчик для обеспечения точности. Как только выбран правильный диапазон, автообнуление выполняется для этого диапазона. Хотя обычно он довольно короткий, в некоторых случаях его можно заметить.
Время калибровки АЦП: В некоторых цифровых мультиметрах периодически выполняется калибровка. Это необходимо учитывать, особенно если измерения проводятся под автоматическим или компьютерным управлением.

Концепция работы цифрового мультиметра относительно проста, но можно понять, что измерение переменных сигналов или прерывистых напряжений может дать необычные результаты. Также важно правильно выбрать время, в течение которого можно проводить измерения. Понимание того, как работает цифровой мультиметр, позволяет принимать более обоснованные решения, подобные этим и другим, при использовании цифрового мультиметра.
