Как работает печь на отработанном масле
Печь на отработке своими руками
Отработанное масло, или «отработка», как его часто называют в обиходе, это, по сути дела, отходы. Отходы нефтяных продуктов. Поэтому идея народных умельцев, разработавших удачную конструкцию печи, работающей на этом, казалось, «бросовом» материале, была незамедлительно подхвачена и развита, обросла полезными деталями, и сегодня такое устройство уже представляет собой вполне эффективное оборудование для обогрева помещений.
Содержание
- Что такое «отработка»
- Принцип действия
- Схема печи на отработке
- Плюсы
- Минусы
- Цена вопроса
Печка на отработанном масле была разработана с целью использовать отходы нефтепродуктов.
Даже предлагаются варианты с возможностями водяного контура, что делает применение такой печи еще более привлекательным в глазах потребителей.
С моей точки зрения, имеет смысл разобраться в данной схеме отопления, понять ее реальные преимущества и конкретные недостатки.
Как уже сложилось в нашей традиции, для тех, кто в данный конкретный момент не готов углубиться детально в рабочие процессы данной конструкции, а хотел бы отложить это дело на потом, когда появится побольше времени, предлагаю для начала ознакомиться с небольшим тематическим видео, дающим хорошее представление о конструкции:(Но впоследствии все-таки изучите тему подробнее с помощью нашей статьи и дополнительных видео!):
Что такое «отработка»
Для работы многих механизмов, машин, агрегатов или отдельных узлов с целью повышения ресурса (увеличения срока службы) используются различные виды технического масла. В процессе эксплуатации механизма мало-помалу происходит постепенное изменение его заявленных характеристик. Также и масло постепенно теряет свои изначальные свойства, в частности, под воздействием высоких температур и давления, разного рода химических, в т.
ч. окислительных процессов (что вызывается перманентным контактом с кислородом из воздуха. Этот процесс ухудшения свойств также может усиливаться из-за каталитического действия контактирующих материалов. В результате масло неизбежно утрачивает свои прежние качества, переходя в состояние «отработанного», или, как его часто у нас называют, в «отработку».
Говоря об отработке, естественно, подразумевают такое состояние масла, когда оно уже не соответствует предъявляемым требованиям своего функционального назначения. Это может вести к заметному ухудшению характеристик объекта эксплуатации, иногда даже возможна полная утрата его работоспособности. Проблема утилизации отработки в обществе важна — она считается токсичной, и ее попадание в среду обитания нежелательно. Сжигать отработанное масло в качестве топлива, как это придумали с печами на отработке, вероятно, не самый худший вариант по сравнению со сбросом в канализацию или другие общие места.
Хотя с экологическими проблемами здесь еще предстоит поглубже разобраться.
Принцип действия
Многих интересует, как работает такая печь. Чтобы не рассуждать долго о принципах действия печи на отработке, предложу посмотреть небольшое видео на эту тему, а затем можно вернуться к остальным вопросам и проблемам.
Итак, если вы посмотрели ролик, то более или менее поняли, как это в целом работает. Понятное дело, взяться за изготовление любого типа печи – дело крайне непростое и более того ответственное. Печка на отработке в данном случае не исключение. Итак, как вы уже видели, изготавливается этот агрегат из пары разных емкостей, которые впоследствии соединяют между собой специальной трубой. Труба не простая — в ней просверлено множество отверстий. Что касается нижней части печи, то она в одно и то же время представляет собою и топливный бак, и топку.
При выходе печи на должный режим горения, она может нагреваться до весьма высоких температур, вплоть до 700-800 градусов.
Грамотная конструкция печи подразумевает длительное горение. Объем у нижней части печки делается порядка 8-15 литров. В таком случае печь сможет работать продолжительно (до 12-20 час.). В нижней емкости делается специальное отверстие-крышечка, которое нужно как заливная горловина. Кроме того, с помощью этого отверстия выполняется регулирование интенсивности горения.
Схема печи на отработке
Две свариваемые основные детали печи, работающей на отработанном масле
Схема печи на отработке, показывающая наглядно ее устройство
Схемы и чертежи для изготовления своими руками печи на отработанном масле
Схему печи на отработанном масле и ее практическую сборку своими руками можно посмотреть на видео:
Ради объективности подхода к данной конструкции надо честно посмотреть на ее преимущества и недостатки.
Плюсы
Главным плюсом данного устройства называют экономичность. И простоту конструкции. Это всё правда. Некоторые деятели отмечают также, что при правильном устройстве печи при сгорании масла нет выбросов дыма и и нет копоти. С этим надо еще разбираться. Что касается «правильного» устройства, то с этим не все готовы как следует считаться, а надо бы.
Итак, эта печка не является сложной конструкцией. И отсутствие в ней сложных деталей (как то капельницы, форсунки и т. д.) позволяет ее эксплуатацию даже при сильных морозах. Приятно то, что у нее практически ничто не ломается, просто нечему выходить из строя.
К такой печи иногда подключают и отопление — это возможно. На печь устанавливают бак, у которого вверху делают вывод в систему, «обратка» же вновь возвращается в бак. Схема проста и незатейлива. Она позволяет исправно регулировать отопление. Кроме того, экономит газ и электроэнергию.
Разжигается печь просто. Это ясно и из видеоролика. Если пробовать самому, то через отверстие для заливки масла или подачи воздуха можно засунуть бумагу, залить около 1 л масла и поджечь.
В следующие 5-10 минут масло начнет закипать и самовозгораться. Время от времени надо будет подливать в ёмкость 5-7 л масла.
Привлекает мобильность печи. Ее легко демонтировать и переносить-перевозить. Ну и возможность готовить на ее поверхности тоже не лишняя.
Минусы
К явным минусам надо отнести такие, как необходимость обязательной установки дымохода. И он должен быть длинным — не меньше 4 м. У дымохода также не должно быть горизонтальных участков.
Кроме того, печь на отработанном масле требует тщательной очистки и дымохода и самой ёмкости для масла от скопившихся отходов — не реже чем еженедельно. Вообще чем чаще — тем лучше.
Всё это решаемо. Иногда изготавливают съемный дымоход, с которого можно легко смахнуть сажу.
Обогрев помещений отработанным маслом сопряжен с таким сложностями, как необходимость это самое масло где-то брать (на этом остановлюсь чуть ниже), а также с хранением, поскольку хранить его нужно в тепле. На улице емкость с маслом не поставишь — оно попросту замерзнет.
Значит, понадобится еще обогреваемое хранилище либо бак надо зарывать на глубину промерзания в землю.
Иногда спрашивают о пожарной безопасности. В принципе эта печка не более опасна, чем обычная бытовая газовая печь. Дело в том, что сама-то отработка не возгорается, горят ее пары, а огонь — внутри, на поверхность не вырывается.
Цена вопроса
Коснусь этого момента, чтобы было на берегу понятно всем тем, кто не в теме. Многие нынче эксплуатируют миф о дешевизне отработки — иные недобросовестные продавцы таких устройств утверждают, что это, мол, практически халявное топливо. Это не соответствует реальности.
Что касается пресловутой дешевизны отработки, то, как это ни парадоксально, с одной стороны, частники действительно нередко выливают ее куда ни попадя, а с другой, нынче, когда нефть дорогая и многие компании освоили технологии разложения отработки, производя из нее бензин и дизельное топливо, ее просто-напросто выкупают у тех же автосервисов. Более того, сегодняшние автосервисы обязаны заключить договора с компаниями, занимающимися утилизацией.
Кроме того, неочищенное масло из автосервисов не вполне подходит для котлов. Дело в том, что в нем присутствует много разных примесей и мусора. Оно неоднородно. В нем содержатся вода, спирты и этиленгликоль. Такой отработкой все фильтры и форсунки горелки быстро засоряются. Для котла отработанное масло надо очищать, отстаивая и фильтруя. Делать это в домашних условиях? — Проблематично.
Один литр очищенной отработки в Москве с доставкой стоит не так дешево, как хотелось бы. Вот и получается, что если покупать отработку, это получается немногим выгоднее той же солярки.
Печь на отработанном масле своими руками — виды конструкций, чертежи | Печь на отработке — Строительство дома, ремонт в квартире, все для дачи
Многим автомобилистам, владеющим легковым или грузовым автомобилем известна проблема утилизации так называемого отработанного масла. Оно представляет собой отслужившее положенный срок масло, заливаемое в систему смазки двигателя. Полученный продукт, имеющий искусственное (синтетика) или природное (продукт переработки нефти) происхождение обладает достаточно высокой температурой горения.
При этом воспламеняется не сама жидкость, а выделяемые при ее кипении газы. Это позволяет использовать данное свойство для организации отопления. Необходимо лишь самостоятельно изготовить печь на отработанном масле или приобрести готовый образец.
Различные конструкции печей на отработке
В рамках данной статьи мы постараемся ознакомить вас не только с возможными вариантами этого изделия, но и раскроем технологию самостоятельного изготовления печи.
Применение различных дополнительных приспособлений, регулирующих количество подаваемого в зону горения топлива, позволяет получать автономные системы отопления, которые могут найти широкое применение в частных или общественных гаражах, мастерских по ремонту и обслуживанию автомобилей и мотоциклов, а так же в жилых домах и теплицах.
Одним из положительных аспектов в пользу выбора печей на отработанном масле для обогрева различных хозяйственных помещений является очень низкая стоимость топлива, а при наличии большого количества автомобилей (автобаза, автомастерская) оно полностью бесплатно.
Качество машинного масла как смазывающей и охлаждающей жидкости после его использования в двигателях внутреннего сгорания резко снижается. Это связано с засорением его частицами металла, а так же работой в условиях высоких температур, связанной с принципом действия главного энергетического агрегата автомобиля. Попадание масла в почву или водоемы чревато гибелью большого количества полезных микроорганизмов, рыб, водоплавающих птиц и ряда животных. Таким образом, перед автопредприятиями различного уровня возникает проблема хранения, вывоза и утилизации переработанных масел. Применение печей на отработке не только ликвидирует эту проблему, но и позволяет значительно сэкономить на отоплении помещений.
Рассмотрим некоторые наиболее распространенные конструкции печей, которые вполне подойдут для самостоятельного изготовления.
Первый вариант изготовлен из прямоугольных емкостей, сваренных из листовой стали толщиной не менее трех миллиметров. Особенностью данной печи является наличие отдельной емкости для заливки масла, из которой жидкость самотеком подается в зону горения.
Сама печь на отработке выполнена со съемной крышкой, в которую вмонтирована труба обогатителя. Это позволяет значительно облегчить процесс очистки внутреннего пространства камеры сгорания масляных паров от твердых продуктов горения. Своеобразные салазки из профилированной стальной трубы значительно повышают мобильность приспособления.
Промышленный образец печи, работающей на отработанном масле
Следующий вариант печи (см. рис. ниже) представлен промышленным образцом. При этом не сложно изготовить его самостоятельно. Особенностью подобных конструкций является увеличенный объем зоны горения, что связано с отсутствием дополнительной емкости для подачи топлива. Это приводит к необходимости периодического добавления порций масла в топку печи.
Еще один вариант печи на отработанном масле отличается от предыдущих наличием электронагнетателя воздуха, роль которого играет вентилятор. Значительное увеличение количества кислорода в зоне горения приводит к повышению температуры горения и более полному сгоранию топлива без образования сажи и копоти.
Не смотря на обилие различных вариантов внешнего устройства подобных агрегатов, внутреннее их строение принципиально друг от друга практически ничем не отличается. Обязательным элементом печи является емкость для топлива, в котором и происходит непосредственный процесс горения. Для активизации реакции окисления масляных газов необходим приток достаточного количества кислородсодержащей газовой смеси – воздуха.
Для решения подобной проблемы применяют два варианта. При первом используется электрический вентилятор. При втором над емкостью с маслом монтируют вертикальный обогатитель, представляющий собой толстостенную трубу с толщиной стенок не менее 4 миллиметров, имеющую большое количество сквозных отверстий диаметром 8-10 миллиметров. Использование первого варианта требует не только наличия в отапливаемом помещении или теплице источника электроэнергии, но и определенных дополнительных финансовых расходов на ее затраты для работы вентилятора. Вторая система позволяет использовать печи на отработке в неэлектрифицированных помещениях.
Строение теплообменника печи
Еще одним часто применяемым узлом подобных обогревательных агрегатов является своеобразный рефлектор, представляющий собой невысокую емкость с установленными в ней стальными пластинами прямоугольной формы плоскими или согнутыми дугообразно.
Основная функция рефлектора состоит в значительном повышении теплоотдачи раскаленных газообразных продуктов горения в окружающий печь воздух отапливаемого помещения, путем принудительного прогона потока воздуха, нагнетаемого вентилятором.
Значительно повышают эксплуатационные свойства подобных отопительных систем выносные емкости для отработки, оснащенные регулируемыми системами подачи топлива. Например, на приведенном выше образце, отрегулировав краном напор истечения жидкости из емкости можно существенно снизить расход топлива при необходимом оптимальном режиме работы печи.
Пошаговое изготовление печи
Разберем процесс изготовления одного из вариантов печи своими руками.
Его особенностью являются цилиндрическая форма рабочих емкостей и отдельно расположенная ванна для заливки масла.

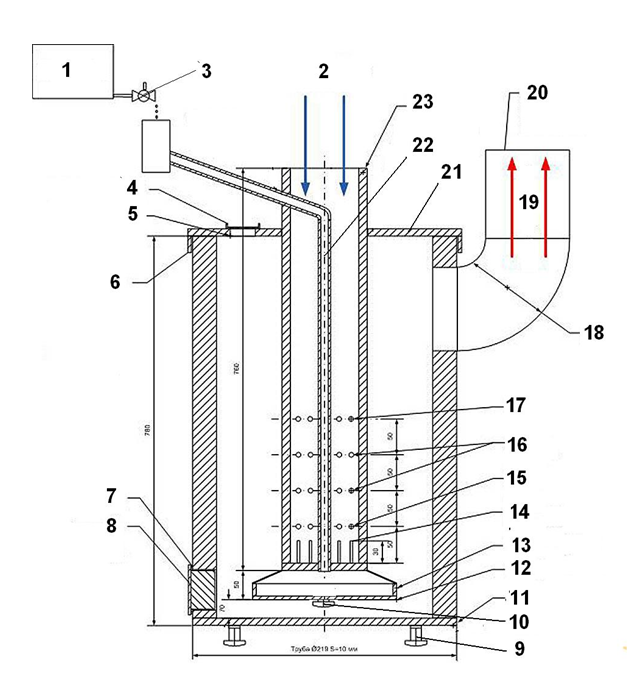

Для облегчения процесса изготовления приведем чертеж отдельных элементов печи. Для увеличения нажмите на картинку.
В левой части указано подетальное устройство самой камеры сгорания, опирающейся для максимальной устойчивости на три стойки, изготавливаемые из кусков стального уголка 25 х 25 мм. В правой части чертежа расположены детали рефлектора. Для изготовления боковых кольцеобразных стенок узлов удобно использовать части какой-либо толстостенной емкости. Соединение деталей печи выполняется с помощью сварного шва.
Для обеспечения самотека масла в зону горения за счет принципа сообщающихся сосудов, масляная ванна соединяется с печью патрубком, сваренным или согнутым из стальной водопроводной трубы диаметром около дюйма.
При эксплуатации агрегата необходимо постоянно следить за тем, чтобы часть патрубка, находящаяся в масляной емкости не оголялась.
В противном случае печь может погаснуть.
Для розжига отработанного масла в печи, а так же регулировки количества притока воздуха в топочной камере необходимо изготовить отверстие диаметром 50 миллиметров, перекрываемое стальным затвором. Во избежание возможного воспламенения масла в открытой емкости от работающей печи или во время розжига, ванну необходимо отгородить стальной шторкой небольшой толщины.
Для осуществления нагрева и подачи воздуха в требуемое помещение непосредственно на верхний корпус печи может быть установлен дополнительный рефлектор из корпуса равного диаметра и двух труб для подвода холодного воздуха и отвода нагретого.
Подключение печи на отработке к вентилятору
Обеспечить достаточный напор воздуха для его движения в соседнее помещение, в котором по тем или иным причинам установка печи не возможна, осуществляется с помощью электровентилятора достаточной мощности.
Рассмотрим еще один пример изготовления своими руками установки работающей отработанном масле , который под силу любому домашнему мастеру, владеющему сварочным аппаратом, болгаркой, а так же знакомым с принципами соединения современного сантехнического оборудования.
Другая конструкция печи на отработанном масле
Основным элементом данной конструкции является прямоугольный корпус, состоящий из двух частей, изготовленных на основе каркаса из стальной профилированной трубы и листовой стали достаточной толщины.
Каркас печи соединяется сварочным швом из деталей, нарезанных с помощью угловой шлифмашинки с установленным диском по металлу. Для достижения оптимальной геометрической формы длина параллельно устанавливаемых отрезков стального профиля должна быть равна, а торцевые спилы должны быть перпендикулярны продольной оси. Кожух корпуса может быть приварен к каркасу или присоединен к нему с помощью заклепочного соединения.
Как следует из изображения, расположенного выше, данная печь относится к агрегатам с искусственным нагнетанием воздуха. Для этих целее в ней используется электровентилятор, вмонтированный в верхнюю откидную часть корпуса.
Следующий узел, заслуживающий достаточно пристального внимания – воздуховод, выполненный в виде отрезка стальной трубы, имеющий в верхней части не только приваренную стальную шайбу-крышку, ограничивающую внутреннее пространство дымохода, но и топливопровод, роль которого играет стальная водопроводная труба, оснащенная уголком для присоединения гибкой подводки для подачи масла.
С целью обеспечения постоянного притока воздуха в зону горения масляных паров, воздухопровод имеет большое количество отверстий в стенках. В связи с тем, что подача воздуха осуществляется принудительно, что создает достаточно высокое давление внутри трубы, диаметр отверстий гораздо меньше, чем при применении безнапорной подачи воздушной смеси. В верхней части камеры горения выполнено отверстие для присоединения дымохода.
Отдельно несколько слов следует сказать о разжигании печи на отработке при ее использовании. Масло можно отнести к трудновоспламеняемым жидкостям. Для того, чтобы поднять его температуру до уровня кипения, что приводит к выделению сравнительно легковоспламеняющихся паров, рекомендуем применять небольшой объем легковоспламеняющихся жидкостей. Для этого на поверхность налитой в зону горения части отработанного масла налейте около 200-300 миллилитров жидкости для розжига костров или дизельного топлива и заложите некоторое количество бумаги или ветоши.
После того, как твердая растопка пропитается горючей жидкостью, осторожно подожгите ее с помощью лучины. Через несколько минут масло разогреется до температуры кипения и печь войдет в стационарный режим работы.
При эксплуатации печи не забывайте о соблюдении правил безопасности. Рядом храните углекислотный огнетушитель на случай экстренного тушения. Планируемое тушение можно выполнить, перекрыв подачу топлива в зону горения и подождав, когда помещенная в печь порция отработанного масла полностью выгорит.
И напоследок демонстрация работы печи с вентилятором:
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂
Обогреватели на отработанном масле: как это работает и что в этом для вас?
С ростом количества разговоров об опасностях изменения климата все больше людей выступают за экологически безопасные методы во всех аспектах жизни.
Возможность повторного использования того, что в противном случае было бы отходами, является одним из первых шагов, рекомендуемых для уменьшения углеродного следа. Это проложило путь к инновациям и использованию нагревателей на отработанном масле для ограничения количества отходов в окружающей среде.
Кроме того, это оборудование, которое может обеспечить отопление вашего объекта с помощью отработанного масла собственного производства. В некотором смысле это называется «бесплатное тепло», что важно из-за роста стоимости счетов за электроэнергию, генерируемую отопительными приборами. Прочтите здесь, чтобы узнать больше о том, как это может помочь вам в использовании.
Что необходимо знать об использовании нагревателя на отработанном масле
Как работает нагреватель на отработанном масле? (Источник изображения: Youtube)
Если вы хотите перевести свой дом или коммерческое помещение на систему отопления на отработанном масле, вот некоторые вещи, которые вам необходимо знать:
Тип используемого масла
обогрев.
Это относится к любому отработанному маслу, которое больше нельзя использовать повторно для той цели, для которой оно изначально предназначалось.
Вы также можете использовать любой тип масла, например, трансмиссионную жидкость, моторное масло, дизельное топливо или гидравлическое масло. Обязательно ознакомьтесь с руководством по использованию отработанного масляного обогревателя, чтобы узнать, какие типы масел доступны для использования.
Экологичный вариант
Когда масло становится непригодным для использования, его часто можно выбросить обратно в окружающую среду. Это становится опасным материалом для животных и других видов диких животных. Вместо того, чтобы выбрасывать их, вы можете использовать отработанное масло для питания системы отопления в вашем доме или коммерческой недвижимости.
Это происходит в таких местах, как склад или другие объекты. Другой доступный экологически чистый вариант — пожертвовать их нефтяному месторождению за пределами площадки.
Таким образом, он отвечает за переработку или безопасное сжигание.
Инновационный процесс
Отработанное масло сливается в бак на горелке системы отопления. После заполнения бака отработанным маслом включается электродвигатель и начинает работать вентилятор. Вентилятор отвечает за втягивание воздуха в сопло. Затем отработанное масло прокачивается через фильтр, а отфильтрованное масло направляется в горелку.
Горелка устанавливает нужную температуру масла и превращает его в туман, который подается в сопло. Это позволяет обмениваться теплым воздухом и выбрасывать его в помещение. Любой оставшийся газ выпускается через вентиляционное отверстие в дымоход.
Законность
Агентство по охране окружающей среды строго устанавливает, какие типы отработанных масел можно использовать для этой системы отопления. Обязательно внимательно следуйте им, чтобы в процессе не выделялись вредные газы в воздух.
Где купить обогреватель на отработанном масле
Как работает нагреватель на отработанном масле? (Источник изображения: Instructables)
Если вы хотите использовать нагреватель, работающий на отработанном масле, вы можете обратиться в компанию PSI Systems Inc, чтобы получить необходимое вам решение.
Мы можем предоставить жилое или коммерческое оборудование для выполнения основных коммунальных услуг и функций, таких как уборка и отопление.
Если вы находитесь на рынке бывших в употреблении масляных обогревателей, мы вас обеспечим! Вы можете узнать, почему их называют обогревателями с «зеленой» энергией и зачем они вам нужны здесь. Если у вас есть какие-либо вопросы о выборе правильной системы для ваших нужд, не стесняйтесь обращаться к нам.
Как работают обогреватели на отработанном масле?
Если ваш бизнес производит отработанное масло, вы знакомы с испытаниями и невзгодами, связанными с его утилизацией. Работа с высокотоксичными веществами подвергает вас высокому риску, поэтому минимизация этого в ваших интересах как владельца бизнеса. Переработка отработанного масла — хороший вариант, который рассматривают многие владельцы бизнеса, поскольку отрасли ищут способы быть более экономичными и экологически чистыми. Наши нагреватели Clean Burn — идеальное решение, если вы заинтересованы в переработке отработанного масла.
Давайте поговорим о том, как работают наши нагреватели, работающие на отработанном масле, чтобы вы могли узнать о преимуществах переработки отработанного масла для получения тепла, которые может предложить вашему бизнесу.
Clean Burn — лидер отрасли, предлагающий запатентованную технологию, предлагающую самую эффективную систему на рынке. Являясь единственным авторизованным дистрибьютором Clean Burn, мы с гордостью предлагаем нашим клиентам преимущества этих нагревателей, работающих на отработанном масле. Давайте рассмотрим некоторые особенности наших печей и котлов, которые выделяют эти системы.
Преимущества Clean Burn
Технология Clean Burn включает лучший в отрасли теплообменник, усовершенствованную горелку, насос-дозатор и другие детали, которые делают ее самой эффективной системой отопления на рынке.
Теплообменник
Теплообменник, из которого состоят все наши нагреватели, работающие на отработанном масле, представляет собой запатентованную технологию, максимально увеличивающую площадь поверхности, контактирующей с камерой сгорания.
Это увеличивает скорость нагрева помещения. Если сравнить наш теплообменник с традиционной доменной печью, то площадь поверхности нагревателя, работающего на отработанном масле Clean Burn, примерно на 200 % больше для улавливания тепла сгорания. В конечном счете, все сводится к большему теплу от меньшего количества масла.
Усовершенствованная горелка
При работе с нагревателем, работающим на отработанном масле, вы должны предварительно нагреть масло, чтобы правильно зажечь его. Наша горелка разработана специально для сжигания отработанных масел с учетом процесса предварительного нагрева, однако она также может работать и со стандартным мазутом. Блок предварительного нагрева нагревает масло и воздух до одинаковой температуры для повышения эффективности сгорания. Эта предварительно нагретая смесь воспламеняется в удерживающей головке горелки, куда добавляется дополнительный воздух для горения, помогая нагревателям, работающим на отработанном масле, легко контролировать пламя.
Специальная удерживающая головка создает большую турбулентность воздуха для создания более крупного и эффективного пламени.
Насос-дозатор
Большинство обогревателей, работающих на отработанном масле, оснащены пластиковыми шестернями и электродвигателями, для которых требуется охлаждающий вентилятор. Это не очень эффективно и приводит к короткому жизненному циклу. Насос-дозатор Clean Burn изготовлен из высокопрочных стальных шестерен, помещенных в масляную ванну для обеспечения длительного срока службы. Каждый из наших нагревателей, работающих на отработанном масле, поддерживает постоянный поток масла на основе индивидуально установленных передаточных чисел и скоростей насоса, улучшая общую производительность.
The Swedged Construction
Традиционно нагреватели на отработанном масле изготавливаются с помощью сварки. Эти сварные соединения подвержены растрескиванию и разрушению в среде камеры сгорания. Вместо сварки наших нагревателей, работающих на отработанном масле, мы используем клин для соединения металлических деталей.
