Как расключить выключатель — Всё о электрике в доме

Как подключить двухклавишный, одноклавишный и проходной выключатель света

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

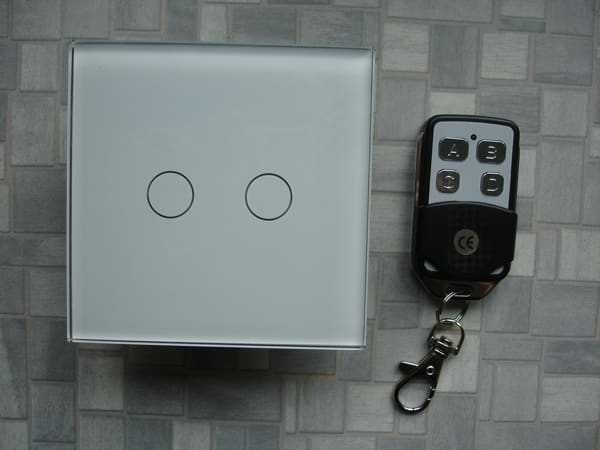

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

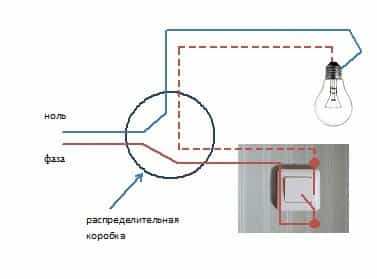

Фото — подключение одноклавишника

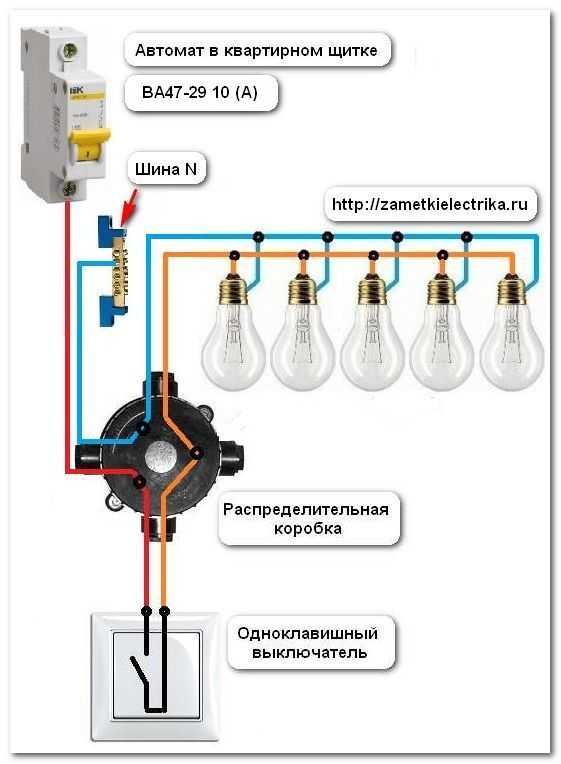

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

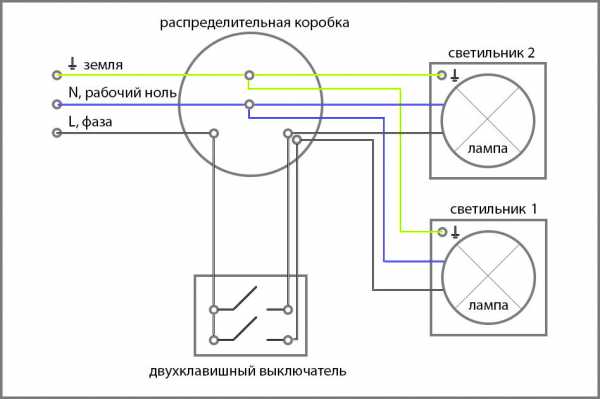

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

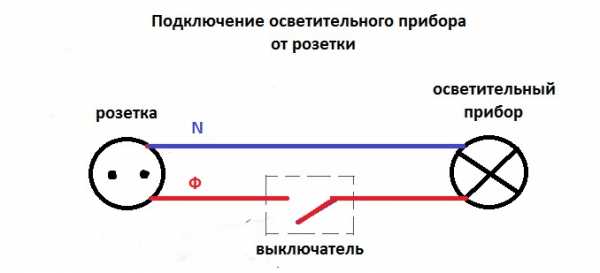

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Видео: как поменять выключатель

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя

  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

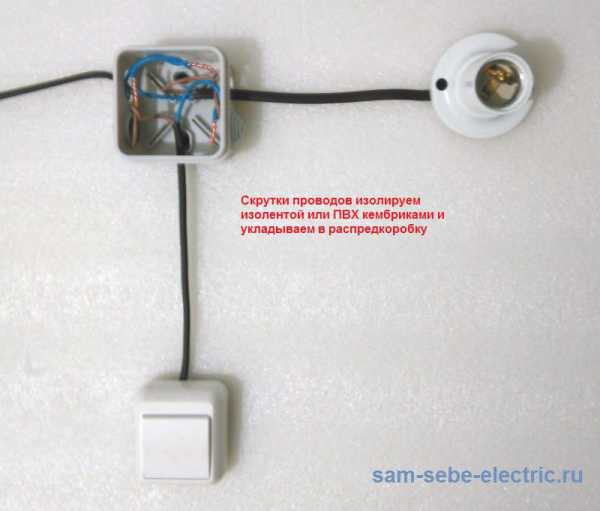

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как самостоятельно подключить двойной выключатель?

Перед началом каких-либо работ, связанных с монтажом или подключением двухклавишного выключателя, необходимо ознакомиться с базовыми особенностями его устройства. Внешний вид устройства является стандартным и привычным для пользователей: 2 кнопки в пластиковой рамке.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

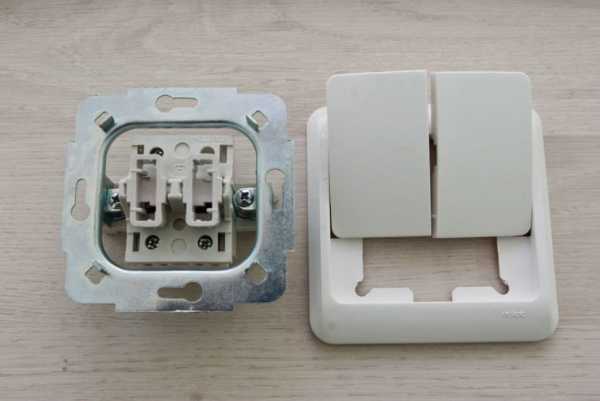

  1. Для наглядного изучения и понимания устройства двойного выключателя. рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
  2. Первая клемма. на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
  3. Контакты обладают соединением с выходными клеммами. к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
  4. В устройство любого выключателя обязательно входят специальные механизмы. снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
  5. В некоторых современных моделях имеются винтовые зажимы. состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными одноклавишными устройствами.

Схема подключения и особенности

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

  1. Первоначально. необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом. чтобы центральный контакт располагался в нижней части.
  4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод. выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода. каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя. эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После того, как все соединения завершены. можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

  1. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм. поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
  2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
  3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
  4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

  1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
  2. Отвертка с индикатором фазы. которую при необходимости можно заменить мультиметром.
  3. Специальные кусачки. позволяющие перекусывать провода.
  4. Пассатижи.
  5. Рулон изоляционной ленты.
  6. Колодки. в которых проводники зажимаются при помощи болтов.
  7. Изолирующие зажимы любого типа.
  8. Нож с острым лезвием. который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

  1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
  2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
  3. Если происходит установка модульной разновидности. то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
  4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
  5. В рамку вставляются клавиши.
  6. После возобновления подачи электричества. систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

  1. Перед проведением каких-либо работ. в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
  2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
  3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Как самостоятельно подключить люстру?

  • Розетка с выключателями в одном корпусе: подключение и лучшие модели

  • Руководство о том, как подключить электросчетчики

    Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

    Как подключить проходной выключатель (управление светом из двух и более точек)

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

    Расключение проводов на проходном выключателе

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

    1. Ноль (и заземление, если есть) заводится сразу на лампу.
    2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
    3. Вход второго подается на свободный провод лампы.
    4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
    5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

    Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Источники: http://www.asutpp.ru/osveshhenie/kak-podklyuchit-vyklyuchatel-sveta.html, http://slarkenergy.ru/provodka/vykluchateli/kak-podklyuchat-dvojnye.html, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel

  • electricremont.ru

    Как подключить выключатель с одной клавишей своими руками

    Трудно даже представить сейчас человеческое существование без освещения, и соответственно, без выключателей, которыми это освещение приводится в действие. Ребёнок, научившись ходить и дотягиваться до выключателя, щёлкает им непрерывно, удивляясь появлению света, как какому-то волшебству или чуду. Но мы то, взрослые люди, отлично знаем, что в основе такого волшебства лежат законы физики и электротехники. На основе этих знаний познакомимся поближе с выключателем, его основной функцией, разновидностями и конструктивным исполнением, а также поговорим о том, как подключить выключатель света.

    Основная функция

    Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

    В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

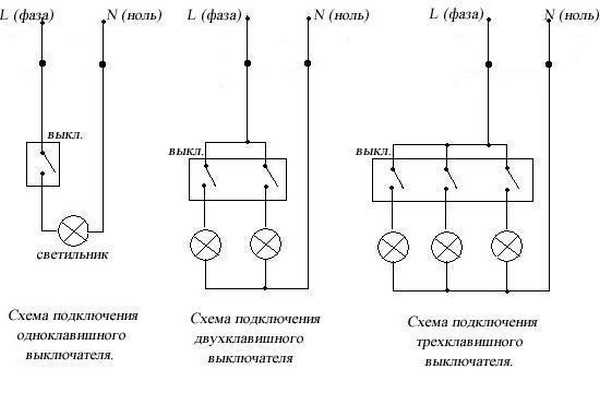

    Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

    Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

    1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
    2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.

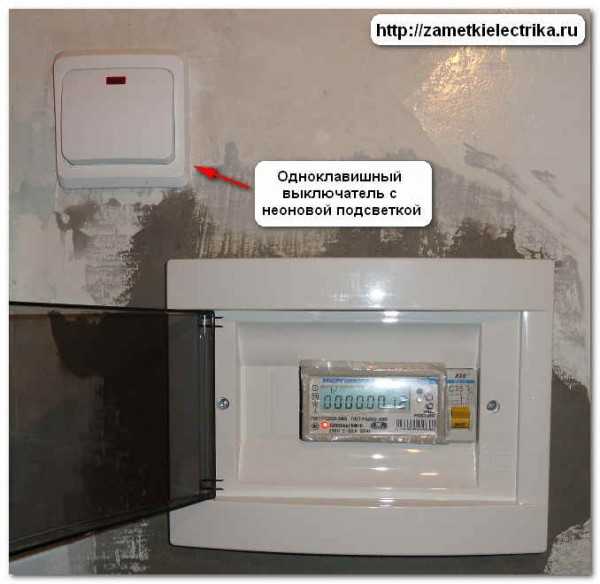

    3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

    О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

    Разновидности

    Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

    1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
    2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

    Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

    Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

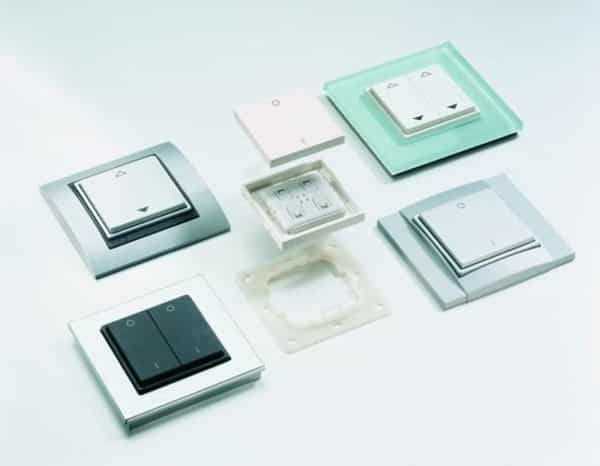

    Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.

    Устройство и принцип действия

    Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

    Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

    Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

    Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

    1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
    2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

    Необходимые инструменты и материалы

    Перед тем, как выполнить подключение выключателя света, в комнате должна быть сделана разводка электрических проводов и подготовлено место (отверстие) в стене, куда непосредственно будет монтироваться коммутационный аппарат. Если этого нет, для начала вам придётся сделать штробы в стене (для прокладки электрического провода) и смонтировать распределительную коробку (в ней будут производиться соединения проводов). Для этого запаситесь следующими материалами и инструментами:

    • Шпаклёвкой или алебастром.
    • Перфоратором и болгаркой с кругом по бетону.
    • Шпателем и ёмкостью для замешивания раствора.

    Есть вариант немного проще – отыскать в комнате ближайшую установленную распределительную коробку и произвести подсоединение проводов в ней.

    Имейте в виду! Распределительные коробки всегда монтируются под потолком (на расстоянии 10-30 см от него), поэтому для работы вам обязательно понадобится стремянка.

    Чтобы самостоятельно произвести элементарный монтаж, а потом проверить, насколько правильно выполнена схема подключения выключателя к лампочке, вам понадобятся следующие материалы и инструменты:

    • Выключатель с одной клавишей внутреннего исполнения.
    • Полипропиленовый или пластмассовый подрозетник (монтажная коробка).
    • Светильник на одну лампочку.
    • Изоляционная лента.
    • Отвёртка с индикацией напряжения.
    • Нож для зачистки изоляционного слоя на проводах.

    Подключение

    О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

    1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
    2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
    3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
    4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
    5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
    6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
    7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
    8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
    9. Включите вводной автомат и опробуйте в действии выключатель.

    Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу». Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

    Видео

    Теперь вы знаете, как подключить выключатель с одной клавишей. Можно, конечно, пригласить для этого дела специалистов-электриков. Но в случае именно с этим устройством нет ничего сложного, а результат, сделанный своими руками, радует всегда вдвойне.

    yaelectrik.ru

    Как подключить выключатель света: схемы

    Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

    Виды

    Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

    1. Одноклавишные;
    2. Двухклавишные;
    3. Трехклавишные;
    4. Сенсорные;
    5. Дистанционные.

    Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

    Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

    Фото – одно и двух клавишные

    Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

    Фото – сенсорный

    Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

    Фото – дистанционный

    Как подключить одноклавишный

    Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

    1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
    2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

    Фото – подключение одноклавишника

    Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

    Подключение двухклавишной модели

    Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

    Фото – подключение двухклавишной модели к люстре



    Как самому подключить двухклавишный выключатель света:

    1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
    2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
    3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
    4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
    5. Нулевой провод выключателя соединяется с нулями ламп и сети;
    6. Остается только изолировать проводники.

    При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

    Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

    1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
    2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

    Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

    Как установить проходной

    Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

    Фото – схема подключения для проходного выключателя

    1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
    2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
    3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
    4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

    Фото – принцип работы проходной модели

    Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

    Понравилась статья? Поделиться с друзьями:



    www.asutpp.ru

    Схема подключения выключателя

    Схема подключения выключателя

    У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

     Схема подключения одноклавишного выключателя

    Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

    Теперь прокладываем все необходимые провода:

    1. Провод от щитка до распределительной коробки.
    2. Провод от распределительной коробки до выключателя.
    3. Провод от распределительной коробки до патрона светильника.

    Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

    Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

    Собираем выключатель и ставим на место светильник…

    Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

    1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
    2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
    3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

    Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

    На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

    Закрываем коробку и включаем свет!

    Это еще не все…

    В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

    Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

    Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

    Схема подключения двухклавишного выключателя

    Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

    Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

    На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

    Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

    Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

    Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

    Улыбнемся:

    Пьяный электрик уткнулся лбом в столб.
    Рядом болтается оголенный провод.
    Электрик: — Неее пооонняял…
    Хватает рукой провод, дергается от удара током:
    — Все! Понял! Понял!

    sam-sebe-electric.ru

    Как подключить выключатель и розетку по всем правилам

    Подключаем розетку и выключатель

    Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

    Подключение отдельно выключателя и розетки

    Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

    При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

    • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
    • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
    • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

    Подключение розетки

    При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

    Подключение розетки

    Итак:

    • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
    • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
    • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.

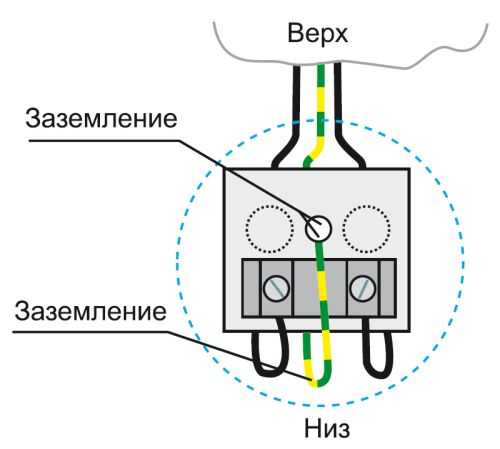

    • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
    • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

    Подключение выключателя

    При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

    В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

    На фото приведены схемы подключения различных выключателей

    Итак:

    • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
    • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
    • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
    • Теперь подключаем провод к выводу выключателя и к клемме светильника.

    Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

    • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

    Подключение выключателя от розетки

    Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

    Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

    Подключение выключателя от розетки для светильника, расположенного рядом

    Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

    Схема подключения выключателя с розеткой, используя «ноль» розетки

    • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
    • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
    • Фазный провод от светильника подключаем к выводу выключателя.
    • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

    Подключение выключателя от розетки для светильника, расположенного далеко

    Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

    Подключение выключателя с использованием только фазы розетки

    • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
    • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
    • Фазный провод от светильника подключаем к выводу выключателя.
    • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

    Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

    Подключение блока « розетка и выключатель»

    Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

    Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

    Вывод

    Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

    Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

    elektrik-a.su

    Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

    Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



    Как выбрать выключатель

    Выключатели для света бывают следующих видов:

    • одноклавишные
    • двухклавишные
    • сенсорные
    • импульсные

    Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



    Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

    Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

    Схема подключения выключателя достаточно проста и выглядит следующим образом:

    Как подключить выключатель света самостоятельно

    Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



    Как подключить выключатель. Как подключить выключатель к лампочке

    Для подключения лампочки к выключателю вам понадобятся:

    • выключатель
    • электропровод
    • распределительные коробки
    • электроиндикаторная отвертка
    • кусачки и плоскогубцы
    • изолента
    • крепежный элемент
    • подрозетник
    • перфоратор

    Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

    Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



    Правильное подключение выключателя. На какой высоте располагать выключатель света

    Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

    Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

    Самостоятельный монтаж выключателя

    Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

    Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

    Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

    Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

    Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

    Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



    Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

    Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

    Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

    remont.youdo.com

    Как подключить выключатель | Заметки электрика

    Доброго времени суток, дорогие гости сайта «Заметки электрика».

    Небольшое предисловие.

    Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

    По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



    Начало работ

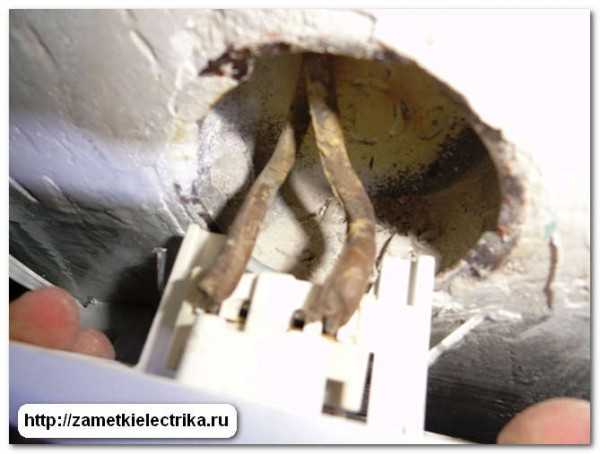

    И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

    Но обо всем по порядку, чтобы Вы представили о чем идет речь.

    Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

    С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

    В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.



    Схема подключения одноклавишного выключателя

    Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

    С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

    Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

    Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

    Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

    Вот аналогичная схема, только вместо одной лампочки, подключено пять.

    Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

    Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

    Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



    Ищем неисправность

    Вернемся к неисправности.

    Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

    Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

    Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

    Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

    И вот тут нас ждал «сюрприз».

    Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

    Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

    Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

    И что мы видим?

    А видим мы следующее. Один из проводов выпал из клеммы выключателя.

    И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

    Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



    Завершение работ

    Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

    Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

    А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

    Кстати, а Вы знаете почему мигает энергосберегающая лампа?

    P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    zametkielectrika.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
