Как рассчитать лестничный марш — Всё о лестницах

Расчет размера и количества ступеней лестничного марша

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

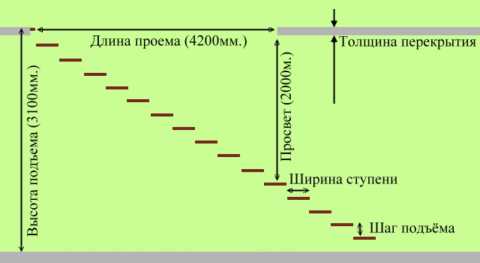

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

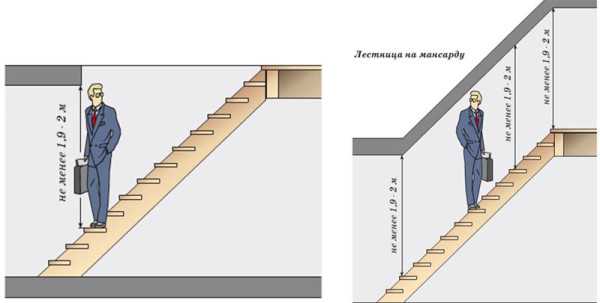

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

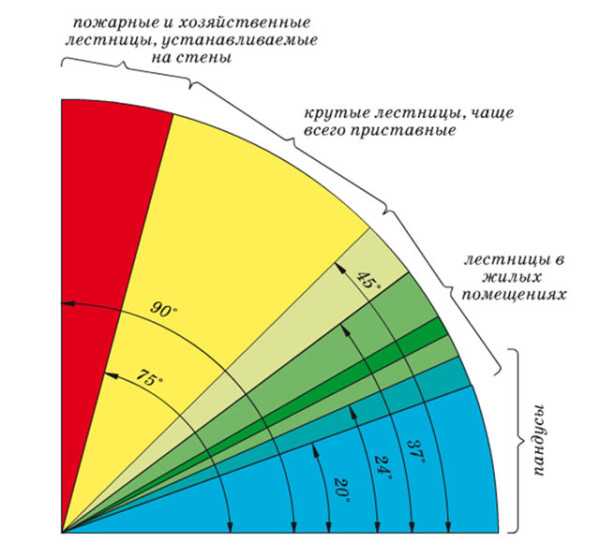

Угол наклона

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

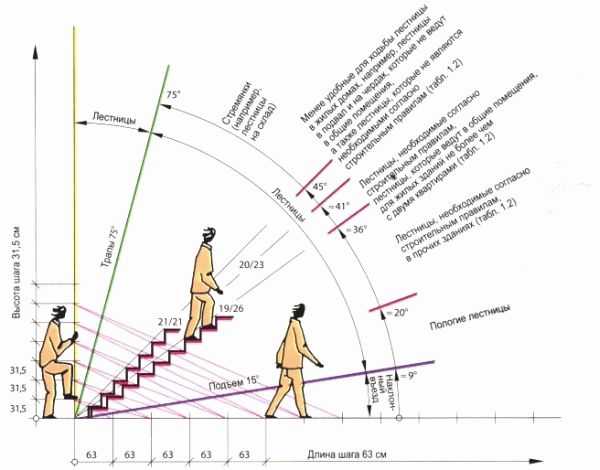

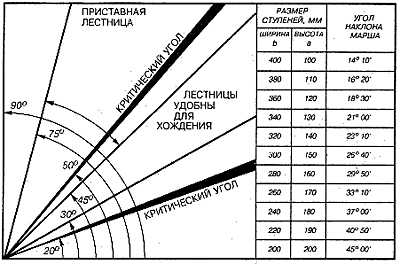

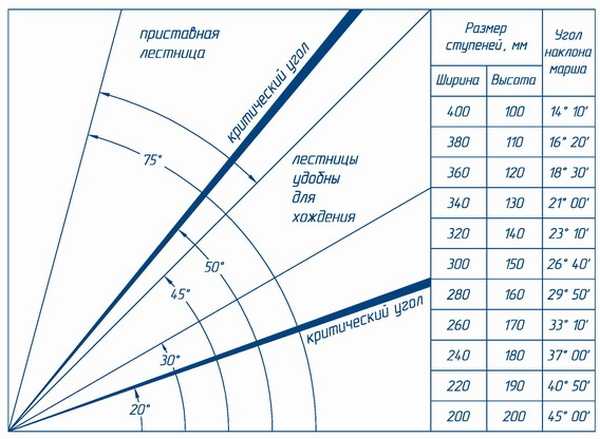

Угол наклона лестницы напрямую зависит от ширины ступеней

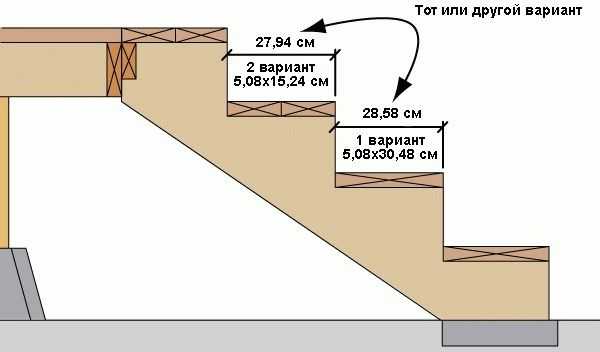

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

  • соотношение глубины проступи и высоты подступенка;
  • удобная площадь ступеньки для передвижения;
  • ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

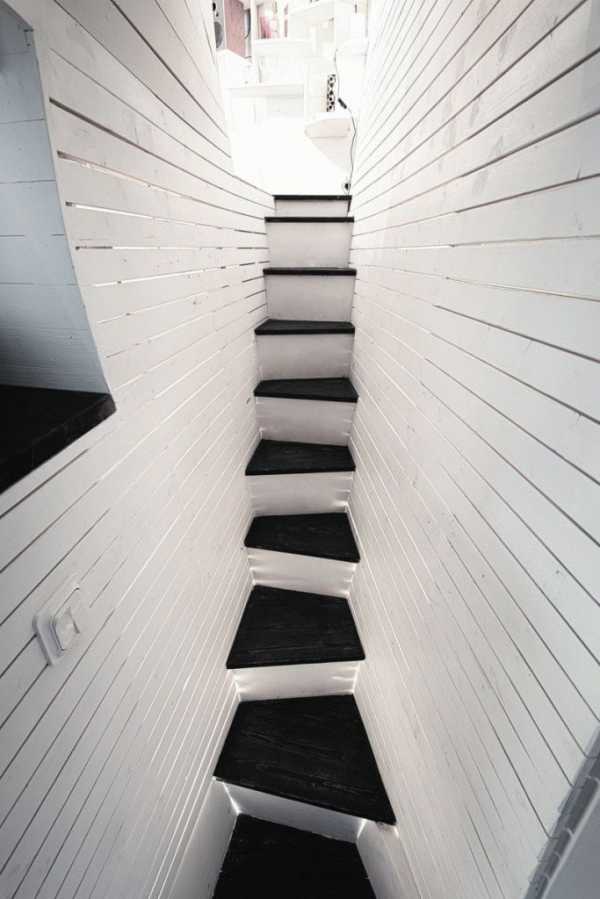

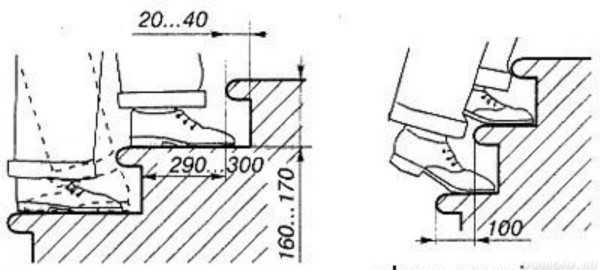

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

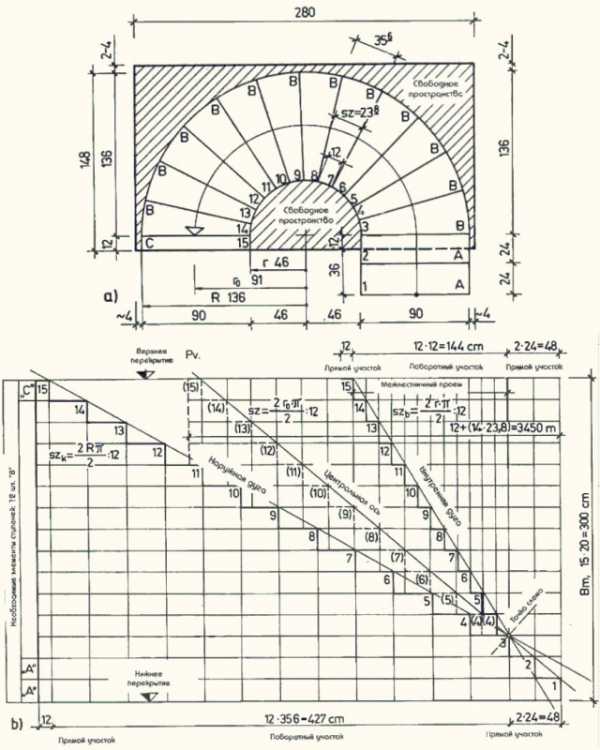

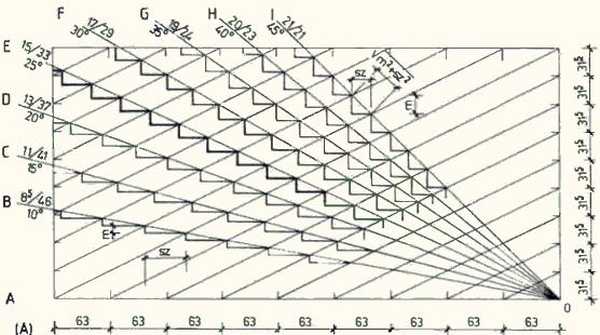

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

  1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
  2. После этого нужно прочертить линию уклона лестницы. выходящую из нулевой точки.
  3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
  4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

  • одномаршевые;
  • двухмаршевые, разделенные площадкой;
  • двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

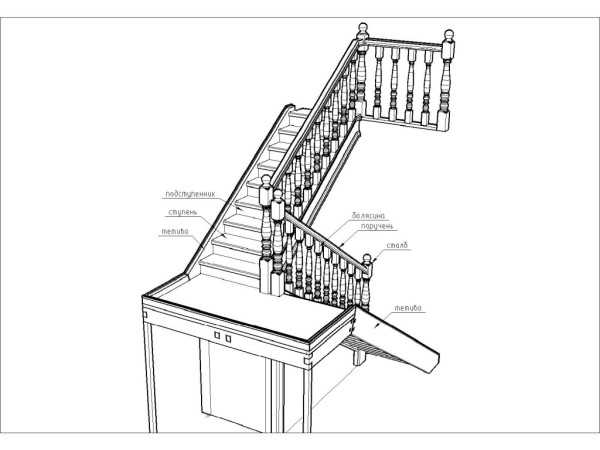

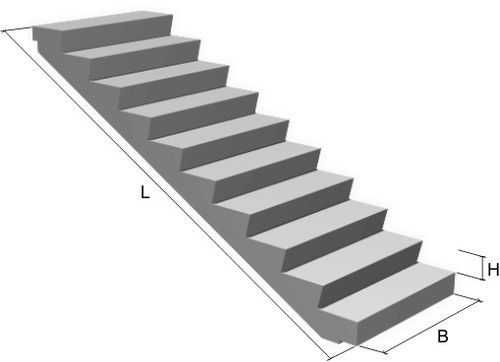

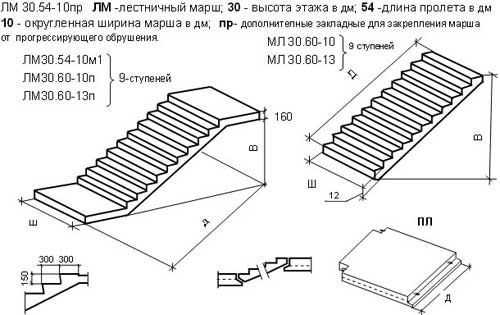

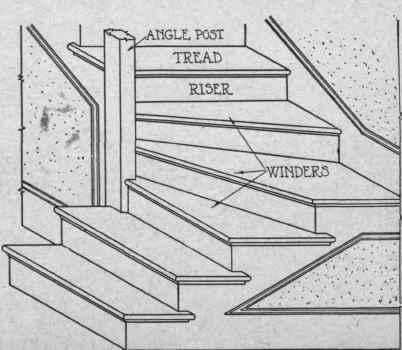

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

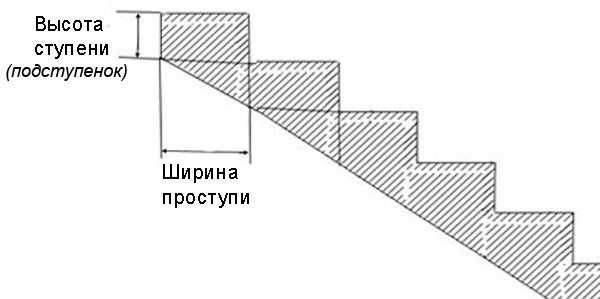

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = .

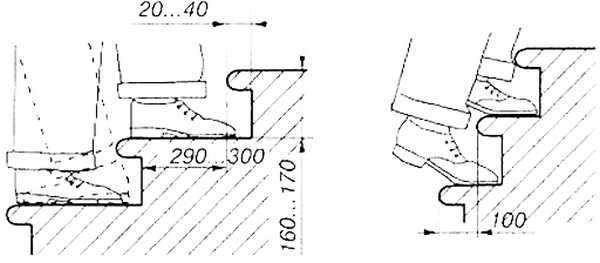

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

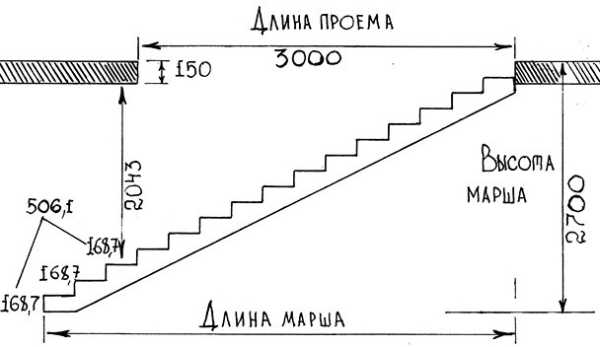

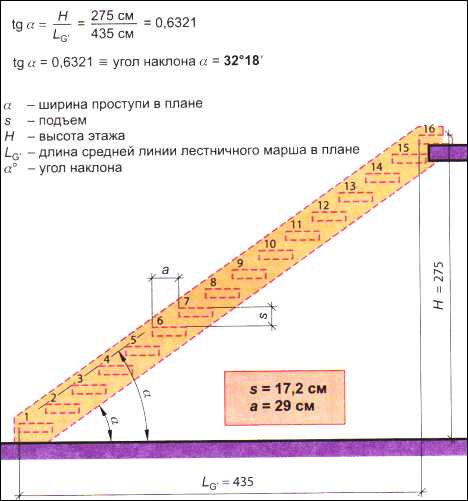

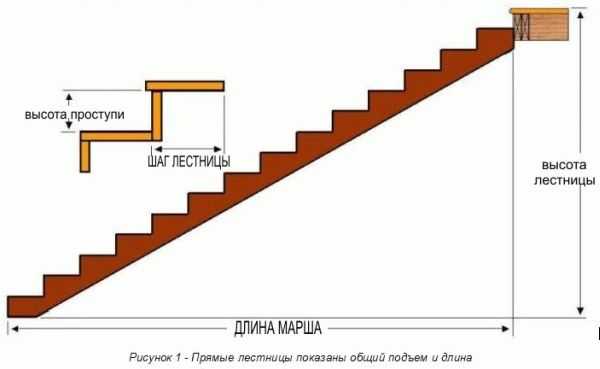

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

  1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
  2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
  3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Расчет лестницы: основы и правила

  • Как рассчитать лестницу. основы
  • Расчет лестницы
  • Как правильно сделать поворот
  • Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

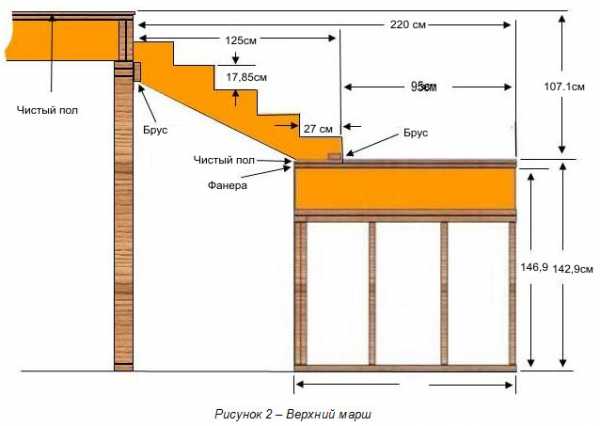

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

  • отборная малосучковая древесина для тетивы.

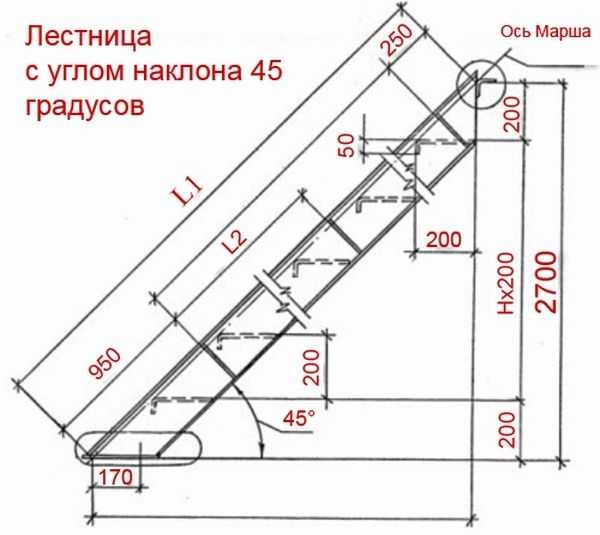

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

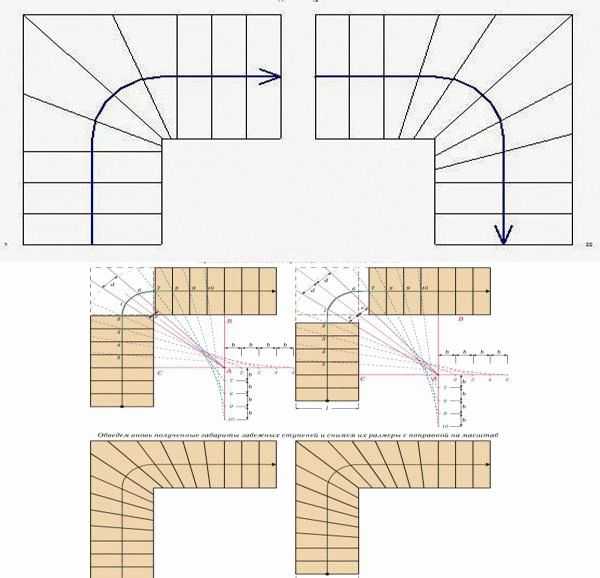

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

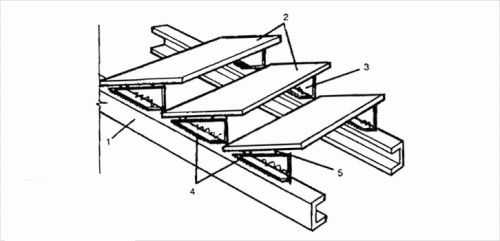

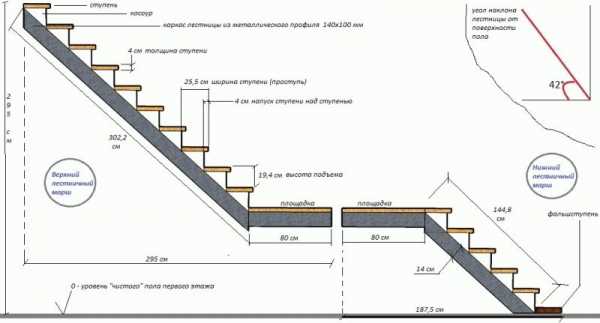

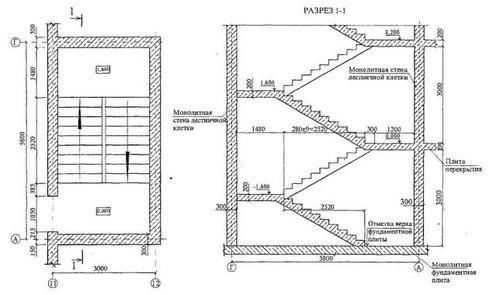

Чертеж лестницы на стальном косоуре с расчетными данными.

  1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
  2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
  3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnichnogo-marsha.html, http://stupenimaster.ru/lestnitsyi/kak-rasschitat-marsh.html, http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html

lestnica-mpl.ru

Расчет лестничного марша калькулятор — Всё о лестницах

Как рассчитать лестницу онлайн

Самостоятельно проектируя дачу или загородный дом, обязательно придется столкнуться с проблемой расчета лестницы. Задача не такая уж и сложная, но базовые технические приемы для обсчета разных видов лестниц следует знать.

Рассмотрим, как рассчитать лестницу на второй этаж онлайн при помощи калькулятора и специальных программ.

От каких параметров зависит техника расчета

Благодаря грамотному расчету ваша лестница будет комфортной и безопасной

Для выполнения расчета необходимо определиться:

  • с типом конструкции;
  • углом наклона;
  • количеством ступеней;
  • шириной ступеней;
  • другими особенностями конструкции.

Прежде всего, понадобятся такие параметры:

  1. Высота лестницы.
  2. Наличие достаточного места под конструкцию определенного типа.
  3. Вид материала, используемого для строительства лестницы.
  4. Условия эксплуатации, зависящие от состава семьи. Если есть пожилые люди, то крутой подъем, они просто не одолеют. Опасна такая конструкция и для маленьких детей.
  5. Предполагается ли переносить по лестнице тяжелую габаритную мебель. Винтовая конструкция полностью исключает такую возможность.

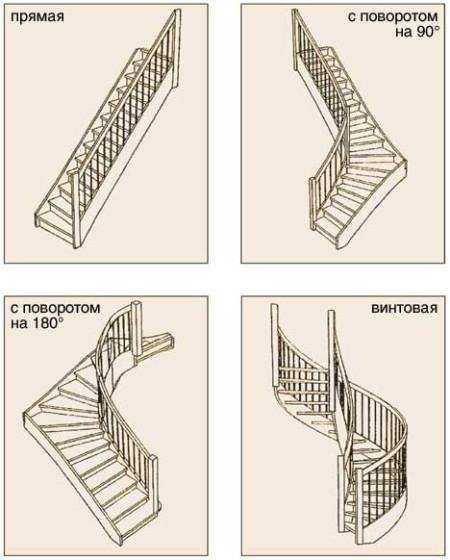

Прежде всего нужно решить какую лестницу конкретно вы хотите видеть в своем доме, а уже после этого вводить данные для расчета. Выбирать придется среди таких типов:

  • винтовая со ступенями, расположенными вокруг стержня по спирали;
  • забежная, где нет промежуточной площадки;
  • прямая с поворотом на 900 с промежуточной площадкой;
  • с поворотом на 180° с обязательным присутствием промежуточной площадки.

Учитывать следует и такие нюансы, как расположение стен, перегородок, дверных проемов, площадь комнаты, дистанция между полом первого этажа и потолком.

Все обозначенные моменты следует учитывать на первоначальном этапе проектирования лестницы на второй этаж

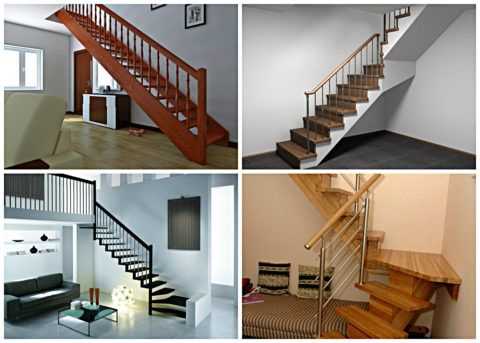

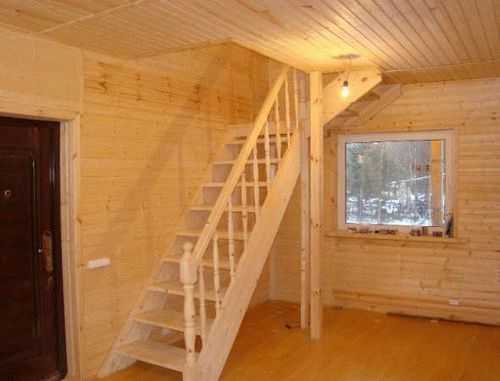

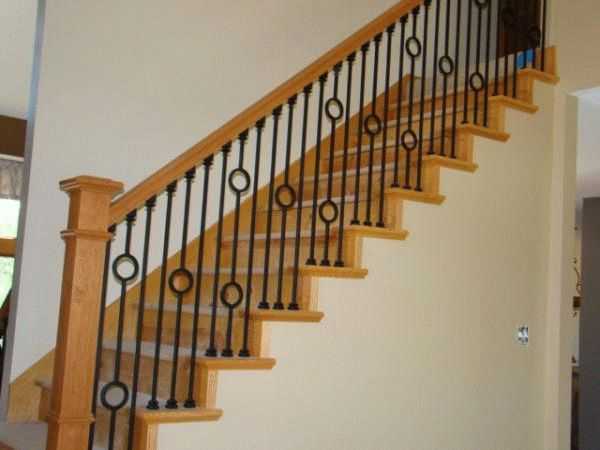

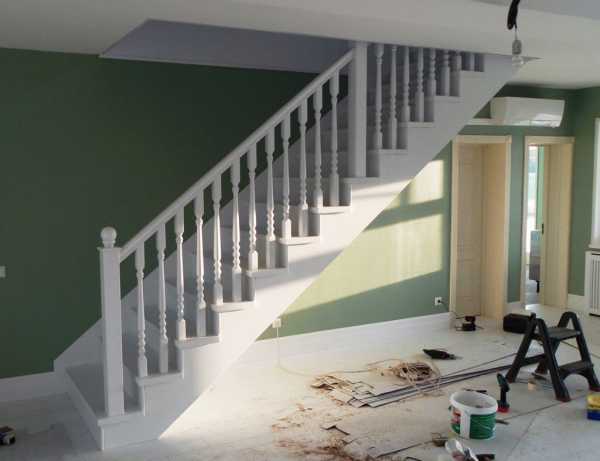

Элегантная прямая лестница на 2 этаж. Стоимость ее зависит от высоты и материала. Колеблется в пределах 50,0-160,0 т.р.

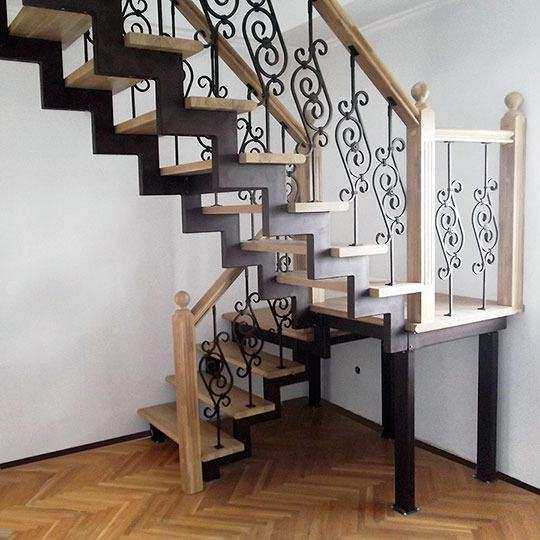

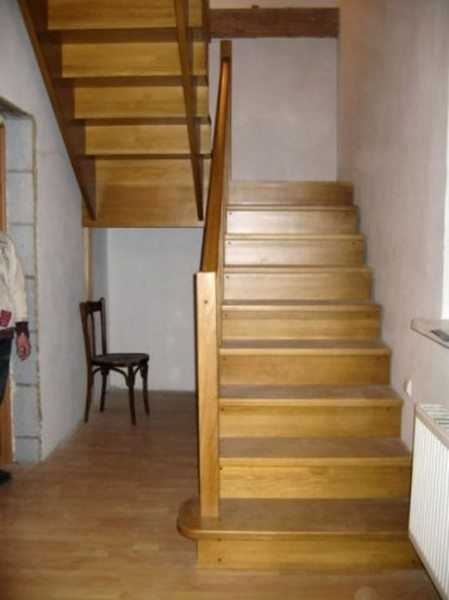

Лестница поворотная (90 градусов) стоимостью около 45 т. р.

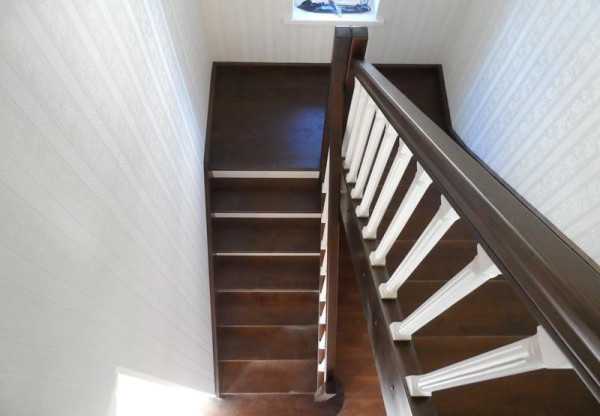

Разворотная лестница (180 градусов). Стоимость — 48 т. р.

Раскошная разворотная лестница. Каркас металлический, ступени из бука. Стоимость 108,3 т.р.

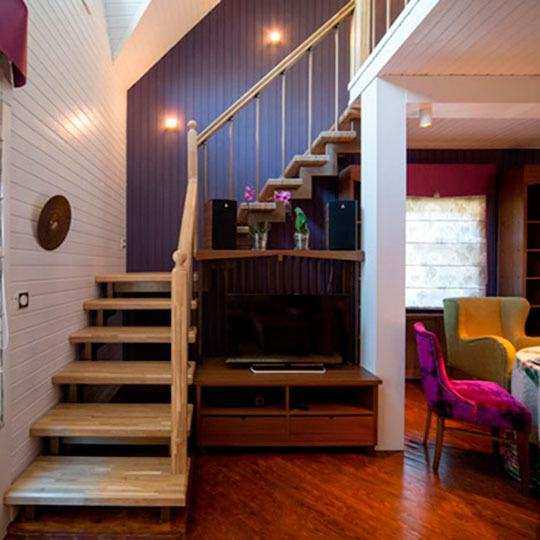

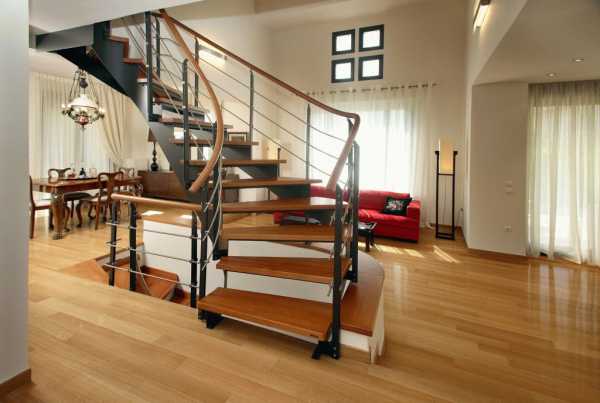

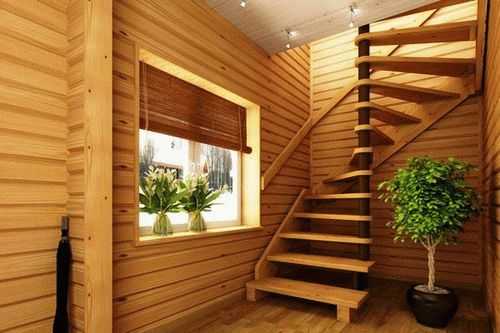

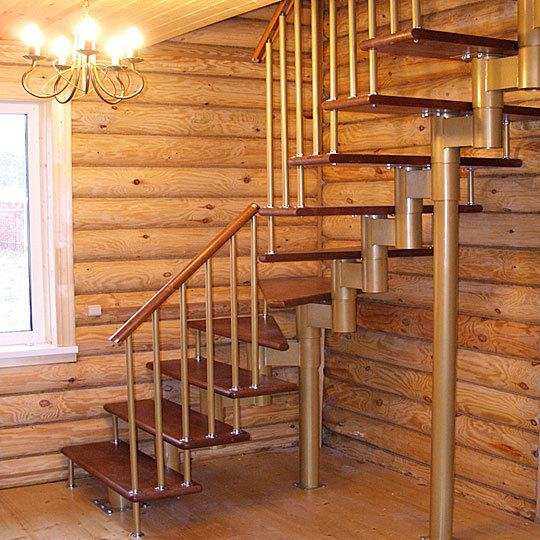

Лестница с поворотом, примыкающая к одной стене. Дерево и металл. Обойдется примерно в 109 т. р.

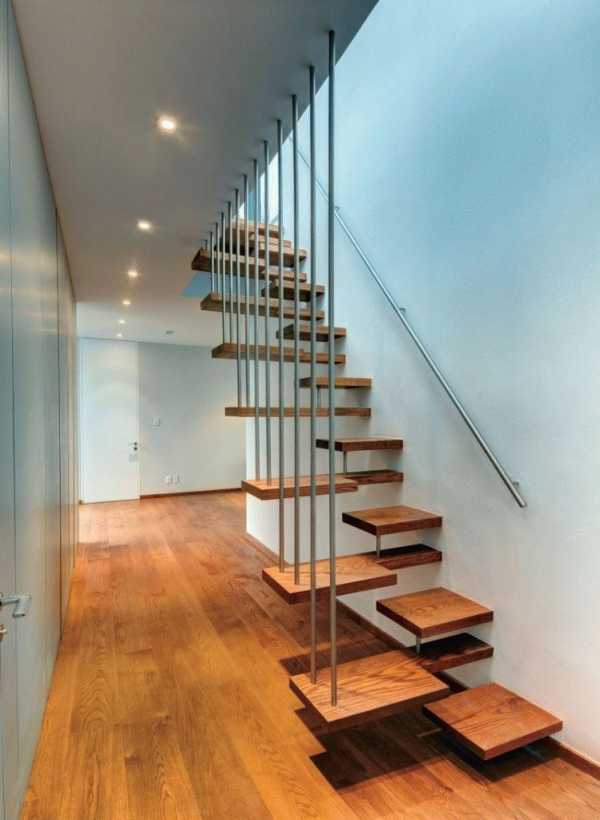

Лестница прямая, выполненная в стиле “Модерн”. Стоимость ее в пределах 116 т. р.

Лестница в стиле “Модерн” поворотная стоимостью 120 т. р.

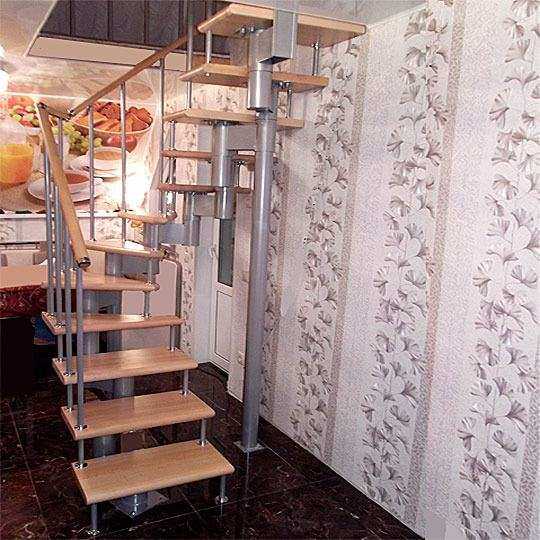

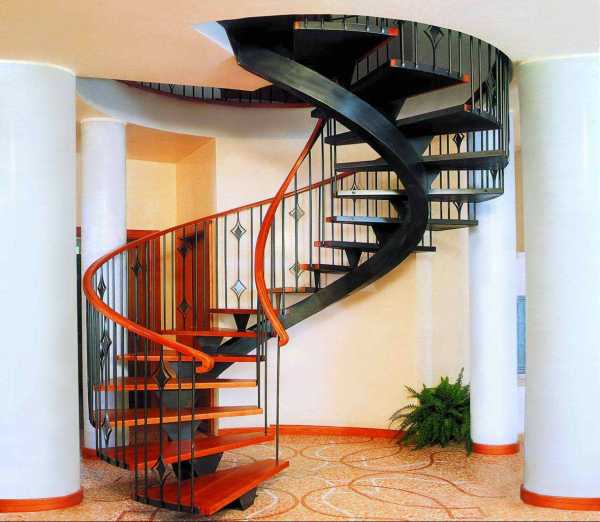

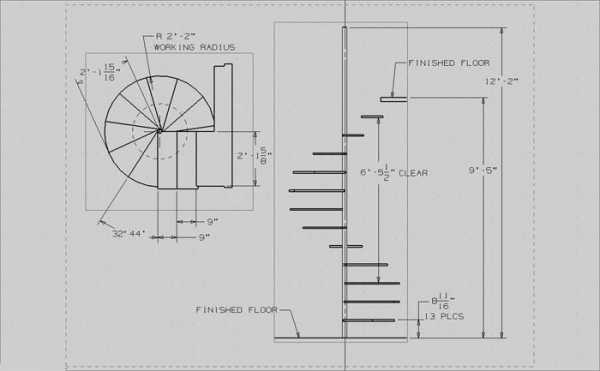

Винтовая лестница — отличное решение для небольшого проема. Стоимость около 50 т. р.

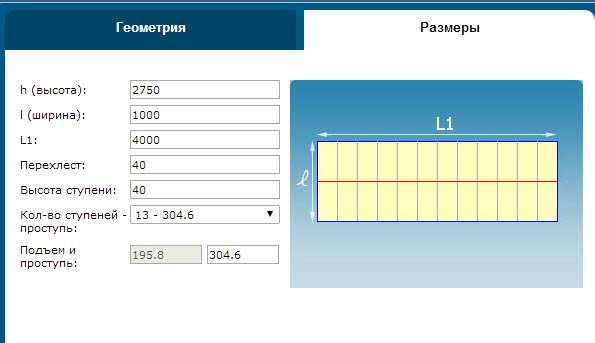

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить:
• чертеж лестницы;
• длину верхней тетивы;
• угол наклона конструкции;
• величину шага между запилами под ступени на тетиве;
• высоту и глубину ступеней;
• высоту подтупенка;
• рекомендации по изменению параметров для повышения комфортности лестницы.

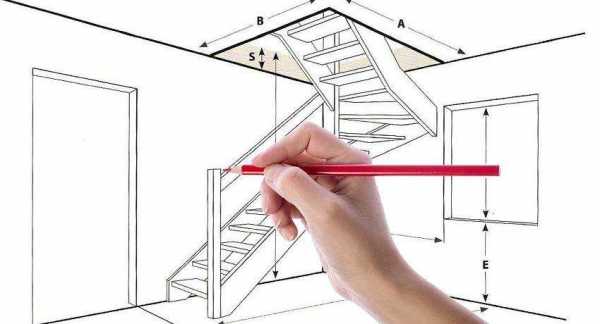

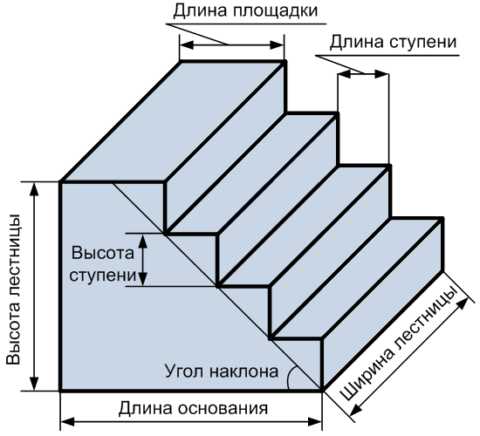

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

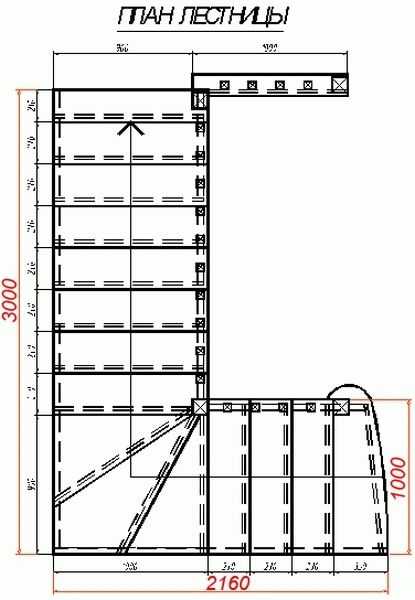

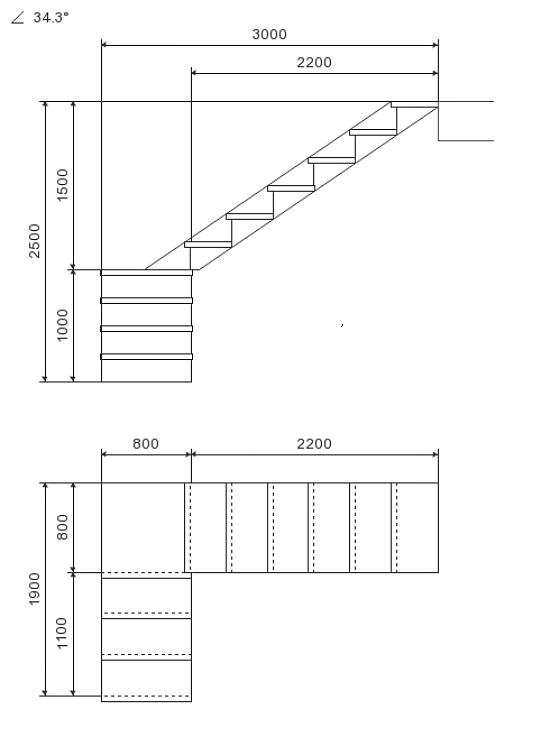

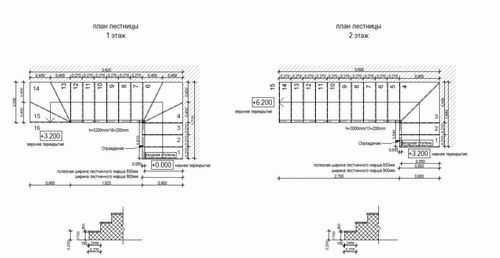

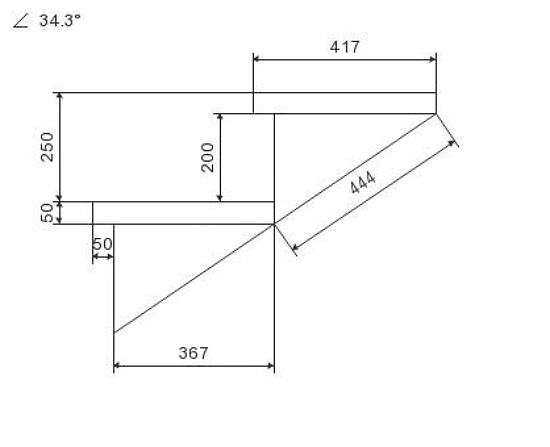

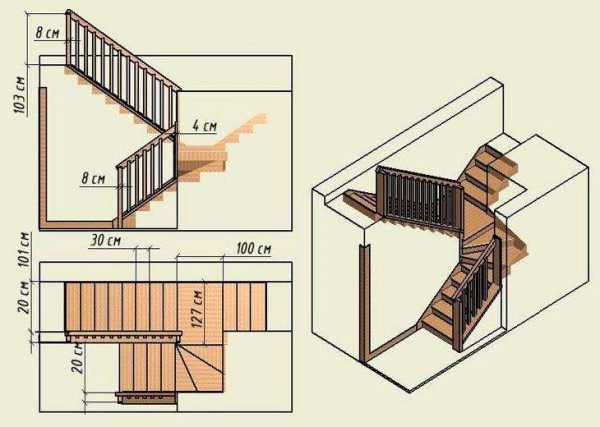

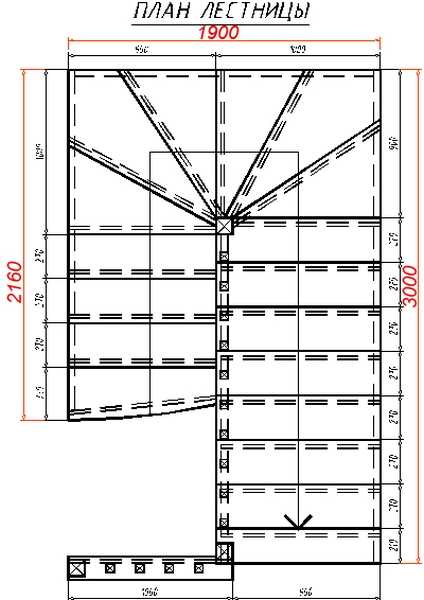

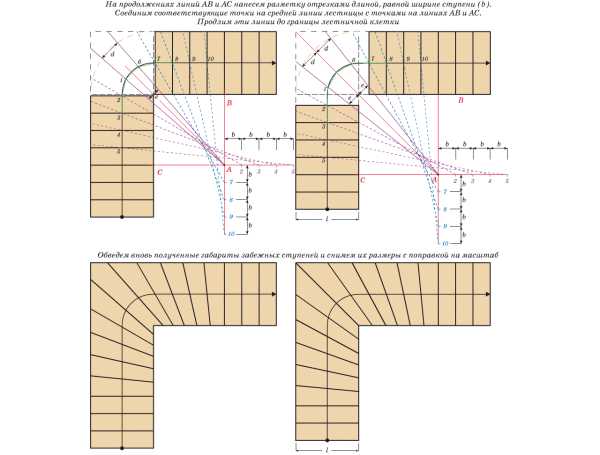

Эскиз к расчету лестницы с поворотом

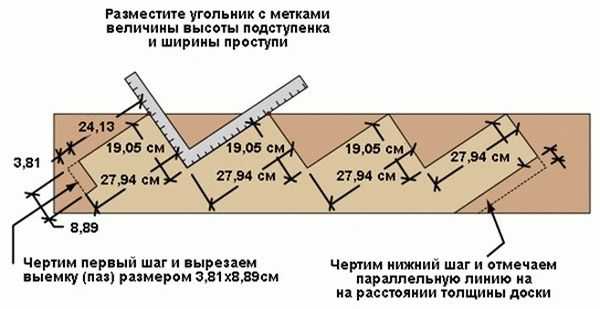

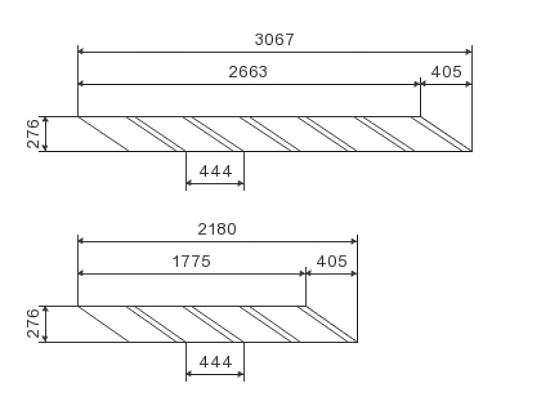

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц domaizbrusa-pestovo.ru. Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры.

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы domaizbrusa-pestovo.ru

Калькулятор o-builder.ru быстро рассчитает прямую лестницу

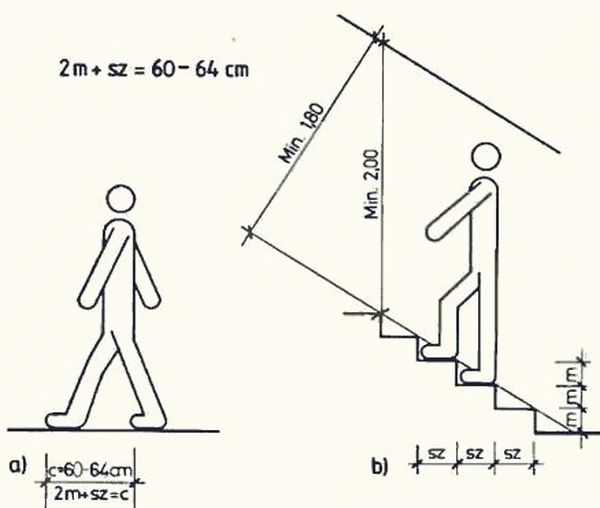

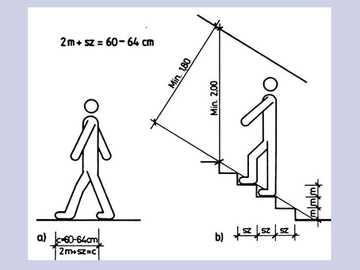

Формула для расчета удобства лестницы

Иногда онлайн программы для расчета лестничных конструкций выдают вердикт, что лестница, выполненная по введенным вами размерами будет неудобной.

Такие выводы можно сделать и самому, сделав простое вычисление, основанное на средней длине шага.

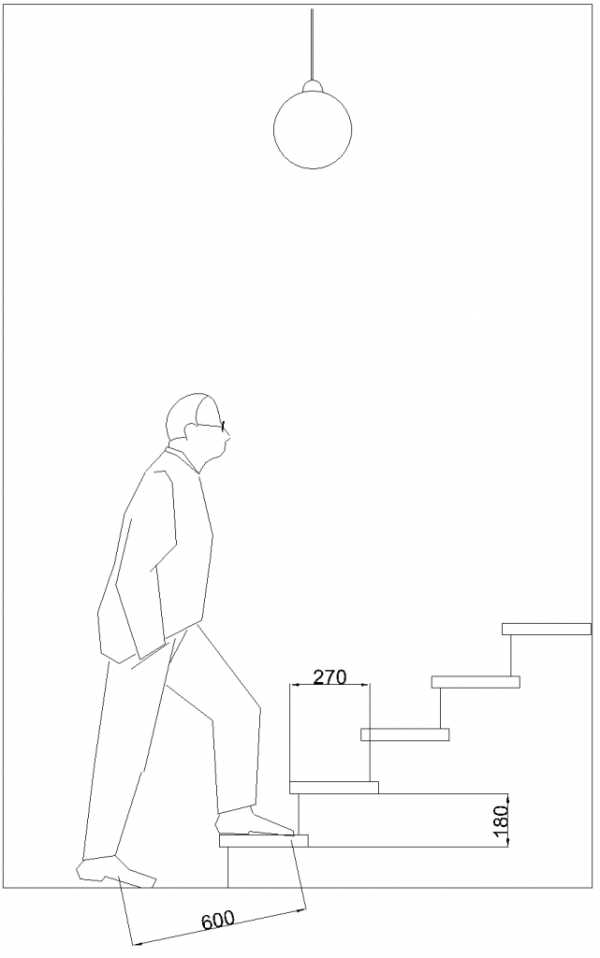

Обычно человек делает шаг длиной 600-660 мм, значит, среднее значение — 630 мм. Параметры удобной конструкции должны соответствовать следующей формуле:
2h + S = 630±30 мм, где:

  • h – высота ступени, колеблющаяся в пределах 200-250 мм;
  • S – ее глубина, соответствующая 45 размеру ноги, что составляет от 280 до 300 мм.

Что касается наиболее удобного наклона, то это 30-40°.

Недостатки глубины лестницы легко убираются за счет выступа.

Для получения точных данных, все вводимые в программу онлайн калькулятор параметры замеряйте одним инструментом.

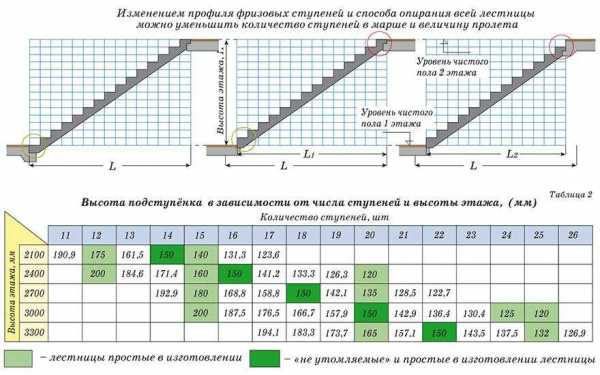

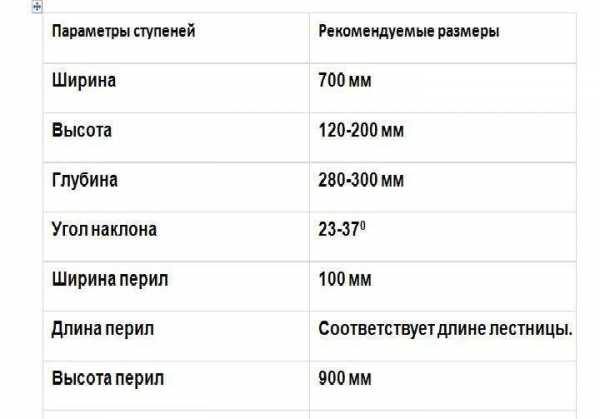

При определении основных размеров ступеней можно пользоваться таблицей, составленной специалистами на основе собственного опыта и нормативных требований:

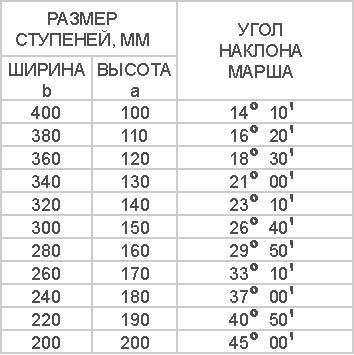

В таблицу сведены основные рекомендуемые размеры ступеней

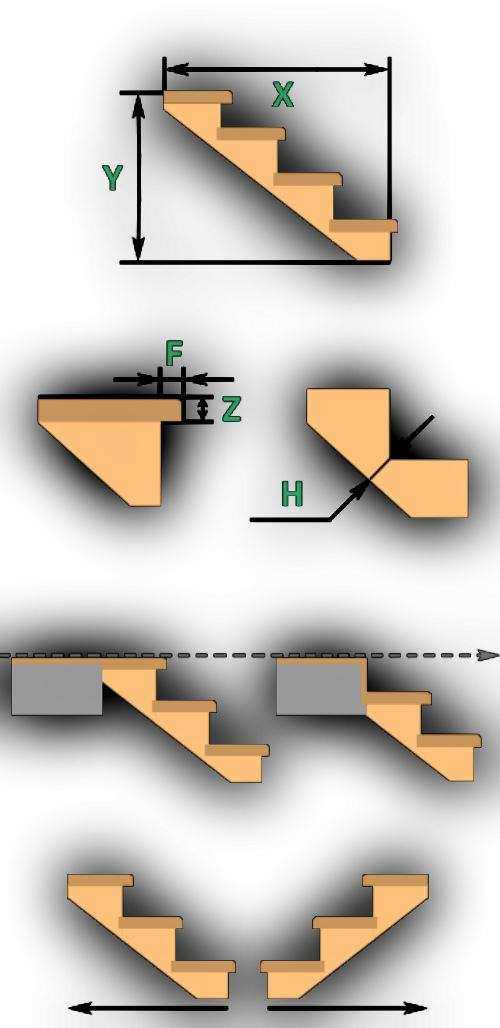

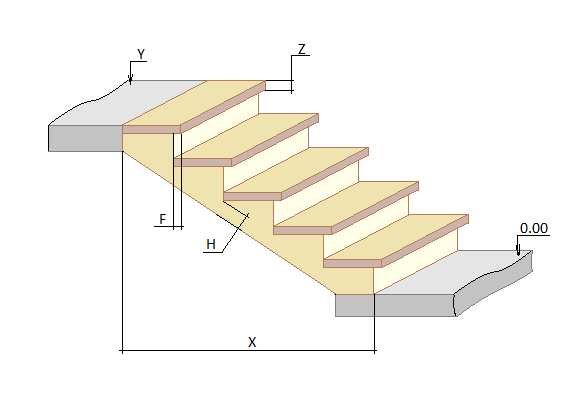

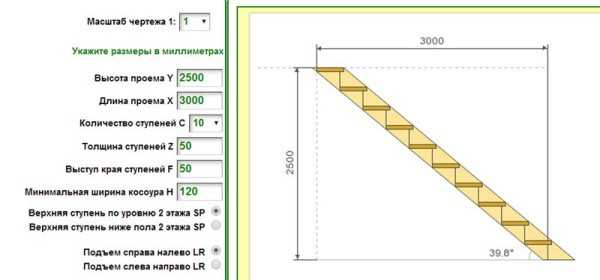

Условное обозначение требуемых параметров прямой лестницы из дерева

Основные параметры прямой лестницы

Обычно в онлайн калькуляторе параметры обозначаются так:
Y — высота проема.
X — ширина проема.
H — минимальная ширина косоура
Z —толщина ступени.
F — выступ ступени.
SP — расположение 1-й ступени, относительно пола на втором этаже.

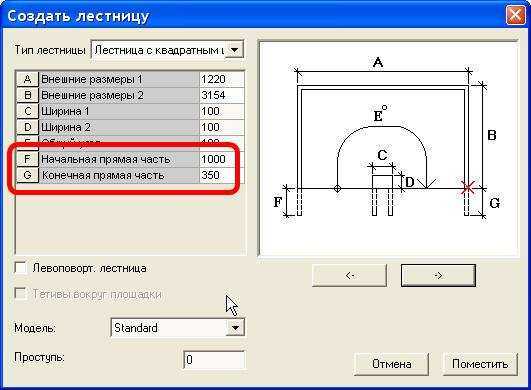

Программа онлайн конструктор лестниц

Существует программа Consultec Staircon, разработанная в Швеции по которой можно не только рассчитать лестницу на второй этаж, но и создать ее проект в формате 3D.А кроме того:

  • Введя такие параметры, как ширина, высота лестницы, число ступеней и поворотных площадок, сможете построить очень точный чертеж.
  • Выбрать ограждение.
  • Подобрать материал для лестницы в целом или для отдельных ее элементов.
  • Выбрать вариант отделки.

Программа Consultec Staircon поможет создать 3-мерную модель лестницы и рассчитать ее параметры

Для разработки проекта удобно пользоваться программой Mastercam, позволяющей среди прочих видов работ, моделировать лестничные марши. Есть много подобных разработок, но не все могут вывести на готовый результат.

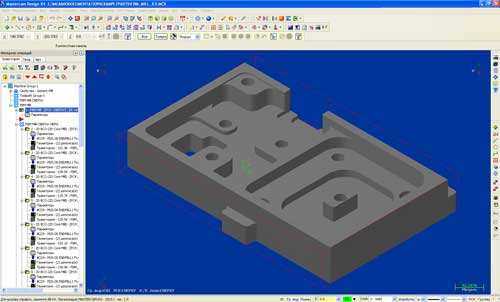

Интерфейс программы Mastercam, позволяющей выполнять многие виды работ

Программа онлайн конструктор позволяет выбрать параметры ограждающих конструкций

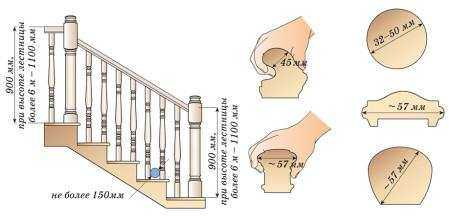

Рассчитывая высоту балясин, не забудьте добавить глубину паза

После создания проекта и расчета лестницы вы можете сделать заказ на сайте lestnicymaster.ru. Техническое оснащение нашего производства позволяет снизить себестоимость, сократить сроки изготовления лестниц при неизменно высоком их качестве.

11 полезных советов

  1. Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
  2. Лестничная площадка по ширине должна быть эквивалентной ширине марша.
  3. Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
  4. Размер ступеней зависит от их количества.
  5. Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
  6. Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
  7. Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
  8. В идеале ширина перил должна быть эквивалентной 10 см.
  9. Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
  10. Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
  11. Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона

Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Как использовать онлайн калькулятор расчета стоимости лестницы Дизайн перил для лестниц из металла Монолитные и сборные лестницы из железобетона 30 вариантов оригинального дизайна лестниц 5 подсказок как выбрать лестницу на второй этаж в частном доме Винтовая лестница на второй этаж в частном доме: 30 эпатажных фото-идей Лестница на второй этаж: какую модель предпочесть? Какого размера и сколько ступеней должно быть в лестничном пролете Роскошные лестницы на второй этаж: составление проекта и выбор материала Лучшие фото, проекты и чертежи деревянных лестниц на второй этаж в частном доме Модульная готовая лестница – оригинальность и комфорт за умеренные деньги! Косоур лестницы: как рассчитать и сделать своими руками Сделать лестницу на мансарду собственноручно – просто: планировка, расчет и монтаж Топ 5 секретов выбора качественной лестницы 50 фото дизайна лестниц на второй этаж в частный дом Изготовление лестницы на второй этаж – 4 шага к идеалу

Калькулятор лестницы: расчет основных параметров, угла наклона и ступеней

Чтобы спроектировать лестницу, пользоваться которой будет удобно, необходимо выполнить большой объем довольно сложных расчетов.

Для облегчения этой задачи можно использовать специальный калькулятор для лестницы, но в любом случае технологию вычисления стоит освоить досконально.

Можно рассчитать параметры и самому, но лучше изучить методику!

Основные параметры лестниц в доме

Размещение конструкции

Прежде чем использовать лестничный калькулятор или браться за карандаш, необходимо определиться, где будет расположена лестничная клетка в нашем доме.

Конечно, если мы используем не типовой проект, то поместить ступени можно где угодно, но все же лучше придерживаться рекомендаций от специалистов:

  • Лестница должна соединять между собой помещения с максимальной пешеходной нагрузкой. Так, оптимальным вариантом будет размещение входа на второй этаж в непосредственной близости от прихожей или коридора.
  • Одно- и двухмаршевые лестницы занимают достаточно много места. Вот почему установка таких конструкций в помещениях небольшой площади нежелательна. Если же очень нужно разместить подъем в маленькой комнате, можно установить винтовую или сборную модель.

Чертеж двухмаршевой конструкции

Обратите внимание!
Складная или раздвижная потолочная лестница может быть использована только в качестве дополнительной.
В любом случае наличие стационарной конструкции в двухэтажном доме является обязательным.

  • Выход с лестницы на второй этаж должен находиться в максимально удобном месте. Следите за тем, чтобы над выходом не нависала наклонная кровля (это актуально для владельцев жилых мансард), потому что в данном случае возрастает риск травмы, особенно в темное время суток.
  • Кроме того, нужно помнить, что вверху и внизу необходимо обустроить свободные площадки шириной не менее 800 мм. Это тоже повлияет на выбор места, поскольку поместить такую крупногабаритную конструкцию можно далеко не в каждой комнате.

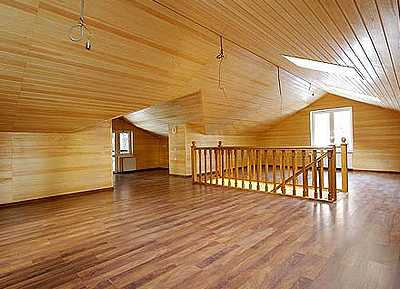

Фото входа на мансардный этаж

Естественно, приведенные выше советы носят исключительно рекомендательный характер. С другой стороны, пренебрегать ими тоже не стоит, поскольку нарушение данных правил пагубно скажется на вашем же комфорте.

Рассчитываем основные параметры

Итак, предположим, что с местом мы определились. Теперь попробуем в самом первом приближении вычислить основные габариты нашей будущей конструкции. Конечно, профессиональный калькулятор для расчета лестницы справится с этим быстрее, но для более эффективного планирования очень важно понимать, как ключевые параметры связаны между собой.

Схема с обозначенными основными размерами

В первую очередь нам необходимо определить ширину ступеней.

Здесь на первый план выходит назначение подъемной конструкции:

  • Для подвала или чердака достаточно заложить в план 800 мм. Использовать этот подъем мы будем сравнительно редко, а потому можно немножко сэкономить на площади.
  • На второй этаж удобно будет подниматься по ступеням шириной не менее метра. Если же планируется парадная лестница из гостиной, то можно заложить и 1500 мм, лишь бы позволяли габариты помещения.
  • Для двухмаршевых лестниц придется потесниться: как правило, каждый марш делают шириной около 750 мм.

С шириной разобрались, переходим к высоте.

Здесь важны как общие габариты, так и ширина просвета:

  • Высота подъема измеряется от уровня напольного покрытия первого этажа до такой же отметки на втором этаже. Для облегчения расчетов предположим, что в нашем варианте эта величина составит 2500 мм.

Принцип определения просвета

  • Просвет – это еще одна важная величина в расчетах. Просветом называют расстояние от поверхности ступени до верхней преграды. В качестве такой преграды чаще всего выступает перекрытие второго этажа.
  • Для комфортного перемещения по ступеням просвет должен составлять не менее 1900 мм. Если получается меньшая цифра — нужно или расширять проход на второй этаж, или делать подъем более пологим.

Обратите внимание!
Лестниц в подвал или на чердак это касается в меньшей мере, поскольку они эксплуатируются не так активно.
И все же, если есть возможность, то просвет нужно делать максимальным.

Угол наклона

Выбирая уклон лестничного марша, необходимо принимать во внимание следующие соображения:

  • Пологие ступени гораздо более комфортны для перемещения, но занимают очень много места.
  • Чем круче подъем, тем более компактной будет конструкция, то тем больше сил мы будем тратить, чтобы подняться по ней.

Определение угла наклона

Для жилых помещений типовая инструкция рекомендует ориентироваться на такие цифры:

  • Уклон менее 22 градусов – лучше делать не лестницу, а пандус. Главный недостаток такого решения – большая занимаемая площадь.
  • 22 – 45 0 – оптимальная величина уклона для лестничных маршей соединяющих жилые помещения.
  • 45 – 75 0 – допустимый уклон для ступеней в подвал или на редко используемый чердак.

В принципе, эти данные нужны нам лишь для того, чтобы проверить, можно ли возводить запланированную конструкцию. Все дело в том, что при планировке гораздо проще начертить схему подъема с нужной нам высотой и длиной марша, и затем проверить, соответствует ли угол нормативным требованиям.

Так, для запланированной нами лестницы высотой в 2,5 м при длине подъемной части 3м угол уклона будет составлять около 40 0. Величина вполне приемлемая, так что можно продолжать.

Последнее, что нам нужно рассчитать – это ширину и высоту ступеней. Для расчета этого параметра чаще всего используют информацию о средней ширине шага человека.

Как правило, эта величина составляет от 600 до 640 мм, а потому соотношение параметров проступи и подступенка (т.е. горизонтальной и вертикальной части ступеньки) вычисляется по формуле:

2M + Z = 600 – 640 мм, где

  • M – высота подступенка.
  • Z – ширина проступи.

Схематическое изображение движения по ступеням

В среднем же для ступеней характерны такие габариты:

  • Высота – от 150 до 210 мм.
  • Ширина – от 250 до 350 мм.

Совет!
Многие, стремясь облегчить перемещение по лестнице, стараются сделать проступи как можно более широкими.
Делать это не стоит, так как при движении по таким ступеням вы будете постоянно сбиваться с шага.

Важным параметром ступени является также свес – выступ проступи над вертикальной частью. Для комфортной ходьбы свес должен быть не более 50 мм, иначе вы постоянно будете задевать его носком обуви.

Ну, а количество ступеней рассчитывается своими руками довольно просто: нужно высоту подъема поделить на высоту одной ступени. Полученную цифру стоит округлить до целых частей, поскольку очень важно, чтобы все ступени имели одинаковую высоту.

Совет!
Вычисляя количество ступеней, помните, что верхняя будет находиться на одном уровне с полом второго этажа.
Так что заготовку для нее делать не нужно!

Использование калькулятора

Все вышеперечисленные расчеты и правила мы приводили в первую очередь для того, чтобы вы могли самостоятельно осуществить приблизительные вычисления.

Если же ориентировочные цифры у вас уже есть на руках, рекомендуем проверить их, используя онлайн калькулятор расчета лестницы:

  • Онлайн-калькулятор представляет собой программу, которая используется для вычисления наиболее важных параметров лестничных маршей для жилых зданий и сооружений.
  • На сегодняшний день доступно множество версий подобный программ, и каждая из них имеет свои особенности. Эти особенности касаются как методик расчета, так и интерфейса и представления результатов.

Типовой калькулятор работает достаточно просто. На первом этапе вы вводите исходные параметры вашей будущей лестницы (вот нам и пригодились приведенные выше рекомендации!).

К таким параметрам относят:

  • Высота проема.
  • Длина подъемной части.
  • Запланированное количество маршей и число ступеней в каждом
  • Желаемая конфигурация ступеней (толщина проступи и величина свеса).

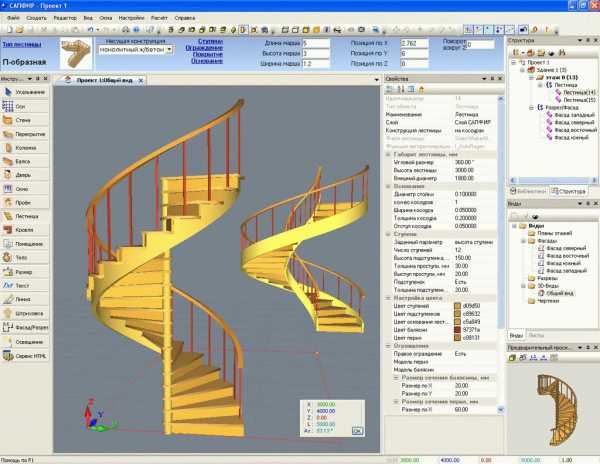

Пример функционала программы-калькулятора

Рультатом работы калькулятора является чертеж лестницы с нанесенными размерами. Также, в случае нарушения каких-либо строительных нормативов, выводится предупреждение о несоответствии, и предоставляются рекомендации по устранению проблемы.

При наличии навыков использовать калькулятор можно достаточно эффективно, сэкономив тем самым на услугах проектировщиков. В итоге общая цена нашей лестницы будет существенно снижена, что не может не радовать экономного хозяина!

Строительный калькулятор лестниц – это программа, которая позволяет оптимизировать расчеты и проверить их на наличие критических ошибок. Однако полагаться лишь на эту программу не стоит, а потому изучение принципов проектирования является весьма желательным, особенно для начинающих мастеров! В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Калькулятор расчета прямой лестницы

Указываем все требуемые параметры

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Источники: http://lestnicymaster.ru/lestnicy/na-vtoroy-yetazh/rasschitat-onlajn/, http://sdelai-lestnicu.ru/osobennosty/287-kalkulyator-lestnicy, http://o-builder.ru/kalkulyator-rascheta-pryamoj-lestnicy/

lestnica-mpl.ru

Формула для расчета лестницы — Строим лестницу в частном доме



Строим лестницу правильно: расчеты

  • Основные виды лестниц
  • Расчет лестницы при проектировании
  • Формулы для расчета элементов лестниц
  • Что нужно учесть при проектировании лестницы?

Основные виды лестниц

Прежде чем делать расчет лестницы, необходимо рассмотреть основные виды данных конструкций.

Конструкция простой лестницы: 1 — швеллер; 2 — рифленые металлические ступени; 3 — стальные “кобылки”; 4 — места сварки; 5 — кронштейны крепления ступеней.

Прямые лестницы являются самым простым видом данной конструкции. По ней удобно перемещаться, в том числе и переносить тяжелые вещи. Если в доме высокие потолки, а лесенка состоит из более чем 18 ступеней, то рекомендуется устроить промежуточную площадку в середине конструкции. Недостаток данного вида – это большая занимаемая площадь.

Схема расчета винтовой лестницы.

Двухмаршевые лестницы имеют промежуточную площадку и могут быть угловой или П-образной формы. Хотя данный тип характеризуется наличием промежуточной площадки, благодаря своей конфигурации конструкция хорошо вписывается практически в любое помещение, в том числе и не столь большого размера. В П-образном типе ширина промежуточной площадки должна быть не меньше ширины обоих маршев, что необходимо учесть при расчете лестницы.

Забежные лестницы представляют собой конструкцию из двух или более маршей, вместо промежуточных площадок в которых используются специальные поворотные (забежные) ступени. Забежные виды требуют минимум свободного места и легко вписываются в ограниченные пространства. Недостатком такого типа является сложность конструирования, сложная схема лестницы, так как все забежные ступени отличаются, имеют свои индивидуальные размеры. А косоуры и перила тоже отличаются сложными искривленными формами. Расчет лестниц данного типа тоже довольно сложен.

Схема устройства лестниц для крыльца.

Винтовая лестница – это самый экономичный вид. Самый оптимальный радиус составляет 80-90 см. Недостаток такой конструкции – меньшее удобство при передвижении по ней, крутой подъем, а тяжелые и крупногабаритные вещи поднять по ней очень сложно. Винтовой тип отличается сложностью конструкции, расчет лестниц труден, но они имеют привлекательный и эффектный вид.

Такой вид лестницы, как «самба» или «гусиный шаг» тоже отличается своей экономичной конфигурацией. Главной отличительной чертой является схема лестницы, а именно половинные ступени, которые задают последовательность шага в строгом следовании. В зависимости от положения первой ступени подъем всегда будет начинаться с одной определенной ноги (правой или левой). Такой тип отличается своим крутым подъемом. Чаще всего такая схема лестницы используется как вспомогательная, для подъема на чердак, в условиях крайне ограниченного места.

Расчет лестницы при проектировании

Если в доме необходимо установить лестницу, то придется решить немало вопросов. И не только касаемых вида, материалов, но и необходимости провести расчет лестницы.

Ведь мало придумать модель, нужно грамотно вписать ее в помещении, с учетом площади и высоты потолка.

Складная лестница из профиля.

Первый показатель, который необходим для расчета лестницы – это высота от пола одного этажа до кромки пола следующего этажа. Если в доме пока еще черновая отделка, то необходимо учесть толщину отделочного слоя со всеми подложками, выравнивающими материалами и т.п.

После этого рассчитывается количество ступенек. Для этого высоту помещения необходимо поделить на желаемый шаг. При получении дробного числа расчет лестниц требует сделать корректировку в сторону уменьшения или увеличения количества ступеней, согласно которым увеличится или уменьшится шаг.

В каждой лесенке есть и свой постоянный размер: это ширина проступи, размер которой берется в диапазоне от 130 до 225 мм. Параметр показывает, какую длину необходимо оставить для размещения конструкции. Данное расстояние получается в результате перемножения величины проступи на количество ступенек. Также необходимо добавить к полученному числу 80 мм, технический размер, т.е. расстояние, отводимое на выпад первой ступени и часть верхнего модуля. При строительстве лестницы, расчете ее ширины необходимо учесть размеры помещения, и сколько пространства можно выделить под устройство конструкции. Согласно свободной площади и высчитывается величина.

Расчет оптимального угла наклона лестницы.

Стоит учесть, что, если лестница немного не вписывается в габариты помещения, можно воспользоваться одной хитростью. Если толщина межэтажного перекрытия составляет более 30 см, то допускается сделать отступ вниз на 15-17 см. Оставшегося расстояния вполне хватит для закрепления конструкции.

Самую важную роль в выборе конструкции играют габариты проема. Если он будет слишком маленьким (например, ширина – 700-900 мм, длина – 1100-1600 мм), то в него можно будет вписать только лестницу «гусиным шагом».

Также схема лестницы, ее форма зависят от желаемого шага подъема ступени и ширины проступи.

Стоит отметить, что чем меньше будет высота шага, тем, соответственно, понадобится больше ступеней, модулей, балясин, перил. И тем длиннее будет лестница.

Формулы для расчета элементов лестниц

Схема расчета шага лестницы.

Для расчета лестницы существуют несколько формул, которые позволят спроектировать правильную конструкцию.

Среди них соотношение высоты подступенка а к ширине проступи b, которые можно рассчитать по трем формулам:

  • формула удобства: b-а=12 см;
  • формула шага: 2а+b=62 (60-64) см;
  • формула безопасности: а+b=46 см.

Оптимальным является соотношение 17/29, однако допускаются такие отклонения: проступь: 26 ≤ b ≤ 32 в среднем 29, подступенок: 14 ≤ а≤ 20 в среднем 17.

Высота подъема h зависит от высоты комнаты Н и толщины перекрытия D: h=H+D. Количество ступеней n рассчитывается по формуле: n=h/a.

Длина проекции лестницы на плоскость пола l зависит от количества ступенек n и ширины проступи b и вычисляется по формуле: l=b*n.

Далее следует определить крутизну лестницы k. Она зависит от высоты подъема h (высота от пола нижнего этажа до пола верхнего) и длины проекции конструкции на плоскость пола l. Вычисляется крутизна по формуле: k=h/l.

Отсюда тоже можно рассчитать высоту подступенка а и ширину проступи b. а=h/n, где n – число ступеней, b=а/k.

Таким образом, можно просчитать любую величину лестницы, получив удобную и безопасную для использования конструкцию. Если дом уже построен, то исходить нужно из высоты комнаты и свободной площади.

Что нужно учесть при проектировании лестницы?

При проектировании необходимо учитывать различные факторы, параметры, которые помогут правильно монтировать конструкции, провести расчет лестниц, сделать их использование максимально безопасным и удобным. Самой удобной и безопасной считается широкая пологая лестница, однако установить ее можно далеко не во всех помещениях, так как требуется значительные свободные площади.

Какая конструкция считается безопасной? Согласно строительным нормам ширина лестничного марша должна быть не менее 90 см, а между противоположными стенами – не превышать 110 см. Можно спроектировать меньшую ширину, однако движение по ней и перемещение различных громоздких вещей становится весьма затруднительным.

Удобство и безопасность конструкции зависят и от ее крутизны. Зависит параметр от высоты и ширины ступеней. Данные размеры, в свою очередь, зависит от многих факторов: площади помещения, габаритов проема и прочего. Но стоит учесть, что уклон конструкции не должен превышать угла в 40°. Если же параметр будет 45° или более, то с лесенки можно будет спускаться только спиной вперед. Такое передвижение является неудобным и небезопасным.

Размеры ступеней в пределах одного марша должны быть одного размера, что делает их использование комфортабельным. Кроме того, если произошла небольшая ошибка в размерах в одной ступени, это может сказаться к концу конструкции в значительном отклонении от первоначального проекта.

Ширину проступи лучше всего брать в пределах 28-30 см, но не менее 25 см. Высота подступенка должна быть в пределах 14-17 см, но не более 20 см.

Проектирование лестницы осуществлять лучше всего на стадии строительства, когда можно подобрать оптимальные размеры, форму и вид конструкции, предусмотреть заранее помещение необходимой площади.

Расчет лестницы: формулы


Расчет лестницы необходимо провести на стадии ее проектирования. Важными параметрами являются высота и длина конструкции, размеры и количество ступенек.

Источник: 1polestnicam.ru



Какая формула расчета лестницы на второй этаж

Монтаж любого строительного сооружения начинается с конструирования и чертежа. Внимательная бумажная работа перед сборкой лестницы на второй этаж поможет составить грамотную формулу расчета и убережет от ненужных переделок и ошибок.

Сэкономить время и средства помогут следующие этапы:

  • определение местоположения лестничной конструкции;
  • измерение размеров лестничного проема;
  • выбор конструкции;
  • уточнение количества и определение размера ступенчатых поверхностей;
  • изучение высоты и ширины промежуточной площадки;
  • учет угла наклона.

Одним из главных моментов считается определение свободного пространства, исходя из цели и частоты использования лестницы, ведущей на второй этаж. Выбрать маршевый вид лестничной конструкции возможно, если допустимые размеры имеющегося для строительства места превышают 1,6х1,6 м. Винтовое строение предпочитают, чтобы сэкономить пространство. Оно смотрится очень эстетично, но менее удобно в использовании.

Расчет необходимых параметров

Изучив все нормативные документы, вы сможете спроектировать строение своими руками. Сначала рекомендуется рассчитать размеры лестничных ступеней. Богатый опыт проектировщиков и строителей доказывает, что самая удобная глубина ступенчатой площадки для спуска и подъема равна 290-300 мм при максимальной высоте подступенка 160-180 мм.

  1. Существует специальная формула, применяемая при расчете глубины ступеней:

«2 a + b = 600-640 мм»

Здесь а – это высота подступенка, b – это ширина проступи. Цифры 600-640 мм здесь даны как примерная длина шага человека.

Иногда для обеспечения экономии места в многоуровневой квартире или доме используют нависание ступенчатой площадки, рекомендуемое значение которого должно быть примерно 4 см.

  1. Некоторые авторы современной литературы по монтажу лестницы рекомендуют использовать формулу удобства и безопасности.

«a – h = 12», где a – ширина проступи, h – подъем

Лестница считается безопасной, если сумма этих значений (с) будет равна 45 см

Однако точные цифры, соответственно данной формуле, достаточно редко получаются на практике. Но проверить составленные наброски по ней очень рекомендуется.

  1. В давние 1600 годы французский архитектор Брондель предложил следующую формулу для расчета лестницы.

где A – ширина ступени, H – ее высота, S – средняя длина человеческого шага.

Исходя из 600-640 мм для длины шага данную формулу можно преобразовать в уравнение:

Не все строители находят данные параметры идеальными на практике, однако в некоторых конструкциях эти значения вполне оправданы.

Обязательным расчетом в чертежах указывается угол наклона лестницы. Самым оптимальным считается диапазон 30-38 градусов. Существуют специальные таблицы рекомендованных цифр угла наклона, исходя из размеров ступени. Правильный выбор параметров обуславливает расстояние не менее 2 метров от поверхности лестничной конструкции до потолка или выступающего элемента здания. При занижении данных параметров высокому человеку будет некомфортно подниматься на второй этаж.

Нормативные документы по строительству лестничных объектов имеют свои параметры

В зависимости от типа конструкции, прямой или поворотной, рассчитывается чистовая ширина марша. Минимальные параметры для прохода одного человека составляют 0,8 м, при подъеме двух человек – минимум 1 м. Более того, по нормам СНиП данные значения должны быть равными у каждого ступенчатого шага, а зазор между параллельными маршевыми частями не должен быть менее 40 мм. Некоторые требуемые значения указаны на фото.

Сама ступенчатая площадка также должна соответствовать требованиям безопасности.

Самой рекомендуемой высотой подступенка конструкции считается 150 мм при имеющейся ширине проступи 300 мм. По нормам высота может варьироваться в пределах 120-200 мм. Площадки неправильной формы должны иметь минимальную ширину 100 мм в узкой части, а в средней – до 250 мм.

При расчете формулы глубины лестничной конструкции принимают во внимание показатель средней маршевой линии. Ее проводят образно ровно по середине всей лестницы, и она должны быть абсолютно идентичной на ровных или поворотных местах. Рассчитывая междумаршевую площадку, необходимо учесть, что ее величина должна быть в два раза больше среднего человеческого шага, то есть 1300-1400 мм.

Проектируя лестницу на второй этаж, также учитываются размеры ограждений и расстояний между балясинами перил. Создав такую схему своими руками, и определив все моменты будущего строения на бумаге, вы можете быть уверены в успехе вашего строительства и долговечности сооружения.

Формула расчета лестницы своими руками на второй этаж


Как рассчитать по формуле размеры лестницы на второй этаж, какими должны быть ступени по ширине и высоте.

Источник: 2ladders.ru



Как произвести грамотный расчет лестничных ступеней

Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны.

Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

Размер шага среднестатистического человека.

Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм).

Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

Нестандартная форма ступеней хоть и выглядит оригинально, особым удобством обычно не отличается.

Рекомендуемые значения высоты и глубины

Помимо формул, позволяющих сделать правильный расчет размеров ступеней, есть рекомендуемые параметры. Например, площадь ступени должна быть такой, чтобы человек при ходьбе по лестнице опирался всей ступней или хотя бы большей ее частью. Глубина проступи как раз и определяет эту площадь. Минимальное значение глубины – 25 см. Это особенно важно для спуска.

С другой стороны, при чрезмерно большой глубине ступенек, человек, поднимаясь на второй этаж или спускаясь, непременно будет сбиваться с шага. Площадь ступени, конечно, будет достаточной для постановки ног, но ходить с этажа на этаж, когда ступени шире 40 см, уже не комфортно. Таким образом, глубина выбирается из диапазона 25–40 см. Оптимальное значение – 30 см.

Стопа должна помещаться на проступи.

Можно поступить по-другому – взять обувь тех людей, которые будут пользоваться лестницей, и увеличить ее размер на пару сантиметров. Полученные величины и станут ориентиром для выбора глубины проступи.

Если глубина получается слишком маленькой, что бывает, например, из-за большого угла наклона лестницы, то применяют выступы (нахлесты). Ширина участка проступи, нависающего над нижележащей ступенью, не должна превышать 5 см.

Иногда нависание проступи имеет и декоративный характер.

Когда выбрана глубина проступи, расчет высоты подступенка можно произвести согласно описанным выше формулам. Но существуют и рекомендуемые значения. Высота выбирается из диапазона 12–22 см. Делать ступеньки высокими нежелательно, если пользоваться лестницей будут дети и пожилые люди. Слишком низкие ступени тоже не рекомендуются, так как шагать при этом придется часто и мелко, что неудобно. Оптимальной считается высота 15 см.

Ступени должны быть одинаковой высоты. Спускаясь на нижний этаж в темноте, очень легко оступиться, когда реальная высота ступеньки отличается от ожидаемой, так как мы ориентируемся на мышечную память.

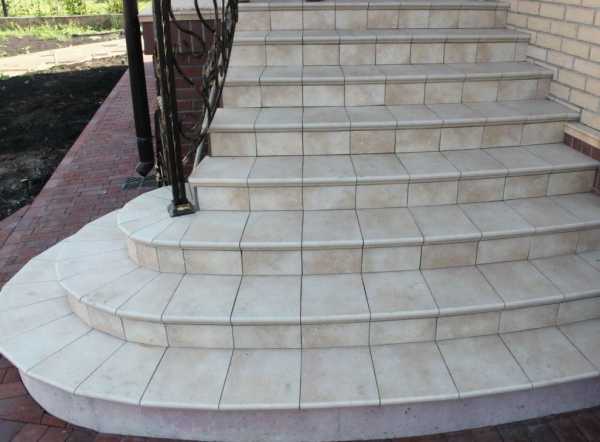

Отличная высота может быть у первой ступени наружных лестниц.

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

Разминуться на такой лестнице двум людям практически нереально.

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

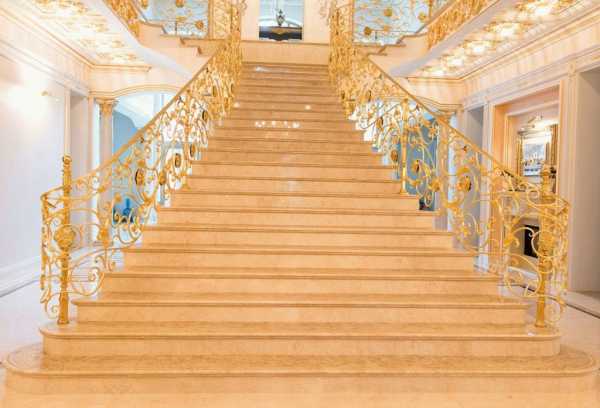

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.

От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

В данном случае первая ступень получилась несколько ниже остальных.

Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

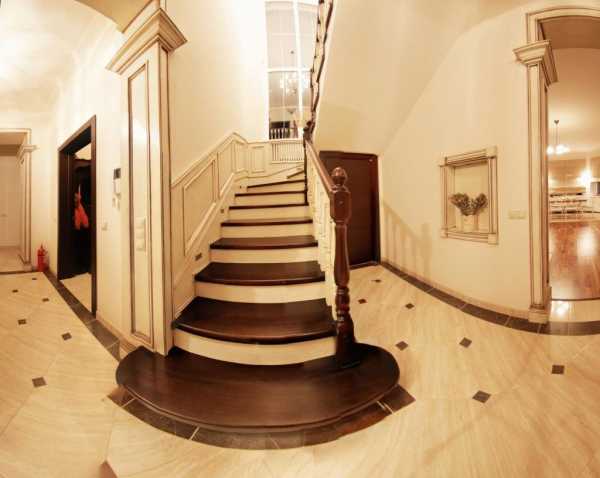

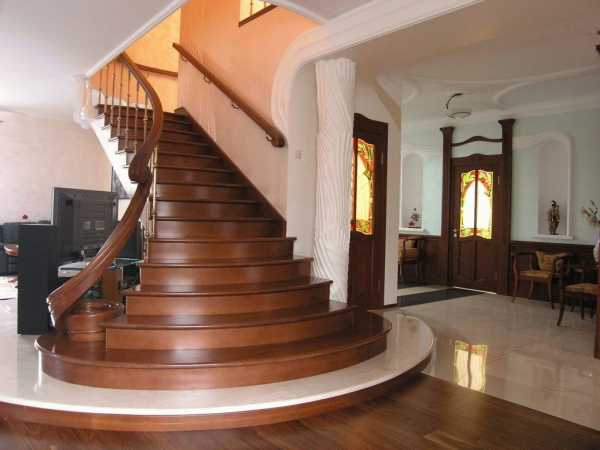

Также можно установить так называемую подиумную ступень, которая может быть, как ниже, так и выше остальных.

Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

Графический просчет ступеней.

Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

  • первый – влево, параллельно горизонтальной оси;
  • второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

Данный метод подойдет для расчета прямых одномаршевых лестниц.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями.

Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции.

Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Не стоит забывать про специальные компьютерные программы для архитекторов, но их интерфейс обычно достаточно сложен для новичков.

Расчет ступеней лестницы: формулы и рекомендации специалистов


Как произвести грамотный расчет лестничных ступеней Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны. Строительство дома, имеющего второй этаж,

Источник: lestnitsygid.ru



Расчет ступеней лестницы: оптимальные параметры и формулы для вычисления

Расчет ступеней лестницы позволяет обеспечить проектирование конструкции с использованием стандартных норм и требований, предусмотренных для удобства и безопасности сооружения. Исходя из количества отведенного места, выбора материалов и высоты потолка, с помощью простых вычислений, можно быстро определиться с конфигурацией изделия.

Габариты лестничного марша

Несущая способность

Расчет ступеней лестницы на второй этаж производится с учетом прогиба не более 1/400 пролёта. Нагрузка на марш и площадку собираются путем суммирования собственного веса сооружения и временной нагрузки: в жилых помещениях – 300 кг/м².

Высота изделий

Для того, чтобы определить удобство изделия, применяется формула расчета ступеней лестницы. Она представлена суммой удвоенной высоты подступенков, сложенных с проступью. Этот показатель равняется среднему человеческому шагу – 60 –64 см. Определение проступи и подъема обеспечивается путем подстановки данных:

В качестве альтернативы можно рассматривать другой пример расчетов:

где а – размер подступенка, b – параметр проступи.

Габариты лестничной конструкции

Если создается лестница своими руками, расчет ступеней начинается с ширины проступи. Она способствует размещению ноги полной стопой. Оптимальный размер 20 – 32 см. Высота подступенков составляет 15 см, а проступь – 30 см в ширину.

Забежные ступени проектируются с учетом, что с узкой стороны ступень имеет параметры 10 см, а нахлест на нижнюю ступень составляет 5 см. Нахлест может создаваться при необходимости увеличить ширину проступи. Тогда данный показатель должен варьировать в пределах 3 – 5 см для ступенек из железобетона.

Угол подъёма

Расчет ступеней деревянной лестницы осуществляется с учетом наклона в пределах 23 до 37°. Если наклон менее 23 гр., вместо лестничной конструкции ставится пандус (ровная наклонная площадка). Если угол более 45°, производится установка приставного или раскладного типа изделий. Винтовые лестницы имеют угол подъема в пределах 25—35°.

Параметры лестничного марша

Число ступенек

Данный параметр обусловлен высотой этажа и углом наклона лестничной конструкции. Определившись с расположением конструкции в плане и высотой здания, число ступенек определяется графическим путем. Вслед за этим по формулам безопасности определяется ширина проступи. Чертеж создается с использованием масштаба.

Если использовать калькулятор расчета ступеней лестницы, высота этажа измеряется с учетом размещения чистовых покрытий на верхнем и нижнем перекрытии. Стандартный размер составляет 2800 или 3000 мм. Реже применяются показатели 2700 или 3300 мм. Проектирование высоты здания производится не менее 2,4 м. Если высота не входит в пределы нормы и не кратна 3, то ступеньки рассчитываются с точностью до 1 мм.

Габариты лестничной установки

Расчет ступеней лестницы по программе или вручную предусматривает образование погрешности. Его можно распределить на нижней фризовой ступени, а оставшиеся ступени марша создаются на одинаковой высоте. Ступеньки с разной высотой способствуют созданию травмоопасной конструкции. Для выравнивая высоты ступенек можно опустить чистовое покрытие верхнего этажа немного ниже.

Когда проводится расчет лестницы с ступенями на 90 градусов, порожек не рекомендуется сооружать. Предпочтительнее создать этажную площадку в виде пандуса, под наклоном. При наличии ограждения из стен с дверями, полы этих установок производятся с порогом. Для создания более короткой лестницы укорачивается ширина проступи. Например, высота подступенка 20 см, ширина проступи равна 25 см способствует неудобному спуску.

Графические замеры ступенек

Расчет высоты ступеней лестницы осуществляется с учетом того, что свободное перемещение по горизонтальной поверхности обеспечивает с шагом в 62 см. Поднимание ноги осуществляется на 31 см. На горизонтальной плоскости схемы откладывается заданное количество частей. Каждая из них равна одному шагу (62 см).

Внимание! Удобство сооружения определяется по формуле, где 2 высоты ступени + глубина ступени = 63±3 см.

Лестница на 180 градусов

Расчет лестницы с ступенями на 180 градусов требует пристального внимания к промежутку между двумя маршами, которые размещены по параллели по отношению друг к другу. Данный параметр должен соответствовать ¼ ширины проема. Производится расчет сооружения графическим способом:

  • Создание схематического изображения производится путем нанесения окружности с радиусом: ширина марша + 0,5 отрезка между маршами. Радиус отвечает минимальным параметрам 1,13 части ширины.
  • С двух сторон окружности чертятся прямые марши с заданными параметрами ширины и длины. Через центр маршей проходит линия передвижения, размечаются ступеньки (шириной 350 -370 мм). Полученное количество ступенек должно определяться целым значением.

Параметры ступеней для жилого массива

  • Через самую высокую точку окружности В и центральную точку А проходит вертикальный отрезок до пересечения с нижней гранью отметки С. Отрезок ВС проходит через середину центральной ступеньки поворота. Центральная ступенька размечается аналогично первой. Оставшиеся ступеньки отсчитывают по обе стороны.
  • Наносится горизонтальный отрезок DE, обозначающий последнюю прямую ступеньку. Через отметку А и боковое положение ступеньки 1 до пересечения с контуром DE откладывают прямую (разметка производится пунктирной линией). Через отметку А и границу ступеньки 2 создается вторая линия до пересечения с контуром DE. Образованная линия выступает в качестве шаблона для всех последующих ступенек.
  • По линии DE откладывают равные 1-2 участки. Число линий соизмеримо с количеством забежных ступенек.
  • От образованных на отрезке DE отметок 3, 4, 5 и т.д. проводят отрезки, пересекающие отметку 3 на DE и отметку А. Данные контуры выступают в качестве границы забежных ступенек.

Основные вычисления ступенек

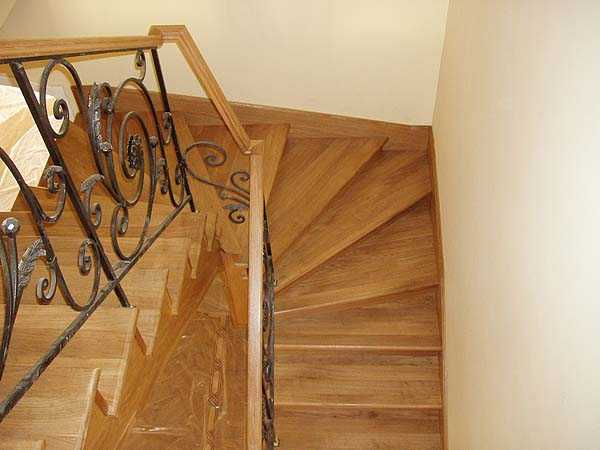

Забежные ступени на 90 градусов

Для вычисления поворота ступенек на 90 гр. переменяются 2 косых ступеньки и монтируется между ними поворотная ступенька с гранями под прямым углом. Фиксация поворотной ступеньки производится непосредственно к косоурам. Подпорка ступени с помощью балясины или специального столба.

  • Отмеряется стандартная ширина ступенек. Замеряется длина косой ступеньки от участка фиксации на косоуре до точки подсоединения на стеновой поверхности или косоуре с другой стороны. На чертеже проводится линия от угла 90 гр. В предусмотрено создание поворота до центральной части размещения узкой стороны ступеньки (до центра опоры для поручней). На рисунке проводится окружность с радиусом, соответствующим отрезку от центральной части опоры, на которой обеспечивается крепление ступени до ее середины. От последней прямой ступеньки откладывается по этому радиусу нужная ширина. Это ширина центрального участка косой ступеньки. Ставится цифра 1 в конечной части отрезка. Проводится от нее прямая до центральной части окружности.

Определение параметров ступенек

  • Произвольно проводится прямая через центр так, чтобы с отрезка от числа 1 она способствовала созданию острого угла. На прямой отмечаются промежутки, равные «X1», где X – преумножающийся вдвое коэффициентный показатель. Цифра «1» выступает в качестве длины первой линии. Узнать положение второй ступеньки можно с использованием отрезка на прямой в 2 раза больше первого. Третья ступень будет иметь параметр в 4 раза больше.
  • Создавая рисунок с забежными ступенями, их ширина в центре равна 1. Смена угла способствует неизменной ширине, а размещение ступеньки изменяется.

Вычисление размеров лестничной установки

Альтернативная методика расчета

Определяется ширина в центральном положении ступеньки. Делится поворот на 30 гр. Для разворота на 90 гр. необходимо создание 3 ступеней. Угловая забежная ступенька создается с установкой дополнительного бруса сечением 10*10 см. Назначение бруска заключается в компенсации большого количества ошибок при определении прочностных показателей. На данном этапе центральный столб заменяет стойка для поручней и 2 косоура.

Расчет ступеней лестницы: оптимальные параметры и формулы для вычисления


Расчет ступеней лестницы позволяет обеспечить проектирование конструкции с использованием стандартных норм и требований, предусмотренных для удобства и безопасности сооружения. Исходя из количества отведенного места, выбора материалов и высоты потолка, с помощью простых вычислений, можно быстро определиться с

Источник: lestnitsahouse.ru



Расчет лестницы

В строительной практике приняты определенные размеры лестницы для дома. Ступени чаще всего имеют размер 150×300 мм, т.е. высота ступени — 150, ширина — 300 мм. Эти размеры позволяют устроить уклон марша в соотношении 1:2 . Ширина лестницы должна быть не менее 1200 мм, ширина площадок — не менее ширины марша. Количество ступеней в одном марше колеблется от 5 до 18.

Чтобы правильно определить необходимое количество ступеней, следует прежде всего построить лестничную клетку графически в масштабе или в натуре на стене.

Соотношение высоты подступенка к ширине проступи

Существуют три формулы соотношения высоты подступенка j к ширине проступи e . Это формула шага, формула безопасности и формула удобства. Наиболее важной является формула шага. Требованиям всех трёх формул удовлетворяет соотношение 17/29 .

  • формула удобства: e — j = 12 см
  • формула шага: 2j + e = 62 (60-64) см
  • формула безопасности: e + j = 46 см
  • проступь: 26 ≤ e ≤ 32 в среднем 29
  • подступенок: 14 ≤ j ≤ 20 в среднем 17
  • формула шага: 60 ≤ 2 j + e ≤ 66 в среднем 63 (62)
  • формула удобства: e — j в среднем 12
  • формула безопасности: 45 ≤ e + j ≤ 47 в среднем 46

Пример расчёта лестницы

В двухэтажном доме предусмотрена лестничная клетка длиной 5900 мм, шириной — 3000 мм, высотой от уровня пола 1-го этажа до уровня пола 2-го этажа — 3300 мм и расстоянием между маршами 100 мм.

Расчёт лестницы

При высоте 3300 мм лестница должна быть двухмаршевой.

Для расчета ширины марша лестницы из ширины лестничной клетки (3000 мм) следует вычесть промежуток между маршами (100 мм) и разделить остаток на 2; получим

Высота каждого марша лестницы будет равна высоте этажа (3300 мм) делённого на 2, т.е.

Размер ступеней принимают равным 150 x 300 мм (150 мм — высота). Количество подступенков в каждом марше определяют делением высоты марша на высоту подступенка, т.е.

Проступь верхней ступени каждого марша совпадает с поверхностью площадки, а это значит, что проступей будет на 1 меньше, т.е. 10. Поэтому каждый марш будет состоять из 11 подступенков и 10 проступей.

Зная ширину проступи лестницы (300 мм) и количество ступеней (10), можно определить горизонтальную проекцию марша, его длину (заложение марша). Для этого ширину проступи умножают на количество ступеней:

Ширина каждой площадки предусматривается равной ширине марша, т.е. 1450 мм.

По выполненному чертежу лестницы на стенах размечают площадки, тетиву и ступени. Внизу стены отмеряют ширину площадок (по 1450 мм), а от них — ширину проступи (по 300 мм).

По полученным отметкам при помощи отвеса и намеленного шнура проводят строго вертикальные линии. Затем на уровне пола 1-го этажа проводят горизонтальную линию, от неё отмеряют 150 мм и проводят вторую горизонтальную линию, определяя проступь 2-ой ступени, и т.д. Последняя (11-я) проступь должна находиться на одном уровне с полом площадки.

При разбивке изготовляют фанерный или дощатый шаблон, с помощью которого размечают тетиву: находят положение балок под площадку и бруска (лаги), укладываемого на уровне пола 1-го этажа. На эти балки и брусок будет опираться тетива лестничной клетки.

Расчет лестницы


В строительной практике приняты определенные размеры лестницы для дома. Ступени чаще всего имеют размер 150×300 мм, т.е. высота ступени — 150, ширина — 300 мм. Эти размеры позволяют устроить уклон марша в соотношении 1:2. Ширина лестницы должна быть не менее 1200 мм, ширина площадок — не менее ширины марша. Количество ступеней в одном марше колеблется от 5 до 18. Чтобы правильно определить необходимое количество ступеней, следует прежде всего построить лестничную клетку графически в масштабе или в натуре на стене. Соотношение высоты подступенка к ширине проступи

Источник: www.mensh.ru



luchielestnicy.ru

как правильно вычислить с учетом минимального расстояния (фото и видео)

При самостоятельном выполнении лестницы необходимо тщательным образом выполнить все расчеты конструкции. От этого будет зависеть прочность, надежность, безопасность и комфорт при эксплуатации изделия.

Далее мы рассмотрим, как правильно рассчитать лестничный марш для дальнейшего изготовления конструкции.

Прежде чем начинать расчет маршевой лестницы, необходимо замерить пространство, чтобы определиться с габаритами будущего изделия. Для этого перенесите план помещения на бумагу, отобразив там все окна, двери, всевозможные преграды, расположение мебели и зафиксируйте при этом все размеры.

К примеру, наше помещение имеет размеры 5000 х 2800 мм.

Этих параметров вполне достаточно, чтобы выполнить дальнейший расчет лестничных маршей.

Маршевая лестница может быть нескольких типов:

Как правило, промежуточная площадка применятся в тех случаях, когда в марше количество ступеней превышает 14-15 штук. Деление марша на две части обеспечивает безопасность и удобство подъема.

В тех случаях, когда необходимо сэкономить пространство, вместо поворотной площадки используют забежные лестничные ступени. Вначале рассмотрим наиболее распространенное и простое решение – лестницу с одним маршем.

Расчеты должны отвечать на следующие вопросы:

При этом проектируемая конструкция должна соответствовать следующим требованиям:

Совет!
Самая оптимальная ширина марша для внутридомовой лестницы составляет 0,9 -1 м.
В садовых домиках допускается ширина марша 0,7-0,8 м.

Размеры конструкции

Чтобы рассчитать размеры конструкции, нанесем контуры изделия на подготовленный заранее план помещения. При этом угол наклона должен находиться в пределах 30 – 45 градусов.От данного показателя зависит безопасность конструкции и удобство ее эксплуатации.

Зная расположение изделия в плане, рассчитать угол наклона графическим способом не составит труда.

Диаграмма соотношений между углом наклона конструкции и размерами ступеней

Ступени

Как показала практика, наиболее удобной и комфортной получается лестница, если при проектировании использовалась следующая формула расчета лестничного марша: удвоенная высота ступени и суммированная с шириной проступи равняется средней длине человеческого шага. Длина шага на площади находится в пределах 62-64 см, а удобный подъем ноги составляет 30-32 см.

Оптимальные размеры ступеней

В результате получаем такую формулу – 2а+b=64 см, где высота шага обозначается как «а», а ширина проступи как «b». Иногда боле приемлемой является следующая формула: а+b=47 см.

Обратите внимание!
Высота ступени должна составлять не менее 120 мм и не более 170 мм.

К примеру, если высота составляет 12 см, то исходя из первой формулы, ширина проступи будет равняться 40 см. Такая проступь будет слишком широкой, в этом случае лучше воспользоваться второй формулой. Ширина проступи тогда будет равняться 35 см.

Конечно, можно не прибегая к формулам воспользоваться оптимальным размером, который лежит в пределах 140-170 мм. Чтобы сэкономить место, возьмем высоту по максимуму – 17 см. В этом случае марш будет иметь 2800/170=16,47~16 ступеней. Чтобы подкорректировать их высоту, выполним следующий расчет – 2800/16=175 мм.

Совет!
В магазинах встречаются готовые элементы конструкции, которые можно подобрать в соответствии с необходимыми размерами.
Правда, их все равно придется «подгонять», а цена при этом будет довольно высокой.
Поэтому можно купить только сложные элементы, которые невозможно сделать самостоятельно.

Так как последняя ступень совпадает с уровнем пола второго уровня, в марше их должно быть 15 штук.Рассчитать глубину проступей довольно просто при помощи того же плана, для этого надо длину горизонтальной проекции лестницы разделить на количество проступей. В нашем случае: 4400/15=293 мм, что является допустимой нормой.

Обратите внимание!
Край проступи имеет выступ около 20-40 мм. Поэтому, при изготовлении проступей, к полученной ширине необходимо прибавить еще несколько сантиметров «нахлеста».

Теперь, зная как расчитать ступени лестничного марша, можно переходить к заключительной стадии проектирования.

Схема расчета длины марша

Длина марша

Далее, зная основные параметры конструкции, рассмотрим, как рассчитать лестничный марш в длину, т.е. узнаем длину несущей части – тетивы или другой опоры. Сделать это очень просто воспользовавшись теоремой Пифагора.

Для этого проекцию длины изделия возведем в квадрат и прибавим квадрат высоты этажа, так как катетами у нас выступает проекция и высота помещения, как показано на рисунке. Затем из полученного числа извлечем квадратный корень: 193600+78400=272000. Извлекаем квадратный корень и получаем – 521,5 см.

Высота прохода

Минимальное расстояние между верхней кромкой проступи и потолком должно составлять не менее 1900-2000 мм. По мере подъема эта величина не должна изменяться. Если выдержать данное условие не получатся, то необходимо увеличить проем в перекрытии.

На этом расчет марша завершен. Если вы будете делать лестницу своими руками, то на основе полученных расчетов и получившегося чертежа, можно приступать к изготовлению деталей будущей конструкции.

Дополнительную информацию о расчете маршей и изготовлении лестницы можно подчерпнуть из видео в этой статье.

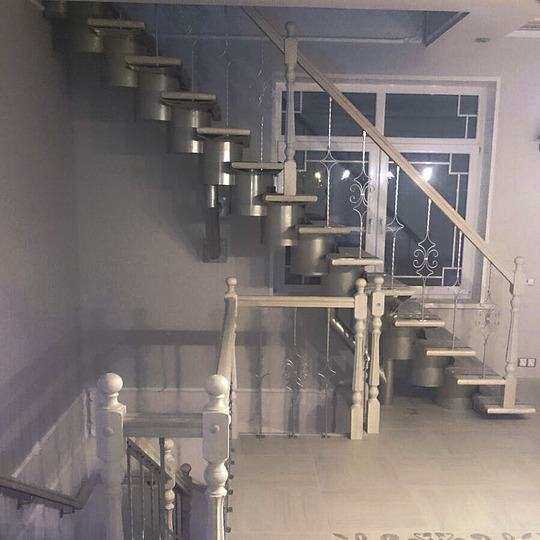

Проект двухмаршевой лестницы

Особенности

Принцип расчета этой конструкции остается таким же, как и расчет одномаршевой лестницы, однако, добавляются следующие нюансы:

  • Если лестница имеет разворот на 180 градусов, то минимальное расстояние между лестничными маршами в соответствии с пунктом 8.9 СНиП 21-01-97 должно составлять 75 мм. Соответственно, не меньшее расстояние должно быть и между перилами.
  • Площадка является такой же ступенью, только занимает больше места. Если марши выполняются под углом 90 градусов, то площадка получится квадратной.

Обратите внимание!
Если не выдержать необходимое расстояние между маршами лестницы, то движение по ней может привести к травме руки.
Двухмаршевая лестница

Забежные ступени

Если расчет конструкции с поворотной площадкой не намного сложнее, чем расчет одномаршевой конструкции, то применение поворотных ступеней делает эту процедуру более сложной. Однако, инструкция приведенная ниже позволит справиться и с этой задачей.

На фото – забежная лестница с заворотом на 180 градусов

Самое главное произвести забежных ступеней в соответствии со следующими нормами:

  • В самом узком месте ширина поворотной ступени должна быть не менее 120 мм;
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см;
  • Минимальный радиус кривизны должен составлять 30 градусов.

Выполнить расчет забежных ступеней проще всего графическим способом, как это показано на схеме приведенной ниже.

Схема расчета забежных ступеней

Совет!
Имейте ввиду, что графические расчеты не совсем точные.
Поэтому в процессе отрисовки допускается изменение размеров проступей, но с условием – нельзя затрагивать параметры средней линии движения.

В остальном расчет соответствует всему, что было написано по отношению к одномаршевой лестнице.

Вывод

Точный расчет марша лестницы позволит не только создать безопасную и комфортную лестницу, но и упростить процесс ее изготовления. В результате, вы избежите многих «переделок» и «подгонок» в процессе монтажа и сэкономите время и строительный материал.

sdelai-lestnicu.ru

Как рассчитать лестничный марш калькулятор

Расчет прямой деревянной лестницы

Онлайн калькулятор расчета деревянной лестницы

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Как рассчитать ступени для лестницы: простые примеры и рекомендации по определению основных параметров

С целью сэкономить средства на монтаже ступеней между перекрытии, можно узнать, как рассчитать ступени для лестницы и произвести самостоятельный монтаж. Особенности расчетов обеспечивают возможность правильной закупки материалов для прямой или поворотной конструкции, а также максимальной эффективности ее использования.

Вычисление размеров лестничной конструкции

Расчет лестницы с забежными ступенями П-образного типа

Проектирование забежных ступенек производится с учетом, что наименьший параметр поступи с узкой стороны составляет 10 см. Нависание проступи над предыдущим элементом марша составляет 5 см. Применение нависания применяется в случае невозможности увеличения ширины проступи. При этом уровень нависания составляет 3 см для изделий из массива и 5 см для ж/б ступенек.

Для того, чтобы максимально точно решить проблему, как рассчитать лестницу с забежными ступенями, по центру марша чертятся отрезки ABC, называемые центральными. Затем на центральном отрезке наносится ширина проступей. Данный процесс осуществляется от вершины округления. Распределение производится таким способом, чтобы центральная линия делила верхнюю ступеньку надвое. Гораздо проще рассчитать ступени лестницы онлайн с помощью специального калькулятора, однако для этого необходимо иметь определенные навыки.

Определение размеров лестничного сооружения

Разобравшись с шириной проступи, можно произвести новые деления, которые нумеруются.

Внимание. Чем больше прямых ступенек получится в результате, удобнее будет конструкция.

Наносится отрезок D и E, проходящая по краям ровных горизонтальных частей ступени. С помощью пунктира выделяют габариты забежной лестницы.

Финишным этапом в решении задачи, как рассчитать количество ступеней на лестнице, выступает нахождение центра отрезка А и соединения с контурами 1 и 2 по линии перемещения.

Нагрузка на ступени

Расчёт несущей способности изделия предусматривает разделение на консольные или однопролётные балки. Их вычисляют с помощью специальных формул. Сооружения, подверженные воздействию динамической нагрузки, характеризуются повышенными требованиями к жёсткости несущей части сооружения: прогиб должен составлять 1/400 пролёта. Нагрузка, воздействующая на марши и площадки, собирается путем суммирования массы сооружений и возможных нагрузок: в зданиях жилого назначения – 300 кг/м².

Расчет данных лестничной установки

Высота и ширина изделий

Решая, как правильно рассчитать ступени лестницы, важно помнить, что при подъеме люди затрачивают вдвое больше энергии, нежели при горизонтальном движении. Лестничная установка обладает удобными и безопасными свойствами, если двойная высота подступенка вместе с проступью равна человеческому шагу. Длина шага ориентирована на средний показатель 60–64 см.

Внимание! Проступь и подъем вычисляется подстановкой данных: 2а+b = 60…64 см.

Можно использовать более простую формулу: а+b = 45 ± 2 см, где а – вертикальная часть, b – горизонтальная.

В вопросе, как рассчитать ступени деревянной лестницы, следует помнить, что глубина ступени должна способствовать опоре стопы, то есть составлять 20 – 32 см. Оптимальным размером выступает высота подступенка в 15 см, а проступь – 30 см.

Соотношение размеров подступенка к высоте этажа

Угол наклона

Разобравшись, как рассчитать высоту ступеней лестницы, можно подобрать оптимальный угол подъёма. Он варьирует в пределах 23 – 37°. Лестнице с крутым уклоном потребуется меньше места для монтажа. Пологая установка занимает больше места. Наклон менее 23° свидетельствует о необходимости монтажа наклонной площадки, если наклон больше 45°, то более разумно будет применение приставной или раскладной установки.

Наклон винтовых сооружений соответствует показателям, варьирующими в диапазоне 25—35°.

Размеры ступенек, регламентируемые нормами

Число проступей

На сайтах ведущих компаний легко определиться, как рассчитать ступени лестницы на калькуляторе. Данный параметр определяется расстоянием между перекрытиями и наклоном сооружения. Если известно место установки конструкции в плане и высота здания, число ступенек определяется графически.

В масштабе создается марш, соизмеримый с расстоянием между этажами. Он выступает в виде разницы уровней чистого пола перекрытий. Внизу учитывается толщина выравнивающей стяжки, клеевого состава для плитки. В верхней части – паркетное покрытие.

Для того, чтобы правильно решить проблему, как рассчитать количество ступеней деревянной лестницы, необходимо помнить, что стандартный размер перекрытий составляет 280 или 300 см, реже – 270 или 330 см. Это способствует проектированию высоты помещения не менее 240 см. В случае, когда уровень этажа имеет отклонения от норматива и не кратна 3, то расчеты (округление) производятся с точностью до 1 мм. Образование отклонений, набегающих от округления чисел, распределяют на нижнюю фризовую ступеньку, а оставшиеся ступени имеют одинаковые размеры. Можно сделать ниже поверхность верхней площадки, относительно пола.

Число ступеней определяется путем подстановкой данных H/ A. То есть проем делится на размер подступенка. К примеру, H= 260, A=15 см, тогда ступенек получится 17,33. Решение проблемыесть:

  1. Для ликвидации лишнего участка внизу сооружается фризовая ступенька неправильных размеров, а остальные элементы образуют равные размеры по 170 мм.
  2. Возводится подиум или площадка.
  3. Распределяется высота по всем ступенькам.

Расчет лестничного шага

Графический способ определения размеров

Данная методика рассчитана на то, чтобы при совершении горизонтального шага в 62 см, можно было легко поднимать ногу на высоту, определяющейся его половиной. То есть 31 см. Если на горизонтальной оси графика отметить заданное количество частей с параметрами по 62 см, а на вертикальной оси – высоте подъема ноги 31 см, то данное построение обеспечит возможность узнать необходимые размеры лестницы, образованной под любым наклоном.

На графике наносится линия наклона и в точках пересечения с сеткой графика проводятся перпендикуляры. Это позволяет получить оптимальные размеры ступеней для предусмотренного уклона марша.

Нормы расчетов

При проектировании лестничной конструкции, важно определить высоту между перекрытиями и обозначить ее буквой Н. Исходя из этого, можно провести основные расчеты с учетомрегламентируемых параметров :

  • Оптимальный угол наклона равен 30 – 45 гр. При увеличении параметра, ставятся приставные конструкции.
  • Ширина одной ступеньки составляет 30 см.
  • Забежные ступени в узкой части возле стойки имеют размер 10 см.
  • Промежуток между опорными стойками для поручней в среднем равен 15 см.
  • Высота достигает до 1 м. Однако, если в доме живут маленькие дети, можно соорудить дополнительные параллельные поручни.
  • Число ступенек в одном марше составляет от 3 до 18. На поворотах или увеличении размера марша до 330 см, сооружаются промежуточные площадки. Забежные ступени размещаются в случае с небольшой площадью, отведенной под ступени.
  • В доме с детьми высота проступи составляет 12 см, а промежуток между балясинами 10 см.
  • Уровень нагрузки, предполагаемый для лестницы составляет в 180 – 220 кг, а для ограждений – 100 кг.

Стандартные параметры лестничного марша

  • 125 см и более – для помещений с повышенной комфортностью.
  • 110 см – для сооружений, установленных в специально отведенных комнатах.
  • Установка лестницы с шириной ступеней 90 см, оснащается ограждением с обеих сторон или одной стороны. Во втором случае конструкция примыкает к несущей стене.
  • Сооружение с параметрами 80 -70 см монтируется в зданиях, не предназначенных для постоянного обитания. Они размещаются в подсобных помещениях и эксплуатируются не интенсивно.
  • Винтовые установки составляют размер 110 см, однако, нередко встречаются изделия на 140 см.

Стандартный лестничный марш

Расстояние между проступями и потолком равно 190 – 200 см. При необходимости можно увеличить параметр на 10 см.

Калькулятор металлических лестниц

В ходе проектирования любой лестницы необходимо обязательно учитывать множество различных параметров, оказывающих влияние на целостность всей конструкции. Особое же внимание при расчете подобного сооружения, прежде всего, следует уделять таким элементам, как пролеты, марши, ступени и, конечно же, ограждения.

Процедура планировки лестницы должна полностью исключать даже самые незначительные ошибки, поскольку это, в последствие, может привести к очень серьезным неприятностям. При этом наиболее высокую точность очень важно соблюдать при сооружении именно металлических лестниц, так как осуществлять подгонку ее элементов под необходимые размеры, в случае какой-либо ошибки при расчете, будет весьма затруднительно.

Чтобы произвести расчет металлической лестницы онлайн, воспользуйтесь соответствующим калькулятором:

  1. Калькулятор прямой металлической лестницы
  2. Калькулятор металлической лестницы с тетивой типа зигзаг
  3. Калькулятор металлической лестницы с поворотом на 90 градусов
  4. Калькулятор металлической лестницы с поворотом на 90 градусов и тетивой типа зигзаг
  5. Калькулятор металлической лестницы с поворотом на 180 градусов
  6. Калькулятор металлической лестницы с поворотом на 180 градусов и тетивой типа зигзаг

Работы по проектированию подобных конструкций необходимо обязательно с расчета самой лестничной площадки. Данные элементы у лестниц чаще всего выполняются в прямоугольных формах, хотя, конечно же, случаются и исключения. В ходе проектирования будущей лестницы, очень важно опираться на ее предполагаемый угол наклона, что поможет добиться более точных результатов. Еще одно довольно важное правило при расчете металлических лестниц заключается в том, что ширина марша у таких конструкций, должна обязательно быть аналогичной или же чуть меньшей, чем ширина у самой площадки.

Проектирование лестниц с несколькими маршами осуществляется по абсолютно тем же правилам, правда, с учетом ряда определенных нюансов. Так, например, уровень марша у таких конструкций должен строго соответствовать высоте ступеней, а сами марши должны обязательно смотреть только водном направлении.

Что касается расчета полностью прямых или изогнутых лестниц, то тут, как правило, применяются несколько иные правила. Непосредственно сами марши у таких конструкций должны обязательно располагаться ни как не реже чем через девять-десять ступенек. Кроме того, тут также очень важно учитывать защитные ограждения и, конечно же, сами опорные конструкции. Ведь кроме эстетической составляющей, такая достаточно важная деталь лестницы, как перила, также служат еще и элементом безопасности, а значит, их правильный расчет невероятно важен.

Для изготовления лестничных перил желательно подбирать материалы, отличающиеся повышенным показателем прочности, такие как, например, алюминий или сталь. Сами же покрытия, в данной ситуации, вполне можно будет сделать уже из пластика или дерева.

Похожие записи

Источники: http://zamer-doma.ru/raschet-derevyannoy-lestnicy/, http://lestnitsahouse.ru/kak-rasschitat-stupeni-dlya-lestnitsyi-prostyie-primeryi-i-rekomendatsii-po-opredeleniyu-osnovnyih-parametrov.html, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyator-metallicheskix-lestnic

lestnica-mpl.ru

Расчет лестничных маршей — Строим лестницу в частном доме



Расчет основных размеров лестничного марша

  • Основные требования
  • Расчет лестничного марша
  • Расчет длины косоура
  • Выводы и немного истории

Лестничный марш – это составная наклонная часть любой лестницы. В лестничный марш входят ряды ступеней, закрепленные на несущих балках.

Лестничный марш – это часть лестницы, в которую входят ряды ступеней, закрепленные на несущих балках.

Эти несущие балки или брусья называют косоурами.

Самая большая и часто встречающаяся проблема при проектировании и построении прямых лестниц – недостаток или ограниченность пространства. Именно поэтому обычные прямые варианты используются достаточно редко. Между тем это самый простой вариант для того, чтобы научиться понимать принцип расчета и построения лестничных маршей. Ниже мы рассмотрим вариант расчета лестничного марша на косоурах.

Размеры лестниц обычно подгоняют под размеры имеющегося лестничного проема, поэтому их габариты достаточно условны. Существуют, однако, общестроительные правила и нормы, и их необходимо соблюдать.

Основные требования

Схема размеров лестницы.

Основные требования относятся к ширине марша, высоте проступи, ширине ступени и углу наклона всего марша. Существуют типовые размеры, прописанные в строительных нормах и правилах. Эти размеры опробованы миллионами людей и испытаны годами.

Основные параметры для расчета лестничного марша:

  • ширина ступеньки должна быть более 22 см;
  • высота проступи марша определена в пределах 15-20 см;
  • ширина марша при проектировании – не менее 90 см,
  • угол наклона лестничного марша – менее 45 градусов.

Изменение данных параметров сделает вашу лестницу опасной и неудобной.

Расчет лестничного марша

Схема установки элементов опалубки лестничного марша.

Начнем проектирование с размеров, которые известны нам заранее. Самый первый и самый главный размер – это необходимая высота подъема. Размер высоты подъема должен учитывать уровень по чистому полу на двух смежных этажах. Для определения ширины ступени сначала придется вычислить высоту проступи или, как ее еще иначе называют, высоту шага. Высота подъема известна, высота проступи задана нормами (примем ее, например, за 20 см). Теперь мы можем перейти к расчету необходимого нам количества проступей. Если высота подъема 270 см, значит 270 см / 20 см = 13,5 шт. При расчете подступенков невозможно оперировать дробными числами, поэтому округлим цифру до большего и получим необходимое количество проступей, 14 штук.

Зная количество подступенков, можем точно вычислить высоту проступи: 270 см / 14 шт. = 19,3 см. Таким образом, мы определили, что нам нужно 14 подступенков с высотой в 19,30 см. С этой формулой возможно поэкспериментировать. Можно уменьшить высоту подступенка или добавить пару проступей. Например, 270 см / 15 шт. = 18 см. Если добавить один или два подступенка, можно сделать лестницу более удобной. Но прежде чем добавлять проступи, нужно определить достаточность места по длине.

Схема уклона лестничного марша:

а – пологий уклон; б – крутой уклон;

1 – проступь; 2 – подступенок;

a – ширина проступи; b – высота подступенка; c – длина проекции лестницы на плоскость пола; h – высота подъема; k – крутизна подъема.

Строительные нормы и правила определяют минимальную ширину ступени в пределах 22-27 см. Самым благоприятным размером для ширины ступени считается 27 см. Попробуем просчитать два варианта длины марша: максимальный и минимальный. Для этого длину предполагаемого шага лестницы умножим на количество ступеней. Количество ступеней всегда будет на одну меньше, чем количество проступей, так как нижний этаж занимает место нижней ступени. 22 см * 14 проступей = 308 см – это минимальная длина марша, а 27 см * 15 проступей = 405 см – это максимальная или комфортная длина марша.

Расчет марша окончен. Теперь мы должны определить, достаточно ли места в проеме для монтажа комфортного марша. Прочертим проекцию перекрытия второго этажа в соответствии с рассчитанными расстояниями. Если ни один из рассчитанных нами вариантов не подходит, придется поменять конструкцию.

Расчет длины косоура

После того как мы определили, где начинается и кончается марш, нужно рассчитать, достаточно ли места над головой в проеме. Для этого нужно измерить расстояние от ступени, над которой будет расположено перекрытие второго этажа, до этого перекрытия. Например, край перекрытия приходится на третью ступень, тогда высота ступени над уровнем пола будет 3 * 18 см = 54 см, где 18 см – высота проступи. Хочется обратить внимание, что расстояние между перекрытием и головой человека должно быть не меньше 20-25 см. Прибавим к 54 см рост самого высокого члена семьи, увеличим полученное число на 20-25 см и сравним.

Теперь, получив все самые основные размеры лестницы, можно рассчитать нужную нам длину косоура. Для тех лестниц, ширина которых меньше чем 1,2 метра, требуется два косоура, а для лестниц шириной более 1,2 метра – три. Расчет длины косоура производим по теореме Пифагора: длина 2 + высота 2 = (длина косоура) 2 . 4,05 2 +2,7 2 =23,6925. √23,6925 = 4,86 м. Значит, длина косоура должна быть 4,86 м.

При конструировании Г-образных маршей обычно сталкиваются с различными препятствиями, стенами, перекрытиями. В таких случаях размеры проступей и ступеней определяются размещением площадки. Если вы выбираете Г-образную лестницу, значит, ваше пространство очень ограничено. Расчет Г-образного варианта лестницы такой же, как и расчет прямого марша. Существуют некоторые уточнения. Площадка не должна быть меньше ширины лестницы в обоих направлениях. Если даже лестница с площадкой не вписывается в необходимые размеры, можно заменить ее маршем с забежными ступенями. В случае если и такая лестница не впишется в геометрию вашего помещения, существуют другие, более компактные варианты. Таковыми являются винтовые лестницы, мотыльковые и “утиный шаг”.

Выводы и немного истории

Схема устройство деревянной лестницы.

Во Франции, начиная с эпохи готического периода, очень пристальное внимание уделяли лестничным площадкам. Их часто делали выступающими за линию фасада, из них же формировали парадный вход в здание. Естественно, расчеты и проектирование были очень сложны.

Во времена модерна, барокко, Возрождения и классицизма лестницы приобрели отпечаток соответствующей эпохи. Они изгибались и извивались. Их украшали коваными перилами, скульптурными композициями и колоннами. Разнообразие, подразумеваемое стилем, обязывало. Украшениями был занят каждый квадратный см.

Английский дипломат, поэт и архитектор Сэр Генри Уоттон еще в первой половине 17 века написал: «Сделать хорошую лестницу – сложная архитектурная задача». Он настоятельно рекомендует хорошо осветить лестницу, чтобы никто случайно не споткнулся и не упал. Советует оставить достаточно места над головой, чтобы «человек, который поднимается, не испытывал недостатка в воздухе». Он также подчеркивает значение достаточно широких ступеней и не очень крутого уклона, «так как ноги сильнее устают при подъеме, чем при спуске».

Расчет лестничного марша, длины косоура, ширины и количества ступеней


Расчет лестничного марша сделать не сложно. Достаточно только следовать указаниям, а также учитывать требования основных строительных нормативов и правил.

Источник: 1polestnicam.ru



Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

  • одномаршевые;
  • двухмаршевые, разделенные площадкой;
  • двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = <60;65>(h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = <25;65>.

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

  1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
  2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
  3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Как рассчитать лестничный марш с площадкой: формула и схема


Архитектура начинается с чертежа, поэтому точность расчетов – залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, – одни из самых частых среди тех, которые возникают на данном этапе.

Источник: stupenimaster.ru



Расчет размеров лестничных маршей и площадок

Лестничные марши считаются основным элементов при строительстве домов в несколько этажей. Они помогают возводить дома и производственные помещения намного быстрее. Расчет размеров лестничных маршей и площадок и последующий их монтаж – дело трудоемкое и требует ответственности в этом вопросе.

Количество ступеней

Традиционно один лестничный пролет состоит из 3-16 ступеней:

  • Лестница короче 3 ступеней вряд ли может считаться полноценной;
  • А количество ступеней более 16-ти в одном прямом пролете делает подъем по такой конструкции затруднительным, особенно для людей пожилых и имеющих проблемы со здоровьем.

Регулировать количество ступеней можно путем изменения угла наклона лестницы относительно горизонтальной поверхности пола, а также путем оптимального способа расположения промежуточного уровня для отдыха между рядом ступеней. Играет роль и то, каким способом расположены фризовые ступени – врезаны ли они заподлицо с уровнем пола или заглублены. В первом случае лестница будет длиннее, а во втором – короче.

Что необходимо знать?

Нужно помнить, что ширина фризовых ступеней может значительно отличаться о ширины остальных (минимальная ширина фризовых ступеней, тем не менее, равна половине ширины рядовой ступени), а значит, их можно врезать в площадку на любую требуемую глубину.

Простой прием, уменьшающий длину ряда ступеней, заключается в следующем:

  1. верхняя фризовая ступень врезается на один уровень с верхней площадкой, а нижняя поднимается на высоту одного подступенка над уровнем пола первого этажа;
  2. верхняя фризовая ступень заглубляется относительно уровня межэтажного перекрытия также на высоту подступенка. При этом не меняется ни угол наклона конструкции, ни количество подъемов. Меняется только способ опирания ступеней на уровни и их форма.

Ширина площадки

В зависимости от формы межэтажного уровня и ширины, может существенно меняться ее размер. Форма же, в свою очередь, зависит от способа опирания на площадку лестницы. Соответственно, у вас может получиться П-образный или Г-образный межэтажный уровень.

Когда в отведенный ей проем лестница не помещается, может помочь перемещение ее нижней площадки в направлении лестничного ряда. В результате пролет станет меньше на ширину одной ступени. Следующим шагом, если проблема так и не решена, будет передвижение ступеней в сторону верхнего уровня. При этом учтите, что площадка между этажами рассчитывается с учетом стандартной усредненной величины человеческого шага – это примерно 60 см. Правда, это не касается криволинейных и винтовых лестниц.

Правильным будет устроить межэтажный уровень длиной, кратной 60 см, если лестничные стпени расположены друг к другу под углом 135-180 градусов. Это обеспечит комфортное перемещение.

Ширина марша

При расчете размеров лестничного ряда ступеней большое внимание отводится его ширине. От этого зависит пропускная способность лестницы. Учитывается:

  • сколько человек живут в доме;
  • часто ли будет использоваться лестница;
  • будут ли по ней одновременно подниматься или спускаться несколько человек;
  • возникнет ли необходимость перемещать по ней крупногабаритные предметы.

Ширина лестницы, разумеется, это не ширина ступеней, а расстояние от ограждения до стены или между ограждениями. Самая комфортная для человека и удобная для перемещения предметов мебели ширина лестницы колеблется в пределах от 120 до 150 сантиметров. Для винтовых конструкций рассчитывают ширину в 110 сантиметров – это расстояние от центральной опоры до внешнего ограждения.

Если лестница состоит из рядом расположенных встречных маршей, расстояние между ними должно быть не менее 10 сантиметров.

Подведем итоги

Лестничные марши и площадки являются важными элементами подъемной конструкции и от того, на сколько правильно будут рассчитаны их размеры, зависит и правильное размещение и удобство в эксплуатации.

Как рассчитать размеры лестничных маршей и площадок


Информация про расчет размеров лестничных маршей и площадок.

Источник: 2ladders.ru



Какой должна быть лестница? Расчет размеров ступеней и уклона лестничного марша

Лестница – неотъемлемая часть любого здания высотой более двух этажей. Для того чтобы она получилась удобной и безопасной, перед ее сборкой необходимо провести самые тщательные расчеты. Прежде всего следует выбрать разновидность лестницы, а также определиться с углом ее наклона, высотой и количеством ступеней. Также нужно решить, какую конструкцию будут иметь перила.

Разновидности лестниц

Самыми удобными межэтажными конструкциями считаются обычные маршевые. Расчет лестницы этого типа произвести несложно. Однако, к сожалению, маршевые конструкции обычно занимают в помещении очень много места. Поэтому хозяева загородных домов предпочитают использовать винтовые лестницы с забежными ступенями. Такие модели не так удобны в эксплуатации, зато очень гармонично вписываются в интерьер холла и не загромождают пространство.

Очень часто в загородных домах устанавливаются также поворотные конструкции с забежными ступенями. Лестницы этого типа позволяют экономить пространство, и при этом они несколько более удобны, чем винтовые.

С чего начать?

Чтобы выполнить точный расчет лестницы, в первую очередь следует измерить высоту от пола нижнего этажа до порожка двери на верхнем. Из полученной цифры нужно вычесть толщину будущей отделки верхней площадки. Далее измеряется допустимое расстояние от стены до края нижней ступени лестницы. Затем определяется глубина верхней площадки. Она должна быть больше ширины полотна двери. Зная все эти показатели, воспользовавшись тригонометрическими формулами, нетрудно будет определить угол наклона будущей лестницы. Далее высчитываются количество ступеней, длина косоуров и т. д.

Расчет лестницы выполняется с обязательным соблюдением СНиП. Следует принимать во внимание, к примеру, что величина угла наклона марша, предназначенного для передвижения людей, должна находиться в пределах 35-50 градусов. Оптимальным же вариантом считается 35-45 градусов. Если угол наклона марша в отведенном пространстве холла в данные показатели вписываться не будет, придется подумать об установке винтовой модели.

Наиболее удобными для передвижения считаются лестницы со ступенями высотой от 15 до 18 см. Глубина их может быть любой, но не менее 200 мм и не более 320 мм. Минимально допустимая ширина пролета лестницы между перилами составляет 90 см. Оптимальным же вариантом считается 1,5 м. При такой ширине на марше могут свободно разойтись два человека: поднимающийся наверх и спускающийся вниз. Помимо этого, по такой лестнице будет при необходимости будет проще поднимать наверх габаритные предметы интерьера или бытовую технику.

Под перила на марше обычно оставляют по 10 см с каждой стороны. Минимально допустимая высота балясин – 90 см. Расстояние между ними – не более 15 см. Глубина верхней площадки должна быть больше ширины полотна двери. Удобная толщина поручня колеблется от 50 до 100 мм.

Такие же нормативы следует учитывать и в том случае, если в доме будет установлена винтовая лестница. Расчет проводят с учетом того, что трапециевидные ступени таких моделей должны иметь ширину 200 мм посередине и 100 мм в самой узкой части. Высота их так же, как и в маршевых конструкциях, не должна быть меньше 15-16 см и больше 19-20 см.

Основные правила

При выборе конструкции лестницы следует учитывать то, что:

  • Все ступени марша должны иметь одинаковую высоту, иначе передвигаться по лестнице будет просто-напросто очень опасно. Допускается лишь слегка изменять высоту первой и последней ступеней.
  • Перила – обязательный элемент лестницы. Без них могут устраиваться лишь приставные конструкции, ведущие, к примеру, в подвал или на чердак.
  • В жилых домах нельзя использовать лестницы без верхней площадки.
  • Внизу марш также не должен упираться в дверь, калитку или стену.
  • Для лестницы следует использовать только надежные, прочные материалы: древесину достаточной толщины, бетон, металл.

Расчет ступеней

Этот показатель находится в прямой зависимости от ширины шага человека. Все расчеты ступеней можно проводить по формуле:

где C – высота ступени, G – ее глубина, H – ширина шага человека.

Однако, поскольку в любом доме обычно живут люди разных возрастов и пола, выполняя расчет ступеней лестницы, обычно пользуются усредненными значениями и руководствуются нормативами.

Пример расчета угла наклона и длины марша

Допустим, в холле высотой 2,5 м у стены имеется свободное пространство в 4 м. От последней цифры нужно отнять ширину верхней площадки, которая обычно равна примерно 1,2 м. То есть на марш остается 2,8 м (4-1,2).

В этом случае угол наклона косоуров или тетивы находится по формуле:

где а – искомый угол наклона, А – высота помещения, В – длина пространства под марш.

Угол можно узнать из таблицы тангенсов. В данном случае он составит 42 градуса.

Конечно же, выполняя расчет лестницы, следует определиться и с тем, какую длину будет иметь тетива. В этом случае нужно воспользоваться теоремой Пифагора. Для изготовления тетивы понадобятся доски или профиль длиной 4,72 м (2,5 2 +2,8 2 ).

Количество ступеней

Этот показатель рассчитывается с учетом высоты лестницы. В нашем примере она равна 2,5 м. Если исходить из того, что наиболее удобной высотой ступени является 18 см, в лестнице их будет 13,9 (250/18) шт. Округляем в большую сторону, получаем удобных 14 ступеней. По нормативам в марше их не может быть больше 18. Следовательно, в этом случае делать промежуточную площадку необязательно. Одна ступенька в начале у пола получится чуть ниже всех остальных.

Промежуточную площадку целесообразно устраивать только в небольших по площади помещениях. В таких конструкциях в нижнем марше обычно делают около 4 ступеней. Верхний на промежуточной площадке поворачивают на 90 градусов. В этом случае для второго марша уменьшается показатель А. Следовательно, угол наклона косоура при меньшем расстоянии В будет оставаться тем же. Расчет лестницы с поворотом 90 градусов, таким образом, может быть произведен так же, как и обычной. Но в этом случае его придется выполнять для двух маршей.

Расчет поворотной лестницы с забежными ступенями

Такая конструкция позволяет сэкономить место без устройства промежуточной площадки. Поворот выполняется за счет изменения формы ступеней. Это позволяет сэкономить на материале. При устройстве таких конструкций следует иметь в виду то, что угол в 90 градусов должен выполняться с изменением формы не менее 3-4 ступеней.

Выполнить расчет забежной лестницы проще всего, воспользовавшись графическим изображением. Построение чертежа должно выполняться с учетом того, что разница в ширине по обеим сторонам у ступеней на повороте не должна быть более 100 мм.

На листе бумаги начертите схему лестницы в проекции сверху. Далее изобразите на ней ступени. Рассчитать размеры поворотных элементов в самой узкой и самой широкой части при этом будет не слишком сложно. Ниже можно видеть пример такой схемы.

Расчет лестницы с поворотом или без в наше время несложно сделать и еще более простым способом: воспользовавшись онлайн-калькулятором. Всего доброго!

Какой должна быть лестница? Расчет размеров ступеней и уклона лестничного марша


Лестница – неотъемлемая часть любого здания высотой более двух этажей. Для того чтобы она получилась удобной и безопасной, перед ее сборкой необходимо провести самые тщательные расчеты. Прежде всего следует выбрать разновидность лестницы, а также определиться с углом ее наклона, высотой и количеством ступеней. Также нужно решить, какую конструкцию будут иметь перила.

Источник: www.syl.ru



luchielestnicy.ru

Правила расчета лестниц: что нужно знать

Конструкции лестниц на второй этаж

Для правильного проектирования лестницы необходимо выбрать ее месторасположение, знать существующие нормы проектирования, рассчитать параметры будущей конструкции. Не зная правила расчета лестниц, можно сделать достаточно серьезные ошибки, которые могут сказаться не только на удобстве, но и безопасности конструкции.

Облегчить задачи помогут СНиПы и разработанные специальные формулы для подсчета параметров изделий.

Содержание статьи

Типы лестниц

Решая вопрос о строительстве в своем доме конструкции для подъема на второй этаж, прежде всего, необходимо определить вид будущей лестницы — расчет конструкций зависит от их типа.

Модели лестниц могут быть:

  • Прямыми одномаршевыми;
  • Одномаршевыми с забежными ступеньками;
  • Двухмаршевыми с промежуточными площадками;
  • Поворотными на 90° или Г-образными;
  • Поворотными на 180° или П-образными;
  • Поворотными на 270º;
  • Винтовыми.

Чтобы не допустить непоправимых ошибок, необходимо прежде познакомиться с показателями, представленными стандартами. Для вычисления величины того или иного параметра, должна использоваться соответствующая формула расчета для лестницы.

Стандарты СНиП

Прежде, чем выполнить расчет лестниц на второй этаж, необходимо внимательно просмотреть СНиПы и ГОСТы. Особенно это важно, когда принято решение, весь процесс изготовления конструкции сделать своими руками.

Основные параметры для сооружения лестницы

Основными параметрами, на которые следует обратить внимание являются:

  • Угол наклона конструкции. Для жилых помещений он составляет 25° – 45°;
  • Число ступенек. Это зависит от размеров пролета и длины маршей. Для одномаршевых конструкций максимально допускается 18 ступенек, двухмаршевых моделей – 16;
  • Размеры площадки. При обустройстве двухмаршевой лестницы на второй этаж с площадкой, ее ширина должна соответствовать ширине маршей, примыкающих к ней;
  • Высота подступенка. Стандарт устанавливает оптимальный размер параметра 170 мм, но допускается выбирать величину в интервале 150-200 мм;
  • Ширина проступи. Размер от края ступеньки до подступенка. Его оптимальная величина составляет 290 мм, она может колебаться с отклонениями ±30 мм;
  • Идеальное соотношение длин проступей и подступенков высчитывается по формуле 2а+в = 60(64) сантиметра, где а – высота подступенка, в – размер проступи;
  • Ширина лестницы. Минимальная ее величина — 800 мм;
  • Размеры лестничной площадки, примыкающей к входной двери, должны быть достаточными, чтобы беспрепятственно открывалась дверь и свободно можно было разминуться с человеком.

Совет: Чтобы конструкция была безопасной и комфортной для передвижения, необходимо при ее сооружении обеспечить соответствие параметров лестницы для своего дома, всем вышеописанным нормам.

Если дом уже построен, отсутствует возможность изменить высоту перекрытия и планировку помещения, можно допустить отклонения размеров лестницы от показателей ГОСТа. Но, выполняя расчет лестницы самостоятельно, необходимо обеспечить не только комфортный подъем и спуск человеку, но и безопасность конструкции.

Определение нагрузки на лестничный марш

Прежде чем приступить к выбору материалов для изготовления конструкции, необходимо выполнить предварительный расчет нагрузки на лестницу.

В таблице представлены ориентировочные нагрузки на 1м² на горизонтальную проекцию бетонного лестничного марша:

Вид нагрузкиДопустимая величина, кН/м²Коэффициент безопасностиНагрузка расчетная, кН/м²
Постоянная от массы всей конструкции:
  • масса элементов марша;
  • масса перил.












Итого:
  • постоянная нагрузка;
  • переменная, вес человека и грузов.
Полная величинаgk + qк=8,43gd+qd=11,8

На 1 метр марша по длине, действующая нагрузка к его оси будет составлять: 11,8х1,2х0,891=12, 65кН/м

Максимальный изгибающий момент

Усилия от расчетной нагрузки:

Величина поперечной силы

После определения нагрузки на лестничный марш можно выполнить расчет арматуры для лестницы. Сечение лестничного марша имеет прямоугольный вид. Порядок расчета арматуры и объема бетона для конструкции подробно описан в видео.

Совет: При изготовлении бетонной лестницы параметры арматуры и объем бетона являются достаточно важными. После определения этих величин конструкцию необходимо рассчитать на зыбкость.

Расчет лестницы на второй этаж

Расчет параметров лестницы

Чтобы правильно выполнить расчет лестницы в помещении, для подъема на второй этаж необходимо определить:

  • Высоту лестницы. Это расстояние между уровнями полов первого и второго этажей.

Совет: Если конструкция будет верхним концом упираться в потолок нижнего этажа, для удобства передвижения над такой лестницей следует сделать просвет.

Для вычисления расстояния от ступеньки до потолка берется рост наиболее высокого человека в семье и добавляется 100 мм. Рекомендуемая рабочая высота лестницы —  не менее 2 м. Такая величина выполняется постоянной по всей длине марша.

  • Длину конструкции. Расчет длины лестницы выполняется суммированием длин всех маршей и лестничной площадки между ними.

Расчет длины лестницы с забежными ступеньками или винтовой конструкции выполняется по средней длине марша, на расстоянии, примерно, 500 мм от перил;

  • Ширину конструкции. При этом:
  1. Для маршевой лестницы она составляет:
  • для повышенного уровня комфорта – 1,5 м;
  • для комфорта – от 1 до 1,2 м;
  • для лестниц, размещенных вдоль стены – от 0,8 до 1 м;
  • для вспомогательных изделий – менее 0,8 м.
  1. Для маршевой конструкции с забежными ступеньками, минимальная ширина должна быть 1,1 м.
  2. Для винтовой лестницы ширина выбирается:
  • для комфортного передвижения – 1,4 м;
  • минимально допустимая ширина – 1,1 м.

Совет: При выборе ширины марша для винтовой лестницы, следует учитывать сужение ступенек к ее центральной стойке.

  • Размеры ступенек: ширину, высоту, выступ.

Ширина и высота ступенек рассчитывается по той же формуле, что для маршевой: 2а + b = от 600 до 640 мм, размеры: 600 — 640 — величина среднего шага человека. Оптимальное значение а = 150 мм, диапазон может колебаться от 140 до 220 мм, но не более, иначе конструкция будет небезопасной при эксплуатации.

Оптимальное значение b = 300 мм, допускается колебание от 200 до 320 мм. Применение проступей большей ширины может стать причиной сбивания шага, а узкие ступеньки являются более травмоопасными, особенно при спуске;

Оптимальная высота перил — 900 мм, для винтовой лестницы – 1,1 м. Между вертикальными прутьями расстояние не должно быть более 120 мм, чтобы избежать несчастных случаев. От прочности балясин зависит жесткость всей конструкции;

  • Размеры площадки, при наличии двух и более маршей.

Длина конструкции берется равной двум шагам взрослого человека, примерно, 1,4 м. Ширина, при отсутствии ограждений — от 0,8 до 1,4 м, что зависит от размеров имеющегося пространства.

Совет: Ширину площадки между маршами следует брать равной их ширине.

  • Расчет градуса лестницы.

Этот параметр оказывает влияние на удобства и безопасность конструкции. Оптимально если угол наклона будет в пределах 25° – 45°. С увеличением угла наклона, уменьшается пространство для ее установки, но уменьшается и комфортность. Расчет наклона лестницы выполняется определением угла между плоскостью пола и нижней поверхностью лестницы: tgᾳ = h/a, где:

  1. ᾳ — угол наклона лестницы;
  2. h – высота марша;
  3. а – проекция марша на поверхности пола.

Расчет поворотных конструкций

Использование поворотного марша позволяет значительно экономить пространство и обеспечивает комфортное передвижение на второй этаж. Но при этом очень важно правильно выполнить расчет подъема лестницы.

Такие конструкции могут быть: Г-образными, с поворотом на 90°; П-образными, с поворотом на 180°; с разворотом на 270 градусов.

Для определения параметров будущей конструкции и выполнения итоговой разметки марша на чертеже следует произвести некоторые расчеты. Специфика лестниц затрудняет использование привычных формул. Для этого лучше всего применять расчет лестницы 3d. Подобные программы выполняют моментально любые расчеты и выводят на экран графическое изображение в нужной плоскости

Расчет лестницы 180 градусов с забежными ступеньками можно выполнить несколькими способами:

  • Пропорциональным;
  • Датским;
  • Разверткой;
  • Подъемом линий.

Все эти способы дают лишь приблизительные данные. После распиловки ступенек проектные реальные размеры могут иметь небольшие отличия.

Совет: Если есть сомнение в правильном расчете забежной лестницы, стоит использовать бесплатный расчет лестницы в онлайн калькуляторах или специальных проектных программах, таких как «Компас», «Автокад», «Текла». К тому же, используя современную программу по разработке металлоконструкций «Текла», одновременно с разработкой чертежей выполняется полный расчет материала для лестницы.

На фото представлен пример расчета поворотной лестницы с помощью компьютерной программы «Компас».

Чтобы цена расчетов поворотных ступеней была минимальной, можно воспользоваться пропорциональным способом, основанным на распределении пространства равномерно на поворотном участке конструкции.

Совет: Используя пропорциональный или другой способ расчета лестницы, следует учитывать нормативы относительно выбора глубины проступи – от 220 до 330 мм.

Особенностью забежных конструкций является разная ширина ступенек на различных участках, которая расширяется к краю. Поэтому расчет лестницы для коттеджа нужно выполнять относительно центральной линии, а затем на этом участке устанавливать ширину проступи, которая соответствует установленным нормам.

Инструкция по расчету лестницы с забежными ступеньками:

  • Выбирая масштаб на бумаге, чертится горизонтальная проекция конструкции;
  • Проводится по изгибу марша центральная линия;
  • Определяется граница последней прямой ступеньки на нижнем и верхнем отрезке;
  • Обозначается центральная точка или место опоры, для начала распределения забежных ступенек;
  • По центральной проекции определяется линия оптимальной глубины проступи;
  • Прямым отрезком соединяется точка опоры с намеченной отметкой и выводится линия до конца.

Таким образом можно самому сделать расчет лестницы бесплатно.

Вычисление размеров проема

Схема определения размеров проема

При проектировании лестницы, расчет прочности и размеры проема играют немаловажную роль.

Совет: Перед вырезанием отверстия под устройство проема, необходимо очень тщательно продумать его месторасположение, учитывая, что по окончанию работ значительно уменьшится площадь пола.

Оптимальный вариант — наличие между ступеньками и стеной расстояния, равного или большего ширины самой лестницы, что позволит пользоваться подъемом на второй этаж более комфортно.

Расчет проема для лестницы следует выполнять с соблюдением основных параметров, которые будут обеспечивать безопасность и прочность изделия:

  • При сооружении конструкции с выходом в одну комнату ширину проема лучше не делать более 700 мм;
  • Если предполагается выход с лестницы в общий холл для нескольких помещений, отверстие должно быть больше — 800 мм, что будет удобнее для передвижения;
  • Длина проема под лестницу выбирается такой, чтобы между ступеньками и потолком оставалось свободное пространство не менее двух метров;
  • Конструкция должна быть достаточно просторной, что улучшит комфорт пользования.

Это лишь некоторые рекомендации, как сделать расчет лестницы. При сооружении конструкции любого типа — это очень важный этап, который позволит создать удобное и надежное сооружение, соответствующее всем требуемым нормам безопасности.

olestnicah.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
