Автор обзора: Энергоаудит проект RT
Расчет сечение кабеля
Для проекта и ремонтных работ электрооборудования нужно правильно выбрать кабель. Для этого не обязательно запоминать все технические характеристики, достаточно воспользоваться специальными калькуляторами или справочником электрика. В этом случае потребуется данные по нагрузке и специфика укладки провода.
| Сечение | Медные жилы проводов и кабелей | |||
| Токопроводящие жилы | Напряжение 220В | Напряжение 380В | ||
| мм.кв. | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |

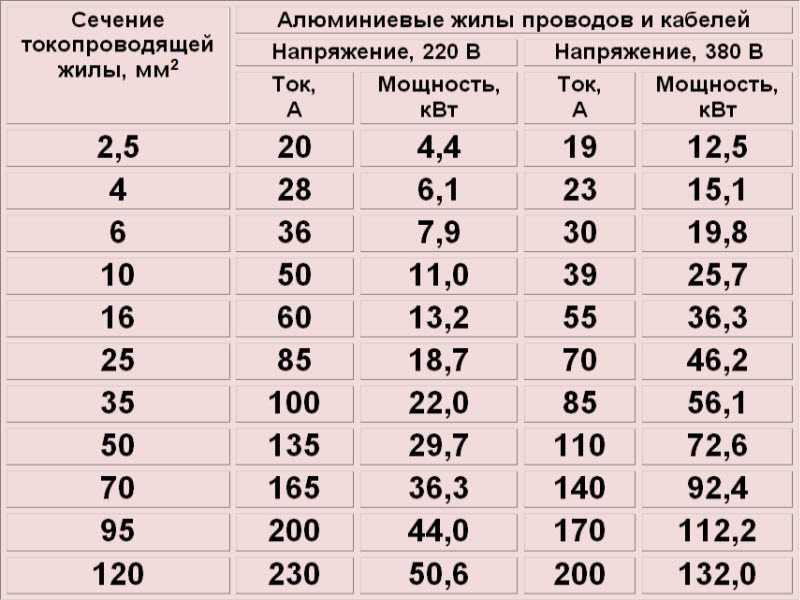

| Сечение | Алюминиевые жилы, проводов и кабелей | |||
| токопроводящие жилы | Напряжение, 220В | Напряжение, 380В | ||
мм. кв. | ток, А | Мощность, кВт | Ток, А | Мощность, кВт |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Онлайн-калькулятор расчета сечения кабеля
Для каких целей делают расчет сечения
Риски неправильного выбора
Методы оптимального выбора
Выбираем кабель
Специфика проводки в помещении
Фото лучших производителей кабеля
Онлайн-калькулятор расчета сечения кабеля
Длина линии (м) / Материал кабеля: | МедьАлюминий | ||
Мощность нагрузки (Вт) или ток (А): | |||
Напряжение сети (В): | Мощность | 1 фаза | |
Коэффициент мощности (cosφ): | Ток | 3 фазы | |
Допустимые потери напряжения (%): | |||
Температура кабеля (°C): | |||
Способ прокладки кабеля: | Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей | ||
Сечение кабеля не менее (мм²): | |||
Плотность тока (А/мм²): | |||
Сопротивление провода (ом): | |||
Напряжение на нагрузке (В): | |||
Потери напряжения (В / %): | |||
| |||
Сегодня рынок этой продукции насыщен огромной номенклатурой проводников для самых разнообразных сфер использования. В таком изобилии трудно ориентироваться не специалисту. Поэтому предлагаем воспользоваться инструкцией, как рассчитать сечение кабеля.
кабель
Не важно, для каких целей вы выбираете проводник. Всегда нужно ориентироваться на основную характеристику – способность пропускать ток, по-простому, знать размер сечения жилы, проводящей ток. Этот показатель составляет основную массу стоимости электропровода.
алюминиевый кабель
Обычным людям, которые не имеют с этим дело постоянно, достаточно просто допустить ошибку, когда у них возникает необходимость заменить или отремонтировать проводку в своем жилище без привлечения специалистов.
Провод бытовой ШВВП 2х0.75 кв. мм Альфакабель ГОСТ белый 20 м
Рейтинг:
Для каких целей делают расчет сечения
Электроцепи должны соответствовать следующим характеристикам:
- Они должны быть совершенно безопасны для человека;
- Показывать надежность в эксплуатации;
- Быть практичными в использовании.
Неправильно выбранная площадь сечения всегда способствует излишнему нагреву, в результате которого часто случаются поломки и происходят несчастные случаи.
Напротив, если при монтаже использовать проводники с наибольшей площадью, то можно избежать риска непредвиденных и опасных ситуаций.
В любом случае, если этот важный показатель определен верно, можно рассчитывать на долгую эксплуатацию устройства и экономию бюджета.
Риски неправильного выбора
Как может отразиться на эксплуатации ошибочный расчет сечения кабеля по показателям мощности и длины:
- Перегрев произойдет в любом случае, если проводник выбран неверно, следовательно, изоляция подвергнется плавлению.
- Вы потратите лишние средства.
Методы оптимального выбора
Чтобы не остаться ни с чем, к определению размера сечения, следует подходить со всей ответственностью.
Предлагается несколько популярных и актуальных способов выбора проводника:
- По мощности тока в цепи;
- По нагрузке потребителей;
- По размеру проводника.
У кабеля, как и у всего остального, есть предел. Он заключается в ограничении способности пропускать ток. Когда этот показатель зашкаливает, металл решетки приходит в негодность. Проводник перегревается и повышается сопротивление внутри кабеля.
Специально для того, чтобы это не происходило и созданы формулы расчета сечения любого кабеля, которые помогают сделать правильную покупку расходного материала.
Выбираем кабель
Рассмотрим способ с помощью мощности устройств, подведенных к данной цепи. Это вариант признан наиболее точным. В технических характеристиках инструкции или на самом устройстве изготовителем пишется реальная мощность.
Эти значения нужно просуммировать и запомнить. Далее, предполагаем, что устройства не будут функционировать одновременно, поэтому показатель можно уменьшить примерно на 15%-25%.

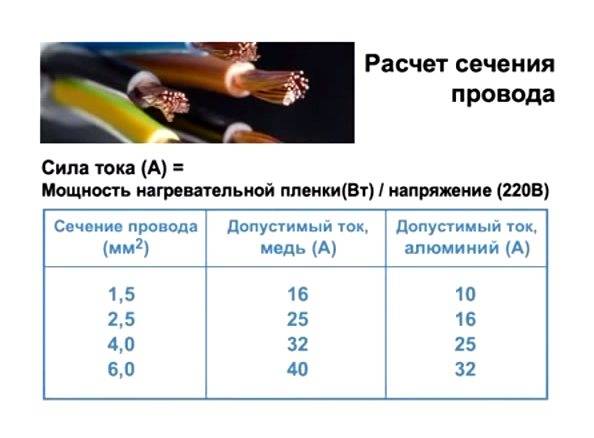

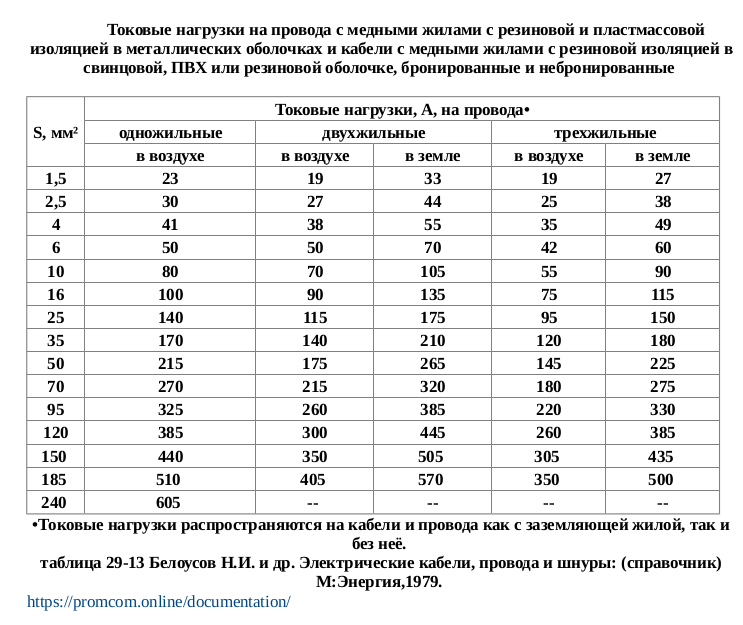

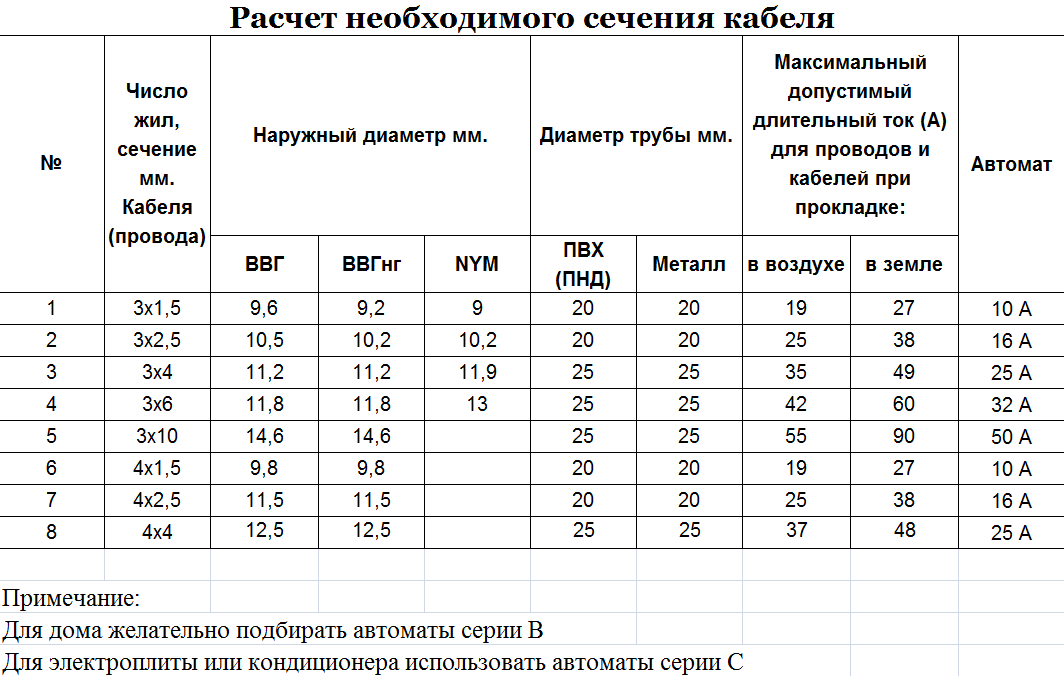

После проведенных вычислений, смотрим в таблице для правильного расчета сечения проводов наиболее близкий по значению проводник с необходимым сечением жилы.
- Например, если у вас получилось после исчислений 32А, то в таблице найдете наиболее подходящий с большей стороны 38А 4 миллиметрового сечения.
- Если считать по мощности, алгоритм практически одинаковый: общая сумма мощности устройств минус скидка до 20%.
- Другой способ рассчитать – воспользоваться формулой. Для сети с одной фазой она будет выглядеть так: I=P/(U*cosФи)
Для сети из 3 фаз:
- Р — мощность устройства;
- U – напряжение;
- cos Фи — показатель мощности 1.4142 для 2 фаз, 1.732 – применительно к 3 фазам;
- I – потребляемый ток.
Дальнейший подбор сечения жилы аналогичен.
- Если выбирать подходящий материал по длине, следует учитывать, что внутри кабеля сопротивление доходит до больших значений.
- Это грозит максимальному снижению напряжения на удаленной части сети большому потреблению мощности.
- Как следствие, необходимый инструмент не показывает должной мощности, а бытовые устройства работают в ненормальном режиме.
Длина проводника оказывает значительное влияние на снижение напряжения. В быту этим минусам можно не придавать значение, рекомендуется просто взять материал на 15-20 см длиннее, этого запаса хватит на подключение. В случае если происходит присоединение к щиту, то нужно взять кусок большей длины, они потребуются для автоматической защиты.
В монтаже на значительные расстояния берут во внимание возможность спада напряжения, ведь любой кабель предусматривает электрическое сопротивление, а на это может повлиять:
- Метраж проводника, при его большей длине увеличиваются потери;
- Квадратура поперечного сечения, когда она растет – напряжение падает;
- Сопротивление эталонного образца, говорит о показателе проводника размером кв.мм*м.
Предполагается, допустима величина падения не более пяти процентов, иначе, кабель выбран не правильно и его придется менять.
Специфика проводки в помещении
Вообще, существует 2 способа проводки – открытый и закрытый.
Обычно в жилых помещения применяют скрытый способ проведения электричества.
монтажный короб для проводов
В этом случае в стенах, или на потолке прокладывают каналы для проводников, а после монтажа – заделывают. Целесообразно заранее спланировать, так как, если возникнет необходимость замены, придется нарушить проведенный ремонт.
В открытом типе кабель проводят снаружи, причем, для этого лучше всего подойдут гибкие материалы с формой круга. Они просты при монтаже и свободно проходят в гофре.
металлорукав
При расчете необходимой нагрузки необходимо также учитывать, каким способом будет проводиться монтаж.
Фото лучших производителей кабеля
Эксклюзивная подборка фото для Вас
Adblockdetector
Как рассчитать сечение кабеля по току
org/BreadcrumbList»>Расчет сечения кабеля по току, как правило, встречается на порядок реже, чем тот же расчет сечения кабеля по мощности или такой метод, как расчет сечения кабеля по планируемой нагрузке. Несмотря на это, стоит уделить особое внимание данному методу, так как иногда появляются ситуации, когда осуществить расчет сечения кабеля по току – это единственная возможность избежать проблем, которые могут возникнуть с электропроводкой в будущем. Итак, какие могут возникнуть ситуации?
Например, есть электроприбор, но нет соответствующей документации, а также нет специальной таблички по мощности или она не читается. Кроме того, очень часто бывает ситуация, когда среди большого количества цифр, которые стерлись, хорошо видно только показатель тока.
Вот именно тут и придет на помощь данный метод расчета.
Еще одной ситуацией, когда может потребоваться подобный метод, является случай, когда нет ничего, кроме такого устройства, как предохранитель, расположенный в специальном гнезде. Как правило, около него есть надпись значения номинального или максимального тока. Также значение силы тока можно прочитать на самом предохранителе. Возможны и иные, не менее сложные ситуации, когда из всех требуемых для вычисления показателей имеется только сила тока и параметры мощности прибора. Что можно сделать в каждой из ситуаций, будет написано ниже.
При выяснении точных показателей силы тока, достаточно просто следовать таблице выбора кабеля по сечению. При этом стоит опираться на ближайшее подходящее значение алюминиевого или медного кабеля. В случае, если известны показатели мощности, но нет больше ничего, прежде чем произвести вычисление по формуле, требуется удостовериться в точности показателей этого значения или потребляемого тока.
Для осуществления расчетов следует пользоваться формулой I = P/U·cosφ. Здесь под буквенными значения подразумеваются такие показатели, как P — это общая суммарная мощность, (Вт), I — сила тока, (А), cosφ – представляет собой коэффициент, который равен 1, то только если сети относятся к бытовым. И последний параметр U – показывает напряжение в сети, (В).
Подводя итог, можно отметить, что для включения особого однофазного двигателя с показателями мощности в 2 кВт, потребуется подобрать кабель или провод, которые в состоянии долгое время, при этом без перегрева поддерживать нагрузку в 2000 Вт / 220 В = 9,1 А. Как правило, это может быть медный кабель из качественной меди, с сечением от 1 мм. или алюминиевый кабель, у которого сечение составляет 1,5 мм.
Данный метод считается упрощенной схемой расчета, так как в обязательном порядке должна быть учтена длина линии и иные многочисленные факторы, которые более-менее подробно описаны в специальном разделе «Выбор сечения кабеля». Кроме того, очень часто проведение расчета требуется проводить не для одного только прибора, но для целой определенной группы.
Именно по этой причине, прежде чем сделать выбор в том или ином отдельном случае, необходимо учесть все требования ПУЭ, то есть установленные на международном уровне прокладки и коммутации проводов и кабелей, а также не мене важно учесть возможность наращивания показателей нагрузки.
Рассчитать сечение линии в Calc2Web
Почему в первую очередь необходимо использовать правильное сечение кабеля
Движение электронов, вызванное электрическим напряжением, всегда вызывает тепло в соответствующем кабеле. Чем больше электронов приводится в движение, тем больше текущее напряжение и, в конечном итоге, тем больше тепла выделяется в кабеле.
Во избежание несчастных случаев, например, из-за возгорания или обрыва кабеля, соответствующая линия электропередачи также должна иметь достаточное поперечное сечение. Решающим здесь является уровень напряжения, требуемый силовым устройством.
Например, для дверного звонка у входной двери требуется кабель меньшего сечения, чем, скажем, для духовки.
Потенциальное повреждение из-за кабеля меньшего сечения
Если бы прибор с большой потребляемой мощностью работал с проводкой меньшего сечения, возгорание кабеля было бы практически запрограммировано. В этом контексте задачей электрика или инженера является обеспечение надлежащей проводки.
В дополнение к упомянутым выше несчастным случаям, повреждение кабеля, вызванное выделением тепла или коротким замыканием, также может привести к повреждению самого устройства. В худшем случае ответственность за это несет сам собственник, если это причиняет квартире или дому крупный ущерб, который страхование ответственности не покрывает из-за личной неосторожности.
В дополнение к привлечению опытного и прошедшего обучение инженера-электрика, в первую очередь следует учитывать использование кабелей соответствующего сечения. Какое именно сечение кабеля для какого проекта нужно, чуть больше информации об этом в следующих разделах.
Математическая основа для расчета поперечного сечения кабеля
Особенно для цепей 12 В, а также для цепей 24 В важно использовать правильное сечение кабеля.
С этой целью список Формула расчета электрической мощности должна служить отправной точкой:
P = U x I
P – электрическая мощность в единицах измерения Ватт (сокращенно: «Вт»). Это вычисляется путем умножения напряжения U в вольтах (или «V» для краткости) и силы тока в I в амперах (или «A» для краткости).
Если, например, телевизор должен работать при мощности 1000 Вт, и для этой цели доступны два напряжения 12 В и 230 В, это приводит к необходимости двух различных значений силы тока:
I = 1000 Вт / 12 В = 83,33 А
I = 1000 Вт / 230 В = 4,35 А
В первом случае для работы телевизора требуется линия питания большего сечения , так как здесь для работы нужна гораздо большая сила тока.
Формула для расчета поперечного сечения линии
С помощью следующих компонентов формулы можно окончательно рассчитать требуемое поперечное сечение линии:
| Физическое количество | Блок | Символ формулы | Что это? |
| Длина линии | м | л | Введите точную длину линии электропередачи, которая будет использоваться здесь |
| Напряжение сети | В | У | Преобладающее напряжение в соответствующей сети (зависит от страны) |
| Мощность | кВт | Р | Введите мощность конечного устройства, которое будет работать здесь |
| Косинус | от 0,9 до 1,0 | φ | Соответствует коэффициенту мощности, определяющему соотношение между активной и полной мощностью |
| Падение напряжения | % | Украина | Разница в текущем напряжении между источником питания и точкой потребления (вызванная, например, потерями в кабеле). |
| Проводимость | См/м | г | Здесь необходимо ввести значение проводимости соответствующего материала (например, меди). |
Таким образом, формула для расчета требуемого сечения кабеля составляется следующим образом:
Сечение линии переменного тока (А) = 2 x L x I x φ / (y) x Ua.
Требуемое сечение проводника отличается для каждого материала
Фактическое требуемое поперечное сечение проводника зависит от материала. Например, материал меди имеет более высокую проводимость, чем материал алюминий. Другие влияющие факторы, такие как постоянный, переменный или трехфазный ток, также вызывают различия в требуемом поперечном сечении проводника.
Драгоценный металл серебро обладает самой высокой из всех известных электропроводностей. Другим параметром является коэффициент сцепления, который точно равен 1,732 для трехфазного тока — он дает информацию об отношении напряжений двух соседних внешних проводников.
Всего получается различных сечения линий в зависимости от исходной ситуации.
Воспользуйтесь практичным онлайн-калькулятором прямо сейчас, чтобы рассчитать требуемое сечение кабеля
С помощью практичного онлайн-калькулятора теперь вы можете быстро и легко рассчитать поперечное сечение кабеля, необходимое для рассматриваемого проекта. Для этого нужны только соответствующие показатели. Их необходимо ввести в бесплатный калькулятор.
Важной информацией, которую вы должны иметь наготове для использования онлайн-калькулятора, является тип материала (например, медь или алюминий), а также длина кабеля используется в метрах, которые должны быть точно измерены.
Кроме того, вы должны знать преобладающее напряжение в подключенной электросети, а также КПД системы и силу тока. Кроме того, выясните, какой тип тока используется, например, постоянный ток, переменный ток или трехфазный ток.
После того, как вы собрали всю информацию и записали ее, вы можете удобно ввести параметры и информацию в онлайн-калькулятор.
Нажатием кнопки 9Затем онлайн-калькулятор 0023 рассчитает поперечное сечение кабеля , необходимое для вашего индивидуального проекта.
Но вы также можете использовать бесплатный инструмент калькулятора поперечного сечения кабеля для проверки
В дополнение к методу предварительного расчета вы также можете использовать удобный онлайн-калькулятор для последующей проверки ваших линий электропередач. Узнайте, оснащено ли ваше индивидуальное оборудование соответствующими линиями электропередач, или проверьте осуществимость вашего индивидуального проекта.
В любом случае используйте линии электропередач только до максимального тока
Токонесущие линии можно использовать только до максимально допустимого тока. Кроме того, они должны быть защищены дополнительным предохранителем, чтобы предотвратить повреждение из-за перенапряжения (например, возгорание кабеля, обрыв кабеля или повреждение оборудования).
В связи с этим необходимо также проверить использование предохранителей необходимой мощности .
Похожие темы калькулятора: Электрика, электротехника, строительные услуги, строительство, инженеры, преобразователь, конвертер
Калькулятор размера кабеля постоянного тока | Fabhabs
Многожильный и сплошной сердечник
Сплошной сердечник идеально подходит для статических применений, таких как традиционные дома. Для применений, подверженных динамическим нагрузкам (вибрациям, движениям и т. д.), больше подходят кабели с многожильным сердечником.
Кабели со сплошным сердечником менее гибкие и с большей вероятностью упрочняются, что приводит к их утончению и растрескиванию. Это может привести к потере непрерывности (обрыв цепи) или появлению точек с высоким сопротивлением, что приведет к перегреву.
Кабели, такие как FLRY-B, соответствующие стандарту ISO 6722 , прошли испытания на истирание, водостойкость, изгиб и механические нагрузки и должны считаться стандартными для всех низковольтных систем в движущихся приложениях.
Для наземных транспортных средств, экспедиционных транспортных средств, переоборудованных фургонов и мобильных крошечных домов следует использовать многожильный сердечник.
Что делать с концами?
Концы многожильных кабелей в идеале должны быть обжаты. Это защищает конец кабеля и обеспечивает хорошее электрическое и механическое соединение.
Часто концы просто скручиваются и вставляются в резьбовой соединитель.
Концы НИКОГДА не должны быть «лужеными». Лужение заключается в том, что конец проволоки погружается или покрывается припоем. Это может показаться хорошей идеей, но припой не такой твердый, как кажется, и со временем изменит форму. Это может привести к плохому соединению кабеля или его ослаблению, что может стать серьезной проблемой безопасности. Ни один компетентный производитель не залуживает концы многожильных кабелей, и вы не должны этого делать.
Номинальный ток
Производители кабелей должны указать номинальный ток для каждой толщины поставляемого ими кабеля.
Номинальный ток указан в амперах и предназначен для того, чтобы помочь вам выбрать кабель соответствующей толщины для вашего применения.
По сути, ограничение тока является тепловым пределом, связанным с тем, сколько тепла может рассеивать кабель. Все провода имеют сопротивление (хотя оно должно быть низким), что приводит к нагреву проводов под нагрузкой.
Превышение предела тока для кабеля может привести к «тепловому событию» и является серьезной проблемой безопасности. В большинстве испытаний кабель подвешивается на открытом воздухе (или в воде), поэтому номинальный ток может быть ниже, если кабель должен быть помещен в кабелепровод или пучок других проводов.
Калькулятор в нижней части страницы использует данные производителя, но вам всегда следует обращаться к справочным материалам производителя, у которого вы покупаете.
Падение напряжения
Из-за сопротивления провода передача электричества даже на несколько метров приводит к падению напряжения на кабеле.
Это означает, что устройства, находящиеся далеко от батареи, получают меньше напряжения, чем батарея.
Некоторые устройства могут иметь схемы измерения напряжения, которые блокируют работу при слишком низком напряжении.
Падение напряжения в кабеле также приводит к потере мощности, что приводит к ненужной трате энергии. Компромисс заключается в дополнительных затратах и весе более толстого кабеля, а также в потерях электроэнергии и тепла.
Ориентироваться на то, чтобы падение напряжения не превышало 3 % (туда и обратно) — хорошая практика, хотя калькулятор позволит вам выбрать 1–5 %.
Длина кабельной линии
Длину кабельной линии рассчитать просто, но она должна включать реальную длину кабеля. Иногда маршрут кабеля может быть довольно извилистым и сложным, и переоценить его не помешает.
Калькулятор имеет кнопку-переключатель, которая автоматически удваивает длину, чтобы включить обратный ход.
Если у вас есть кабель, который идет к устройству, а затем обратно, оставьте его включенным.
Если вы используете возврат шасси, когда проводящее шасси подключено к отрицательной клемме вашего источника питания, и шасси способно передавать этот ток, вы можете отключить эту функцию.
WSCjump
Напряжение (В)
Ток (А)
Длина кабеля (м)
Включая возврат?
Снимите флажок, только если вы используете возврат шасси или рассчитываете потери в одну сторону.
Voltage drop (%)
arrow&vBundle/Conduit
Toggle if cable will not be in free air (e.g. inside conduit or thick bundle)
Minimum cable cross section:
000.00
Ближайшая американская (AWG) колея:
000,00
✓
Приведенный выше калькулятор служит ориентиром. Пожалуйста, убедитесь, что вы делаете перекрестные ссылки и ссылаетесь на спецификации производителей.
