Как рассчитать секции радиатора: Расчёт секций батарей и радиаторов онлайн.

методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки. Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев.


Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.


Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопленияРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Содержание

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:



  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.


Как рассчитать количество секций радиатора: формулаРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м², в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.


Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м² * 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м³ требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).


Формула расчета количества секций по объемуРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м²и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м² * 3 м = 48 м³
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м³ * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.


Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.


Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницуРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.


Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще большеРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:



  • биметаллическая секция обогреет 1,8 м²;
  • алюминиевая — 1,9-2,0 м²;
  • чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:

  • биметаллических 16 м² / 1,8 м² = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м² / 2 м² = 8 шт.
  • чугунных 16 м² / 1,4 м² = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.


Формула расчета температурного напора системы отопленияРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.


Таблица коэффициентов для систем отопления с разной дельтой температурРасчет батарей отопления на площадь: методика, объем батареи, для панорамных окон, объем воды в радиаторе отопления таблица

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.


Расчет количества секций радиатора | Всё об отоплении

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчеты в зависимости от объема помещения

Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением — 1,27;
  • для окон с двойным стеклопакетом — 1,0;
  • для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции — 1,27;
  • хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
  • высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35 градусов — 1,5;
  • для -25 градусов — 1,3;
  • для -20 градусов — 1,1;
  • для -15 градусов — 0,9;
  • для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

  • холодный чердак — 1,0;
  • отапливаемый чердак — 0,9;
  • отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Как рассчитать количество секций радиатора

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м 2. в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м 3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

  • биметаллическая секция обогреет 1,8 м 2 ;
  • алюминиевая — 1,9-2,0 м 2 ;
  • чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

  • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
  • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
  • для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41Вт;
  • в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

  • соотношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный двухкамерный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточная (отсутствует) — 1,27
  • хорошая — 0,8

Наличие наружных стен:

  • внутреннее помещение — без потерь, коэффициент 1,0
  • одна — 1,1
  • две — 1,2
  • три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

  • высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Источники: http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://stroychik.ru/otoplenie/raschet-sekcij-radiatorov, http://teplowood.ru/raschet-radiatorov-otopleniya.html

Расчет количества секций биметаллического радиатора – сколько нужно ребер

Секрет популярности биметаллических радиаторов заключается в том, что по своей эффективности они не уступают традиционным чугунным батареям, однако при этом они имеют лучшие технико-эксплуатационные характеристики. К числу неоспоримых преимуществ относят:

  • Высокий коэффициент теплоотдачи.
  • Продолжительный срок службы, составляющий более 20 лет.
  • Стильный и аккуратный внешний вид.
  • Сравнительно небольшой вес, что существенно упрощает установочные работы.
  • Наличие ниппелей, обеспечивающих возможность соединять секции, благодаря чему радиатор можно «нарастить».
Отметим, что зачастую необходимость в наращивании возникает, например, если при покупке был выбран прибор с неподходящим числом секций или по другим причинам. Чтобы изначально не ошибиться в подборе оптимальной модели, нужно знать, как выполнить расчет радиаторов отопления биметаллических, то есть оптимального числа секций.  Кстати, сделать это можно самостоятельно, не прибегая к помощи профессионалов, при этом для расчета используются различные методики.


Почему нужно делать расчет, а не выбирать радиатор «на глаз»?

Обратите внимание: зачастую при покупке биметаллического прибора некоторые ориентируются на то, сколько секций было в прежде эксплуатируемых чугунных батареях. Такой подход в корне неверный.

Теплоотдача секции биметаллического прибора значительно выше, чем чугунного, поэтому количество ребер будет разным. А в частности, тепловая мощность одной секции чугунного радиатора составляет в среднем от 80 до 160 Ватт, а для биметаллического этот параметр соответствует примерно 200 Ватт.

Некоторые решают выполнить расчет количества секций «на глаз», например, если в чугунной батарее их было 9, то выбрать биметаллический радиатор с 6 секциями. Но в конечном итоге вероятность «угадать» крайне мала, и получается, что после установки нового прибора в помещении либо очень холодно, либо наоборот — слишком жарко. Именно поэтому правильнее изначально сделать точный расчет биметаллических радиаторов. К счастью, современные производители выпускают устройства с различным числом секций и не составляет сложности подобрать модель для помещения фактически с любыми планировочными особенностями.

Выполнить корректный расчет количества биметаллических радиаторов и секций не так уж сложно, но для этого нужно знать технические характеристики помещения, в котором планируется установка. А в частности, потребуются следующие значения: фактическая площадь помещения и объем отапливаемой комнаты. Далее выбираем, как именно (т.е. по какой методике) будет удобнее всего рассчитать количество секций биметаллического радиатора.

Биметаллический радиатор

Определение по площади комнаты

Проще всего выполнить расчет биметаллических радиаторов отопления по площади, но в этом случае нужно, чтобы высота потолка была около 2,5 метров. В соответствии со СНиП, нагрузка на один метр составляет 100 Ватт — такой норматив установлен для средней полосы РФ. Отметим, что в регионах Крайнего Севера это значение гораздо больше.

В «стандартном» случае необходимо умножить площадь комнаты на 100, в результате чего мы получим мощность нормативного потребления тепла. После делим полученное значение на паспортную теплоотдачу одной секции биметаллического радиатора (она указывается в техническом описании или паспорте на прибор) — итоговая цифра показывает, сколько секций биметаллического радиатора нужно.


Расчет по объему

Расчет оптимальных параметров биметаллических радиаторов для помещений с высотой потолков более 2,6 метра осуществляется по объему. В соответствии с установленными нормами, для отопления одного кубического метра необходимо:

  • 41 Ватт, если помещение находится в многоквартирном панельном доме.
  • 34 Ватта, если помещение находится в кирпичном доме.

Определение нужного количества секций биметаллического радиатора выполняется по следующей схеме:

  • Определяем расчетный объем в кубических метрах. Для этого умножаем высоту комнаты на ее площадь.
  • Умножаем полученное значение на норматив теплопотребления (то есть на 34 или 41 Ватт), так мы получим мощность нормативного потребления тепла.
  • Итоговое значение делим на паспортную теплоотдачу одного ребра биметаллического радиатора (берем значение из технического описания или паспорта на изделие) — так удалось узнать, сколько секций нужно.


Альтернативные методы расчета

Существует и еще одна методика расчета секций биметаллических радиаторов, которая очень проста, но дает лишь приблизительный результат. Чаще всего ее используют сантехники, когда им предстоит выполнить расчет множества приборов, имеющих высокую суммарную мощность.

Считается, что в квартире со стандартной высотой потолков, расположенной в средней полосе России, одна секция биметаллического радиатора, имеющая среднюю мощность, способна обеспечивать теплом 1,8 кв. метров площади. Таким образом, для определения нужного количества секций биметаллического радиатора остается лишь поделить площадь комнаты на 1,8.

Наиболее точная методика расчета числа секций с учетом поправочных коэффициентов

Конечно, такая методика расчета привлекает своей простотой, но рассчитывать на ее точность не приходится. Если вы хотите получить более достоверные значения, то придется учесть множество сторонних факторов, в том числе касающихся:

  • Состояния остекления.
  • Количества наружных стен.
  • Качества теплоизоляции наружных стен.
  • Климатических характеристик региона и проч.
Рекомендуем, если вы покупаете радиаторы биметаллические, расчет секций выполнить именно по формуле с поправочными коэффициентами, так как полученное значение будет максимально точным. Итоговая формула в данном случае выглядит следующим образом: нормативное значение тепла (то есть 100 Ватт/кв.м) необходимо умножить на все поправочные коэффициенты, определяющие особенности теплопотребления комнаты.

Биметаллический радиатор в квартире

Описание и расшифровка поправочных коэффициентов

Поправочные коэффициенты:

  • К1 — он учитывает конструкцию остекления в помещении. Для двойных деревянных рам этот коэффициент соответствует 1,27, для двойных пластиковых стеклопакетов — 1,0, а для тройных — 0,85.
  • К2 — определяет качество утепления стен. Если стены дома созданы из кирпича, то этот коэффициент принимают за 1, во всех остальных случаях — 1,27. Кстати, наличие дополнительной теплоизоляции стен дает возможность использовать понижающий коэффициент 0,85.
  • К3 — отражает отношение площади окон к полу. В числителе ставится процент остекления, присутствующий в помещении, а в знаменателе — коэффициент теплопотребления (то есть 50/0,8; 40/0,9; 30/1,0; 20/1,1; 10/1,2).
  • K4 — коэффициент, учитывающий среднюю температуру в самую холодную неделю года. Если это значение соответствует -35 градусам по Цельсию, то К4=1,5, при -25 — 1,3, при -20 — 1,1, при -15 — 0,9, а при -10 — 0,7.
  • К5 — учитывает число наружных стен. При наличии одной наружной стены в помещении он соответствует 1,1, а каждая последующая увеличивает это значение на 0,1.
  • К6 — необходим для учета влияния теплового режима помещения, находящегося на этаж выше. Если там расположен холодный чердак, то К6 принимают на 1, если отапливаемый, то за 0,6, если жилое помещение — 0,8.
  • К7 — коэффициент, с помощью которого выражается зависимость от высоты потолков. При стандартном значении 2,5 метра он принимается равным 1. Повышение этого значения на 0,5 метра делает К7 больше на 0,05, при 3 метрах — 1,05, при 3,5 метрах — 1,1, при 4,0 метрах — 1,15, а при 4,5 метрах — 1,2.
Как показывает практика, очень большое значение оказывает, какое именно помещение расположено над комнатой, где планируется установка биметаллических радиаторов, а также существенную «лепту» вносит количество наружных стен квартиры. Если сделать расчет без учета этих факторов, то с большой долей вероятности в помещении будет слишком жарко, или наоборот — со временем придется наращивать радиатор. Намного правильнее и удобнее сразу сделать точный расчет и выполнить установку биметаллического радиатора отопления с идеально подходящими техническими характеристиками.


Пример

Рассмотрим пример расчета и определим, сколько секций биметаллического радиатора нужно для полноценного обогрева помещения, находящегося в доме из кирпича, на последнем этаже здания с неотапливаемым чердаком. При этом в комнате установлены двойные стеклопакеты, а отношение остекления к площади пола соответствует 30%. Отметим, что квартира, где находится комната — угловая, площадь помещения — 18 квадратных метров. Сам многоквартирный дом расположен в средней полосе РФ, где в самую холодную неделю в году средняя температура составляет -10 градусов по Цельсию.

При таких вводных данных формула расчета секций биметаллического радиатора будет выглядеть следующим образом:

  • 100 Ватт/метр*1,0*1,0*1,0*0,7*1,2*1,0*=84 Вт/кв.м
  • Полученное значение необходимо умножить на площадь комнаты: 18*84=1512 Ватт.
  • Остается лишь разделить 1512 Ватт на тепловую мощность одной секции, мы примем это значение за 170 Вт (на практике нужно уточнить в паспорте или описании на изделие). В итоге получаем 8,89, то есть идеальное количество секций биметаллического радиатора в представленном примере — 9.


Использование онлайн-калькулятора для расчета: в чем преимущества?

Если времени или желания выполнять самостоятельные расчеты нет, то можно воспользоваться бесплатными онлайн-программами. Для этого необходимо найти специальный калькулятор для расчета секций биметаллических радиаторов. В таких программах, помимо обозначенных выше коэффициентов, также требуется указать информацию, которая касается:

  • Особенностей установки радиатора. Например, возможен монтаж устройства открыто на стене, под подоконником, в стеновой нише.
  • Наличия или отсутствия декоративного кожуха.
  • Схемы подключения радиатора.
  • Расположения дома (а точнее — на какую сторону света выходят внешние стены дома).
Использование дополнительных данных позволяет выполнить наиболее точный расчет. Если у вас появились вопросы по способам определения необходимого количества секций биметаллического радиатора или вы хотите доверить проведение работ по расчету профессионалам, достаточно связаться с менеджером «САНТЕХПРОМ» по телефону +7 (495) 730-70-80. Представитель компании предоставит необходимые консультации и поможет точно узнать, сколько секций биметаллического радиатора нужно для вашей комнаты.
Как правильно расчитать количество секций биметаллического радиатора

С наступлением холодов пользователи жилой или коммерческой недвижимости прилагают усилия по сокращению теплопотери в здании. Чтобы не переплачивать за отопление, понадобятся подходящие радиаторы, которые отличаются повышенным КПД обогрева, надежностью и простым монтажом. На российском рынке представлены классические чугунные, стальные, современные легкосплавные и биметаллические варианты исполнения. Последняя категория пользуется повышенным спросом из-за высокого коэффициента теплоотдачи, привлекательных технических характеристик и умеренной стоимости.

Перед покупателями стоит вопрос правильного расчета количества секций и суммарной топливной мощности, учитывая обогреваемую площадь помещения. Подготовительные расчеты помогут снизить денежные расходы на покупку и установку батарей для создания комфортного микроклимата в комнатах жилого дома, городской квартиры или офиса. Как определить количество секций биметаллических радиаторов отопления?

Преимущества биметаллических радиаторов отопления

Радиатор отопленияСердечник и вертикальные теплопроводные каналы фигурно-ребристого биметалла изготавливают из стали, а внешний слой батареи выливают из алюминиевого сплава. Такие сборные секции биметаллических радиаторов отопления Stout выдерживают давление, превышающее 20 атмосфер при температуре теплоносителя до 130 0 С. В техническом паспорте к каждой модели секционного оборудования содержатся детальные технические описания. Биметаллические отопительные приборы выдерживают экстремальные нагрузки при монтаже в многоэтажках и загородных коттеджах с автономным отоплением. Профессиональный предварительный расчет мощности, объема теплоносителя или количества секций для экономного обогрева помещений сокращает разовые и ежемесячные затраты на отопление.

Преимущества монтажа:

  1. Надежность. Гарантийный срок эксплуатации составляет 20 лет при интенсивном использовании.
  2. Повышенная мощность. Исходные технические параметры радиаторов превосходят алюминиевые форм-факторы.
  3. Эстетика. Компактность и внешний вид монолитных секций гармонирует с классическими или креативными интерьерами.

Перечисленные особенности радиаторов биметаллического типа повышают конкурентоспособность приборов отопления для рабочих площадей в жилых комнатах и подсобных помещениях. Недостаток биметалла – это цена наборных секций, которая превосходит аналоги, изготовленные из простых и дешевых материалов. Классические батареи уступают по теплоотдаче, поэтому применение исходной формулы расчета сокращает количество биметаллических наборных секций, снижает себестоимость проекта.

Как грамотно рассчитать теплоотдачу оборудования

Методика расчета основана на действующих строительных нормативах. Для обогрева 1 м2 площади офисного или складского помещения, комнаты в квартире затрачивается 100 Вт тепла. В паспорте на биметаллические радиаторы отопления Rommer или другой приглянувшейся торговой марки указана теплоотдача каждого сегмента. Если разделить расчетную мощность на показатель единичной секции, то результатом будет количество ребер монолитной или сборной конструкции батареи.

Ускоренный расчет мощности каждой секции не требует специальных навыков и трудоемких вычислений по формулам. Одиночный сегмент биметаллической батареи увеличивает теплоотдачу на 10 %, если сравнивать с традиционными чугунными вариантами. Небольшой запас мощности компенсируется наслоениями, которые появятся в будущем на внутренних стенках радиатора. При помощи кранов-регуляторов подачи объема теплоносителя возможно контролировать температуру в помещении.

Правила расчета количества секций

Пользовательские отзывы о выбранном производителе помогут подобрать отопительные агрегаты нужных размеров. Рекомендации и фотографии по правильной установке, опубликованные в интернете, предупредят распространенные ошибки. Самостоятельный монтаж будет успешным, если выполнять его с соблюдением технологии. Чтобы не ошибиться с расчетом теплоемкости, надежно прикрепить изделие к стене, советуем обратиться за помощью к мастерам обладающим практическим опытом.

Биметаллические радиаторы отопленияПри определении мощности отопления важно учитывать такие факторы:

  • материал и толщину стен помещения;
  • габариты, тип, количество окон в комнате;
  • наличие дополнительного обогрева площади;
  • высоту потолков или межэтажных перекрытий;
  • температурные показатели и уровень влажности;
  • присутствие капитальных стен, ненесущих перегородок.

Специалисты советуют выдерживать при монтаже расстояние до стены в диапазоне 20-50 миллиметров, не учитывая толщину отражающей теплоизоляции. Нижний край батареи располагают выше пола на 10 сантиметров, чтобы повысить теплоотдачу.

Как самостоятельно рассчитать мощность на 1 м² комнаты

Радиатор отопления Чтобы рассчитать потребляемую тепловую мощность, учитывают размер радиаторов и рекомендации завода-изготовителя. Усредненный показатель в 100 Вт на квадратный метр применяется при наличии в комнате одной капитальной стены с окном и трех перегородок. Высота межэтажного проема не должна превышать 2,7 метров, чтобы результаты вычислений оправдались. При увеличении количества несущих конструкций в помещении добавляется 20-30 % к расчетной мощности за каждую наружную стену и дополнительное окно. Оконные проемы увеличивают теплопотери, поэтому требуется расчет суммарной мощности обогрева полезной площади.

Другие причины применения повышающих коэффициентов:

  • окна выходят на северную сторону – +10 %;
  • прибор устанавливается в подоконную нишу – +5 %;
  • внешняя сторона батареи прикрыта декоративной панелью – +15 %.

Показатели тепловой эффективности суммируются, чтобы получить достоверный результат, выраженный в цифрах. Останется умножить результаты расчета биметаллических радиаторов на площадь обустраиваемого помещения, которая вычисляется путем умножения длины на ширину, в метрах. Выбор габаритов каждой секции проходит с учетом свободного установочного пространства между подоконником и полом. Рекомендуется накинуть одно-два ребра, чтобы компенсировать потери тепла, гарантировать комфортный температурный режим пребывания.

Как рассчитать количество секций

Для полноценного и оптимального обогрева полезного объема жилых комнат загородного дома, квартиры или офисного пространства потребуется точный расчет. Чтобы упростить задачу, рассмотрим принцип вычисления на примере жилья площадью 30 м2. Если высота потолков не превышает 2,7 метра, а мощность каждого радиаторного сегмента составляет 200 Вт, то формула будет выглядеть следующим образом: 30х100/200=15. На малогабаритную однокомнатную квартирку понадобится порядка 15 ребер, расположенных на кухне и в комнате под окном.

Так выглядит на практике расчет секций биметаллических радиаторов для равномерного обогрева помещений с одной наружной стеной. Если в наличии две внешних капитальных конструкции и пара оконных проемов, то применяется регулирующий 30 процентный коэффициент, на который умножается полученный результат. Придется покупать для нормативного обогрева три батареи по 6 секций, что суммарно составит 18 ребер, заполненных теплоносителем.

расчет по площади, сколько секций радиаторов нужно на квадратный метр помещения, подбор для комнаты по объему

Содержание:

Проведение капитального ремонта системы отопления нередко требует не только полной замены контура из труб, но и установки новых радиаторов. От того, из каких материалов они будут сделаны, зависит, сколько секций батарей нужно на квадратный метр. О том, как выполнить расчет их количества и какие факторы необходимо учесть, пойдет речь далее в материале.

Комфортные условия в помещении создаются не только благодаря теплоотдаче отопительных батарей. Влияние оказывает уровень теплопотерь, который колеблется в зависимости от степени утепления стен, количества и площади оконных и дверных проемов, климата в регионе и других причин. Кроме того, значение имеет тепловая мощность секций радиатора, то есть количество тепловой энергии, которое выделяет секция батареи при температурах теплоносителя в 90 ℃ на входе и 70 ℃ на выходе. Эти данные указывают в технической документации на батареи.

расчет секций биметаллических радиаторов отопления по площади

Выполняя расчет количества секций батарей, стоит учитывать, что в паспорте указывают максимально возможные показатели при идеальных условиях. Если же температура теплоносителя в системе ниже 85 ℃ — расчет тепловой мощности нужно будет провести заново.

Выполняем расчет секций радиаторов по площади

Проще всего выполнить расчет секции батареи на квадратный метр. При этом можно примерно прикинуть количество зубков исходя из расчетов средней мощности отопления, заложенных в СНиПах.

Для регионов с различным климатом предусмотрены такие нормы:

  • для домов, расположенных в средней полосе, мощность секции радиатора отопления на метр квадратный составляет 60-100 Вт;
  • в регионах, расположенных выше 60 параллели, нормативы мощности на 1 м2 составляют 150-200 Вт.

сколько секций батарей нужно на квадратный метр

Обратите внимание на разбег в цифрах. Он сделан для того, чтобы можно было учесть материал, из которого возведены стены, и наличие утепления. Например, в домах из бетонных блоков при расчете, сколько батарей нужно на квадратный метр, следует брать верхнее значение. Кирпичные стены обладают меньшей теплопроводностью, так что можно применять среднее значение в диапазоне. Для утепленных стен достаточно будет минимальных цифр. Кроме того, не стоит упускать из виду, что данные СНиПа рассчитаны на высоту потолков не более 2,7 метра.

Итак, для расчета потребуется знать несколько базовых показателей – общую площадь помещения, норматив тепловых затрат на 1 м2, а также мощность одной секции радиатора. Умножив норму теплозатрат на площадь, получим общее количество необходимого тепла. Разделив этот показатель на мощность секции конкретного радиатора, взятую из технического паспорта к нему, получим искомое количество секций.

Примерный расчет количества секций исходя из площади помещения

Итак, для примера возьмем угловую комнату дома из кирпича, площадью 16 м2, расположенную в средней полосе. Мощность батарей согласно документации – 140 Вт.

Для здания из кирпича нормы теплопотерь берутся в середине диапазона, хотя для угловой комнаты лучше все-таки остановиться на более высоких значениях. Допустим, это 95 Вт. Расчет тепла будет таким: 16×95=1,520 кВт. Следовательно, можно определить, сколько секций батареи на квадратный метр нам понадобится: 1520:140=10,86 штук. Округляем полученное значение вверх и получаем 11 секций. Именно столько нам понадобится зубков для отопления данной комнаты.

сколько секций батареи на квадратный метр

Стоит отметить, что подбор радиатора по площади помещения не учитывает многие другие факторы, в частности, высоту потолков. Поэтому для помещений с нестандартными размерами стоит применять другой способ расчета – по объему.

Рассчитываем секции батарей по объему

Официальные нормативы для обогрева 1 м3 помещения также можно найти в СНиПе:

  • дома из кирпича требуют 34 Вт тепловой энергии;
  • панельные здания нуждаются в 41 Вт тепла для качественного обогрева.

подбор радиатора по площади помещения

Расчет количества секций радиатора по объему помещения будет выглядеть почти так же, как и в предыдущем примере. Правда, берется общая кубатура помещения и соответствующие числовые значения.

Сначала умножаем объем помещения на норматив энергозатрат для конкретного типа здания. Полученное значение делим на мощность выбранного радиатора (чугунного, алюминиевого или биметаллического). В результате получаем искомое количество секций.

Определим число секций по объему на примере

Рассчитываться будет комната, расположенная в доме из кирпича, площадью 16 м2 и потолками и 3-метровыми потолками. Мощность радиатора составит 0,14 кВт.

Сначала вычисляем кубатуру: 16×3=48 м3.

Находим энергозатраты на полученный объем, исходя из норматива для зданий из кирпича в 34 Вт: 48×34=1,632 кВт.

Количества секций будет таковым: 1632:140=11,66 штук. После округления выходит 12 секций.

Теплоотдача всевозможных радиаторов — сколько нужно на квадратный метр

Поскольку современные радиаторы производятся в обширном ассортименте материалов, конструкций и размеров, толщины стенок и сечения, невозможно выделить общий показатель теплоотдачи. У каждой из разновидностей будут свои характеристики, указанные в документации.

Например, к расчету секций биметаллических радиаторов отопления по площади можно перейти лишь после выбора определенной модели, поскольку в зависимости от размеров, показатели тепловой мощности даже у изделий одного производителя могут колебаться на 15-25 Вт. А если радиаторы изготовлены разными производителями, то расхождения могут быть еще больше.

расчет секции батареи на квадратный метр

В то же время, прежде чем покупать изделия, нужно все же иметь некоторые предварительные данные по тепловой мощности для каждого вида батарей.

Ориентировочные показатели для различных радиаторов с расстоянием между осями в 50 см:

  • секция радиатора из биметалла производит в среднем 0,185 кВт;
  • алюминиевые секции генерируют 0,19 кВт;
  • чугунные радиаторы выделяют 0,12 кВт тепловой энергии.

И все же, перед тем как рассчитать количество секций батареи, придется выбрать конкретную модель по размеру и мощности, чтобы иметь более точные цифры для биметаллических, чугунных или алюминиевых радиаторов.

Примечательно, что при расчете чугунных радиаторов может быть большой разбег в показателях, поскольку их теплоотдача изменяется в зависимости от толщины стенок. Кроме того, тепловая мощность выше у радиаторов стандартной формы «гармошка» или приближенных к ней. А вот «ретро» обогреватели генерируют намного меньше тепла.

Для обогревателя стандартной формы в СНиПах есть данные для одной секции батареи – на какую площадь она рассчитана:

  • биметалл – 1,8 м2;
  • алюминий – 1,9-2 м2;
  • чугун – 1,4-1,5 м2.

Имея такие данные, проблем, как рассчитать радиатор отопления для комнаты, не возникнет. Владея информацией о площади помещения, ее нужно разделить на указанный коэффициент и округлить результат.

Например, для комнаты в 16 м2, расчет для различных типов радиаторов будет выглядеть так:

  • биметаллический — 16:1,8=8,88 штук, то есть 9 секций;
  • алюминий — 16:2=8 штук;
  • чугунный — 16:1,4=11,4, после округлений получаем 12 секций.

Напоминаем, что эти данные могут дать лишь примерное представление о количестве секций и размерах затрат на отопление тем или иным типом обогревателя. Более точные цифры можно получить только, выбрав конкретную модель и зная температуру теплоносителя в системе.

Рассчитываем батареи исходя из условий — правильный подбор

Примите к сведению, что производители радиаторов указывают в характеристиках максимально возможные параметры мощности, которые актуальны лишь для самых благоприятных условий. Если же необходимо вычислить тепловую мощность в реальных условиях, потребуется вычислить такой показатель, как температурный напор или «дельту системы». Допустим, если в месте входа температура воды в системе составляет 90 ℃, а на выходе – 70 ℃, и комнату нужно прогревать до 20 ℃, то дельта системы будет 70 ℃.

Если в комнате нужна температура, например в 23 ℃, а теплоноситель не разогревают даже до 70 ℃, потребуется пересчет мощности.

сколько батарей нужно на квадратный метр

Сначала высчитываем температурный напор, определив среднее значение между входящей и выходящей температурой теплоносителя и отняв от него показатели нагрева комнаты.

Например, на входе теплоноситель нагрет до 70 ℃, а на выходе до 60 ℃, при этом комфортная температура в комнате нужна 23 ℃. Тогда дельта температур будет (70+60):2-23=42 ℃. После этого следует воспользоваться таблицей для переопределения мощности и взять из нее коэффициент, соответствующий дельте. В нашем случае к значению в 42 ℃ привязан коэффициент 0,51.

Итак, если вы приобрели радиатор с заявленной мощностью в 185 Вт, то реальная мощность будет: 185×0,51=94,35 Вт. То есть с учетом настоящих условий мощность радиатора будет почти вдвое меньше заявленной.

В связи с этим, перед тем как выбирать радиатор по площади, стоит выяснить настоящие условия эксплуатации для вашей отопительной системы, чтобы в результате в вашей квартире были созданы комфортные для жизни условия.


способы и схемы, что влияет на теплопотери

Для расчёта количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Способы расчёта радиаторов отопления

Батарея отопления в комнате

Сделать расчёт радиаторов можно двумя способами: по площади или объёму помещения

Методы расчёта есть разные. Самые простые дают приблизительные результаты. Тем не менее их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т. п.). Есть более сложный расчёт по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть ещё один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем ещё хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т. д. Так что заодно можно выправить положение.

По площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1 кв. м жилого помещения требуется 60-100 Вт;
  • для областей выше 60ºC требуется 150-200 Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находится в средней климатической полосе, для отопления площади 16 кв. м, потребуется 1 600 Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100 Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60 Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключён к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?».

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определённое количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1 600 Вт. Пусть мощность одной секции 170 Вт. Получается 1 600/170=9,411 шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и ещё ряд факторов не учитывается. Так что расчёт количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

По объёму помещения

При таком расчёте учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объём помещения, а затем по нормам узнаём, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41 Вт;
  • в кирпичном доме на 1 куб. м — 34 Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объёму.

Рассчитаем все для того же помещения площадью 16 кв. м и сравним результаты. Пусть высота потолков 2,7 м. Объём: 16*2,7=43,2 куб. м.

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2 куб м*41В=1 771,2 Вт. Если брать все те же секции мощностью 170 Вт, получаем: 1 771 Вт/170 Вт=10,418 шт. (11 шт.).
  • В кирпичном доме. Тепла нужно 43,2 куб. м*34 Вт=1 468,8 Вт. Считаем радиаторы: 1 468,8 Вт/170 Вт=8,64 шт. (9 шт.).

Как видно, разница получается довольно большая: 11 и 9 шт. Причём при расчёте по площади получили среднее значение (если округлять в ту же сторону) — 10 шт.

Корректировка результатов

Для того чтобы получить более точный расчёт нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего сделаны стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т. п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Как количество секций зависит от величины потерь тепла

Схема теплопотерь

Теплопотери зависят от нескольких факторов: размещения окон, стен

Окна

На окна приходится от 15 до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

Соотношение площади окна к площади пола:

  • 10% — 0,8;
  • 20% — 0,9;
  • 30% — 1,0;
  • 40% — 1,1;
  • 50% — 1,2;

Остекление:

  • трёхмерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85;
  • обычный двухкамерный стеклопакет — 1,0;
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учёта потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0;
  • недостаточная (отсутствует) — 1,27;
  • хорошая — 0,8;

Наличие наружных стен

  • внутреннее помещение — без потерь, коэффициент 1,0;
  • одна — 1,1;
  • две — 1,2;
  • три — 1,3.

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т. п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчёт проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7 м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7 м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0 м. Получаем: 3,0 м/2,7 м=1,1. Значит количество секций радиатора, которое рассчитали по площади для этого помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

  • 10ºC и выше — 0,7;
  • 15ºC — 0,9;
  • 20ºC — 1,1;
  • 25ºC — 1,3;
  • 30ºC — 1,5 .

Учитывая все требуемые корректировки, получаяте более точное количество требуемых на обогрев комнаты радиаторов с учётом параметров помещений. Но это ещё не все критерии, которые оказывают влияние на мощность теплового излучения. Есть ещё технические тонкости, о которых расскажем ниже.

Расчёт разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчётом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/минуту примерно равен мощности в 1 кВт (1 000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя. Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчёт секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя. Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчёта количества секций биметаллических радиаторов от расчёта алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усреднённые данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50 см приняты такие значения мощностей:

  • алюминиевые — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные — 145 Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведём самый простой расчёт секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50 см) принимается, что одна секция может обогреть 1,8 кв. м площади. Тогда на помещение 16 кв. м нужно: 16 кв. м/1,8 кв. м=8,88 шт. Округляем — нужны 9 секций.

Аналогично считаем чугунные или стальные баратареи. Нужны только нормы:

  • биметаллический радиатор — 1,8 кв. м;
  • алюминиевый — 1,9-2,0 кв. м;
  • чугунный — 1,4-1,5 кв. м.

Это данные для секций с межосевым расстоянием 50 см. Сегодня же в продаже есть модели с самой разной высоты: от 60 до 20 см и даже ещё ниже. Модели 20 см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придётся вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчёт чугунных радиаторов отопления. Считать может по площади или объёму помещения. Для наглядности сделаем расчёт алюминиевых радиаторов по площади. Помещение то же: 16 кв. м. Считаем количество секций стандартного размера: 16 кв. м/2 кв. м=8 шт. Но использовать хотим маломерные секции высотой 40 см. Находим отношение радиаторов выбранного размера к стандартным: 50/40 см=1,25. И теперь корректируем количество: 8 шт.*1,25=10 шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90ºC, в обратке — 70ºC (обозначается 90/70) в помещении при этом должно быть 20ºC. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчёт откорректировать.

Для учёта режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора. Чтобы было понятнее произведём расчёт чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50 см). Помещение то же: 16 кв. м. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5 кв. м. Потому нам потребуется 16 кв. м/1,5 кв. м=10,6 шт. Округляем — 11 шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдём температурный напор для каждой из систем:

  • высокотемпературная 90/70/20 — (90+70)/2-20=60ºC;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30ºC.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16 кв. м требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчёте можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20ºC а, например, 25ºC просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчёт все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55ºC. Теперь находим соотношение 60/55ºC=1,1. Чтобы обеспечить температуру в 25ºC нужно 11 шт*1,1=12,1 шт.

Зависимость мощности батарей от подключения и места расположения



Кроме всех описанных выше параметров, теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.Схема теплопотерь

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Схема теплопотерь

Для однотрубных систем

Есть ещё один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере: на схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остаётся по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8 шт., будет на 20% больше — 9 или 10 шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

Схема теплопотерь

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции. Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают  радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчёт количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Оцените статью: Поделитесь с друзьями!
Как рассчитать число секций биметаллического радиатора

Эффективность радиатора напрямую зависит от количества используемых в нем секций. Производители биметаллических батарей выпускают радиаторы с различным количеством секций. Широкий ассортимент радиаторов позволяет покрыть нужды всех без исключения застройщиков. В обзоре будет рассказано про расчет количества секций биметаллических радиаторов отопления.

Некоторые производители биметаллических батарей пошли еще дальше. Вместо радиаторов в сборе они предлагают секции поштучно. Это так называемые свободно конфигурируемые радиаторы. Подобные батареи позволяют быстро адаптировать радиаторы под особенности апартаментов или котельного оборудования.

Как вариант, вы можете использовать онлайн калькулятор расчета количества секция радиатора.

Стоит обратить внимание, что большая часть биметаллических батарей продается в комплекте из 10 секций. При необходимости, количество секций можно уменьшить или же наоборот добавить. Но если добавлять секции, то придется покупать такой же комплект из 10 секций, что не всегда выгодно с финансовой стороны. Как определить, сколько нужно секций биметаллического радиатора.

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам.

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом.

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Читайте также: Как выбрать биметаллический радиатор.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Расчет секций по объему помещения

Если ориентироваться не на стандартную высоту потолка, то в учет следует брать объем помещения. Согласно нормативной базе СНИП на каждый кубический метр помещения необходимо использовать 41 (Вт) тепловой энергии.

Предположим, что рассчитывается тепловая мощность батарей для какого-нибудь производственного цеха или ремонтной мастерской. Площадь помещения 100 (м2), а высота потолка 5 (м). Предполагается, что будут использованы биметаллические батареи с тепловой энергией каждой секции 200 (Вт). Расчет производится следующим образом: S * H * 41 / 200, где S * H – объем помещения (произведение площади на высоту), 41 – тепловая энергия для каждого кубометра объема апартаментов, 200 – тепловая мощность одной секции радиатора.

100 * 5 *41 / 200 = 500 * 41 / 200 = 20500 / 200 = 102,5 (шт). Округляем значение до 103 секций.

Стоит отдельно заметить, что значение оптимальной тепловой мощности для каждого кубометра помещения является стандартным. Если отопление устанавливается на территории объекта с герметичными металлопластиковыми стеклопакетами, то для каждого кубического метра отапливаемого воздуха необходимо использовать 34 (Вт) тепловой энергии, вместо 41 (Вт).

С учетом поправки на энергоэффективность мы получим следующее: 100 * 5 * 34 / 200 = 85 секций.

Расчет секций повышенной точности для бытовых и административных объектов

Говоря за монтаж отопления на территории бытовых и административных объектов, существует более точная формула, чем базовый расчет секций.

Формула точного расчета секций имеет вид: 100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P, где 100 – оптимальная тепловая мощность для одного метра квадратной площади помещения, K1 – коэффициент поправки на остекление:

  • Для обыкновенного двойного стекла – 1,27
  • Для двойного стеклопакета – 1,0
  • Для тройного стеклопакета – 0,85

K2 – коэффициент поправки на теплоизоляцию стен:

  • Стандартная теплоизоляция – 1,27
  • Улучшенная теплоизоляция – 1,0
  • Хорошая теплоизоляция – 0,85

К3 – коэффициент поправки на соотношение площади окон к площади пола:
50% – 1,2

  • 40% – 1,1
  • 30% – 1,0
  • 20% – 0,9
  • 10% – 0,8

К4 – коэффициент поправки на температуру в самую холодную пору года:

  • -35 ⁰С – 1,5
  • -25 ⁰С – 1,3
  • -20 ⁰С – 1,1
  • -15 ⁰С – 0,9
  • -10 ⁰С – 0,7

К5 – коэффициент поправки на количество наружных стен:

  • одна стена – 1,1
  • две стены – 1,2
  • три стены – 1,3
  • четыре стены – 1,4

К6 – коэффициент поправки на тип помещения выше:

  • холодный чердак – 1,0
  • отапливаемый чердак – 0,9
  • отапливаемое жилое помещение – 0,8

К7 – коэффициент поправки на высоту потолка:

  • 2,5 (м) – 1,0
  • 3,0 (м) – 1,05
  • 3,5 (м) – 1,1
  • 4,0 (м) – 1,15
  • 4,5 (м) – 1,2

7 – количество коэффициентов поправки.

P – тепловая мощность каждой секции (Вт).

Произведем расчет по более точной формуле. Напомним, что используя базовую формула расчета, мы получили значение в 14 секций. Это при условии, что площадь помещения 25 (м2), а мощность одной секции биметаллического радиатора 175 (Вт).

Пример точного расчета: 100 * 25 * ((1 + 1 + 1,2 + 1,3 + 1,2 + 1 + 1,05)/7) / 175 = 15,81 (шт). Округляем до 16 секций.

Обратите внимание, в данном случае целесообразно использовать 2 радиатора по 8 секций в каждом. Если в помещении есть 1 оконный проем, то одна из батарей обязательно должна располагаться под окном. Радиатор, расположенный под окном, работает в качестве стационарной тепловой завесы. Если в помещении 2 окна, то оба радиатора монтируются под оконными проемами.

Чугунный радиатор

BTU Calculator

UKAA, мы стремимся найти для вас правильные чугунные радиаторы. Важно, чтобы вы выбрали правильный радиатор для нужной вам комнаты, поэтому мы сделали этот выбор намного проще с нашим простым чугунным радиаторным калькулятором BTU.

Каждая комната в вашей собственности будет нуждаться в определенном количестве тепла, чтобы поддерживать эту комнату в тепле.Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (BTU) или в ваттах. Чугунный радиатор всех типов выделяет различное количество тепла в зависимости от их размера и мощности радиатора. Если вы планируете купить радиатор, первое, что нужно сделать, — это рассчитать количество BTU, необходимое для каждой комнаты. Лучший способ сделать это — использовать калькулятор мощности радиатора.

Наш радиаторный калькулятор BTU разработан для того, чтобы ваши радиаторы достаточно обогревали помещение, в котором они установлены.

Как измерить чугунный радиатор с калькулятором BTU

Для расчета формулы BTU для вашей комнаты вам необходимо:

  1. Введите ширину, длину и высоту комнаты
  • Выберите тип номера:
    • Гостиная / Столовая / Ванная комната
    • Спальня
    • Кухня / общая зона
  • Ответьте на три дополнительные функции:
    • Ваша комната выходит на север?
    • Есть ли в вашей комнате дверь патио?
    • Есть ли в вашей комнате двойное остекление?

    Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора требуется для обеспечения правильной мощности радиатора.

    Большинство онлайн-радиаторных калькуляторов BTU очень похожи, но главное, на что следует обратить внимание, это то, что приобретаемые вами радиаторы соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, которые прошли испытания в соответствии с BS EN442-1 и BS EN442-2 — тогда вы можете быть уверены, что мощность радиатора гарантирована. Вы не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

    В UKAA мы продаем только проверенные радиаторы Британского стандарта, поэтому вы можете быть уверены, что покупаете высококачественный радиатор.

    Калькулятор Тепловой Мощности Радиатора Для Неудобных Формованных Комнат

    Пожалуйста, ознакомьтесь с этим простым пошаговым руководством о том, как рассчитать BTU для комнаты неудобной формы. Если ваша комната не имеет форму квадрата / прямоугольника, мы рекомендуем проводить измерения с использованием системы, приведенной ниже, и разбивать комнаты на секции, а затем рассчитать необходимое BTU для каждой секции с помощью онлайн-калькулятора.

    Например:
    Секция 1 — длина 3 м, ширина 4 м, высота 2,8 м,
    Секция 2 — 3,5 м в длину, 3,8 м в ширину, 2,8 м в высоту,
    Секция 3 — 6 м в длину, 8 м в ширину, 2,8 м в высоту

    Это даст вам необходимые выходные данные, которые необходимы для каждой части комнаты. Затем вы можете добавить их в целом, чтобы дать вам общее требование.

    How To Size A Cast Iron Radiator For Awkward Shaped Rooms

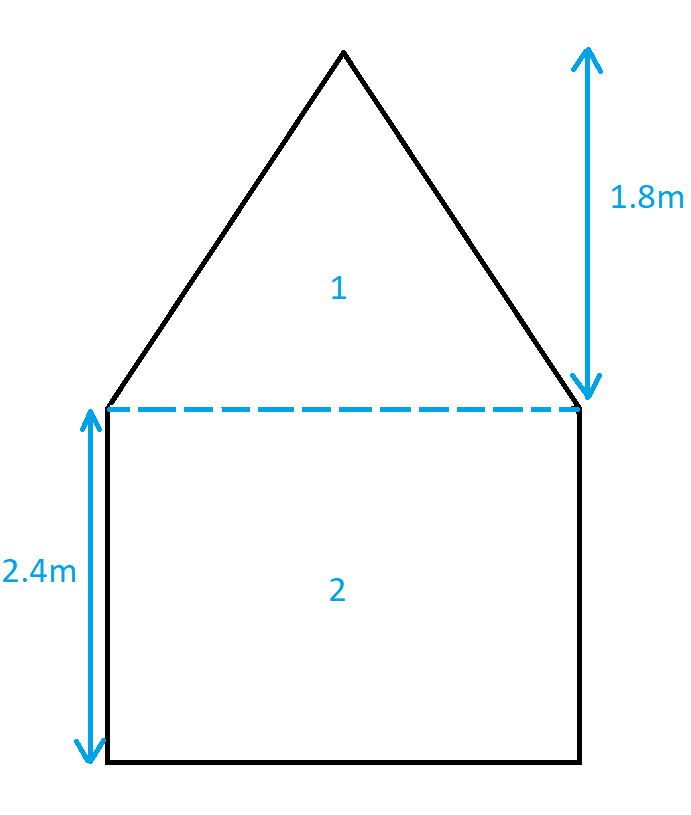

    Если в вашей комнате есть сводчатый / верхний потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

    • Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельные комнаты, например.

    Секция 1 — длина 4 м x 3.5 м в ширину и 1,8 м в высоту (вам нужно измерить сводчатый / верхний потолок в самой высокой точке)
    Секция 2 — длина 4 м, ширина 3,5 м, высота 2,4 м

    Cast Iron Radiator BTU Calculator For Awkward Shaped Rooms

    Затем вычислите выходные данные, необходимые для каждого раздела.

    Затем с разделом 1 — требование к вершине / сводчатому потолку должно быть уменьшено вдвое. Например, если секция 1 отработала до 4300 БТЕ, уменьшите ее вдвое — поэтому секция 1 потребует 2150.

    Добавьте эту цифру в раздел 2, и тогда вы получите общее количество тепла, необходимое для достаточного обогрева помещения.

    What Size Radiators Do I Need?

    Нажмите здесь, чтобы построить чугунные радиаторы на заказ

    Radiator Heat Output Calculator For Cast Iron Radiators

    Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите наш выбор чугунных радиаторов онлайн.

    ,

    Расчет количества секций радиатора

    При подготовке к ремонтным работам и в процессе планирования строительства нового дома необходимо рассчитать количество секций радиатора. Результаты таких расчетов позволяют узнать количество батареи, которых будет достаточно, чтобы в квартире или доме было достаточно тепло даже в холодную погоду.

    Расчет количества секций радиатора

    Процедура расчета может варьироваться в зависимости от многих факторов.См. Инструкции по быстрому расчету для типичных ситуаций для расчета нестандартных помещений, а также порядок выполнения наиболее подробных и точных расчетов с учетом всех возможных релевантных характеристик вашей комнаты.

    Расчет количества радиаторных секций

    рекомендаций по предварительному расчету

    Содержание статьи

    • 1 рекомендаций по предварительному расчету
    • 2 стандартных расчета радиаторов
    • 3 Приблизительное количество стандартных номеров
    • 4 расчета для нестандартных номеров
    • 5 максимально точный вариант расчета
      • 5.1 Калькулятор радиатора
      • 5.2 Видео — расчет количества секций радиатора

    Чтобы самостоятельно рассчитать правильное количество нагревательных секций аккумулятора, необходимо знать следующие параметры:

    • размер помещения, для которого выполняется расчет;

      Как заставить помещение замерзнуть

    • Емкость всей батареи или каждого из ее разделов. Эта информация содержится в технической документации, поставляемой изготовителем отопительного агрегата.Расчет

      секций для радиаторов CONDOR

    Тепловые показатели

    , форма аккумулятора и материал его изготовления — цифры в расчетах не учитываются.

    Важно! Не совершайте оплату сразу за весь дом или квартиру. Потратьте немного больше времени и выполните расчеты для каждой комнаты в отдельности. Единственный способ получить наиболее достоверную информацию. В процессе подсчета суммы заряда батареи раздел Для обогрева угла комнаты к конечному результату нужно прибавить 20%.Такой же запас нужно бросить сверху, если появляются нехватки тепла или же его эффективность недостаточна для качественного тепла.

    Стандартный расчет радиаторов отопления

    Расчет радиаторов

    начинают обучение с рассмотрения наиболее часто используемого метода расчета. Его вряд ли можно считать самым точным, но по простоте исполнения он однозначно берет на себя инициативу.

    Стандартный расчет радиаторов

    В соответствии с этим «универсальным» методом для обогрева 1 м2 жилой площади требуется 100 Вт батареи.В этом случае расчет ограничивается простой формулой:

    K = S / U * 100

    В этой формуле:

    • K — необходимое количество аккумуляторных секций для отопления рассматриваемой комнаты;
    • S — площадь помещений;
    • U — мощность одной секции радиатора.

      Формула для расчета количества секций радиатора

    Например, рассмотрим процедуру расчета необходимого количества секций батареи для размеров помещения 4х4,5 м.Площадь квартиры составляет 14 м2.Производитель утверждает, что каждая секция батареи выдавала свои выходы мощностью 160 Вт.

    подставляем значения в вышеприведенной формуле, и мы находим, что наши радиаторные секции для обогрева помещения нуждаются в 8,75. Конечно, округление в большую сторону, т. Е. 9. Если комната к углу, добавьте 20% поля, закруглите назад и получите 11 секций. Если у системы отопления есть проблемы, мы добавляем еще 20% к первоначально рассчитанному значению. Получено около 2. То есть, в Для обогрева 14-метрового углового помещения при нестабильной работе системы отопления потребуется 13 секций аккумулятора.

    Расчет алюминиевых радиаторов

    Приблизительное количество стандартных номеров

    Очень простой вариант расчета. Он основан на том факте, что размеры нагревательной батареи массового производства практически идентичны. Если высота помещения составляет 250 см (стандарт значение для большинства жилых), одна секция радиатора может отапливать 1,8 м2 пространства.

    Площадь помещения составляет 14 м2.Чтобы рассчитать значение, достаточное для разделения пространства на ранее упомянутые 1,8 м².Результат 7,8. Округлено до 8.

    Таким образом, для того, чтобы обогреть 14-метровую комнату с 2,5-метровыми потолками, необходимо купить аккумулятор на 8 секций.

    Важно! Не используйте этот метод при расчете совокупной малой мощности (до 60 Вт). Ошибка слишком велика.

    выбор радиаторов для тепловой мощности

    Расчет для нестандартных помещений

    Этот вариант подходит для расчета нестандартных помещений со слишком низкими или слишком высокими потолками.В основу расчета положена заявленная претензия, согласно которой теплопроизводительность 1 м3 жилой площади должна составлять около 41 Вт энергии аккумулятора. То есть расчеты выполняются по единой формуле, имеющей такой вид:

    A = Bx 41,

    где:

    • А — желаемое количество нагревательных секций аккумулятора;
    • B — объем комнаты. Он рассчитывается как произведение длины комнаты на ее ширину и высоту.

    Например, рассмотрим комнату длиной 4 м, 3.5 м в ширину и 3 м в высоту. Это составит 42 м3.

    Общая потребность в энергии для обогрева помещения рассчитывается путем умножения ее объема на ранее упомянутые 41 Вт. Результат — 1722 Вт. Например, возьмите батарею, каждая секция которой обеспечивает 160 Вт тепловой мощности. Необходимое количество секций рассчитывается по делим общую потребность в тепловой мощности на значение каждой секции. Получаем 10,8. Как обычно, округляем до ближайшего целого числа, т. е. до 11.

    Важно! Если вы приобрели батарею, не делится на секции, разделите общая потребность в тепле от емкости всего аккумулятора (указана в сопроводительной технической документации).Таким образом, вы будете знать правильное количество радиаторов отопления.

    Оценки рекомендуется округлять по той причине, что производственные компании часто указывают на мощность, немного превышающую фактическое значение в документации.

    Расчет количества радиаторов для отопления

    с точной расчетной опцией

    Из приведенных выше расчетов мы видим, что ни один из них не является абсолютно точным, поскольку даже для одного и того же пространства даже немножко, но все же различно.

    Если вам нужна максимальная точность расчетов, используйте следующий метод. Он учитывает множество факторов, которые могут повлиять на эффективность отопления, и другие важные показатели.

    Общая формула расчета выглядит следующим образом:

    T = 100 Вт / м2 * A * B * C * D * E * F * G * S,

    • где T — общее количество тепла, необходимое для нагрева рассматриваемая комната;
    • S — площадь отапливаемых помещений.

    оставшиеся коэффициенты нуждаются в более детальном изучении.Так, коэффициент А учитывает остекление помещений.

    Получите лучшие радиаторы для вашего дома

    Замена радиаторов — это простой, но эффективный способ повысить комфорт и обстановку в комнате и даже сократить расходы на электроэнергию.

    Radiator Sizing

    Загвоздка в том, что на рынке существует больше типов, размеров и стилей радиаторов, чем когда-либо прежде, и может быть непонятно, какой путь повернуть. Вот почему мы собрали это полное руководство по всем радиаторам, чтобы помочь вам выбрать лучшие радиаторы для вашего дома, от размеров радиаторов до готового дизайна.



    Как рассчитать размер радиатора

    При замене или добавлении радиаторов в ваш дом очень важно, чтобы в каждой комнате был установлен радиатор нужного размера. Недостаточно мощный радиатор не сможет адекватно обогреть помещение, но слишком большой радиатор не только перегреет помещение, но и будет стоить вам лишних денег на его эксплуатацию. Размер (или мощность) радиатора измеряется в БТЕ.

    Что такое BTU?

    BTU обозначает британский термоблок (-ы) и сообщает вам, сколько тепла способен излучать радиатор.BTU — это количество энергии, необходимое для нагревания около пинты воды на один градус (Фаренгейт). Чем больше количество BTU, тем быстрее радиатор сможет обогреть пространство вокруг него. Размеры радиатора центрального отопления имеют тенденцию иметь мощность BTU между 600 — 10000 или даже выше.

    Чтобы получить лучшие радиаторы для вашего дома, необходимо учесть несколько важных моментов:

  • Насколько велика комната? Очень важно знать размеры помещения, в котором должен обогреваться радиатор.Вам понадобится эта информация в квадратных метрах.
  • Сколько окон? Все окна представляют собой потенциальный черновик, поэтому вам необходимо учитывать их в своих расчетах.
  • Сколько радиаторов? Вполне возможно, что один большой радиатор не отапливает особо большую комнату, и фактически 2 или даже 3 меньших радиатора обеспечат более стабильный и лучший уровень комфорта.
  • Что выше, ниже или на другой стороне стены? Радиаторы на сплошных полах, напротив сплошных стен или под хорошо изолированными потолками не должны работать так же усердно, как те, которые расположены над подвалами или у полых стен.
  • С помощью этой информации вы можете определить, какой размер радиатора (ов) нужен вашему дому. Исходя из среднего размера комнаты в Великобритании * мы собрали некоторые оценки, чтобы дать вам отправную точку в вашем исследовании.

    Тип номера Размер (м²) Средний размер радиатора (БТЕ) ​​
    Гостиная 17,0 5700 — 6825
    Кухня 13,4 3575 — 4300
    Спальня хозяев 13.4 3550 — 4275
    Ванная 3,7 1225 — 1475

    * Исследование, проведенное LABC Warranty с использованием открытых данных с сайтов недвижимости Rightmove и Zoopla. В исследовании рассматривались 10 000 домов, построенных в 1930-х, 1940-х, 1950-х, 1960-х, 1970-х, 1980-х, 1990-х, 2000-х годах и в текущем десятилетии. Вся статистика рассчитывается в среднем. Расчеты основаны на стандартной высоте потолка 2,4 м² с двойным остеклением.

    Сколько стоит замена радиатора?

    Подобная замена аналогичного радиатора (где устанавливаемый радиатор аналогичен типу и размеру удаляемого радиатора) — это самая простая работа для инженера-теплотехника и, следовательно, самый дешевый вариант.

    Затраты на оплату труда будут варьироваться в зависимости от вашего местоположения (например, замена радиаторов в лондонском доме будет стоить дороже на севере Великобритании), сложности работы и выбранного вами инженера, но в среднем вы смотрите на £ 100 — £ 300, включая затраты на рабочую силу.

  • как для замены: £ 100 — £ 200
  • Перемещение существующего радиатора: £ 100 — £ 150
  • Установка дополнительного радиатора: £ 150 — £ 300.
  • Котировки

    будут включать цену на радиатор и любые дополнительные трубопроводы и TRV (термостатические радиаторные клапаны), а также трудозатраты, такие как слив и снятие старого радиатора, открытие клапанов, добавление новых трубопроводов, монтаж, заполнение и прокачка нового радиатора. и т.п.

    Лучший способ получить лучшую цену на ваши радиаторы — это сравнить цены нескольких компаний. Например, вы можете обнаружить, что некоторые более мелкие независимые инженеры смогут предлагать более дешевые цены, если оборот предприятия меньше порога НДС, поскольку они не обязаны по закону платить НДС.



    Если вы добавляете радиатор в ваш дом, вы должны быть уверены, что ваш котел сможет справиться с дополнительным спросом на отопление.Если вы добавляете только 1 или 2, скорее всего, ваш нынешний котел будет в порядке, но не более того (или если у вас есть какие-либо сомнения), и вам следует обратиться к профессиональному инженеру для оценки вашей системы отопления.

    Какой тип радиатора лучше?

    электрический или сантехнический?

    Радиаторы

    могут иметь электрическое питание или подключаться к системе центрального отопления.

    Электрические радиаторы

    контролируются индивидуально и для работы просто требуется питание от сети.Они могут быть простыми подключаемыми моделями, но некоторые из них должны быть установлены профессиональным электриком.

    Сантехнические радиаторы подключаются к вашей системе горячего водоснабжения через трубопровод. В большинстве домов котел будет нагревать воду из электросети; затем эта горячая вода проходит вокруг труб и радиаторов в вашем доме. Эти радиаторы должны быть установлены инженером-сантехником или инженером-теплотехником.

    Стальные панельные радиаторы

    Стальные панельные радиаторы

    являются очень популярным вариантом, так как они являются наиболее энергоэффективными и зачастую самыми дешевыми.Они имеют гофрированные или волнистые панели, которые увеличивают площадь поверхности радиатора, позволяя ему излучать больше тепла. Стальные панельные радиаторы доступны в различных размерах, чтобы удовлетворить большинство комнат и как одно-, двух- или трехпанельные модели. Чем больше панелей у радиатора, тем больше тепла он будет излучать.

    Стальные панельные радиаторы обычно белого цвета, что может быть недостатком для некоторых. Если вам нужна эффективность стального панельного радиатора, но вы обеспокоены тем, как он будет вписываться в обстановку комнаты, вы всегда можете приобрести крышку радиатора или корпус, чтобы безопасно и незаметно оставить его на месте.Они доступны в широком диапазоне стилей и цветов и просты в установке.

    Радиаторы колонны

    Радиатор колонны сделан из вертикальных труб и является вариантом для более традиционных или исторических домов. Они выглядят как оригинальные радиаторы викторианской эпохи, но обеспечивают современную эффективность отопления. Вы можете приобрести колонные радиаторы разных размеров и с 2, 3 или 4 колонками; чем больше колонок у радиатора, тем больше тепла он будет излучать.

    Радиаторы колонны

    занимают больше места, чем современные радиаторы, и, поскольку они имеют тенденцию задерживать пыль между колоннами, необходимо регулярно чистить их, чтобы поддерживать их максимальную эффективность.

    Дизайнерские радиаторы

    В настоящее время на рынке представлен широкий ассортимент дизайнерских электрических и сантехнических радиаторов, поскольку они становятся все более и более популярными среди домовладельцев, которые стремятся сэкономить пространство и встроить свои радиаторы в свой интерьер. На самом деле, некоторые дизайнерские радиаторы призваны привлечь внимание как фокусная особенность; Некоторые дизайнерские радиаторы можно использовать как полотенцесушители, зеркала и магнитные доски для записей. Помимо разнообразных размеров и профилей, вы также можете выбрать цвет и отделку, такие как черный, хром, нержавеющая сталь или даже деревянный шпон.

    Термостатические радиаторные клапаны

    Каждый водопроводный радиатор в вашем доме будет нуждаться в паре радиаторных клапанов, которые позволят вам контролировать, сколько тепла излучает радиатор. Вы можете выбрать ручное управление, которое напоминает простой кран, которым вы сами управляете, или термостатические радиаторные клапаны, которые саморегулируются. TRV могут чувствовать температуру комнаты; когда требуемая температура достигнута, TRV выключает радиатор. Это означает, что у вас могут быть разные температуры для разных комнат в вашем доме, поэтому вы не тратите энергию на отопление комнат, которые часто пусты, или комнат, которые вы предпочитаете быть более прохладными.

    TRV доступны всего за 5 фунтов стерлингов, но могут стоить до 30 и более фунтов стерлингов для интеллектуальных TRV, которыми можно управлять через приложение на вашем интеллектуальном устройстве. Узнайте больше в объяснении клапанов радиатора.



    Где разместить радиаторы

    Подумайте, где вы устанавливаете новые радиаторы, так как это может повлиять на тип и размер приобретаемого вами радиатора.

    Стены и кирпичная кладка

    Кирпичная кладка, кирпичная кладка или стены из массивной кладки подойдут для большинства типов радиаторов, если они крепятся с использованием правильных креплений.Не должно быть никаких ограничений относительно того, где радиатор подвешен.

    Шпилька или гипсокартон с пустым пространством позади него немного сложнее. Радиатор должен быть прикреплен к шпилькам, которые представляют собой вертикальные и горизонтальные куски древесины, к которым прикреплен гипсокартон. Это может ограничить размер и тип радиатора, который вы можете установить.

    Радиаторы

    всегда должны устанавливаться на стенах в хорошем состоянии, поэтому перед монтажом необходимо следить за трещинами или осыпающейся штукатуркой.И если вы ремонтируете стену, сделать это намного легче, пока не поднимется радиатор!

    Существующая сантехника

    Вам также нужно взглянуть на трубопровод в комнате. Простейший сценарий — это прокладка трубопроводов вдоль стены, так как вы должны быть в состоянии установить радиатор такой же ширины или шире с минимальным разрезанием трубопроводов. Если новый радиатор меньше, то для преодоления зазора может потребоваться немного больше трубопроводов. Трубопровод, который поднимается от пола, может быть немного сложнее, если вы меняете размер или стиль радиатора, и во время установки может потребоваться поднять половицы.

    Если настенные радиаторы не являются приемлемым вариантом для вашего дома или вы заинтересованы в альтернативах, возможно, вы захотите рассмотреть пол с подогревом или относительно новый обогрев плинтуса как возможные способы освободить пространство.

    Техническое обслуживание радиатора

    Радиаторы кровотечения

    Радиаторы

    необходимо ежегодно проливать, чтобы они работали эффективно и сводили к минимуму ваши расходы на электроэнергию. Со временем пузырьки воздуха могут накапливаться, что означает, что горячая вода не может заполнить радиатор; с меньшей площадью поверхности, чтобы тепло, излучаемое радиатором, также не обогревало комнату.Вы можете обнаружить, что вам нужно дольше оставить котел включенным, чтобы достичь нужной температуры, а это означает увеличение расходов на топливо.

    Выпускные радиаторы просто означают выход этого воздуха и могут быть выполнены вами или инженером, если вы не уверены в себе. Стоимость радиаторов кровотечения, как правило, колеблется от 75 до 150 фунтов.

    Балансировочные радиаторы

    Балансировка радиаторов — это то, что вы или инженер можете сделать после прокачки радиаторов.Если для нагревания некоторых из ваших радиаторов требуется много времени, возможно, вам необходимо отрегулировать то, что называется «запорным клапаном».

    Промывочные радиаторы

    Промывка радиаторов — это то, что должен выполнять только профессионал; это включает добавление химикатов в вашу систему отопления, чтобы вымыть мусор, ржавчину или шлам, который со временем накапливался естественным образом. Магнитный фильтр может быть установлен, чтобы предотвратить или уменьшить это накопление. Иногда процедура может показать утечки в системе или подчеркнуть необходимость нового радиатора, но это обеспечит вашу отопительную работу максимально эффективно.Этот процесс иногда называют Powerflush и стоит в среднем £ 300 — £ 600.



    ,

    Как рассчитать количество радиаторов?

    Хорошо известно, что для того, чтобы пространство стало более уютным и теплым, необходимо установить качественные радиаторы с достаточным тепловыделением. Если возникла необходимость замены устаревших батарей, вам необходимо рассчитать, сколько секций потребуется для конкретной комнаты.

    Как рассчитать количество радиаторов для дома

    Чтобы определить, сколько секций необходимо для обогрева помещения, необходимо выяснить мощность радиатора.Материал, из которого изготовлен продукт, и качество работы очень важны. Правильный производитель указывает этот параметр в паспорте прибора. Например, для чугунных батарей это 160 Вт. Для алюминиевых радиаторов — от 130 до 200 Вт. Зная этот показатель, легко определить количество необходимых разделов. Для этого вам нужно разделить квадрат комнаты на сотую часть значения мощности секции.

    Чтобы объяснить, как рассчитать сечение радиатора, приведем пример.Если в помещении — 22 квадратных метра, а радиаторы решили купить чугун, расчет будет выглядеть так: (22 * 100) /160=13,75 сечения. Естественно, никто не купит тринадцать секций с «пнем», поэтому результат округляется, а на выходе получается четырнадцать. Однако следует отметить, что заявленная мощность чугуна, как правило, не соответствует уровню 160. Специалисты подсчитали, что на практике при стандартных условиях чугун способен давать гораздо меньше «мощного» тепла ,Поэтому эта формула не всегда работает в реальных условиях.

    Но вычисление количества алюминиевых профилей по этой формуле приведет к результату, гораздо ближе к нашей реальности. Здесь нужно разделить произведение (22 * 100) на мощность конкретной модели.

    Как рассчитать радиаторы отопления другим способом

    Существует простой способ подсчета количества секций радиаторов, который очень приблизителен. В этом случае заявленная мощность секций игнорируется, поэтому результат может не соответствовать действительности.Рассчитать радиаторы отопления можно следующим образом: взять за основу утверждение, что один участок чугунного изделия способен обогреть 1 квадратный метр помещения, а алюминиевый — 2 метра. Поэтому для помещения площадью 20 квадратных метров необходимо 20 (!) Секций из чугуна и 10 алюминиевых.

    На основании приведенных выше расчетов мы можем судить о качестве батарей различного типа. Чугунные радиаторы, хотя они являются старожилами и безотказными «рабами», алюминий уже давно занял позицию лидера.Конечно, вы можете выбрать стальные или биметаллические изделия для вашей квартиры, но они не так распространены, как два вышеупомянутых монстра. Первые дешевые, но недолговечные, их эффективность ниже, чем у алюминиевых. Второй (биметаллический) дороже алюминиевого, и теплопередача находится на одном уровне с ними. И большой плюс этих радиаторов — долговечность. Рассчитать количество радиаторов из биметалла можно столько же, сколько алюминиевых. Но металл не сделан в линию, поэтому стандартный расчет здесь не применим.

    ,

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
