Как развести провода: Как развести проводку в квартире и доме? Рекомендации распределения сети на группы потребителей.

Соединение проводов в коробе: обзор способов

Разбираемся с соединением проводов в распределительной коробке

Как правильно соединить провода в коробе? Такой вопрос может возникнуть у каждого, кто затеял ремонт, или просто столкнулся с поломкой электрической сети.

Этот торчащий в разные стороны сгусток проводов может вызвать уныние у любого, не очень уверено разбирающегося в электрике. Но, поверьте, в этом нет ничего сложного, и мы максимально доступным языком сейчас расскажем, что делать со всеми этими проводами.

Содержание

• Немного теории
• Виды подключения в распределительной коробке
  • Подключение розетки
  • Подключение выключателя
• Вывод

Немного теории

Прежде всего, давайте разберемся, какие провода у нас имеются в распределительной коробке, и как их правильно определить. Это даст нам понимание, что с ними делать дальше, и как правильно соединить.

Современная однофазная электрическая сеть, которая применяется в квартирах и домах нашей страны, согласно норм ПУЭ должна быть выполнена тремя проводами. Один из них – фазный, второй – нулевой и третий – защитное заземление.

Цветовое и буквенное обозначение проводников в однофазной сети

Итак:

• Фазный провод, согласно п.1.1.30 ПУЭ, должен быть обозначен желтым, зеленым или красным цветом. Но на практике фазный провод обычно имеет любой цвет, кроме голубого и желто-зеленого.

Определить фазный провод достаточно просто. Для этого достаточно прикоснуться к токопроводящей части провода однополюсным емкостным индикатором (см. Как прозвонить провода: рассмотрим варианты). В народе такой индикатор часто называют «отверткой». Если он засветится, то это фазный провод.

Определение фазного провода

• Нулевой провод инструкция требует обозначать голубым цветом. Определить этот провод немного сложнее, и мы поговорим об этом ниже.
• Провод защитного заземления согласно норм ПУЭ должен иметь желто-зеленый цвет (см. Цвет провода заземления). Если он не обозначен цветовой маркировкой, то определять его придётся методом исключения. То есть, если мы определили фазный и нулевой, то третий провод — это защитное заземление.

Но такую схему имеет только современная электрическая сеть дома или квартиры. Если вам предстоит разобраться с распределительной коробкой, смонтированной еще в советские времена, то здесь все немного проще.

В этом случае, у вас будет только фазный и нулевой провод. В некоторых ситуациях, и современные электрические сети монтируют по устаревшим правилам. Так что, наличие только двух проводов не должно поставить вас в тупик.

Но, к сожалению, далеко не всегда провода имеют цветовую маркировку. Тогда необходимо определить принадлежность провода другими методами. И если с фазным проводом мы уже определились, то для того чтобы отличить нулевой и защитный провод, придётся постараться.

Способ проверки проводов в розетке

Тут существует несколько вариантов. Один из них визуальный. Например, проследить провод и определить: к силовым контактам или к корпусу крепятся искомые провода.

Этот вариант хорошо подходит для открытой проводки. Его следует пробовать перед тем, как уложить провод в короб. Если провод прикреплен к корпусу, то это защитное заземление. Если провод подключается к силовым контактам, то это ноль.

Кстати, давайте остановимся более детально на визуальном осмотре. Обычно у нас имеется два или три соединения с тремя или большим количеством проводов. А также одно или два соединения на два провода.

Давайте разберемся с этими переплетениями. Два или три соединения с большим количеством проводов — это фазный, нулевой и защитный провод. Защитного провода, как мы уже отмечали, может и не быть. Поэтому и скопления проводов может быть только два.

В этом «сгустке», один из проводов является питающим, а остальные отходящие. Обычно количество проводов в этих «сгустках» соответствует количеству подключенных розеток и выключателей (см. Установка розеток и выключателей своими руками) — плюс один групповой провод.

В данной распределительной коробке подключено две розетки

Теперь, что касается двух проводов, соединенных вместе. Это соединение от выключателя к светильнику. Если в данной комнате имеется только один одноклавишный выключатель, то таких соединений будет одно. Если же имеются другие или двухклавишные выключатели, то и соединений будет количество, соответствующее количеству клавиш.

Если визуально определить принадлежность провода невозможно, то прежде всего, коробка соединительная для проводов должна быть отключена от электрической сети. Сделать это можно отключением автоматических выключателей в квартире.

После этого, следует снять изоляцию с проводов, или обеспечить другой способ прикосновения с токоведущими частями искомых проводов.

Двухполюсный индикатор типа «Контакт»

Далее возможны два варианта:

• Первый вариант — это найти длинный провод и двухполюсный индикатор типа «Контакт». Прикрутить провод к заземляющим контактам розетки. Затем индикатором прикоснуться к другому концу прикрепленного провода, и по очереди к искомым проводникам. При контакте с одним из них, индикатор засветится и подаст звуковой сигнал. Это сигнализирует о том, что это провод защитного заземления.
• Второй вариант — это отключить все провода на одном из искомых соединений. Провода следует развести в разные стороны, дабы обеспечить свободный доступ к ним и исключить их случайное соприкосновение. После этого, включить автоматический выключатель питания квартиры, и включить свет в данной комнате.

Если свет не загорелся, то это, скорее всего, нулевые проводники. Дабы убедиться в этом, по очереди прикоснитесь к проводам индикатором «отверткой». На одном из них индикатор должен засветиться как на фазе. Значит, это нулевой провод светильника.

Если после того, как вы включили свет в комнате, он загорелся, то смело можете вновь отключать автоматический выключатель. Скорее всего, вы «рассыпали» соединения защитного заземления. Для надежности проведите опыт еще раз, но со вторым пучком проводов.

Виды подключения в распределительной коробке

Прежде, чем разбираться как соединить провода в коробе, давайте разберемся, а какие, собственно говоря, бывают виды подключения. Вы удивитесь, но в распределительной коробке возможны лишь два варианта подключения – это подключение розетки, и подключение выключателя.

Конечно, существуют еще варианты подключения импульсных реле, многоламповых люстр, разнообразных датчиков движения и тому подобных устройств, но они встречаются настолько редко, что такие подключения в нашей статье даже не стоит рассматривать.

Подключение розетки

Самым простым видом подключения, является подключение розетки. Оно требует лишь соединить между собой приходящий в коробку групповой провод, и провод, уходящий к розетке.

Но дабы не быть голословными, давайте разберем этот процесс детально:

Отключаем групповые автоматы в распределительном щите	Итак, у нас имеется групповой питающий кабель. Он имеет три жилы. Как мы уже говорили — это фазный, нулевой и защитный провод. Прежде всего, для подключения нам необходимо снять напряжение с него. Для этого следует отключить групповой автомат данного провода, а также остальные автоматы групп, проходящих через данную коробку.
Соединение проводов методом сварки	Разделываем групповой кабель и провод идущий к розетке. При помощи клемм, сварки или пайки, соединяем между собой провода по цветам.
Подключение розетки	Теперь производим подключение непосредственно на розетке. Фазный и нулевой провод подключаем к силовым зажимам, а провод защитного заземления — к заземляющим контактам. Расположения подключения фазного и нулевого провода в розетке не имеет значения. Но обычно стараются придерживаться правила, что справа расположен фазный провод, а слева нулевой.
Схема подключения розетки в распределительной коробке	Но бывают ситуации, когда нам, наоборот, необходимо отключить провода поврежденной розетки. В этом случае, нам опять-таки следует снять напряжение, иначе цена ошибки будет велика. Затем определить провод, идущий к нашей розетке. Сделать это обычно можно чисто визуально, определив в какую сторону уходит провод.
«Рассыпаем» провода в распределительной коробке	Если визуально это сделать невозможно, то отключение производится методом проб и ошибок. Пока напряжение на розетку не будет приходить. Для этого поочередно отключаем провода питания розеток от места соединения.

Подключение выключателя

Если же вам необходимо подключить выключатель своими руками, то это немного сложнее. Но ключевое слово здесь немного.

Схема подключения светильника

Итак:

• Главной особенностью подключения выключателя является то, что провод идет не сразу к светильнику, а через выключатель. Поэтому начинается наше подключение именно с него. К фазному проводу групповой сети подключаем провод, идущий к выключателю.

Обратите внимание! Подключаем именно к фазному проводу. Ведь согласно норм ПУЭ, коммутационные аппараты в однофазной сети должны отключать именно фазный провод.

• Подключаем этот провод на выключателе к нижнему силовому контакту. От верхнего силового контакта, провод вновь идет в распределительную коробку. Здесь он подключается к фазному проводу светильника.
• Теперь производим подключение светильника. Фазный провод у нас уже подключен. Осталось подключить нулевой и защитный провод светильника к соответствующим контактам группового провода.

Обратите внимание! К выключателю не подключается провод защитного заземления. Поэтому для подключения выключателя достаточно двух жил провода.

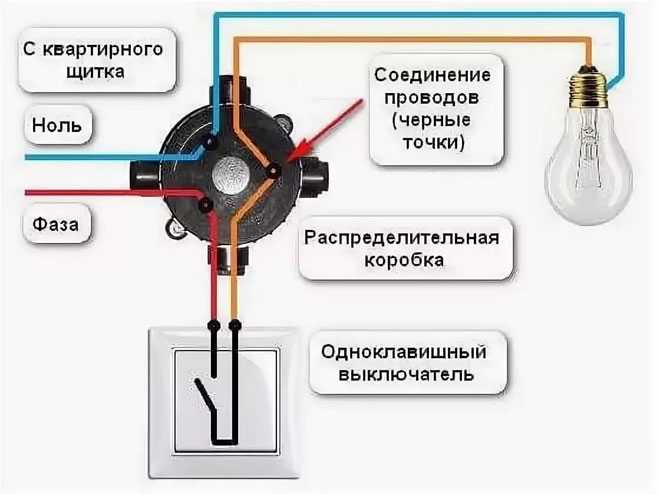

На фото: схема подключения выключателя двумя проводами

• Но это мы привели способ подключения одноклавишного выключателя. Для двух – или трехклавишного выключателя все немного сложнее. В этом случае мы, как и в первом варианте, от группового провода подключаем фазу на ввод выключателя. А вот выводов, как на видео, у нас получается два или три.

Схема подключения двухполюсного выключателя

Все эти вывода мы ведем в распределительную коробку, и уже здесь производим дальнейшее подключение. Если это выключатель одной люстры с несколькими положениями, то подключаем данные проводники к соответствующим контактам люстры.

Если же это питание разных светильников, то от каждого вывода запитываем фазу каждого светильника. Нулевой и защитный провод в этом случае, подключаются как в варианте с одноклавишным выключателем.

Вывод

Надеемся, нам удалось максимально доходчиво объяснить, как соединить в коробке провода. Как видите, в этом нет ничего сложного. Да, процедура немного запутанна, и в ней необходимо разобраться. Все эти: «фазный», «нулевой», «защитный» — сильно путают. Поэтому, для облегчения понимания советуем вам просмотреть приведенные схемы. Они должны снять для вас все вопросы.

Как развести и смонтировать проводку в гараже ⋆ Электрик Дома

Содержание

1. Первое, с чем нужно определиться это:
2. Список необходимого
3. Выбор кабеля
4. Выбор автоматов
5. Прокладка проводки
6. Соединение проводов
7. Соединение проводов в щитке подключение автоматов с заземлением
8. Соединение проводов в щитке подключение автоматов без заземления

Смонтировать электропроводку и электрощиток в гараже самостоятельно не так уж сложно. Вместе с тем есть ряд нюансов, которые нужно предусмотреть при расчёте и монтаже.

 Рассмотрим монтаж однофазной проводки на 220 вольт.

Первое, с чем нужно определиться это:

• место ввода электрического кабеля в гараж
• место расположения щитка
• места расположения розеток
• места расположения светильников
• наличие заземления
• наличие мощных электропотребителей вроде компрессора.

Рисуем план гаража и отмечаем точки установки, а также рисуем схему прокладки кабеля. Я это сделаю на примере своего гаража 6х4:

разводка проводки в гараже

Если планируете подключать мощные электропотребители, то для них стоит предусмотреть отдельную линию выведенную на отдельный автомат.

Список необходимого

Для монтажа проводки понадобится:

• Корпус щитка
• Автоматы по количеству линий
• Шины для соединения проводов нуля и земли
• Кабель 1,5 мм² для освещения
• Кабель 2,5 мм² для розеток
• Кабельканал или гофра с крепежными скобами
• Розетки, выключатели плафоны освещения

При монтаже проводки с использованием заземления дополнительно понадобится Устройство защитного отключения УЗО.

ВНИМАНИЕ! Для обеспечения вашей безопасности целесообразно установить УЗО в электропроводку, так как это устройство защищает от утечки тока на шину заземления (корпус электроприборов), а значит защищает от удара электрическим током.

Выбор кабеля

Для монтажа бытовой электропроводки используют медный кабель. Алюминиевый кабель уже практически не используется ввиду того, что он выдерживает меньшие нагрузки и обладает меньшей прочностью.

 Кабель выбирается в зависимости от планируемой нагрузки из расчёта 1 мм²

на каждые 10 Ампер тока.

Как правило, для освещения используется медный кабель сечением 1,5 мм², а для розеток 2,5 мм².

Кабель также бывает гибким и жестким, эта характеристика никак не влияет на его проводимость, поэтому выбирайте тот с которым вам удобнее работать.

Количество жил в кабеле определяется наличием заземления. Если вы монтируете электропроводку с заземлением, то вам понадобится трехжильный кабель, если же без заземления, то двухжильный.

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Прокладка проводки

Провода прокладываются в гофре или кабельканале по стенам или потолку. Подробнее о способах укладки проводов можно почитать в этой статье.

Согласно требованиям безопасности гофра или кабельканал должны прокладываться по бетонным или кирпичным стенам, а если провода прокладываются по деревянной стене или потолку, то в месте касания стены с кабелем должна быть прибита полоса из листового металла. Это правило также относится к местам установки щитков розеток, выключателей и других элементов электропроводки.

Соединение проводов

ВНИМАНИЕ! Все работы проводятся при отключенном вводном автомате! Не подвергайте свою жизнь опасности.

Провода соединяются между собой в щитках, распредкоробках, розетках, выключателях или плафонах ламп. К примеру, в розетке соединение выглядит так:

Соединение проводов в розетке

Цвет проводов в кабеле обозначает его назначение. Подробнее о цветах проводов и видах обозначение можно почитать здесь.

Соблюдать правила монтажа проводов по цвету важно хотя бы потому, что это облегчает монтаж и дальнейшее наращивание и(или) ремонт проводки, а также потенциально снижает риск удара электрическим током.

Соединение проводов в щитке подключение автоматов с заземлением

В зависимости от того, будет использовано заземление или нет схема соединения будет отличаться. Если вы используете заземление, то в щитке провода соединяются по следующей схеме:

Подключение автоматов в щитке

Обратите внимание! На УЗО как правило есть обозначение входа (1) и выхода(2), а также фазы (L) и нуля (N), это очень важно, ведь при неправильном подключении УЗО может сгореть. Если на УЗО нет обозначения нулевого проводника буквы N, вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3, значит ноль и фазу можно подключать с любой стороны.

Соединение проводов в щитке подключение автоматов без заземления

Если вы всё же решили пренебречь своей безопасностью и не ставить устройство защитного отключения, то можно использовать двужильный кабель, а схема соединения в щитке будет такой:

Подключение автоматов в щитке без заземления

Всё соединяем по схеме, включаем вводной автомат и все автоматы в нашем новом щитке.

МОЖНО ПРОВЕРЯТЬ!

Как подключить термостат

*Не существует стандарта, для которого цвет провода управляет каждой функцией. При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, возможно, необходимо перейти к системе HVAC и посмотреть обозначения на плате управления. Обратитесь к своему владельцу/руководству по установке для получения примеров проводки и систем, совместимых с вашим термостатом*.

Термостат использует один провод для управления основными функциями вашей системы HVAC, такими как нагрев, охлаждение и вентилятор. На приведенной ниже диаграмме показана роль каждого провода в вашей системе: 9
G — вентилятор A – Вход для неисправности теплового насоса
O/B – Реверсивный клапан для систем с тепловым насосом
E – Аварийный нагрев
Aux / W2 – Ступень нагрева 2 (Нагрев)
W – Ступень нагрева 1 (Нагрев)
R – 24 В переменного тока (Трансформатор нагрева) )
Rc – 24 В переменного тока (охлаждающий трансформатор)

*Термостаты торговых моделей должны работать в двухтопливных системах, в которых используется тепловой насос для первых 1 или 2 ступеней и газовая или масляная печь для резервного/аварийного нагрева. Если у вас двухтопливная система или вы не уверены, сделайте паузу и обратитесь к профессиональному подрядчику по ОВКВ.

Следуйте приведенным ниже инструкциям, чтобы выполнить основную проводку:

Для защиты вашего оборудования отключите питание на блоке выключателя или выключателе, управляющем обогревом и охлаждением. Чтобы подтвердить, что ваша система выключена, измените температуру на существующем термостате, чтобы система начала нагреваться или охлаждаться. Если вы не услышите или не почувствуете, что система включилась в течение 5 минут, питание отключено. Вы можете пропустить этот шаг, если у вас цифровой термостат с пустым дисплеем.

Затем снимите существующий термостат с настенной панели. Большинство термостатов снимаются прямо со стены. Однако некоторые поднимаются снизу и отщелкиваются, а у других есть фиксирующий язычок.

Сфотографируйте свою проводку. Убедитесь, что маркировка клемм видна.

Просмотрите свою фотографию и подтвердите.

Ваш новый термостат может быть несовместим напрямую, если вы видите клеммы, помеченные A B C или 1 2 3, так как вашей системе требуется сообщающийся термостат.

Если вы видите толстые, черные или красные провода, у вас есть система сетевого напряжения. Для этого типа проводки требуется термостат сетевого напряжения, и он несовместим с термостатами низкого напряжения.

Если вы видите провода, подключенные к клеммам с маркировкой G1 G2 G3, вам нужен термостат, способный управлять несколькими скоростями вентилятора; ни один из наших розничных термостатов не совместим с этим типом системы. G совместим, но не G1, G2 или G3.

Обычно вы должны видеть одножильный провод калибра 18. Самая распространенная конфигурация – пятипроводная. Тем не менее, вы могли видеть всего два и много, как десять.

Запишите любой провод, не подключенный к клемме. Не маркируйте эти провода.

Руководствуясь своей фотографией, удалите и пометьте каждый провод. Если клемма имеет несколько обозначений, таких как W и O/B, она будет помечена как W и O/B, а не только одно или другое.

После удаления и маркировки всех проводов отвинтите старую настенную пластину термостата и установите настенную пластину нового термостата
.

После установки настенной пластины нового термостата можно повторно подключить проводку. Если мы рекомендуем поместить провод в клемму, не перемещайте ее в другую клемму, если мы обратимся к ней позже в руководстве. (Пример. У вас есть один провод с маркировкой W-O/B, и мы рекомендуем поместить его в клемму O/B. Если позже в руководстве мы порекомендуем поместить провод W в клемму W, вы не будете перемещать этот провод, так как мы уже проинструктировал вас поместить его в O/B.)

Теперь давайте рассмотрим конфигурации проводки.

Определите провода с маркировкой R, RH или RC. Обычно у вас есть один или два из этих трех. Если у вас есть один провод — даже если он помечен как RC — он входит в клемму R, устанавливая перемычку, соединяющую клеммы R и RC. Термостаты могут иметь перемычку, металлическую скобу или вилку. Перемычка также может быть проводом, соединяющим две клеммы. Если у вас два провода, R или RH подключаются к клемме R, а RC к клемме RC. Если у вас более одного провода (например, у вас есть провод с маркировкой R и другой провод с маркировкой Rc), удалите все перемычки между клеммами R и Rc или нажмите переключатель, чтобы разомкнуть клемму RC и вставить провод.

Далее поговорим о С или общем проводе. Если у вас есть термостат модели Trane и провод с маркировкой X или B, обратитесь к руководству по термостату. В некоторых случаях один из этих проводов является вашим общим. Если у вас есть провод C, поместите его в клемму C на настенной панели. Переходники для проводов типа C доступны здесь.

Посмотрим на провод G. Этот провод идет к клемме G на вашем новом термостате.

Из проводов Y, Y1 и Y2 Y или Y1 подключаются к клемме Y, а Y2 — к клемме Y2.

Провод O/B может иметь множество конфигураций. Это могут быть провода W-O/B, O/B, W-O, W-B или даже отдельные провода O и B. Если у вас есть отдельные провода O и B, заклейте провод B лентой, чтобы он не соприкасался, и подключите провод O к клемме O/B.

Если ваша клемма O или B имеет маркировку с другим проводом (обычно W), определите, есть ли у вас система с тепловым насосом или нет. Тепловой насос управляет вашим компрессором как для нагрева, так и для охлаждения. Если вы не знаете тип своей системы, подсоедините этот провод к клемме W. Если у вас есть система теплового насоса, подключите ее к клемме O/B.

Найдите любой неподключенный провод с маркировкой W или W1. Если вы определили провод O, B или O/B, соединяющийся с клеммой O/B на предыдущем шаге, и у него есть отдельный провод W, подсоедините его к клемме W2. Подключите провод W к клемме W, если у вас нет провода, подключенного к клемме O/B.

Проверьте совместимость проводки термостата.

Как повесить светильник, если провода светильника не имеют цветовой маркировки | Главная Руководства

Автор Chris Deziel Обновлено 17 декабря 2018 г.

Есть три причины, по которым светильник может иметь два провода без цветовой маркировки. Во-первых, он происходит из страны, которая не следует тем же электрическим правилам, что и Соединенные Штаты, а во-вторых, это антиквариат. Третьим может быть то, что кто-то превратил лампу в проводной светильник. Во всех случаях вы должны определить, какой из проводов является горячим, а какой нейтральным, чтобы безопасно подключить его. Вы можете найти некоторые подсказки на проводах, но если нет, вы можете провести простой тест.

1. 1.

   Осмотрите провода. Если они сделаны из непрозрачного пластика и вы чувствуете текстуру на одной из них, а другая гладкая, то текстурированная сторона нейтральна. Вы можете увидеть полосу на одном из проводов. Если да, то этот провод нейтрален. Если пластик прозрачный, провода на нейтральной стороне серебряные, а на горячей — медные. После определения полярности подключите горячий провод к черному проводу цепи, а нейтральный провод к белому проводу цепи.

2. 2.

   Отключите питание цепи, отключив соответствующий выключатель в сервисной панели дома (коробка выключателя). Убедитесь, что питание отключено, проверив провода цепи с помощью бесконтактного тестера напряжения.

3. 3.

   Временно подключите приспособление, не устанавливая его, чтобы провести испытание под напряжением, чтобы определить полярность проводов, если нет маркировки. Подсоедините один из проводов приспособления к черному (горячему) проводу цепи, а другой провод приспособления — к белому (нейтральному) проводу цепи, используя проволочные гайки. Прикоснитесь одним щупом вольтметра к верхней части гильзы патрона лампы (не к маленькому металлическому язычку внутри патрона), а другим щупом к заземляющему проводу цепи и попросите помощника включить питание на сервисной панели. Если счетчик показывает положительное напряжение, провода перепутаны. Розетка должна оставаться нейтральной, когда питание включено, а счетчик должен показывать «0». Примечание. Не прикасайтесь телом к ​​какой-либо части розетки во время этой проверки, так как существует риск поражения электрическим током.

4. 4.

   Снова отключите питание и проверьте с помощью тестера цепи, чтобы убедиться, что он выключен. Подключите прибор в соответствии с результатами вашего теста, соединив нейтральный провод прибора с белым (нейтральным) проводом цепи и соединив провод горячего приспособления с черным (горячим) проводом цепи. Закрепите каждую пару проводов проволочной гайкой.

5. 5.

   Подсоедините заземляющий провод цепи к заземляющему контакту в приспособлении. Если его нет, просверлите отверстие диаметром 3/16 дюйма в основании и вкрутите заземляющий винт, который можно приобрести в любом хозяйственном магазине. Подсоедините заземляющий провод к заземляющему винту.

6. 6.

   Прикрутите переходник или поперечину к электрической коробке. Если у вас его нет, вы можете использовать универсальную перекладину, которую можно приобрести в хозяйственных магазинах. Прикрутите приспособление к перекладине с помощью 3/16-дюймовых крепежных винтов.

   Things You Will Need

   • Pliers

   • Non-contact voltage tester

   • Voltmeter or multimeter

   • Wire nuts

   • Drill

   • 3/16-дюймовый бурильный бит

   • Заземляющий винт

   • Крестная рубашка

   • 3/16-дюймовые машинные винты

   СОВЕТ

   2222

   . втулка патрона будет горячей, и любой, кто прикоснется к ней при замене лампочки, может получить удар током. При правильном подключении втулка розетки нейтральна, и только небольшой металлический язычок в основании розетки горячий.

   Предупреждение

   Если у вас есть прибор с тремя немаркированными проводами, что встречается редко, обратитесь к лицензированному электрику, у которого есть необходимое оборудование для их проверки. Если вы попытаетесь подключить его самостоятельно, вы можете неправильно подключить заземляющий провод, что может привести к пожару.
