Теплоаккумулятор (буферная емкость) своими руками

Теплоаккумулятор содержит большой объем воды (теплоносителя), поэтому может накапливать тепловую энергиюЮ и отдавать ее, когда котел не работает. Это позволяет значительно реже подходить к твердотопливному котлу, фактически раз в двое суток в межсезонье, если котел мощный и дом утепленный, а также дает возможность использовать по максимуму на благо отопления дешевый ночной тариф электроэнергии.

Идея установить буферную емкость (теплоаккумулятор) выглядит блестящей для всех умученных дежурством у котлов, но разбивается о ценник на теплоаккумуляторы. Оказывается, что увеличить комфорт не слишком то и дешево. Но может получится сделать теплоаккумулятор своими руками? Ведь на первый взгляд ничего сложного…



Как можно сделать теплоаккумулятор

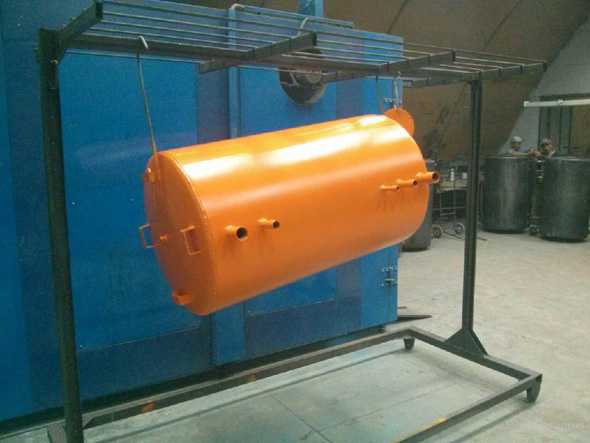

Заводская конструкция теплоаккумулятора, как правило, – бочка, круглая в сечении. Объм обычно в пределах 500 – 2000 литров. Диаметр – до метра, высота до 2,5 метров. Размещается на ножках, с множеством вваренных штуцеров. Может содержать в себе 1 или 2 или больше спиральных теплообмеников, для подсоединения независимых контуров, например, солнечного коллектора, нагрева проточной воды…

Емкость утеплена слоем теплоизоляции, чтобы не перегревать воздух в котельной. В фирменных теплоаккумуляторах внутри организована сложное распределение потоков… Можно взглянуть на рекламу Buderus на видео…



Основа конструирования буферной емкости – как должны направляться потоки

Чтобы создать правильное направление потоков, подключение к буферной емкости выполняются следующим образом.

  • Подача с котла – в верхней части.
  • Подача из емкости на радиаторы – в верхней части, на уровне подачи котла
  • Обратка с радиаторов – в нижней части.
  • Обратка на котел – в нижней части, чуть ниже обратки с радиаторов.

При этом жидкость в теплоаккумуляторе обязательно должна двигаться сверху вниз, по кольцу контура котла, а также — от котла к радиаторам.

Отследить направление движения жидкости можно по температурным датчикам — обратка котла должна быть теплее, чем обратка радиаторов.

Важно соблюсти принцип:  – расход теплоносителя в контуре котла должен превышать расход в радиаторах, только тогда теплоаккумулятор сможет нормально работать. Это обычно обеспечивается большим гидравлическим сопротивлением контура потребителей, при одинаковых насосах.

Радиаторы получат горячий теплоноситель сразу, как он появится внутри теплоаккумулятора, забирая его своим насосом с верхней части, что обеспечивает оперативность управления всем отоплением и реагирование на суточные перепады температур.

Важнейший вопрос при установке теплоаккумулятора – защита котла от холодной обратки, выполняется обязательно, например с помощью трехходового клапана.



Основы конструирования буферной емкости

Гораздо предпочтительнее использовать большую готовую бочку или трубу, тогда будет намного меньше сварных швов, чем в самодельной прямоугольной конструкции.

  • Ввариваются патрубки 3/4 дюйма для подключения контуров. Но контур твердотопливного котла, для реализации аварийного самотечного циркулирования, желательно создавать не менее 1дюйма, при этом подача от котла, где возможен перегрев, – стальная.
  • Сливной патрубок, он же и очиститель шлама – в самой нижней части.
  • В крышке рекомендуется создать патрубок большого диаметра для подключения автоматического воздухоотводчика или группы безопасности.

Сделать буферную емкость самостоятельно может лишь квалифицированный сварщик. Пример создания теплоаккумулятора из бочек, но явных ошибок схемотехники повторять не стоит…

Одно из пропагандируемых некоторыми специалистами решений – 4 дешевые бочки 200 литров, попарно соединенные патрубками большого диаметра…



Какой объем буферной емкости понадобится

Ключевой вопрос – какой объем теплоаккумулятора можно считать достаточным. Обычный режим работы – разогрев до +90 градусов и остывание до +60 градусов, пока работа радиаторов будет эффективной… В разнице 30 градусов заключается та энергия, которую можно накапливать и использовать.

Несложный тепловой расчет показывает, что одной тонны воды будет достаточно для обогрева среднеутепленного дома 100 м кв в самые пиковые морозы в течении 5 часов. А при средне-сезонной температуре – сутки.

На практике, емкость 1,2 тонны в хорошо утепленном небольшом доме позволяет не подходить к котлу 30 кВт на дровах в течении 2 суток… Ставить буферную емкость менее 0.8 тонны особого смысла нет…



Вопрос утепления

Не нужно спешить накладывать утеплитель до завершения полных испытаний с нагревом и под давлением. При нагреве свыше 60 градусов полистиролы начинают усиленно разлагаться, выделяя яд. Для буферной емкости лучше использовать неплотную минеральную вату толщиной 5 см, ее изоляцию от жилого пространства сделать фольгированным вспененным полиэтиленом проклеенным скотчем.



Буферная емкость из еврокуба

Недорого можно приобрести б/у полиэтиленовые емкости на тонну воды, находящиеся в металлической решетке. Их допустимый предел нагревания — +70 градусов, — выше начинает проявляться текучесть материала. Но среди достоинств  – предельная дешевизна изготовления, можно все сделать своими руками без привлечения сварщика… Что из этого получается, смотрите видео.

teplodom1.ru

Буферная емкость для твердотопливного котла своими руками

Правильная система отопления с твердотопливным котлом  должна включать в себя буферную емкость, которая позволяет использовать созданное тепло очень эффективно.

Польза буферной емкости

Твердотопливный котел весьма сложен в управлении мощностью. Если он выдает 25 кВт/ч, то заставить его работать так, чтобы создавались 5 кВт/ч, невозможно. Обычно его мощность можно снизить на 4-5 кВт/час.

В обвязку постоянно подается вода с температурой, не меньшей определенной отметки, например, 90 °С. Далее эта жидкость поступает в радиаторы отопления, которые передают тепло в помещение. Количество этого тепла всегда одинаково, и поэтому помещения дома прогреваются одинаково.

Потери тепла дома в течение года различны. В некоторые месяцы они почти равны количеству тепла, которое приходит с отопительной системы. Тогда внутри комнат формируется наиболее благоприятная температура.Когда эти потери очень маленькие (весной или осенью), в доме накапливается слишком много тепла, и температура воздуха с привычных +20…+22 °С поднимается на 3-8 °С. То есть становится слишком жарко. Открываются форточки, и избыточное тепло выходит наружу.

Предотвратить такую ситуацию можно с помощью буферной емкости, которая накапливает лишнее тепло. После того, как сгорают дрова в котле,  накопленное тепло поступает в радиаторы отопления.Котел может простаивать некоторое время. Продолжительность простоя зависит от накопленных в емкости кВт и потерь тепла.

Расчет буферной емкости

Он напрямую зависит от мощности котла отопления. Если он должен иметь мощность 35 кВт/ч, то объем буферной емкости должен превышать эту цифру в 25-50 раз. При этом учитываются нюансы:

  1. Мощность агрегата взята для погоды, при которой дом теряет максимальное количество тепла. Например, когда температура опускается до -30 °С. Если при таком климате потери тепла составляют 33 кВт/час, то мощность котла должна быть такой же. Учитывают некоторый запас. Для прогрева схемы отопления должно создаваться 35 кВт/час.
  2. Никаких надбавок к мощности устройства в расчете на то, что тепловой аккумулятор будет впитывать тепло, и система будет работать плохо, делать не стоит. Когда будет -30 °С, котел может работать в обход буферной емкости. Когда температура поднимется, тогда состоится подключение буфера к рабочей обвязке, и лишнее тепло будет накапливаться в нем.
  3. Объем помещения, в котором должен быть агрегат вместе с буфером и другими частями схемы. Может возникнуть ситуация, когда очень большой теплоаккумулятор поставить не удастся. Например, для котла с мощностью 35 кВт/ч наиболее допустимым является аккумулятор с емкостью 35*50 = 1 750 л (это равно 1,75 м³), и поместить такой агрегат внутри помещения не получается. Тогда приходится рассчитывать его минимальный объем (35*25 = 875 л) и смотреть, хватает ли помещения. Если нет, то искать более подходящее.

Самодельная буферная емкость для устройства с мощностью 35 кВт/ч должна иметь объем 875-1750 л. Если планируется изготовление цилиндрической емкости (такой вариант является лучшим), то размеры могут быть такими:

  1. Высота – 2 м.
  2. Диаметр – 1 м (теплоаккумулятор с объемом, равным 1 750 л, должен иметь диаметр 1,06 м).

Если нужно изготовить основной цилиндр из одного листа металла, то его длина и ширина должны составлять 3,14 и 2 м соответственно. Если планируется сделать буферную емкость в виде параллелепипеда, то ее размеры – 1х1х1,75 м (ШхГхВ).

Материалы

Для изготовления этого элемента обвязки нужно подготовить:

  1. Металлический лист толщиной, большей 2 мм. Альтернативой могут послужить 2 бочки с диаметром 1 м. Толщина стенок не должна быть меньше вышеуказанной цифры.
  2. Медную или стальную трубку. Первый металл является лучшим, поскольку имеет большую теплопроводность. Диаметр трубы должен составлять 20 мм.
  3. Патрубки с резьбой. Диаметр 7 из них должен составлять 20 мм. Еще нужны 4 патрубка диаметром 10 мм.
  4. Минеральную или базальтовую вату.
  5. Оцинкованный лист.
  6. Термостойкую грунтовку.
  7. Термостойкую краску.
  8. Профильную трубу с размерами 4х4 или 5х5 см.
  9. Уголок 3х3 см.
  10. Резиновую прокладку толщиной 5-10 мм.

Изготовление цилиндрической емкости

Когда есть две бочки, нужно:

  1. Срезать верх одной бочки.
  2. Срезать дно другой. Если они вместе образуют емкость высотой 1,75 м, то можно приступать к срезанию верха второй бочки и сварке емкостей. Если же высота обеих слишком высокая, нужно одну из них надрезать.
  3. Срезать верх второй бочки. Должен остаться только цилиндр.
  4. Поставить бочку на бочку и сварить две емкости.
  5. Приварить к внешней стороне верха цилиндра уголок. Его придется выгнуть так, чтобы он плотно прижался к бочке.
  6. Вырезать из листового металла круг диаметром 1,07 см. Нужно, чтобы его край совпал с краем уголка.
  7. В уголке и этом круге просверлить дырки. Это позволит закрепить верх буферной емкости на болты, что позже облегчит установку теплообменника и даст возможность проводить внутренний ремонт. Для герметизации на стык придется ставить резиновую прокладку.
  8. Наварить на дно и верх ребра жесткости. Ими могут послужить уголки.
  9. Разрезать профильную трубу на 4 отрезка  длиной 10-15 см. Они будут ножками емкости.
  10. Приварить ножки к будущему теплоаккумулятору.

Что касается изготовления цилиндрической емкости из листа металла с толщиной, большей 2 мм, то выгнуть материал без прокатного станка почти невозможно. Поэтому ее изготовление лучше доверить специализированным компаниям.

Изготовление прямоугольной емкости

Буферную емкость для твердотопливного котла отопления изготовляют так:

  1. Рисуют схему конструкции и определяют размеры каждой стенки. Нужно учитывать толщину сварочных швов. Она может составлять 1-3 мм (зависит от выбранных электродов и сварочного аппарата).
  2. Разрезают листовой металл на куски.
  3. Берут своими руками две стороны и прикладывают друг к другу так, чтобы они образовали прямой угол. Фиксируют предметами, которые имеют большой вес.
  4. Выполняют в нескольких местах точечную сварку и проверяют правильность размещения металлических листов.
  5. Делают внешний и внутренний сварочный шов.
  6. По такой схеме приваривают все стенки и дно.
  7. Вверху приваривают уголок, делают верх и сверлят дырки. Работают по такой же схеме, которая осуществляясь в случае с цилиндрической емкостью.
  8. К каждой стороне приваривают по несколько ребер жесткости.
  9. Изготавливают ножки и приваривают их.

Монтаж патрубков

Для их монтажа нужно просверлить отверстия. Схема размещения отверстий:

  1. Два отверстия для одного теплообменника должны находиться возле дна. Их размещают на одной вертикальной линии. В этот теплообменник будет поступать вода от твердотопливного котла отопления.
  2. Аналогичные два отверстия должны быть на другом конце.
  3. Отверстие для подачижидкости в аккумулятор может находиться на высоте 30-40 см от дна. Отверстие для отвода воды лучше делать в дне.
  4. Три отверстия для термометров должны быть рассредоточенными по высоте емкости. Их устанавливают на одной вертикальной линии.
  5. Отверстие для клапана спуска воздуха должно находиться на верхней стороне.

Все патрубки, кроме тех, к которым будет осуществляться подключение теплообменника, можно приваривать только с внешней стороны. Остальные приваривают так, чтобы они выступали с обеих сторон стенок емкости.

Теплообменник и конечные действия

Теплообменник можно сделать своими руками в виде буквы «П» или в виде спирали. Пригодятся два таких теплообменника. Один будет занимать нижнюю половину емкости, другой – верхнюю.

Более эффективным является теплообменник в виде спирали потому, что получается максимальная площадь контакта трубки с водой в буферной емкости. П-образный теплообменник представляет собой две вертикальные трубки с приваренными к нему горизонтальными П-образными трубами.

Завершают изготовление буферной емкости так:

  1. Изготавливают  теплообменник (сваривают П-образную конструкцию или скручивают трубку в виде спирали).
  2. Очищают внутреннюю поверхность аккумулятора от ржавчины и любой грязи. Для этого используют тряпки и наждачную бумагу.
  3. 5-6 раз грунтуют поверхность и столько же раз красят.
  4. После высыхания краски проводят подключение теплообменников.
  5. Заглушают большинство патрубков и проверяют емкость, а также медные трубчатые спирали на герметичность. Для этого выполняют подключение к водопроводу и после закачивают воду под давлением.
  6. Очищают, грунтуют и красят внешнюю поверхность.
  7. Приклеивают теплоизоляцию.
  8. Обшивают конструкцию оцинкованным листом стали.

poluchi-teplo.ru

монтаж своими руками (чертёж), схема подключения » SanDizain.ru

Хозяева домов в частном секторе часто сталкиваются с проблемами эффективности автономного отопления. Один из современных способов рационального их решения – монтаж в своем жилище буферной ёмкости. Она способна равномерно распределять тепло по комнатам и экономить деньги и время на обслуживание. Поставить ёмкость собственными руками несложно. В статье собраны советы специалистов по составлению чертежа и подробной схемы, рекомендации по подключению.

Принцип работы и виды буферной ёмкости

Если вы когда-либо видели термос, то поймёте и принцип работы буферной ёмкости. Её еще называют аккумулирующей или тепловым аккумулятором. С виду это бак цилиндрической формы. Стенки внутри него заизолированы поролоном или другим материалом. Это своеобразный посредник, который хранит тепло и равномерно распределяет его по отопительной системе. Это полезно и выгодно по таким причинам:

  1. Если тепло в доме генерирует твердотопливный котел, управлять мощностью которого очень сложно. С помощью буферной ёмкости вы сможете уменьшить разогрев радиаторов, например, в теплые дни.
  2. Для твердотопливного котла исчезает необходимость подкидывать дрова в ночное время.
  3. Если у вас дифференцированный тариф на оплату электроэнергии (днём – дороже, ночью – дешевле), электрокотел можно включать только ночью, а днём отапливаться накопленным теплом.

    Тепловой аккумулятор

  4. Использование ёмкости уменьшит выделения вредных веществ в атмосферу вашего дома (при использовании твердотопливного котла).
  5. Экономия топлива.
  6. Дополнительная защита от перегрева для любого котла.
  7. Увеличение теплоотдачи котла и срока его эксплуатации.

Внимание! Есть у буферной ёмкости и минусы. Например, при своих габаритах она должна располагаться рядом с котлом. К тому же современный аккумулирующий бак стоит недешево, чтобы окупить его потребуется не менее 2-х лет.

Виды и строение теплоаккумуляторов

Ёмкости различают по материалу, который применяется как термоаккумулирующий:

  • твердотельные;
  • паровые;
  • а также термохимические;
  • жидкостные;
  • с добавочным нагревом.

Вверху бака расположены пара штуцеров (патрубков), предназначенные для совмещения с котлом и всей системой, а также клапаном-предохранителем для спуска лишнего воздуха, если давление в глубине повысится. Внизу есть кран, через который можно спустить воду. Также производитель иногда размещает тут фланцы для монтажа датчика давления и температуры.

Внимание! Ёмкость работает за счет разности давления воды, создаваемой насосом. Встроенный тепловой аккумулятор в разы увеличивает инерционность всей отопительной системы.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

  1. Площадь дома.
  2. Тепловые потери при различных значениях температуры воздуха (кВт/ч).
  3. Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
  4. Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости

Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом). Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.

Совет. Не нужно увеличивать объем и покупать бак «с запасом», предполагая, что система может работать некорректно или температура опустится ниже заданного вами минимума. Даже если в вашей местности наступят чересчур сильные морозы, вы всегда можете пустить котел в обход ёмкости.

Покупка буферной ёмкости: что проверить в магазине

Теплоаккумулятор – не сложный для понимания механизм. Однако в заводском баке немало разных нюансов, которые производитель предусмотрел для повышения функциональности. При покупке обратите внимание на такие важные особенности ёмкости:

  1. На какой максимум давления жидкости в системе отопления рассчитаны стенки.
  2. Какова наибольшая потенциальная температура воды для неё.
  3. Из чего она изготовлена. Лучший материал – мягкая углеродистая сталь. Она должна быть покрыта «нержавейкой» или другим непромокаемым слоем.
  4. Имеет ли она изоляцию. Полезное свойство, но не обязательное.

Хороший бак разделен на несколько секций. В них собирается вода разной температуры. Эта опция и позволяет ёмкости равномерно распределять тёплую воду по системе отопления. Она может быть снабжена вспомогательными полезными приспособлениями:

  • электронагреватель;
  • теплообменники для подсоединения к разным источниками или горячей воде;
  • резиновые фланцы.

Совет. Выбирайте только тот котел, который подойдёт по размерам вашей комнаты. Как правило, производители предлагают широкую линейку моделей, объемом от 300 л до 5 тыс. л. Обязательно проверяйте наличие всех сертификатов.

А вот самостоятельно изготавливать буферную ёмкость специалисты не советуют. Вам, как минимум, придётся проводить сварку металла толщиной в 5 мм и вырезать бак в форме сферы (технологическая необходимость для корректной работы). А ещё заводские ёмкости оборудованы змеевиками, которые затем подключаются к водоснабжению и горячей воде. Сделать их своими руками крайне сложно. Купленный бак может быть даже экономичнее по стоимости и временным затратам и, конечно, более надежным.

Подключение буферной емкости

Как подключить буферную ёмкость

Главное правило при подключении аккумулятора тепла – он должен быть вмонтирован в систему параллельно котлу. С помощью верхних патрубков следует включить бак в систему. Один из штуцеров внизу котла следует соединить с самим котлом – на эту обратную магистраль монтируется циркуляционный насос. Второй нижний патрубок крепится к обратной магистрали отопительной системы, на которой также обустроен насос. Кроме того, система допускает наличие двух теплообменников:

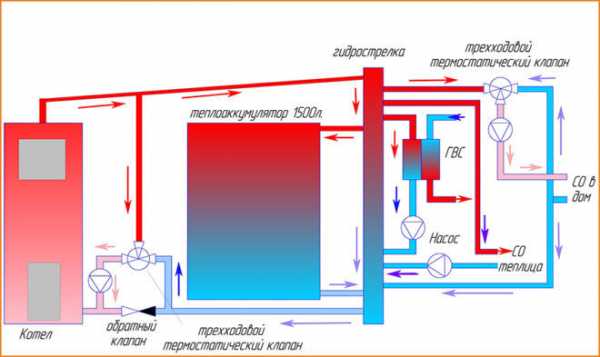

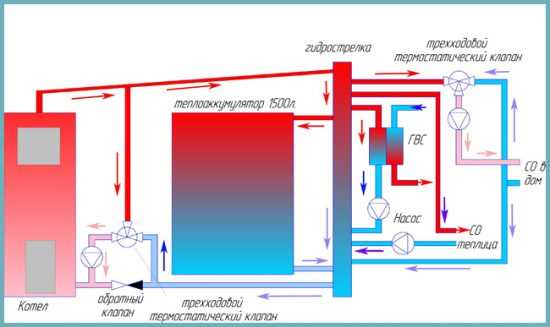

Схема подключения буферной емкости

  • вверху бака, для поступления горячей воды;
  • вверху или снизу для подсоединения к добавочным источникам тепла.

Совет. Нередко бывает, что бак рассчитанного вами объёма попросту не помещается в доме. Тогда следует посчитать его объем, снижая до минимального показателя объём циркулирующей в системе воды. Размер бака тоже уменьшится, а вам просто придётся чаще топить котел.

Буферная ёмкость – очень полезное усовершенствование автономной отопительной системы, новый шаг к созданию энергоэффективного жилища. Наибольшая выгода ждёт хозяина: топить котел нужно меньше, времени на другие дела больше, а в доме не будет перепадов температуры.

Тепловой аккумулятор: видео

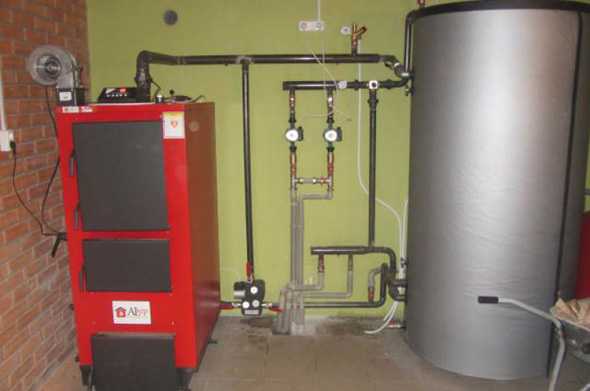

Буферная емкость для отопления: фото



sandizain.ru

Теплоаккумулятор своими руками: материалы и схема сборки

Водяной теплоаккумулятор – это специальный аппарат, который собирает лишнюю тепловую энергию с котла, простыми словами, накапливает тепло до определенного момента. Если дом перестает отапливаться обычным способом, бак-аккумулятор будет бесперебойно поставлять тепло. Стоимость подобного устройства очень высока: за объем 200 литров придется заплатить почти тысячу долларов, что уж говорить о более объемном оборудовании. Если в планы не входят большие растраты, то предлагаем сделать теплоаккумулятор самостоятельно.

Сфера применения теплоаккумулятора

Некоторые думают, что тепловой аккумулятор не особо нужен в доме, ведь он работает редко. Однако, оборудование играет важную роль в отопительной системе и применяется в нескольких случаях.

Если дом обогревается печью, что имеет водяной контур, или котлом, топить которые нужно путем подкидывания дров и угля. Чтобы хозяин дома спокойно спал ночью и не бегал к печи для подкидывания топлива, начинает работать аккумулятор тепла.

Когда дом отапливается электрокотлом, то счет за электричество будет на немаленькую сумму. Все знают, что ночью тариф в два раза меньше, поэтому целесообразно днем использовать теплоаккумулятор.

Ну и, конечно же, при отключении основного источника отопления, например, в случае поломки, накопитель тепловой энергии будет очень кстати.

Виды теплоаккумуляторов

Существует несколько видов тепловых аккумуляторов.

Стандартная буферная емкость. Аккумулятор – это обычный металлический бак. Для того чтобы он дольше сохранял тепло, бак должен быть покрыт слоем утеплителя. Если конструкция не утеплена – сделать это можно своими руками.

Накопитель горячего водоснабжения. Чтобы бак-теплоаккумулятор грел воду, его нужно укомплектовать змеевиком. Змеевик служит проводником холодной воды из водопровода в бак, его размещают в верхней или нижней части конструкции либо, вообще, по всему периметру нагревателя. Напрямую пускать воду в бак не рекомендуется, так как на стенках аккумулятора образовываются отложения и распространяются бактерии.

Змеевик проводят не только от водопровода, но и от солнечных лучей так называемые солнечные коллекторы. Теплоноситель поступает в накопитель от специальных нагретых солнцем панелей, оставляет тепло в баке, и по змеевику опять возвращается к панелям, чтобы заново нагреться.

Водяной теплоаккумулятор с теплообменником. Как и змеевик, теплообменник

Теплоаккумуляторы

используют для ГВС. Благодаря высокой теплопроводности, гофрированная труба отлично подойдет для подключения к солнечным коллекторам. Теплообменник еще используют для системы теплых полов. Труба выдерживает давление до 10 атмосфер.

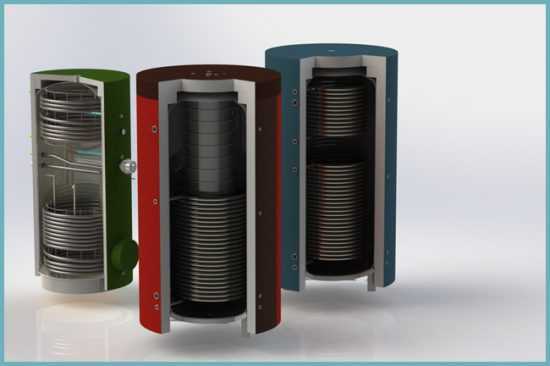

Конструкцию «бак в баке». Такой теплоаккумулятор называют полноценным бойлером внутри технологической емкости. Чтобы увеличить площадь теплообмена и способствовать очищению стенок бака от накипи, для изготовления конструкции используют ребристую нержавеющую сталь.

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.

Как собрать теплоаккумулятор своими руками

Необязательно покупать теплоаккумулятор. Его можно сделать самостоятельно, сэкономив почти в два раза, а эффективность будет не хуже, чем у покупного. Самый простой цилиндрический теплоаккумулятор по принципу работы сходный с термосом. Его стенки сохраняют тепло воды долгое время, поэтому он отлично подойдет для отопления помещений. Перед началом сборки водяного теплоаккумулятора понадобится:

  • Бак с минимальным объемом 200 литров, бак меньше не имеет смысла. Объем выбирать, основываясь на площадь, которая должна отапливаться.
  • Материал, чтобы теплоизолировать конструкцию, например, возьмите минеральную вату.
  • Фольгированная пленка.
  • Клейкая лента.
  • Змеевик трубки из меди для его изготовления.
  • Для опалубки можно использовать бетонную плиту или доски, еще понадобиться бетон для заливки.

В качестве накопителя отлично подойдет железная бочка.

После того как запасетесь всеми необходимыми материалами, можно приступать к работе.

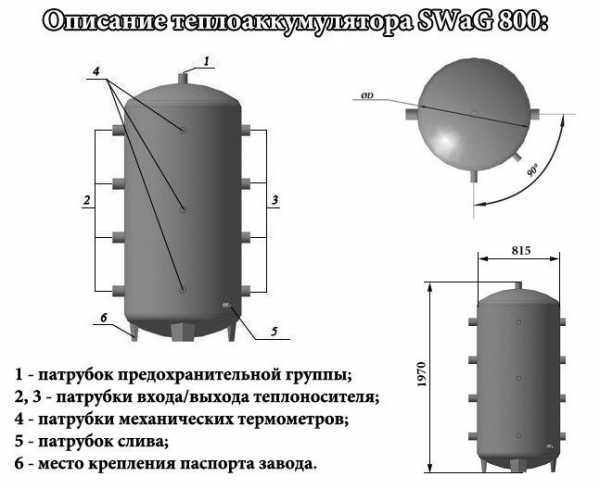

Схема теплоаккумулятора SWaG 800

Этапы сборки теплоаккумулятора

Для начала нужно подготовить бочку. Если она старая, то очистите ее от загрязнений и следов коррозии.

Берем теплоизоляционный материал и оборачиваем им внешние стенки бака, после чего закрепляем утеплитель с помощью скотча, обмотанного в несколько слоев. Для утепления отлично подойдет минеральная вата, а вот использование экструдированного пенополистирола не рекомендуется, из-за того, что под такой обшивкой в холодное время года могут поселиться мыши. К минеральной вате они равнодушны.

Чтобы окутать бочку, нужно взять фольгированную пленку и зафиксировать ее клейкой лентой. Самодельный теплоаккумулятор можно обшить листом металла.

Следующим шагом станет изготовление змеевика. Для этого понадобится медная трубка длиной 8–15 метров (длина зависит от объема бака) и диаметром 20–30 метров. Согните трубу в спираль и поместите внутрь бочки. При соединении змеевика с котлом спираль будет нагреваться, соответственно, будет нагреваться и вода в накопителе.

Для движения воды нужно сделать патрубки, которые мы оснастим кранами. Краны нужны, чтобы при необходимости можно было быстро перекрыть циркуляцию воды.

Последний этап – это установка теплоаккумулятора. Бак устанавливают на бетонную основу. Можно использовать готовую плиту или же самим залить опалубку бетонным раствором.

Этот тип конструкции подходит для однокотловой системы отопления. Если котлов несколько, новичку будет сложно сделать правильный агрегат самостоятельно.

Теплоаккумулятор из баллонов

Если котельная слишком маленькая для установки объемных бочек, можно сделать цилиндрический теплоаккумулятор из баллонов от пропана. Такая конструкция имеет объем всего 100 литров, но для небольшого помещения вполне подойдет. Накопитель выполняет несколько функций:

  • Разгрузка твердотопливного котла при перегреве путем накопления излишков теплоты, что обеспечивает безопасность котла.
  • Нагрев воды для хозяйственных нужд.
  • Баллон способен обеспечить обогрев дома на несколько часов, если котел будет отключен.

Для начала нужно подготовить материалы:

  • баллоны из-под пропана 2 шт.;
  • медная трубка, длиной 10 метров и диаметром 12 метров;
  • штуцеры и гильзы для термометров;
  • базальтовая вата в качестве утеплителя;
  • металл, чтобы обшить конструкцию.

Если все необходимые материалы в наличии, можно приступать к изготовлению.

  1. Открутить от баллонов вентили и отрезать крышки с помощью болгарки. Перед тем как отрезать крышку, наполнить баллон водой, чтобы остатки газа не взорвались.
  2. Согнуть трубу в форму змеевика вокруг трубы нужного диаметра.
  3. Сверлом сделать отверстия в баллоне для фиксаторов термометра.
  4. Сварить два баллона, поставив их друг на друга.
  5. Внутри получившейся конструкции нужно установить змеевик, а концы трубки выпустить через сделанные отверстия.
  6. К сделанному баку нужно приделать дно и крышку: в дно баллона врезаем штуцер для сливного крана, а в крышку – для сброса воздуха.
  7. Утеплить накопитель базальтовой ватой.
  8. Обшить аккумулятор металлическим листом, закрепив его саморезами.

Такой теплоаккумулятор не оснащен циркуляционным насосом и подключается к котлу напрямую. Он стыкуется с котлом стальными трубами, диаметр которых 5 см.

Выводы

Изготавливать теплоаккумулятор своими руками довольно долгая и трудоемкая работа, но, если соблюдать все этапы сборки, то получится настоящий накопитель тепла, который пригодиться в вашей отопительной системе. Самое важное, что для изготовления теплоккумулятора понадобятся самые обычные материалы, такие как бочка или баллон, которые точно найдутся в гараже.

Видео: Теплоаккумулятор или буферная емкость

teplyhouse.ru

Теплоаккумулятор для твердотопливного котла своими руками

Твердотопливные котлы используются при отоплении дома, поскольку они хороши в качестве альтернативы газовым, когда нет газопровода. Но эффективность твердотопливной системы отопления невелика. Положение можно исправить, смонтировав теплоаккумулятор для котла.

Что такое теплоаккумулятор?

О том, как смонтировать теплоаккумулятор, мы и расскажем в следующих строках. Однако поначалу давайте разберёмся, что представляет собой описываемый агрегат, предназначенный для твердотопливного котла. Всё просто: это ёмкость, сберегающая тепловую энергию котла за счёт сбора определённого количества теплоносителя. Установка такого элемента системы решает сразу несколько задач:

  • повышает эффективность отопления — при полной остановке котельного оборудования эта ёмкость пополняет контур обогрева новыми дозами горячей воды,
  • помогает сэкономить твёрдое топливо — за счёт наличия в системе теплоаккумулятора котёл можно не топить ночью,
  • продлевает жизнь всей системы,
  • предотвращает перегрев отопительного контура, принимая излишки тепла на себя,
  • допускает возможность объединения внутри себя альтернативных источников энергии, таких, как тэны от солнечных батарей.

    Схема с теплоаккумулятором

По сути, устройство описываемой ёмкости несложное, при желании легко изготовить теплоаккумулятор исключительно своими руками. Его конструкция, собственно, включает такие элементы:

  • сама ёмкость,
  • утеплитель всего корпуса,
  • входной патрубок-ввод,
  • выходной патрубок-вывод,
  • внутренние змеевики.

Последний элемент — змеевик — имеется, в основном, у покупных тепловых аккумуляторов, изготавливаемых на производстве. То есть, у такого оборудования теплоноситель курсирует по многочисленным трубчатым змеевикам внутри сухой ёмкости. А теплоаккумулятор, который легко сделать своими руками — это просто пустотелый бак без змеевиков. Именно внутри этой ёмкости и хранится собранный теплоноситель. Из данных строк ясно, что существует два вида описываемых агрегатов:

  • ёмкость со змеевиками внутри, предназначенными для сбережения теплового агента,
  • простейший теплоаккумулятор в виде бочки для сбережения теплоносителя.

Теперь должен быть понятен принцип работы аккумулирующего агрегата для твердотопливного котла. При работе оборудования на жёстком горючем теплоаккумулятор пополняется горячей водой. При отключении котла, эта вода подпитывает систему отопления.

Также легко выявить преимущества и недостатки двух указанных нами видов сберегающих устройств. Если тепловой аккумулятор выполнен со змеевиками, то

  • увеличивается период сохранности тепла,
  • увеличивается общая эффективность системы,
  • однако, такой агрегат невозможно сделать в домашних условиях.

Если же тепловой аккумулятор выполнен без змеевиков, по принципу хранения теплоносителя в бочке, то

  • он очень легко изготавливается своими руками, достаточно иметь минимум средств и подходящую ёмкость,
  • но у него небольшой КПД.

Далее рассмотрим, как сделать такой теплоаккумулятор для твердотопливного котла из простого металлического цилиндра.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Если вам необходимо вычислить объём ёмкости, зная высоту и один из следующих параметров: радиус, диаметр или площадь основания, то удобнее всего воспользоваться калькулятором, производящим расчёт в режиме онлайн. Найти его можно здесь: https://calcsoft.ru/obyom-cilindra

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

  • Q — вся тепловая энергия, у нас это 12 кВт,
  • С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
  • t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

  • Обычная металлическая бочка, её можно купить в магазине,
  • сварочный аппарат с маской и электродами,
  • электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
  • два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
  • минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

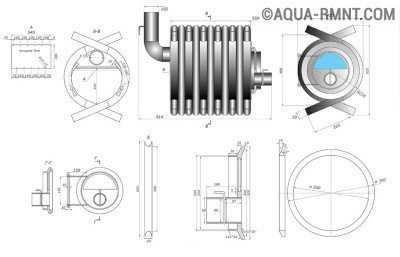

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

  1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.

    Зачищенные изнутри бочки

  2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
  3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
  4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
  5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
  6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Это важно знать! Нельзя использовать пластиковую бочку. Она не способна выдержать рабочую температуру теплового агента, достигающую 90 градусов Цельсия. Стенки такой бочки во время работы в системе просто начнут плавиться. Исключение могут составить пластиковые ёмкости, на которых указана производителем максимальная температура содержимого выше 90 градусов. Но в этом случае ещё нужно решить, как приделать патрубки.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Видео: полезная информация об агрегате

Итак, мы описали простой способ создания аккумулирующей ёмкости для отопления. В процессе самостоятельного изготовления такого агрегата возможны самостоятельные коррективы в описанной технологии.

aqua-rmnt.com

Изготовление теплоаккумулятора для твердотопливного котла своими руками

Когда дрова в твердотопливном котле догорают, он перестает греть воду и в комнатах становится холодно. Чтобы такая остановка не сказалась на работе системы отопления, необходимой является обвязка твердотопливного котла с теплоаккумулятором.

Конструкция

Схема теплоаккумулятора включает такие элементы:

  1. Бак из нержавеющей стали или других материалов.
  2. Теплоизоляционный материал (находится вокруг бака).
  3. Змеевик. Его делают из меди. Он размещается внутри термоаккумулятора.

Теплоаккумулятор подключают к системе сразу после устройства. Очень горячий теплоноситель проходит через накопитель тепла, немного охлаждается, отдав тепло, и дальше поступает в радиаторы.

Расчет объема теплоаккумулятора

При расчете теплоаккумулятора для твердотопливного котла нужно выбрать наиболее подходящий накопитель тепла по следующим показателям:

  1. Количества тепла, необходимое для отопления дома.
  2. Продолжительности простоя котла.

Например, для отопления дома площадью в 200 кв. м. и  ГВС с косвенным бойлером на 50 л нужно создавать 33 кВт/час тепла. Если котел будет простаивать 6 часов, то теплоаккумулятор должен отдать за это время 33*6 = 198 кВт. До выключения прибора он должен накопить такое количество тепла.

По системе отопления может циркулировать теплоноситель с температурой 65, 70 или 85 °С. Пусть в схему радиаторов будет поступать вода, нагретая до 70 °С. Из котла может поступать вода, нагретая до 110 °С. Ее температура будет составлять 95 °С. Такую же температуру будет иметь нагретая вода в теплоаккумуляторе. Разница температур составляет 25 °С.

При охлаждении до такой температуры 1 л воды потеряет 0,0012*1*25 = 0,03 кВт. Цифра 0,0012 является удельной емкостью воды, выраженной в кВт/(кг*°С). Цифра 1 – это вес 1 л воды. Чтобы накопитель тепла смог отдать 198 кВт, нужно, чтобы его объем составлял 198/0,03 = 6 600 л. Это составляет 6,6 куб м. Такой объем имеет цилиндр высотой 2,5 м и диаметром 1,8 м.

Изготовление бака

Теплоаккумулятор для твердотопливного котла можно изготовить своими руками в форме цилиндра, квадратной или прямоугольной формы. Первый вариант лучше. Для его изготовления стоит взять обычный листовой металл с толщиной 4-9 мм. Выгнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому стоит обратиться в металлообрабатывающие компании. Там проведут прокатку материала и сделают качественные швы.

Проще изготовить своими руками прямоугольный бак. Изготовление включает такие этапы:

  1. Подключение болгарки к электросети и разрезание металла на прямоугольники согласно своей схеме.
  2. Установка двух вертикальных сторон под углом 90°. Для их фиксации можно использовать большие тяжелые предметы. Могут подойти бочки.
  3. Выполнение точечной сварки в нескольких местах.
  4. Проверка правильности угла и при необходимости коррекция.
  5. Сварка двух стенок. Шов следует делать как извне, так и изнутри.
  6. Приваривание всех остальных частей.
  7. Наваривание на каждую сторону 4-5 ребер жесткости. Такие ребра можно было бы не приваривать на бак с объемом, меньшим 5 куб. м. Если будет использоваться цилиндрическая емкость, то ребра жесткости необходимы на верхней и нижней стороне.

Поскольку теплоаккумулятор дляу стройства будет большим, на верхней стороне стоит сделать крышку. Диаметр крышки – 60 см. Ее толщина должна в два раза превышать толщину основного материала. Можно будет залезать/вылезать из бака и варить его изнутри. Крышка должна закрываться герметично. Для этого в конце всех работ на стыки наклеивают своими руками резиновую втулку.

Некоторые пытаются использовать в качестве основной емкости пластмассовые бочки. Они не подходят, так как рассчитаны на невысокую температуру. Исключение составляют изделия, в маркировке которых указано «способность выдерживать температуру, равную 100 °С».

Система патрубков

В готовой металлической емкости сверлят дырки для приварки патрубков. Их должно быть много:

  1. 3 для термометров (их рассредоточивают на одной боковой стороне).
  2. 2 для термодатчиков. Диаметр этих штуцеров – 0,5 дюйма;
  3. 4 штуцера для двух змеевиков. 2 из них размещают в самом верху. 2 – недалеко от дна. Диаметр ¾ дюйма. Эти патрубки нужно делать двухсторонними. Они должны торчать с обеих сторон стенки.
  4. 2 патрубка для подачи и отвода холодной воды в сам бак. Диаметр – ¾ дюйма. Благодаря этому можно будет охлаждать бак в случае его перегрева.
  5. 2 на верхней стороне. Диаметр – 1 дюйм. Один предназначен для магниевого анода, другой для монтажа группы безопасности.
  6. 1 патрубок в дне для слива воды и всей грязи. Диаметр – ¾ дюйма. Большинство времени он будет просто заглушенным.

После приварки патрубков внутреннюю поверхность шлифуют, очищают, обрабатывают с помощью раствора ортофосфорной кислоты, наносят своими руками до 6 слоев грунтовки и несколько слоев термостойкой краски.

Изготовление и фиксация змеевика

Его делают из медной трубы, которая имеет диаметр 20 мм. Нужно сделать своими руками два змеевика. Оба должны иметь одинаковую высоту. Для вышеописанного примера она может составлять 1,1 м. Это значит, что можно сделать змеевик с 1,1/0,02 = 55 витками. Если диаметр одного круга составляет 1,6 м, то для змеевика нужно использовать 1,6*3,14*55 = 276,32 м трубы.

Гнуть трубу придется в самом баке. Можно и снаружи, однако, для этого теплоаккумулятор для котлов отопления должен обладать очень большой крышкой.

Далее нужны такие работы:

  1. Подключение змеевика к необходимым штуцерам и приварка их.
  2. Проверка бака и каждого змеевика на герметичность. Проверяют только водой, сделав подключение изделия к водяному насосу.
  3. Шлифовка, грунтовка и окраска внешней стороны.
  4. Теплоизоляция. Для этого следует использовать пенопласт. Его толщина должна составлять 10 см, а плотность – 25 кг/м³. Его приклеивают к корпусу. Альтернативой является минеральная вата с плотностью 135-145 кг/м³.
  5. Монтаж лицевого материала. Многие схемы предусматривают использование оцинкованного листа, ДВП или фанеры.

После можно приступать к подключению термоаккумулятора к котлу.

poluchi-teplo.ru

Теплоаккумулятор (буферная емкость) в системе отопления

Буферная емкость — полезнейший элемент в системе отопление с твердотопливным котлом и с электрическим котлом. Но если теплоаккумулятор подключить не правильно, то он не будет выполнять свои функции как положено.

Аккумулятор тепла для системы отопления (Буферная емкость) представляет из себя большую емкость наполненную теплоносителем и подключенную в схеме между котлом и радиаторами.

Разберемся, зачем нужен теплоаккумулятор в системе отопления, в чем заключается особенность подключения буферной емкости, и какое объем потребуется.

Назначение теплоаккумулятора

Назначение теплоаккумулятора понятно из его названия – хранить в себе запас тепловой энергии. У твердотопливного котла действие периодическое. Температура теплоносителя на его выходе изменяется в зависимости от интенсивности горения и количества одновременно горящего топлива.

Удобно топить котел не чаще раза в сутки.
За одну топку он может выделить, к примеру, 100 кВт (30 кг дров или 13 кг угля при КПД 80%). Но такая энергия выделится за 3 – 4 часа, а нам нужно, чтобы она подпитывала систему отопления равномерно в течении 24 часов. Получается по 4 – 5 кВт. Сделать это поможет только буферная емкость.

Аккумулятором тепла в доме выступают сама система отопления, так как в ней немало жидкости – может быть 100 литров и больше. Также тепло хорошо аккумулируют тяжелые строительные материалы – цементнопесчаная стяжка, перегородки и стены из кирпича, бетона, шлакобетона.

В доме, где много тяжелых строительных материалов, где большая внутренняя теплоемкость, сохраняется особый комфорт из-за отсутствия резки скачков температуры и влажности. В каркасных домах сгладить дискомфорт призвана система вентиляции управляемая электроникой.

Чтобы поддерживать стабильную температуру на протяжении суток в холодное время при неработающем котле, одной внутренней теплоемкости дома будет мало, необходима буферная емкость.

Как применяется буферная емкость с электрическим котлом

С твердотопливным котлом все понятно, — буферная емкость нужна чтобы топить котел пореже.
Но зачем нужен теплоаккумулятор с электрическим котлом, который можно запрограммировать как угодно?

Ответ на вопрос заключается в ночном маленьком тарифе на электричество.

Если есть возможность подключить ночной тариф и достаточную электрическую мощность (трехфазное подключение), то отопление электрическим котлом будет оптимальным. Несмотря на повышенную стоимость электричества (даже ночной тариф! — 1,7 руб/кВт, для дров примерно 1,0– 1,3 руб /кВт) выбор в пользу электрокотла побеждает из-за самого комфортного пользования.

Буферная емкость накапливает энергию выработанную за ночь электрокотлом, а днем будет ее отдавать.

Можно ознакомится с выбором вида отопления для дома – что дешевле?

Как подключается буферная емкость

Лучше применить простую и надежную схему подключения буферной емкости.

На емкость подключаются два контура – с одной стороны котел с насосом. С другой стороны система отопления со своим насосом.

Правильное направление движения жидкости в буферной емкости сверху вниз (указано на схеме стрелкой). Тогда теплоаккумулятор будет нагреваться от котла, или, как говорят специалисты, — будет заряжаться. После выключения котла емкость будет остывать и отдавать разогретый теплоноситель на радиаторы и тепло на ГВС.

Но как этого добиться?
Достигается путем подбора производительности насосов. Как правило, контур котла короткий, поэтому при одинаковых насосах жидкость будет двигаться в емкости сверху вниз. Чтобы обеспечить в любом случае превосходство контура котла по производительности в систему всешжда вводят дроссельный кран, которым запирают контур отопления при необходимости.

Термометры и трехходовой клапан

Также в подключении радиаторов может быть применен трехходовой клапан с термоголовкой (на схеме не показан) который позволит забирать тепло из емкости понемногу в соответствии с настройками термоголовки.

Проверить же в каком направлении движется жидкость по емкости – снизу вверх или сверху вниз, можно с помощь термометров, установленных с двух сторон емкости на обратке. Некоторые теплоаккумуляторы снабжены градусниками.
Температура на обратке котла должна быть несколько больше, чем на обратке отопления. Тогда буферная емкость будет заряжаться.

Змеевик внутри буферной емкости обеспечит нагрев воды для горячего водоснабжения. Отдельный бойлер для ГВС не нужен.

Крайне важно, оградить твердотопливный котел от холодной обратки, ведь остывшую емкость не быстро разогреть, а также необходимо прекращать циркуляцию, когда котел погаснет. В противном случае он быстро охладит жидкость через свой теплообменник, ведь продувка на дымоход идет постоянно. Как подключить котел, чтобы он работал в оптимальном режиме – читайте на данном ресурсе.

Какой объем аккумулятора тепла выбрать

В подборе объема теплоаккумулятора для системы отопления важны не столько расчеты, сколько опыт эксплуатации и здравый смысл.

Весь нюанс выбора объема буферной емкости в том, что она стоит не мало, а дней с пиковыми холодами совсем не много.
Поэтому разумней не устанавливать емкость на 3 тонны, которая весьма дорогая, а в сильные морозы протопить несколько раз. Да к тому же и нагревать 3 тонны весьма долго, отопление получится не комфортным.

Практика показала, что оптимальным объемом, обеспечивающий достаточный комфорт, является одна тонна на 200 м кв. площади дома, если дом, конечно, утеплен как положено. Из этого расчета можно приблизительно принять: 100 м кв — 0,7 тонны, 300 м кв – 1,3 тонны.

Кстати, об утеплении – как утеплить дом, чтобы отопление было минимальным, читайте ЗДЕСЬ.

С буферной емкостью удобней использовать твердотопливный котел повышенной мощности, по принципу, — «Протопил один раз». Подбирается котел как минимум в 2 раза мощнее, чем по расчету теплопотерь. Если нужен на 15 кВт, — берем на 40 и не ошибаемся. Мощный твердотопливный котел, в отличие от других типов котлов всегда удобнее в эксплуатации.

Остается заметить, что сделать буферную емкость самостоятельно или пользоваться «самопалом» чаще не практичнее и не дешевле. Устройство сложное, требует защиты от коррозии, высокой теплоизоляции, правильного змеевика, лучшей циркуляции воды, и к тому же особой прочности. Так что думайте сами…

teplodom1.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
