Проводка в доме своими руками

Иметь качественную проводку у себя в доме означает обезопасить себя от риска пожара, который может возникнуть вследствие замыкания или от поражения электрическим током. А для того, чтобы выполнить работы по монтажу проводки своими рукам, нужно учитывать все нюансы этого дела.

• Начало работ ↓
• Схема электропроводки ↓
• Подготовка необходимых материалов и инструментов ↓
• Рекомендации по будущему монтажу проводки ↓
• Монтаж проводки ↓
• Монтаж наружной проводки ↓
• Установка розеток и выключателей ↓
• Правила безопасности ↓
• Ввод в эксплуатацию ↓
• Блиц-советы ↓

Начало работ

Первое что потребуется – схема электропроводки. Кроме того, при необходимости нужно провести демонтаж старых проводов. Предварительно обесточиваем сеть. И тут возникает вопрос: как проводить работы, если всё электричество будет отключено?

Можно прибегнуть к маленькой хитрости. До того, как все провода будут обесточены, устанавливается щит с требуемым количеством автоматов. Размещать его следует на высоту от 1,50 -1,70 м от пола. Управляющий щит комплектуется и подключается к счетчику проводом большого сечения. Это избавит основной кабель от нагрева при длительных нагрузках.

В магазинах можно найти уже укомплектованныей щит, в состав которого входит:

• Счетчик;
• Автоматы на 16 А или 25А;
• Клеммник для качественного и прочного соединения;

При покупке готового узла экономится время на сборку.

После сборки и установки управляющего щита на автоматы временно устанавливают нужное количество наружных розеток, которые и будут точками питания.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Сечение жил, мм	Медные жилы проводов и кабелей				Сечение жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220 В		Напряжение 380 В			Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5	2,5	22	4,4	19	12,5
2,5	27	5,9	25	16,5	4	28	6,1	23	15,1
4	38	8,3	30	19,8	6	36	7,9	30	19,8
6	46	10,1	40	26,4	10	50	11	39	25,7
10	70	15,4	50	33	16	60	13,2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	70	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1
35	135	29,7	115	75,9	50	135	29,7	110	72,6
50	175	38,5	145	95,7	70	165	36,3	140	92,4
70	215	47,3	180	118,8	95	200	44	170	112,2
95	260	57,2	220	145,2	120	230	50,6	200	132
120	300	66	260	171,6

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Подготовка необходимых материалов и инструментов

Когда все расчёты сделаны и проверены нужно подготовить инструменты, которыми будет проводиться работа.

Из электрического инструмента понадобится:

• Дрель или перфоратор с коронкой для вырезания отверстий под розетки, выключатели;
• Штроборез – предназначен для прорези штроб по стене;
• УШМ с диском по бетону;
• Тестер – для проверки работоспособности электроприборов;
• Удлинитель.

Также для выполнения работ потребуется ручной инструмент:

• Плоскогубцы;
• Кусачки;
• Отвертка индикатор;
• Прибор для снятия изоляции с проводов.

После того, как схема электропроводки в доме готова, требует подсчитать нужное количество материала:

1. Количество автоматов выключателей. В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат. Для автоматов нужен шит. Место их крепления.
2. Количество кабеля, которое нужно для выполнения всех работ. Следует учитывать тот факт, что любая проводка прокладывается поверху стены, отступая от потолка 15 см, а розетки или выключатели устанавливаются понизу или середине, вследствие чего образуются опуски. Это необходимо помнить при расчётах кабеля.
3. Количество коробок для разводки. Предназначены для установки в местах присоединения кабелей.
4. Количество чашек под выключатели или розетки, они нужны для удобства крепления приборов.
5. Выключатели, розетки, приборы освещения.
6. Соединительные клеммы, изолента разных цветов.
7. Гофра.
8. Клипсы для крепления.

В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат

Рекомендации по будущему монтажу проводки

Прежде чем начинать работы нужно определиться с видом укладки. Монтаж может быть как скрытый, так и наружный. Отличие между этими видами прокладки состоит в том, что наружную укладку проводов применяют только тогда, когда скрыть ее не представляется возможным, или же эксплуатация проводов внутри стен запрещается.

Примером может послужить дом, который полностью выполнен из дерева, где всю разводку проводников нужно монтировать только снаружи, чтобы избежать пожара при замыкании. В исключительных случаях такой вид монтажа применяют как элемент декора.

Вся проводка должна прокладываться по некоторым правилам. Основная магистраль должна проходить по верху стены на расстоянии 15 см от потолка. Сечение этого провода всегда должно быть больше сечения опусков. Минимальное расстояние от опуска до дверного проема, угла или окна должно быть не меньше 15 см. Все соединения кабеля должны проводиться строго в коробках разводки. Поврежденный кабель не рекомендуется укладывать в штробу.

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Монтаж наружной проводки

При наружном монтаже нужно помнить, что все приборы должны соответствовать такому типу прокладки. Например, все розетки и выключатели должны быть наружного крепления. В помещении, где будет производиться монтаж, с помощью мела начертить на стенах схему прокладки.

Все проводники, которые укладываются наружным способом, должны быть в гофре. Кабель затягивается в гофр и отрезается по заданным частям, крепится на стену с помощью клипс. В первую очередь, должен крепится основной проводник, затем в точках, где будут опуски, крепятся распределительные коробки. В указанных точках устанавливаются выключатели и розетки, от которых в свою очередь крепятся опуски.

Установка розеток и выключателей

Для подключения розеток и выключателей нужно предварительно ознакомиться с их конструкциями. Установка наружных приборов значительно отличается от внутренних прежде всего особенностью крепления.

Для наружных розеток и выключателей требуется открутить фиксирующие болты передней крышки и затем ее снять. Под крышкой покажется два отверстия для фиксации на поверхности. Крепить можно на саморезы или дюбеля. После крепления нужно подключить прибор и поставить крышку на место.

Крепление внутренних приборов значительно отличается. Надежное фиксирование происходит за счет боковых лапок, которые при закручивании винтов раздвигаются по бокам и надежно фиксируют прибор в чашечке.

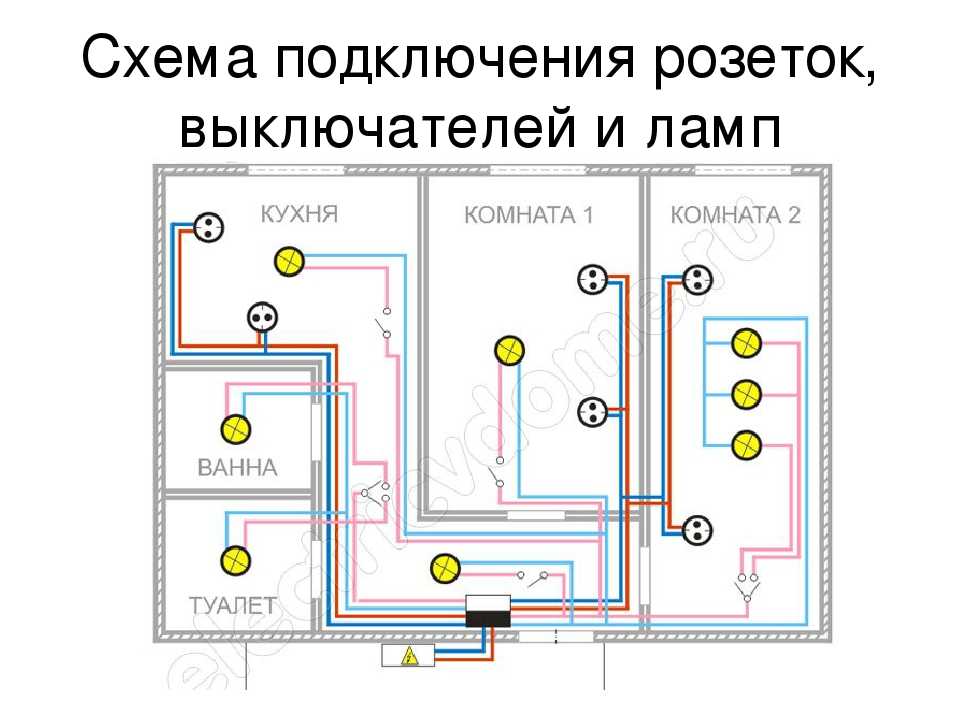

Пример схемы электропроводки

Правила безопасности

При самостоятельном монтаже проводов могут делаться незначительные ошибки из-за которых невозможна эксплуатация сети:

1. Сечение проводника – это не его диаметр. Много случаев, когда диаметр воспринимают за сечение или наоборот, тем самым уже на первых шагах создания схемы делается ошибка. В результате неправильных расчетов проводка греется или перегорает.
2. Самостоятельная установка автоматов рассчитанных на большой ток. Такие манипуляции категорически запрещается делать. Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.
3. Замуровывание скруток в стену без распределительной коробки. Это может привести к выходу из строя части проводки, так как провода окисляются и перегорают.
4. Скручивание проводов из разного материала. Это такие скрутки запрещается делать. Из-за разности металлов происходит быстрое окисление, в результате чего происходит перегорание.
5. Плохой контакт – это причина множества бед. При плохом контакте на приборе он начинает нагреваться в результате происходит его расплавление. Во время монтажа зажимать провода нужно хорошо.

Ввод в эксплуатацию

Подключать к электричеству комнату можно только тогда, когда все провода уложены на свои места и закреплены. Все разводочные коробки должны быть при этом закрыты и скрутки в них обжаты и изолированы. Установлены выключатели и розетки.

Работоспособность всей схемы проверяется путем проверки каждой отдельно взятой розетки. Это можно сделать с помощью тестера или подключая нагрузку. Выключатели проверяются на размыкание. Автоматы проверить невозможно, так как они срабатывают при коротком замыкании.

При подключении всех магистральных проводов к щиту просматривается соединения проводов, а также их крепление.

Блиц-советы

• Кабель в стене можно искать при помощи специального прибора, который это делает за короткое время, тем самым сокращая работу.
• При самостоятельном монтаже проводки не следует забывать про заземление, и если его в доме не существует, то его требуется сделать.
• Все кабеля необходимо подключать по цветам, это значительно упростит ориентировку при монтаже.
• Выпиливая штробы, нужно четко соблюдать вертикальность или горизонтальность.

Как провести проводку в доме своими руками?



Строительство частного дома всегда сопровождается многочисленными сложностями. Для создания любых коммуникаций нужен проект. Так и с кабелями питания и всеми электроприборами.

Проект (Схема) не только позволяет правильно рассчитать нужное количество материалов. Также станет удобным пособием по ремонту электрики, если вдруг возникнет какой-либо сбой и потребуется найти повреждение.

Но как правильно провести проводку в доме, чтобы она прослужила долго и не представляла собой опасность через 30 лет?

Содержание

Проектирование и расчет материалов

Перед тем, как провести проводку в доме, необходимо подобрать нужные материалы. Вам принадлежит все электрохозяйство после счетчика включительно. К устройству учета, то есть в вводной щиток по стандартам прокладывают кабель СИП 2 или СИП 4  зависимости от планируемой потребляемой мощности. Если энергопотребление составит свыше 8 кВт на один дом, то следует подвести трехфазную линию и соответствующий при он учета. До 8 кВт будет подведен провод СИП 2. Оба имеют жилы с площадью поперечного сечения 16 кв. м. Такого кабеля с запасом хватит на все нужды.

При современном строительстве ввод в дом монтажом на отдельном столбе распределительного щитка, натуги которого будут расположены все необходимые защитные устройства: УЗО и автоматы на разные линии. От него выполняют отвод по участку отдельным кабелем на гараж, баню, бытовку, погреб, уличный туалет и другие строения. Уличное расположение удобно и безопасно, в случае возникновения аварийной ситуации в доме не начнется пожар.

Уличная и домовая сеть – выбор типа кабеля

До вводного счетчика прокладывают кабель СИП 2 или СИП 4. Он имеет алюминиевые жилы в одинарной изоляции. После вводного щитка рекомендуется использовать медный провод ВВГ 3х6 мм кв. Кабель вводится в распределительный щиток, где установлен счетчик, если его нет в наружном блоке.

В щитке находятся защитные устройства и предохранители:

• УЗО – устройство защитное отключающее. Оно осуществляет экстренное отключение от сети, если возникает минимальная токовая утечка в 30 мА.
• Автоматы 10А – к ним подключают линии освещения.
• Автоматические выключатели 16 А – от них питают приборы с мощностью до 4 кВт.
• Защитные автоматы 25 и 35 А – к ним подключают мощные нагревательные приборы до 7 кВт.

Соответственно, для люстр и прочих световых приборов достаточно использовать кабель ВВГ 3х1 или 3х1,5 мм кв. Нагрузку до 4 кВт подключают кабелем ВВГ 3х2,5. Электрические котлы и печи подключают проводом ВВГ3х3,5.

Правильный выбор мощности кабеля гарантирует безопасную эксплуатацию электрики во всем диапазоне потребляемых мощностей. Существуют два варианта схем подключения электрической проводки в частном доме:

1. С главным щитком на улице, в котором также находится прибор учета электрической энергии.
2. На улице располагается только опломбированный автомат, а счетчик находится в доме в распределительном щитке.

При правильном расчете характеристик и выборе подходящих материалов срок службы электрической проводки может быть более 50 лет, за исключением мест соединения разных ветвей.

Составление схемы прокладки кабеля внутри дома

При составлении схемы нужно учитывать количество потребителей. В каждой комнате должно быть ровно столько розеток, сколько к ним будет постоянно электрических устройств и плюс одна-две дополнительных. Очень часто люди при составлении схемы ошибаются, из-за чего приходится добавлять розетки, которые не были спланированы в конкретном месте.

Есть несколько правил размещения электрических точек:

1. Располагайте розетки не ниже 150 мм от уровня пола, чтобы при мытье последнего не повредить устройство. Оптимальным является уровень 300-350 м.
2. Электрические точки не должны быть расположены от угла ближе, чем на 300 мм. Так будет проще клеить обои и выполнять отделку.
3. Также расстояние в 150-300 мм должно соблюдаться при размещении выключателей возле дверного проема.
4. Прокладка кабеля в штробах или наружным способом в доме из бревна, учитывайте высоту его размещения. Лучше провести провод под потолком на 150 мм ниже его уровня или опустить на уровень розеток. Так он будет меньше выделяться и удобнее производить подключение точек.

Пошаговая инструкция по монтажу электропроводки в частном доме

Далее, будет представлена инструкция о том, как сделать проводку самому в доме. Порядок действий зависит от нескольких факторов:

1. Составление проекта согласно нуждам заказчика.
2. Выбор материалов и комплектующих.
3. Разметка путей прокладки проводки и мест монтажа электрических точек.
4. Изготовление штроб и сверление отверстий для протяжки кабеля между этажами в деревянном доме.
5. Прокладка кабеля и установка электрических приборов.

Проект

Под проектом подразумевается точная схема, на которой расположены все компоненты электрики.

Для нового дома план должен разрабатываться специальным проектным бюро и утверждаться начальником по электрический и пожарной безопасности. В любом случае он разрабатывается с учетом требований заказчиков. Также его можно составить самостоятельно, отдав в проектный отдел на утверждение. Если в нем нет противоречий, то он будет согласован и можно приступать к работе. Если дом находится в реконструкции, то проект не требуется. Создавайте схему для себя.

Выбор материалов

Для прокладки электрики на даче, в гараже или летнем домике также проект не требуется. Работы выполняются так, как будет удобно пользоваться приборами и освещением. Если на руках будет электрическая схема, то проще произвести расчет количества проводки, розеток, соединительных коробок и прочих компонентов. Необходимо сложить длину всех отрезков и добавить несколько м в запас. При выполнении прокалки кабель не всегда будет прямо ложиться в штроб. Небольшой запас поможет сделать это эстетически грамотно и аккуратно.

Количество распределительных коробок выбирают по количеству выключателей, потому что в них располагаются соединения на светильник и кнопку. Розетки обычно подводят напрямую к щитку, чтобы можно было ими отдельно управлять и при надобности отключить.

Разметка и изготовление каналов

На следующем этапе нужно выполнить разметку прокладки электрической проводки. Сделать это можно при помощи рулетки и ровной рейки, обычного или лазерного уровня, кому как удобно. Разметка исключит вероятность допущения ошибок при выполнении этой работы.

После разметки приступают к изготовлению каналов. Они нужны в домах или иных строениях, стены которых выстроены из бетона, кирпича или блоков. Если стены из бруса или дом построен по каркасной технологии, то проводку монтируют поверхностным монтажом и прокладывают в коробах. Если имеется обшивка, например, из ГКЛ или вагонки, то провода можно пропустить под ней.

Монтаж электрических точек

Новичков интересует вопрос, как правильно проводить проводку в частном доме? Обычно для новых строений имеет проект. Если дом или квартира старые, то никакого проекта нет в помине. В таком случае действуют по фактическому состоянию дел. Для себя и на будущее лучше нарисовать проект, чтобы в дальнейшем можно было быстро найти кабель и отключить его в случае аварии.

Способ монтажа зависит от типа строения:

1. Дом из кирпича, бетона или блоков. Делаются штробы, и в них укладывается кабель, его следует продеть в огнезащитную гофрированную трубу. Она предотвратит горение в случае возникновения короткого замыкания или перегрузок. Труба закрепляется к стене в каналах клипсами или хомутами.
2. Каркасный. В стене есть пустота, где находится утеплитель. В этой зоне можно проложить кабель. Обязательно используйте огнезащитную гофру. В зоне выхода к розеткам или выключателям ее следует закрепить. При необходимости в эту же трубу можно будет просунуть другой кабель.
3. Кирпичные стены обшиты гипсокартонном. В таком случае нужно разметить место прокладки кабеля и дополнительно закрепить лист к стене в этой зоне. Затем в нем прорезается паз для укладки кабеля. Место заделывается с использованием малярной сетки.
4. Дом и бруса или бревна. Не знаете, как лучше проводить электрическую проводку в таком строении? Делать это безопаснее в коробе. Наружный монтаж не только проще. Если в каком-либо месте провод перегорит от перегрузки, то его будет просто заменить. Короба продаются любых оттенков.

Подключение электрических компонентов

На последнем этапе осуществляется подключение проводки к электрическим компонентам.

Процесс несложен, при его выполнении нужно придерживаться следующих рекомендаций:

1. При выполнении соединений в распределительных коробках не жалейте провод, лудите по 2-3 см для лучшего контакта при скручивании. Опытные мастера советуют выполнять спайку. Такое соединение никогда не окислится и не разорвется. Если делаете скрутку, то
   изолируйте место соединения хорошей ПВХ или битумной изолентой.


   Также можно использовать специальные зажимы на 3 провода. Они оснащены защелками, благодаря которыми выполняется быстрое соединение.

2. При подключении к электрическим точкам, розеткам, выключателям и светильникам, рекомендуется оголять провод на 10 мм. Этого будет достаточно, чтобы надежно зажать проводник винтом в клеммнике.
3. При соединении кабеля в щитке, проложите его с запасом и укладывайте по краю пространства. Обычно опытные электрики сначала соединяют землю, затем нулевой и потом фазный провода. Важно, чтобы между ними было достаточно пространства для исключения короткого замыкания при повышении влажности.

Видео инструкция

Если вы не знаете, как лучше выполнять прокладку кабеля в доме, гараже, дачном домике или иной постройке, то посмотрите видео. Мастер осуществляет монтаж от проектирования до подключения и рассказывает обо всех нюансах.

11 января 2022

Задать вопрос эксперту

Поделиться статьей:

Статьи по теме

Читайте также

Новые статьи

Самые популярные статьи

Самые обсуждаемые статьи

монтаж электропроводки, открытый или скрытый

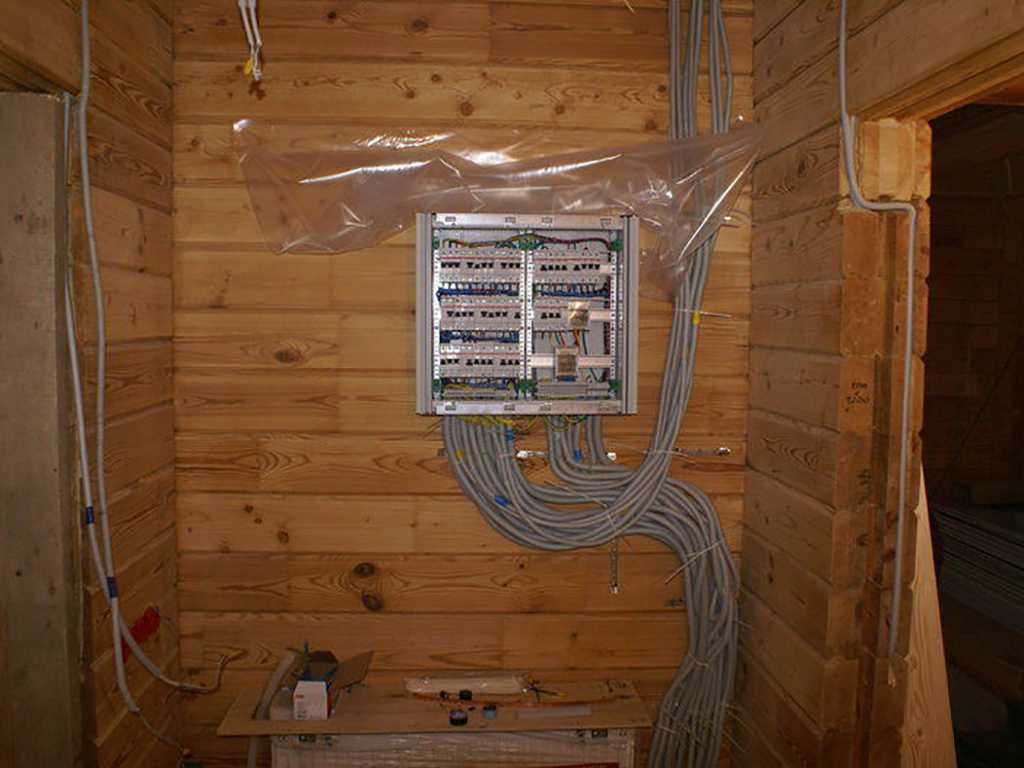

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

• 1 Требования к электропроводке в деревянном доме
• 2 Правила
• 3 Подготовка проекта электроэнергии
  • 3.1 Выбор кабеля
  • 3.2. Выбор устройств и автоматики для переключателя
• 4 Шаг проводки за шагом
  • 4.1 Установка коммутатора
  • 4.2 Организация заземления
  • 4.1. 4.3 Ввод силового кабеля в помещение
  • 4.4 Прокладка кабелей и их подключение
  • 4.5 Установка выключателей и розеток
  • 4.6 Способы прокладки открытой проводки
  • 4.7 Скрытая электропроводка в деревянном доме
• 5 Ошибки при монтаже
• 6 Проверка электропроводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию — быть безопасной . Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете устранить риск возгорания, если будете соблюдать основные требования:

1. Правильный подбор материалов.
2. Надежная изоляция.
3. Возможность автоматического отключения питания.
4. Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температур.

При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для щита

Цель подбора устройств автоматики защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

• разработка проекта и определение суммарной мощности оборудования;
• Выбор кабелей, устройств автоматизации и электроприборов;
• Электроснабжение, подключение автоматических выключателей, электросчетчиков;
• установка электрощита;
• внутренняя проводка;
• установка розеток, выключателей, светильников;
• системный тест.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме можно выполнить несколькими способами:

1. В гофротрубу из ПВХ;
2. В металлическом шланге;
3. В трубах или каналах из ПВХ;
4. На кронштейнах;
5. На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

• Изгиб или ослабление питающего кабеля;
• Крепление провода к деревянной конструкции, что запрещено правилами;
• Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
• установка распределительного щита слишком близко к месту ввода силового кабеля;
• Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей. Надежность электросети должна быть максимальной, так как электропроводка требует повышенного внимания и регулярного контроля.

Статьи по теме:

Как своими руками штробить стены под электропроводку

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электропроводки. Установка розеток и выключателей в местах, где их раньше не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не угрожали пожарной безопасности, их рекомендуется спрятать в стене. Для новых веток домашней электросети требуется проточка, и если вы не хотите тратиться на услуги профессиональных электриков, вам придется делать это самостоятельно. В этой статье мы разберемся, как отшлифовать стены под электропроводку, осветим нюансы этой процедуры, а также ответим на вопрос, какие инструменты для этого лучше всего подходят.

Содержание

• Разрезка стен для прокладки проводов: основные нюансы
• Разрезка стен из газобетона и кирпича
• Разметка стен и подготовка к работе
• Какой инструмент лучше всего подходит для прокладки стен?
  • Рубка стен молотком и зубилом
  • Как сделать штробу перфоратором?
  • Вырубка стен шлифовальной машиной
  • Электронарезка пазов штроборезом
• Вывод

Разрезка стен для прокладки проводов: основные нюансы

Прежде чем чеканить стены своего дома для прокладки электропроводки, необходимо взять в руки карандаш, лист бумаги и составить подробный план электропроводки, в котором будет предусмотрено размещение всех электрические элементы — от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и выбирать тот инструмент, который лучше всего подходит для обустройства паза для электропроводки.

Разводка электрических проводов в стенах зданий регулируется строительными нормами и правилами, которые необходимо изучить хотя бы в ознакомительных целях, так как их несоблюдение может привести к нарушению электробезопасности при выполнении работ. Общие положения этих документов следующие:

• Стенка для прокладки проводов должна быть прорезана таким образом, чтобы паз был направлен строго вертикально или горизонтально.
• Вертикальная штроба должна находиться на расстоянии не менее 0,1 м от проемов в стене.

Расстояние от электрического паза до газовой магистрали должно быть не менее 0,4 м.

• Горизонтальный паз должен находиться на расстоянии не менее 0,15 м от потолка.
• Глубина и ширина канавки не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
• Проводка не должна иметь много изгибов на пути кабеля к электрическим компонентам от распределительных коробок. Не рекомендуется использовать более одного углового перехода.
• Закладывать горизонтальные пазы в несущих стенах запрещается.

Схему разводки необходимо составлять, руководствуясь вышеизложенными правилами – это позволит провести ее в соответствии с действующими нормами и без нарушения требований техники безопасности. Когда электропроводка спланирована, можно переходить к следующему этапу работ, на котором стены разводятся под электропроводку своими руками.

Перегородки из газобетона и кирпича

Газобетон очень прочен, поэтому использование зубила и молотка для работы с ними вряд ли является разумным решением. На вопрос — как выдолбить бетонную стену — можно ответить: лучше всего штроборезом. Он позволит без пыли, с минимальными затратами времени и труда вырезать в стене паз для проводки. Но если у вас, как и у большинства обычных владельцев, нет такой возможности, воспользуйтесь перфоратором или болгаркой.

Кирпич – самый удобный материал для этой работы. Смесь цемента и песка, которая используется для скрепления элементов кирпичной стены, легко выбивается даже зубилом и молотком, поэтому устроить горизонтальный паз не получится. занять много времени. А вот пробивать вертикальный паз будет сложнее, так как в этом случае вам придется работать непосредственно с кирпичами.

Разметка стен и подготовка к работе

Перед началом погони необходимо выяснить, нет ли на планируемом маршруте скрытых электрических кабелей. Сделать это можно с помощью специального прибора – локатора, который быстро определит местонахождение провода. Это позволяет избежать риска защемления инструмента кабелем под напряжением во время работы.

После этого на стене необходимо сделать разметку по маршруту закладки будущего паза.

Разметку следует начинать от распределительной коробки, а затем вести ее к местам будущей установки электроприборов (розетки, светильники, выключатели).

Прежде чем долбить стену, возьмите влажную тряпку и застелите ею дверные проемы, чтобы пыль не разлеталась по комнате.

Какой инструмент лучше всего подходит для долбления стен?

Вы можете сделать стробоскоп, используя следующие инструменты:

• Зубило и молоток. Это самый старый и дешевый метод, однако он связан с большим количеством времени и сил.
• Перфоратор, перфоратор. Прокладка паза этим инструментом в бытовых условиях производится чаще всего.

• Электрическая шлифовальная машина. Этот агрегат позволяет сделать максимально ровную канавку, но в то же время его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Это самый простой и удобный способ долбления стены под электропроводку этим инструментом, но люди, работа которых не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены устройства и узкой области применения. использовать.

Порядок этой операции одинаков, независимо от того, какой инструмент вы выбрали для работы.

Рубка стен молотком и зубилом

Как было сказано выше, не стоит пытаться прорезать канавку для электропроводки в бетонной стене этими инструментами – такая работа будет очень долгой и утомительной. Но с ними вполне можно справиться и кирпичной стеной. Эта процедура выполняется в следующем порядке:

• Используйте долото, чтобы углубить верхний и нижний края маркировки.
• Проведя зубилом поперек будущего паза и ударив по нему молотком, выбейте верхний слой сердцевины паза.
• Снимая слои по одному, углубить борозду на 2-2,5 см, проходя стамеской и молотком по всей ее длине.

Когда канавка готова, из нее необходимо удалить пыль и обработать грунтовкой. Когда он высохнет, уложите внутрь кабель, затем зашпаклевайте борозду (можно также заделать гипсом или гипсом).

Как сделать стробоскоп с помощью перфоратора?

Перфоратором можно как продолбить бетонную стену, так и сделать электропаз в кирпичной. Для этой работы предназначены специальные насадки, одна из которых называется широким шнеком, а другая лопатой. Процедура этой процедуры следующая:

• Перфоратором с широким сверлом просверлить по нанесенным разметкам отверстия глубиной 2-2,5 см. Расстояние между соседними отверстиями должно быть 1-1,5 см.
• Заменить насадку на перфораторе, установив вместо дрели шпатель.
• Сделайте борозды через все канавки. Провод влезет в него.

Подробнее про штробление перфоратором в видео:

Преимуществом этого метода является скорость работы. Недостаток в том, что перфоратор не позволяет сделать ровный паз, а сделанный паз будет иметь рваные края.

Шлифовка стен шлифовальной машиной

С помощью этого инструмента можно легко сделать электропаз в любой стене – бетонной, кирпичной, штукатурной. Для этих работ на болгарку надевается диск с алмазным напылением. Резка производится в следующем порядке:

• С помощью болгарки сделать в стене два параллельных пропила по всей длине отмеченной разметки. Глубина линий разреза и расстояние между ними должны быть примерно одинаковыми – 2-2,5 см.
• Перфоратором удалить из образовавшегося паза центральную часть. Если у вас нет перфоратора, вы можете использовать молоток и зубило.

Преимущество этого метода в том, что у полученного строба почти идеально прямые края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не закрывала всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса возле среза.

На видео пример чеканки с поливом:

Электрическая нарезка пазов штроборезом

Этот инструмент выглядит как усовершенствованная шлифовальная машина. Он оснащен двумя алмазными дисками, которые можно зафиксировать на нужном расстоянии друг от друга. Они закрыты кожухом, препятствующим разлету пыли по помещению и предотвращающим биение чеканной фрезы о стену.

Регулировка положения дисков, предусмотренная конструкцией устройства, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, корпус инструмента снабжен отводом, к которому во время работы подключается пылесос. Таким образом, образующаяся во время работы пыль будет попадать прямо в мешок для мусора, что позволит содержать помещение в чистоте.

Пазовая фреза позволяет вырезать в стене паз в кратчайшие сроки, к тому же без пыли, после чего остается только удалить из него керн. Как и в случае с болгаркой, это можно сделать перфоратором, либо молотком и зубилом.

О работе штроборезом в видео:

Вывод

В этом материале мы разобрались, как правильно разрезать стену в помещении под электропроводку.
