Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими руками

Как построить камин своими руками

Содержание статьи

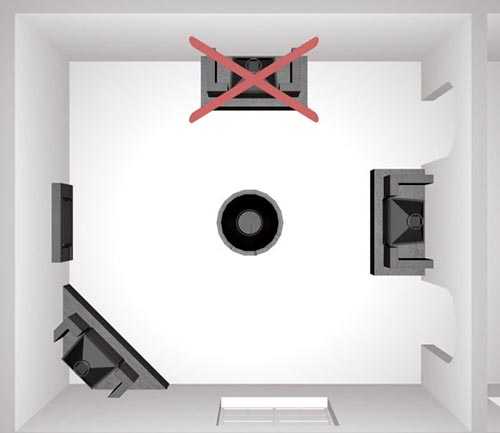

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для камина

Место для камина

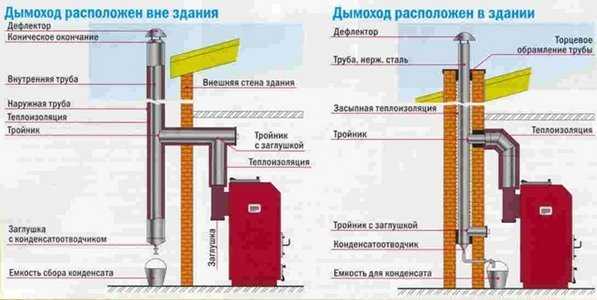

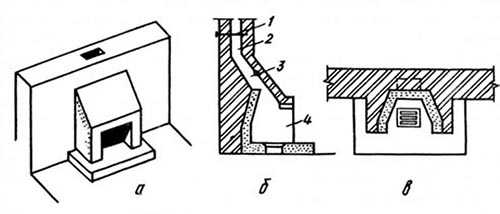

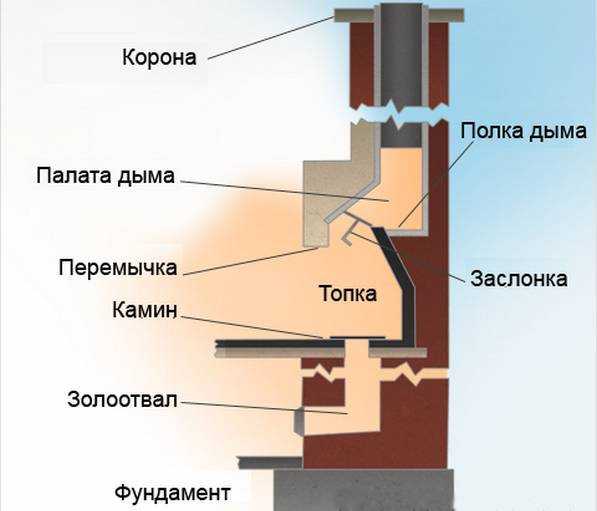

Дымоход камина

Дымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

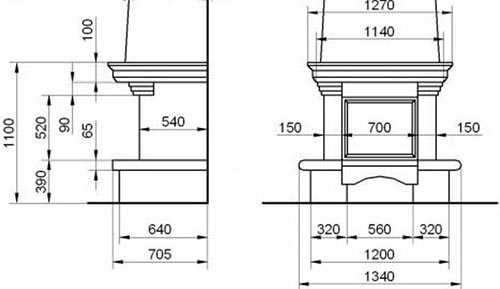

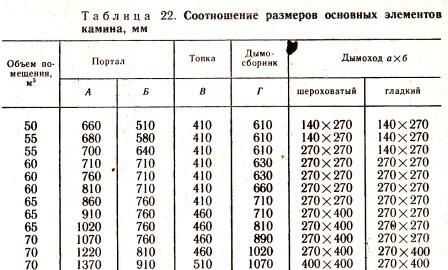

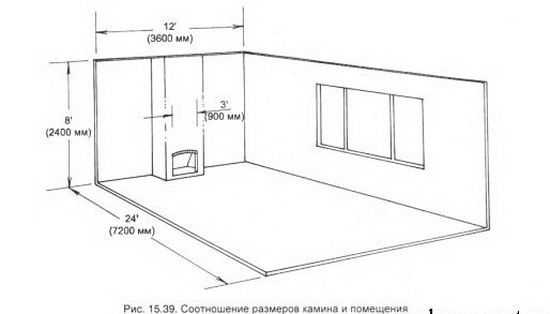

Соотношение размеров камина и помещения

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

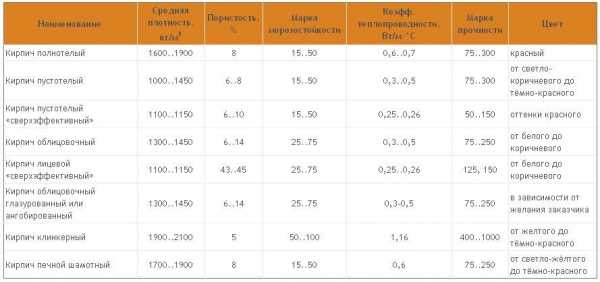

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпич

Шамотный кирпич

Шамотная глина

Шамотная глина

Дополнительно подготовьте следующее:

  • смесь для кладки кирпича;
  • 12-миллиметровый лист стекло-магния;
  • дымоход;
  • печную ленту для монтажа фурнитуры;
  • металлические уголки;
  • дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Основание камина

Фундамент под камин

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

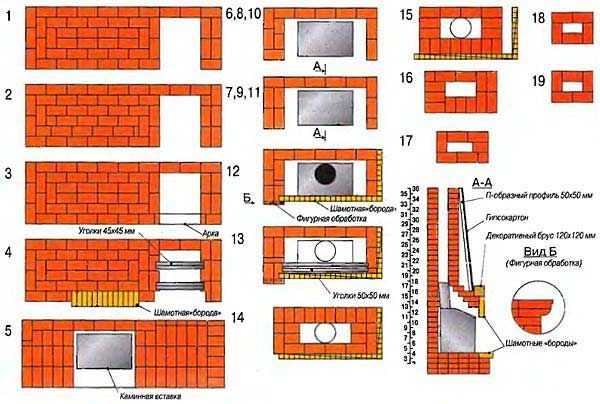

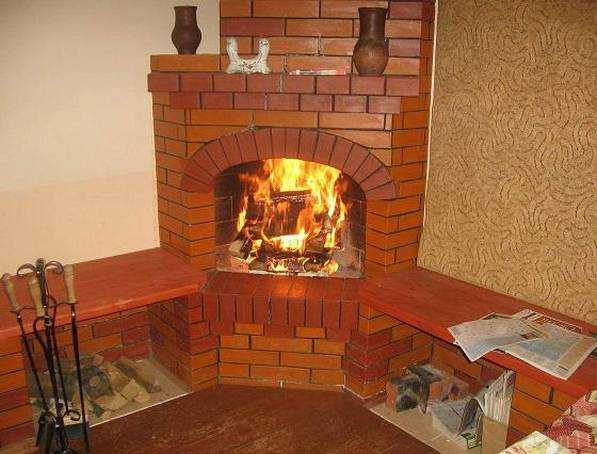

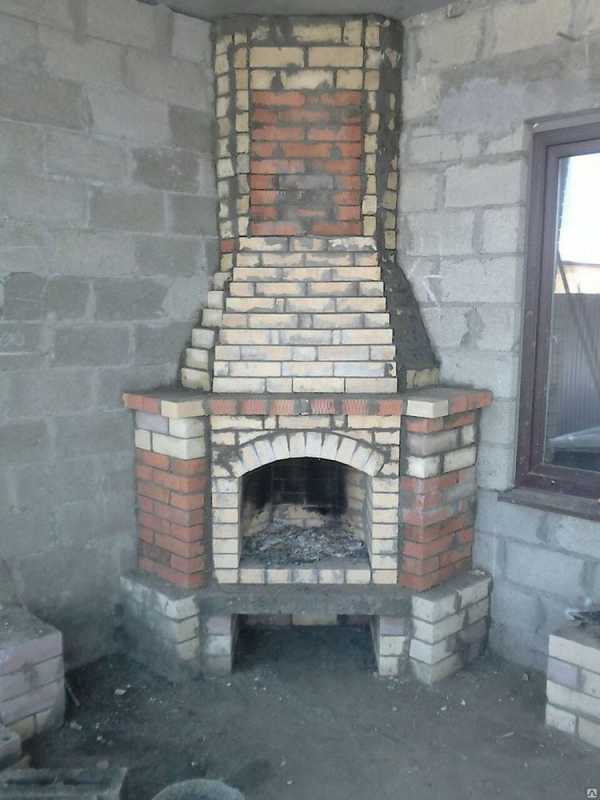

Схема укладки рядов для углового камина

Схема укладки рядов для углового камина

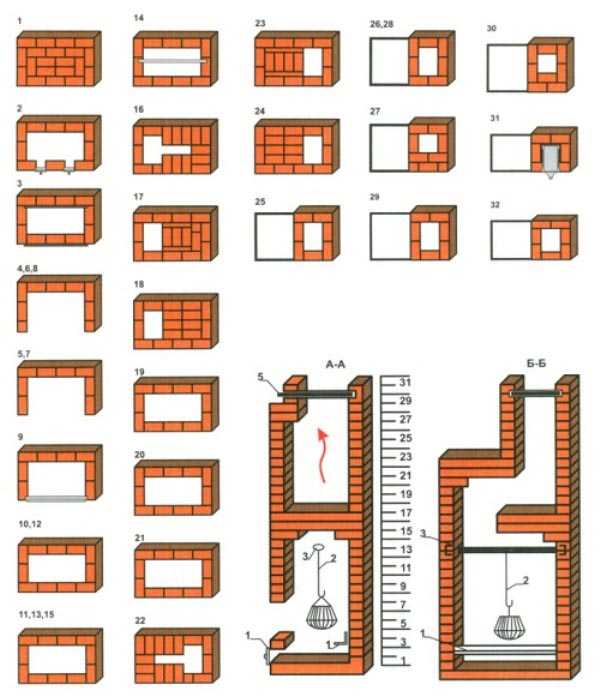

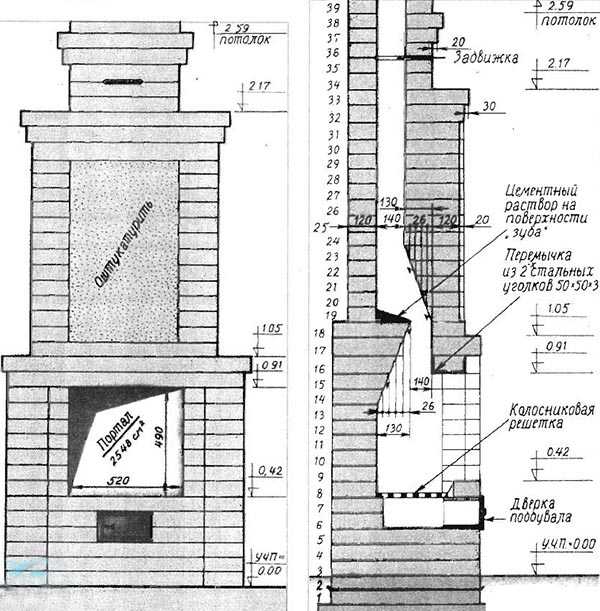

Порядовка английского камина

Порядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

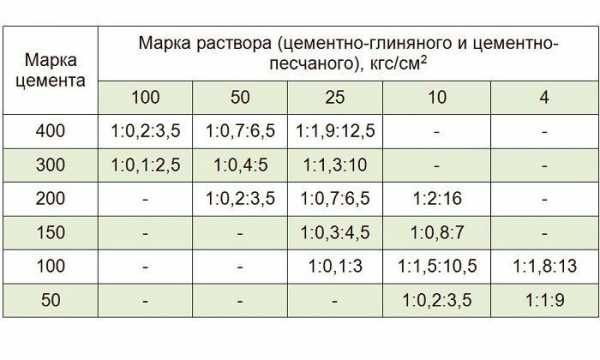

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

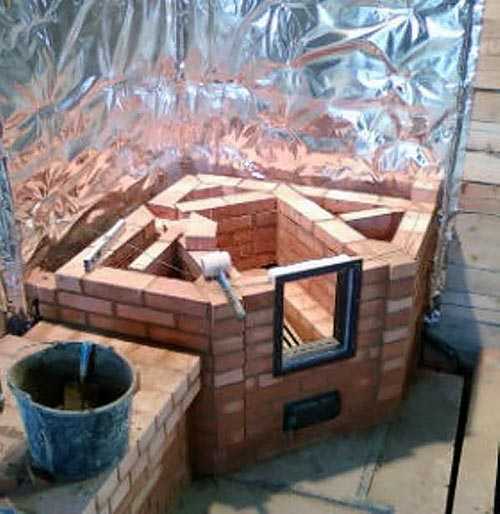

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

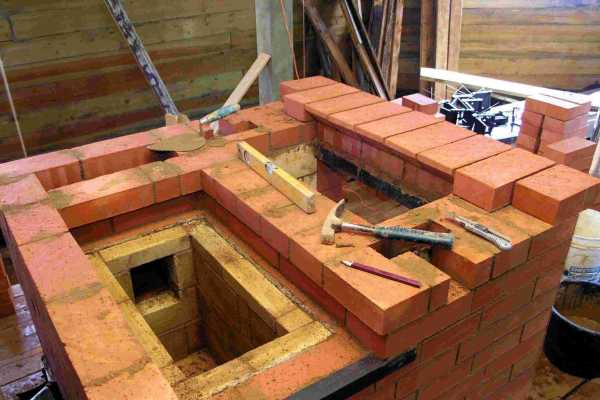

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

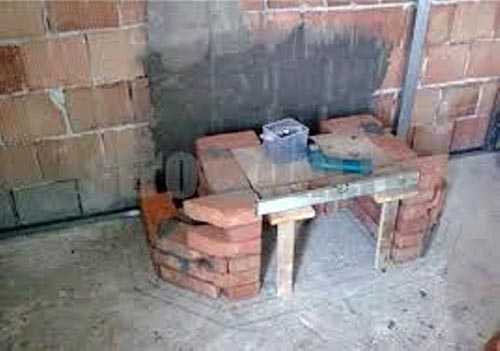

Кружало и опалубка для кладки арки подшестка

Кружало и опалубка для кладки арки подшестка

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

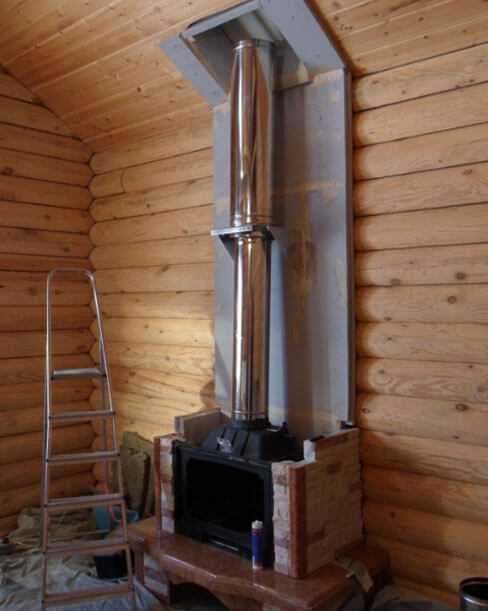

Дымоход камина

Дымоход камина

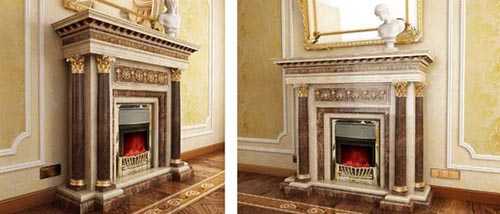

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.
    Отделка

    Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

stroyday.ru

инструкция от фундамента до топки

Посмотрите фотогалерею к этому материалу:

Некоторые до сих пор думают, что возвести домашний камин — это непосильная задача и требуется обращаться исключительно к профессионалам. Однако теперь это далеко не так. Камины для дома, по сути, являются упрощенной версией печей, разница между ними заключается в способе теплоотдачи. Он будет не только отапливать помещение, но и привносить в интерьер уникальность и изысканность. Давайте разберемся, как построить камин в доме своими руками.

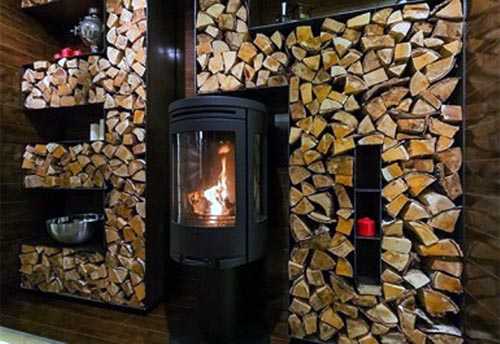

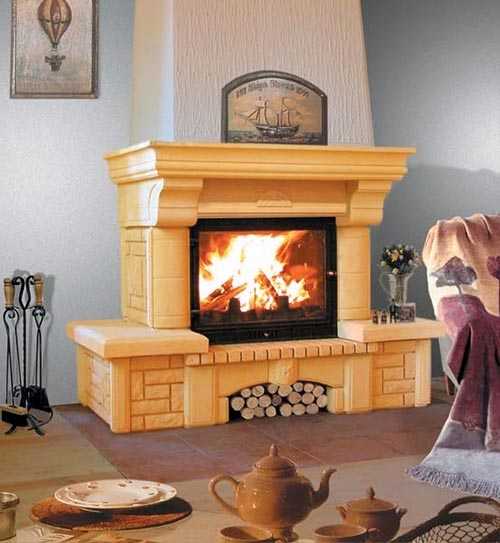

Дровяной камин в интерьере загородного дома или дачи. Оригинальное решение и отличное сочетание наполнения помещения теплом и изысканности дизайнерского решения

Многие владельцы частных домов и дач мечтают о камине, но не обладают достаточными финансовыми возможностями для приглашения специалистов. Некоторые отказываются от своей задумки, а другие ищут иные пути. Именно они задаются вопросом, как построить камин в доме своими руками. Давайте подробно рассмотрим тонкости возведения.

Видео: камин в доме — плюсы и минусы

Строительство камина можно разделить на несколько этапов:

  • Подготовительный этап.
  • Закладка фундамента.
  • Подготовка к осуществлению кирпичной кладки.
  • Кирпичная кладка площадки и портала.
  • Кладка дымоотводного канала.
  • Облицовка или отделка камина.

Прочитайте так же статью о вентиляционных решетках для каминов в дополнение к данному материалу.

Каждый этап важен. Давайте разберемся в тонкостях работы на них.

Подготовительный этап

Данный этап включает в себя:

  • выбор месторасположения камина;
  • расчет размера;
  • расчет количества требуемого материала и его покупку.

Выбор месторасположения для камина

Правильное расположение камина важно для хорошей теплоотдачи и отопления помещения

В большинстве случаев камин размещается в гостиной или спальне у несущей стены, которая располагается перед входом в дом. Но существует еще несколько вариантов, таких как: угловой, вмонтированный, отдельно стоящий камин. Важно следить за тем, чтобы он не мешал передвижению людей. Выбор типа и стиля камина зависит от наличия свободного пространства, а также от вкусовых предпочтений хозяина помещения и членов его семей. Камин, поистине, является центром сбора семьи и в интерьере его роль аналогична. Перед ним нужно расположить зону отдыха.

Советуем подробнее изучить материал про угловой электрокамин своими руками из гипсокартона в дополнение к данной статей.

Совет! Не следует размещать камин напротив окна, у внешней стены, так как тепло будет уходить на улицу. Также нужно помнить о безопасности. Искры от камина не должны разлетаться по комнате, а также следует избегать задымления помещения.

Советы по расчёту размеров будущего камина

Для этого потребуется:

  • наличие свободного времени;
  • листок бумаги в клетку;
  • простой карандаш или ручка.

Размеры каминов указываются на заранее построенном макете. При возведении данный параметр имеет не малое значение

Проведение замеров осуществляется в несколько шагов:

  • первоначально, следует определить размеры помещения, где будет устанавливаться камин для отопления дома;
  • нужно зарисовать его схематически на бумаге, применяя масштабирование;
  • после этого необходимо зарисовать схематически топливник;

Совет! Для качественного отопления следует ориентироваться на то, что топливник по размеру должен быть не менее одной пятидесятой части общего объема комнаты.

  • далее нужно определиться с глубиной портала для камина для обогрева дома. Для правильной организации теплоотдачи и не допущения задымления помещения следует ориентироваться на следующие параметры: 2 к 3 или 1 к 2;
  • после это нужно определиться с параметрами дымохода. Он должен иметь размер в 8 раз меньше площади, которую занимает топка;
  • размер дымоотводной трубы имеет немаловажное значение. Ее минимальный диаметр должен составлять 10 сантиметров, а средняя длина около пяти метров.

Что потребуется для возведения камина?

После произведения расчетов, построения чертежей нужно подготовить весь необходимый материал. Для возведения уютного, комфортного источника отопления помещения потребуется:

Разметка всех рядов кладки дровяного кирпичного камина. Создание подробного чертежа

  • кирпич полнотелый. Он является дорогостоящим, и приобретать его следует поштучно;
  • речной песок, размером от 0,2 миллиметра до 1,5. Он должен быть чистым;
  • цемент;
  • для возведения площадки потребуется щебень;
  • для кладки фундамента — арматура, длиной около 70 сантиметров, диаметр может варьироваться от 8 — 10 миллиметров. Количество зависит от размера, но в среднем нужно двадцать штук;
  • заслонка для дымоходного канала.

В дополнение к данной статье прочитайте про устройство уличного камина и добавьте статью в закладки.

Совет! Кирпич можно заменить на металл — это будет оригинальное дизайнерское решение.

Материалы, необходимые для возведения камина: кирпичи, раствор и другие. Их следует приготовить заранее, чтобы потом не отвлекаться

Давайте подробно разберемся, как построить камин в доме и с чего начать закладку.

Читатели считают данные материалы полезными:
  • Делаем настольный биокамин своими руками
  • Способ самостоятельного возведения кирпичного камина

Закладка фундамента

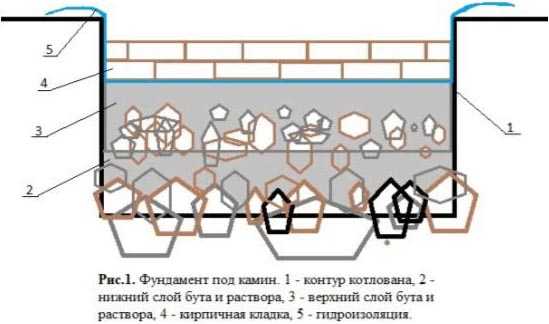

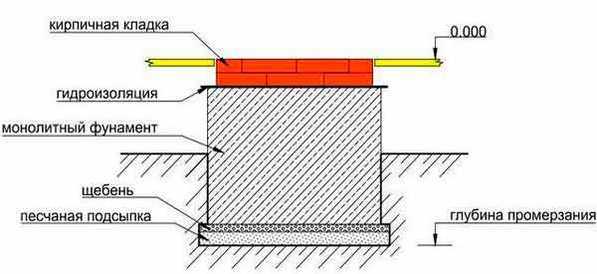

Схема фундамента под камин

Перед тем, как начать обустройство фундамента, следует учитывать, что он не должен быть на одном уровне с основанием дома. Следует учитывать то, что ширина должна выводиться относительно цокольного ряда, но со всех сторон нужно сделать припуски по пять сантиметров.

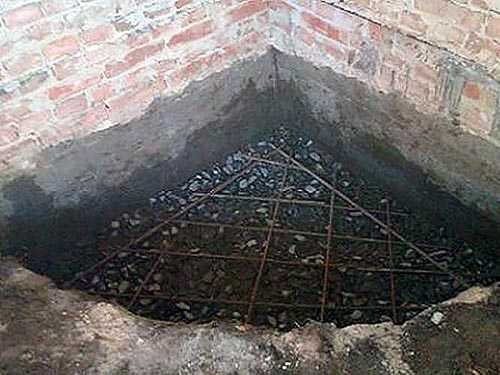

Яма, засыпанная щебнем под фундамент для камина. В данном случае представлена угловая модель. Действия аналогичны.

Шаги для закладки фундамента:

  • нужно выкопать котлован глубиной не менее шестидесяти сантиметров, а ширина должна превышать каминную кладку на пятнадцать;
  • дно выкопанного котлована следует засыпать щебнем и тщательно утрамбовать;

Совет! Для получения качественной кладки необходимо выровнять щебень, применяя уровень.

  • для фундамента следует подготовить опалубок. Доски для опалубки нужно просмолить и покрыть рубероидом, благодаря чему они будут меньше подвержены коррозии. Опалубок по высоте должен быть аналогичен фундаменту;

Опалубка для фундамента под камин. Изготавливается аналогично, как и для пристенного или встроенного, что для углового камина

  • приготовить смесь в соотношении 1 к з, где одна единица — цемент, три — песок. После чего ею нужно залить фундамент;
  • после заливки следует выровнять его и накрыть полиэтиленом.

Пример заливки фундамента для камина: далее необходимо дождаться, пока он просохнет.

Совет! Фундамент должен полностью просохнуть. На это потребуется от шести до семи дней, тогда гарантированно он будет выдерживать большие нагрузки: как температурные, так и весовые.

Подготовка к осуществлению кирпичной кладки

Кирпич и бетон — это самые лучшие материалы, широко применяемые для возведения камина. Кирпич перед кладкой следует подготовить, а именно, отбраковать все шероховатые, неровные экземпляры, а также имеющие трещины и сколы. Они должны обладать идеально ровной поверхностью.

Совет! Уровень прочности кладки можно повысить, если поместить на несколько минут кирпич в воду для того, чтобы из него вышел воздух.

Камины для частного дома — это отличный вариант для отопления, для этого потребуется глина. Ее нужно заранее приготовить. За два дня до кладки следует замочить глину в воде. На протяжении этого промежутка времени следует воду добавлять понемногу и вымешивать раствор. Должна получиться однородная масса.

Этот материал отлично дополнят следующие публикации:
  • Камин в деревянном доме: можно или нельзя устанавливать?
  • Как работает биокамин: рассмотрение конструкции и принципа действия

Возведение кирпичной кладки портала и площадки

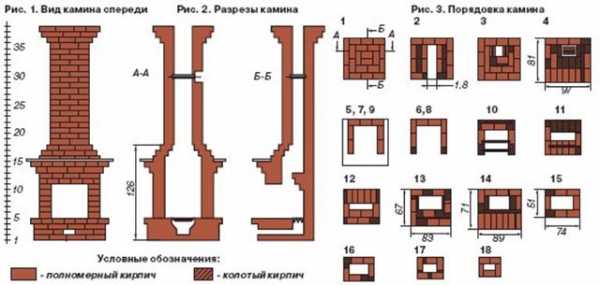

Пример кладки камина из кирпича своими руками. Порядовка. Один из самых простых вариантов

Когда материалы подготовлены, можно приступать к осуществлению кладки кирпича. Между фундаментом и кирпичом обязательно должен быть проложен рубероид в несколько слоев.

Кладка кирпича должна осуществляться ровными слоями, расположенными четко один над другим. Здесь главным помощником станет уровень. От аккуратности кладки будет зависеть внешний вид и полученный результат. Поверх слоя кирпичей следует класть глину. Нижние кирпичи кладутся на ребро. В выкладке также помогут уголки. Качество следует проверять на каждом ряду.

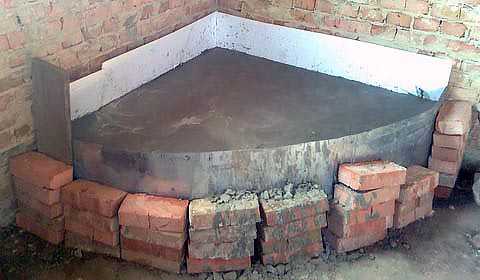

Перед тем как выкладывать сам камин, следует заложить площадку. Выполняется она исключительно из негорючих материалов и цементно-песчаного раствора. Чаще всего она имеет высоту примерно в 40 сантиметров и ширину в половину метра. Под нее обычно складывают каминное топливо и аксессуары.

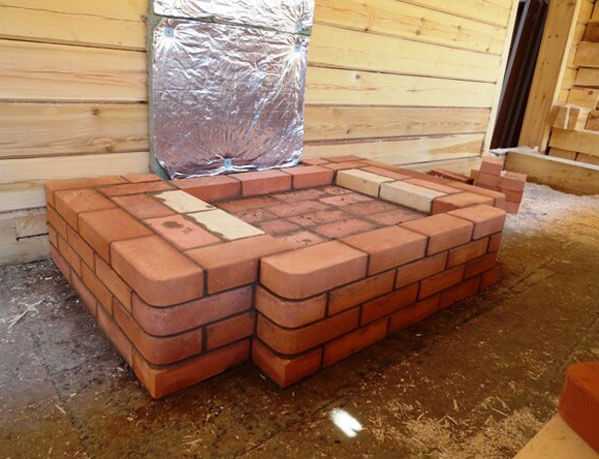

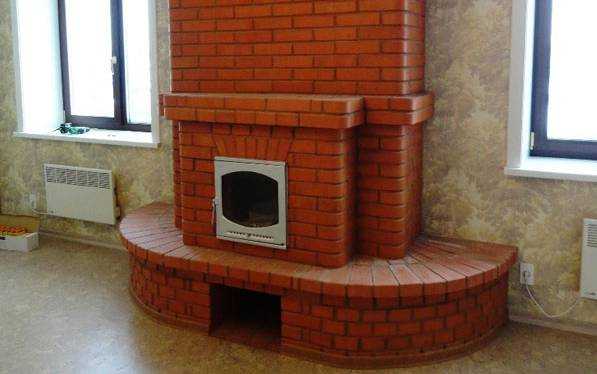

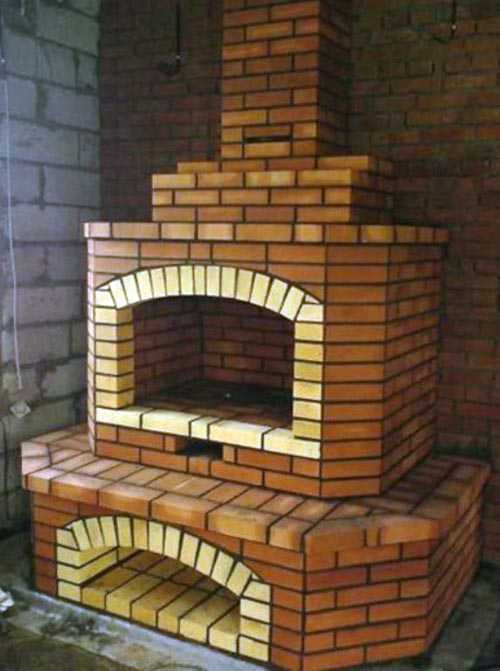

Площадка для камина своими руками. Внизу ниша для топлива — это очень удобно и смотрится интересно

Совет! Для эстетичного внешнего вида и пожарной безопасности, площадка должна быть шире каминного портала.

Вариантов кладки множество. Это английский стиль, классический или иные типы. Все они по-своему хороши. Все зависит от стилистической направленности интерьера помещения в целом, финансовых возможностей и предпочтений владельца. Оригинально будут смотреться отопительные камины по типу русской печи. Камин может играть не только роль обогревателя, но может служить и местом приготовления пищи.

Совет! Самой простой конструкцией при возведении является порядовка. Обязательно при выкладке каждого ряда нужно отмечать на чертеже, чтобы не запутаться.

Выполнив три ряда кладки из кирпича, следует заложить заранее приготовленные армированные прутья, которые будут поддерживать решетку камина.

В итоге должна получиться прочная и надежная монолитная конструкция. Кладка осуществляется методом перевязки швов: как поперечных, так и продольных. Для этого пригодятся неполноразмерные кирпичи, ложковая и тычковая части которых должны чередоваться. Особое место следует уделять толщине шов, так как от этого зависит герметичность и срок службы камина.

Совет! При качественной кладке швы не должны превышать пяти миллиметров, если применяется обыкновенный кирпич, и трех — при использовании огнеупорного.

Кладка дымохода

Вариант кладки прямого дымоотводного канала для дровяного кирпичного камина. Применяется метод порядовки

Одним из важнейших элементов в камине является дымоход. От его качества выполнения зависит наличие или отсутствие дыма в помещении. Важным параметром здесь является геометрия сечения дымохода. Лучше всего тяга в дымоотводном канале, имеющем круглую форму, хуже при квадратной. Объясняется это скоплением сажи в углах.

Совет! Лучшим вариантом будет изготовление кругового дымоотвода из таких материалов, как асбестоцемент или керамика.

Стенки дымоотвода должны быть идеально гладкими — это предотвратит образование сажи и поможет дыму с легкостью проходить через них. Он должен располагаться вертикально, наклонного типа дымоотводы применяются в редких случаях, и то угол не может превышать тридцати градусов. Сечение трубы имеет зависимость от размера выходного канала топки. Самый маленький размер при выборе прямоугольной формы — 14 на 27 сантиметров.

Наклонный вариант дымоотводного канала для дровяного камина в помещении

Оголовок трубы выкладывается в один кирпич. Сверху следует установить колпак, предназначенный для защиты дымоотвода от попадания осадков.

Совет! Перед кладкой дымоотводного канала раствор следует проверить руками, с целью исключения наличия каких либо вкраплений. Это позволит сделать кладку будет качественной.

Отделка камина

Давайте рассмотрим, как сделать камин дома своими руками более привлекательным и интересным. Данный этап позволяет проявить фантазию. Домашний камин, созданный своими руками, должен приносить удовольствие не только от привнесения в помещение тепла, но и поражать своим эстетическим видом. Прочитайте так же про огнеупорное стекло для камина в дополнение к данной статье.

Камин в готовом варианте с облицовкой из кирпича. Он окрашен в светлый и темный тон. Игра контраста — стильно и современно

Вариантов облицовки существует множество. Например:

  • Оштукатуривание. Для этого следует камин предварительно подготовить: расчистить щели, натянуть сетку. После этого применить скобы П-образной формы. Затем следует нанести олифу, именно она предотвратит появление коррозии. Один слой штукатурки нужно нанести на теплые стены. Его толщина не должна превышать пяти миллиметров, дать ему просохнуть. Второй — наносится поверх. При этом штукатурка должна быть значительно гуще, чем в первом слое. Поверх него ложится третий слой. Общая толщина не должна превышать 15 миллиметров.
  • Окрашивание. После нанесения штукатурки поверхность можно окрасить. Чаще всего применяются клеевые и меловые растворы.

Прочитайте так же информацию по отделке камина изразцом в дополнение к данной статье.

Дизайнерский вариант облицовки дровяного камина. Интересное и оригинальное решение для интерьера гостиной

Совет! Чтобы цвет был белоснежным, следует в краску добавить немного синьки.

  • Применение гипсокартона. Листами данного материала можно придать прямоугольную форму камину. Первоначально закрепляется каркас и лишь после этого он «зашивается» гипсокартоном.
  • Декоративное оформление. Для этого возможно применение массы материалов, в роли которых могут выступать такие, как: декоративные кирпичи, плитка огнестойкая из керамики, природный камень, сланец и иные.

Готовый камин без излишеств, четкость формы и функциональность

Эти простые советы помогут возвести камин в загородном доме или на даче.

Искусство топки камина

Разные породы деревьев выступают хорошим топливом для дровяного камина. Не следует осуществлять растопку поленьями хвойных пород деревьев, таких как ель или сосна. Это обусловлено тем, что она быстро прогорает и на стенках дымоотводного канала образуется много сажи. Наилучшим вариантом будут береза или дуб. Они отличаются: долгим горением, жарким пламенем, хорошим сохранением тепла и высоким уровнем КПД. Для растопки следует применять лучины, бумагу, хворост и щепки. После того как они разгорятся, нужно добавить поленья более крупного размера.

Дрова для камина и дизайнерское оформление интерьера. Стильно и оригинально

Советы и инструкции объясняют, как сделать камин в доме собственными силами и сэкономить деньги, так как услуги профессионалов стоят достаточно дорого, и позволить себе их вызов может не каждый. Камин для отопления дома — это отличная альтернатива печам. Он отлично вписывается в интерьер помещения и украшает его. Создав его, можно проникнуться теплом и уютом, наслаждаясь в вечернее время горением пламени.

kamin-maker.ru

пошаговая инструкция, как построить, кладка, как собрать в домашних условиях, как делают камин пошагово


Содержание:


Камин в доме создает комфортную и уютную обстановку, поэтому все члены семьи любят собираться около него. Современные модели каминов могут быть установлены в любом месте помещения. Перед тем, как сделать камин в частном доме, следует подробно изучить характеристики популярных видов и выбрать конкретную модель для определенного помещения в соответствии с общим интерьером.


Разновидности каминов


Камины для дома делятся на виды по месту расположения:

  • Модели, примыкающие к стене задней частью.
  • Камины, прилегающие к стене одним из торцов.
  • Угловые модели.
  • Камин, который можно расположить посередине комнаты.


Каждая модель индивидуальна и особенна, поэтому перед тем как построить камин в доме следует примерить его самую широкую часть, основание.

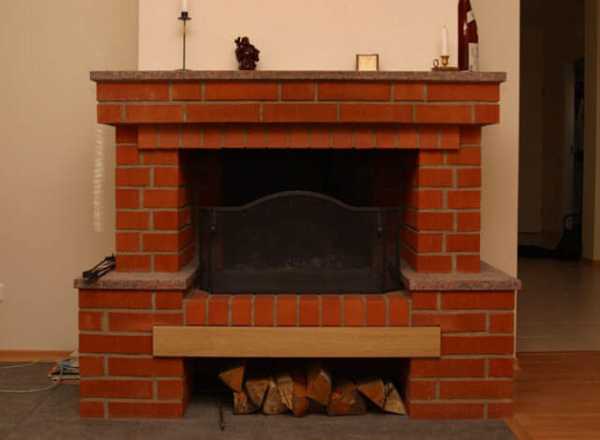

Примыкающие к стене задней частью

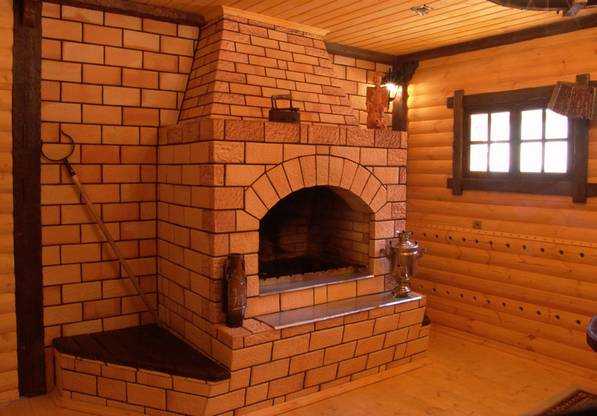

Такие варианты называются пристенными каминами, чаще всего сложены из кирпича. Они характеризуются большими габаритами, следовательно, занимают большую площадь в помещении.


В маленьких комнатах даже элегантный камин смотрится громоздко, поэтому не стоит тратить деньги на модели подобного вида и рассмотреть другой вариант.



Не рекомендуется устанавливать камины пристенного типа в слишком больших залах. В этом случае модель растворится в широком пространстве, что негативно отразится на общем интерьере помещения.


Идеальным вариантом использования таких каминов является комната среднего размера с должным оформлением. Камин в этом случае должен стать главным элементом интерьера, в соответствии с которым подбирается мебель и остальной декор.

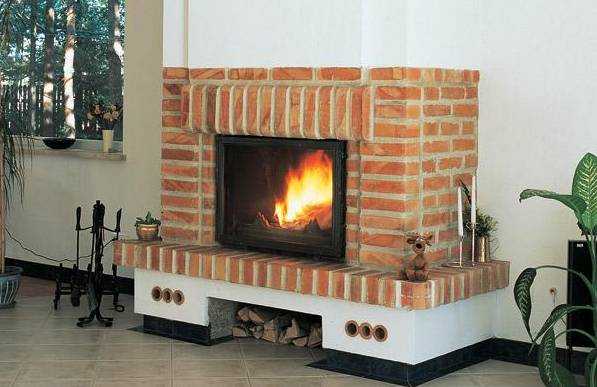

Примыкающие к стене одним из торцов


Такие модели рекомендуется использовать для достаточно больших или средних комнат. Сделав подобный камин в доме своими руками, можно выполнить зонирование помещения или уменьшить размеры прохода между отдельными комнатами.

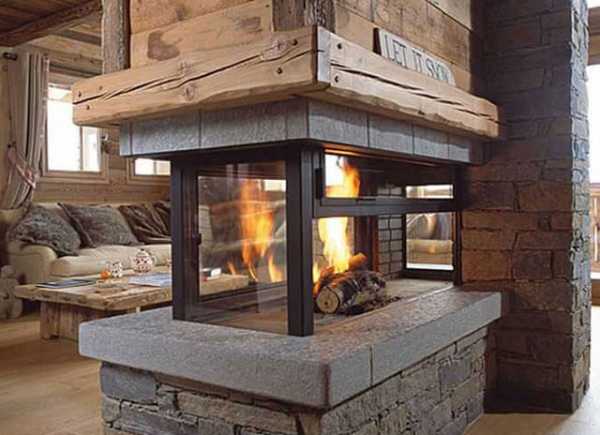

Особенностью такого варианта является возможность установки сквозной металлической топки с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Помимо этого можно сделать топку с одной стороны, а заднюю часть декорировать натуральным камнем.


В комнатах небольшой площади также можно построить своими руками камин, примыкающий к стене торцевой частью. В этом случае он позволяет разделить одну комнату на две функциональные зоны, делая проживание более комфортным.

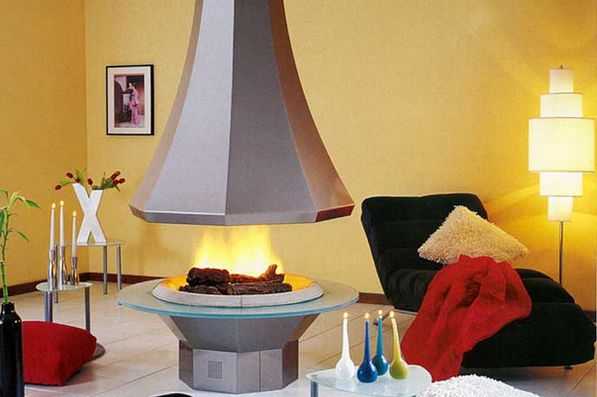

Устанавливаемые в центре комнаты


Такой вариант чаще всего используется в комнатах большого и среднего размера. Естественно, что в маленьком помещении он будет помехой.


Модели для больших помещений делают из кирпича, применяя пошаговую инструкцию кладки камина своими руками. Они отличаются достаточно массивной конструкцией.



В комнатах среднего размера можно установить металлический камин, который оснащен сквозной топкой и стенками из жаростойкого стекла. Такой вариант позволяет смотреть на горящие дрова или тлеющие угли с разных сторон. Расположенный в центре комнаты камин невольно становится центральным элементом интерьера и отвлекает внимание от остальных частей помещения.

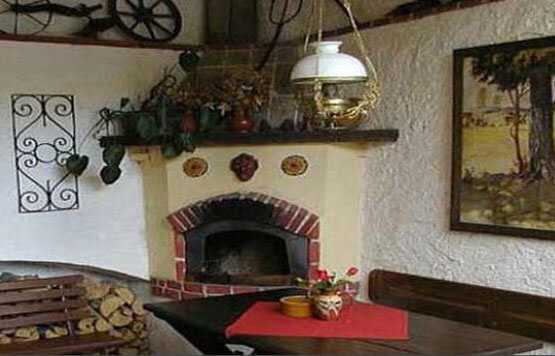

Камины углового типа

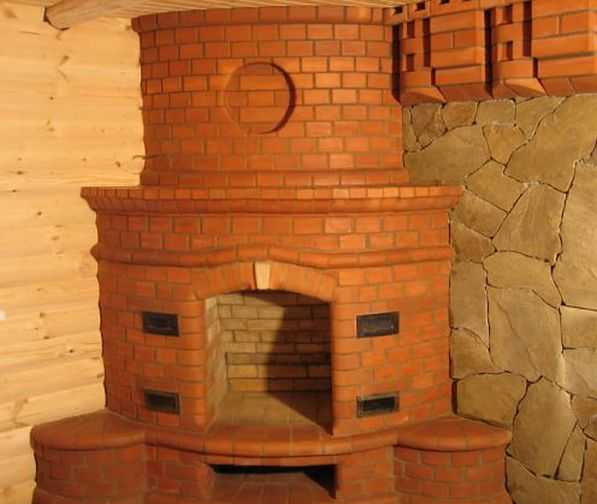

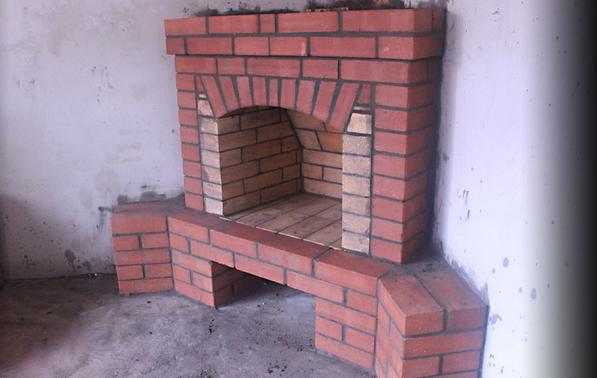

Угловые камины можно назвать идеальным вариантом для маленьких комнат, хотя не исключается возможность их установки в помещениях большого размера. В зависимости от отведенного места можно сделать компактный и аккуратный камин, а можно возвести массивную и монументальную конструкцию.


Камины углового типа чаще всего строят из жаропрочного кирпича. Однако можно воспользоваться более простым вариантом и приобрести готовую металлическую топку.



Сделать угловой камин своими руками пошагово может каждый, так как его конструкция не сложная. Важно только сохранить внутреннюю часть топки и дымоходный канал, в остальном можно положиться на свою фантазию. Боковые полки могут быть увеличены или уменьшены, поверхность может быть облицована любым материалом в зависимости от предпочтений хозяина и его материальных возможностей.


Установка камина любого типа позволит изменить интерьер помещения, сделав его более комфортным и уютным.

Строение каминов


Перед тем, как собрать камин своими руками, следует изучить его строение. Основными конструктивными элементами любого камина является следующее:

  • Топка – место для закладки и сжигания топлива.
  • Сборник продуктов горения топлива, располагается непосредственно над  топкой и направляет дым в специальный канал.
  • Дымоотводный канал.
  • В моделях с закрытой топкой имеется поддувальное отверстие.
  • Углубление, в котором хранят дрова.



Очень важно правильно оформить фасадную часть камина, включая портал вокруг топки. Функциональные свойства строения от этого не изменятся, а вот неаккуратный внешний вид может испортить весь интерьер. Следовательно, внешняя отделка камина также заслуживает внимания, как и пошаговая кладка каминов своими руками.


Конструкция некоторых моделей предполагает наличие встраиваемых теплообменников, которые подсоединяются к системе водяного или воздушного отопления. В этом случае появляется возможность обогрева одной или двух комнат. Для таких каминов рекомендуется обустраивать закрытые топки. Это уменьшает напрасный расход тепла, и отопление становится более эффективным.

Выбор места расположения


При выборе места для установки камина важно учитывать не только эстетические и функциональные стороны вопроса, но и особенности конструкции.


При обустройстве дымоотводной трубы, которая обязательно должна выводиться на улицу через потолочное перекрытие и кровлю, следует избегать попадания на балки перекрытия или стропила.


Чтобы камин эффективно обогревал комнату, необходимо так выбрать место, чтобы создавалась своеобразная завеса на пути потока холодного воздуха.


Не стоит располагать конструкцию напротив окна, в этом случае повышается вероятность создания сквозняков.


В любом случае необходимо помнить, что отопить весь дом с помощью камина невозможно. Его используют в качестве дополнительного обогрева, чтобы создать в помещении микроклимат для комфортного проживания.


После выбора оптимального места расположения камина просчитывают размеры будущего строения. По ним составляется чертеж конструкции, и переносят на место установки размеры основания. Этот этап при решении задачи, как сделать камин в домашних условиях, считается очень важным, так как позволяет наглядно определить габариты строения и степень его выступа в сторону комнаты.

Правила выбора топки

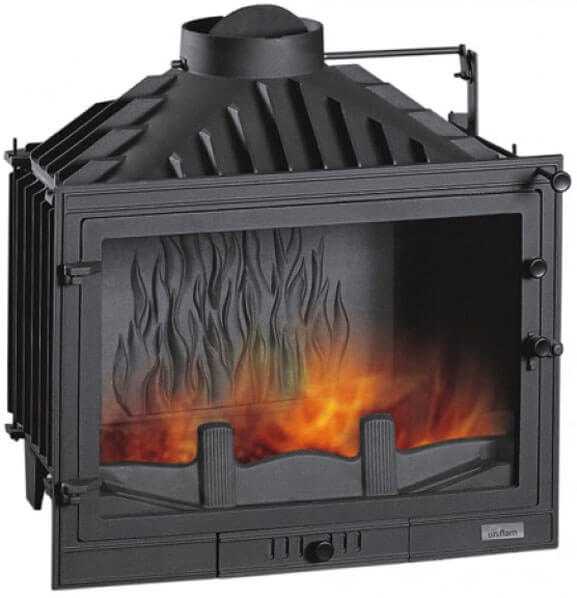

Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.


Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.



Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию. Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки.

Схемы кладки камина в доме


Для самостоятельного строительства камина потребуется пошаговая инструкция как выложить камин своими руками, а также правильно составленный чертеж и точные размеры. Также необходимо подобрать схему порядовой кладки в соответствии с выбранной моделью камина.

Как сделать фундамент своими руками


 В большинстве случаев пошаговая инструкция как сложить камин своими руками предполагает строительство фундамента. Конечно, при строительстве небольших конструкций кладку можно начинать непосредственно на бетонном полу, предварительно сделав разметку основания. В этом случае поверхность тщательно протирают, стараясь максимально удалить грязь и пыль. Первый ряд кладут без раствора, последующие ряды – с использованием раствора в соответствии с выбранной схемой.



При строительстве нового дома рекомендуется заливать фундамент под камин параллельно с закладкой фундамента для дома. Однако для камина делают отдельно стоящую конструкцию, не связанную с основанием дома. В пошаговой инструкции как сделать камин своими руками, этот процесс выглядит следующим образом:

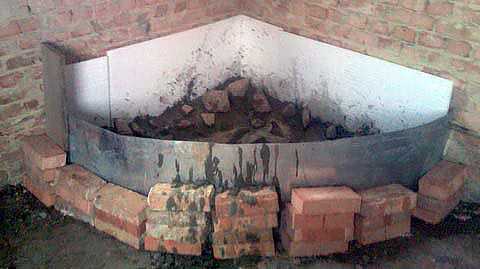

  • Выкапывают ямку в соответствии с размерами фундамента под камин. При этом следует помнить, что фундамент должен быть больше размеров камина на 15-20 см.
  • На дне полученного котлована обустраивают подушку из песка и щебня.
  • Выставляют щиты для опалубки, возвышая ее над уровнем земли на 10-15 см.
  • Внутрь опалубки укладывают армирующий каркас.
  • Всю конструкцию заливают цементным раствором, приготовленным из песка и цемента.

Обустройство дымохода — пошаговое руководство


Размеры дымохода зависят от типа каминной топки: в металлических топках его подбирают в соответствии с размером патрубка, для кирпичной топки выполняют расчет сечения дымоходного отверстия.


Правильные параметры дымохода обеспечивают хорошую тягу и не позволяют теплу вылетать наружу. Дымоходный канал соответствует размеру очага, в частности для топки 60*75 см требуется дымоход сечением 20*25 см или 25*25 см.


Продолжением топки является металлическая труба, которую надевают на патрубок топки. В целях пожарной безопасности между трубой и горючими деревянными стенами необходимо установить прокладку, устойчивую к сильному нагреванию.


На одном из этапов решения вопроса, как делают камины из кирпича, дымоходную трубу можно замаскировать с помощью декоративного экрана. Для его изготовления используют огнестойкие гипсокартонные листы, которые закрепляют на каркасе из металлических профилей.



К месту, где дымоходная труба будет проходить через потолочное перекрытие, предъявляются особые требования. Поэтому необходимо сделать короб, который защитит деревянные элементы от сильного нагревания и предотвратит возгорание. Расстояние от трубы до стенок короба должно составлять не меньше 20 см, это пространство заполняют любым негорючим материалом, например, минеральной ватой или керамзитом. С внешней стороны короб закрывают специальным приспособлением, металлическим проходом. Специализированные магазины предлагают широкий ассортимент готовых проходов. Также с помощью прохода можно защитить оголовок дымохода, расположенный над поверхностью крыши, от негативного воздействия атмосферной влаги.


Для производства проходов используется гибкий материал, который при монтаже способен повторять форму кровли с неглубоким рельефом. Наибольшей популярностью пользуются проходы из материалов, устойчивых к поражению ржавчиной.


В качестве защитного элемента на дымоходной трубе устанавливают специальный зонтик. Это приспособление предотвращает попадание грязи и осадков внутрь трубы.


Кладка кирпичной дымоходной трубы выполняется по определенной схеме, для оформления также используются металлические проходы. Их монтаж выполняется по аналогии процесса, как сделать в доме камин с металлической трубой.


Камин из кирпича может оснащаться металлической трубой, ее в большинстве случаев также закрывают кирпичной кладкой.

Описание других популярных видов каминов


Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.


В магазине можно приобрести готовые камины следующих видов:

  • Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
  • Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
  • Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
  • Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.


Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.


teplospec.com

Как построить камин в доме своими руками: видео

Как построить камин в доме и что необходимо знать перед этим, читайте ниже. Печь-камин — это не только оригинальное украшение дома, но еще и средство для отопления помещения.

Чтобы агрегат действительно был полезным и радовал глаз, необходимо определить объем помещения, где он будет размещаться, а также подобрать для него место.

Размеры топки

Знать размеры помещения нужно для того, чтобы провести правильный расчет размеров топки. Именно от размеров топки зависит, сможет ли камин обогреть данное помещение.

Нынешние камины изготавливаются из огнеупорного кирпича и формируются из специального бетона. Помимо этого, широкое применение нашли металлические топки.

Чтобы рассчитать размеры кирпичной топки, следует учитывать размеры кирпича. Для расчета размеров металлических и бетонных топок достаточного только размеров помещения.

Размещение камина

В зависимости от места размещения печи в комнате, различают камины:

  • фронтальные;
  • угловые;
  • отдельно стоящие.

Фронтальное или угловое размещение прибора – это классический вариант.

В этом случае печь-камин размещается возле стены или же в углу. Преимуществом такого размещения является то, что агрегат в этом случае занимает мало места.

Отдельно стоящие модели, как правило, круглые и символизируют собой нечто вроде древнего очага. Такие камины более эффективны в теплоотдаче.

Выбор места, где будет располагаться отопительный прибор – это исключительно индивидуальное решение, которое зависит от предпочтения хозяина дома и от общего интерьера помещения, в котором и будет сооружено средство обогрева.

Единственное условие, которое стоит непременно соблюсти в выборе места для камина – это отсутствие сквозняков, которые могут негативно сказываться на его работе.

Видео:

О дымоходе

Важной деталью камина является дымоход, который отвечает за создание необходимых условий для хорошей тяги. Они могут изготавливаться из кирпича, металла, керамики, к тому же для их изготовления могут применяться стеклянные трубные модули и многое другое.

Дымоходы бывают:

  • встроенные;
  • подвесные;
  • с опорой на камин.

Дымоходы из кирпича, которые опираются на камин в деревянном доме, требуют возведения специального фундамента. Встроенные дымоходы являют собой вертикальный канал, через который выводится дым, они устанавливаются внутри ограждающей стены. Подвесные дымоходы крепятся, как правило, к несущим конструкциям крыши.

Но каким бы ни был отвод дыма, при его проектировании необходимо учесть, что его сечение и высота напрямую зависят от размера топки.

Фундамент и основа

Если с параметрами камина все решено, следует уделить внимание фундаменту. Его строительство начинается с выкапывания ямы на глубину 20-40 см. Дно ямы заполняется песком и мелким щебнем, уплотняется трамбовкой и заливается жидким раствором.

Теперь можно приступить к основной кладке кирпича. Стоит отметить, что фундамент  должен быть со всех сторон шире, чем основание печи камина.

Наружные его стороны строят по подобию колодца, внутрь которого засыпаются камни и заливается жидкий раствор. Высота фундамента где-то на два кирпичных ряда должна быть ниже пола.

Видео:

Строительство дымохода

Выход дыма через дымоход должен происходить равномерно, без завихрений. Поэтому стены внутри дымохода должны быть гладкими, а швы необходимо тщательно затирать. Особенно это касается кирпичной кладки.

При возведении дымохода следует учесть и тот факт, что периодически его необходимо прочищать. С этой целью в конструкции необходимо предусмотреть слуховое окно, из которого, с помощью специального трапа, можно подобраться к трубе.

Не менее важную роль в устройстве дымохода играет мусоросборник. В него во время чистки будет попадать сажа и другой мусор. Ввиду этого к мусоросборнику также нужно сделать доступ, чтобы потом его легко можно было очистить.

Камины своими руками — фото:

Хотите начистоту, хлопотное это дело построить подобное сооружение своими руками. Но всё возможно!

Видео — как сделать камин из кирпича:

P.S. Намного легче пригласить специалиста или купить печь-камин, их сейчас полно в продаже. Но если вы хотите сами построить полезный агрегат, то выход один, купить литературу и стать специалистом в этой области.

dachadoma.ru

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Как выложить камин своими руками

Содержание статьи

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Декоративный камин своими рукамиИщете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

Вертикальный разрез камина открытого типа

  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

Топливо в камине лучше размещать не на поде, а на специальной решетке

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

  • Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
  • После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
  • Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
  • Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
  • По бокам портала выступы должны быть не менее 20—30 см.
  • Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
  • Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
  • Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Правила расположения дымохода камина на крыше

Правила расположения дымохода камина на крыше

  • Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
  • Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
  • Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Высота дымоходной трубы от дна топливной камеры (колосника) до устья, мКонфигурация сечения внутреннего канала дымохода
КругКвадратПрямоугольник
511.212.413.2
610.511.612.3
7101111.7
89.510.511.2
99.110.110.6
108.79.710.2
118.99.49.8

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой

Перейти к расчётам

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

Варианты размещения каминов

  • Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
  • Пристенный камин (Б) уже потребует площади для своего размещения.
  • Угловой камин (В) очень удобен в помещениях квадратной формы.
  • Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

Островной камин - современное и оригинальное решение

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнаты

Камины можно располагать далеко не во всех частях комнаты

  • В помещениях меньше 12 м2 лучше не размещать камин.
  • При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
  • Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
  • Не надо размещать камин на путях перемещения людей.
  • У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
  • Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.
Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

Кирпич для кладки камина должен быть только полнотелым

Кирпич для кладки камина должен быть только полнотелым

  1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
  2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.

Геометрические размеры шамотного кирпича могут отличаться от стандартных

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

  • По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
  • Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
  • При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
  • Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
  • При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

Некоторые части камина стоит приобрести отдельно

Некоторые части камина стоит приобрести отдельно

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

  • Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
  • Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
  • Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б - нормальная пластичность

Проверка пластичности раствора, б — нормальная пластичность

  • Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
  • Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
  • Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.
Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной науке

Применение готовых строительных смесей является спасением для новичков в каминной науке

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

Набор инструмента печника

Набор инструмента печника

  • Кирка (А) – она необходима для раскалывания кирпича.
  • Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
  • Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
  • Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
  • Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
  • Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
  • Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
  • Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
  • Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
  • Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
  • Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
  • Угольник (М) – поможет проверить правильность выведенных углов.
  • Отвес (Н) – самый лучший инструмент для проверки вертикалей.
  • Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
  • Зубило (П) – может пригодиться для демонтажа старой кладки.
  • Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
  • Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды камина

Козелки с помостом помогут выкладывать верхние ряды камина

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

  • Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
  • Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
  • Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
  • На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
  • Засыпается слой щебня 10 см, который тоже трамбуется.
  • Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
  • Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
  • На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
  • Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

У камина должен быть отдельный фундамент

У камина должен быть отдельный фундамент

  • Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
  • Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.
Кладка камина из кирпича

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

  • Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
  • Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
  • По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
  • Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
  • Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
  • После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1

Порядовка камина, часть №1

  • Первые два ряда камина были выложены на этапе возведения фундамента.
  • Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
  • Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
  • Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
  • Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
  • Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
  • Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
  • После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
  • Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
  • Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.

Порядовка камина, часть №2

Порядовка камина, часть №2

  • С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
  • Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
  • После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
  • С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

Порядовка камина, часть №3

Порядовка камина, часть №3

  • С 34-го ряда конструкция камина переходит в сформированный дымоход.
  • Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.

Порядовка камина, часть №4

Порядовка камина, часть №4

  • Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

stroyday.ru

Как сложить камин своими руками: схема, рекомендации

Краткое содержание

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

  1. Отсутствие дыма.
  2. Обогрев помещения.
  3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

  • Пристенный.
  • Угловой.
  • Встроенный.
  • Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

  • Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
  • Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
  • Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
  • Синяя кембрийская глина или обычная красная.
  • Цемент (М 200 или М 300).
  • Дымовая заслонка.
  • Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

  • Иметь правильную форму;
  • Не содержать трещин или выбоин.
  • Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

  1. Материал должен соответствовать марке не ниже М200.
  2. Нужное количество кирпича, должно быть, приобретено из одной партии.
  3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

  • рулетка;
  • болгарка;
  • сварочный аппарат;
  • молоток + гвозди;
  • доска;
  • арматура;
  • цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина


Камин своими руками

Кладка выполняется по такой схеме:

  1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
  2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
  3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
  4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
  5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
  6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
  7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
  8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

  • арочные,
  • клинчатые,
  • сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

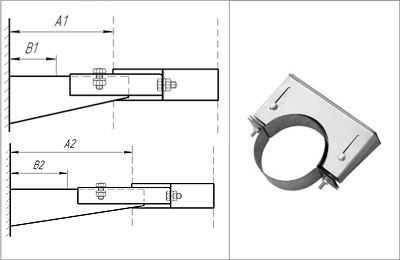

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

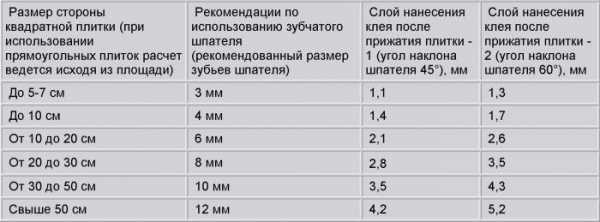

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

  • Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.
  • Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.
  • Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.
  • Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

kaminyn.ru

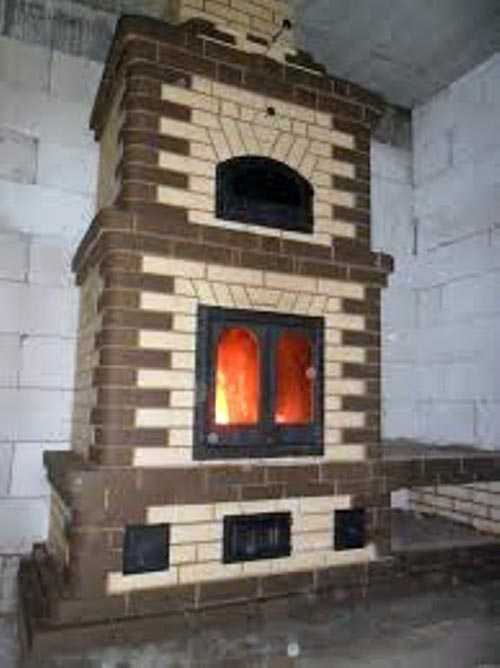

Как сделать печь-камин в частном доме своими руками: видео, схема

Печь-камин – источника тепла и уюта, место, олицетворяющее семейный очаг. Такой отопительный элемент впишется в любой интерьер и станет его центральной изюминкой. Для того чтобы создать печь-камин в доме, необходимо заранее все обдумать и спланировать. Начинать необходимо с типа и места его расположения.

От этих моментов зависит построение хода работы. Типы каминов очень разнообразны и различаются по внешнему виду и устройству конструкции: классический, пристроенный у стены, угловой, комбинированный с водонагревателем или варочной поверхностью и духовым шкафом, со встроенной металлической топкой, и другие варианты.

Место расположения камина должно быть вдали от окон, чтобы не образовывался сквозняк, это также зависит от модели дымохода. Если окружающий материал в доме относится к пожароопасному, то агрегат нужно заранее изолировать, прежде чем делать печь. Также местоположение определяется, исходя из удобства внешнего обслуживания и соответствия нормам постройки дымовой выводной трубы (чем ближе труба к коньку крыши, тем она короче).

Перед тем как начать строить камин своими руками, необходимо, конечно, определиться с месторасположением камина-печи дома, составить подробную схему и порядовку, лучше к этому процессу привлечь специалистов. Порядовка станет инструкцией, опираясь на которую, правильно выкладывается каждый ряд кирпича и дополнительные детали.

Материалы

Самым популярным и удобным в использовании материалом является кирпич двух типов: огнеупорный (шамотный) кирпич и глиняный (красный) кирпич. В качестве раствора делают смесь из глины, песка и цемента в разных пропорциях для определенных участков. Также понадобятся инструменты и материалы, чтобы сделать теплоизоляцию.

Кладка кирпичного классического камина

Первым этапом строительства камина является создание прочного фундамента, способного выдерживать большие нагрузки. Его глубина зависит от размеров агрегата (но не менее 50 см.), а ширина всегда делается с запасом, на 15-20 см. больше цоколя камина. На дно котлована слоями засыпается песок, затем щебень, иногда используют битый кирпич.

Основную часть заливают бетоном, для прочности с армированием сеткой или металлическими прутьями. Уровень фундамента лучше делать ниже перекрытий пола. После его застывания, на которое требуется не менее 14 дней, поверх можно выстилать гидроизоляционный слой или крепить стальной лист. Урок, как правильно выполнить строительство фундамента, как класть кирпич, вообще можно получить в представленном видео.


Следующим этапом необходимо делать устройство основания агрегата. Для этого первые ряды кирпича выкладывают ровной сплошной площадкой, по которой проверяют горизонтальность конструкции, точность углов. На цоколь выкладывают ряд, делают проем для зольника, и основанием для колосника из огнеупорного кирпича. Затем строят портал камина и топливник, опираясь на схему порядовки. Если у топки предусмотрена дверца, то ее монтируют. Между огнеупорным кирпичом и соседним материалом лучше прокладывать слой базальт-картона для повышения теплоизоляции.

В соответствии с порядовкой, устройство перекрытия над топкой можно сделать в нескольких вариантах. В виде простого ровного ряда при помощи металлических уголков, расположенных в невидных местах или скрытых декоративной фигурно вырезанной полочкой. Или в виде арки или дугообразной формы, с помощью опалубки.

На фронтальной стене агрегата встраивается наклонная поверхность «зеркало», отражающее тепло в помещение. Внутренний объем топки постепенно сужается, и на двадцатом ряду начинается кладка дымохода. На видео зафиксирована пошаговая инструкция, урок по строительству и изготовлению дымохода.


В последующем устанавливаются вся необходимая фурнитура, кирпичная кладка зачищается от загрязнений. Если планировалась облицовка, ее можно делать на следующем этапе.

Кладка каминов из кирпича требует высокого уровня мастерства строителей, делать такую работу лучше профессионалам. Подробнее о том, как рассчитать количество материалов, исходя из порядовки, вы сможете узнать в уроке на видео.

Вариант из старой печи

Если в частном доме имеется нерабочая печь, из нее можно сделать камин. В такой переделке многое зависит от исходного состояния конструкции. Для начала необходимо осмотреть саму печь и дымоход, проверить наличие тяги, целостность внутренней поверхности, наличие загрязнений.

Затем оценивается конструкция всей печи, если фундамент и кладка надежные, то может потребоваться только расширение объема топки, которая станет основным очагом. Глубокую топку можно оставить открытой, в других случаях используется чугунная дверца со стеклянным окошком, через которое видно пламя. Это считается самым простым вариантом трансформации, если дополнить печь-камин декоративными элементами – дополнительной кирпичной облицовкой, каменной или керамической плиткой, – то внешне сходство с камином возрастет.

Сложнее сооружать печь-камин в том случае, когда строительство необходимо выполнить заново. Старая печь разбирается полностью, основание осматривается на дефекты, при необходимости корректируется. После, укладывается несколько слоев гидроизоляции, и камин нужно построить, исходя из выбранной схемы и порядовки. Часто устройство печи совершенствуют таким образом, что потоки горячего воздуха, идущие от печи, могут нагревать не только помещение, но и духовку, и варочную поверхность. Если в конструкции помимо камина есть и печная топка, то их дымоходы необходимо свести в один. Более подробно о процессе переделки печи и о том, как сложить камин своими руками, вы может узнать, посмотрев видео.

Камин из камня

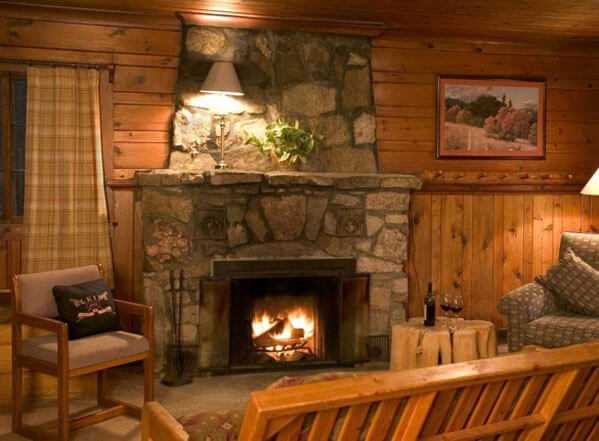

Интересным и необычным вариантом является камин, выложенный из камня, его внешний вид идеально впишется в дом, исполненный в сельском стиле прованс или кантри. Натуральный камень очень экологичен, надежен и долговечен, но это недешевый материал для строительства. Устройство печи может состоять только из каменной кладки, а может сочетаться и с кирпичной. Работать с камнями разной формы сложнее, чем с обработанными.

В качестве раствора используется смесь песка крупной фракции, глины, цемента и мелкого щебня. Выбрав модель будущего камина и подробно разобрав схему его строительства, делают кладку. Принцип укладки камней схож с кирпичной кладкой классической печи-камина, поэтому лучше использовать схожие по размерам камни. Внутренние части камина и дымоход можно сделать из огнеупорного кирпича, а затем облицевать его камнями. Как сложить камин из камня самостоятельно, вы сможете понять, посмотрев весь процесс на видео.

Очень эффектно в доме смотрится каменная кладка в сочетании со встроенным в стены камином (нишевым). Так как ниша с очагом непримечательна и находится внутри стены, ее украшают каменной кладкой, по форме и технике исполнения напоминающей традиционный пристроенный камин. Порядовка требуется для некоторых участков, но общего чертежа и расчетов будет достаточно. Сначала выкладывают нижнюю часть от пола пьедестал-ступеньку, пространство под очагом в виде полки, куда можно складировать дрова. Затем выкладывают портал камина, перемычку над очагом украшают фигурной кладкой из камней в виде арки. В центральной части кладки над очагом можно выложить камни покрупнее или прикрепить толстую деревянную полку. После выкладываются верхние углы очертания устройства печи и дымоход до потолка дома.

poluchi-teplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
