Как сделать козырек фронтона крыши – Ремонт своими руками на m-stone.ru

Вопрос о том, как сделать фронтон двускатной крыши, неизбежно возникает и при строительстве дома, и при проведении ремонтно-отделочных работ на фасаде. В первом случае владельцу дома необходимо разобраться во всех нюансах конструкции фронтона, а во втором — потребуется информация о путях совершенствования или преображения этой части крыши.

Как сделать фронтон двухскатной крыши

Фронтон, как одна из важных областей всей системы крыши, является неотъемлемой частью экстерьера всего строения, так как в совокупности с отделкой стен предопределяет внешний вид дома и подчеркивает его архитектурный стиль. Поэтому попробуем разобраться подробно, что собой представляет подобная часть здания, какие применяются конструкции фронтонов, как обычно выполняется его возведение и последующая отделка.

Содержание статьи

1 Разновидности фронтонов1.1 Материалы для постройки фронтона1.2 Разновидности фронтонов по порядку возведения2 Несколько вопросов по основным расчетам фронтона2. 1 Калькулятор расчёта высоты фронтона от крутизны ската и наоборот2.2 Калькулятор расчета площади треугольника по длинам трех сторон3 Как возвести фронтон для двускатной крыши3.1 Возведение фронта из пеноблоков3.1.1 Видео: Кладка фронтонов из газосиликатных блоков – начало3.1.2 Видео: продолжение – выравнивание выложенного блочного фронтона по плоскостям скатов стропильной системы3.2 Постройка каркасных фронтонов3.3 Фронтоны из бревна или бруса3.4 Обустройство свеса над фронтоном3.5 Утепление фронтона3.5.1 Термоизоляция каркасного фронтона3.5.2 Наружное утепление фронтона4 Приложение: Какая толщина утепления потребуется для каркасного фронтона?4.1 Калькулятор расчета толщины утепления каркасного фронтона

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно! В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон двухскатной крыши своими руками: устройство, материалы, монтаж, фото и видео

Фронтоном крыши называется часть фасада строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой для стропильной системы в целом. Кроме того, фронтон надежно защищает от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Устройство фронтона двухскатной крыши

Возведение фронтона следует начинать с разметки.

Для этого на стене закрепляется рейка, длина которой равна высоте будущего фронтона. Ее верхняя часть соединяется с углами стен при помощи капронового шнура.

В итоге получается конструкция в форме треугольника, где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после, так и до монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон, а уже потом монтировать кровлю. Это значительно облегчит работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью обустроенную конструкцию. Но строительные работы необходимо проводить оперативно, поскольку фронтонная стена является неустойчивой конструкцией и может обрушиться от сильного ветра.

Как рассчитать площадь фронтона

Если на доме еще не установлена крыша, то высота фронтона определяется самим владельцем. В противном случае ее нужно соизмерять с чердачным помещением.

На практике доказано, что оптимальная высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом – одного метра.

Если владелец планирует обустроить мансарду, то он должен быть не менее двух метров в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.

Внимание! Ошибки при проектировании и сооружении фронтона могут привести к таким негативным последствиям, как появление трещин в щипцовых стенах и даже их обрушение.

Как сделать каркас

Для установки каркаса фронтона потребуются следующие элементы:

коньковые доски;
шпильки из стали для крепежа;
стропила;
шурупы;
изолирующие материалы, в том числе, пленка, герметик и т. д.

Прежде чем начинать работу, рекомендуется установить водосток для стен и крыши, а также платформу, которая будет служить основой для будущего фронтона. После этого параллельно наружным стенам устанавливается коньковая доска. Ее верхняя часть крепится к стропилам, которые постепенно опускаясь вниз под определенным углом, соединяются с внешними стенами.

В местах стыка стропила прикрепляются к потолочным перекрытиям. Сам фронтон имеет форму равнобедренного треугольника и монтируется с учетом теоремы Пифагора.

Дерево – основной строительный материал, а долговечными ваши конструкции сделает обработка древесины от влаги и гниения.

О том, как покрыть двускатную крышу металлочерепицей, можно узнать из этой статьи.

Кирпичный фронтон

Для возведения кирпичного фронтона рекомендуется использовать самый легкий, пустотелый кирпич.

Перед началом работы необходимо удостовериться в прочности стропил и выровнять плиту перекрытия, которая служит фундаментом для фронтонной стены.

Выкладывать ряды следует очень аккуратно, постоянно определяя ровность кладки при помощи уровня. Причем у крайних кирпичей, которые примыкают к стропильным лагам, необходимо срезать угол, иначе боковые края фронтонной стены будут зубчатыми.

Для этого крайний кирпич прислоняется к капроновому шнуру, используемому при разметке для изображения сторон фронтона, и помечается требующая удаления часть. Она срезается при помощи болгарки.

После завершения кладки кирпичей стены выравниваются при помощи раствора, приготовленного из песка и цемента, взятых в соотношении трех к одному. А зазор между стропильными лагами и фронтонной стеной закрывается декоративными планками.

Важно! Нижние ряды кирпичной кладки фронтона рекомендуется укрепить арматурной сеткой.

Фронтон из пеноблоков

Уже на протяжении длительного времени пеноблоки успешно используются для возведения как зданий в целом, так и фронтонов.

Они стоят относительно недорого и обладают достаточной прочностью. А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом этого материала считается сравнительно небольшой вес, благодаря чему нагрузка на фундамент будет минимальной.

Принцип укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей для пеноблоков. Очень важно обеспечить ровную укладку пеноблоков. Правильность кладки можно проверить при помощи строительного уровня. Также рекомендуется армировать стену из этого материала, закрепляя арматуру через каждые четыре ряда.

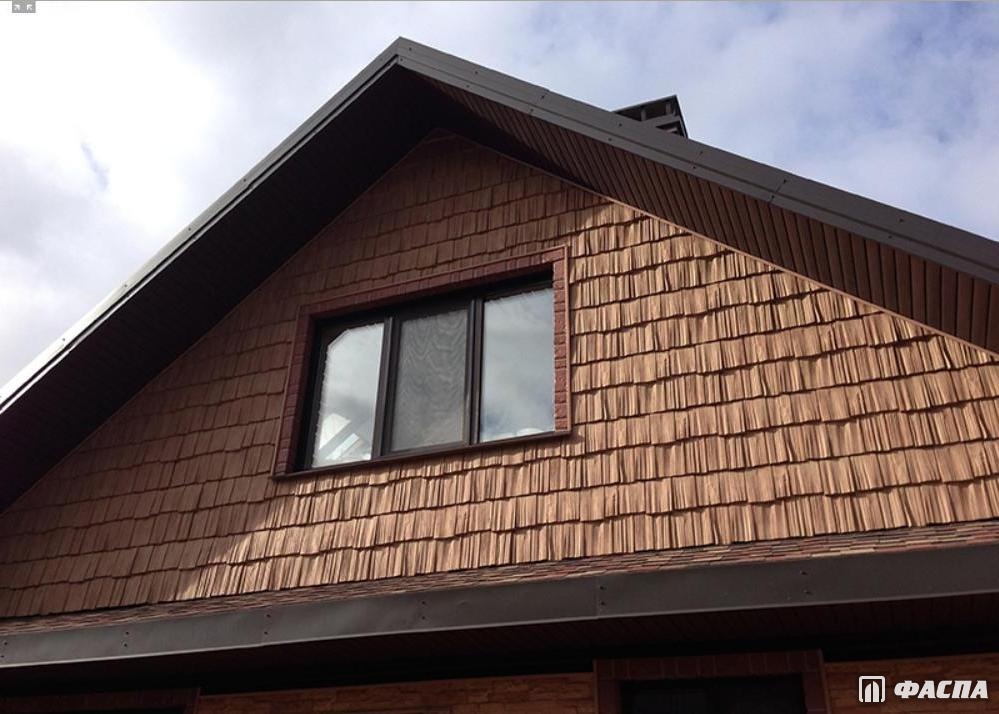

Обшивка фронтона

Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:

сайдинг;
профлисты;
штукатурка;
декоративный камень или штукатурка;
битумная черепица;
отделочная доска;
металлические листы и т. д.

Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.

Прежде чем приступать к отделке, требуется провести некоторые дополнительные работы. Если фронтон построен из дерева, то необходимо установить систему гидроизоляции. А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку, которая играет роль своеобразного каркаса для облицовочного материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду, то стены фронтона следует утеплить изнутри. Для этой цели идеально подойдет минеральная вата, на которую укладывается специальная пароизоляционная пленка.

Подробно о том, как сделать стропильную систему двускатной крыши с фронтоном своими руками, смотрите в видео:

Источник: 6sotok-dom.com

Достоинства и недостатки кирпича

Этот материал зачастую используют для фронтонов кирпичных домов. Для деревянного коттеджа или здания, облицованного сайдингом, он, скорее всего, подойдет плохо, так как визуально смотрится более тяжелым.

Дизайн интерьера загородного домаДом с панорамными окнами — нестандартные проекты частных домов. 120 фото красивых частных домов с большими окнамиМансарда — конструктивные особенности, а также пошаговая инструкция. 10 фото проектов домов с мнсардой

Для возведения треугольного завершения дома из этого материала сначала устанавливают рейку по центру торцевой стены на всю высоту фронтона дома. В сочетании с арматурной сеткой она обеспечивает жесткость итоговому результату. Кирпич стараются положить так, чтобы оставалось как можно меньше щелей.

Среди достоинств этого материала хочется отметить его хорошие защитные свойства, прочность, надежность, красоту. К тому же, он, как и дерево, хорошо подходит для большинства стилей — и традиционных, и современных. Разного рода архитектурные детали и декор неплохо работают совместно с кирпичной поверхностью.

Виды фронтонов

Фронтон представляет собой торцевую часть кровельной системы, которая ограничивается с двух сторон кровельными скатами. Снизу она опирается на внешнюю стену здания. Фронтоны двухскатных кровель обычно выполняются в форме треугольника, стороны которого равны друг другу. При этом скаты крыши, которые его формируют, устанавливаются под одним углом.

Иногда из соображений привлекательности и конструктивных особенностей выбирают крыши с коньком, смещенным в одну сторону. При выборе этого варианта один скат выполняется длиннее, чем второй. Фронтон получается неравнобедренным.

Фронтоны могут возводиться из разнообразных материалов. Их выбор зависит от облицовки фасада:

При сооружении здания из кирпича или газоблоков, фронтонную часть необходимо выкладывать из этих же материалов. Эта часть крыши будет продолжением стены. Если постройка выполнена из дерева, необходимо исключить лишнюю массивность фронтона. Для этого стоит всего лишь обшить фронтон досками или сайдинговыми панелями. Если фронтон выполняется, как и стены – из цельного бревна, такой вариант носит название рубленого.

Самым простым по конструктивным особенностям и наиболее часто применяемым в строительстве частных домов является вариант устройства фронтона каркасного типа. Он является универсальным, поскольку подходит для сооружения здания, стены которого изготавливаются из любого материала.

Если дома планируется возводить для круглогодичного проживания, нужно обеспечить хорошую защиту чердачного пространства. Для этого фронтон утепляют.

Как возвести фронтон для двускатной крыши

Возведение фронта из пеноблоков

Фронтоны из пенобетона, равно, как и из кирпича, газосиликатных блоков и других подобных материалов выстраиваются по одному принципу, поэтому при выборе этого типа фронтона можно будет опираться на представленную ниже инструкцию.

Фронтон из газосиликатных блоков, как продолжение стены дома

Однако, необходимо уточнить, что работа с кирпичом – более долгая и кропотливая, так как он по размеру меньше блоков. Ну а сам кирпичный фронтон будет гораздо тяжелее, и из-за большей плотности кирпича, и в связи с тем, что для кладки используется гораздо больше цементного раствора.

Итак, возведение блочного фронтона происходит в следующем порядке.

Иллюстрация	Краткое описание выполняемой операции
	Первым шагом производится разметка торцевых стен дома. Если фронтон будет построен в виде равнобедренного треугольника то, путем измерений, находится середина стен. В случае постройки асимметричной крыши, точку проекции конька сдвигают в сторону, ближе к одной из боковых стен, на необходимое расстояние. В найденных точках к внешней стороне стен временно закрепляются рейки. Они должны подниматься над стеной на высоту конька, так как будут определять вершину стропильной системы.
	Далее, на вершине этой рейки закрепляются шнуры, которые растягиваются и закрепляются по углам строения. Таким образом, формируется своеобразный «шаблон», с ориентиром на который будет производиться кладка стены фронтона. Если на чердаке планируется естественное освещение за счет установки фронтонных окон, то перед началом кладки необходимо определиться, на какой высоте от чердачного перекрытия они будут расположены. Из этих замеров будет сразу понятно, сколько нужно выложить рядов кирпича или блоков, перед началом разметки и формирования оконных проемов. Определившись с этим параметром, выкладывают сплошные ряды стены. Далее, подняв фронтон на нужную высоту, ряд кладки измеряется, находится его середина, а уже от нее в стороны откладываются расстояния до окон и ширина оконных проемов.
	Дальнейшая кладка осуществляется с ориентиром на натянутый шнур и с учетом оставляемых проемов для окон. Так как шнур располагается под углом, он определит не только уклон скатов крыши, но и сдвиг кирпича или блоков по краям кладки, который сначала должен получиться ступенчатым.
	В данном архитектурном проекте окна имеют нестандартную форму со скошенной верхней линией, параллельной скату крыши. Поэтому, чтобы соблюсти нужное направление, не допустив расхождений, оконные проемы перекрываются досками толщиной 25÷30 мм и шириной, равной материалу кладки, то есть кирпичу или блокам.
	Сверху установленных досок производится параллельная скатам крыши кладка блоков, которые монтируются в два ряда и перекрывают оконные проемы. Дальнейшее выкладывание фронтона, выше проемов, которое сформирует вершину треугольника, проходит традиционно, то есть кирпичи укладываются горизонтально. Завершив возведение конструкции, необходимо подготовить, разметить, подрезать и уложить части кирпичей на образовавшиеся по бокам фронтона ступеньки. Для этого целый кирпич укладывается на ступеньку, по линии натянутого шнура, на нем размечается линия среза. Затем лишняя часть отрезается или ручной ножовкой (в случае газосиликатных легких блоков), или болгаркой с установленным на ней диском по камню.
	Изнутри, то есть со стороны чердачного помещения, фронтон до полного просыхания раствора в кладке рекомендовано подпереть прочными досками, во избежание перекоса кладки или завала стены.
	Далее, для удобства монтажа стропильной системы, наклонные линии фронтона выравниваются с помощью плоских пластин, напиленных из блоков. Эти элементы укладываются на тот же бетонный раствор от низа ската фронтона до его вершины. В нужном месте между этими узкими блоками могут оставляться промежутки для укладки отдельных деталей стропильной системы – конькового или стропильных прогонов,
	По завершении работ на торцевых стенах дома должны быть выведены два абсолютно одинаковых по форме фронтона. Отличаться они между собой могут наличием и отсутствием окон. Стрелкой показан паз, оставленный между блоками на вершине треугольника для укладки конькового прогона.
	После высыхания кладочного раствора переходят к монтажу стропильной системы, начиная с закрепления на вершинах фронтонных стен коньковой доски (прогона), на которую будут крепиться стропильные ноги.
	В завершении этого раздела хотелось бы привести еще один вариант «шаблона» для кладки из кирпича фронтонной части крыши. В этой роли выступает выставленная крайняя пара стропильных ног, с ориентиром на которые и производится кирпичная кладка. Одновременно стропила будут служить своеобразной временной опорой для монтируемой стены фронтона.

И в завершение этого раздела – еще один очень показательный пример возведения фронтона из газосиликатных блоков.

Видео: Кладка фронтонов из газосиликатных блоков – начало

Видео: продолжение – выравнивание выложенного блочного фронтона по плоскостям скатов стропильной системы

Постройка каркасных фронтонов

Каркасные фронтоны возводятся под кровлей как деревянных, так и каменных домов. Как уже говорилось выше, фронтоны могут иметь разное количество элементов, которое зависит от размера скатов, места расположения конька относительно середины торцевой стены и количества окон или их полного отсутствия.

Основной деталью фронтонного каркаса является стойка. В небольшой конструкции может использоваться одна стойка, которая устанавливается в средней части фронтона и является опорой для конька. В более крупных строениях используются две или даже четыре стойки. Первые из них, которые примут на себя основную нагрузку, монтируют, отступив от центра стены в обе стороны 600÷700 мм, остальные — примерно с таким же шагом, в зависимости от длины стены.

Кроме стоек, в каркас фронтона могут входить подстропильные ноги, которые станут дополнительной опорой для стропил. При больших размерах крыши стропильные ноги скатов стягиваются схваткой, которая предназначена для снятия нагрузки от кровельного материала на стропильную систему.

Вариант каркасной конструкции фронтона

Конструкция каркаса фронтона может включать в себя и другие элементы, предназначенные не только для укрепления стены фронтона, но и для удобной обшивки каркаса, а также монтажа утеплительного материала.

Как пример, можно рассмотреть монтаж мансарды с двускатной крышей на старый дом.

Иллюстрация	Краткое описание выполняемой операции
	Принято решение замены обычной двускатной крыши на мансардную конструкцию с расположением в ней жилого помещения. Потолок на чердаке для этого необходимо поднять на высоту как минимум 2300÷2500 мм. Кроме того, поставлена задача по возможности сохранить первоначальную площадь помещения. Для этой цели на стенах дома мастера монтируют каркас высотой в 600÷700 мм, который на всю свою высоту сохраняет площадь чердачного перекрытия. Таким образом, эта часть каркаса станет нижней частью стен будущего помещения, а также элементом фронтона фасадной и задней части строения.
	В рассматриваемом примере на верхнюю часть стен дома закрепляется обвязка из бруса сечением 150×100 мм, на котором, по разметке, с шагом в 500÷600 мм, устанавливаются стойки. Эти элементы могут быть зафиксированы на обвязке с помощью гвоздей или же металлических уголков и саморезов. Сверху стоек, по каждой из сторон здания монтируется верхняя обвязка этой части каркаса, состоящая из бруса. В результате получается своеобразная «лестница», установленная горизонтально. Чтобы придать этой части каркаса жесткость, на каждой из сторон дополнительно закрепляются по два диагональных бруса, проходящих от верхнего угла к средней части «лестницы». Необходимо отметить, что каждый из элементов этой части каркаса может быть собран на земле, а затем поднят и закреплен на стены дома, после чего скреплен по углам строения металлическими уголками.
	Когда нижняя часть каркаса стен мансарды будет готова, переходят к возведению стропильной системы, в которой в качестве мауэрлата для стропил используется верхняя обвязка ранее установленного каркаса. Однако, сначала на торцевых сторонах строения, на установленном каркасе производится разметка, в процессе которой должна быть найдена середина бруса обвязки, к которой будет временно закреплена стойка, определяющая месторасположение и высоту конька. Затем, эти стойки соединяются поверху натянутым шнуром или же длинной рейкой, с ориентиром на которую будет формироваться конек.
	При монтаже стропильной системы мансардной крыши, в частности, при установке обрешетки, нельзя забывать о формировании фронтальных свесов, которые должны выступать за пределы фронтонной стены как минимум на 300 мм. Формируются свесы при монтаже брусьев или досок обрешетки, выступающие части которых будут впоследствии обрезаны в один размер, а затем будут скреплены между собой перпендикулярно зафиксированной на них доской.
	В верхней части, на высоте будущего потолка помещения, на стропила закрепляются затяжки. Эти элементы станут своеобразным каркасом для утепления и обшивки потолка, а затяжки, находящиеся на крайних стропильных парах – войдут в конструкцию каркаса фронтонов.
	Далее, опираясь на уже зафиксированные детали каркасной обрешетки, закрепляют остальные детали конструкции – дополнительные стойки и перемычки между ними. В данном варианте на фронтонной стене предполагается поместить окно, поэтому в первую очередь устанавливается коробка оконного проема, а затем к ней закрепляются дополнительные брусья каркаса. Не нужно, наверное, говорить о том, что вся конструкция должна быть жесткой и прочной, иначе долго она не прослужит.
	Теперь все готово для внешней обшивки каркаса фронтона и боковых отделов стен, а также фронтонных свесов. Для внешней обшивки всей мансарды владелец дома выбрал деревянную доску, которую начинают устанавливать от карнизной линии, постепенно поднимаясь сначала до оконного проема, а затем и до конька.
	Доски крепятся к каркасу с помощью гвоздей или саморезов. Длина крепежа подбирается в зависимости от толщины доски, с учетом того, что гвоздь (саморез) должен входить в брус обрешетки как минимум на 25-30 мм. Для закрепленных свесов использовался тот же материал, которым сначала обшивается внутренняя часть этого отдела фронтона, а затем торцевая сторона.
	В этом варианте в процесс реконструкции старого дома включено не только обновление крыши и превращение ее в мансарду, но и объединение ее со стенами дома путем отделки одним материалом – натуральной вагонкой. Результат работ по постройке и декоративной обшивке фронтона представлен на этой иллюстрации.
	В дополнение к описанному выше процессу можно представить каркасный фронтон, который монтируется до возведения стропильной системы. Каркас фронтона может быть полностью собран на земле и в готовом виде выставлен на торцевых стенах строения, а затем временно, до связывания конструкции со стропилами и прогонами, закреплен к чердачному перекрытию с помощью бруса-подпорки. Однако, в этом случае для выполнения работ потребуется несколько помощников, так как в одиночку поднять конструкцию на высоту – никак не получится. Если же особой помощи ждать неоткуда, то можно подготовить и подогнать все элементы каркаса по размерам на земле, а затем поднять заготовки на высоту и собрать каркас в одиночку или привлечь для этой цели одного помощника.

Фронтоны из бревна или бруса

Такой тип фронтонов называют рубленым и возводят чаще всего в том случае, если стены дома построены из того же материала.

Рубленые фронтоны возводятся до начала основных работ по монтажу стропильной системы крыши

Для постройки рубленого фронтона используют бревно диаметром 220÷250 мм или брус сечением 150×150 мм. Заготовки будут иметь разную длину, постепенно уменьшаясь к точке конька.

В данном случае для шаблона используется крайняя пара стропильных ног

Прежде чем начать возведения конструкции из бруса, на чердачное перекрытие часто устанавливается шаблон будущего фронтона, изготовленный из досок. По этому шаблону будет проще производить обрезку сторон будущего треугольника.

Бревна укладываются и прирубаются к венцу сруба дома с помощью нагелей, и их монтаж производится в виде пирамиды, то есть каждое последующее бревно короче предыдущего.

Выступающие концы прогонов (слег) становятся отличным основанием для обустройства фронтонного кровельного свеса

Особенностью постройки фронтонов из бревен является то, что конструкции на обеих стенах монтируются одновременно, так как, они должны связываться между собой слегами (бревенчатыми прогонами), укладываемыми на края возводимых пирамид. Для этого в слегах вырезаются специальные полукруглые пазы, называемые чашками.

Общая схема устройства рубленого фронтона

В случае если расстояние между двумя фронтонами более 6000 мм, слеги собирают из двух бревен, стыкуя их по длине на внутренней несущей стене.

Самая верхняя слега, соединяющая вершины треугольников, называется «князьком» или «князевой» – она будет служить в конструкции стропильной системы опорой для конька (коньковым прогоном). Остальные, рядовые слеги, расположенные горизонтально, станут опорными для стропильных ног по всей их длине. Расстояние между слегами при измерении его по скату фронтона, может варьироваться от 800 до 1500 мм, в зависимости от высоты и ширины стропильной системы.

Установка бревен фронтонной стенки с последующей подрезкой по касательным к слегам

После завершения постройки фронтонов, производится разметка среза. Ее делают по верхней точке слег, по касательной к ним. Для этой цели лучше всего использовать малярный шнур, который натягивается от «князька» до нижней рядовой слеги, и с помощью нее отбивается линия.

Схема сопряжения стропильной системы крыши с рубленым фронтоном

На данной иллюстрации представлены основные элементы конструкции стропильной системы с бревенчатым фронтоном:

1 — Стропильные ноги.

2 – «Князевая» слега.

3 – Одна из рядовых слег. Расстояние между слегами – от 800 до 1500 мм.

4 – Детали обрешетки под выбранный кровельный материал, которые располагают параллельно слегам.

5 – «Кобылка», удлиняющая стропильную ногу и формирующая карнизный свес над боковыми стенами дома.

На этой схеме была показана конструкция, где первая стропильная пара устанавливается внутри чердачного помещения, а фронтонный свес будет оформляться позже, после завершения монтажа всей крыши. Но нередко поступают и иначе:

Другой вариант – первая стропильная пара вынесена за пределы фронтона.

Данный вариант предполагает вынос первой стропильной ноги за пределы фронтона. Она же станет обрамляющим элементом для фронтонного свеса.

Как в первом, так и во втором конструктивном решении для более жесткого закрепления стропильных ног, в них вырезаются полукруглые пазы, которые тоже можно назвать чашками.

Здесь нужно отметить, что браться за работу с бревнами, не имея опыта и наработанных навыков в плотницком деле, не рекомендуется, так как этот процесс требует специальных знаний и умений. Поэтому, если решено построить бревенчатый дом, то лучше пригласить профессиональных мастеров, не понаслышке знакомым с такой технологией.

Обустройство свеса над фронтоном

Над фронтоном практически всегда обустраивается свес, который предназначен для защиты стен и окон от прямого воздействия выпадающих осадков. Этот элемент конструкции может формироваться разными способами и иметь различную ширину, которая варьируется от 200 до 500 (а иногда – даже больше) миллиметров.

В любом случае, чтобы свес был прочным, он должен иметь надежное соединение со стропильной системой.

С конструкцией формирования свеса необходимо определиться еще на стадии проектирования крыши, иначе при ее возведении придется столкнуться с различными сложностями закрепления каркаса этой детали фронтона.

Несколько часто используемых схем монтажа фронтонного свеса

Для обустройства каркаса фронтонного свеса чаще всего используют доску того же сечения, что и для стропил, поэтому, приобретая материал, нужно сразу учитывать и количество необходимых деталей. Кроме этого, при монтаже конька можно предусмотреть выпуск коньковой доски вперед на ширину свеса, так как она станет одним из элементов конструкции.

В том же случае, если коньковая доска имеет недостаточную длину, то ее придется удлинить вставкой, которая делается из материала того же сечения, что и коньковый прогон, и накладывается на него на 400÷500 мм, скрепляясь в 5÷7 местах болтами через металлическую пластину.

В нижней части конструкции карнизная доска фронтонного свеса скрепляется с доской торцевого прогона, как показано на рисунке (б).

Скрепляется карнизная доска со стропильной системой посредством необходимого удлинения досок или брусьев обрешетки.

Этот вариант свеса можно назвать самым надежным, так как формируется он одновременно с обрешеткой стропильной системы, и образуют единую конструкцию. Для этого доски обрешетки при их закреплении на контробрешетку выдвигаются вперед на планируемую ширину свесов (обычно – с небольшим запасом, для последующей точной подрезки).

Одно из наиболее удобных в исполнении решений – доски обрешетки сразу крепятся с выпуском для формирования фронтонного свеса

Другим вариантом формирования свеса является монтаж выносных перекладин (кобылок) на каркас фронтона и крайние стропильные ноги, а затем они по краю связываются карнизной доской.

Установка выносных перекладин-кобылок, которые будут основой для кровельного перекрытия и подшивки фронтонного свеса

После завершения монтажа каркаса фронтонного свеса, приступают к его обшивке. Для этих целей чаще всего используется пластиковая или деревянная вагонка, а также влагостойкая фанера под покраску.

Как и другие участки правильно организованной кровли, фронтонный свес должен иметь возможность внутренней вентиляции

Однако, какой бы материал ни был выбран, при его монтаже на каркас необходимо предусмотреть вентиляционные каналы для проветривания подкровельного пространства, которые должны проходить от карнизного свеса скатов до конька. При использовании для обшивки пластиковой вагонки, в комплексе с ней используются доборные элементы, такие, как направляющие профили, уголки и перфорированные панели-софиты для вентиляции, которые встраиваются в обшивку.

На это место, в уже установленные по границе фронтонного свеса профили, будет монтироваться перфорированный софит, обеспечивающий необходимую циркуляцию воздуха

Если фронтон строения планируется визуально отделить от стен, то по его нижней линии, а также на нижние торцевые края свеса монтируется брус продольной обрешетки, идущей вдоль стены.

Каркас под свес, расположенный по нижней границе фронтона

Две линии бруса должны создавать наклон от стены примерно в 15 градусов. Снизу, для создания жесткости две линии брусу соединяется поперечинами и брусками-упорами, закрепляемыми к стене.

Взаимное расположение металлического козырька и профиля-отлива на нижнем свесе фронтона

Затем по этому каркасу производится обшивка отлива металлическим козырьком. Обычно в этом качестве используется кровельный материал — профнастил или металлочерепица, тот же, которым выполнена вся кровля дома.

Будет разумно в комплексе с металлическим козырьком использовать уголок-отлив, который закрепляется на фронтонной стене перед монтажом на нее отделочного материала. Отлив располагают выше козырька, а затем их можно скрепить между собой кровельными саморезами с уплотнительными пресс-шайбами. Затем, уже при монтаже декоративной обшивки, верхняя полка отлива скроется под ней.

Нижняя сторона этих свесов подшивается вагонкой вместе со свесами скатов.

Утепление фронтона

Монтаж утеплителя на фронтонную стену чаще всего производится в том случае, если чердак или мансарда будет использоваться в качестве жилого помещения. Впрочем, термоизоляция крыши и фронтона – в том числе, никогда не помешает, за исключением, может быть, лишь тех случаев, когда необходим именно холодный, постоянно проветриваемый чердак.

Термоизоляция каркасного фронтона

Этот процесс удобнее всего осуществлять одновременно с утеплением всех стен и скатов мансардной надстройки.

Примерная схема термоизоляционной конструкции, используемой при утеплении каркасных фронтонов, выглядит следующим образом.

Типовая схема утепления каркасного фронтона

Работы по созданию таких сэндвич панелей осуществляются в следующем порядке:

После возведению каркаса фронтона (поз. 2), на него со стороны улицы растягивается и закрепляется гидро-ветрозащитная пленка (поз. 3). Ее монтаж осуществляется на скобы, вбиваемые с помощью степлера. Она не пропускает влагу и ветер в слой термоизоляции, но одновременно не будет препятствовать свободному выходу водяных паров из утеплителя, обеспечивая его проветривание.
Сверху пленки по элементам каркаса набиваются рейки, толщиной в 15÷20 мм, которые внешнюю декоративную обшивку от гидроизоляционной мембраны и поспособствуют созданию вентиляционного зазора.
Далее, наружная часть стены фронтона обшивается выбранным отделочным материалом (поз. 2) – это может быть пластиковая или деревянная вагонка, сайдинг, влагостойкая фанера под окраску. Если выбирается отделка древесиной, то доски необходимо обязательно заранее обработать антисептической пропиткой.
Следующие этапы работ будут производиться изнутри чердачного помещения. Первым из них будет укладка термоизоляционного материала (поз. 4) Чаще всего для создания теплых стен фронтона применяется качественная базальтовая минеральная вата. Маты утеплителя плотно устанавливаются между элементами каркаса, так чтобы они стояли враспор, без просветов.

Можно встретить примеры, когда для утепления каркасного фронтона хозяин применяет пенополистирол (пенопласт). Не оспаривая термоизоляционных качеств этого материала, все же нельзя согласиться, что это – удачный вариант. При безусловном выигрыше в стоимости, владелец получает массу недостатков, главный из которых – повышенная пожароопасность материала. Крыша и так всегда является наиболее уязвимым в этом отношении участком здания, а при использовании пенопласта затушить начавшееся возгорание будет практически невозможно. Кроме того, при горении он выделяет чрезвычайно токсичные газы, смертельно опасные для всего живого.

Сверху минеральной ваты на брусья каркасной обрешетки растягивается пароизоляционная пленка (поз.5), которая не позволит водяным парам из помещения проникнуть в утеплитель. Кроме того, мелкие волокна из утеплителя не будут попадать в жилые комнаты.
Далее, поверх пароизоляции к элементам каркасной обрешетки закрепляются доски, бруски или рейки, на которые будет монтироваться материал обшивки (поз.6) — это может быть, например, фанера, натуральная деревянная вагонка или гипсокартон.

Еще одним вариантом утепление каркасного фронтона может стать использование пенополиуретана, напыляемого на внешнюю обшивку изнутри или заливаемого в полость между внутренней и внешней обшивкой. Этот материал обладает отменными термоизоляционными характеристиками, после полимеризации и застывания становится абсолютно безопасным с точки зрения экологии, относится к самозатухающим, не распространяющим пламя утеплителям. Сложность лишь в том, что для нанесения такой пенополиуретановой термоизоляции требуется специальное оборудование и определенный опыт в его использовании.

Как утепляют каркасные стены пенополиуретаном?
Термоизоляция строительных конструкций этим материалом показывает высочайшую эффективность. В последнее время в продаже все чаще стали появляться специальные одноразовые комплекты, которые позволяют провести процесс утепления самостоятельно, без привлечения бригады мастеров. Подробнее обо всем этом – в специальной статье нашего портала «Утепление пенополиуретаном своими руками».

Наружное утепление фронтона

Фронтон, возведенный из блоков или кирпича, рекомендуется утеплять снаружи, так как внутреннее утепление способно привести к возникновению очень больших проблем. Стены в зимний период будут насквозь промерзать, а между ними и утеплителем станет собираться влага, что в конечном счёте приведет к образованию грибка и плесени. В результате термоизоляционная система не будет функционировать должным образом и вскорости потребует ремонта или даже полной замены, а стены придётся «лечить» антисептическими растворами.

Чаще всего наружное утепление фронтона проводится одновременно и неразрывно с термоизоляцией всех стен фасада.

Проводятся одновременные утеплительные работы на всей площади фасада, включая и фронтон

Существуя немало различных технологий внешнего утепления стен, которые вполне подойдут и для фронтона. На них в данной статье останавливаться не станем, так как эта информация со всеми подробностями изложена в специальных публикациях нашего портала.

Как сделать внешние стены и хорошо утепленными, и красивыми?
На выбор хозяев дома предлагается несколько вариантов решения этой комплексной проблемы. К числу наиболее популярных можно отнести вентилируемый фасад, например, монтаж сайдинга с предварительным утеплением стены, а также технологию «мокрого фасада» под дальнейшее декоративное оштукатуривание. Обо всем этом – в отдельных публикациях нашего портала.

Ну а последним, завершающим этапом обустройства фронтона обычно идет выполнение декоративной отделки. Хотя, если утепление каркасного фронтона производится изнутри, то сначала можно закончить с внешней облицовкой, а затем спокойно переходить к внутренним работам.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

К сведению! Предварительно построенные фронтоны сильно облегчают возведение стропильного каркаса при сильных порывах ветра, но требуют очень тщательной подгонки размеров, чтобы между свесами и кладкой не образовались щели из-за несовпадения размеров балок.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать фронтон

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.
