Как сделать мауэрлат: Мауэрлат для двускатной крыши: схемы, инструкции, монтаж, установка

Содержание

как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание:

Назначение мауэрлата
Правила обустройства основы под стропила
Зачем нужен армированный пояс
Способы фиксации обвязки под стропила на крыше
Порядок монтажа мауэрлата на стены — как закрепить правильно
Гидроизоляция

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.

Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

Правила обустройства основы под стропила

Основной характеристикой мауэрлата считаются его размеры.

Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность. Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.

Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка. В небольших по площади домах в качестве мауэрлата допускается использование балок сечением 10х10 сантиметров.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком. От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

1 часть цемента;
3 части мелкого щебня;
1,5 части песка;
вода (как правило, 1 часть).

В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

Способы фиксации обвязки под стропила на крыше

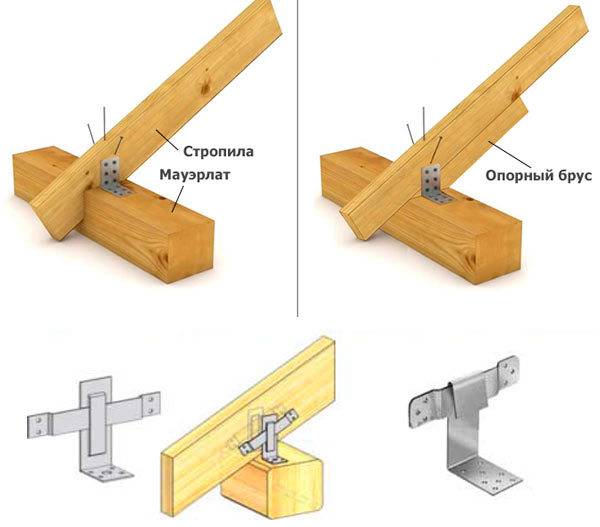

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены. Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.

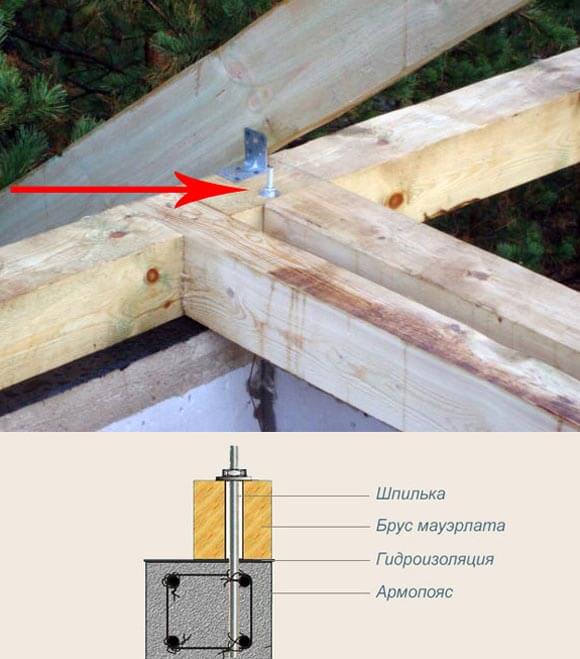

Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу.
У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров. Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов.

Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.

Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

Гидроизоляция

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.

Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

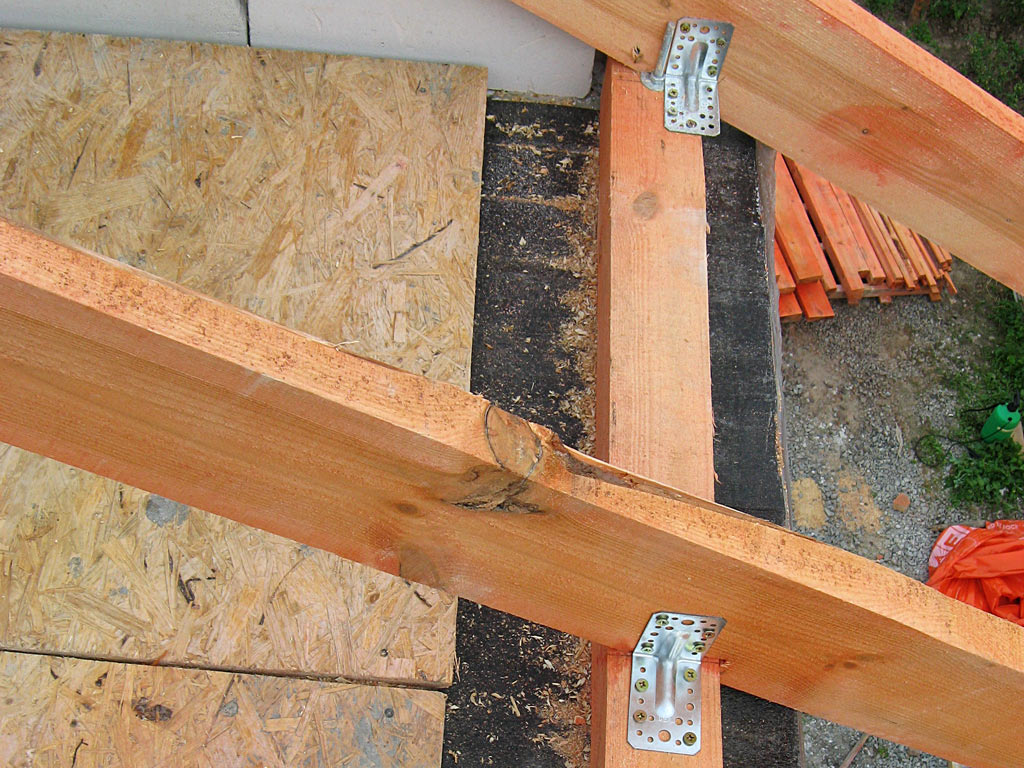

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате. Данный метод применяют в срубах.

Как сделать мауэрлат на газобетоне

Содержание

Мауэрлат – описание в подробностях
Материалы и расчеты
Подготовка деревянных брусьев перед установкой
Крепление мауэрлата к газоблокам без армопояса и с ним
Методика крепления конструкции с наличием армопояса
Габариты армопояса и его предназначение
Установка армопояса
Как правильно установить и зафиксировать мауэрлат
Технология установки без армопояса

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

равномерное распределение тяжести стропил на стены;
фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

защита от деформирования стен;
дополнительная жесткость газобетонной постройке;
регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

Вначале следует соорудить по периметру дома опалубку.
Следом производится армопояс из монолитных блоков.
Потом собирается каркас из арматурных прутьев.
Устанавливаются шпильки для крепления.
Теперь все надо залить бетонным раствором.
Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.
