Как сделать обратный клапан для вентиляции – назначение, разновидности, монтаж своими руками

Содержание

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.


Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.


Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.


Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию






Также рекомендуем посетить:

mojdominfo.ru

Обратный клапан для вентиляции – делаем самостоятельно вместе + Видео

Обратный клапан для вентиляции необходим для эффективной работы системы проветривания. Он исключает вероятность поворота воздушного потока в вытяжке, обеспечивая тем самым приток исключительно свежего воздуха в жилище.

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

  1. Неправильная установка на крыше вытяжной трубы.
  2. Малое количество приточного воздуха, поступающего в систему естественной вентиляции.
  3. В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Конструктивные особенности механизмов и правила их выбора

Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.

Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.

Обратный клапан вентиляции типа бабочка

Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения. Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.

Обратите внимание! Механизмы-бабочки в умеренных широтах покрываются наледью гораздо чаще и быстрее, чем обычные одностворчатые изделия.

Еще один нюанс. Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто. Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.

Делаем обратный клапан своими руками – полезная экономия

Рачительные хозяева могут сэкономить семейный бюджет. Если есть желание, клапан для вентиляции вполне реально сделать самостоятельно. Правда, вытяжной вентилятор все же придется купить. Но все равно затраты будут меньшими.

Своими руками описываемый клапан делается так:

  1. Берете 3–5-миллиметровый по толщине кусок текстолита либо прочного пластика. Выпиливаете из него пластину. Она должна иметь геометрические размеры, соответствующие параметрам отверстия для вентиляции. Пластина будет выполнять функцию основы самодельного устройства.
  2. Просверливаете в изготовленном изделии (по краям) несколько отверстий. Часть из них нужна для крепления основы к стеновой поверхности, часть – для фиксации вентилятора. Также отверстия требуется сделать и в центре пластины. Через них в помещение станет проникать поток воздуха. Размер отверстий и общее их число подбирается на ваше усмотрение. Главное помните, что пропускной потенциал вентиляции будет тем выше, чем большее количество «дыр» вы просверлите в пластине.
  3. Прикрепляете к пластиковой либо текстолитовой основе, сделанной своими руками, вытяжку. Желательно на участке ее стыка с пластиной поставить прокладку из резины. Тогда герметичность конструкции существенно увеличится. Также можно подложить резиновые кусочки под крепежные изделия, чтобы уменьшить уровень вибрации и шума, издаваемого вентилятором при работе.
  4. Берете лист тонкого пластика или плотную (толщиной выше 0,1 мм) пленку из полиэтилена. Они нужны для создания створок. Приклеиваете пленку (пластик) к пластине. Важно! Самодельные створки обязаны закрывать вентотверстия полностью. Изначально приклеивайте пластик либо полиэтилен цельными. А затем разделяйте их на две части (по размерам они должны получиться одинаковыми).

Изготовление обратного клапана своими руками

Теперь нужно поставить сделанный своими руками клапан в вентиляционный канал и надежно прикрепить его дюбель-гвоздями либо универсальными саморезами к стенке. Образовавшиеся между стеновой поверхностью и установленным механизмом зазоры обязательно заделываются хорошим герметиком. Следующий шаг – разрезание створок напополам. Как это нужно сделать правильно, мы говорили выше. Добавим лишь, что срез должен получиться безупречно ровным. Добиться этого несложно, если использовать для разделения монтажный острый нож.

Вот и все. Вы сделали отличный мембранный клапан для естественной вентиляции, который по эффективности своей работы ничем не уступает заводским приспособлениям. Он гарантированно прослужит вам 2–3 года. Принцип функционирования самодельного устройства прост. Створки открываются под воздействием потока, пропуская в вентиляционный канал воздух из жилого помещения. Если возникает обратная тяга, пленка захлопывается (причем абсолютно герметично). А значит, внутрь вашего жилища из общедомовой вентсистемы не попадает воздух. При необходимости же принудительного вентилирования комнаты вам нужно всего лишь запустить вытяжной вентилятор.

remoskop.ru

Как сделать обратный клапан для вентиляции своими руками

В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

  1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
  2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
  3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
  4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
  5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

  1. берем свечку,
  2. зажигаем и подносим к решетке вентиляции,
  3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме
  1. Круглые.
  2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки
  1. Вертикально расположенные.
  2. Горизонтально расположенные.
По методу регулирования
  1. Ручное — с помощью задвижек и рычагов.
  2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.
По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

  1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
  2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

  • Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

  1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
  2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
  6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
  7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену. И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

  1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
  2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
  3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

Источник

remontidekor.ru

Как сделать обратный клапан для вентиляции своими руками

В любом частном или многоквартирном доме предусматривается вентиляционная система.

Одна из основных функций вентиляции состоит в постоянной циркуляции и поступлении чистого воздуха, а вместе с этим убираются пылевые отложения и запахи.

Порой случается, что взамен воздушного потока, прилетает зловоние от соседей.

Здесь вы и понимаете, что клапан обратного действия для вентиляционных устройств — очень необходим. Мы с вами рассмотрим в данной заметке все подробности темы клапана обратного типа.

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — главное наполнение данной детали. Шторка при определенном влиянии воздуха пропускают его лишь в конкретном направлении.

На случай прекращения воздушного притока лопасти закрываются. Сам клапан изменяет как поток масс воздуха, так и объем свежего воздуха.

Для чего необходим обратный клапан

При разрабатывании вентиляционные системы в приватизированном доме, будет это система вентиляции подвального помещения или система вентиляции чердачного этажа, советуем вам проверить ряд причин, по которой следует сделать монтаж у вас в помещении клапана обратного типа.

  1. Нарушение технологии размещения вытяжных труб, ведет к тому, что начинают попадать задуваемые воздушные потоки.
  2. Если в жилье размещается несколько вытяжек. Это ведет к усиление оттока, из за повышения тяги в одной из вытяжек.
  3. Если мы рассматриваем высотный дом, то вероятная возможность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение воздушных потоков, что ведет к возникновению в прочих квартирах обратной тяги.
  4. Отсутствие приточного чистого воздуха. В большинстве случаев происходит на случай неполадки или засорения.
  5. Наличие теплоснабжения, за счёт печи. В данном варианте при функционировании печки, в трубе увеличивается тяга горения, а это со своей стороны ведет к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос основной.

Все просто:

  1. берем свечку,

  2. зажигаем и подносим к решётке вентиляции,
  3. потом открываем окно.

Свеча должна затухнуть, если поток масс воздуха хороший.

Имеет смысл отметить и то, что на стадии проектирования и процесса установки лучше запланировать установку клапана обратного типа. Так как его цена незначительна, а еще во время эксплуатации вентиляции возможно загрязнение, дефармация и влияния окружающей среды, которые со своей стороны приведут к изменению воздушного потока в самой вентиляции.

Вот то вам придется приобрести клапан, истратить время и врезать его в работающую систему.

Главная классификация обратных клапанов для проветривания

По материалам

Пластик (пластмасса). Это одни из очень недорогих и коммерческих устройств. Их активно используют в зданиях для офисов, домах, коттеджах. Очень красиво смотрятся, а благодаря богатейшей палитре цветов материала можно осуществить каждый дизайн.

Сталь покрытая слоем цинка. Стали широко распространены в промышленности и административных помещениях. Эти модели ультрапрочные, это дает возможность долго и качественно справляться с собственной задачей. У клапанов, сделанных из стали, отсутствует такой минус как пожаро-безопасность, так как сталь не горит в отличии от пластика.

Комбинирование материалов. Корпус устройства сделан из стали, покрытой цинком, а шторка или лопасти из пластмассы. Стал широко распространен в помещениях, в которых есть натуральная система вентиляции. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая хороший и природный обмен воздухом.

По форме

  1. Круглые.
  2. С прямыми углами.

Все может зависеть, разумеется, от формы воздушного канала. Имеет смысл отметить тот момент, что для круглых клапанов, которые предназначены для быта выпускаются диаметром 100 — 200 мм. – это очень популярные размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут как правило круглые клапана, а для промышленности с прямыми углами.

От установочного варианта

  1. Вертикально размещенные.
  2. В горизонтальном положении размещенные.

По способу регулирования

  1. Ручное — при помощи задвижек и рычагов.
  2. Автоматическое — происходит автоматично, так как это комплекс приспособлений, приточно-вытяжной вентиляции, которые действует как одно целое.

По конструкционному исполнению

А сейчас разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, действует на створку, закрепленную на оси корпуса клапана. Под воздействием этой силы створка открывается. На случай появления обратной тяги створка закроется собственными силами под силой тяжести.

Наличие одной створки, выполняет конструкцию примитивный и хорошей.

Во время установки этого вида клапанов необходимо применять уровень, так как устанавливать его необходимо исключительно в вертикальном или горизонтальном положении.

Такая конструкция имеет два выполнения:

  1. Модели, где ось смещают относительно центра. А в большинстве случаев она размещена в середине.
  2. Применение противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с применением пружин

По зданию похож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и похожесть с насекомым, от которого и был назван.

Применяют в большинстве случаев в системах вентиляции принудительного действия.

Другими словами при включении вентиляции лопасти открываются, а при выключении закрываются при помощи установленных пружин. Данное устройство можно располагать даже под угол. Необходимо проверить чувствительность шторок перед приобретением. Сейчас регулировку чувствительности выполняют по силе сжатия пружин.

Клапан с гравитационной решёткой

По своему виду напоминают жалюзи, располагать которые можно как вертикально, так и в горизонтальном положении. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Очень часто размещают в стенах, для защиты коммуникаций. Основной плюс этих типов клапанов, это применение их при низкой температуре в условиях улицы.

Клапаны с пластичной мембранной тканью

Рабочий принцип также схож на работу лепесткового клапана. Исключительно в качестве шторки применяют тонкую эластичную пластину, которая при закрытии плотно примыкает вдоль периметра.

Ставят в основном в помещениях с природной вентиляцией, так как мембранная ткань более чувствительна. Минусом считается, тот момент, что мембранная ткань будет изменяться при избыточной обратной тяги.

Как выполнить обратный клапан для проветривания собственными руками?

Имейте в виду тот момент, что цена типовых обратных клапанов невелика, и смысла делать клапан собственными силами нет.

А если короба для проветривания оригинальные, то тогда стоит задуматься про то, как собственными руками сделать обратный клапан для проветривания.

Самый несложный механизм, который можно выполнить своими руками – это лепестковый или мембранный клапана.

Взамен шторки необходимо подобрать жёсткую пластину пластика либо металла. Для устранения пропускания воздушного потока, шторка должна как можно плотнее прилегала к краешкам корпуса. А тоже следует прочно зафиксировать шторку, для того чтобы убрать звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют применять в качестве материала для мембранной ткани. Самое основное, чтобы лист был больших размеров, чем отверстие вентиляции.

На отверстие вентиляции необходимо установить решётку, для того чтобы мембранная ткань не деформировалась. Теперь можно сказать все конструкция готова к использованию.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

  • Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

  1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
  2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
  6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
  7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Правила подбора клапана обратного типа

Также необходимо не забывать, что если недобросовестно подойти к выбору клапана обратного типа, то это способно привести к плохому обмену воздуха.  И для того чтобы этого не случилось, нужно выполнять ряд правил во время выбора этого устройства:

  1. Размеры клапана обратного типа, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без усилий обеспечит открытие лепесточков.
  2. Некоторые устройства используются только в середине помещений. На это необходимо обратить внимание во время выбора модели клапана.
  3. Прекрасная комбинация — клапан обратный + вентилятор для вытяжки + вентиляционная решётка. Подобное комбинирование обеспечит самую большую результативность обмена воздуха.

Как вы видите, обратный клапан для проветривания занимает важное место в обеспечении тёплого климата в самых разных помещениях.

При использовании непростых вентиляциоенных систем важно правильно расположить обратные клапаны для блокирования обратной воздушной тяги.

Тогда работать комбинация из вытяжек и вентиляторов будет работать идеально. Ведь от правильности процесса установки данных устройств зависит эксплуатационный период и качество вентиляции полностью.

Как сделать обратный клапан своими руками / How To Make a One-Way Check Valve (# CrazyTapak)

pos-art.ru

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

В любом многоквартирном доме еще во время строительства проектируется система вентиляции. Она предназначена для комфортного проживания всех жильцов многоэтажного дома. Хорошо устроенная вентиляция гарантирует приток свежего воздуха в каждую квартиру, при этом производит удаление отработанного, богатого углекислым газом, воздуха, а также неприятного запаха и частиц пыли.

Во время эксплуатации системы вентиляции возможно изменение тяги, и в помещение может поступать воздух от соседей. Чтобы этого не происходило нужно смонтировать обратный клапан, который закрывается автоматически при изменении направления потока воздуха.

Техника выполнения клапана своими руками не сложная. Также не представляет сложности найти необходимые материалы и инструменты для работы. Следуя пошаговой инструкции и советам специалистов, все работы по устройству и установке клапана можно осуществить самостоятельно.

Необходимость монтажа обратного клапана

Вентиляционный обратный клапан для вентиляции естественного вида пропускает воздух в одном направлении. В случае изменения направления, створки закрывается, что является преградой для поступления воздушных масс в помещение. Подобное явление чаще всего возникает в многоэтажных домах, где сложная система вентиляции, в которой несколько воздуховодов соединяются в общую шахту. Поэтому изменение давления воздуха в любой шахте может привести к возникновению обратной тяги.

Сделать обратный клапан вентиляции нужно в следующих случаях:

  1. Плохо работает приточная вентиляция (засорена или сломана), поэтому воздушные массы будут поступать из вытяжной шахты.
  2. Труба вытяжки установлена неправильно, поэтому возможно попадание воздуха извне. Особенно это явление проявляется, если дом расположен в зоне ветров.
  3. Если в одной из квартир многоэтажного дома работает вентилятор повышенной мощности, то может нарушаться движение воздуха в других квартирах.
  4. Печка в частном доме способствует возникновению обратного движения воздуха, за счет усиления тяги горения.
  5. Одновременная работа нескольких вентиляторов в квартире может привести к усилению тяги в одном из каналов вентиляции, что также может нарушить отток воздушных масс.

В этих случаях правильно смонтированный своими руками обратный клапан для вентиляции сможет предотвратить приток воздуха.

Проверка работы вентиляции

Для проверки работоспособности вентиляционной системы нужно распахнуть форточку в любой комнате, чтобы создать приток воздуха. Затем поднести к отверстию вентиляции зажженную свечу или зажигалку. Если пламя наклонится в сторону канала, значит, вентиляционная система исправна. В противном случае, придется чистить систему или производить устройство обратного клапана вентиляции.

Этот метод является пожароопасным, поэтому представители пожарной и газовой службы запрещают пользоваться открытым пламенем для проведения проверки, особенно в домах с магистральным газопроводом.

Существует безопасный метод проверки тяги. Открыв форточку, необходимо поднести к вентиляции лист тонкой туалетной или папиросной бумаги. Если бумага прилипает к решетке, значит тяга хорошая.

Типы обратных клапанов

В зависимости от конструктивного исполнения, сделанные своими руками обратные клапаны для вентиляции разделяют на следующие основные типы:

  • лепестковые;
  • мембранные;
  • бабочки;
  • с гравитационной решеткой.

Лепестковый клапан

Такой вентиляционный обратный клапан для естественной вентиляции популярен благодаря компактным размерам. Изготавливается лепестковый клапан в виде заслонки, расположенной на оси. При наличии прямого потока воздуха заслонка открывается, а при движении воздушных масс в обратном направлении происходит закрывание створок обратного клапана для естественной вентиляции.

Ось лепесткового клапана может располагаться как в горизонтальной плоскости, так и в вертикальной. Нормальное положение лепестка – закрытое.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан «бабочка»

Во многом такой клапан похож на лепестковое устройство. Наличие двух створок, расположенных на оси, напоминают бабочку. Принцип работы клапана бабочка очень простой: при прямом движении воздуха створки открываются, а при обратном потоке происходит закрывание вентиляционного отверстия.

В основном система с обратным клапаном «бабочка» используется в принудительной вентиляции, так как при слабом потоке воздуха створки не сжимаются.

Клапан с гравитационной решеткой

Внешне такое устройство представляет собой решетку с обратным клапаном для вентиляции. Такие решетки с жалюзи устанавливаются непосредственно на стену здания и не требуют дополнительных декоративных накладок.

Принцип работы, как и всех предыдущих типов, заключается в открытии створок при прямом потоке воздуха, и закрывании их при выключенном вентиляторе.

Решетка с обратным клапаном для вентиляции используется в основном на промышленных предприятиях. По способу расположения жалюзи клапаны с гравитационной решеткой могут быть как горизонтальными, так и вертикальными.

По форме бывают обратные клапаны для вентиляции прямоугольные и круглые.

Материал для изготовления обратного клапана

Своими руками обратные клапаны для вентиляции изготавливают из следующих материалов:

  1. Оцинкованной стали малой толщины. Модели с клапанами из оцинковки чаще применяются на производственных предприятиях или в административных зданиях. Прочность и стойкость к агрессивным средам оцинкованной стали, позволяет эксплуатировать обратные клапаны длительное время. Также требования к пожарной безопасности на промышленных предприятиях обуславливают их широкое применение. В бытовых условиях металлические клапаны не практичны, так как срабатывание их сопровождается характерным стуком, да и со временем могут появиться следы ржавчины, что портит внешний вид устройства.
  2. В квартирах лучше устанавливать самому обратный клапан, для вентиляции изготовленный из пластика. Такие клапаны легко подобрать под любой стиль интерьера помещения, так как они имеют эстетичный внешний вид. В системах с естественной вентиляцией клапаны из пластика проявляют хорошую работоспособность, так как являются чувствительными устройствами.
  3. В клапанах комбинированного типа корпус сделан из оцинкованной стали, а створка из пластика. Чувствительность клапана очень высокая, что обуславливает их применение в системах с естественной вентиляцией.

Кроме того, клапаны бывают с подогревом и без него. Клапаны с подогревом устанавливаются на наружную стену. При колебании температуры клапан с подогревом предотвращает обледенение створок.

Стандартные размеры обратных клапанов для вентиляции – 100, 125 или 150 мм.

Параметры выбора обратного клапана

Если решили купить клапан в торговой сети, то нужно ознакомиться с основными характеристиками, которыми необходимо руководствоваться при выборе устройства.

Основные критерии выбора:

  1. Решетка для естественной вентиляции с обратным клапаном должна соответствовать размеру отверстия вентиляционного канала. Лучше подобрать подходящее устройство, чем заниматься подгонкой канала.
  2. Для естественной вентиляции необходимо подбирать обратный клапан с высокой чувствительностью. Если сила тяги невелика, то лучше установить вентилятор.
  3. Размер клапана должен соответствовать параметру вентилятора. Если обратный клапан для вентиляции 100 мм, то и вентилятор должен соответствовать этому размеру.
  4. Необходимо учитывать также температурные условия, ведь некоторые устройства обладают плохой работоспособностью при низких температурах. Такие клапаны устанавливают только внутри помещения.
  5. Если воздуховод имеет прямоугольную форму, то и обратный клапан должен быть прямоугольным.

В случае неправильного подбора оборудования может нарушиться работа вентиляции в помещении или произойти смена направления воздуха.

Пошаговая инструкция изготовления клапана

Сделать обратный клапан для вентиляции своими руками можно изучив аналогичные заводские модели. Следуя инструкции, не сложно изготовить самодельный клапан мембранного типа, который по своим характеристикам не будет уступать промышленным моделям.

Инструкция по самостоятельному изготовлению клапана:

  1. Сначала необходимо сделать пластину, которая будет являться основным элементом клапана, на ней будут устанавливаться створки. Пластина выпиливается по размеру и форме канала вентиляции. Для изготовления пластины можно применять прочный пластик или текстолит толщиной от 3 до 5 мм.
  2. Для соединения с вентилятором и фиксации пластины в канале вытяжной вентиляции, по краям ее просверливаются отверстия. Также сверлятся отверстия в центральной части, чтобы обеспечить свободный пропуск воздушного потока. От количества отверстий будет зависеть способность системы пропускать воздух.
  3. Далее, с помощью уплотнительной прокладки и герметического средства производится крепление пластины в трубе вытяжки. В местах крепления пластины с помощью винтов рекомендуется установить прокладки из мягкого материала или резины, это позволит уменьшить вибрацию и уровень шума в системе вентиляции.
  4. Следующим этапом будет изготовление створок для обратного клапана. Для этого из плотной пленки вырезается кусок, по размерам и форме соответствующий размеру пластины. Пленка приклеивается по краям пластины. Именно из этой пленки в дальнейшем и будут сделаны две створки клапана.
  5. Разрезаем пленку на две равные части, это и будут створки клапана. Разрез необходимо сделать ровным.
  6. Трубу с пластиной и пленкой устанавливаем в вентиляционный канал и крепим с помощью дюбелей.
  7. Производим герметизацию зазоров между трубой вытяжки и стенками вентиляционного канала.

Принцип работы клапана мембранного типа довольно прост:

  • воздушному потоку в прямом направлении ничего не мешает, так как створки открыты;
  • при изменении направления тяги створки закрываются, препятствуя проникновению воздуха снаружи, тем самым защищая помещение от посторонних запахов и пыли.

Особенности применения клапанов на кухне

На кухне система дополнительно устраивается система вытяжной вентиляции над плитой. Это позволяет не распространяться загрязненному воздуху по всей площади кухонного помещения.

При включенном вентиляторе система втягивает дым от поверхности плиты. А вот при отключенном питании вентилятора запахи от соседей могут попадать в помещение. Монтаж обратного клапана на вытяжку является обязательным условием сохранения чистоты воздуха в кухне.

Следует помнить, что на кухне существует еще одно отверстие общей вентиляционной системы. Через этот канал загрязненный воздух может поступать обратно в помещение. Поэтому рекомендуется устанавливать обратное устройство и на общей шахте. Клапан типа «бабочка» монтируется на вытяжную вентиляцию от плиты, а на естественную вентиляцию мембранный клапан.

В ванной комнате рекомендуется смонтировать обратный клапан, который не будет пропускать в ванную холодный воздух извне, а также сможет уменьшить влажность помещения, если есть приток воздушных масс от соседей.

Советы специалистов по установке обратного клапана

Смонтировать обратный клапан в системе вентиляции несложно. Для этого не понадобятся специальные инструменты, достаточно лишь перфоратора для сверления отверстий в стене, а также шуруповерта или простой отвертки, чтобы закрутить шурупы.

Всегда проще сделать качественную работу, принимая во внимание советы специалистов по установке и эксплуатации клапана:

  • Самостоятельный монтаж клапана должен начинаться с определения направления потока воздушных масс. Только после этого действия можно приступать непосредственно к монтированию оборудования.
  • Чтобы в квартиру через систему вентиляции не смогли проникнуть насекомые, рекомендуется перед монтажом створок приклеить кусок капрона или специальной мелкоячеистой пластиковой сетки. Капрон использовать предпочтительнее, его легче почистить или заменить.
  • Установка клапана будет произведена более качественно, если подобрать устройство с удобной системой крепления (фланец или хомут).

  • Для конструкции, устанавливаемой в наружной стене здания, лучше приобрести обратный клапан с электрическим подогревом. Это предотвратит обмерзание створок при низких температурах.
  • Чтобы избежать заклинивания лопастей от пыли и загрязнения, необходимо периодически очищать створки от налета.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

fb.ru

делаем самодельный обратный клапан (воздушный и для воды)

Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.


Обратный клапан погружного насоса

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.


Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

  • корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
  • запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
  • пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

  • После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
  • Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде



На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

  • муфту, на корпусе которой нарезана наружная резьба;
  • тройник с внутренней резьбой;
  • пружину, диаметр которой позволяет ей свободно входить в тройник;
  • стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
  • резьбовую пробку;
  • уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.


Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

  • Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
  • В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
  • Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.


Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже



Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.


Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

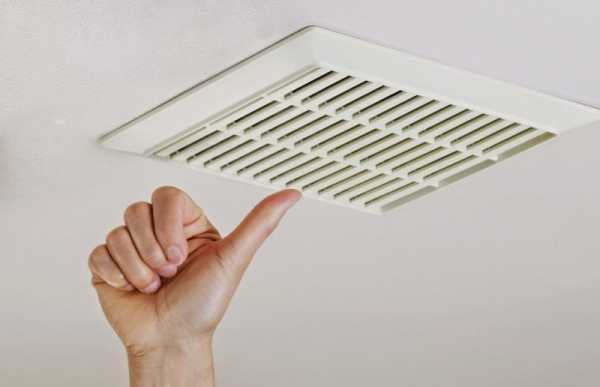

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

  1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
  2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
  3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
  4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
  5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

  • Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
  • При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Отправить ответ

avatar
  Подписаться
Уведомление о
