Как сделать проходной выключатель из обычного своими руками
Содержание:
Главное преимущество проходного выключателя – это управление светом из другого места, то есть включается оно в одной локации, а выключается в другом. Такое устройство можно сделать самостоятельно, не приобретая его в магазине и не тратя лишних денег. В данной статье будет подробно описан процесс как сделать проходной выключатель из обычного.
Если описать конкретное использование и удобство такого типа выключателя, то можно описать ситуацию, когда проходя по длинному коридору, свет в нем включается вначале, а выключается уже в конце. Есть также более сложные схемы, схемы которых также будут приведены в данном материале. Дополнением для наглядности служат два ролика и один скачиваемый файл со схемами и элементами, которые потребуется чтобы реализовать данное решение.
Схема подключения
Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются – проходные. Они позволяют включать и выключать свет с нескольких мест. Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры. Представьте – вам нужно пройти шестиметровый коридор ночью.
На входе вы включаете свет, пересекаете его, а на выходе – выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.
Как устроен выключатель.Виды переключателей
Проходные переключатели выпускаются отдельным видом – они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки. В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать проходной выключатель из обычного в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.
Основное отличие проходного блока от обычного – в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки. При подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.
Схема выглядит следующим образом:
- Ноль из коробки подается на лампу.
- Через переключатель фаза уходит на вход.
- На выход уходит два кабеля, оба идут на второй выключатель.
- Из второго выключателя идет кабель на лампу.
По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.
Как устроен проходной выключатель.Делаем сами
Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться – их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором – вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов – его можно устанавливать в любом месте.
[stextbox id=’warning’]Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта – два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно. [/stextbox]
Теперь вы знаете, как сделать проходной выключатель света. Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.
Как работает проходной выключатель.Маршевый выключатель своими руками
Распространённость самостоятельного изготовления проходных выключателей обусловлена тем, что они намного дороже обычных, и не в каждом магазине бытового электрооборудования имеются в продаже. Наиболее распространённым способом изготовления маршевых выключателей является их сборка своими руками из обычных устройств – одноклавишных и двухклавишных в различных комбинациях.
Интересно почитать: что такое конденсаторы.
Проходной выключатель – из обычного одноклавишного
Для управления одним осветительным прибором (без разделения ламп в нём на группы) применяется одноклавишный маршевый выключатель. В отличие от модели для скрытой проводки, проходное устройство для наружного размещения найти в продаже бывает затруднительно, поэтому именно накладные маршевые выключатели собирают самостоятельно чаще всего.
Проходной одноклавишный выключатель для наружной проводки можно собрать из двух обычных — также одноклавишных. При этом необходимо, чтобы выключатели были одной модели, а расположение внутренних комплектующих в корпусе было симметричным. Как правило, для сборки используются изделия от одного производителя. Проверенным вариантом являются выключатели от Schneider Electric, на одном из которых и рассмотрим эту операцию.
Отвёрткой с узким жалом клавиша поддевается и извлекается из корпуса, после чего надавливанием на фронтальную часть из выключателя выталкивается диэлектрическое основание. Выдавленное основание отделяется от штатного пластикового подрозетника. С помощью той же отвёртки отщёлкиваются 4 защёлки по периметру, и основание разделяется на две части, каждая из которых симметрична относительно вертикальной оси.
Подключение проходного выключателя.Все описанные операции проводятся и со вторым выключателем, но только для того, чтобы извлечь из него коромысло — металлические контакты и графитовый стержень. Извлечённое коромысло переворачивается вокруг своей продольной оси и устанавливается в основание первого выключателя – в готовые пазы рядом с имеющимися контактами, но в обратном направлении.
В парное гнездо вставляется и второй стержень, после чего диэлектрическое основание собирается – между двумя контактами с одной стороны устанавливается перемычка (общий контакт), две половинки складываются и защёлкиваются. По окончании сборки необходимо «прозвонить» проходной выключатель тестером при различных положениях клавиши. Соответственно, в пару этому устройству собирается ещё одно – также из двух обычных одноклавишных.
Маршевый выключатель – из обычного двухклавишного
Для такого способа изготовления проходного выключателя понадобится один двухклавишный. Сборка маршевого изделия для скрытой проводки наиболее просто выполняется переделкой продукции брендов Anam, Legrand или Panasonic, имеющей модульную конструкцию. Для переделки выключателя с него снимаются клавиши, после чего появляется доступ к модулям, закреплённым на направляющих в корпусе. Один из модулей нужно снять и, повернув «вверх ногами», опять установить на штатное место.
Посадку модуля необходимо точечно зафиксировать каплями термоклея, так как в таком положении его защёлки могут не совпадать со штатными пазами. Выключатель собирают в обратном порядке и получают устройство, модули которого после разворота одного из них оказываются работающими в противофазе. Поэтому с задней стороны выключателя необходимо установить перемычку между контактами с одной стороны – она будет являться общим контактом устройства. Посаженные на место две клавиши необходимо жёстко связать друг с другом, например, заполнить зазор между ними подходящим по цвету герметиком.
Материал в тему: что такое электрическая цепь.
Проходной двухклавишный выключатель
Двухклавишный маршевый выключатель предназначен для управления из нескольких мест двумя группами ламп осветительного прибора, например, ярусами люстры. Нажатие одной клавиши на выключателе подаст питание на одну группу (ярус), второй – на другую.
Изделие представляет собой два одноклавишных проходных выключателя, смонтированных в один корпус. На каждую клавишу приходится по одному входу и два выхода, итого – 6 контактов на выключатель в целом.
Таким образом, у одноклавишного и двухклавишного проходных выключателей общий принцип работы, но подключение сдвоенного устройства сложнее — фаза подаётся на оба входа первого двухклавишного выключателя, который соединяется со вторым четырьмя проводниками. Во избежание ошибок, способы подключения двухклавишных маршевых выключателей лучше изучать по схемам, вот одна из них:
Собрать и установить маршевый двухклавишный выключатель своими руками возможно лишь при использовании двух переделанных устройств, смонтированных на стене рядом друг с другом и подключенных соответствующим образом.
Чтобы управлять двумя группами рожков люстры из двух различных мест понадобится четыре переделанных выключателя. Стоимость обычных устройств для сборки двухклавишных в этом случае будет превышать цену готового выключателя от производителя.
[stextbox id=’warning’]Готовое изделие выигрывает у собранного из двух переделанных в компактности и эстетичности, поэтому к самостоятельной сборке проходных двухклавишных выключателей прибегают очень редко.[/stextbox]
Из проходного – обычный выключатель
Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный? Не беда, можно установить проходной как обычный, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

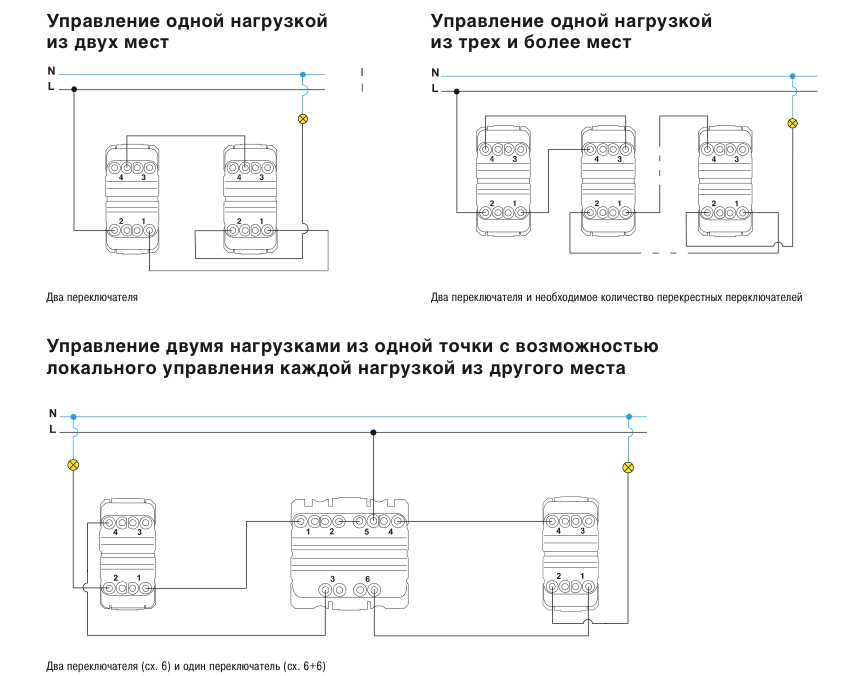

Схема подключения проходного переключателя для работы на две линии. Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок. Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.
Выключатель на две лампы.В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно. Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.
В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.
Схема подключения проходного выключателя
При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6. Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.
Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении. Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!
Схема подключения проходного выключателяРазличия между проходным и традиционным выключателем
Разница между проходным и обычным выключателем (вид сзади) По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения.
Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм. Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема.
Интересно почитать: все о законе Ома.
Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки. По конструкции, способу установки и типу управления выключатели могут быть:
- клавишные;
- кнопочные;
- ползунковые;
- тяговые;
- тумблерные.
Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают. Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.
Переделка устройства
Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель.
В больших помещениях иногда требуется устройство, имеющее несколько клавиш. Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3.
Как подключить в сеть
Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками.
Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов.
Он может быть: одноклавишный, оборудованный подсветкой или без нее, двухклавишный с подсветкой или без нее, трехклавишный, накладной, встроенный, промежуточный. Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки: по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство, нельзя включать и выключать свет в нескольких точках одновременно.
Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.
Порядок действий
Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши. По размеру они не должны отличаться друг от друга.
При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой.
Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй. Теперь переходим непосредственно к самой работе по переделке устройства: Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене.
Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления. Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть.
При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.
Схемы подключения.С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки. Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла).
Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место. Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство.
[stextbox id=’info’]Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.[/stextbox]
Заключение
Рейтинг автора
Написано статей
Более подробно схемы подключения проходных выключателей и как их сделать своими руками описаны в статье Управление освещением из нескольких мест. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.
В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:
www.samelectrik.ru
www.votetoremont.ru
www.electric-220.ru
www.samelectric.ru
www.aqua-rmnt.com
www.electricvdele.ru
www.knigaelektrika.ru
Предыдущая
ПрактикаВарианты схем подключения проходных выключателей
Следующая
ПрактикаЛучшие способы проверки датчика Холла
Управление освещением из 4 мест: как сделать своими руками
Собираем схему управления освещением из четырех мест
Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.
В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.
Содержание
- Схема проходных и перекрестных выключателей
- Проходные и перекрестные выключатели
- Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
- Схема управления освещением из 4 мест при помощи импульсного реле
- Что такое импульсное реле?
- Схема управления освещением от импульсного реле
- Вывод
Схема проходных и перекрестных выключателей
Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.
Проходные и перекрестные выключатели
Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.
Схема обычного одноклавишного выключателя | Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются. |
Схема проходного выключателя | Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются. |
Схема перекрестного выключателя | Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3. |
Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А.
При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.
Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.
Установка выключателя
Итак:
- Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов. Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
- Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.
Подключение проходного выключателя
- Теперь приступаем непосредственно к подключению.
Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
- От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.
Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.
- От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.
Подключение перекрёстного выключателя
- Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.
Схема управления освещением из четырех мест
Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.
А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.
Схема управления освещением из 4 мест при помощи импульсного реле
Одним из таких более простых вариантов, является использование так называемых импульсных реле.
В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.
Что такое импульсное реле?
Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.
Импульсное реле
- Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
- При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.
Принцип действия обычного электромагнитного реле
- Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
- Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.
Технические характеристики импульсного реле РИО-1
- Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.
Схема управления освещением от импульсного реле
Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.
Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.
Кнопки для управления реле РИО-1
- Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
- От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.
На фото схема подключения реле РИО-1
- Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
- От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле.
Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.
Схема подключения для управления освещением импульсным реле из 4 мест
Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.
Вывод
Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.
Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.
Как подключить трехпозиционный выключатель
23 апреля 2023 г.
Трехпозиционный выключатель очень удобен, поскольку позволяет включать светильник из двух разных частей дома. Иногда люди путаются в подключении трехпозиционного переключателя, потому что он не так распространен, как традиционный односторонний переключатель.
3-ходовой и 4-ходовой переключатель, диаметр проводки…
Пожалуйста, включите JavaScript
3-ходовой и 4-ходовой переключатель, схема подключения
Но если вы установили однополюсный переключатель, следовать этому руководству несложно. Это руководство научит вас как подключить трехпозиционный переключатель с помощью пошагового процесса.
Что такое 3-позиционный переключатель?Выключатель с тремя винтовыми клеммами для электрификации, позволяющий управлять светильником с помощью двух выключателей из двух разных мест.
Связанный: купите трехпозиционный переключатель на Amazon менее чем за 8 долларов
Как подключить трехпозиционный переключатель? При подключении 3-позиционного переключателя имеется 9Дополнительный провод 0013 называется путешественником , потому что он соединяет два переключателя друг с другом. Определение правильных проводов обеспечит правильное выполнение следующих шагов.
Подойдите к электрическому щиту в вашем доме и выключите питание конкретного выключателя, на котором установлен трехпозиционный настенный выключатель. Если ваша электрическая коробка не имеет маркировки, вам, возможно, придется найти правильный выключатель методом проб и ошибок.
Совет: еще раз проверьте печатную плату, чтобы убедиться, что питание отключено должным образом. Вы можете попробовать включить и выключить свет, чтобы убедиться, что электричество выключено. Кроме того, вы можете отключить все выключатели и использовать фонарик.
2. Отсоедините старый переключатель Снимите крышку с первого распределительного щитка, открутив винты и проверив последний переключатель. Затем ослабьте крепления, которые удерживают фактический переключатель на месте. Осторожно вытащите переключатель из отверстия.
В схеме с 3-позиционным переключателем будет три провода: один черный (горячий провод), один белый (или нейтральный провод) и один медный (или заземляющий провод). . В зависимости от типа Romex или возраста вашей проводки у вас может не быть красной проводки, и поэтому вы можете игнорировать красные провода на схеме ниже.
- Черный провод: Черный провод — это провод нагрузки или горячий провод, по которому проходит напряжение через выключатель. В выключателе света черные провода подключаются к латунным винтам по бокам выключателя, называемым клеммными винтами.
- Белый провод: Белый провод известен как нейтральный провод.
- Медный провод: Неизолированный медный провод без покрытия считается проводом заземления.
Он также может быть зеленым или зеленым с желтой полосой. В выключателе провод заземления крепится к зеленому винту заземления.
Повторите процесс со второй коробкой. Если вы найдете два черных провода или разноцветный провод, вы можете проверить каждый из них, чтобы определить, какой из них горячий, или есть ли более одного горячего провода.
6. Разъединение проводовКак только вы пометите определенные провода и получите представление о том, что делает каждый провод, отсоедините их. Ослабьте винты клеммы, открутив гайки провода. Будут видны незакрытые концы проводов, которые больше не подключаются к выключателю.
7. Установка и подключение нового трехпозиционного переключателя Наконец, прикрепите новый переключатель, но убедитесь, что оба переключателя идентичны. 3-позиционный переключатель отличается от однополюсного переключателя, и важно использовать правильный тип переключателя для вашего приложения.
Проверьте клеммы и общие провода в новых переключателях, которые вы устанавливаете. С общими клеммами соедините общие провода.
Теперь прикрепите красные провода точно к верхней правой или левой части переключателей в обеих коробках.
Подсоедините вторую дорожку обеих коробок к открытым верхним концам, которые не используются красным проводом.
С помощью гайки скрутите нейтральные белые провода, а затем поверните и закрепите три провода заземления в первичной коробке. Подсоедините самую короткую клемму заземляющего провода к зеленому концу переключателя.
Теперь подойдите ко второму ящику и соедините заземляющий провод с латунным или зеленым винтом переключателя.
8. Установите крышки переключателей и проверьте переключатели, включив питание После того, как все провода правильно подключены, закройте переключатели в коробку. Снова вставьте экраны панели переключателей. Включите источник питания с панели управления.
Наконец, проверьте переключатели, выключив и включив их.
ЗаключениеДобавление трехстороннего света — отличная идея для дополнительного удобства вашей семьи. Другие потенциальные улучшения вашего домашнего освещения включают в себя установку светодиодных ламп, замену старых потолочных вентиляторов и установку солнечных ламп вокруг внешней части вашей собственности. Будьте осторожны с горячими проводами и обратитесь к нашей схеме подключения переключателя, если вы застряли. Проводка выключателя света предсказуема и проста в управлении, как только вы изучите основы управления вашими светильниками и типичную конфигурацию проводки.
Пошаговое руководство по установке интеллектуального выключателя света
Советы по установке интеллектуального выключателя света Если вы хотите обновить домашнее освещение, чтобы им можно было управлять с помощью Alexa или Google Assistant, на самом деле вам не нужно заменять все ваши лампочки умными лампочками. Вместо этого вы можете просто установить интеллектуальный выключатель света для управления существующими светильниками. В то время как ваше первое желание может заключаться в том, чтобы это сделал электрик, установка интеллектуального выключателя света не слишком сложна, и вы вполне сможете сделать это самостоятельно, если выполните следующие простые шаги:
- Проверьте, какой тип настенного выключателя у вас есть, и проверьте проводку
- Выберите нужный смарт-переключатель
- Удалите старый переключатель
- Подсоедините провода нового интеллектуального переключателя к проводам в стене
- Тщательно проверьте их
- Подключите их к домашней сети Wi-Fi.
Звучит сложно? Не волнуйтесь — мы обеспечим вас этим пошаговым руководством.
Как правильно установить интеллектуальный выключатель света Шаг 1. Изучите настройку интеллектуального выключателя Чтобы преобразовать существующий выключатель света в интеллектуальный выключатель, сначала необходимо определить, какой у вас набор, потому что тип интеллектуального выключателя, который вы покупаете, требует быть совместимым. Если у вас есть один переключатель, вам нужно купить «одноклавишную» установку. Для двух выключателей нужен двухклавишный, а для трех выключателей нужен трехклавишный.
Чтобы проверить проводку, вам сначала нужно отключить питание через блок предохранителей, так как вы определенно не хотите рисковать получить удар электрическим током пока ковырялся там. Затем убедитесь, что у вас есть бесконтактный тестер напряжения. Примечание. Если вы заменяете более одного существующего прибора, не думайте, что все они подключены одинаково. Очень часто в каждой комнате устанавливаются разные выключатели в зависимости от того, кто их установил и когда. Поэтому эти действия нужно будет повторить в каждой комнате.
Шаг 3: Найдите существующий коммутатор, куда вы хотите установить интеллектуальный коммутатор Это довольно просто — все, что вам нужно сделать, это отвинтить настенную пластину и приподнять ее со стены. Если он застрял, это, вероятно, просто потому, что краска высохла и прилипла к стене. Подойдет плоская отвертка или даже нож для масла.
Убедитесь, что существующий коммутатор имеет четыре основных типа проводки, необходимых для установки коммутатора. Должен быть «входной» провод, «выходной» провод, «земляной» провод и «нейтральный» провод, который обычно белого цвета. Если вам не хватает нейтрального провода (что возможно, если вы живете в старом доме), вам нужно купить особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод. Если вас это смущает, не волнуйтесь. Ваше новое устройство должно поставляться с подробной схемой подключения интеллектуального переключателя, к которой вы можете обратиться.
Шаг 5: Подключите провод вашего интеллектуального выключателя света к проводу от вашей стены Затем просто снимите старый выключатель, как только вы отсоедините провода, и начните установку интеллектуального выключателя света. Это довольно просто, просто подключите провод «вход» к проводу «вход», провод «выход» к проводу «выход» и так далее. Используйте инструмент для зачистки проводов, чтобы подготовить провода к новому выключателю, и используйте соединители проводов, чтобы убедиться, что у вас нет оголенных или ослабленных проводов.
В этот момент вы можете снова включить питание на блоке выключателя, чтобы протестировать новый выключатель. Если он включится, все готово, но если нет…
Шаг 7. Отключите питание в распределительной коробке Если новый интеллектуальный выключатель не включается, вернитесь к выключателя и выключите питание, прежде чем вы начнете возиться с проводами. Вы хотите убедиться, что все они надежно закреплены, так как если интеллектуальный выключатель света не работает, скорее всего, один из проводов отсоединен. Один совет — настенная коробка может быть тесной, но не запихивайте внутрь все провода.
