Как сделать табурет своими руками из дерева

Сейчас в магазинах представлен большой ассортимент различной мебели. Но табуретка, несмотря на свою простую конструкцию, остается популярна в интерьере помещений. Иногда качественное изделие найти достаточно сложно, поэтому расскажем как сделать табурет своими руками из дерева

Популярные типы табуретов

Классический. Является наиболее распространенным вариантом и представляет собой конструкцию из четырех ножек и квадратного сиденья. Чаще всего данную модель используют в небольших помещениях, чтобы в нужный момент убрать и освободить необходимое пространство.

Барный. Такие табуреты предназначены для барных стоек. От обычных моделей отличаются высотой конструкции и специальной подставкой под ноги. Иногда для удобства оснащаются подлокотниками и спинками. Форма сиденья может быть абсолютно любой, поэтому каждый может выбрать то, что подходит именно ему.



Складной.  Конструкция дает возможность сложить табурет. Подходит для маленьких комнат, так как табурет можно убрать при необходимости. Имеет маленький вес, что позволяет легко переносить его в любое место. Используют табурет не только как место для отдыха, но и как прикроватную тумбочку или столик.

Многофункциональный. Табуретка-стремянка пользуется популярностью: она не только является посадочным местом, но и легко трансформируется в небольшую лесенку. Конструкция, несмотря на свою функциональность, достаточно устойчива и не требует дополнительных опор.

Классический

50%

Барный

0%

Складной

0%

Многофункциональный

50%

Проголосовало: 4

Как сделать табурет своими руками из дерева

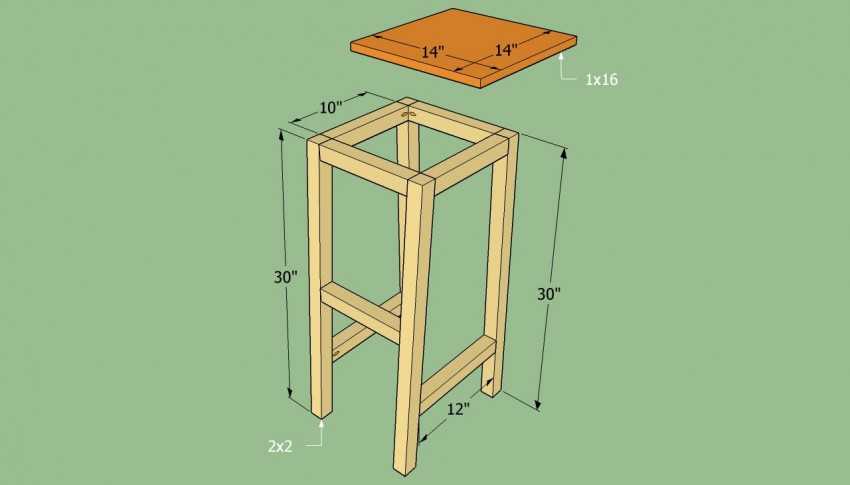

Подготовка чертежа табурета с размерами

Чтобы сделать табурет своими руками из дерева необходимо выбрать модель и подготовить эскиз. Он должен включать в себя не только видимые элементы, но и внутренние соединения. На чертеже обязательно следует проставить все размеры.

Стандартные размеры:

• Ширина сиденья — 40 — 45 см.
• Расстояние от пола до сиденья — 65 — 75 см.

Дополнительные размеры:

• Габариты ножек.
• Расположение относительно пола царг и перекладин.
• Дополнительные крепления для царг.

Выбор материала

Еще одним преимуществом в самостоятельном изготовлении табурета является подбор материала. Рекомендуется обратить внимание на экологически чистые материалы:

• Дерево.
• ЛДСП.
• МДФ.

При выборе деревянной основы желательно присмотреться к таким породам как сосна, береза, дуб. Они легко обрабатываются и обладают высокой прочностью.

Необходимые инструменты

Если вы не имеете профессионального оборудования, тогда замените его подручными инструментами. На качество изделия это никак не повлияет, просто работа займет немного больше времени. Мелкие инструменты рекомендуется расположить в одном месте на белую ткань, так вы легко найдете необходимое. Вам понадобятся:

• Карандаш.
• Рулетка.
• Молоток.
• Лобзик.
• Шуруповерт.
• Клей.
• Наждачная бумага.
• Ножовка.
• Фрезер.
• Гвозди.

Ножки для табуретки своими руками

Чтобы сделать ножки для табуретки, подготовьте четыре бруска одинаковой высоты, важно, чтобы их срез был ровным. По стандартному размеру изготовим их длиной 485 мм и с поперечным сечением 50 * 50 мм. Все параметры могут меняться, подстраиваясь под личные пожелания мастера.

Следующих этап — нанесение разметки под пазы. Именно в этих местах детали будут соединяться друг с другом. Чтобы сделать углубление, качественно используйте стамеску и фрезер.

Если предусмотрены приножки, то пазы следует сделать на ножках еще и ниже. Высота определяется индивидуально.

Размеры паза:

• Ширина — 13 мм.
• Высота — 50 мм.
• Глубина — 30 мм.
• Отступ сверху — 20 мм.
• Отступ от края — 10 мм.

Далее следует обработать края царг, приножек и сделать шипы. Высота и глубина должна быть меньше на 1 — 1,5 мм, чем отверстия в ножках, которые для них предназначены.

Как собрать табуретку

1. Перед сборкой табуретки необходимо подготовить сиденье. Для этого подготовьте четыре или две доски размером 450 * 225 мм, толщиной равной 12 мм. Чтобы прочность была максимальной, перед нанесением клея зашлифуйте стороны наждачной бумагой. Далее с помощью клея склейте их торцами друг к другу и дайте время будущему сиденью высохнуть.

2. Пока сиденье сушится, приступим к сборке каркаса. Ножки следует собирать между собой попарно с помощью царг. Место соединения шипов и пазов промазывается клеем. Каждую рамку необходимо стянуть струбцинами, чтобы конструкция не распалась во время высыхания клея. После высыхания парных деталей собираем все в единую конструкцию, проклеиваем и ждем полной фиксации. Далее закрепляем каркас саморезами.

3. Чтобы повысить прочность табурета, необходимо установить так называемые «сухари». Их фиксируем с помощью гвоздей к царгам. Такое укрепление даст дополнительную опору для сиденья.

4. Остается установить сиденье. Для этого нанесите клей на те поверхности конструкции, которые будут соединяться с ним. Приложите сиденье, выровняйте его и прижмите. Далее просверлите четыре отверстия по углам, диаметр которых должен быть больше на 1 — 2 мм, чем диаметр шкантов. Нанесите клей в отверстия и забейте шканты. Вытекший на поверхность клей следует немедленно убрать. Верхнюю часть шканта обрежьте фрезером и все хорошо зашлифуйте.

5. Стяните место соединения сиденья и ножек струбцинами, дождитесь полного высыхания клея.

Декор и оформление сиденья

Существует множество вариантов оформления сиденья: от простого акрилового покрытия до использования техники декупаж. Часто прибегают к декорированию мебели салфетками, газетами и страницами из книг. Так предмет выглядит оригинально и привлекательно. Также одним из вариантов украшения является связанная крючком накидка и сшитая из ткани мягкая подушка.

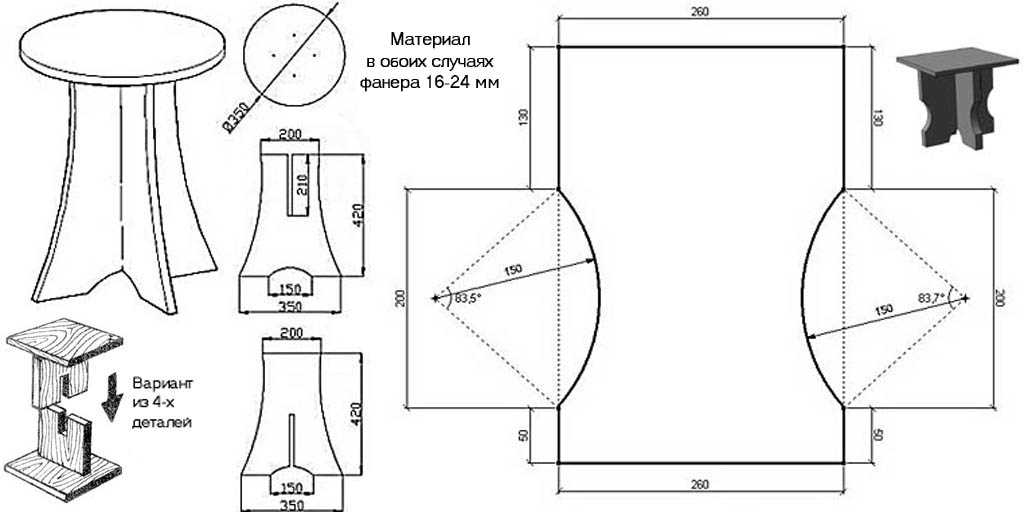

Чертеж табуретки с размерами других видов

Круглый табурет

Табуретки для кухни из дерева

Маленький табурет из дерева

Детский табурет из дерева

Идеи стильного оформления табуретов с фото

Сделать табурет в домашних условиях, не имея опыта, не так просто, как может показаться. Однако если проявить терпение и внимательно подойти к процессу, то результат вас не сможет не порадовать.

схемы и чертежи, пошаговая сборка

Табурет по сей день остается неотъемлемой частью любого интерьера. Правда, если раньше он бы однообразным и использовался только как дополнительное место для сидения, то сейчас дизайнеры и строители научились делать из этой простой вещи поистине произведение искусства. В данной статье мы рассмотрим виды табуретов, их строение и как смастерить в домашних условиях.

Содержание статьи

• Как сделать табурет своими руками
• Какие инструменты понадобятся
• Схемы и замеры самодельных табуретов
• Табурет самостоятельно: пошаговая инструкция

Как сделать табурет своими руками

Для того чтобы понять, как сделать табурет в домашних условиях необходимо для начала разобраться, какой именно вид нужен. Их всего существует 5:

• детский;
• для дачи;
• лесенка;
• складной;
• ящик.

Несмотря на свое говорящее название, детская табуретка пригодится не только ребенку. Он может использоваться взрослым как подставка или дополнительная ступенька. Но все-таки предназначен он для детей. Чтобы изделие было легким, его создают из липы или другой породы дерева, предварительно хорошо высушив. Также необходимо провести обработку уже готового стула, чтобы не было острых элементов и торчащих щепок. Все углы округляются. Благодаря легкости ребенок сам сможет передвигать его.

Важно! Советуем начинать мастерить табуреты именно с данного типа, ведь для него потребуется меньше всего материалов и он отлично подойдет, чтобы набить руку.

Табурет-ящик обычно используется для помещений, в которых не хватает места для мелочей. Например, кухня или мастерская. Отлично подойдет для девушек, которые занимаются рукоделием. Модель отличается от классической тем, что в ней присутствует ящик, крышкой которого чаще всего является сама сидушка. При помощи петель она поднимается и опускается по необходимости.

Складной табурет также подойдет для комнат, в которых не хватает места. Такой тип изготовить труднее и вряд ли это получится у новичка без опыта, однако результат стоит, чтобы научиться. Для изготовления потребуется обработанная древесина и крепежные детали, петли.

Табурет-стремянка является еще одной многофункциональной моделью, которая пригодится в хозяйстве. Отличительной особенностью такого табурета являются ступеньки, которые по необходимости можно выдвигать из-под сидения, а затем убирать обратно, чтобы освободить место. Помогает добираться до высоких полок. Также подойдет для пожилых людей.

Для создания дачного стула необходимо правильно подобрать материал. Отлично подойдут лиственница и дуб, однако можно использовать и другие породы дерева, только перед этим будет необходимо обработать влагоотталкивающей жидкостью. Отличительной особенностью являются зазоры в сидении, чтобы дождевая вода сбегала, и табурет быстро высыхал.

Какие инструменты понадобятся

Без специальных приспособлений изготовить табурет надлежащего качества не получится, так что лучше на этом не скупиться, ведь на кону здоровье тех, кто будет использовать изделие. Вот что понадобится:

Прежде всего понадобится ручной фрезер, с помощью которого обрабатываются углы и создаются узоры. Также потребуется шлифовальная машинка, которая используется для устранения неровностей.

В обязательном порядке использовать ее при изготовлении детского табурета.

Электрический лобзик или ножовка для выпиливания деталей. Шуруповерт для скрепления заготовок и просверливания в них отверстий. Струбцина или тиски. Пригодятся при обработке отдельных деталей и приданий им нужной формы. Также струбцина пригодится, если понадобиться склеить между собой детали. В обязательном порядке понадобится рулетка и карандаш или ручку для разметки. Также могут пригодиться стамески различного размера.

Если без электрических приборов еще можно обойтись, заменив их ручными и затратив при этом на порядок больше времени, то за молотком и гвоздями придется сбегать в магазин.

Схемы и замеры самодельных табуретов

Создание табурета рассмотрим на примере классического образца, так как он является самым ходовым и популярным. На фото изображен чертеж класической табуретки.

На чертеже цифрами обозначены детали, которые будет необходимо изготовить по отдельности и затем соединить. (1.приножки 2.ножки 3.царги 4.сидение 5.элементы соединения.) Под цифрами 6 и 7 показаны соединительные пазы. Высота табурета 0,5 м. сидение 450х500 см.

Для создания ножек потребуется 4 бруска 485 см в высоту и сечением 55х55. Лучше всего сделать их прямыми. Для сидения используется несколько досок общими размерами 450х500 см или фанера с такими же габаритами. Чтобы сделать табурет более устойчивым используются подножки или царги, которые изготавливаются из бруса с длиной 441 см и сечением 30х30.

Табурет самостоятельно: пошаговая инструкция

1. Прежде всего советуем изготовить сидение, если для этого понадобится склеить доски. Так вы не потеряете время и к моменту изготовления остальных деталей сможете сразу приступить к сборке.
2. Затем изготавливаем ножки табурета. Они должны быть одинаковы по высоте, иначе вся конструкция будет неустойчива. Также необходимо провести тщательную обработку деталей, устранив неровности. Рекомендуемая высота ножек: 450-500 см.
3. Изготавливаем отверстия для закрепления царг и подножек с помощью стамески или ручного фрезера.
4. Затем изготавливаем шипы на царгах таким образом, чтобы они входили в пазы, но при этом не болтались и плотно скрепляли конструкцию. Их можно укрепить с помощью клея.
5. Следующим шагом является соединение всех ножек.
6. Завершающим моментом устанавливается сидение на ножки и закрепляется с помощью саморезов и шлифуется до полной гладкости.

Внимание! Выступающий клей советуем сразу убрать.

Сделать табурет своими руками легко и просто, главное придерживаться правил и рекомендаций. Собрать можно табуретку любой формы и модели, главное сделать правильные замеры.

чертежи, материалы для работы и принцип создания

Всем, кто интересуется практичностью и привлекательностью интерьера в квартире. Для этого существует большое количество вариантов оформления помещения и расстановки мебели. Если хозяин не хочет ходить по магазинам, но у него есть свободное время и желание, то он может сделать мебель своими руками. Это не только убережет бюджет от лишних затрат, но и позволит создать оригинальную вещь, которую вы больше нигде не найдете. Как собрать барный стул своими руками быстро и не затратно?

Преимущества самодельного стула

Барные стулья появились в продаже не так давно, но уже считаются незаменимой вещью для людей, в чьих домах есть просторные кухни, в которых помимо обеденной зоны , вы можете найти барную стойку. Готовый барный стул можно украсить по своему усмотрению, после чего гости смогут оценить работу.

Основными преимуществами мебели своими руками являются:

1. Возможность лишний раз не тратить деньги. Создать стул для барной стойки в два раза дешевле, чем купить его в Икеа. Стоимость стула в Иркутске составит 4 тысячи рублей.
2. От самостоятельной работы над изделием можно получить массу положительных впечатлений. Многие мастера вместо очередного скучного похода в магазин предпочитают занять себя, ведь можно придумать необычный дизайн и украсить мебель по своему желанию.
3. Большое количество материалов для работы. При самостоятельном создании стула для бара перед мастером открывается широкий выбор материалов. Причем он учитывает цвет, размер и внешний вид изобретения.
4. Возможность создать новый барный стул из старого.

Популярные модели

Если говорить о дизайне будущего барного стула, то ограничений почти нет. Форма, размер и цвет предмета мебели могут быть самыми разными. Все конструкции делятся на три основных типа:

1. Со спинкой. В этом варианте высота спинки будет достигать поясницы человека, сидящего на стуле. Спинки конструкции могут быть как мягкими, так и жесткими. Учитываются и различные формы: квадратные, овальные, со специальным углублением. Если к креслу добавить подлокотники для комфортного времяпрепровождения, оно будет напоминать маленькое кресло.
2. Изделия без спинки. Такие устройства считаются самыми примитивными по конструкции. Многие изделия этого типа называются табуретками.
3. Кресло-трансформер. Модель включает складной механизм, который сразу становится компактным и мобильным. В таком кресле можно самостоятельно регулировать высоту, а также при необходимости раздвигать спинку и ножки.

Опытные мастера советуют новичкам не браться за слишком сложные конструкции, а обратить внимание на табуретку попроще.

Выбор дерева

Стул для бара можно сделать из металла или дерева. Такой материал, как металл, лучше всего использовать мастерам, имеющим опыт работы со сварочными аппаратами, так как металлическим трубам достаточно сложно придать нужную форму. Изготовить деревянную конструкцию может любой человек, даже обладающий минимальными знаниями в столярном деле. В каждом из этих случаев главное проявить желание и терпение.

Барный стул из дерева хорошо украсит комнату и придаст ей больше уюта и семейного тепла. Основными преимуществами такого материала, как дерево, является экологическая чистота, наличие большого количества цветов, фактур и форм.

При выборе породы дерева для работы важно опираться на несколько факторов. По породам все породы деревьев подразделяются на:

• мягкие: ольха, береза, сосна и др.;
• средний: бук, дуб, вишня;
• твердые: клен, экзотические породы, тис и многое другое.

Важно помнить, что помимо прочности деревянного материала учитывается его устойчивость к влаге. Не все твердые породы могут быть устойчивы к повышенной влажности в помещении, не говоря уже о мягких сортах деревьев. Если этот показатель не учитывать, то вскоре после контакта с водой готовое изделие начнет набухать и потеряет всякую привлекательность.

С деревьями мягкого типа любая работа выполняется проще и быстрее. Такой материал не отличается длительностью использования и не имеет особых технических характеристик. Стул из такого дерева может радовать своего владельца всего 15 лет, но создать его своими руками сможет именно каждый.

Если мастер уже набрался достаточно опыта и не сомневается в своих силах, то он может приобрести для строительства более дорогие сорта дерева: ясень, бук, дуб. Такое кресло будет использоваться членами семьи не один десяток лет, а также не подведет комфортом и эстетикой.

Подробное описание материалов

Для создания барного стула используются различные деревья. К наиболее часто используемым на рынке современных товаров относятся:

1. Сосна. Эта порода отличается экономичной ценой и легкостью в столярном деле. Сосновые доски приятно пахнут. Запах хвои, по словам медиков, действует успокаивающе и помогает поднять настроение, а также создает в доме своеобразный уют. Кроме того, сосна отличается светлыми тонами, что позволяет сочетать готовую конструкцию с различными интерьерами. С таким материалом комфортно работать. Для этого можно использовать как ручные, так и электрические инструменты. Главное преимущество этой породы деревьев в том, что ее не жалуют вредители. Во время обработки изделия антисептиками мастер может улучшить устойчивость к влаге, что продлит срок службы табуретки.
2. Береза. Он также считается экономичным материалом с хорошими эксплуатационными характеристиками. Текстура березы светлая с необычными полосками. Его легко резать и подпиливать в нужных местах любыми инструментами, доски быстро склеиваются и хорошо впитывают лакокрасочные материалы. С помощью морилки можно окрасить дерево в любой желаемый оттенок, а результат закрепить сверху слоем лака. По своим характеристикам береза ​​схожа с буком, но стоимость ее в несколько раз ниже, что дает ей преимущество.
3. Гайка. Эта порода дорогая. Самый высокий ценник имеет черный орех, который хорошо переносит любые механические повреждения, не портя при этом первозданный вид. Также этот материал обязан своей популярностью большому количеству цветовых вариантов. Существует более 10 разновидностей древесины ореха, из которых можно создавать самую разнообразную мебель, в том числе и барный стул.
4. Дуб. Материал характеризуется долгим сроком службы, стойкостью и устойчивостью к царапинам и другим повреждениям. Цвет древесины может быть как светло-желтым, так и темно-коричневым. Дуб быстро окрашивается и податлив при нанесении лака. Быстро сохнет и не трескается при длительном использовании.
5. Бук. Этот вид пиломатериалов отличается длительным сроком службы, устойчивостью к царапинам и долговечностью. Он тоже пластиковый и не доставляет проблем при эксплуатации. Оттенок дерева может варьироваться от розово-желтого до красно-коричневого, что позволяет мастеру создать необычный дизайн с учетом особенностей интерьера и преобладания в нем определенного цвета.

Чертеж конструкции и определение размеров

Перед разработкой самого чертежа важно точно определить желаемый тип изделия, а также конструктивную особенность. В это время мастер должен определиться со следующими пунктами:

1. Количество ножек. Лучше всего создать стул с 4 ножками.
2. Возможность регулировки высоты. Если нет желания, то можно не волноваться и создать простое кресло, но большего комфорта можно добиться, если стул заранее оснастить функцией регулировки высоты.
3. Простота использования продукта. Для этого мастера советуют оснастить стул специальной подставкой для ног, спинкой и подлокотниками по бокам.
4. Материалы для каркаса профиля. Как оказалось, каркас может быть деревянным или металлическим. Для обивки лучше всего найти плотную ткань, фактура и цвет выбираются по вкусу.

Далее мастер выбирает подходящий ему рисунок. Существует несколько способов его выбора:

1. Рисунок от руки на альбомном листе или миллиметровке. Этот способ лучше использовать мастерам с большим опытом. Только они смогут четко отразить дизайн в разных проекциях на бумаге, не упуская деталей, которые могут привести к проблемам в будущем.
2. Найдите оптимальный чертеж в Интернете. Этот способ считается самым простым и используется практически всеми домашними мастерами. С ним вам не нужно самостоятельно выбирать размеры стула, рассчитывать количество материалов, думать о внешнем виде изделия и его формах. Профессионалы в этой области предоставят готовый качественный проекционный материал.
3. Применение специальных программ, предназначенных для компьютера. Большинство рекомендаций — это Cutting и PRO-100.

Как оформить чертеж будущего изделия решать вам. Главное, чтобы готовый чертеж не имел серьезных недостатков и был выполнен качественно. В противном случае это может повлиять на срок службы изделия и удобство его использования.

Несмотря на огромное количество чертежей в Интернете, барный стул имеет определенные общие характеристики, которым следуют в большинстве случаев:

• высота от пола до сиденья — от 75 до 85 см;
• высота от пола до барной стойки — 110-130 см;
• расстояние от сиденья до барной стойки 10-15 см;
• зазор между ножками изделия 40 см;
• ширина сиденья 25-30 см;
• длина сиденья 35-40 см.

Все перечисленные выше параметры считаются условными. В случае, когда конструкция барного стула круглая или овальная, все размеры кардинально меняются.

Также при разработке чертежа изделия важно помнить, что сиденье может быть как жестким, так и мягким. Для создания мягкого сиденья лучше всего использовать следующие материалы:

• поролон;
ткань обивочная
• ;
• мебельный степлер;
Малярный клей
• .

Типовая схема изготовления

Создание стула для бара, как и любой другой мебели, начинается с раскроя отдельных деталей. Для этого подготовьте следующее:

• четыре ребра жесткости толщиной не менее 3 см;
• 2 круга: один с диаметром стороны 2 см и длиной 26 см, второй — 3 см и длиной 36 см.

Меньший круг будет служить подложкой в ​​конструкции, а большой — сиденьем. После того, как основные детали будут готовы, можно приступать к сборочным работам. Все детали крепятся саморезами, а для дополнительной прочности можно использовать клей ПВА. Сборка барного стула из дерева своими руками состоит из следующих этапов:

• ножки крепятся друг к другу в неглубокий дисковый круг;
• затем большой круг саморезами прикручивается к кругу меньшего диаметра;
• винтовые ребра жесткости;
• последний этап — покрытие готового стула морилкой, а после высыхания несколькими слоями лака.

Описанный вариант создания считается самым простым и универсальным, он подойдет любому мастеру. Если вы хотите небольшое углубление в сиденье стула, вы можете вырезать его, а затем выровнять стамеской. После того, как сиденье отполировано, сверху наносится лак в несколько слоев.

Сиденье стула для бара может быть мягким. Для изготовления такого изделия поролон следует приклеить к фанерным или деревянным доскам, толщина которых не менее трех сантиметров. Прикрепите обивочную ткань поверх мебельного степлера.

Украшение готового изделия

В конце готовую конструкцию можно красиво украсить. Этот процесс считается максимально индивидуальным, так как у каждого мастера свое мнение в украшении предмета интерьера, созданного своими руками.

Некоторые не заморачиваются и просто покрывают пятно морилкой или краской. Другие наносят необычную резьбу на ножки или спинку изделия, кто-то даже использует технику декупаж, чтобы придать дизайну особую эксклюзивность.

Самый простой способ придать красивый вид изделию через ткань. Для этого следует рассмотреть ткани, устойчивые к влаге и различным загрязнениям: гобелен, кожзаменитель, микрофибра, жаккард и кожа.

Не нужно тратить много времени на перетяжку стула тканью, ведь в любом магазине вы легко сможете подобрать специальный чехол на свой вкус или сшить его самостоятельно. По мере ремонтных работ в помещении мастер может обновить чехлы на барном стуле. При выборе тканей следует обращать внимание на интерьер помещения и особенности барного стола.

Дизайн ногами, руками и глазами

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

№

Этот небольшой табурет, спроектированный на глаз и собранный вручную, удовлетворяет моим четырем критериям: размер соответствует моей ноге и размеру моей стопы; устойчив для всех возможных положений стопы; прочный и достаточно прочный, чтобы выдержать больше моего веса; и предлагает нескользящую поверхность ступени.



Эмпирическая, а не имперская мера доиндустриального производителя.

В этой статье я собираюсь показать, как я проектирую простой предмет мебели, погружаясь в мировоззрение доиндустриального ремесленника с ручными инструментами. Поскольку я не собираюсь использовать электроинструменты для сборки изделия, я могу отложить свой обычный машинно-ориентированный процесс проектирования на его разработку. Это означает, что я не буду возиться с составлением (или преобразованием в SketchUp) числовых чертежей для создания списков вырезок, потому что, как вы увидите, они мне просто не нужны. Машине нужны номера, а ремесленнику нет.

Грубый набросок. Толстый карандаш и лист бумаги — это все, что нужно для начального развития концепций дизайна.

Я начинаю с набросков концепции, которые удовлетворяют основным параметрам функциональности и эстетики, которые являются «данностями» проекта. Когда я дохожу до итерации, которая выглядит достаточно хорошо, чтобы ее продолжить, я рисую ее в натуральную величину — и на ее основе создаю картонный макет, который позволяет мне просматривать часть не только в трех измерениях, но и размещать так, чтобы я мог посмотрите на него так, как он будет выглядеть при использовании. (Часто в реальных видах плоскости и детали удлиняются или сокращаются в ракурсе таким образом, который не очевиден при рисовании фасадов.) После того, как макет удовлетворен, я передаю дизайн традиционной аналоговой системе записи галочек и шаблонов. При создании этого дизайна не пострадали никакие рулетки или линейки!

Один фут. Ширина моего нестандартного табурета составляет один фут — мой настоящий фут, а не имперский фут.

Для кого работает табурет

Если я буду избегать цифр, то как мне получить и определить размеры этого предмета мебели – в данном случае простой табуретки-стремянки для моего магазина? Ну вот тут становится интересно.

Поскольку этот табурет подходит мне по размеру и использованию, я могу призвать свое тело предоставить все основные размеры. Вот как это работает: человеческое тело может быть приблизительно пропорционально восьмидесяти целочисленному отношению. У нас восемь размахов рук (с вытянутыми руками) в ширину и восемь размахов рук в высоту. Наша голова составляет одну восьмую часть нашего роста. Наша центральная линия до плеч составляет одну восьмую нашей ширины, а длина стопы составляет пять восьмых размаха плеч. (Последнее соотношение приводит к тому, что подножка оказывается близкой к печально известному и по своей сути привлекательному золотому прямоугольнику.) Таким образом, при проектировании этой подножки я разрабатываю ее основные размеры, а также расположение структурных пересечений, исходя из соотношений. из восьми. Но не любые восьмые: я использую свой собственный размах рук, чтобы предоставить информацию об отправной точке — в конце концов, эта табуретка трудится для меня!

Особенности параметров

Размах рук. Шагнуть с пространства одной руки делителями на восьмые; затем используйте эти восьмые для получения каждого измерения на вашем табурете.

Здесь необходимо построить прочный и устойчивый табурет с одной ступенькой для собственного использования в магазине — он даст мне достаточный подъем, чтобы добраться до верхней полки моего склада пиломатериалов и нескольких высоких полок. Чтобы предотвратить соскальзывание со стула, я хочу, чтобы на подножке была какая-то текстурированная поверхность. Для эстетической привлекательности я предполагаю заостренные углы и линии, смягченные изгибами. Итак, вот список «данностей» для этого проекта:
■ Оптимизирован по размерам, чтобы соответствовать моему телу
■ Устойчив, независимо от того, где я ставлю ногу
■ Прочный и достаточно прочный, чтобы выдержать мой полный вес
■ Нескользящая поверхность ступеней

Вот как я намерен выполнить данные условия: Для обеспечения устойчивости подножка должна быть примерно на ширине плеч по длине (поскольку вес нашего тела, переносимый через ноги, по своей природе ложится под наши плечи). моя нога!) широкий. Высота табурета должна быть подъемом на удобную ступеньку (опять же моя ступенька). На рисунке ниже я показываю, как я все это выкладываю точно с размаха одной руки.

Две руки. Размах двух моих рук составляет соотношение 16:8. Этот размер определяет общую длину моего табурета, изготовленного по индивидуальному заказу.

По прочности почти любая древесина лиственных пород обеспечивает достаточное сопротивление изгибу и устойчивость к деформации в соединениях. Я избегаю хвойных пород, таких как кедр и сосна, потому что боковая нагрузка на их волокна с низкой плотностью, вероятно, приведет к ослаблению соединений и, в конечном итоге, к катастрофическому отказу в случае, если кто-то прыгнет на табурет.

Для долговечности, которая зависит от физики, а не от химии, я буду скреплять части табурета с помощью столярных изделий, которые физически соединяют доски друг с другом и не полагаются на клей для прочности. Как видно на рисунках, я прикреплю подрамник к торцевым доскам с помощью шипов со сквозными клиньями (которые также обеспечивают эстетическую привлекательность), затем прикреплю эту сборку к ступенчатой ​​доске с помощью пары скользящих ласточкиных хвостов, усиленных против бокового смещения. с карманными винтами. Чтобы сделать поверхность ступени нескользкой, я добавлю текстуру, вручную вырезав ряд канавок на поверхности ступени.

Рисунок на глаз и с ума

Нарисованные от руки наброски были слишком большими, чтобы их можно было хорошо воспроизвести, поэтому вот сгенерированная компьютером иллюстрация с подробным описанием «сгенерированных вручную» соотношений.

Работая с доиндустриальным мышлением ремесленника, я позволяю себе рисовать на правой (я иногда думаю, светлой) стороне моего мозга — той половине, которая не является аналитической и связана множеством правил и прецеденты. Я беру толстый карандаш (чтобы не вдаваться в мелкие детали) и набрасываю набросок в перспективе, отражающий основные функциональные требования. Я делаю наброски, пока не чувствую, что уловил как физические, так и эстетические требования дизайна. Хотя я стремлюсь к точной перспективе и приятным пропорциям, на данный момент я не слишком беспокоюсь о создании этих концептуальных эскизов в идеальном масштабе. Следующий шаг, визуализация в трех проекциях, приближает концепцию к реальности, определяя точные размеры и отношения всех частей в полном, реалистичном масштабе.

Большая дуга. Чтобы нарисовать дугу с большим радиусом, чем можно установить на компасе, я использую набор коммерческих трамблеров. Эта версия от Lee Valley имеет нониусную регулировку для установки штифта фокусной точки. На другом конце есть приспособление для удержания карандаша.

Когда у меня есть концептуальный набросок, с которым я могу жить, я раскладываю кусок пергамента (или другой прозрачной бумаги) на 1-дюймовой квадратной миллиметровке и готовлюсь нарисовать первый полномасштабный вид табурета: боковой подъем. (Графическая бумага устраняет необходимость в громоздком, склонном к проскальзыванию Т-образном квадрате.)

А теперь самое интересное: вверху листа я вытягиваю левую руку и отмечаю расстояние от внешней стороны мизинца до вытянутого большого пальца. Затем я беру разделители и выдвигаю восемь порций между этими двумя точками. Я записываю этот 1/8 размаха рук, рисуя круг в углу рисунка; этот трюк дает мне возможность быстро и точно сбросить делитель.

Теперь обратите внимание: каждое измерение и основное структурное пересечение этого маленького предмета мебели будут основываться на многих восьмых ширины моей ладони! Результат тройной: табурет будет легко пропорциональным с помощью набора разделителей; он идеально подойдет моему телу; и, поскольку размеры всех его частей и частей относятся друг к другу в некотором целочисленном отношении, этот предмет мебели практически гарантированно будет выглядеть приятно и приятно для глаз.

Центрированный подход. Чтобы передать длину паза по центральной линии, я устанавливаю разделители на чертеже …

После проведения базовой линии я делаю начальную точку, затем отступаю на две ширины ладони, чтобы установить общую длину табурета. Я рисую перпендикулярные линии к основанию в этой точке с помощью геометрии или просто глядя на нижележащую миллиметровую бумагу. Безопасной и удобной высотой табурета-стремянки должен быть подъем на естественную для человеческого тела ступеньку, которая составляет 1/8 его роста (что также удобно бывает на ширине ладони).

Итак, чтобы отметить высоту, я просто делаю шаг на одну ладонь по каждой перпендикулярной линии с разделителями и соединяю отметки с помощью палочки для рисования. Поскольку чертежная палочка является образцом заготовки, из которой я буду делать табурет, я могу определить точную толщину верхней части, обводя каждую сторону палочки.

… затем переместите разделитель к центральной линии, начерченной на шаблоне.

Далее я рисую торцевые доски. Окончательный концептуальный набросок указывает на то, что концы скошены внутрь вверху — как для эстетики, так и для повышения стабильности и долговечности за счет триангуляции напряжений, которые будут воздействовать на соединения. Я быстро понимаю, что не хочу, чтобы концы выходили за верхнюю ступеньку (я не хочу споткнуться о них), но в то же время я хочу, чтобы основание было как можно шире.

Очевидное решение – сделать подошву концов на одном уровне с концами подножки. Но сколько они не могут войти? Просто глядя на меня, я могу увидеть, что слишком много, а что слишком мало. То, что оказывается прямо перед моим глазом, составляет, как удобно, две восьмых размаха моей руки. Я измеряю это расстояние с помощью разделителя, а затем с помощью палочки для рисования намечаю вид сбоку (и точную толщину) торцевых досок.

А как насчет носилок? В моем концептуальном наброске указано, что он должен быть расположен примерно посередине между полом и верхней частью скамьи. Но какой ширины она должна быть и как далеко она должна располагаться ниже подножки? Опять же, две восьмых моего размаха рук, кажется, соответствуют всем требованиям в обоих случаях. Я также продолжаю на этом этапе и рисую сквозной заклиненный шип и добавляю приятную маленькую деталь: изгиб на конце его шипа.

Разделяй и властвуй. Я часто создаю шаблон из тонкой фанеры для представления компонентов с углами и/или кривыми. Торцевые доски этого табурета-стремянки имеют и то, и другое. Чтобы избежать утомительного и подверженного ошибкам процесса измерения, я переношу все размеры с чертежа на шаблон с помощью пары разделителей.

Чтобы создать вид с торца, я просто удлиняю линии основания и высоты, которые я установил на виде сбоку. Поскольку я устанавливаю ширину шага табуретки на длину моей стопы, что составляет примерно 1/6 роста человеческого тела, я делаю шаг на десять восьмых ширины ладони. (Я округляю одну шестую, когда отступаю на 10 из 64 восьмых, составляющих мой полный рост.)

Чтобы определить наклон торцевых досок, я пытаюсь пройти две восьмых ширины ладони, как делал это на виде сбоку, но вид сбоку выглядит слишком крутым. Вместо этого я использую то же соотношение, но делаю его относительно ширины верха. Теперь перекосы составляют одну восьмую длины и одну восьмую ширины. Для меня наклон теперь выглядит в самый раз. Затем я пробую две восьмых ширины, чтобы установить ширину стопы по обе стороны от арки, и делаю шаг на одну восьмую по центральной линии, чтобы определить вершину (высоту) арки. Это тоже выглядит хорошо. Затем я рисую дугу, используя циркуль и линейку, чтобы найти ее фокус.

Однако из-за того, что торцевая доска наклонена внутрь, ее истинная длина не выражена на этом виде в анфас — она изображена в ракурсе. Чтобы нарисовать торцевую доску в ее истинном размере, чтобы я мог сделать шаблон компоновки, мне нужно «расширить» чертеж, чтобы показать углы на концах торцевых досок. Я также перерисовываю дугу на расширенном виде.

Сделать макет

Макет. Я почти всегда делаю макет мебельного проекта, чтобы рассмотреть его со всех сторон в трех измерениях. А поскольку стремянка проводит свою жизнь на полу, я перенесу готовый макет на пол, чтобы наблюдать за ним, оценивая дизайн.

На этом этапе, вместо того, чтобы углубляться в детализацию полномасштабного рендеринга, я считаю, что лучше всего создать полномасштабный трехмерный макет произведения, чтобы я мог рассмотреть его более реалистично. и со всех сторон. Переношу габаритные размеры с натурной визуализации на листы картона с помощью галочки и угольника. Обратите внимание, что я использую расширенный вид торцевых досок, а не высоту. Вырезав все детали, я делаю прорези для «шипов» подрамника, а затем собираю макет с помощью коричневого упаковочного скотча.

Теперь, когда у меня есть 3D-форма для игры, я ставлю ее на пол (где она проживет большую часть своей жизни), внимательно наблюдаю и начинаю задавать вопросы: Пропорции выглядят правильно? (Так и есть.) Сквозной шип полностью виден или его частично скрывает выступ ступени? (Он показывает, что все в порядке.)

Станет ли ступенька менее строго прямолинейной, если я немного загну ее концы? (Не знаю, давайте попробуем.) Я добавляю полоску малярного скотча, чтобы быстро и эффектно очертить кривую без необходимости резать картон.

Сказочная палочка. После того, как чертеж готов, я изготавливаю палочку, чтобы перенести размеры компонентов, показанные на чертеже, на заготовку. Опять же, нет необходимости брать пронумерованные размеры — я просто кладу палочку прямо на древесину и отмечаю положение линий разреза (которые я рисую угольником или линейкой).

Как оказалось, кривая значительно помогает, и я обнаружил, что самую изящную кривую, по-видимому, удобно создавать, превращая кривую в часть круга, фокус которой находится на центральной линии на противоположном конце ступени. доска. Я пробую трюк с лентой на дне носилок, но изгиб там кажется излишним, и я отказываюсь от него. Я, вероятно, просто сделаю фаску переменной ширины вдоль его нижнего края, которая просто намекает на кривую.

Когда я доволен макетом, я переношу любую новую информацию и проектные решения обратно в полномасштабный рендеринг. Я также дорабатываю расположение и поперечные сечения стыков, в том числе выбираю ширину шипа подрамника, который «подгоняется инструментом» — то есть такой же ширины —
, как у одного из моих врезных стамесок.

Запишем

Захваченные паттерны. Я кладу шаблон торцевой доски на ложу, работая с узлами и инкапсулируя интересные и подходящие узоры волокон – в данном случае кафедральное зерно.

Чтобы эффективно и с почти безошибочной точностью разместить компоненты этого предмета мебели на складе, я создаю аналог, т. е. физический, а не числовой, запись размеров компонентов, места их пересечений, а также размер и углы суставов. На палке для историй, которая представляет собой просто чистый, прямой кусок дерева толщиной около 1⁄4″, шириной 2-1⁄2″ и длиной в пару футов, я отмечаю и маркирую длину и ширину ступенчатой ​​доски и подрамника. . Я также записываю положение и угол наклона плечевой линии шипа носилок. Чтобы записать точный размер и детали торцевых досок, я делаю шаблон из 1⁄8-дюймовой фанеры «дверной обшивки».

Начало и конец. Готовый табурет из массива дерева рядом с картонным макетом.

На данный момент мне больше не нужен макет, и я могу выбросить визуализацию, если захочу. Мне также не нужно беспокоиться о потере списка вырезок, потому что его нет. Вся информация, которая мне нужна для создания этого проекта — сейчас и навсегда — полностью записана на одной маленькой палочке и небольшой пластине из фанеры. Создавая дизайн, погруженный в мышление доиндустриального ремесленника, я наслаждаюсь местом, где я могу рисовать на светлой стороне своего мозга, где правители больше не правят, и я свободен от тирании чисел!

Список инструментов

Для рисования:
❏  Моя рука (и нога!) палка (отрезок заготовки с прямыми краями, выровненный по толщине заготовки, из которой будет изготовлен табурет)
❏ Квадрат
❏  Разделители – не менее двух плюс циркуль (разделитель с карандашом)
❏  Наконечники
❏  Скос толщина (рекомендуется тонкая, японского типа)
❏ Карандаш (стандартный №2 или механический с грифелем 0,07) и белый пластиковый ластик
Для изготовления макета:
❏ Картонная пленка (по возможности без складок)
❏ Упаковочная лента (коричневая) и малярная лента (синяя или зеленая)
Для переноса макета на склад:
❏ Материал для сториз (светлое дерево 1⁄4″ x 2–1⁄2″ x 24″)
❏ Запас для шаблона (1⁄8″ фанера или толстый майлар)

---

Продукт Рекомендации

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине.
