Вентиляция в погребе в гараже
Содержание
- Правильный обмен воздуха
- Выбор типа вентилирования в погребе
- Естественная вытяжка, устройство
- Устройство принудительной вентиляции
У многих владельцев гаражей, имеется подвал или погреб, в котором можно хранить различные продовольственные запасы: закрутки, варенья, овощи и т. д. Однако, чтобы продукты долго хранились, не портились и были как свежие, важно обеспечить правильные условия хранения. Ведь повышенная влажность, спертый и грязный воздух будут негативно сказываться на них. Для устранения этой проблемы, важно сделать в подвале систему вентиляции, для обеспечения свежего воздуха. Схема довольно проста, поэтому для работы вы можете не нанимать специалистов, а сделать все своими руками. Нужно только выбрать тип вентилирования, закупить материал, взять инструменты и воплотить все в жизнь. Давайте подробнее рассмотрим, как сделать вентиляцию в вашем погребе гаража.
Правильный обмен воздуха
Кроме того, что вентиляция необходима для сохранения продуктов, она важна для самой постройки. Если проветривание не предусмотрено, то помещение будет отсыревать, со временем разрушаться, и, в конце концов, его нужно будет целиком перестраивать. В погребе будет появляться конденсат, а овощи и стены покроет грибок. Вот почему не стоит скупиться на систему вентиляции, а сделать ее качественно и согласно всем технологиям.
Обратите внимание! Влага будет подниматься из подвала в гараж, что чревато образованию коррозии на деталях автомобиля, кузове, и остальных объектах из металла.
Как же выглядит правильно организованная вентиляция в погребе гаража? Посмотрите на фото, где изображена схема устройства воздухообмена.
Что такое правильный обмен воздуха? Это процесс, при котором свежий и чистый воздух попадает внутрь помещения, заменяя старый и отработанный, который беспрепятственно покидает его. Для этого нужно обеспечить специальные воздушные каналы, по которым воздух будет поступать и уходить. При работе важно учитывать некоторые правила, чтобы качество обмена воздуха было на высоте:
- Согласно нормативу, на 1 м2 площади нужно оборудовать вентиляционный канал, сечением примерно 26 см2.
- Диаметр труб для отвода воздуха и его притока должен быть идентичным.
- Чем выше расположить трубу над крышей гаража, тем с большей тягой воздух будет поступать в помещение. Оптимальная тяга образуется при размещении выхода патрубка на высоту около 80 см от наивысшей точки кровли.
- Обязательно на конце трубы вытяжки установите дефлектор. Он будет способствовать усилению тяги, создавая область разряженного давления. Это увеличит эффективность отвода воздуха.
- Для предотвращения попадания в вентиляционные каналы мусора, листьев, веток и грызунов, на входе и выходе нужно установить защитные решетки.
Соблюдая эти правила, вы можете сделать качественную систему вентиляции в погребе гаража. А теперь, приступим от теории к практике.
Выбор типа вентилирования в погребе
Сразу стоит сказать, что есть два вида вентиляции помещений – естественная и принудительная. Какова между ними разница? Естественная вентиляция довольно проста и не требует особых затрат. Все что нужно – две трубы: приточная и вытяжная. В таком случае влага из погреба удаляется за счет тепловой конвенции. Как? За счет разницы температур. Всем известно, что теплый воздух поднимается вверх. Там его улавливает воздуховод и переносит по трубе на крышу. Под воздействием создаваемой тяги, воздух снаружи через каналы попадает внутрь, заполняя собой помещение. Так выполняется непрерывный процесс. Достоинством является низкая стоимость и простота выполнения работы. Все же, эффективность немного хромает, особенно в летний период, когда температура снаружи и внутри не будет сильно различаться.
Что касается принудительной вентиляции, то здесь схема немножко иная. Вместо естественной тяги, воздух уходит благодаря работе специальных механизированных приборов – нагнетателей или вентиляторов. Именно они «гоняют» воздух по системе вентиляции. Ее преимуществом является большая эффективность, качество и практичность, но, заплатить за нее придется в несколько раз дороже, да и обслуживать систему придется регулярно. Кроме того, схема естественной вентиляции проще, поэтому выполнить ее самому будет легче.
Обратите внимание! Такие приборы работают от электричества. Поэтому учтите,будут дополнительные расходы за электроэнергию.
Все что зависит от вас – выбрать тип и приступать к выполнению задачи. А мы рассмотрим, как сделать естественную и принудительную вентиляцию.
Естественная вытяжка, устройство
Приступим к работе. Сделать вытяжку в погребе гаража можно достаточно просто. Ниже представлена схема, которую требуется воплотить в жизнь.
Это традиционный вариант устройства вентиляции погреба путем естественного воздухообмена. Важный момент: две трубы системы должны находиться в разных углах погреба. Один из них будет отвечать за приток свежего воздуха, а второй – за его вытяжку. Для обеспечения максимальной эффективности оборота воздуха, конец приточной трубы размещается на расстоянии от 20–50 см от пола.
А вот конец трубы для отвода воздуха должен находиться под потолком.
Совет! Трубы для вентиляции можно выбрать любые: жесть, асбестоцемент, пластик, поливинилхлорид и т. д.

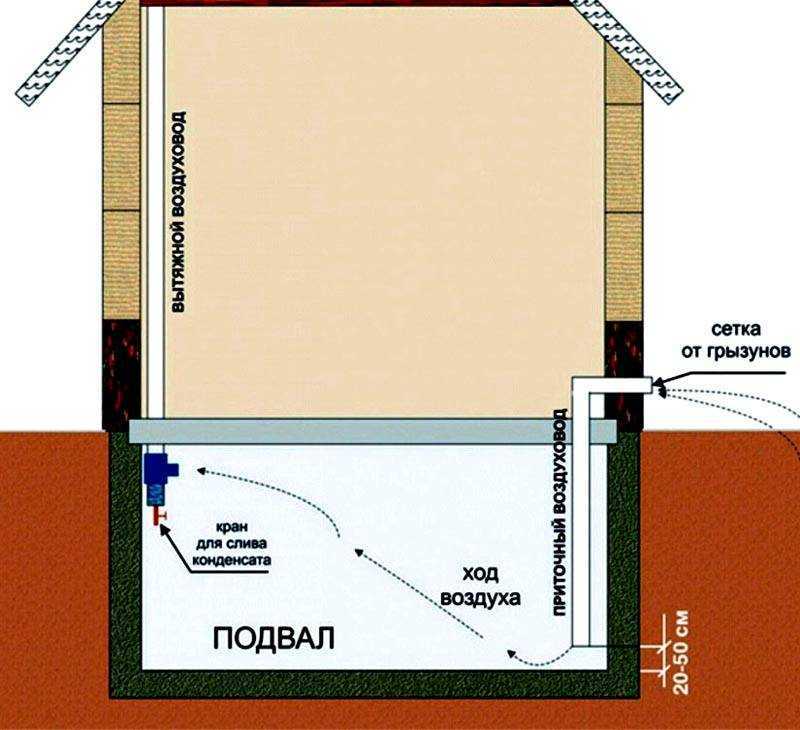

Так выглядит схема, по которой вы сможете сделать естественную вентиляцию в погребе гаража. Такой подход не идеален, но обеспечить чистый воздух и его циркуляцию вы сможете. В чем состоит задача? Этапы следующие:
- В стене требуется проделать отверстие под приточную трубу. Отверстие должно быть равным с диаметром трубы. После чего в него вставляется труба, фиксируется, и выводится наружу на 20–30 см.
- Что касается вытяжного воздуховода, то отверстие требуется сделать в потолке и вывести трубу на крышу. Расстояние может составлять 40–45 см от кровли или больше. Конец трубы должен находиться под потолком.
- Чтобы грызуны, птицы и грязь не попадала внутрь вентиляции, все отверстия требуется зарыть решеткой. На конце вытяжной трубы можно поставить грибок (зонт) от осадков.
Для контроля работы вентиляции вашего погреба под гаражом, нужно установить заслонки.
Благодаря им вы будете регулировать количество воздуха и его поток в холодную пору, чтобы помещение не замерзало полностью, а продукты в погребе не заморозились.Устройство принудительной вентиляции
Как уже отмечалось, отличием принудительной вентиляции от естественной, является наличие в системе электрических вентиляторов. При этом схема вентиляции погреба в гараже не особо изменяется. Сделать ее самому будет немного сложнее, но все же возможно. Главным преимуществом такой организации вентиляции можно назвать поддержку оптимальной влаги и температуры в подвале, независимо от капризности погоды и сезона.
Итак, чтобы сделать принудительную вентиляцию, изобретать велосипед не нужно. Точно по такому же принципу установите и закрепите трубы. Затем внутрь трубы для вытяжки вмонтируйте вентилятор. Так вы сможете обеспечить регулируемый доступ воздуха в тот момент, когда вам это нужно. Обратите внимание, что сделать подобную вытяжку можно не только с использованием вентилятора.
- поворотный диффузор-флюгер, довольно простое устройство, которое нужно установить на конце вытяжной трубы снаружи здания. Он работает от порыва ветра и усиливает тягу в системе;
- дефлектор тоже способен обеспечить эффективную вентиляцию за счет создания зоны разреженного воздуха. Он способствует качественному воздухообмену. Его тоже требуется установить на оголовье вытяжной трубы;
- народный и простой способ – провести и зафиксировать внутри вытяжной трубы нагревательную лампочку. За счет нагревания воздуха в канале, он будет высвобождаться гораздо быстрее.
Это простые способы, которые вы сможете воплотить в жизнь. Но, существует и самый продвинутый метод вентилирования погреба в гараже – механизированный. В таком случае за циркуляцию воздуха отвечает специальный моноблок. В нем установлено специальное программное обеспечение, отвечающее за управление модульной системы. Весь процесс автоматизирован, поэтому такой агрегат можно назвать одним из лучших.
Хотя, как говорится, за качество нужно платить, поэтому цена на такую систему достаточно высока.Мы рассмотрели популярные виды вентиляции в подвале погреба и узнали, как они устроены. Теперь все дело остается за вами: выберете подходящий способ и начинайте внедрять его в жизнь. Дополнительно можете посмотреть видео, как это сделать своими руками.
- Как выбрать чугунную печь для бани
- Проектирование системы отопления частного дома
- Каменная печь для бани и дома
- Чем замазать печь, чтобы не трескалась
принцип работы, разнообразие и особенности, инструкция по монтажу
Содержание:
- Как работает вытяжка в погребе
- Естественная вентиляция в погребе
- Устройство принудительной вентиляции
- Подготовка и монтаж вентиляционной системы
Все понимают, что для хранения овощей и фруктов необходимо обеспечить соответствующие условия. Если продукты находятся у вас в погребе в гараже, то к ним обязательно должен быть обеспечен приток свежего воздуха, иначе они пропадут. При этом нельзя забывать и про такие важные факторы, как температура воздуха и влажность. Вывод – нужно позаботиться о вентиляции в помещении для хранения продуктов. Вентиляция в погребе гаража может быть двух видов – естественной и принудительной. Выбор в большей степени зависит от имеющихся условий и пожеланий самого владельца. Рассмотрим оба эти варианта.
Как работает вытяжка в погребе
Принцип работы любого вытяжного устройства основывается на втяжении и вытяжении воздуха. Следовательно, нужны две трубы, через одну воздух будет входить в помещение, а через другую – выходить. Если вытяжка устанавливается в погребе, то первая труба может не понадобиться. Вместо нее с успехом справится лаз с лестницей, через который свежий воздух понемногу будет поступать в помещение.
Гараж с подвалом
Действие этого принципа легче проследить в холодное время года. Замечено, что естественная вентиляция погреба в гараже зимой происходит намного эффективнее, чем летом. Это связано с тем, что морозные массы весят намного больше.
Чтобы понять, почему труба, через которую воздух выходит наружу, не впускает холод, необходимо лучше разобраться в принципе действия вентиляционной системы.
к содержанию ↑
Естественная вентиляция в погребе
Принцип естественной вентиляции основан на кругообороте воздуха по причине перепада температуры в погребе и на улице. Сделать такую вентиляцию просто и не стоит больших денег.
Начнем с конструкции естественной вытяжной системы. Данное устройство вентиляции состоит из следующих элементов:
- Труба для входа воздуха;
- Труба для выхода воздуха;
- Устройство для сбора конденсата;
- Козырек в форме конуса;
- Дефлектор.
Принцип естественной вентиляции подвала
Труба для входа воздуха должна начинаться от уровня земли и затем идти в подпол. Лучшим материалом для этой трубы будет асбоцемент. В погребе труба не должна касаться пола. Расстояние до него должно быть около полуметра. Таким образом, свежий воздух будет наполнять помещение.
Труба для выхода воздуха должна располагаться от потолка до крыши с выходом на нее. Материал для нее подойдет тот же, что и для входной трубы. Естественные системы вентиляции допускают в конструкции труб повороты, однако это необязательно. Там где заканчивается выходная труба, должен находиться сборник для конденсата, который будет образовываться в ходе работы вентиляционной системы.
Практически ни одна вентиляция в погребе гаража не может обойтись без козырька в форме конуса. Что касается дефлектора, то он не является обязательным элементом, но его также желательно установить. Все эти приспособления можно выполнить самостоятельно, а не приобретать в магазинах. Козырек варят из выгнутого куска стали, а дефлектор можно изготовить из отрезка трубы. Форма его должна напоминать цилиндр, а диаметр должен превышать диаметр вентиляционной трубы в несколько раз.
Именно на принципе перепада показателей давления на крыше и на земле, построена вся система вентиляции. На крыше гуляет ветер, что создает разряжение, а около земли всегда штиль и нормальное давление. Однако это еще не все.
Очень важным фактором является перепад температур. Когда снаружи холодно, а внутри тепло, то теплый воздух пытается подниматься вверх. Он доходит до потолка и проходит в трубу. В погребе воздух разряжен, поэтому из гаража в него поступает теплый влажный воздух. Но влага оседает на полу и не портит продукты.
Через определенный промежуток времени количество испарений и конденсата уравновешиваются. Поэтому влажность остается всегда примерно на одном и том же уровне. Это не дает развиваться различным грибкам и плесени, для которых высокий уровень влажности – идеальная среда размножения. Даже холодный воздух не может этому воспрепятствовать.
Для того чтобы водяные пары легко удалялись, лучшим выходом был бы потолок в виде купола, в центре которого находилась бы труба для их выхода. Но мало кто готов на такие строительные подвиги, поэтому для естественной вентиляции обычно проделывают два отверстия, одно из которых находится у потолка, другое – у пола.
к содержанию ↑
Устройство принудительной вентиляции
Принудительная вентиляция в погребе под гаражом работает на принципе подачи свежего воздуха вне зависимости от температурных показателей снаружи. Этот тип вентиляции более сложный и требует дополнительных затрат. Однако они с лихвой компенсируются высокой эффективностью.
Принудительная система вентиляции
Из-за того, что летом погода чаще всего безветренная, в отличие от других времен года, то температура на крыше явно выше, нежели в погребе. Это может на корню разрушить принципы работы системы. Понадобится вентилятор, для которого очень важно правильно выбрать место. Это электрический прибор, который легко выйдет из строя, попади в него влага. Получается, что ни в погребе, ни на крыше его прикреплять нельзя. В гараже также не подходящее место для вентилятора, так как он создает много шума.
Отличным вариантом будет производить забор воздуха непосредственно с улицы на уровне цокольного этажа. Вход в вентиляционный канал при этом защищают москитной сеткой и отражателем.
Конечно, размещая вентилятор так низко, зимой необходимо будет следить за завалами снега. Как вариант, можно купить канальный вентилятор и установить его под полом. Температура там не слишком низкая, и масло в вентиляторе не загустеет. Отверстие трубы для выхода воздуха чаще всего оборудуют пластиковым обратным клапаном. Так, холод не проникнет внутрь.
Желательно сделать на трубе для выхода воздуха под потолком маленький изгиб. На повороте трубы размещается сборник конденсата. Это может быть обычный кусок трубы со стаканом, закрепленным герметично. Горизонтальной участок трубы должен иметь клапан. Такая вытяжка в погребе отрабатывает лишь в одном направлении. Производительность ее невелика, но и проблемы исключены.
Диаметр труб вентиляции на выходе
Теперь остановимся подробнее на расчете диаметра трубы. Если погреб в гараже небольшой, то не стоит производить сложные расчеты, можно взять трубу диаметром 10 см. Однако, для того, чтобы избежать проблем с монтированием всей системы вентиляции, трубы лучше всего подбирать стандартного сечения.
Не стоит устанавливать вентилятор на вытяжной канал в самом погребе, там неблагоприятные для него условия. А под козырьком трубы для выхода воздуха нужно поставить сетку, которая защитит от различных инородных тел.
к содержанию ↑
Подготовка и монтаж вентиляционной системы
Вначале необходимо провести гидроизоляционные работы в самом погребе. Для этого стены пропитывают проникающей изоляцией. Желательно было сделать это еще при строительстве гаража и погреба. Конечно, это недешевый способ, зато вы не будете бояться, что грунтовые воды попадут в ваш погреб и испортят продукты.
Еще один момент – это теплоизоляция, которой отделывают помещение снаружи. Это также поможет защитить продукты от грызунов, которые могут также подпортить и отделку погреба. Для этой цели подойдет эковата. Она недешевая, то зато ее не едят грызуны. Если вы желаете сэкономить, то можно использовать другие средства, такие как полиизоцианатовые плиты или даже обычный плотно утрамбованный песок. Его размещают под полом, а стены защищают керамзитом и геотекстилем. По периметру пола в погребе проделывают углубления, в которых скапливается конденсат, перед его выводом в канализацию.
Конечно самая правильная вентиляция погреба в гараже – это та, что монтировалась еще на этапе строительства погреба, но если этого не произошло, то можно сделать это и после.
Процесс монтажа состоит из следующих этапов:
- В трубу для выхода воздуха устанавливают вентилятор.
- Прокладывают кабель, от которого будет питаться вентилятор.
- Монтируют выключатель.
- Выход трубы наружу закрывают решеткой для защиты от мусора.
- На крыше, где труба выходит наружу, крепят козырек, защищающий систему от осадков.
- Устанавливают дефлектор, если это необходимо.
Любая система вентиляции имеет как плюсы, так и минусы. Поэтому ее выбор нужно осуществлять, основываясь на том, какие проблемы необходимо решить и какой тип подходит именно для данного помещения.
Как и почему вам следует улучшить вентиляцию подвала
Как и почему вам следует улучшить вентиляцию подвалаФото: PhotoSerg / Adobe Stock
Представьте, что вы можете сделать со своим подвалом затхлый запах исчез
Получите предложения от 3 профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Если в вашем подвале душно или затхло, это, скорее всего, из-за плохой вентиляции. Но есть способы решить эту проблему, от снижения влажности до установки новых вентиляционных отверстий. Следующие советы помогут вам улучшить пространство в подвале и качество воздуха в нем, чтобы можно было возобновить такие мероприятия, как проведение вечеринок с просмотром игр и бесконечные турниры по пинг-понгу.
Зачем проветривать подвал?
Плесень и затхлый запах — это лишь некоторые из причин, которые могут появиться в непроветриваемых подвалах. С маленькими окнами в подвале вентиляция не происходит сама по себе. Дождь, работающая сушилка для белья или влага, проникающая сквозь бетон, могут сделать воздух в подвале более влажным. Если не контролировать, плохая циркуляция воздуха может потенциально привести к накоплению газообразного радона или вызвать накопление угарного газа.
Но не паникуйте. Выполнив несколько простых шагов, вы сможете превратить красиво отделанный подвал в место, в котором снова приятно проводить время.
1. Используйте естественную вентиляцию
Если ваш подвал влажный и заполнен спертым воздухом, естественная вентиляция является одним из решений для создания свежего воздуха. Этот метод уменьшает влажность и экономит энергию. Просто откройте окна и двери, чтобы впустить свежий воздух.
Если в вашем подвале нет окон, рассмотрите установка новых окон — чем больше окон вы устанавливаете, тем лучше вентиляция. Процесс может быть небольшим вложением, но окна являются необходимым компонентом вентиляции. Также они помогут при установке дополнительных вентиляционных средств, например, вытяжных вентиляторов. Установите новые выходные окна в месте, защищенном от экстремальных погодных условий.
2. Установите вентиляционные отверстия
Вентиляционные отверстия помогают вашему помещению дышать — они заменяют спертый воздух свежим воздухом и обеспечивают циркуляцию между комнатами.
Если вы не можете оставлять дверь или окно в подвал открытыми все время, вентиляционное отверстие у двери в подвал поможет усилить приток воздуха. Система вентиляции всего дома с рекуперацией энергии (ERV) хорошо работает в тех частях дома, где используется наружный воздух, например в подвале. Система предварительно нагревает или охлаждает поступающий воздух, а также управляет водяным паром. В результате улучшается качество воздуха при меньшей влажности.
3. Приобретите очиститель воздуха
Фото: Андрей Попов / Adobe Stock
Очистители воздуха всасывают застоявшийся воздух и пропускают его через серию фильтров. Эти фильтры улавливают частицы пыли, споры плесени и аллергены, прежде чем вытолкнуть чистый воздух в подвал.
4. Осушение
Агентство по охране окружающей среды рекомендует домовладельцам поддерживать влажность ниже 60% , чтобы контролировать рост плесени и грибка в своих подвалах.
Если воздух в вашем подвале влажный, вы можете приобрести осушитель. Осушитель воздуха эффективно уменьшает накопление влаги, создавая более комфортную среду для жизни, которая не является раем для плесени. Только обязательно выберите осушитель , соответствующий размеру вашего подвала, который может стоить от 800 до 2000 долларов .
5. Используйте вентиляторы
Высокопроизводительный вытяжной вентилятор в ванной комнате в подвале избавит вас от влаги. Вытяжной вентилятор работает, выталкивая спертый воздух из подвала и заставляя свежий воздух поступать внутрь.
Вы должны выводить воздух из подвала на открытое наружное пространство (подполье или чердак не подходят для этого типа проекта). Вентиляторы могут быть установлены в вентиляционной трубе, окнах или могут потребовать прорезания стены подвала.
Если вы не можете установить вытяжной вентилятор, вы можете использовать коробчатый вентилятор для улучшения вентиляции. Они маленькие, портативные и стоят всего от до 250 долларов .
6. Расширение системы HVAC до подвала
Расширение системы HVAC до подвала может быть хорошей идеей, если вы реконструируете свой подвал . Центральная система кондиционирования воздуха забирает воздух из дома, пропуская его через фильтр и охлаждая до тех пор, пока воздух не достигнет желаемой температуры.
Эта система улучшает вентиляцию подвала, создавая больший поток воздуха, что делает ее идеальной в течение всего года. Кроме того, системы принудительной вентиляции содержат осушители, а это означает, что воздух, нагнетаемый в ваш дом, относительно свободен от влаги. Стоимость установки центральной системы кондиционирования воздуха в вашем доме колеблется от до 12 500 долларов США.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
5 Tips to Hire a Basement Waterproofing Contractor
By Damian Riccitelli of Basement Waterproofing Specialists • September 23, 2013
Basement Remodel Includes Bar, Wine Cellar
By Stephanie Figy • January 20, 2015
Сколько стоит выкопать подвал?
C.E. Larusso • 7 марта 2022 г.
варианты и нюансы обустройства
При обустройстве цокольного этажа приоритет отдается микроклимату. От того, как работает вентиляция погреба в гараже, зависит сохранность продуктов, срок службы стеллажей, полок, состояние всего подвала.
Чтобы правильно сделать вентиляцию, достаточно соблюдать простые требования по обеспечению надежной циркуляции воздуха. В статье мы расскажем об основных принципах устройства вентиляции в гараже с подвалом своими руками. Рассмотрим возможные варианты его обустройства, нюансы и способы улучшения отвода воздуха.
Содержание статьи:
- Назначение вентиляции в подвале гаража
- Особенности устройства вентиляционных систем
- Вариант №1 — Естественная вентиляция
- Вариант №2 — принудительная вентиляция подвала
- Преимущества и недостатки вентиляционных систем
- Пошаговая инструкция по монтажу
- Этап №1 — сверление отверстий
- Этап № монтаж труб и вентилятора
- Нюансы обустройства вентиляции
- Выводы и полезное видео по теме
Назначение вентиляции в подвале гаража
Подземные помещения обладают важным свойством — температуроустойчивостью за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервов. Но также проявляются подземные факторы и связанные с повышенной влажностью.
Для борьбы с сыростью и ее последствиями в подвале гаража применяется вентиляция, назначение которой:
- обеспечивает приток холодного воздуха снаружи и отток из подвала теплого, насыщенного влага, токсичные примеси;
- помогает поддерживать более низкую температуру подвала в холодное время года;
- предотвращает коррозию металлоконструкций, кузова автомобиля, появление плесени, грибка;
- увеличивает срок годности продуктов.
Кроме того, в гараже присутствуют пары технических жидкостей, выхлопы, ядовитые газы, выделяющиеся при сварке и резке металла. Все они имеют сильное проникновение.
При недостатке и в подвале все эти вредные вещества могут попасть в подвал, поглощаясь хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.
Установка вентиляции позволит избавиться от лишней влаги и конденсата в подвале. Исключение составляют случаи близости грунтовых вод и плохой гидроизоляции
Особенности устройства вентиляционных систем
Циркуляция воздуха в подвале гаража может происходить двумя способами: за счет тепловой конвекции или механического движения воздуха. В зависимости от этого различают естественную и принудительную вентиляцию.
Вариант №1 — Естественная вентиляция
Для начала разберемся, как сделать естественную вентиляцию в подвале гаража, чтобы помещение было сухим, предотвращая возникновение .
Система естественной вентиляции погреба под гаражом является наиболее доступной для самостоятельной установки. Экономит не только запасы продуктов, но и автомобиля
Одним из основных условий естественной циркуляции воздуха является разница температур внутри погреба и снаружи гаража.
Устройство такой системы достаточно простое, состоит из 2-х труб. Один служит для притока холодного воздуха с улицы, другой – эвакуации теплого из подвала.
Так как холодный воздух имеет большую плотность и тяжелее теплого, приточная труба опускается в самый низ подвала, ближе к полу. Вытяжной патрубок, наоборот, находится под самим потолком. Это позволяет холодному воздуху естественным образом вытеснять отходы — более теплые и легкие, насыщенные водяным паром и другими газами.
Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить еще одно важное условие: обеспечить достаточную разницу давлений внутри выхлопной трубы и снаружи при минимальной разнице температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем больше выталкивающая сила, действующая на этот объем.
По этой причине выхлопная труба устанавливается как можно выше. Эта плавучесть определяет тягу и эффективность всей системы.
Изоляция выхлопной трубы улучшит сцепление с дорогой и избавит от льда. Для этого подойдет любой доступный материал: пенополистирол, пенополистирол, стекловата, базальтовое волокно и другие
Исходя из вышеизложенного, устройство естественной вентиляции в погребе под гаражом делается по следующим принципам:
- для охвата всего объема подвала с воздухообменом, приточная труба расположена у пола, а вытяжная по диагонали под потолком;
- диаметры труб притока и отвода воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала — от 100 мм и более;
- необходимый перепад давлений обеспечивается установкой достаточно длинной вертикальной вытяжной трубы высотой 3 м над землей;
- для сохранения перепада температур, защиты от конденсата и льда выхлопная труба утеплена.
К материалу изготовления особых требований не предъявляют, кроме стойкости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбоцемент.
Вариант №2 — принудительная вентиляция подвала
Добавление в естественную систему способно повысить ее эффективность вне зависимости от времени года.
Такая вентиляция называется принудительной или механической. Его можно использовать для обустройства вентиляции гаража с погребом и смотровой ямой.
В большинстве случаев достаточно установить один вентилятор в вытяжной канал подвала. Мощность и производительность устройства подбирается исходя из объема помещения
Для построения более эффективных систем вентиляторы размещаются на обоих каналах, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать необходимый микроклимат.
Также рекомендуем ознакомиться в подвале.
Преимущества и недостатки систем вентиляции
Выбор типа системы вентиляции начинается с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложного монтажа и больших затрат, не потребляет электроэнергии, не шумит.
Основным недостатком такой вентиляции является ее большая зависимость от сезонных колебаний температуры. В теплое время года его эффективность близка к нулю. Не позволяет увеличить циркуляцию воздуха в неблагоприятных погодных условиях.
Принудительная система лишена этих недостатков и имеет возможность гибкого управления потоком воздуха. При необходимости можно установить вентилятор не только на вытяжной канал, но и на приточный. Регулировать циркуляцию воздуха можно вручную, с помощью программируемых таймеров или специальных блоков управления, поддерживающих необходимый микроклимат.
К недостаткам принудительной вентиляции относятся: более сложный монтаж, меньшая надежность из-за наличия дополнительных устройств, энергоемкость, повышенные материальные затраты.
Пошаговая инструкция по установке
Рассмотрим, например, последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.
Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее в первоначальный вид
Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, вентилятор канальный, встроенный в воздуховод, мощностью 10-15 Вт с питанием 220 В.
Общая длина вытяжной секции составляет выбирается в пределах 3 – 4 м, подвод – в зависимости от глубины подвала и расстояния до выхода из периметра гаража. Также понадобятся два съемных отрезка по 30 см. Один на вентилятор, другой на его замену. При необходимости можно предусмотреть отвод конденсата, тогда потребуется дополнительный тройник и колено. Последний также используется при повороте трубопровода.
Из инструментов потребуются: перфоратор, дрель, зубило, перфоратор, коронка 125 мм для сверления отверстий в бетоне. При большой толщине потолка к стенам понадобится удлинитель.
Ручные пробойникистанут хорошим дополнением к набору инструментов для пробойника. Выбивают из бетона фракции щебня или гравия, которые могут возникнуть при бурении, тем самым сохраняя дорогостоящие буры (победные или с алмазным напылением)
Обустройство вентиляции в подвале гаража осуществляется в два этапа.
Сначала делаем все необходимые отверстия в бетонных полах, кирпичных стенах внутри подвала, гаража и на крыше. Затем монтируем трубы.
Этап №1 — бурение отверстий
Придерживаемся следующей последовательности действий:
- Определяем расположение отверстий приточно-вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом подающая труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
- Из подвала сверлим дрелью в потолке центр будущих проемов для вытяжки.
- Сверху в гараже отметьте окружность диаметром 125 мм вокруг просверленного центра. Внутри него делаем несколько отверстий дрелью. Затем сверлим коронкой. В случае соприкосновения с арматурными стержнями освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
- Ставим трубу вертикально от получившегося отверстия в полу к потолку, и отмечаем положение ее центра. Просверлите отверстие дрелью.
- На крыше гаража повторяем шаг 3.
- Аналогично делаем отверстие для подачи воздуха с улицы в подвал, следуя пунктам 2 и 3.
На этом самая кропотливая часть работы выполнен.
Бетонные полы удобнее сверлить в последовательности снизу вверх. Это облегчает обеспечение совмещения отверстий. Не забудьте использовать очки и респиратор
Этап №2 — установка труб и вентилятора
Следующий этап — установка труб и установка вентилятора — осуществляется в таком порядке:
- Вентилятор закрепляем внутри одного из съемных участков трубы.
- Монтируем вытяжную секцию в гараже, соединяя три сегмента. Расположение вентилятора выбирается исходя из удобства доступа. Верхняя труба должна выходить не менее чем на метр над крышей, нижняя – уходить в погреб до уровня потолка. Между ними вставляем кусок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
- Устанавливаем подводящую трубу, опуская ее в погреб от 0,5 м до 0,2 м над уровнем пола. Входная часть выведена на северную сторону гаража, приподнявшись над землей на 20 см. Доделываем отверстие коленом или тройником защитной металлической сеткой.
- Заделываем стыки труб раствором внахлест или монтажной пеной.
- Подключаем вентилятор и проверяем сквозняк в подвале, прислонив бумажку к вытяжному отверстию.
- Участок трубы над крышей утепляем любым доступным материалом. Если гараж не отапливается, то нужно утеплить всю выхлопную трубу.
Вентилятор может потребоваться только в летние месяцы. В остальное время года будет достаточно естественной циркуляции воздуха. Для этого нужно просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.
Нюансы обустройства вентиляции
В сильные морозы интенсивный приток холодного воздуха может понизить температуру в подвале до отрицательных значений.
Чтобы этого не произошло, необходимо снабдить задвижку (шибер) электроприводом и вовремя перекрыть приток холодного воздуха, а при температуре ниже -15 градусов и вытяжке прогреть. Также лучше не размещать припасы в непосредственной близости от подающей трубы, иначе они могут замерзнуть.
Установка задвижек (задвижек) на приточно-вытяжном тракте предотвратит замерзание продуктов и чрезмерное пересыхание погреба. С их помощью можно установить оптимальный режим вентиляции для каждого сезона
На производительность естественной вентиляции, помимо прочих факторов, влияет и сечение приточно-вытяжных отверстий. Его выбирают в зависимости от размера погреба. Чтобы посмотреть подробные расчеты диаметра вентиляционной трубы для подвала, перейдите по ссылке.
Вход подающей трубы рекомендуется начинать с колена или тройника для предотвращения попадания дождевой воды и накрывать металлической сеткой от грызунов, земноводных, насекомых.
Для усиления тяги и предотвращения ее перекрытия порывами ветра рекомендуется установить конец выхлопной трубы. Кроме того, он защищает от атмосферных осадков и повышает эффективность вентиляции на 15 – 20 %.
Наличие ветра является обязательным условием для нормальной работы дефлекторов. Поэтому их устанавливают как можно выше на открытом участке кровли
Существует множество типов дефлекторов. От самых простых, в виде зонтика, который можно сделать своими руками, до вращающихся флюгеров и .
Помимо поддержания низкой температуры и удаления лишней влаги, отсутствие света также влияет на сохранность продуктов в погребе. По этой причине в подвале нет окон. Об этом также стоит помнить при обустройстве электрического освещения – свет, который регулярно забывают выключить, может ускорить порчу продуктов.
Выводы и полезное видео по теме
Вариант вентиляции погреба:
Использование дефлекторов для усиления вытяжки в подвале и погребе гаража:
Дефлектор самодельный Тесты выводов:
8 8 , стоит отметить, что усилия и затраты, направленные на обустройство вентиляции в подвальном помещении гаража, с лихвой окупятся в будущем за сохранность продукции.
