Как построить дымоход из кирпича своими руками

Содержание статьи:

1. Кирпичный дымоход – классика, проверенная временем
2. Составные части кирпичного дымохода
3. Этапы строительства дымохода
4. Некоторые советы, касающиеся кладки дымохода
5. Альтернативный вариант кирпичной кладки дымохода

Сегодня существует большое количество разнообразных материалов, которые могут быть использованы для сооружения дымоходов, отличающихся сложными формами и способных успешно противостоять коррозионным проявлениям, сажевым отложениям и образованию конденсата. Тем не менее по-прежнему наибольшей популярностью пользуются традиционные кирпичные дымоходы, доказавшие свою эффективность и надежность за многие века эксплуатации.

Кирпичный дымоход – классика, проверенная временем

В последние несколько десятилетий наблюдается неуклонная тенденция переселения жителей больших мегаполисов из тесных городских квартир в просторные загородные дома, где они могут почувствовать себя полноправными хозяевами.

При этом большинство людей стремится оборудовать свое жилье печью или камином, сооруженным в соответствии со старинными проектами и древними традициями.

Одним из важнейших этапов строительства такого отопительного прибора является устройство дымохода из кирпича. Именно от того, насколько качественно и в соответствии со всеми существующими нормативами он выложен, зависит правильность функционирования самой печи или камина (подробнее: «Устройство дымохода для камина»).

Составные части кирпичного дымохода

Тем, кто видел кирпичный дымоход только на фото, может показаться, что он представляет собой простую прямоугольную трубу, выложенную из кирпича и отличающегося чрезвычайно простой конструкцией. На самом деле это не так, и, не имея достаточного опыта, построить дымоход из кирпича своими руками будет достаточно сложно. Итак, рассмотрим, из каких частей состоит традиционный кирпичный дымоход.

Начинается он с насадной трубы, выложенной непосредственно на печи и часто оснащаемой задвижкой. Эта часть не доводится до межэтажного перекрытия на пять-шесть рядов, в зависимости от высоты самой печи, высоты потолков, а также толщины межэтажного перекрытия. Далее идет разделка распушка, кладка которой ведется с уширением, но таким образом, чтобы сечение дымового канала оставалось неизменным. Наружный дымоход в этом месте расширяется на 250-400 миллиметров.

После этого, уже на чердаке, идет ровный отрезок дымохода, называемый стояком и доходящий до самой кровли.Затем идет еще одна разделка, именуемая выдрой. В этом месте дымоход расширяется во все четыре стороны по крайней мере на 100 миллиметров. Благодаря этому расширению образуется препятствие для попадания атмосферных осадков в чердачное помещение через щели между кровлей и дымоходной трубой.

Часть дымохода после выдры, выкладываемая так же, как и стояк, называется шейкой. Затем наружная часть кладки трубы на крыше вновь расширяется и образует оголовок дымохода. Для защиты внутренней части трубы от попадания атмосферных осадков и улучшения тяги в дымоходе на оголовок можно дополнительно установить флюгарку или металлический колпак (детальнее: «Колпак на дымоход своими руками»).

Этапы строительства дымохода

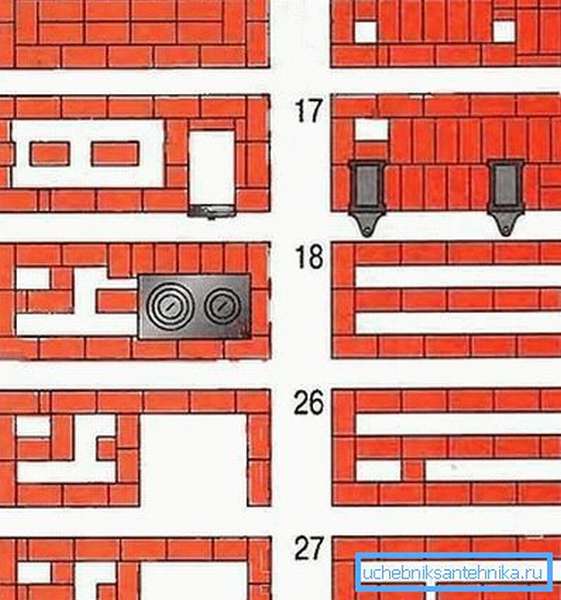

Перед тем, как начать строительные работы, необходимо подготовить схемы дымоходов из кирпича, соответствующие конкретному проекту печи, особенностям внутренней планировки помещений, конструкционным отличиям кровли.

После того как выбрана подходящая схема, переходят непосредственно к сооружению дымохода. Как уже было сказано выше, кладка дымохода из кирпича начинается с устройства насадной трубы. Она должна выкладываться в строгом соответствии с правилами кирпичных перевязок. До перекрытия она не доводится где-то на пять-шесть рядов.

Далее до самого перекрытия выкладывается шейка разделки (распушки). Необходимо следить, чтобы, независимо от внешних габаритов, внутреннее сечение дымоходного канала на всей протяженности было одинаковым и составляло приблизительно 140х270 миллиметров (это усредненные параметры, в реальности они могут быть другими, в зависимости от мощности отопительного прибора и размеров дымохода). После пяти рядов шейки начинается кладка самой разделки, наружные размеры первого ряда которой должны составлять около 590х450 миллиметров, что достигается за счет вставки половинок и четвертинок кирпича. Чтобы не произошло отклонения в сечении дымового канала, применяются 60-миллиметровые кирпичные пластины, вставляемые внутрь.

На третьем ряде разделки размеры дымохода из кирпича вновь меняются и составляют уже 510х650 миллиметров. Внутрь также вставляются кирпичные пластины. Наружные размеры четвертого ряда делаются равными 570х710 миллиметров, а внутрь вставляются кирпичи толщиной 90-100 миллиметров. Пятый и шестой ряды выкладываются из цельных кирпичей при строгом соблюдении правил перевязки. В случае необходимости разделка может быть продолжена еще на один ряд.

После того как кладка разделки завершена, строительство дымохода из кирпича перемещается на чердак, где устраивается стояк. Для его вывода наружу в кровле предварительно должно быть сделано отверстие. Стояк сооружается достаточно быстро и просто, так как предусматривает выполнение обычной кладки и не требует никаких манипуляций с размерами трубы. Как только он доведен до кровли, все работы перемещаются на крышу. Там продолжается выкладывание стояка, который должен на один-два ряда возвышаться над кровлей, после чего начинается сооружение выдры.

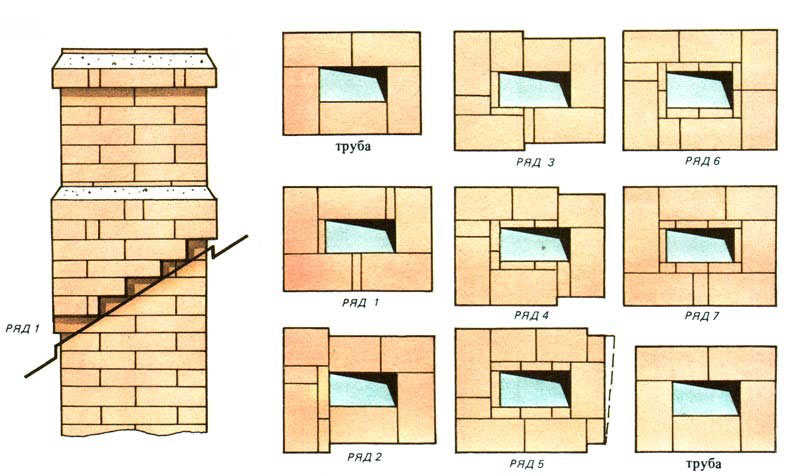

Данный отрезок дымохода состоит из девяти рядов, при этом выкладывается он таким образом, чтобы наружный размер каждого последующего ряда превышал предыдущий на четверть кирпича. В то же время размер дымового канала должен оставаться неизменным, поэтому необходимо тщательно подбирать внутренние кирпичные пластины, посредством которых производится его регулировка. Вначале кирпичи кладутся таким образом, что образуется только один выступ, впереди, в то время как по краям наружный размер дымохода не изменяется.

В третьем ряду выдра становится шире за счет выдвинутых кирпичей, то есть передний выступ постепенно начинает заходить на бока.

В четвертом ряду происходит увеличение боковых выступов в длину. Еще больше их длина увеличивается в пятом ряду, за счет чего перекрывается зазор между дымоходной трубой и кровлей. В шестом ряду этот зазор перекрывается почти полностью, а в седьмом формирование боковых выступов окончательно завершается.

В результате всех вышеописанных преобразований образовался передний и два боковых выступа, осталось еще сформировать задний. Как видим, недаром даже достаточно опытные строители задают вопрос, как класть дымоход из кирпича, ведь дело это достаточно непростое и требует предельного внимания и соблюдения всех технологических требований. Последний, четвертый выступ формируется в восьмом ряду. Тут особенно важно соблюдать перевязку кирпичной кладки и тщательно подбирать кирпичные пластины, которые позволяют дымовому каналу оставаться неизменным при постоянном изменении внешних габаритов трубы.

Завершающий, девятый ряд выдры выкладывается аналогично восьмому, и при этом на данном этапе уже начинается формирование шейки дымохода. Ее размер может варьироваться в зависимости от высоты дымохода. На данном этапе необходимо придерживаться правил и нормативов, касающихся высоты дымоходной трубы над кровлей, так как это будет оказывать серьезное влияние на тягу в процессе топки.

Завершающим этапом кладки является формирование оголовка. Проблем с его созданием возникнуть не должно, он выкладывается по аналогии с разделкой. После того как построить дымоход из кирпича, не забудьте установить поверх него флюгарку либо колпак, которые будут выполнять сразу три функции: служить украшением, защищать внутренний канал от непогоды и при этом способствовать улучшению тяги.

Некоторые советы, касающиеся кладки дымохода

Итак, как сложить дымоход из кирпича, мы разобрались, но нужно обратить внимание на некоторые нюансы и трудности, с которыми придется столкнуться в процессе работы.

Во время выполнения кладки нужно следить за тщательностью перевязки кирпичей между собой, особенно это касается половинок, четвертинок и прочих частей, а также кирпичных пластин.

Профессиональному печнику не составит большой проблемы отколоть кусок необходимого размера от целого кирпича, а вот тем, кто не имеет достаточного опыта, сделать это может быть весьма непросто. Оптимальным выходом из данной ситуации станет приобретение специальной шлифовально-отрезной машинки. Она позволяет достаточно просто получать кирпичные элементы для дымохода необходимого размера, что особенно актуально, когда требуются пластины для формирования дымового канала в процессе устройства разделки либо выдры.

Важно помнить, что толщина шва непосредственным образом влияет на прочность кирпичной кладки, и чем он тоньше, тем более прочным в итоге окажется дымоход. В связи с этим следует тщательно измерять место будущей установки, в соответствии с этими данными наносить на кирпич линию отреза, и лишь после этого выполнять резку.

Иногда и вовсе может понадобиться придать некоторым кирпичам неправильную форму, поэтому ошибка тут может стоить испорченного кирпича и зря потраченного времени.

Подводя итог всему вышесказанному, несложно понять, что выложить дымоход из кирпича своими руками человеку, не обладающему достаточным опытом, будет весьма непросто. Однако не стоит опускать руки, ведь существует более простой способ, которым смогут воспользоваться даже начинающие строители. Читайте также: «Дымоход для банной печи своими руками».

Альтернативный вариант кирпичной кладки дымохода

Если описанный выше способ кладки дымохода кому-то покажется чересчур сложной и непосильной задачей, то не стоит отчаиваться и опускать руки. Существует альтернативный вариант, как выложить дымоход из кирпича, обладая минимумом навыков.

Он подразумевает выполнение обычной кладки, при которой весь дымоход, начиная от насадной трубы и заканчивая оголовком, будет иметь одинаковый размер. Возникает закономерный вопрос: а как быть в таком случае с разделкой и выдрой? Они также будут, однако выполнить их вполне и из бетона.

Кладка кирпичной трубы для газового котла и вентиляции, детальная видео инструкция:

Перед тем, как приступить к работе, необходимо заранее подготовить металлические пруты, проволоку или арматуру, имеющую диаметр 5-7 миллиметров. В процессе кладки дымохода в местах, где должны располагаться разделка с выдрой, отрезки этой арматуры следует вмонтировать в кирпичную кладку. При этом важно следить за тем, чтобы металлические элементы не пересекали дымовой канал. После завершения кладки дымохода останется только смонтировать в нужных местах опалубку, приготовить цементный раствор и залить его (прочитайте также: «Чистка дымохода своими руками — методы»).

Как видим, даже не обладая большим опытом и имея лишь минимальные навыки кладки кирпича, можно собственными руками соорудить дымоход, не прибегая к помощи строителей и не выбирая вместо этого установку металлических труб, которые по своим эксплуатационным характеристикам значительно уступают кирпичным дымоходам.

Если у вас что-то не получится сразу, не стоит впадать в панику, достаточно более тщательно изучить схемы, почитать советы опытных мастеров, попытаться выяснить, в чем заключается причина вашей проблемы, и следующая попытка наверняка увенчается успехом. Наградой за труды и упорство станет красивый и функциональный дымоход, способны прослужить не одно десятилетие, обеспечивая надлежащую работу отопительного оборудования.

Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

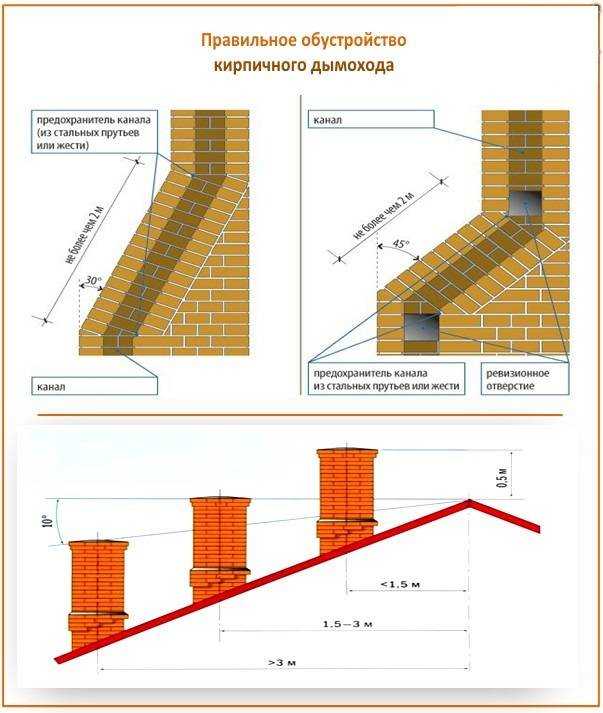

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Цены на огнеупорные кирпичи

огнеупорный кирпич



Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Цены на шибер

шибер



Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

[adrotate group=»5″]

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

[adrotate group=»5″]

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Цены на газобетонные блоки

газобетонный блок



Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

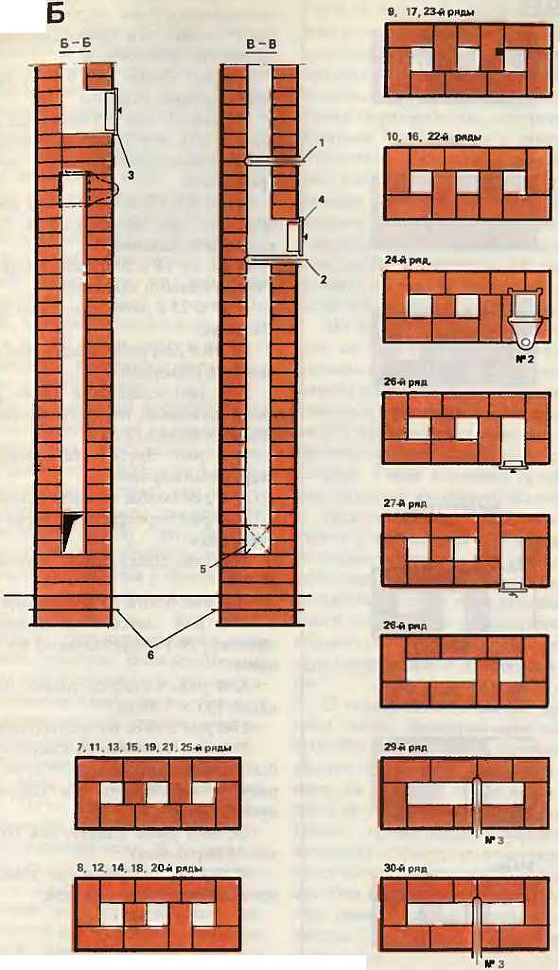

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

[adrotate group=»5″]

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Как отремонтировать кирпичный дымоход

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.04.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ли Валлендер

Обзор проекта

Кладочные камины, будь то дровяные или газовые, представляют собой уютные элементы, которые представляют собой воплощение дома для многих владельцев. Тем не менее, трещины в кирпиче или в каменных швах между кирпичами являются ранним предупреждением о том, что ваш дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может впоследствии сэкономить вам тысячи долларов на ремонте, а также обезопасить вас и вашу семью, уменьшив вероятность возгорания дымохода.

Маленькие трещины летом могут превратиться в удивительно большие трещины к следующей весне. Если оставить эти большие трещины во внешнем кирпиче без присмотра, проникновение дождя, снега и льда усилится. Затем вода начинает стекать вниз, иногда между внешним кирпичом и обшивкой, иногда дальше внутрь, между внешним кирпичом и дымоходом.

Оставленные без внимания, эти крошечные события могут накапливаться и приводить к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

Ремонт трещин для предотвращения пожара в дымоходе

Хуже того, трещины в кирпичном дымоходе, идущие от дымохода наружу, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе. Пожары в дымоходах могут загореться мгновенно — те, кто сталкивался с ними, описывают их как взрыв, за которым следует звук, похожий на звук товарного поезда. Как только возник пожар в дымоходе, только пожарная команда может его остановить, поскольку тушить его нужно сверху вниз.

Хорошей новостью является то, что трещины в кирпиче дымохода, растворе, своде и крышке дымохода очень легко исправить своими руками, используя всего несколько простых инструментов и материалов. Для этого проекта выберите теплый сухой день, так как некоторым материалам требуется несколько часов для отверждения.

В большинстве населенных пунктов для мелкого ремонта кирпичного дымохода, не связанного с заменой каких-либо элементов дымохода, не требуется разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местный разрешительный орган. В некоторых областях для такого рода работ требуется, чтобы вы подали заявку на получение разрешения и проверили работу после ее завершения.

Ремонт кирпичного дымохода зависит от времени года и погоды. Не наносите раствор при температуре ниже 40 градусов по Фаренгейту. Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет благоприятной.

Одной из основных причин возгорания дымохода является повреждение внутренней глиняной облицовки дымохода и соединений. Креозот накапливается в трещинах и в конечном итоге загорается. Эти проблемы трудно исправить. Большинство подрядчиков установят металлический дымоход, чтобы решить эту проблему.

Защита крыши

Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезной травмы, и чем выше крыша или круче уклон крыши, тем выше опасность. Если вы решите самостоятельно отремонтировать дымоход, убедитесь, что работаете в сухую погоду и носите обувь или ботинки с прочной подошвой. Никогда не работайте на влажной крыше.

Рассмотрите возможность использования привязи безопасности, также называемой страховочной привязью , при работе на крыше, особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, прикрепленный к козырьку дома, страховочную привязь, которая надевается на спину и бедра, и веревку с автоматическим фиксирующим механизмом, предотвращающим падение с большого расстояния. Привязи для защиты от падения можно взять напрокат в центрах благоустройства дома и в пунктах проката инструментов.

Работайте медленно и осторожно при ремонте дымохода. Нетерпение и торопливая работа ведут к несчастным случаям.

Оборудование/инструменты

• Совместные грабли
• Инструмент сгиба
• Лестница
• Кладочное долото
• Молоток
• Указательный шпатель
• Металличесая щетка
• Шпатель
• Садовый шланг
• Герметичный пистолет
• Кисть
• Безопасные очки
• Страховочная привязь (опционально)

Материалы

• Высокотемпературный раствор
• Резиновые перчатки
• Миномет
• Чистые тряпки
• Герметик для кладки

Не все проекты ремонта потребуют от вас выполнения всех следующих шагов. Незначительное повреждение дымохода может потребовать лишь поверхностной работы. Но хорошей идеей будет внимательно осмотреть дымоход и выполнить любую требуемую работу.

1. Переточка кирпичного раствора для дымохода

   Раствор скрепляет кирпичи. Новый раствор гладкий и прочный, но с течением времени элементы разрушают раствор, заставляя его крошиться. Так как раствор мягче кирпича, раствор всегда портится первым. Переточка, или tuckpointing , представляет собой процесс соскребания рассыпчатого раствора и замены его новым раствором.

   Используйте скребок для швов, чтобы соскоблить рыхлый, непрочный раствор, оставив хороший раствор на месте. Для получения более сложного рассыпчатого раствора аккуратно выбейте его молотком и каменным зубилом. С помощью проволочной щетки сметите все остатки раствора.

   Опрыскайте кирпич садовым шлангом и оставьте на 30 минут. Прежде чем продолжить работу, убедитесь, что крыша сухая.

   Смешайте партию раствора, пока он не приобретет консистенцию густого арахисового масла. С помощью острого шпателя вдавите раствор в открытые швы, чтобы он соответствовал внешнему виду существующего раствора. Разгладьте стыки с помощью инструмента для сгибания. Шов должен быть слегка вогнутым, утопленным от поверхности кирпича.

   Ян Лишман / Getty Images

2. Герметик вокруг дымохода и короны

   Одним из основных путей проникновения воды в ваш дом и причинения ущерба является стык между дымоходом и короной — бетонный колпак, закрывающий верхнюю часть дымохода. Обычно щели в этой области образуются спустя несколько сезонов. Вода, попадающая в этот зазор, может стекать по стенкам дымохода.

   С помощью проволочной щетки удалите любой мусор, такой как мох и рыхлый раствор. Используйте пистолет для герметика и тюбик с высокотемпературным раствором, чтобы заполнить этот зазор сплошным слоем герметика.

   Ли Валлендер

3. Заделайте трещины в области большой коронки

   Венец дымохода представляет собой наклонную крышку, которая образует самую верхнюю часть дымохода. Его цель состоит в том, чтобы защитить каменную часть дымохода и предотвратить скопление воды наверху. Трещины в своде еще более проблематичны, чем трещины на вертикальных участках дымохода, так как там может скапливаться вода, снег и лед. Даже при рекомендуемом уклоне кроны 1:4 влага будет задерживаться на этом участке.

   Большие трещины на вершине дымохода диаметром от 1/8 до 1 дюйма можно отремонтировать с помощью предварительно замешанного цементного раствора или раствора. Введите ремонтную смесь в трещину с помощью пластиковой бутылки или вдавите ее в трещину с помощью шпателя. Время отверждения обычно составляет от четырех до шести часов, но для более широких трещин может потребоваться больше времени.

   Ли Валлендер

4. Заделайте микротрещины герметиком

   Микротрещины, иногда называемые паутинными трещинами , обрабатываются иначе, чем большие трещины, поскольку минеральные частицы в заплате или растворе слишком велики, чтобы поместиться в узком пространстве микротрещины. Решение состоит в использовании герметика для каменной кладки, который имеет очень жидкую консистенцию и может проникать в микротрещины. В качестве бонуса этот тип продукта запечатывает все другие области пористой коронки, предотвращая образование дополнительных микротрещин.

   Используйте угол шпателя, чтобы соскрести все свободные частицы, но не увеличивайте трещину. Нанесите герметик кистью в неразбавленном виде. Одного галлона будет достаточно для двух слоев дымохода среднего размера.

   Ли Валлендер

5. Ремонт треснувших кирпичей

   Отдельные кирпичи дымохода, которые имеют небольшую трещину или две, можно отремонтировать с помощью высокотемпературного раствора и пистолета для герметика.

   Очистите трещину краем шпателя или отверткой. Зачистите трещину проволочной щеткой. Вдавите высокотемпературный раствор в трещину, насколько это возможно. Как правило, раствор не распространяется очень далеко, если только это не большая трещина. Пальцем в перчатке сотрите раствор с трещины. Используйте тряпку, чтобы очистить область вокруг трещины.

   Если кирпичные трещины очень тонкие, вы можете закрыть их, почистив их герметиком для каменной кладки.

   Еще одним источником повреждения водой является ступенчатое оплавление. Это куски листового металла, «вставленные» в кирпич там, где он соприкасается с линией крыши и вплетен в кровлю. Иногда необходимо отремонтировать или заменить раствор или кирпичи вокруг металлических частей. Иногда помогает хороший силиконовый герметик.

   Ли Валлендер

6. Замена треснувших кирпичей

   Сильно поврежденные кирпичи следует полностью удалить и заменить. Можно аккуратно удалить один кирпич, не затрагивая соседние кирпичи.

   С помощью каменного зубила или старой плоской отвертки медленно удаляйте раствор между кирпичами. Использование дрели и сверла по каменной кладке для просверливания отверстий в растворе ускорит процесс и позволит вам добраться дальше.

   Как только кирпич будет ослаблен, вытащите его вручную. Используйте долото, чтобы сколоть остатки раствора с соседних кирпичей, чтобы они были гладкими.

   Используйте маленькую кельму, чтобы смазать все четыре стороны нового кирпича (не включая переднюю и заднюю) раствором. Вставьте сменный кирпич на место, отцентрировав его так, чтобы швы со всех сторон были одинаковой ширины. Удалите излишки раствора и разгладьте швы с помощью инструмента для загиба.

   Ли Валлендер

Ремонт и техническое обслуживание дымохода (сделай сам)

Продлите срок службы вашего дымохода на десятилетия, выполнив простое техническое обслуживание всего за несколько часов

Время

Несколько часов

Сложность

Промежуточный уровень

Введение

Трещины и отслоения в кирпичном дымоходе могут быстро ухудшиться, но исправить это легко, если вы сделаете это вовремя. Два профессионала делятся советами по обслуживанию, которые сохранят целостность дымохода в течение всего срока службы дома.

Необходимые инструменты

• Отвертка 4-в-1
• тряпка
• садовый распылитель низкого давления
• Пистолет для герметика
• Extension ladder
• Nylon brush
• Paintbrush
• Putty knife
• Roof harness

Materials Required

• Brushable crown sealer
• Chimney cap
• Disposable gloves
• Duct tape
• Water repellent

Chimney basics

Осмотр дымохода

Семейный мастер на все руки

Трещины в этой дымовой трубе достигли критической отметки. Если не запечатать в ближайшее время, они разрушат корону и, в конечном итоге, дымоход.

Большинство домовладельцев никогда не думают об уходе за каменными дымоходами, кроме периодической чистки дымохода. Но игнорирование дымохода может стоить вам больших денег. Ремонт треснувшего дымохода или отколовшихся кирпичей может стоить 1000 долларов. И, если его не лечить, ущерб может быстро увеличиться и стоить вам более 3000 долларов.

Так не должно быть. Просто загерметизировав кирпичи и корону и добавив колпак дымохода, вы значительно продлите срок службы вашего дымохода. Стоимость материалов составляет менее 300 долларов, и вы можете выполнить все три процедуры всего за несколько часов. Вы заплатите профессионалу около 1000 долларов, чтобы сделать все три, так что экономия огромна.

Вам придется дважды подняться на крышу (один раз, чтобы измерить дымоход, чтобы заказать правильную крышку дымохода, и один раз, чтобы выполнить процедуры). И вы должны быть в состоянии безопасно добраться до вершины дымохода с крыши. Если вы не можете добраться до вершины дымохода, у вас очень крутой уклон крыши или вам неудобно работать на крыше, позвоните профессионалу. Если вы решите, что можете подняться на высоту, обязательно наденьте страховочный пояс.

Познакомьтесь с профессионалами

Семейный мастер на все руки

Джим Смарт владеет Smart Sweep Chimney Service уже 14 лет. Он и его сын Джесси являются сертифицированными профессиональными трубочистами. Вместе эта команда отца и сына проверяет, чистит и ремонтирует дымоходы в Миннеаполис-Сент-Луис. Пол район. В дополнение к его сертификатам трубочиста, Джим имеет сертификат в области криминалистического анализа дымохода. Другими словами, Джим понимает, как работают и как выходят из строя дымоходы. Он профи.

Детали проекта

Герметик для коронок, наносимый кистью, $60

Водоотталкивающее средство для дымохода, 35 долларов США

Садовый распылитель, 35 долларов США

Заглушка дымохода из нержавеющей стали, 125 долларов США

Брезент, клейкая лента, кисть

Проект шаг за шагом (4)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 28 февраля 2019 г.
