Как собрать электрощиток в квартире и доме своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда. Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Монтаж и подключение электроаппаратов

Все современные автоматы и УЗО имеют специальное унифицированное крепежное место, которое абсолютно совместимо с монтажной DIN-рейкой, находящейся внутри щитка, какой бы конструкции он ни был. С обратной стороны автомата или УЗО смонтирована специальная защелка, которая отгибается с помощью отвертки. Все очень просто: берется отвертка и заводится в отверстие, после чего нужно с силой оттянуть защелку. Аппарат устанавливается на планку, и защелка отпускается. В результате автомат или УЗО надежно удерживается на DIN-рейке. При этом, можно услышать характерный щелчок.

После установки всех электроаппаратов на свое место, приступают непосредственно к подключению. Сначала подключают все провода, которые обеспечивают подачу электропитания к соответствующим группам объектов. На каждом проводе должна стоять отметка. Например, при разводке проводов следует написать на проводах: кухня, ванна, туалет, прихожая, спальня, зал, балкон и т.д. Если надписи делать своевременно, сразу же после разводки проводов, то проблем с подключением не должно быть. После того, как к каждому автомату подключены провода к нижним клеммам, приступают к подключению защитных устройств и подаче напряжения на все автоматы. При этом, все автоматы должны находиться в положении выключено («выкл»).

Фазный провод подключается к верхним клеммам всех автоматов через защитное устройство, а нулевой провод подключается к отдельной нулевой клемме. Современные требования предопределяют установку двухполюсного вводного автомата.

Схема подключения УЗО выглядит следующим образом, как показано на фото.

Как установить УЗО на DIN-рейку, показано на видео.

После того, как все подключено, нужно все проверить и лишь потом, по одному начинают включать автоматы. Если имеются определенные навыки, то лучше все проверить с помощью прибора всю проводку на предмет коротких замыканий. После включения автомата желательно проверить наличие напряжения в той комнате, которую он защищает, если не произошло короткого замыкания. Если после включения срабатывает УЗО, значит, где-то имеется утечка или неявное замыкание. При явном замыкании должен срабатывать тот автомат, который включили. Как правило, групповые автоматы рассчитываются на меньший рабочий ток, а значит на меньший ток короткого замыкания. Подобный подход обеспечивает селективность защиты.

Как правильно подключить УЗО: видео.

В процессе самостоятельного подключения всех элементов, находящихся в щитке, следует знать, что счетчик и вводной автомат подлежат опломбированию. В современных электрических щитках все предусмотрено. К сожалению, не каждая модель оборудована отдельным боксом, где устанавливается вводной автомат. Если этого не предусмотреть, то организация или откажется пломбировать и напишет предписание, или опломбирует весь щиток, без права доступа к нему в дальнейшем.

На следующем видео можно ознакомиться с тем, какими бывают автоматы и чем они отличаются один от другого, кроме производителя.

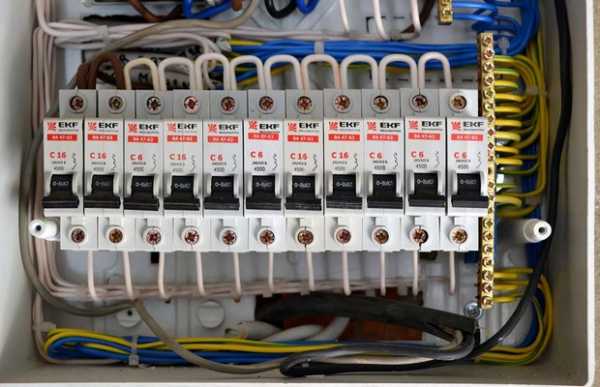

Установленные внутри щитка электроприборы соединяются между собой перемычками из обычного изоляционного провода или с помощью гребенки заводского изготовления. Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото.

Перемычки изготавливаются:

• Из проводников соответствующей длины, у которых снята изоляция на двух концах, а концы проводников согнуты дугой. В каждую клемму вставляется по два проводника и только в крайний автомат один, после чего они надежно затягиваются винтами.
• Из одного длинного проводника, у которого снимается изоляция через определенное расстояние. После этого, с помощью круглогубцев и пассатижей проводник сгибается дугами. В клеммы вставляются оголенные концы дуг и затягиваются винтами.

Так поступают практически все электрики и если проявить внимательность и усердие, то контакты получатся хорошими. При этом, существует альтернативный вариант, когда вместо проводников используют специальные шины (гребенка). Как соединить все автоматы при помощи шины, можно увидеть на видео.

Фазный провод подсоединяется к одному из автоматов, к верхней клемме, где они соединяются с помощью провода или гребенки. Если использовался для соединения провод, то питание подается или на крайний правый, или на крайний левый автомат, где прижат только один проводник. Если подсоединить питание к другим автоматам, то соединение не получится таким надежным, поскольку на клеммах этих автоматов уже имеется по два проводника и третий проводник здесь просто лишний.

Если все сделано правильно, можно считать, что щиток готов к эксплуатации.

Правильный выбор автоматов

В электро-щитке может быть установлено три вида электрических аппаратов:

• Автоматические выключатели (автоматы). Включение и отключение осуществляется вручную, а при наличии короткого замыкания, автомат срабатывает автоматически.
• УЗО (устройство защитного отключения). Эти устройства реагируют на повышенные токи утечки и отключают линию при подобных условиях.
• Диф-автомат (дифференциальный автомат). Этот аппарат, который способен защищать линию, как от коротких замыканий, так и от повышенных токов утечки.

Так называемые, диф-автоматы могут заменить УЗО и автоматический выключатель. Особенно это актуально при недостатке места.

Из-за того, что диф-автоматы гораздо дороже простого автомата и УЗО вместе взятых, устанавливается именно два аппарата – автоматический выключатель и УЗО. К тому же, в аварийных режимах имеется возможность определить, из-за чего именно проблемы. Если это короткое замыкание, то срабатывает автомат, а если где-то утечка, то срабатывает УЗО. Если сработает диф-автомат, то вряд ли удастся установить истинную причину. В данном случае, придется искать причину, вооружившись приборами.

Как защищают автоматы

Автоматические выключатели (автоматы) подбираются по рабочему току, который определяется суммарным током потребления устройств соответствующей группы. Чтобы определить ток, нужно сложить все мощности электробытовых приборов, подключенных к данной линии и разделить на 220V. Автоматический выключатель выбирается с некоторым запасом, чтобы он не отключался по перегрузке. Например, при общей мощности 6,6 кВт (6600Вт), если разделить на 220V, то получится 30А.

Выпускаются автоматы с такими номиналами по току: 6А, 10А, 16А,20А, 25А, 32А, 40А, 50А и 63А. Исходя из расчетов, больше подходит автомат с рабочим током 32А, его и нужно установить.

Виды и типы УЗО

Промышленность выпускает УЗО 2-х типов: электронно-механические и электронные. Они различаются по некоторым параметрам, кроме этого электронно-механические несколько дороже. Для дома или квартиры подходят именно те, которые дороже. Дело в том, что они все же надежнее и срабатывают независимо от наличия питания.

Если отключить вводной автомат и что-то делать, то повредив изоляцию, электронно-механическое УЗО сработает и сразу будет ясна причина. Для того, чтобы сработало электронное УЗО, потребуется напряжение, и оно сработает только после включения вводного автомата. В результате – причину аварийного отключения придется искать.

Чтобы определить, какое это из устройств, достаточно иметь батарейку с проводами, которая подключается к любой паре контактов. Если это электронное УЗО, то оно не сработает, а электронно-механическое сработает. Подробнее об этом можно узнать, посмотрев видео.

При этом различают УЗО по характеру тока, на который они действуют:

• Тип АС – переменный, синусоидальный;
• Тип А – переменный плюс пульсирующий постоянный;
• Тип В – переменный плюс пульсирующий, плюс пульсирующий постоянный, плюс постоянный ток;

Исходя из характеристики, тип В является наиболее универсальным устройством, но они стоят намного дороже. Для дома достаточно типа А, хотя продаются и УЗО типа АС, как самые дешевые. Хотя многие утверждают, что тип АС не годится. На самом деле, для дома достаточно УЗО типа АС, если учесть, что мало кто их ставит вообще. Дело в том, что хотя они и защищают в полной мере, но процент ложных срабатываний, не связанный с аварийными режимами, достаточно высокий, а это не каждому понравится. Это связано с наводками, появляющимися в электросети от работы различной бытовой техники. Бороться с ними весьма сложно, достаточно дорого, а порой и бессмысленно.

УЗО подбирают по номинальному току и по току утечки. Номинальный или рабочий ток – это ток, который проходит через контакты, не перегревая их и не разрушая. Рабочий ток УЗО выбирается всегда больше рабочего тока автомата, работающего в паре с УЗО. Если автомат рассчитан на рабочий ток в 25 А, то рабочий ток УЗО может составлять 32 А или даже 40 А. Что касается тока утечки, то здесь все совсем не сложно. Для квартир и домов пойдут УЗО с токами утечки 10 мА и 30 мА. УЗО на 10 мА устанавливается на линию, рассчитанную на одно устройство, такое как газовый котел, стиральная машина, электродуховка и т.д.

Кроме этого, их устанавливают на помещения, где требуется высокая степень защиты. Это может быть санузел, детская комната, кухня и т.д. УЗО на 30 мА устанавливается на линию, которая питает несколько электро-потребителей. Это могут быть группы розеток, размещенные в отдельных комнатах. Как правило, на линиях, которые управляют работой освещения, УЗО не устанавливается. Единственное место, где оно может понадобиться – это гараж, как очень ответственная постройка.

Кроме этого, УЗО различают по задержке времени срабатывания. В соответствии с этим, УЗО бывают:

• S – селективные, которые срабатывают через определенный интервал времени после появления тока утечки. Как правило, их устанавливают на входе, что исключает возможность отключения всех автоматов. В таком случае, первым отключится автомат, связанный с поврежденной линией.
• J – хотя, они так же срабатывают через определенный период, но он, этот период, гораздо короче, чем у предыдущих типов УЗО. Подобные УЗО устанавливают на целые группы потребителей.

Диф-автоматы выбираются так же, как и УЗО. Единственное, что их выбирают по расчетному номинальному току. Для этого достаточно посчитать суммарную мощность потребителей и разделить на 220В. Диф-автомат — это тот же автоматический выключатель, но со встроенной функцией защиты от токов утечки.

Как установить встраиваемый щиток, а также порядок его подключения, можно ознакомиться на видео, где специалист широкого профиля все доходчиво расскажет и покажет.

Как правило, УЗО и диф-автоматы регулярно проверяются на работоспособность. Для этого, на корпусе этих аппаратов имеется кнопка «Тест», после нажатия на которую, прибор должен отключиться. Достаточно осуществить подобную проверку 1 раз в месяц. Это очень важно.

Электричество – это не та область, где можно без проблем сэкономить. Экономия может откликнуться серьезными последствиями в будущем, поскольку электрический ток представляет определенную опасность для окружающих, если игнорировать меры безопасности. Поэтому, нужно всегда устанавливать электроприборы, имеющие защитные функции.

То же самое можно сказать и о монтаже проводки, а также о ее подключении. Без определенных навыков трудно сделать что-нибудь качественно с первого раза. Задача усложняется еще и тем, что придется выбирать провода как по типу, так и по сечению, тем более, что разные потребители имеют различную мощность.

Загрузка…

stroyday.com

Правила сборки электрических щитов

Каждый дом оборудован электрической системой. Проводку обычно монтируют с нуля или заменяют на новую. Система электропроводки не только должна правильно распределять электричество, но и отличаться высокой безопасностью. Защитную функцию выполняет электрический щит. Его обязательно устанавливают в каждом доме. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно.

При создании качественной проводки следует понимать, как осуществляется физика процесса. Инженерные знания складываются из понимания основ физики и математики. Поэтому провести проводку самостоятельно можно только при полноценном владении определенными знаниями. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

Для чего нужен щиток

Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

• Он должен принимать энергию от внешнего источника.
• Электрический щиток используется для распределения энергии по разным группам потребителей;
• Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
• Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
• Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

• Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
• Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.

• Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
• Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
• Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

• Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.

• Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
• Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

• Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
• Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

• Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих. Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент. Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
• Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
• Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Сборка и монтаж щитка

Электрический щиток является сложным устройством, которое требует точной сборки и правильной установки. Не следует начинять устройство модульным оборудованием в грязном или пыльном помещении, где проводятся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении, на прочном столе. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Монтаж корпуса щитка

Навесные конструкции можно установить за несколько минут. Такая работа не отличается от навешивания обычного шкафчика. Поэтому для примера выбрана встраиваемая конструкция. Технология ее монтажа в кирпичную или бетонную стену не отличается.

Установка щита в бетонную конструкцию выполняется немного сложнее. Сперва следует узнать, несущая это стена или нет. В первом случае установка щитка в нее запрещена. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. На это уйдет много времени и финансовых затрат.

Лучше, если монтаж щитка осуществляется в фальш-стену. В нее можно уложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность эксплуатации щитка. При этом стена станет толще на 10 см. Такое решение можно выгодно обыграть, с дизайнерской точки зрения.

Сперва следует рассмотреть правила сборки электрического щита своими руками:

• Щитки следует располагать в проветриваемых комнатах, располагая конструкцию вблизи от входа в жилище. Лучше, если щиток будет установлен в тамбуре.
• Комната, в которой будет монтироваться щиток, должна иметь влажность 60%.
• От дверных проемов, углов и откосов до боковых поверхностей щитка должно быть расстояние не меньше 15 см. Кроме того, к устройству необходимо обеспечить легкий доступ. Не рекомендуется устанавливать щитки в шкафах или гардеробах.
• Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
• Установка должна проводиться на высоте от 1,4 до 1,7 м над чистовым полом.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности. Каждый этап работ следует выполнять максимально точно, не упуская мелочей. Порядок работ при монтаже корпуса следующий:

• Разметить место установки щитка. Для этого при помощи уровня следует прочертить линию низа конструкции и вертикаль любой стороны.
• Приложить к стене корпус. Нижние и боковые края совместить с разметкой. Очертить корпус по периметру. Для этого используют строительный маркер.
• При помощи болгарки выполняются резы по периметру ниши. Для этой работы применяется болгарка с алмазным диском.
• При помощи перфоратора необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
• Примерить корпус в нише, проверить, насколько оптимальной является глубина монтажа.
• Установить на щиток штатное крепление, а затем вставить щиток в нишу, выставить по уровню и выполнить отметки в стене для дюбелей.
• При помощи перфоратора пробурить отверстия для креплений, вставить дюбеля, установить щиток и зафиксировать его.
• Демонтировать из щитка рамку со вставленными в нее рейками.
• Заполнить пространство между нишей и корпусом монтажной пеной.

Нередко возникают ситуации, когда в комплекте со щитком не поставляются крепления для стены. Можно устанавливать щиток на дюбеля, пробивая их через заднюю стенку. Для креплений там имеются места, в которых высверливают отверстия.

Ввод кабелей в щиток

Такая процедура требует повышенного внимания. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Это позволит правильно установить необходимые приборы.

Стандартные щитки выполняются таким образом, чтобы было удобно вводить в них кабели. В нижней и верхней части таких конструкций имеются специальные отверстия с перфорацией. Чтобы вставить трубу, их необходимо просто вдавить пальцем. Обычно такие отверстия рассчитаны на диаметр труб 16 и 20 мм.

Ввод кабеля в навесной электрощиток проводится довольно просто. Электрический кабель необходимо только зафиксировать и методично вводить по очереди кабели. При вводе кабеля в устройство встраиваемого типа следует по определенной технологии. При этом корпус щитка должен быть закреплен на алебастр. Кроме того, его необходимо выравнивать по уровню. Такую работу лучше проводиться профессионалу.

Если приобрести дешевый щиток, вводить электрические кабели будет проблематично. Отверстия придется вырезать самостоятельно. Затем необходимо установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа.

Еще одна проблема, с которой сталкиваются неопытные электрики, вводящий электрический кабель в электрощиток при прохождении технологических отверстий кабель обладает определенной степенью свободы, когда перемещается в трубе. При этом сложно организовать провода в самом электрощитке. Решить такую проблему можно довольно просто – необходимо в штробу около места ввода электрических кабелей в щиток накинуть алебастр. Однако такое решение не очень современно и не самое эффективное.

Предварительная сборка электрического щита

В интернете имеется множество фотографий, которые иллюстрируют сборку электрических щитов, уже установленных на свои места. При этом необходимо расставить модульно оборудование и выполнить коммутацию различных элементов проводом ПВ1. Его сечение при этом должно быть от 4 до 6 кв. мм. Осуществляется монтаж оборудования на высоте 1,5-1,7 м от пола. Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики. В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу.

Заключение

Учитывая все проблемы, с которыми можно столкнуться в процессе работы, следует напомнить, что приобретать лучше только качественные комплектующие. Модульное оборудование необходимо устанавливать на столе в чистой комнате. Опыт таких работ позволит подключить все линии к уже имеющемуся щитку.

Отправить комментарий

2proraba.com

Схема электрощитка в квартире — подключение автоматов, узо

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей. А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Схема №6

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
	IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Статьи по теме

domikelectrica.ru

Инструкция по сборке и монтажу электрического щита своими руками

В каждом жилом помещении или на предприятии есть электроприборы. Они используются для разных целей, питаются разным током по фазе и вольтажу, подключаются к сети от распределительного щита – приспособления, предназначенного для распределения между потребителями энергии и приема ее от внешнего источника.

На оборудование возложены и другие, не менее важные функции:

• Защита от высоких нагрузок сети, короткого замыкания проводки.
• В современных устройствах предусмотрена возможность подключения иных приборов или соответствующего реагирования на изменение качества тока.
• Обеспечение безопасности от поражения электричеством животных и людей.

Рассмотрим как собрать электрощиток своими руками.

Виды и размеры электрощитков

Различают два типа распределительных щитов, в зависимости от места их установки:

• Наружные.
• Внутренние.

Электрический щит представляет собой металлическую или пластиковую коробку определенного размера (зависит от мощности, количества автоматических выключателей, предназначения оборудования), содержащую дин-рейки для крепежа автоматов, выход и место для укладки проводов. Чаще всего в продаже имеются готовые ящики из металла, покрытого полимерным порошком или пластмассы определенных размеров.

СОВЕТ: При первой самостоятельной сборке оборудования следует выбрать коробку большего, чем требуется, размера. Больше пространства существенно облегчит сборку и монтаж электрощитка.

При установке распределительного щита снаружи помещения, следует определиться с типом монтажа:

• Навесной.
• Вмонтированный в стену или нишу.

Особенность отдельного ящика навесной конструкции в том, что вид его, как правило, более презентабельный. Коробка сделана аккуратно, закрывается крышкой на замок. Это обеспечит защиту от несанкционированного проникновения к выключателям. Для имеющейся ниши можно подобрать оборудование определенной геометрии, размеров и толщины.

Наружные приборы выступают в среднем на 20 см при установке на стене из негорючих материалов. В противном случае стоит позаботиться о безопасности, поместить под основание щитка к поверхности прикрепленный изоляционный материал по всей площади коробки.

Особое внимание следует уделить высоте крепления. Коробки из металла обладают острыми углами, что существенно повышает вероятность получения травмы. Лучше всего крепить оборудование не ниже роста самого высокого в семье.

Также можно расположить ящик ближе к углу или сразу за дверью, чтобы оборудование не мешало свободному передвижению в помещении. При скрытом монтаже коробка замуровывается, оставляя только на уровне поверхности стены дверцу. Даже если она выступает на несколько миллиметров, это не портит внешнего вида при правильном размещении.

Распределительный щиток без «начинки» состоит из таких элементов:

• Основания.
• Защитной крышки.
• Дин-реек.
• Защелки для фиксации дин-реек с возможностью доукомплектации новыми автоматическими выключателями по мере необходимости.
• Дверцы.

На основании предусмотрено место для:

• Крепления самого прибора.
• Крепления клеммных колодок.
• Укладки проводов.
• Крепежных отверстий.

Защитная крышка располагается под дверцей и позволяет защищать внутреннюю проводку от контакта, оставляя доступными только рубильники.

ВАЖНО: Приобретая распределительный щиток, необходимо предусмотреть наличие свободного места для дополнительных рубильников. Не исключено, что в будущем это может понадобиться. Примерно 1/5 места стоит оставить пустым.

Автоматы бывают одно- и двухполюсными. Их толщина 1,2 и 2,4 см соответственно. Количество розеток, осветительных приборов, электрического оборудования в квартире определяет необходимое число выключателей. С таких расчетов подбирается оптимальный размер ящика, учитывая квадратную, прямоугольную форму.

Составление схемы электрического щита

Чтобы составить принципиальную схему распределительного щита, стоит решить такие вопросы:

1. Каким модульным оборудованием будет оснащен?
2. Какого номинала, в каком количестве нужны автоматы?
3. Будет в схеме присутствовать УЗО и дифф. автоматы?
4. Какая стоимость оборудования допустима?

На примере электрощитка для квартиры с однофазным напряжением, схемы могут отличаться наличием или отсутствием УЗО, количестве рубильников, типе коробки под электрооборудование. В большинстве многоквартирных домов в этажном щите уже имеется вводной автомат и счетчик. Важно ознакомиться с нормами, установленными законодательством, которые указывают, каким правилам и документам оборудование не должно противоречить.

Среди них:

• ПУЭ.
• ГОСТ 32395-2013 с общими техническими условиями о характеристиках для жилых помещений распредщитков.
• СП 31-110-2003 о монтаже и проектировании в жилых домах и зданиях общественного назначения электроустановок.

Главные правила, которые указаны в перечисленных документах, гласят:

1. Дверцы для квартирного прибора при оснащении автоматическими рубильниками не обязательны.
2. Материал стенок ящика должен переносить механические удары и давления силой до 0,7 Дж.
3. Отдельными зажимами оборудуется каждый нулевой защитный и рабочий проводники.
4. Соединительные провода должны хорошо изолироваться покрытием по всей длине в коробке, не касаться обнаженных частей корпуса, не иметь запаянных, перемотанных изолентой или другим изолятором частей, острых кромок ящика с радиусом изгиба, не превышающим в 6 раз диаметр сердечника.
5. Минимальное пространство для путей утечки и воздушных зазоров – свыше 1,2 см. Это расстояние уменьшаться не должно для скрытых приборов после их монтажа.
6. Минимальное значение электрического сопротивления изоляции корпуса – не ниже 10 Мом (в холодном состоянии).
7. Для обслуживания или замены любой составляющей электрощитка должен обеспечиваться удобный доступ.
8. Срок службы – до 25 лет, с возможной заменой отдельных частей комплектации оборудования.

Самой простой схемой для одно- или двухкомнатной квартиры распределительного щитка является комплектация из выключателя нагрузки, связанного с автоматическим рубильником на 25 А для варочной панели или духовки, 2 выключателей на 16 А для розеток, электрооборудования, 1 выключателя на 10 А для освещения и дифф. автомата на 16 А для санузла. Такую схему используют для помещений с общей длиной используемой проводки – не более 400 м.

На входе установка автоматического выключателя не обязательна при наличии его в этажном распределителе. Перед сборкой оборудования этот факт необходимо проверить. На вводной аппарат в рассмотренной схеме достаточно 40 А для номинального тока. В целом у электрощитков есть параметры, согласно которым подбирается конкретная схема.

Параметр	Значение
Номинальное напряжение (вход), В	400/230; 690/400.
Номинальная частота тока, Гц	50; 60.
Номинальный ток зажимов или вводного аппарата, А	40; 63; 100; 125; 160; 250.
Номинальный отключающий дифференциальный ток на УЗО на вводе щитка, А	20; 100; 300.
Наибольшее количество защитных аппаратов, которые устанавливаются для линий групповых целей в щитке при однополюсном расчете: а) УЗО и автоматических выключателей; б) резьбовых предохранителей.	6; 12; 18; 24; 30. 6; 9; 12.
Номинальный ток УЗО и автоматического выключателя групповой цепи, А	10; 16; 20; 25; 32; 40; 50; 63.
Номинальный отключающий дифференциальный ток на УЗО на групповой цепи, мА	10; 30.
Номинальный ток предохранителя групповой цепи, А	6; 10; 16; 25.
Номинальный кратковременный выдерживаемый ток КЗ (в действующем значении) на вводе щитка, сборных шинах с номинальными токами аппаратов 160 и 250 А, кА	12.

Для оборудования освещения целесообразно подбирать кабели с площадью сечения сердечника 1,5 км. мм., для автоматических выключателей – на 10 А. Иные провода для более мощного оборудования оснащаются автоматами на 16 А, используя для этого проводку с площадью сердечника 2,5 кв. мм.

Для санузла лучше устанавливать дифференциальный рубильник на 10 А, что полностью покрывает энергетические потребности этого помещения. Главное, чтобы защитное устройства не превышало 30 мА, что оговорено в правилах.

При наличии только электрического потребления духовкой, а не варочной поверхностью, становится на 1 потребителя меньше. Автомат защиты и питающий кабель в этом случае меняются. Данная схема очень простая и редко защищает электрооборудование от частых перебоев.

Для такого маневра нужно немного «утяжелить» комплектации, что повысит и стоимость оборудования. Добавление реле на ввод обеспечивает отключение от сети при превышении токов или напряжений.

В таких схемах есть несколько преимуществ:

• Подключать и монтировать просто.
• Для небольших помещений – оптимальный вариант.
• Стоимость невысокая.

Недостатки:
Защита утечки тока работает только на участке с дифференцированным автоматом, поэтому иные линии от этого не защищены. Установка УЗО на ввод существенно улучшает данную схему.

ВАЖНО: Установка УЗО без автоматического выключателя запрещена! Необходимо убедиться, что это оборудование уже установлено в этажном щите.

При наличии в этажном щите дифференцированного автомата или УЗО, нет необходимости защиту дублировать. При общей длине, используемой в жилом помещении проводки, свыше 400 м., могут наблюдаться повышенные утечки из-за суммирования по отдельным группам. УЗО здесь следует устанавливать на отдельные группы, устранив вводное из комплектации электрощитка.

Более совершенные схемы распределительного квартирного щитка считаются при наличии УЗО в отдельных группах. Для вводного аппарата подбирается номинальный ток 0,8 А. Это значение берется из расчета коэффициента спроса для жилья с повышенной комфортностью и 11 кВт однофазной нагрузкой для помещений.

Особенность такого прибора заключается в необходимости оборудования каждого УЗО своей шиной. В противном случае срабатывание каждого УЗО группы будет одновременным из-за утечки из любой группы кабелей. При поиске поврежденной проводки придется отсоединять с шинок нулевые жилы.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

• На корпусе техники происходит пробой.
• Проводка была положена некачественно.
• При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
• В щитке проводка была некорректно смонтирована.

ВАЖНО: УЗО от сверхтоков не защищает, поэтому необходимо для защиты человека ставить в цепь автомат.

• На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
• Превышение номинального тока утечки.
• Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
• Несоответствие внутренней схемы электронной или электромеханической.

Как рассчитать количество мест в электрическом щите?

Для электрооборудования, которое используется для монтажа распределительного щита, предусмотрены унифицированные стандартные размеры. Даже разных производителей рубильники и иные комплектующие будут обладать сходными габаритами.

Крепление основных элементов осуществляется на дин-рейке, ширина этого профиля составляет 3,5 см. Для одного автоматического выключателя предусмотрено «посадочное» место, шириной 1,75 см. В каждом боксе, которые предлагают производители, предусмотрено определенное число ячеек для модулей.

Чтобы рассчитать, сколько нужно мест для распределительного щитка определенной комплектации, необходимо знать точное количество нужных элементов, их тип и размер, а также предусмотреть примерно 20% для запаса на случай изменений в процессе сборки или будущих приобретений электрооборудования. Из приведенной таблицы выбираются размеры приборов.

Название	Ширина/количество мест
Автоматический рубильник однополюсный	1,75 см/1 место
Автоматический рубильник двухполюсный однофазный	3,5 см/2 места
Автоматический рубильник трехполюсный	5,25 см/3 места
УЗО однофазное	3,5 см/2 места
УЗО трехфазное	7 см/4 места
Автомат дифференциальный однофазный	7 см/2 модуля на 4 места
Клеммник на дин-рейку	1,75 см/1 место
Модульный электросчетчик	10,5-14 см/6-8 мест
Модульная розетка на дин-рейку	5,25 см/3 места
Реле напряжения	5,25 см/3 места

Для самого простого распределительного щита потребуется наименьшее количество элементов – 20 шт. Для помещений с расходом проводки выше 400 м этот показатель существенно увеличивается. Из-за того, что в большинстве корпусов оборудования предусмотрено 24, 36 или кратное 12 количество «посадочных» мест, то в простом варианте кейса на 24 места должно хватить. Лучше приобрести вариант на 36, так как остается больше места для изменений в будущем.

Сборка и монтаж электрического щита

Электрощиток является тонким и сложным оборудованием, требующим точного расчета всех компонентов и их коммутации. Все монтажные работы по сборке оборудования должны производиться в чистом и сухом помещении. Желательно, чтобы в распределительном щите была дин-рейка, которая снимается для помещения на нее нужных модулей.

Работы по монтажу и сборке электрощитка состоят со следующих этапов:

1. Монтаже корпуса.
2. Организации ввода проводов и кабелей в бокс.
3. Распределении внутри оболочки щитка кабелей.
4. Защиты от ремонтных и отделочных работ внутренности прибора.
5. Сборки на рамке предварительно.
6. Окончательном монтаже, с подключением групп потребителей.
7. Пусконаладочные работы.

Монтаж корпуса электрического щита

Работать с навесными приборами значительно проще, чем скрытого типа. Для второго варианта понадобится убедиться в том, что стена, в которой будет оборудован щиток, не несущая, и можно сделать соответствующего размера нишу. Без повреждения стены делается «фальшивая» поверхность, выступающая на толщину ящика или хотя бы на 10 см.

Для размещения электрощитка необходимо выполнение следующих правил:

• Размещать боксы лучше всего в помещениях с хорошим освещением, циркуляцией воздуха, желательно близко к выходу.
• Уровень влажности окружающей среды не должен превышать 60%.
• К ближайшему откосу, двери или другому выступу должно быть не менее 15 см, доступ во время наладки или ремонта – свободный, в гардеробных или шкафах размещение электрощитка запрещено.
• К ближайшему газопроводу или легковоспламеняющемуся веществу должно быть не менее 1-1,5 м;
• Установка производится не ниже 1,4 м и не выше 1,8 м от пола.

Пошаговая инструкция монтажа корпуса электрощитка:

1. Намечается место для монтажа корпуса, с помощью уровня прочерчиваются 1 горизонтальная и вертикальная линии края прибора.
2. Очерчивается маркером по краю приложенный к месту разметки корпус.
3. Болгаркой делаются разрезы до середины диска по начерченному периметру.
4. Делается перфоратором или зубилом углубление на толщину бокса.
5. Тестируется, как помещается короб, поправляется дно и стенки ниши.
6. Ставится штатное крепление на корпус, отмечаются места входа дюбелей.
7. Высверливаются дырки под крепежи перфоратором.
8. Демонтируется дин-рамка, оборудуется нужными модулями.
9. Заполняются перед окончательной отделкой полости монтажной пеной.

При отсутствии в комплекте поставки креплений при ровной стенке, бокс прибивается дюбелями к стене, монтируется на алебастр или иной строительный раствор.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели – более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами – нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
5. Заглушка помещается на установочное место и фиксируется винтами.

Разделка кабелей внутри электрического щита

Специальным ножом с пяткой снимается верхняя изоляция с кабелей без повреждения собственного покрытия жил. Следует в первоочередном порядке сразу после разделки промаркировать каждый кабель заново, чтобы избежать путаницы. Лучше оставлять запасную длину провода, превышающую расстояние до крепления в коробе от входа в него примерно вдвое.

Инструкция для разделения кабелей:

1. Соблюдается порядок: с верхней части – слева направо, с нижнего левого угла – направо.
2. Снимается изоляция с края вводного кабеля.
3. Обматываются провода (5-10 см до конца) малярным скотчем, наносится маркировка.
4. Операции производятся для каждого кабеля.

Защита внутренностей электрического щита от ремонтно-отделочных работ

Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений.

Для этого следует:

1. Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
2. Снимаются рамки, дверцы, другие внешние движимые части корпуса.
3. Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
4. Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.

Предварительная сборка электрощита на рамке

Для облегчения монтажных и сборочных работ электрических щитов, нужно приобретать более дорогие, качественные, функциональные модели. Даже опытному электрику не просто справиться с кропотливой работой, причем дешевые боксы усложняют процесс в несколько раз. Важно обеспечить чистоту для монтажа модулей и обезопасить все оборудование от загрязнения или влаги.

Понадобится такой инструмент:

• Диэлектрические отвертки в наборе, чтобы среди них была модель с PZ, PH и прямым шлицем.
• Стриппер для снятия изоляции.
• Пассатижи, круглогубцы разных размеров.
• Кусачки (бокорезы).
• Ножовка для распила металла.
• Тестер, можно и мультитестер.
• Строительный нож со съемными лезвиями.
• Шуруповерт с комплектом бит или набор отверток.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Пусконаладочные работы

После завершения всех манипуляций по сборке и монтажу электрощитка, следует поставить выключатели в режим «Выкл» и приступить к завершающему этапу – пусконаладочным работам.

Инструкция проведения проверки и отладки:

1. Проверка производится после полного монтажа светильников, выключателей, розеток и прочих электроустановочных устройств, подключения на всех выделенных линиях нагрузки в розетках.
2. На ввод электрощупа подается напряжение, проверяется наличие и значение мультиметром, соответствие нуля и фазы.
3. Подключаются все дифференциальные автоматы и УЗО последовательно, с проверкой работоспособности через нажатие на «Тест», после чего включаются повторно.
4. Все клеммы автоматических рубильников проверяются мультиметром на предмет наличия на входе напряжения.
5. Автоматические выключатели включаются последовательно, и на выходных клеммах проверяются на наличие напряжения;
6. При последовательном включении электроприборов, для каждой линии потребителя производится контроль работы распредщитка, фиксируется отсутствие дыма, нагрева модулей, искрения. В противном случае – ищется проблема и устраняется.
7. Каждая розеточная линия проверяется на величину и наличие напряжения.
8. Тестируется работоспособность осветительных линий.
9. На протяжении нескольких часов щиток не закрывать и проконтролировать его функционирование.

При успешной проверке следует закрыть все внутренние части электрощитка. На поверхности крышки или пластрона следует разместить цветные наклейки с маркировкой и обозначением каждого выключателя.

Для защиты надписей заклеивается прозрачной пленкой или скотчем. В случае непрозрачной дверцы, внутри ее следует расположить схему прибора, наклеив на скотч или поместив в специальные зажимы (предусмотрены в некоторых моделях).

Эксплуатация электрического щита

За прибором необходимо производить регулярный уход:

1. По истечению месяца после запуска поднимается пластрон, подтягиваются клеммы.
2. Для жилья с детьми следует позаботиться о возможности закрытия электрощитка на замок, место хранения ключа должно быть известно всем взрослым членам семьи.
3. Для всех проживающих в квартире рассказывается порядок действий при срабатывании защитных устройств.
4. При отключенных потребителях электроэнергии, ежемесячно проверяется работоспособность всех дифференциальных автоматов и УЗО.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

remboo.ru

Сборка щита 380 В: трехфазный щиток своими руками

Получив разрешение на подключение к трехфазной сети, стоит задуматься о том, как сделать так, чтобы сборка щита 380 В была надежной, работоспособной и легкой в обслуживании. В принципе, при условии установки дифавтоматов, это несложно, но дорого. Если бюджет ограничен, придется придумывать схему распределения нагрузки. А это непросто, так как надо соблюсти логику распределения линий и не перегрузить при этом фазы.

Содержание статьи

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Схемы сборки трехфазных электрощитов

Сборка щита 380 В может быть сделана по разным схемам. Вариантов много, важно выбрать наиболее логичный, не слишком дорогой. Но самое важное, чтобы электричество в доме или квартире было безопасным. Поэтому кроме автоматов защиты, которые оберегают сети от перегрузки, ставят еще и УЗО (устройство защитного отключения), которые оберегают человека от поражения электротоком. Нормативы не требуют установки УЗО на освещение в сухих помещениях, но в случае с трехфазным подключением квартиры или дома это не вариант, так как придется тогда все освещение сажать на один автомат. При его срабатывании все окажется в темноте. Так что придется и освещение заводить через УЗО, что только повышает надежность системы электроснабжения дома/квартиры (хоть и увеличивает цену).

Для частного дома на два этажа трехфазный электрощит будет большим

Пару, автомат + УЗО, может заменить дифференциальный автомат. Это делает схему более простой, надежной, легко читаемой и изменяемой (при условии подключения через кросс-модуль). Еще и экономится место в щите, что тоже немаловажно. Но такая схема обходится раза в три дороже, так как дифов много, а стоят они дороже пары автомат + УЗО.

Необходимость кросс-модуля для трехфазных щитов

Чтобы сборка щита 380 В была проще и существовала возможность переподключить один или несколько автоматов к другой фазе, после счетчика устанавливают трехфазный кросс-модуль. Это устройство, которое имеет три входа — под три фазы, и несколько выходов с теми же фазами (количество выходов зависит от модели).

Чтобы сборка щита 380 В была понятной и легко обслуживаемой лучше использовать кросс-модули

Подключение к нужной фазе через кросс-модуль происходит следующим образом: оконеченый проводник вставляется в гнездо, закрепляется прижимным винтом. Переключиться на другую фазу просто: откручиваем винт, вытаскиваем провод, подключаем к свободному выводу на другой фазе. При наличии кросс-модуля все подключение более логичное, в нем несложно разобраться непрофессионалу, проще вносить изменения. Стоимость этого оборудования не такая большая, а выгод много. Лучше все-таки его поставить, хоть оборудование и не входит в список обязательных.

Сборка щита 380 В только на дифавтоматах

Как уже говорили неоднократно, если на каждую группу или отдельный мощный потребитель установлен свой дифавтомат, вся задача грамотно распределить их между фазами, чтобы не было перекоса фаз. Пример такого щитка для квартиры приведен на рисунке ниже.

Сборка щита 380 В на дифавтоматах

При такой схеме все четко. Сработал первый автомат — проблема с освещением в зале, сработал четвертый — непорядок в розетках на кухне. Все ясно и понятно. Но такая схема для частного дома получается слишком дорогой, поэтому и приходится мудрить, разделяя все линии на группы.

С двумя УЗО

Можно всю нагрузку разделить на две группы, поставить два мощных трехфазных УЗО на входе. В этом случае возле каждой группы должны быть по две шины: нейтраль и заземление. После каждого УЗО ставится свой кросс-модуль, на которые заводятся фазы и уже к выходам подключаются защитные автоматы линий.

Достоинства такой схемы: не слишком высокая цена, относительно небольшой по размерам шкаф, несложно переключить при необходимости один-два потребителя в рамках одной группы.

Пример планировки электрощита на 380 В с двумя УЗО

Недостатков больше:

• Трехфазные УЗО стоят дорого. В случае выхода из строя затраты будут ощутимыми.
• Чтобы перекинуть потребителей из одной группы в другую, придется перетягивать провода — для непосвященных это сложно.
• При срабатывании оного из автоматов, половина потребителей остается обесточенной. Так как к каждому УЗО подключено много линий, процесс поиска виновника срабатываний длительный, ведь придется сначала отключить все, потом постепенно добавлять по одному. Та линия, на которой снова сработает защита, и будет поврежденной.
• Появились дополнительные шины, надо их подписать, какие из них идут к первой группе, какие ко второй и не перепутать при монтаже. Чтобы во время обслуживания провода разных шин не перепутались, лучше на каждый повесить бирку.
• Невозможно собрать группы так, чтобы на одном УЗО были только «мокрые» помещения, на другом только «сухие». И вообще, чтобы более-менее выровнять нагрузку, придется поломать голову.

В общем, схема не самая хорошая именно из-за того, что при срабатывании защиты отключается половина нагрузки. Неудобно. Да и номиналы УЗО надо брать большие, да еще и трех или четырех фазные, что в регионах может быть проблематичным, а также бьет по карману. Так что сборка щита 380 В по этой схеме возможна только на даче, например.

Сборка щита 380 В: для уменьшения количества проводов и обеспечения лучшего контакта нейтраль на автоматы лучше заводить при помощи электрической гребенки

Кстати, чтобы меньше было проводов в щите, нулевые провода лучше подавать через специальную монтажную шину. В магазинах можно даже найти шины, покрашенные с синий цвет. Если их нет, возьмите лак для ногтей и покрасьте ее сами. Для подключения нейтрали через шину, в ней надо выкусить зубья через один, подключить к ней провод от шины. Остается только вставить зубья в нужные пазы, позатягивать прижимные винты. При таком подключении нейтрали к автоматам защиты, провод всего один, а качество соединения на высоте.

С УЗО на каждой фазе

Еще один вариант схемы трехфазного электрического щитка — по одному УЗО на каждую из фаз. В этом случае УЗО берем двухполюсные, кросс модуль ставится после каждого УЗО, и к его выходам подключается нагрузка, которую распределили на каждую из фаз.

Если взглянуть на схему трехфазного щита, собранного по этому принципу, можно увидеть, что шин заземления и нейтрали уже три — у каждого из УЗО. Если подключать нейтраль при помощи проводников, будет путаница. К достоинствам этой схемы можно отнести наличие трех групп, так что распределение потребителей можно сделать более логичным. При срабатывании одного из УЗО, большая часть потребителей остается в работе, что тоже хорошо.

Проект трехфазного электрощита с тремя УЗО

Но все равно, не всегда получается распределить нагрузку так, чтобы мокрые помещения были отдельно и при этом не было перекоса фаз. И поиск повреждения достаточно сложный, так как потребителей много. Чтобы проще было разбираться, можно поставить на «опасные» линии собственные УЗО. На примере выше так сделали на линии питания к стиральной машине.

Собрать трехфазный электрощит своими руками по это схеме будет проще, если каждую из групп собрать на одной ДИН-рейке. Поставить на ней УЗО, потом последовательно расположить автоматы. При сработке будет четко видно, где и в каких линиях искать проблему (если автоматы подписаны).

Количество групповых УЗО больше трех

В больших домах и коттеджах приходится прокладывать большое количество линий. Если поставить всего три УЗО, на каждом из них будет по десятку или более линий — искать повреждение при отключении замучаешься. И никак не получится отдельно посадить влажные помещения, улицу и т.д. Выход в этом случае — делать многоуровневую защиту, ставить персональные УЗО после групповых, чтобы разделить-таки влажные и сухие помещения. Неплохой вариант, но есть и еще один: сделать групп больше чем три. Например, по две на каждой фазе или больше. Или не на каждой. Зависит от количества потребителей, от того, как вы разобьете нагрузку, от того, сколько денег вы готовы вложить в электрический распределительный шкаф. Потому что количество оборудования растет, увеличивается размер необходимого шкафа, а с размером увеличивается и стоимость самой «коробки». Еще надо добавить стоимость дин-реек, шин и т.д.

Вот пример сборки трехфазного щита где на каждой фазе больше одного УЗО

Еще один недостаток: такое количество оборудования смонтировать, а потом обслуживать проблематично. Проводов масса. Чтобы снизить шанс не «запутаться», подписывайте каждый проводок, а уж про автоматы и УЗО и говорить нечего. Пишите, к какой фазе подключен, разработайте систему нумерации. Например, если к первой фазе подключили три УЗО, пишите на первом L1-1, на втором L1-2, на третьем L1-3. Аналогично подписывайте и другие группы.

При всей сложности это схемы, мы получаем более «индивидуальную» систему. При сработке одного УЗО, искать повреждение просто, так как линий подключено немного. Еще один плюс — отключается только малая часть приборов, легче обеспечить электричеством отключенные на время помещения.

Но сборка щита 380 В по такому принципу может быть практически такой же дорогой, как при использовании дифавтоматов. Но та схема вообще уникальна в своей простоте и мобильности. Если разница получается небольшая, лучше соберите трехфазный электрощиток на дифференциальных автоматах. Будет намного проще в обслуживании, можно будет легко менять распределение по фазам, добавлять новые линии и т.д.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:

• Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
• «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
• Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
• Питание привода ворот и охранное освещение — тоже отдельные автоматы.

  Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами

• Отдельные линии электропитания и отдельные автоматы и УЗО ставят и на мощную бытовую технику (электроплиты и электродуховки) и на ту, в которых используется вода. На крайний случай, можно скомпоновать, скажем стиральную и  посудомоечную машину. Можно также в одну группу объединить проточный и накопительный водонагреватель, но при условии, что они не будут включаться одновременно, так как с высокой вероятностью спровоцируют отключение по перегрузу. Причем их можно подключать на один автомат только при условии, что они смонтированы в одном помещении, иначе ничего вы при повреждении не поймете.

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при  срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

elektroznatok.ru

Сборка электрощитов. Правила и схема. Этапы сборки

Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.

Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.

Виды щитов

Электрические щиты можно разделить на виды по материалу изготовления:

• Металлические.
• Пластиковые.

Кроме этого щиты разделяют на виды по конструктивному исполнению:

• Накладные.
• Встроенные.

На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.

Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.

Электрический щит включает в себя:

Правила

Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.

Требования и правила сборки электрических щитов:

• Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
• Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
• На корпусе щита должно быть обозначение с указанием номинального напряжения.
• Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
• Корпус и дверцы подключаются к заземлению в обязательном порядке.
• Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
• При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.

На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.

Создание схемы

Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:

• Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
• Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
• УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
• Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
• Каждый этаж оснащается защитным устройством от повышенного напряжения.
• Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
• При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.

Самостоятельная сборка электрощитов (пример — схема)



Монтаж щита

Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем. Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.

Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.

Электрощит оснащается замком для исключения доступа детей.

Сборка электрощитов

Перед началом работы необходимо провести подготовку:

• Обеспечить освещение рабочего места.
• На рабочем столе расположить материалы и инструменты.
• Поместить схему сборки на удобном для работы месте.
• Обесточить кабель ввода питания.

Сборка делится на несколько этапов:

• Предварительная сборка:

— На стенках корпуса удалить заглушки.
— Установить крепежные рейки.
— Установить шины нейтрали и заземления.
— Демонтировать дверцу.
— Установить монтажные кронштейны.
— Корпус временно закрепить на место для проверки качества подготовленной ниши.
— Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.

• Подготовка проводки:

— заключается в подгонке их по длине. При этом необходимо сделать запас длины для удобного подключения к автоматам и шинам.

• Укладка проводов на место:

— Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

• Крепление автоматов и УЗО:

— На DIN-рейке зафиксировать устройство защиты, автоматические выключатели, электросчетчик и другие устройства. Не обязательно монтировать сразу все автоматы. Можно подключать устройства поочередно, по мере фиксации на рейке.

• Подключение проводов:

— выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
— Все загибы проводов производить под прямым углом.
— При недостатке места провода проложить за рейкой крепления.
— На концах проводов удалить изоляцию на длине 1 см. При использовании многожильных проводов на их зачищенные концы надеть специальные наконечники и подключить к автоматам, затянув клеммы с необходимым усилием.
— При подключении проводов необходимо учесть, что питание на автоматический выключатель всегда подходит сверху, а отходит снизу.
— Для проверки надежности соединения, необходимо рукой пошевелить провод. Если крепление надежное, то провод не должен перемещаться в затянутой клемме. В противном случае необходимо затянуть клемму сильнее.
— Изоляция провода не должна быть зажата клеммой.
— Провода собрать в пучки и зафиксировать пластиковыми стяжками.

• Подключение кабеля ввода:

— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
— Фазу и ноль от автомата подключить на счетчик.

• Заключительный этап:

— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.
— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.

Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Особенности сборки электрощитов

Некоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.

Кабель питания состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.

Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют «гребенками». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм². Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.

Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.

Рекомендуется разбивать схему на следующие контуры:

• Розетки по отдельным комнатам.
• Приборы освещения по комнатам.
• Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.

Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.

Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.

Сборка электрощитов должна обеспечивать:

• Возможность обесточивания всей сети.
• Контроль потребления электроэнергии.
• Защита от удара током и перегрузок.

Похожие темы:

electrosam.ru

подключение автоматов, схема, расключение электрического щитка

Электросчетчики и узо

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

1

Электрический щит – для чего нужен в доме

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

2

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

3

Схемы электрощита – составляем сами

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

• на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
• какую мощность потребляет каждая группа;
• сколько отдельных групп потребителей всего;
• где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

4

Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

• номинальную силу тока;
• ток, при котором срабатывают автоматы;
• скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.

5

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

• соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
• вход располагают вверху, выход – снизу;
• запрещается зажимать многожильный провод без наконечников НШВИ;
• чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

6

Подключение кабелей – ввод и разделка внутри щитка

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

7

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Эксплуатация электрощитка

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

obustroen.ru
