Содержание

технология, видео как своими руками собрать крепление, установка и демонтаж, ремонт по схеме

Потолки Армстронг в наше время стали очень популярны за счет низкой стоимости и долговечности

Потолки типа Армстронг являются очень популярными. Они получили широкое распространение за счет низкой стоимости и долговечности. Кроме того, установка такого потолка осуществляется в кратчайшие сроки. Для того, чтобы правильно собрать конструкцию своими руками, вам следует придерживаться несложных правил и произвести предварительную разметку.

Несущие рейки для потолков Армстронг: технология монтажа

Перед тем, как приступить к укладке плит, вам нужно установить несущие рейки. Сделать это достаточно просто. Главное – подобрать рейки подходящего размера.

Прежде, чем приступить к монтажу несущих реек, вам нужно закрепить подвесы. Эти детали нужны для того, что рейки плотно прилегали к поверхности и не деформировались. Подвесы следует крепить с шагом в 1,5 метра.

Также будет полезен материал о характеристиках подвесных потолков Армстронг: https://homeli.ru/remont-i-otdelka/potolok/podvesnoj/podvesnye-potolki-armstrong

Специалисты рекомендуют остановить свой выбор на рейках, длина которых 3,5 метра. Они являются универсальными. Для крепления реек желательно пользоваться замками.

Во время крепления подвеса учтите ряд нюансов:

  1. Тягу с ушком нужно крепить на потолок с помощью анкера. Если у вас нет возможности использовать эту деталь, применяйте обыкновенный саморез.
  2. Обязательно прикрепите к несущей рейке тягу с крючком.
  3. Обязательно прикрепите пружинный подвес. Он поможет вам регулировать длину конструкции.

Устанавливаем подвесные потолки Армстронг своими руками

Начинается монтаж подвесного потолка с разметки.

Изначально следует отметить горизонтали плит. Помните, что рациональная разметка горизонталей позволит вам правильно собрать узел. После того, как вы определитесь с горизонталями, приступайте к разметке насечек.

Схема разметки насечек:

  • Поставьте насечки в каждом углу комнаты. Во время данной операции рекомендуется пользоваться лазерным уровнем. Этот инструмент поможет вам произвести более точную разметку.
  • При помощи рулетки определите разметку между полом и полученными насечками.
  • После того, как вы измерили расстояние, поочередно соедините каждую насечку между собой. Для этого воспользуйтесь специализированным трассером.

После того, как вы разметили поверхность, проведите коммуникации и электропроводку. Помните, что узлы коммуникаций не должны плотно прилегать к плитам.

Также перед началом установки каркаса подберите подходящие осветительные приборы. Рекомендуется применять точечные светильники.

Об этом читайте: https://homeli.ru/remont-i-otdelka/potolok/svetilnik-dlya-potolka-armstrong

Технология установки каркаса:

  1. Обрежьте стеновой профиль и прикрепите его к стене. Для фиксации изделия применяйте дюбель и саморезы. Если вы устанавливаете потолок Армстронг в деревянном доме, то можно зафиксировать стеновой профиль при помощи гвоздей.
  2. Затем производится установка несущих профилей.
  3. Установите подвесы. Не забудьте после этой операции выровнять несущие планки. В противном случае конструкция может рухнуть.
  4. Прикрепите продольные и поперечные связи. Можно использовать как крестовую, так и параллельную схему монтажа.

Как собрать подвесной потолок Армстронг: пошаговая инструкция

После того, как вы собрали каркас, надо приступать к установке плит. Перед этим желательно убедиться в прочности каркаса.

Установка производится в следующем порядке:

  • Поочередно поднимите содержимое для каждой ячейки.
  • Наклоните содержимое ячейки и введите её в межпотолочное пространство. Затем нужно аккуратно уложить плиту в ячейку. Следите за тем, чтобы крепление каждой плитки было прочным.
  • Установите светильники и подключите их к проводке. Сделать это нужно после того, как вы обесточите провода.
  • Установите глухие плиты.

Если вы планируете установить растровые светильники, которые имеют большой удельный вес, их нужно устанавливать на индивидуальные подвесы. В противном случае на каркас потолка будет оказываться лишняя нагрузка.

Крепление для подвесного потолка типа Армстронг

Несущая нагрузка оказывается на каркас, изготовленный из металлопрофиля. Обычно он обладает ячеистой структурой, однако, в некоторых случаях каркас состоит исключительно из продольных элементов.

Обычно к потолку крепится подвес с П-образной конфигурацией. В детали есть специальные отверстия. В качестве альтернативы можно воспользоваться регулируемыми подвесами. Они позволяют корректировать высоту каждого участка по отдельности.

Крепится потолок типа Армстронг при помощи:

  1. Профилей. Их изготавливают из металла. Фиксируются профили при помощи пружинного замка.
  2. Крепежных узлов.
  3. Подвесов. Они регулируется по высоте блоков.

Подробнее, о подвесах для потолка Армстронг, можно узнать из материала: https://homeli.ru/remont-i-otdelka/potolok/podvesnoj/podvesy-dlya-potolka-armstrong

Ремонт подвесных потолков типа Армстронг своими руками

Ремонт подвесного потолка типа Армстронг – несложный процесс. Прежде, чем приступить к ремонтным работам, вам нужно демонтировать конструкцию. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

  • Отогните профиль, который установлен на последней глухой плитки. Для этого используйте кусачки либо отвертки.
  • Демонтируйте глухую плиту.
  • Вытащите скобы и остальные плиты.
  • При необходимости демонтируйте несущий и угловой профиль.

После демонтажа потолка можно приступать к ремонтным работам. Деформированные плиты и крепежные элементы подлежат замене. Если причиной деформации полотна стал потоп, то вам нужно сначала демонтировать осветительные приборы, и только потом разбирать подвесной потолок.

Монтаж потолка Армстронг (видео)

Монтировать потолок типа Армстронг самостоятельно достаточно просто. Главное – перед началом сборки правильно нанести разметку на потолок и стены. Также нужно заранее позаботиться о монтаже коммуникаций и электропроводки. Для фиксации составляющих применяйте дюбели и саморезы. При монтаже потолка Армстронг в деревянном доме разрешено применять гвозди.

Монтаж подвесного потолка Армстронг: инструкция установки своими руками

При помощи подвесного потолка Армстронг можно скрыть любые инженерные коммуникации, он прекрасно впишется в интерьер не только коммерческих помещений, но и частного дома, коттеджа или даже квартиры с высоким потолком. Основная сложность заключается в монтаже подвесного потолка, однако сделать это можно самостоятельно.

Устройство подвесного потолка Armstrong

Перед самостоятельной установкой потолка следует ознакомиться со всеми его комплектующими, для более полного понимания логики сборки.

Данный вид потолка представляет из себя каркас из металлических реек, формирующих ячейки 600х600мм – и уложенные в них плиты.

Плиты имеют размер 60х60 сантиметров. Представленные в нашем каталоге изготавливаются на минеральной основе и прекрасно сочетаются с плитами светильниками.

Профили для потолка бывают металлопластиковые и металлические, в них присутствуют отверстия для подвески. Ширина такого профиля составляет от 15 до 24 миллиметров. В комплекте присутствуют Т-образные профили и Г-образные профили. Соединяются такие профили по длине, пружинными замками.

Подвесы состоят из двух металлических прутков – крючкообразного и ровного, соединенных между собой пружиной «бабочкой», с помощью которой можно регулировать высоту установки потолка.

Крепежный узел – дюбель или цанга, применяемая в местах с сосредоточенной нагрузкой (светильники, вентиляционные решетки) и для жестких потолков.

Монтаж подвесного потолка своими руками

  1. Первым шагом производится замер. Определяется площадь, в которой будет установлен подвесной потолок. Исходя из размеров закупается определенное количество реек, комплектующих и потолочных плит.
  2. По периметру крепится угловой профиль, делать это лучше всего по заранее подготовленной разметке, которую удобнее всего производить при помощи строительных уровней.  Крепление производится распорными дюбелями, саморезами или анкерами, на расстоянии не больше 50 сантиметров.
  3. Установка реек. Рейки имеют длину 3.7 метра и устанавливаются в угловой профиль через каждые 1.2 метра, параллельно стене. Рейки имеют соединительный элемент, при помощи которого с легкостью стыкуются между собой.

  4. Крепление пружинных подвесов. В одно время с установкой реек, монтируются пружинные подвесы, одной стороной крепящиеся к потолочному перекрытию дюбелями, саморезами или анкерами, а другой стороной – к несущей рейке. С помощью предусмотренного зажима можно регулировать расстояние от потолка до подвесной системы. Европодвесы крепятся на расстояние до 60 сантиметров от стены, а интервал между ними должен составлять не больше 120 сантиметров.
  5.  Рейки 1.2 метра ставятся перпендикулярно несущим профилям (3.7 м), и имеют шаг в 60 сантиметров друг от друга и от стены.
  6. Рейки 60 сантиметров, монтируются параллельно несущим рейкам 3,7 метра и перпендикулярно рейкам длинной 1.2 м. с шагом в 120 сантиметров.

  7. Если в потолке предусмотрены светильники, то следующим этапом устанавливаются именно они. Светильники для потолочной системы Армстронг в магазинах и офисах устанавливаются из расчета 1 светильник на полтора квадратных метра потолка, для других помещений возможна установка одного светильника на 2-2.5 квадратных метра потолка.
  8. В конце монтажа в потолок укладываются плиты Армстронг.

Плюсы и минусы подвесного потолка типа Армстронг

К плюсам относятся:

  • Дешевизна
  • Термо- и звукоизоляция
  • Большой выбор дизайнерских решений для каждого вида помещений
  • Не требуется предварительная подготовка потолка
  • Простой монтаж
  • Возможность разбора и замены
  • Возможность установки светильников
  • Возможность скрыть проводку и коммуникации

Минусами считают:

  • Подвержены влиянию влаги и деформации
  • Уменьшают высоту потолков
  • Не подходят для установки в помещения с нестандартными формами

Однако, не смотря на все вышеописанные нюансы данных потолков, они все равно находят своего покупателя и становятся прекрасным дополнением к общему образу помещения. Данная потолочная система незаменима для хозяйственных построек и коммерческих помещений.

Инструкция по монтажу подвесного потолка армстронг — Инструкции по монтажу — Каталог продукции — Пластик Дизайн

Инструкция по монтажу подвесного потолка армстронг. Скачать.

Монтаж подвесного потолка армстронг состоит из 7-ми этапов:

I. Установка пристенного уголка (углового профиля)

Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5 м.

II. Установка несущих реек 3,7 м

Несущие рейки 3,7 м устанавливаются с шагом 1,2 м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. Принедостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

III. Установка пружинных подвесов

Одновременно с установкой несущих реек устанавливаются пружинные подвесы.Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке.Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2 м друг от друга и не более 0,6 м от стены.

IV. Установка реек 1,2 м

Рейки 1,2 м устанавливаются перпендикулярно несущим рейкам 3,6 м с шагом 0,6 м от одной из стен и между собой.

V. Установка реек 0,6 м

Рейки 0,6 м устанавливаются перпендикулярно рейкам 1,2 м, т.е. параллельно несущим рейкам 3,6 м. с шагом 1,2 м друг от друга.

VI. Установка растровых светильников

Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600 мм, то к этому этапу приступаем сразу после установки реек 0,6 м, т.е. после окончания сборки обрешетки потолка.

VII. Установка потолочных плит

На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600 мм

Как монтировать подвесной потолок Армстронг — монтаж потолка

Всем известно, что человек крайне нуждается в уюте. От окружающей обстановки зависит наше настроение, работоспособность и, даже здоровье. Именно стремление к уюту заставляет нас периодически что — то менять у себя дома. Эти перемены не всегда ограничиваются сменой штор или перестановкой мебели, иногда хочется кардинально изменить облик своего жилища, и мы затеваем капитальный ремонт. Естественно, начинать его нужно с потолка. Существует много способов обновить потолок. Можно зашпатлевать его под покраску, сделать натяжной, плиточный или панельный потолок. Эта статья расскажет вам, как монтировать подвесной потолок Армстронг.

Конструкция этого потолка достаточно проста в установке и обладает небольшим весом. Ее используют как для торговых и промышленных помещений, так и в жилых домах. Она позволяет
замаскировать сильные неровности бетонных перекрытий.

Подвесной потолок Армстронг (Armstrong) представляет собой минеральные плитки, которые крепятся на конструкцию из несущего профиля, подвешенного на специальных крепежах к бетонным плитам потолка. Устройство такого потолка представлено на чертеже ниже. Подвесная система позволяет скрыть, но, при этом оставить доступными элементы коммуникации (проводку, пожарную сигнализацию, вентиляционную систему). Испорченные чем-либо плитки легко заменить, не разбирая всей конструкции, они фактически не закреплены и просто укладываются на каркас, как на полку.

Поэтому не потребуется производить сложный монтаж подвесной системы вновь.

Комплект потолка Армстронг состоит из следующих деталей.

  • Угловой профиль, который используется для закрепления конструкции на стене.
  • Направляющая рейка L 3700 мм.
  • Поперечный профиль L 1200 мм.
  • Поперечный профиль L 600 мм.
  • Подвесы для крепления на потолочных перекрытиях.
  • Пружинный зажим.
  • Дюбели с полукольцами для крепления к потолку.
  • Дюбели для крепления углового профиля к стенам.
  • Минеральная плитка.

Вернуться к содержанию

Особенности подвесного потолка Армстронг

Перед тем, как произвести монтаж подвесного потолка Армстронг, запомните некоторые нюансы, связанные с качественной установкой и правильной эксплуатацией данной конструкции.

1. Не высокая влажность и температурный режим в помещении. Поскольку материал плит достаточно гигроскопичен, допустимая влажность в комнате – не более 70%, а монтировать такой потолок нужно при температуре от пятнадцати до тридцати градусов.

2. Несущая конструкция устанавливается до, а плиты после выполнения работ, вызывающих повышенную влажность в помещении (шпатлевка, грунтовка, покраска или оклеивание обоями).

3. Массивные светильники, а также кондиционеры крепятся на отдельные несущие конструкции.

4. Число подвесов увеличивается, при возрастании нагрузки на основу (использование утеплителя или громоздких осветительных приборов и кондиционеров).

5. Допустимое расстояние между подвесами — не больше 120 сантиметров.

6. Прокладывание инженерных коммуникаций производится до начала работ по установке основной конструкции.

7. Несущая система потолка Армстронг рассчитана на нагрузку, от 4 до 6,5 килограммов на квадратный метр, но некоторые виды профиля позволяют увеличить нагрузку до десяти килограммов. При выборе профиля руководствуйтесь расчетным весом коммуникаций.

Вернуться к содержанию

Монтажные работы

Теперь давайте рассмотрим технологию и этапы крепления подвесного потолка Армстронг.

1. Сделайте разметку. На любой из стен поставьте отметку, отложив нужное расстояние от потолка из расчета, чтобы закрыть все коммуникации и перепады бетонных перекрытий. Оно должно быть не меньше 12 сантиметров, чтобы облегчить дальнейший монтаж плиток.

2. Пользуясь водяным или лазерным уровнями, сделайте аналогичные отметины на остальных стенах. Водяной уровень (ватерпас) можно сделать из длинной прозрачной трубки (какие используют для капельниц), наполнив ее водой. Действует такое устройство по принципу сообщающихся сосудов.

3. Соедините получившиеся точки непрерывной линией. Это можно сделать при помощи малярной нити, тогда на каждой стене должно быть по две отметки, к каждой из которых прижимаются края натянутой нити с красителем. При натягивании нитки, ее середина удерживается на небольшом удалении от стены. Отпустив центр, вы получите идеально ровную линию.

4. Разметьте и нарежьте угловой профиль для подвесного потолка, руководствуясь размерами помещения. Это осуществляется с помощью ножовки по металлу, для распиливания угловых деталей используется стусло.

5. Просверлите вдоль разметки отверстия для дюбелей.

6. Забейте дюбеля в эти отверстия и закрепите на них уголок. Окрашенная сторона должна быть обращена вниз.

7. Когда примыкающий к стенам каркас будет готов, приступите к монтажу направляющих профилей с шагом 1200 мм между ними. Каждый крайний профиль подвесного потолка Армстронг должен располагаться на расстоянии от 40 до 60 сантиметров от стен. Края этого профиля закрепляются на угловом профиле, а центральная часть крепится на подвесах к бетонным плитам потолка на дюбели с полукольцами. Максимальный шаг между подвесами – 1200 мм. При помощи уровня, контролируйте горизонтальность конструкции.

8. Установив направляющие, можно начать монтировать поперечные, Т — образные профили. Они делятся на более длинные (L — 1200) и короткие (L — 600) детали. Крепить длинные поперечные профили нужно перпендикулярно направляющим с шагом 600 мм, относительно друг друга. Для их крепления предусмотрены специальные замки с небольшими выступами. Замки работают по принципу «шип – паз». Короткие детали размещаются перпендикулярно длинным деталям, шаг между ними также составляет 600 мм, при помощи аналогичных замков.

9. Разместите осветительные приборы и кондиционеры в необходимых местах, соорудив для них автономную систему крепления, чтобы уменьшить нагрузку на основное сооружение.

10. Ну и, наконец, пришло время заполнить каркас потолка декоративными плитками. Начинать монтировать их нужно от центра помещения к краям. Крайние плитки аккуратно подрезаются по размерам ниши.

Теперь вы знаете, как монтировать подвесной потолок Армстронг своими руками. Надеемся, эти знания помогут вам в осуществлении ремонта в вашей квартире, который привнесет свою долю комфорта и уюта в вашу жизнь.

Вернуться к содержанию

Видео

Представляем вашему вниманию видеоролик по зеркальным потолкам Армстронг. В нем рассмотрены такие этапы монтажа, как разметка, выравнивание потолка, а также резка зеркальных кассет.

Следующий материал покажет, как собрать и закрепить элементы системы подвесного потолка Армстронг.

Вернуться к содержанию

Фото

Полезно? Сохраните себе на стену! Спасибо за лайк!

Монтаж подвесного потолка Армстронг своими руками: инструкция и видео

Подвесной потолок Армстронг сегодня можно встретить очень часто. Эти подвесные системы очень популярны благодаря современному стилю. Монтаж подвесного потолка Армстронг очень простой и позволяют скрыть любые потолочные коммуникации.

Потолок Армстронг

Обычный подвесной потолок Армстронг технические характеристики имеет просто впечатляющие:

  • Подавление шума до 39 дБ
  • Светоотражение свыше 92 %
  • Прогиб потолка всего 2 мм при температуре +32 град и влажности 90 %

К тому же материалы, из которых изготовлены потолочные пластины экологически чистые и не содержат формальдегидов и асбеста.

Разметка гидроуровнем

Монтируют подвесные потолки типа Армстронг в помещении с уже выполненным ремонтом. По сравнению с потолками из гипсокартон Армстронг не нуждается в дополнительной отделке (шпаклевке, покраске, отделке обоями).

В них можно встроить любые виды осветительных приборов. Конструкция крепится к плитам перекрытия, однако благодаря своему малому весу не оказывает на них серьезной нагрузки.

Если вы решили использовать для отделки квартиры или загородного дома подвесной потолок типа Армстронг, то это замечательный вариант. Он придаст комнате современный стильный вид.

Подвесной каркас потолка

Простота сборки конструкции не отнимет у вас много времени, а так же позволит избежать пыли в помещении. Собрать подвесной потолок Армстронг своими руками сможет практически любой, уважающий себя домашний мастер.

Расчет комплекта потолочной системы

Чтобы знать, как рассчитать подвесной потолок Армстронг надо нарисовать план помещения (вид сверху) и указать на нем точные размеры каждой стены. Для этого используйте измерительную рулетку. Для расчета потолка надо знать, что входит в комплект его поставки.

Крепление перемычек к несущему профилю

Комплектующие на подвесной потолок Армстронг перечислены ниже:

  • Декоративные потолочные плиты 600 мм х 600 мм х 15 мм
  • Уголок пристенный (профиль ПУ 19 х 24)
  • Профиль несущий тип Т 15 х 38 или Т 24 х 38
  • Профиль поперечный тип Т 15 или Т 24
  • Подвес универсальный (спица, пружина)

Чтобы правильно рассчитать и выполнить устройство подвесных потолков типа Армстронг начинающему домашнему мастеру можно предложить несколько правил:

  • Количество пристенного уголка равно периметру помещения. Крепится он к стене дюбель-гвоздями 6 х 40 мм с шагом 35-45 см.
  • Несущий профиль для подвесного потолка Армстронг крепится на подвесах к существующему потолку вдоль длинной стены. Расстояние между профилями рассчитывается таким образом, чтобы декоративная плита размером 600 х 600 мм ложилась на полочки двух соседних профилей.
  • Когда монтируют потолок подвесной Армстронг, подвесы располагают с шагом 1 м по линии расположения несущих профилей. Линии необходимо нанести на план комнаты и указать точки крепления подвесов.
  • Несущие профили и пристенный уголок соединяются между собой перемычками. Крепят их с шагом 600 мм.

Растровый светильник 600 х 600

Важно знать! Несущие профили надо размещать симметрично относительно продольной оси помещения.

Эти четыре простых правила, помогут вам легко рассчитать количество элементов для подвесной потолочной системы. Расчет подвесных потолков Армстронг закончен и можно приступать к следующей операции.

Как собрать навесной потолок: разметка стен и потолка

Важно знать! Минимальная высота, на которую можно опустить потолок равна высоте встраиваемого светильника плюс 1 см (это технологический зазор).

При помощи лазерного или водного уровня определяют горизонтальную плоскость собираемого потолка. Для этого делают отметки по периметру и соединяют их малярной штукатурной лентой. Операция требует присутствие одного помощника.

Точечный диодный светильник

После разметки стен размечают оси несущих профилей. Для упрощения работы на расстоянии 30 см или 60 см от самой длиной стены комнаты (в зависимости от того, как оси нанесены на чертеж) натягивают шнур параллельно стене. Края шнура привязывают к забитым в стены дюбелям. Это первая ось.

Вторую ось натягивают перпендикулярно первой, отступив от угла расстояние согласно чертежу. От осей производится разметка остальных несущих профилей. На линиях с шагом 1 м отмечают точки монтажа универсальных подвесов.

Монтаж подвесного каркаса

Пристенный оцинкованный уголок подрезают по размерам. Концы профиля, которые стыкуют в углах, подрезают ножницами по металлу под углом 45 град. В уголке с шагом 30-40 см высверливают отверстия.

Уголковый профиль прикладывают к стене по линии разметки и карандашом делают метки для отверстий. Отверстия высверливают дрелью и сверлом по бетону (или в зависимости от материала из которого изготовлены стены). После того, как отверстия готовы, в них молотком забивают дюбеля. Пристенный угловой профиль крепят саморезами к стене.

По отметкам на осях несущих профилей дюбелями 6 х 40 мм производят крепление подвесов. Дрелью и сверлом по бетону подготавливают отверстие. Молотком забивают в него дюбель. Через петлю на одном конце подвеса завинчивают шуруповертом саморез. Если используются дюбель-гвозди, то гвоздь забивают молотком в дюбель.

Крепление подвесного потолка Армстронг к подвесам производится крючком в просечку на профиле. Конец профиля должен ложиться на полку пристенного уголка. Для того чтобы увеличить длину профилей, их стыкуют между собой.

Для этого можно применять готовые стыки или самодельные пластины, вырезанные из обрезков того же профиля. Профиль подрезают по размерам болгаркой или ножовкой по металлу. Высоту профиля регулируют универсальным подвесом. Для фиксации положения спиц подвеса установлена пружина. Она достаточно жесткая и способна выдержать большое усилие на растяжение. Это обеспечит надежное крепление конструкции с плитами перекрытия.

Для устройства перемычек и жесткости конструкции применяют поперечный профиль. В несущем профиле предусмотрены просечки для стыка, а на поперечном профиле крючки. Крюк и вырез (просечка) образуют при соединении надежный замок.

Важно помнить! Между несущим и поперечным профилем должен быть угол 90 град. Это условие проверяйте строительным уголком.

У стены крючок поперечного профиля можно срезать, чтобы он ложился на полку пристенного уголка. После сборки всех элементов каркаса можно переходить к монтажу проводки освещения.

Установка светильников

Перед началом выполнения работ убедитесь, что все электрические коммуникации (провода) не имеют оголенных концов и уложены в защитные гофрированные трубы.

Эта мера предосторожности исключит возможные поражения электрическим током и возникновения коротких замыканий проводки. Выполните разводку электрических проводов к местам расположения приборов освещения. В точках подключения светильников гофра разрезается, а провод выводят петлей.

Часто используют растровые светильники дневного света. Их размер 600 х 600 мм позволяет им точно ложиться на полки несущего и поперечного профиля. К тому же дневной свет замечательно рассеивается на всю территорию помещения благодаря большим зеркальным отражателям. Для освещения можно использовать точечные встраиваемые светильники. Для этого в декоративной потолочной панели аккуратно вырезают отверстие равное диаметру прибора освещения.

Точечные светильник для подвесного потолка Армстронг имеют пружины крепления. Их отжимают и устанавливают прибор в отверстие, после чего плавно отпускают. Пружины прижимают светильник к панели.

Установка декоративных панелей

Монтаж потолочных панелей

Когда приборы освещения установлены и подключены, ячейки навесного потолка заполняют декоративными панелями. При необходимости их подрезают по размеру, используя карандаш, линейку и строительный или канцелярский нож. Если применяются металлические панели, их подрезают болгаркой.

Монтаж подвесного потолка закончен. Визуально ознакомиться с процессом вам поможет видео по монтажу подвесных потолков типа
Армстронг представленное выше.

Устройство потолков Армстронг, монтаж подвесного потолка

Что такое подвесные потолки Армстронг

В последнее время в офисах, магазинах, различных учреждениях стало популярным устройство потолков Армстронг. Подвесные потолки системы Армстронг популярны благодаря универсальности, низкой цене и легкости монтажа.

Потолки Армстронг состоят из металлического профиля и прессованных минеральных плит или металлических кассет. Видимая часть металлического каркаса – это отличительная черта подвесных систем Армстронг и элемент дизайна.


Устройство подвесного потолка Армстронг состоит их таких элементов:

  • несущих и поперечных профилей;
  • панелей;
  • светильников.

Минеральные плиты и кассеты для подвесных потолков Армстронг бывают квадратной и прямоугольной формы.
Стандартные потолки Армстронг состоят из кассет 600х600 мм и жесткого каркаса подвесной системы.

Плюсы потолков Армстронг

Преимущества подвесных потолков системы Армстронг:

  • невысокие цены на материалы и работу по монтажу;
  • простота и высокая скорость выполнения работ;
  • много вариантов плит и профилей разных цветов и фактур;
  • отсутствие пыли и строительного мусора во время проведения работ по устройству потолков Армстронг;
  • взаимозаменяемость плит при их повреждении.

Под потолок Армстронг можно прятать провода, кабели и вентиляционные каналы. При этом коммуникации останутся доступными для контроля и ремонта.

Подвесная система Армстронг позволяет создать оптимальные акустические условия и комфортный уровень освещенности.

Первоначально потолки Армстронг применялись только в общественных помещениях. Но затем, благодаря удобству подвесных систем, их стали применять для обустройства потолков в жилых домах и квартирах.

Устройство подвесных систем PRIMET от компании Ю-МЕТ

Компания Ю-МЕТ производит профиль для потолочной системы типа Армстронг, которая стала одним из основных элементов в создании современного интерьера офисных помещений.

Подвесная потолочная система PRIMET представляет собой каркас, собранный из самофиксирующегося Т-образного профиля, дополненный угловым молдингом и подвесами в двух модификациях: модель стандарт и модель премиум с шириной видимой части 24мм.

Выпускаются подвесные системы торговой марки PRIMET и комплектующие к ним на современном оборудовании и соответствуют европейским стандартам. Могут быть укомплектованы как минераловолокнистой плитой, так и стальными или алюминиевыми кассетами.

Преимущества подвесных систем PRIMET:

  • подвесные системы PRIMET изготавливаются из оцинкованной стали, а не из жести, что обеспечивает долговечность конструкции и возможность варьировать декоративные решения;
  • простота конструкции подвесных систем позволяет быстро и легко осуществить монтаж потолка типа Армстронг;
  • возможность в любое время иметь доступ к скрытым коммуникациям;
  • в случае необходимости можно быстро заменить отдельные плиты в системе подвесного потолка Армстронг;
  • огнестойкость материалов подвесных систем – гарантия безопасности в помещении.

Как собрать подвесной потолок Армстронг

При монтаже подвесного потолка Армстронг следует соблюдать последовательность действий.

  1. Вначале делается разметка – с помощью уровня надо разметить горизонтальные направляющие. Надо определить, насколько подвесной потолок будет ниже основного потолка.
  2. В углах помещения отмечаются точки уровня потолка.
  3. При помощи трассера определяется центр потолка.
  4. Самая короткая линия, соединяющая противоположные стороны потолка, будет контрольной. С ее помощью надо произвести монтаж направляющих профилей.
  5. От контрольной линии наносят вспомогательные линии с шагом в 120 см. На расстоянии 90 см от центра по кругу размечают точки. Это места установки подвесов.
  6. Следующий этап – монтаж подвесок и уголков.
  7. По уже готовой разметке прибиваем уголки, закрепляем подвесы. Чтобы установка профилей на подвесы была более легкой, надо развернуть крючки в одну сторону.
  8. Потом монтируются направляющие профили. Если длины элемента недостаточно, то его удлиняют с помощью специального замка. Такие замки идут в комплекте с системой потолка Армстронг.
  9. Необходимо убедиться, что концы направляющих профилей устойчиво легли на уголки.
  10. Затем монтируются поперечные профили. Их устанавливают с интервалом в 60 см.
  11. В местах, где будут встроены светильники, лучше установить дополнительные подвесы. Так конструкция будет более надежной.
  12. Когда система профилей установлена, можно укладывать потолочные панели.



Устройство потолков Армстронг несложное, но требует внимательности и аккуратности. Если у Вас совсем нет опыта строительно-ремонтных работ, лучше доверить монтаж подвесного потолка профессионалам.

Устройство подвесных потолков типа Армстронг

Среди прочих конструкций для обустройства потолков подвесная система типа Армстронг является одной из самых простых, недорогих и практичных. Она состоит из нескольких стандартизированных компонентов, которые собираются, как конструктор. Для выполнения монтажа не нужны никакие специфические инструменты и особые навыки.

Составные элементы подвесного потолка Армстронг


Основой подвесного потолка типа Армстронг является несущий каркас, который подвешивается на специальных приспособлениях. Он представляет собой совокупность ячеек размерами 600×600 мм, в которые укладываются декоративные плитки.

В состав потолочной системы этого типа входят такие компоненты, как:

  • настенный уголок;
  • регулируемый подвес;
  • несущая рейка 3700 мм;
  • промежуточная рейка 2100 мм;
  • соединительная рейка 600 мм;
  • декоративная плитка 600×600 мм.

Рассмотрим назначение и особенности каждого из представленных компонентов конструкции Армстронг.

Настенный уголок


Уголок монтируется к стене по периметру
помещения

Деталь представляет собой L-образный металлический уголок с равными сторонами. Наружная часть элемента является лицевой, соответственно, она окрашена. Уголок называется настенным потому, что он монтируется к стене по периметру помещения, в котором подвешивается потолок.

Данный компонент выполняет две функции. Во-первых, уголок является направляющим и несущим элементом для подвешиваемого каркаса из реек и для крайних плиток. Во-вторых, его лицевая часть несет декоративную функцию, обрамляя периметр потолка.

Крепится деталь одним из нескольких способов, который зависит от типа стены. Например, если она кирпичная, то в роли крепежей используются дюбели с ударным гвоздем. Для стен из панелей МДФ подойдет обычный саморез по дереву. Под гипсокартон выпускаются специальные разжимные клипсы с саморезом.

Регулируемый подвес


Компонент состоит из трех деталей, соединяемых между собой в регулируемое по длине крепежное приспособление. Назначение подвеса заключается в фиксации несущих реек (3700 мм) к имеющемуся потолку в нужной плоскости.

Соответственно, для крепления к потолку подвес имеет штырь с ушком, в которое легко вставляется саморез по дереву или ударный гвоздь для дюбеля. Для фиксации каркаса предназначен нижний штырь с крюком, который продевается в соответствующие отверстия на несущих рейках.

Между собой штыри соединяются металлической пластиной, воздействуя на которую, можно регулировать общую длину подвеса. За счет этого весь несущий каркас выставляется в нужной плоскости во время монтажа.

Несущая рейка 3700 мм


Так называемая T-образная рейка с лицевой окрашенной частью, на основе которой собирается весь остальной каркас подвесного потолка Армстронг. Крепится она на ранее описанные регулируемые подвесы параллельно одной из стен через промежуток 1200 мм. При этом, первая рейка устанавливается на расстоянии 600 мм от стены.

В длину несущие рейки, при необходимости, наращиваются при помощи предусмотренных на торцах защелок. За счет этого есть возможность собрать каркас в помещениях любой длины и ширины.

Подвесы для фиксации монтируются к потолку так, чтобы расстояние между ними было 1200 мм. Это нужно для того, чтобы равномерно распределить нагрузку, создающуюся в узловых точках каркаса.

Промежуточная рейка 2100 мм

Имеет аналогичную лицевую часть и T-образную конфигурацию. Деталь предназначена для установки перпендикулярно ранее смонтированным несущим рейкам. Для фиксации между собой на торцах 1200-миллиметровой рейки имеется шип, а на 3700-миллиметровой через каждые 600 мм – паз.

При монтаже следует соблюдать указанные расстояния, иначе соединить детали правильно попросту не получится. К потолку промежуточные рейки не крепятся.

Соединительная рейка 600 мм


Самая короткая соединительная рейка имеет аналогичную остальным деталям каркаса T-образную конфигурацию и окрашенную лицевую часть. На торцах предусмотрены шипы-защелки, которые рассчитаны под пазы в 1200-миллиметровых рейках. Соответственно, 600-миллиметровые рейки устанавливаются перпендикулярно 1200-миллиметровым.

По сути, с помощью этих деталей заполняются все оставшиеся пустоты в каркасе конструкции Армстронг.

Плитка 600×600 мм

В получившиеся ячейки собранного каркаса укладываются декоративные плитки, которые и будут видимой частью потолка типа Армстронг. Они бывают нескольких видов:

  • Деревянные. Изготавливаются на основе прессованного шпона с последующим ламинированием.
  • Металлические. Как правило, сделаны из легкого алюминия с последующим окрашиванием. Для уменьшения веса конструкции могут иметь перфорацию. Сравнительно дорогие по цене среди других доступных на рынке вариантов.
  • Гипсокартонные. Пожалуй, самый распространенный вариант. Изготавливаются из гипса на картонной подложке. Дешевые, легко режутся под нужные размеры, отлично смотрятся в любом классическом интерьере.
  • Пластиковые. Один из самых практичных вариантов по цене и характеристикам. Не портятся от влаги, легко чистятся, имеют небольшой вес.

Существуют и другие варианты, однако, описанные применяются на практике чаще всего. Особенно это касается гипсокартонных плиток, которые пользуются популярностью благодаря привлекательной цене.

Последовательность монтажа потолка Армстронг

Сборка подвесного потолка этого типа выполняется по следующему алгоритму:

  1. Разметка периметра.
  2. Монтаж настенного уголка.
  3. Крепление подвесов.
  4. Установка 3700-миллиметровых реек.
  5. Установка 2100-миллиметровых реек.
  6. Установка 600-миллиметровых реек.
  7. Укладка плиток.

Для организации освещения в помещении с потолком Армстронг предусмотрены специальные светильники, имеющие размер корпуса 600×600 мм. Они бывают люминесцентные и светодиодные. Светильники легко устанавливаются в соответствующие ячейки каркаса и гармонично смотрятся в сочетании с подвесными потолками.

Установка подвесного потолка

| Потолки

Перед тем, как начать: подготовка — ключ к успеху

Перед началом установки прочтите полные инструкции по установке. Инструкции можно найти в конце этого обзора.

Позвольте потолочным панелям адаптироваться к среде в помещении, в котором производится установка.

Распакуйте все панели как минимум за 24 часа до установки. Панели можно хранить в помещениях с температурой от 60 ° до 80 ° F.Также убедитесь, что относительная влажность ниже 70%. Для этого вы можете подумать о покупке осушителя со считывателем влажности.

  • Не устанавливайте неплотный наполнитель или изоляционный материал так, чтобы он лежал непосредственно на панелях.
  • Держите руки в чистоте, чтобы не запачкать готовый потолок.
  • Всегда обрезайте потолочные панели острым канцелярским ножом лицевой стороной вверх.
  • Главные балки следует устанавливать перпендикулярно балкам.
  • Сетка не должна устанавливаться плотнее, чем на 3 дюйма к балкам / конструкции с помощью традиционных подвесных тросов или двух.5 дюймов к балкам с крючками QuickHang ™. При установке под гипсокартон требуется падение не менее 4 дюймов. Это обеспечивает доступ над панелями.

PDF Советы для монтажников потолка [2,9M]

Знайте свои условия потолка и сетки.

  • Border Panel — потолочные панели, вырезанные по периметру комнаты
  • Main Beam — несущие балки подвесной системы, подвешенные на подвесных тросах
  • Поперечный тройник — более короткие стальные балки, которые проходят перпендикулярно и параллельно основным балкам для образования отверстий в решетке, поддерживающих плитки.
  • Багет — крепится к стене для поддержки плитки и обеспечивает единообразную визуализацию основных балок и поперечных тройников для придания законченного вида
  • Трос для подвешивания — Трос 12-го калибра, используемый для подвешивания основных балок к балкам потолка
  • Крепежные детали — прикрепите подвесную проволоку к балкам потолка
  • Крепеж QuickHang — Альтернативный подвесной трос; более быстрый и простой способ установить и выровнять подвесной потолок. Фурнитура включает крючки и скобы.
  • По центру — термин, используемый для описания расстояния от середины одной главной балки до середины следующей

Отметить скрытые балки.

Для балок, скрытых за гипсокартоном, воспользуйтесь этим советом, чтобы отметить, где они находятся:

Постучите по гипсокартону. При нажатии на балку вы должны услышать глухой глухой удар. Вы также можете использовать поисковую систему, чтобы помочь с этой задачей.

Не забудьте также определить направление балок. Полезный совет: балки обычно находятся на расстоянии 16 дюймов по центру.

Спланируйте расположение каждой потолочной панели для равномерного расположения.

Если ваш новый подвесной потолок будет иметь бордюрные панели, убедитесь, что противоположные стороны комнаты имеют одинаковую ширину бордюров. Всегда обрезайте панели острым универсальным ножом лицевой стороной вверх.

Разместите все материалы потолка и решетки в одном месте. Обязательно воспользуйтесь инструментом калькулятора подвесного потолка, который поможет с компоновкой и списком материалов, необходимых для вашего проекта.

4. Навесить главные балки — Обрежьте первую главную балку, чтобы убедиться, что есть отверстие под поперечный тройник в том месте, где должна располагаться ваша предварительно определенная первая поперечная тройка. Первое отверстие под крестовину в каждом ряду основных балок должно совпадать. Всегда кладите обрезанный конец основной балки на каркас стены. Чтобы повесить, просто проденьте каждую подвесную проволоку или крючок QuickHang через одно из маленьких круглых отверстий в главной балке. Повторите эти шаги для второго дальнего света.

5.Установите поперечные тройники — Вам нужно будет измерить и обрезать бордюрные тройники по размеру бордюрной панели. Поместите обрезанный конец тройника на каркас стены и подсоедините неразрезанный конец к главной балке. Теперь вставьте первые две неразрезанные поперечные тройники на одной линии с поперечными тройниками. При соединении двух поперечных тройников в одном прямоугольном отверстии главной балки вставьте вторую тройник в прорезь, пройдя по правой стороне уже установленного тройника.

6. Возведение сетки в квадрат — Для достижения наилучших конечных результатов важно, чтобы ваша сетка в этой точке была квадратной.Чтобы убедиться, что ваша сетка квадратная, измерьте диагонали проема 2х4 дюйма. Размеры будут такими же, если сетка квадратная. Если размеры не совпадают, обрежьте одну из главных балок до тех пор, пока диагонали не станут равными.

7. Finish Grid — Повторите шаги №4 и №5 для всех других основных балок и поперечных тройников. При необходимости соедините вместе дополнительные главные балки и поперечные тройники. При соединении элементов сетки между собой при правильном соединении будет слышен слышимый щелчок.

8. Установка панелей — Проденьте плитку через отверстие в решетке под углом. Осторожно опустите на место. Обрежьте бордюрные плитки или необходимые отверстия канцелярским ножом панелью вверх.

Установка панелей подвесного потолка 24 «X 24»

Установите панели 24 «x 24» так же, как панели 24 «x 48», за следующими исключениями:

  1. При установке панели 24 «x 24» первая основная балка может иметь размер бордюрной панели или бордюрной панели плюс 24 дюйма от стены.
  2. Установите 4-дюймовые поперечные тройники перпендикулярно главной балке, создавая визуально ровную сетку. 4-дюймовые поперечные тройники должны находиться на расстоянии 24 дюймов по центру. Теперь установите 2-дюймовые поперечные тройники параллельно основным балкам, чтобы получился проем размером 24 x 24 дюйма

Последние мысли

Подготовка помогает ускорить и упростить процесс установки подвесного потолка. Не торопитесь и будьте готовы удивиться тому, насколько вы удобны. Кроме того, не забудьте посмотреть видео, дополнительные инструкции и полный набор инструкций по установке ниже.

Инструкции по установке сетки 15-16 и 9-16 — Потолки Армстронг — США — Каталоги в формате PDF | Документация

Как установить подвесной потолок Armstrong СОВЕТЫ ПО БЕЗОПАСНОСТИ: • Во время установки рекомендуется надевать защитные очки и перчатки. Компоненты металлической сетки могут быть острыми. • При работе над головой убедитесь, что в вашей рабочей зоне нет препятствий и что ваша лестница устойчива. ВАЖНАЯ ИНФОРМАЦИЯ: • Храните и устанавливайте панели в зонах с диапазонами температуры и влажности, соответствующими конкретным гарантийным требованиям продукта.• выньте панели из картонных коробок за 24 часа до установки и дайте им приспособиться к нормальным внутренним условиям в зоне R, где будет производиться установка. • Никогда не устанавливайте потолочные панели под существующим потолком, который содержит встроенные теплообменники. • Не наносите неплотный наполнитель или ватную изоляцию так, чтобы она прилегала непосредственно к панелям. • Держите руки в чистоте, чтобы не запачкать готовый потолок. • Всегда разрезайте потолочные панели из минерального волокна или стекловолокна острым канцелярским ножом лицевой стороной вверх.• Основные балки следует устанавливать перпендикулярно балкам. • Главные балки обычно устанавливаются по центрам 4 фута. Если конфигурация вашей комнаты необычная, вам могут потребоваться дополнительные компоненты. • Для обеспечения доступности и возможности установки потолочной плитки минимальный перепад высоты составляет 3 дюйма с традиционной подвесной проволокой или 2,5 дюйма с решетчатыми крючками T QuickHang ™. (Инструкции QuickHang отмечены серым фоном) ПРИМЕЧАНИЕ. Крючки и скобы QuickHang можно приобрести у некоторых розничных продавцов. Посетите ceilings.com/stores, чтобы узнать, где купить.• установки с осветительными приборами, вероятно, потребуют дополнительного зазора и опоры. Подробную информацию см. В инструкциях производителя светильника I. • При установке под существующий потолок из гипсокартона для установки панелей требуется падение не менее 4 дюймов. Балки должны быть расположены с буквой W. ПРИМЕЧАНИЕ. Крепеж QuickHang нельзя использовать под потолками из гипсокартона. НЕОБХОДИМЫ ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ НА ПОТОЛКЕ СКРЫТЫЕ ШУСЫ ЧТОБЫ УСТАНОВИТЬ КРЕПЕЖНЫЕ КРЕПЛЕНИЯ Используйте либо поиск гвоздей, либо найдите скрытые балки, постукивая по потолку, пока не услышите твердый глухой удар.Забейте сюда гвоздь. Повторите это, чтобы найти другие балки и определить их направление. Отметьте места балок мелом. • меж балок (A). F • заклепайте гвозди, чтобы найти точную осевую линию балок. D • меловая линия ворса для каждой балки (B). S Образец помещения A Балка обычно 16 дюймов по центру B Щелевые линии мела в центре балок Направление балок ПЛАНИРОВАНИЕ ВАШЕГО ПОТОЛКА ARMSTRONG Главные балки обычно проходят перпендикулярно балкам. Если у вас есть существующий потолок из гипсокартона, вам нужно будет найти и

Как легко установить плитку на подвесной потолок

Если ваш последний проект ремонта включает новый потолок, не паникуйте при мысли о потолочных работах по гипсокартону.В правильной ситуации подвесной потолок дает реальные преимущества перед постоянным. Во-первых, каналы, трубы и кабели, спрятанные над подвесным потолком, остаются доступными для ремонта или модификации. А во-вторых, натяжные потолки лучше звукоизолирующие, чем потолки из гипсокартона.

Однако для мастера своими руками реальный бонус — это простая установка, для которой требуются только простые бытовые инструменты. Подвесной потолок, состоящий из металлической сетки, поддерживающей легкие панели, подходит большинству домовладельцев.Если вас беспокоит внешний вид заведения, в последние годы потолочные панели для подвесных потолков стали более привлекательными, предлагая широкий выбор дизайнов.

Хотя подвесные потолки подходят не всем и не для каждой ситуации, они имеют большой смысл в подвалах и в комнатах на первом этаже с ванными комнатами наверху. Если в подвесной сантехнике появилась протечка, подвесной потолок может означать разницу между дорогостоящим и трудоемким ремонтом и незначительными неудобствами.

Все, что вам нужно для подвесного потолка, — это достаточный зазор над головой.Требования различаются, но большинство кодексов предусматривают минимум 7 1/2 футов. высота потолка в новостройке. Некоторые нормы, однако, предусматривают более низкую высоту потолка, если это является частью проекта ремонта, поэтому стоит спросить. Вам понадобится примерно 4 дюйма пространства между старым и новым потолком, чтобы установить панели на место, и еще 2 дюйма, если вы собираетесь установить полнопанельные люминесцентные потолочные светильники.

Мы установили подвесной потолок в комнате с деревянным каркасом, отделанной сухими стенами, хотя бетонные или бетонные стены подвала не сильно повлияли бы на установку.В этом случае просто используйте саморезы вместо гвоздей, чтобы закрепить периметральную лепнину, которая поддерживает потолок по краям.

Выбор системы

Шаги установки варьируются от одного производителя к другому, но незначительно. Мы выбрали потолок Armstrong Tegular Ceiling (Armstrong World Industries Inc., P.O. Box 173058, Denver, CO

). Потолочные панели Tegular имеют утопленный фланец, который позволяет им выступать под решетку примерно на 1/4 дюйма. Хотя эти панели более привлекательны, они требуют осторожной обрезки, когда требуется меньшая панель.

После того, как вы выбрали пакет потолка, подумайте о компоновке сетки. В то время как домашние центры и розничные продавцы будут рады составить список деталей на основе масштабированного чертежа вашего помещения, вы должны иметь общее представление о том, как компоненты сочетаются друг с другом, прежде чем приступить к работе.

Типичные системы имеют L-образный кронштейн по периметру или молдинги для поддержки подвесного потолка на стенах. Из этого карниза через каждые 4 фута устанавливаются длинные стрингеры, называемые главными направляющими, по всей длине помещения.Концы основных направляющих опираются на периметральные молдинги, а все, что находится между ними, подвешено с помощью тросов, прикрепленных к балкам выше. Поперечные тройники устанавливаются поперек этих полозьев с интервалом 24 дюйма. Эта сетка — все, что нужно для поддержки 2 x 4 фута. потолочные панели. С 2 х 2 фута. панели, дополнительный набор соединителей разделяет каждые 2 x 4 фута. область.

Шаг 1. Установка периметра

Первым делом нужно определить максимальную высоту нового подвесного потолка.Если вы не планируете устанавливать люминесцентный светильник, измерьте расстояние примерно в 4 дюйма от существующих потолочных балок и отметьте стену. 4-дюйм. места достаточно, чтобы расположить плитки под углом. (Если вы все же планируете установить встраиваемое приспособление, поместите отметку на расстоянии 6 дюймов от балок.) На этой отметке проведите линию вокруг трех сторон комнаты, используя 4-футовый. уровень.

Измерьте расстояние от балок в нескольких местах по всей комнате, чтобы у вас было достаточно места над решеткой панелей во всех точках существующего потолка.Если ваши потолочные балки не лежат на горизонтальной плоскости, убедитесь, что они измерены на 4 дюйма ниже самой нижней точки самой нижней балки. Когда три линии периметра выровнены по уровню и на правильной высоте, соедините их мелом на оставшейся стене.

Шаг 2: Установка периметра

Установив периметр, установите настенные стойки и прибейте молдинг по периметру так, чтобы его верх совпал с линиями периметра.Используйте гвозди 6d и избегайте истирания окрашенной поверхности лепнины. Обрежьте лепнину ножницами для жести. Для длинных стен стыкуют концы двух частей молдинга.

Шаг 3: Установка периметра

Когда вы подойдете к внутреннему углу, установите первую часть молдинга вплотную к углу и прижмите вторую часть к первой.

Шаг 4: Установка периметра

Для внешних углов более привлекательно соединение со скосом.Используя ножницы для жести, отрежьте оба карниза под углом 45 градусов и закрепите их на месте гвоздями 6d.

Шаг 5: Установка бегунов

Установив периметр молдинга, установите основные направляющие перпендикулярно балкам на расстоянии 4 фута друг от друга. Хитрость здесь в том, чтобы расположить сетку панелей так, чтобы потолок выглядел сбалансированным из стороны в сторону. В большинстве комнат можно разместить несколько полноразмерных панелей плюс краевой зазор, для которого потребуются частичные панели.

Измерьте размер комнаты параллельно балкам и разделите на длину панели, чтобы получить количество полных панелей, которые поместятся в пространстве. Чтобы определить зазор по периметру у каждой стены, вычтите сумму длин панелей из размера комнаты. Если зазор составляет всего 1-2 дюйма от полной панели, вы можете начать с одной боковой стены и продолжить через противоположную стену с полноразмерными панелями. Если зазор меньше, лучше разделить его пополам, поместив по половине с каждой стороны.Например, если зазор имеет ширину 18 дюймов, будет лучше, если с обеих сторон комнаты будет установлен ряд частичных панелей шириной 9 дюймов. В этом случае начните свою первую главную направляющую на расстоянии 9 дюймов от стены, продолжайте движение через комнату с целыми панелями и закончите основной направляющей на расстоянии 9 дюймов от противоположной стены.

Аналогичный расчет следует произвести в обратном направлении. Здесь пересекающиеся элементы, называемые поперечинами, расположены в пазах на каждой главной направляющей. Если вам необходимо обрезать несколько дюймов от ведущих концов основных направляющих, чтобы разместить ряд частичных панелей, обязательно отрежьте одинаковое количество от каждой направляющей, чтобы поперечные тройники были параллельны стене, а отверстия в панелях были квадратный.

Чтобы установить основные направляющие, отмерьте от стартовой стены определенный зазор и проведите мелом по балкам. Затем отмерьте 4 фута от этой линии и сделайте вторую линию. Повторите эту процедуру через 4 фута. увеличивается, пока не дойдете до дальней стены.

Шаг 6: Установка бегунов

Для поддержки основных направляющих ввинтите маленькие рым-болты в каждую третью балку вдоль меловых линий. Затем прикрепите отрезки провода калибра 16 к каждому рым-болту.Оберните проволоку не менее трех раз вокруг себя сверху. Затем плотно натяните струну через комнату между карнизами по периметру, примерно через каждые 8 ​​футов, так, чтобы струна выровнялась с нижней частью карниза. Используйте эту веревку для выравнивания каждого главного бегунка, когда вы подвешиваете его на проволоке.

Установите ведущий конец полозья на периметр периметра и опустите его, пока он не коснется первой струны. Посмотрите через бегунок, чтобы определить, где согнуть первую проволочную опору. Согните проволоку, пропустите ее через ближайшее отверстие полозья, загните вверх и скрутите не менее трех раз.

Шаг 7: Установка бегунов

Продолжайте подвешивать полозья таким образом, пока каждый не будет опираться на каждые 4 фута. Если ваша комната длиннее полозьев, соедините их встык, используя прорези и выступы, встроенные в концы каждой.

Шаг 8: Установка бегунов

Поместите дополнительную проволочную опору возле каждого из этих сочленений. Обрежьте излишки на последней длине полозья с помощью ножниц.

Шаг 9: Установка бегунов

Установив полозья на место, свяжите их вместе поперечными тройниками, расположенными на расстоянии 2 фута друг от друга. Поперечные тройники имеют крючки на каждом конце, которые входят в прорезь в полозьях.

Шаг 10: Установка бегунов

Если выбранная вами система имеет размер 2 x 4 фута. панелей, установите панели в центре сетки, чтобы выровнять сборку.Если в вашей системе 2 x 2 фута. панели, установите 2-фут. разъемы, прежде чем двигаться дальше. Эти соединители параллельны направляющим и подходят к прорезям в поперечных тройниках. С 2-футовым. разъемы на месте, установите достаточное количество центральных панелей, чтобы квадрат сетки.

Шаг 11: Установка бегунов

Если сетка более или менее квадратная, вырежьте и установите детали, чтобы соединить сетку с периметром. Опять же, заводские концы зацепляются за пазы направляющих и поперечных тройников, в то время как обрезанные концы опираются на верхнюю часть периметра.

Шаг 12: Добавление приборов

Если вы планируете установить полнопанельный люминесцентный светильник, вам потребуется обеспечить некоторую защиту проводки, которая проходит между распределительной коробкой, соединенной с потолочной балкой, и светильником. Нормы требуют, чтобы эти провода были заключены в гибкий металлический канал.

Начиная с приспособления, установите соединитель кабелепровода / коробки под углом 90 градусов в одно из канальных отверстий приспособления.Затем пропустите три изолированных провода калибра 14 (черный, белый и зеленый) через гибкий кабелепровод в коробку каналов. Закрепите кабелепровод, затянув установочный винт соединителя. Присоедините эти провода к выводам прибора, как обычно, соединив провода одинакового цвета.

Шаг 13: Добавление приборов

Установите приспособление в решетку вместо одной из панелей и подсоедините оставшийся конец кабелепровода к пустой крышке распределительной коробки.Выломайте заглушку из пластины и присоедините ее к кабелепроводу с помощью стандартного коробчатого соединителя. Закончите, сделав электрические соединения и прикрепив пластину к коробке.

Шаг 14: Воздуховоды и диффузоры

Нагревательные каналы также потребуют особого внимания. В большинстве случаев работа требует опускания воздуховодов до уровня чуть выше верхней части панели, вырезания отверстия в панели и установки диффузора.

Если воздуховод заканчивается прямоугольным чехлом, убедитесь, что в чехле есть боковые выступы, которые позволят вам вкрутить диффузор и панель в выступы в чехле воздуховода.Это может потребовать от вас небольшой работы с листовым металлом, но это не должно быть необычно.

Если ваш воздуховод заканчивается направленным вниз коленом или вам приходилось приносить в комнату свой собственный воздуховод, вы можете выбрать круглый диффузор с регулируемой мощностью. Эти пластиковые или металлические диффузоры продаются в большинстве домашних центров. Опять же, хитрость заключается в том, чтобы подвести воздуховод к панели.

Для определения наилучшего положения положите уровень или линейку поперек сетки. Затем протяните воздуховод вниз до точки чуть выше панели.Вам также потребуется создать конструктивную опору в пространстве балок, в котором находится воздуховод, чтобы он не оседал под собственным весом.

Шаг 15: Воздуховоды и диффузоры

Когда воздуховод готов, тщательно измерьте с двух сторон решетки и соответствующим образом расположите диффузор на панели. Обведите диффузор карандашом и вырежьте по этой линии, чтобы получилось отверстие.

Шаг 16: Воздуховоды и диффузоры

Наконец, установите панель, вставьте диффузор в воздуховод и прикрутите его к воздуховоду, работая через соседнее отверстие в решетке.

Шаг 17: Завершение

Когда дело доходит до резки панелей, чтобы заполнить отверстия по периметру меньшего размера, всегда обрезайте готовой стороной вверх и всегда используйте острый канцелярский нож. Избегайте использования силового оборудования — вы создадите слишком много целлюлозной пыли, и работа не будет выполняться быстрее.

Начните с измерения отверстия в решетке и прибавления примерно 3/8 дюйма для нового фланца. Полностью разрежьте панель, при необходимости сделав несколько проходов.

Шаг 18: Завершение

Чтобы создать новый фланец tegular, положите фланец всей панели на вырезанный кусок и начертите новую линию фланца.

Шаг 19: Завершение

Обрежьте по этой линии, но только до половины глубины панели.

Шаг 20: Завершение

Затем положите нож на бок и надрежьте панель с его края на той же высоте, что и заводской фланец.Это удалит ровно столько материала, сколько нужно для изготовления нестандартного фланца. Установите вырезанную панель так, чтобы новый неокрашенный фланец был обращен к стене.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Armstrong Ceilings: инструкции / сборка

Как установить Armstrong

®

Подвесной потолок

LA294998-418

СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ:

• Во время установки рекомендуется носить защитные очки и перчатки.Компоненты металлической сетки могут быть острыми.

• При работе над головой убедитесь, что в вашей рабочей зоне нет препятствий и что ваша лестница устойчива.

ВАЖНАЯ ИНФОРМАЦИЯ:

• Храните и устанавливайте панели в местах с диапазонами температуры и влажности, соответствующими особым требованиям гарантии на продукцию.

• Извлеките панели из картонных коробок за 24 часа до установки и дайте им приспособиться к нормальным внутренним условиям в зоне

, где будет производиться установка.

• Никогда не устанавливайте потолочные панели под существующим потолком, который содержит встроенные теплообменники.

• Не применяйте неплотный заполнитель или изоляцию из войлока так, чтобы она прилегала непосредственно к панелям.

• Держите руки в чистоте, чтобы не оставлять пятен на чистом потолке.

• Всегда обрезайте потолочные панели из минерального волокна или стекловолокна острым канцелярским ножом лицевой стороной вверх.

• Основные балки следует устанавливать перпендикулярно балкам.

• Главные балки обычно устанавливаются по центрам 4 ‘.Если конфигурация вашей комнаты необычная, вам могут потребоваться дополнительные компоненты.

• Чтобы обеспечить возможность установки и доступа к потолочной плитке, минимальное падение составляет 3 дюйма с традиционной подвесной проволокой или 2,5 дюйма с

QuickHang

крюками с решеткой. (Инструкции QuickHang отмечены серым фоном)

ПРИМЕЧАНИЕ. Крючки и скобы QuickHang можно приобрести у некоторых розничных продавцов. Посетите ceilings.com/stores, чтобы узнать, где купить.

• Для установки с осветительными приборами, вероятно, потребуется дополнительное пространство и поддержка.Подробную информацию см. В инструкции производителя светильника

.

• При установке под существующим потолком из гипсокартона для установки панелей требуется падение не менее 4 дюймов. Балки должны быть расположены

и помечены.

ПРИМЕЧАНИЕ. Крепеж QuickHang нельзя использовать под потолками из гипсокартона.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ КАК УСТАНОВИТЬ ПОТОЛОК

ПЛАНИРОВАНИЕ ПОТОЛКА ARMSTRONG

Главные балки обычно проходят перпендикулярно балкам.Если у вас есть потолок из гипсокартона

, вам нужно будет найти и определить направление балок.

РАСПОЛОЖИТЕ СКРЫТЫЕ СТРЕЛКИ ДЛЯ УСТАНОВКИ КРЕПЕЖЕЙ

Используйте либо шпильку, либо найдите скрытые балки, постукивая по потолку до тех пор, пока

не услышите твердый глухой удар. Забейте сюда гвоздь. Повторите это, чтобы найти другие балки

и определить их направление. Отметьте места балок мелом.

• Найдите балки (A).

• Забейте гвозди, чтобы найти точную осевую линию балок.

• Закрепите меловую линию для каждой балки (B).

10 футов 6 дюймов

Балки обычно

16 дюймов по центру

Меловые линии

в центре балок

A

B

Пробная комната

Инструкции по установке подвесного потолка Armstrong — n .org

Потолки

Армстронг в наше время стали очень популярными благодаря невысокой стоимости и долговечностиПотолки типа Армстронг пользуются большой популярностью. Они получили широкое распространение благодаря невысокой стоимости и долговечности. К тому же монтаж потолка осуществляется в кратчайшие сроки. Чтобы правильно собрать конструкцию своими руками, следует придерживаться простых правил и сделать предварительный макет.

DIN-рейка для потолков Armstrong: монтажная техника

Перед тем, как приступить к укладке плитки, необходимо установить опорные планки.Сделайте это достаточно просто. Главное — выбрать рейки подходящего размера.

Перед тем, как приступить к установке несущих реек, необходимо закрепить подвесы. Эти детали необходимы для того, чтобы рельс плотно прилегал к поверхности и не деформировался. Подвесы следует закрепить на 1,5 метра.

Несущие планки можно соединить вместе и использовать для установки потолка в больших помещениях

Специалисты рекомендуют остановить свой выбор на рейке длиной 3,5 метра. Они универсальны.Для крепления реек желательно использовать замки.

При установке подвески учтите ряд нюансов:

  1. Тяга с оглядкой на необходимость укрепления потолка с помощью анкера. Если у вас нет возможности использовать этот предмет, воспользуйтесь обычным винтом.
  2. Обязательно закрепите тягу несущего рельса с помощью крюка.
  3. Обязательно прикрепите пружинную подвеску. Это поможет вам отрегулировать длину конструкции.

Установка натяжных потолков Армстронг своими руками

Начинается монтаж макета подвесного потолка.Вначале следует отметить горизонтальные плиты. Помните, что рациональное расположение контуров позволит правильно собрать агрегат. Определившись с контуром, приступайте к разметке насечек.

Схема разметки разрезов:

  • Поместите выемки в каждый угол комнаты. Во время этой операции рекомендуется использовать лазерный уровень. Этот инструмент поможет вам произвести более точный подсчет.
  • Используя рулетку, определите разметку между полом и полученными выемками.
  • После того, как вы измерили расстояние, поочередно соединяйте каждую выемку между ними. Для этого воспользуйтесь специализированным трассировщиком.

В качестве крепежных материалов для потолка Армстронг следует использовать комплектующие, подвесы и профили Т-образной конфигурации

После того, как вы разметили поверхность, выполните коммуникации и электромонтаж. Помните, что узлы связи не обязательно должны прилипать к пластинам. Также перед тем, как начать установку каркаса, прихватите подходящее освещение.Рекомендуется использовать точечное освещение.

технология установки рамы:

  1. Обрежьте настенный профиль и прикрепите его к стене. Для фиксации изделия используйте шурупы и дюбеля. Если вы устанавливаете потолок Армстронг в деревянном доме, возможно крепление стенового профиля гвоздями.
  2. Далее установка опорных профилей.
  3. Установить подвески. Не забудьте после операции выровнять ремень для переноски. В противном случае конструкция может разрушиться.
  4. Присоедините продольные и поперечные тяги. Его можно использовать как крестовину, так и параллельно по схеме крепления.

Как собрать подвесной потолок Армстронг: пошаговая инструкция

После того, как вы собрали каркас, необходимо приступить к установке панелей. Перед этим желательно убедиться в прочности каркаса.

Установка производится в следующем порядке:

  • Поочередно поднимайте содержимое для каждой ячейки.
  • Наклоните содержимое ячейки и введите его в пустоту. Затем нужно аккуратно положить пластину в ячейку. Позаботьтесь о том, чтобы каждая плитка была твердой.
  • Установить фары и подключить их к проводке. Это нужно делать после того, как вы обесточили провода.
  • Установите заглушку.

Если в рамке сканирования обнаружены какие-либо дефекты, рекомендуется разобрать конструкции, а затем собрать заново

Если планируется установка растровых светильников, имеющих большой удельный вес, их необходимо установить на индивидуальных подвесах.В противном случае каркас потолка будет испытывать дополнительную нагрузку.

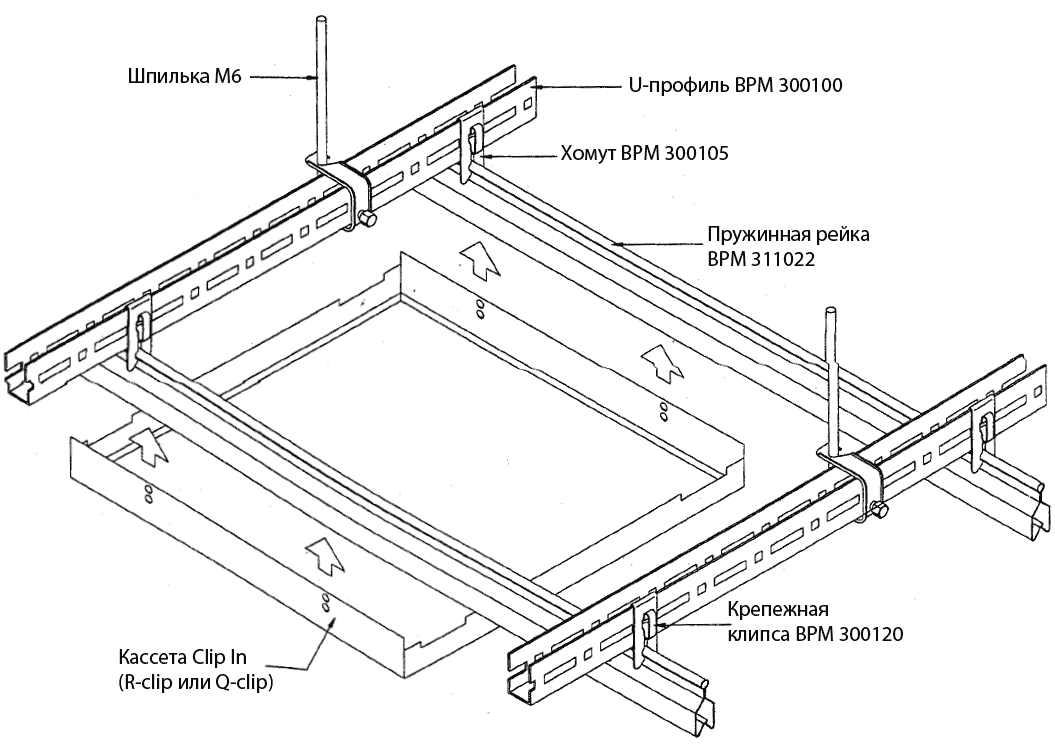

Крепление для подвесного потолка типа Армстронг

Несущая нагрузка на каркас из листового металла. Обычно он имеет ячеистую структуру, однако в некоторых случаях каркас состоит исключительно из продольных элементов.

Обычно подвес крепится к потолку П-образной формы. Детально есть специальные отверстия. В качестве альтернативы можно использовать регулируемые подвесы.Они позволяют регулировать высоту каждой секции индивидуально.

Потолок Армстронг можно закрепить с помощью подвесов, регулируемых по высоте блоков

Натяжной потолок типа Армстронг с помощью:

  1. Профили. Они сделаны из металла. Профили фиксируются с помощью пружинного фиксатора.
  2. Крепежные элементы.
  3. Вешалки. Они регулируются по высоте.

Ремонт потолков типа Армстронг своими руками

Ремонт потолка типа Армстронг — процесс несложный.Перед тем как приступить к ремонтным работам, нужно произвести демонтаж конструкции. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

  • Отогните профиль, на который устанавливают последнюю пустотелую плитку. Для этого используйте отвертку или кусачки.
  • Снимите заглушку.
  • Снимите зажимы и опорную пластину.
  • при необходимости снимите держатель и угловой профиль.

Если потолок имел провисающие участки, необходимо заменить монтажные компоненты.В некоторых случаях рекомендуется заменить все скобы и заделанные крючки

.

После демонтажа потолка можно приступать к ремонтным работам. Деформированную пластину и крепеж следует заменить. Если причиной деформации ткани стал потоп, вам нужно будет сначала снять светильники, а затем разобрать натяжной потолок.

Монтаж потолка Армстронг (видео)

Армстронг закрепить потолок самостоятельно довольно легко. Главное — перед сборкой правильно нанести отметки на потолке и стенах.Также нужно позаботиться об установке коммуникаций и проводки. Для крепления компонентов используйте дюбели и шурупы. При установке потолка Армстронг в деревянном доме разрешается использовать гвозди.

Как установить решетку на подвесной потолок

Итак, вы думаете, что можете попытаться эту установку по своему усмотрению. Это не выглядит или кажется невозможным, так почему бы и нет? и, честно говоря, это не так уж и сложно, просто нужно обратить внимание на детали, чтобы убедиться, что вы получаете правильные измерения.Есть много мелких компонентов, которые входят в установка, давайте сначала рассмотрим их.

Вам понадобится:

T-Channel-Это миниатюрные Т-образные стержни которые идут параллельно вашему полу. Они привязка к основным Т-каналам. Эти могут проложите 2 ‘или 4’ в длину и пройдите вдоль панелей. Это то, во что покоятся панели, когда установлены.

L-образный канал имеет форму «L» и это то, что вас начинает. Они размещаются по периметру комнаты, таким образом, давая ей «Капля» имя.Они будут размещены на нужной высоте потолка.

Т поперечные Т — это Т, которые пересекают 4 ‘ Т-образный канал для установки в 2 ‘панели Если если вы используете 4-дюймовые панели, они вам не понадобятся.

Плитка для подвесного потолка

Плитка для подвесного потолка — самая дорогая часть компонентов. Они входят все виды различных дизайнов и стилей в зависимости от окончательного вида. Они также бывают размером 2 или 4 дюйма. длина. Некоторые показывают сетку, однако, другие не так много.Эти вещи, которые вы должны учитывать при покупке плитки.

Плитка также помогает справиться с шумом сокращение, а также действовать как изоляция. Выбор правильной плитки важен для получения желаемого результата. для. Если вам потребуется более изоляционный properties вы можете выбрать именно этот тип потолочной плитки. Есть плитки, имитирующие старые жестяные потолки и плитки, которые представляют собой простые белые панели. То, что будет хорошо смотреться в вашей комнате, действительно на высоте тебе.Но это область, которая будет нужно немного больше думать, чем о системе создания сетки.

Плитка для подвесного потолка

бывает двух видов: хорошо. Один дизайн позволит вам увидеть сетку, в то время как другой опускается чуть ниже, чтобы как бы скрыть сетка. Это снова связано с тем, что как ты выглядишь лично. Это действительно личное предпочтение.

Проушины для переноски проводов и проводов являются следующие компоненты, которые вам понадобятся. Они будут прикручены к существующему потолку.Если это подвал, то на пол балки выше. Они будут держать трос, удерживающий подвесную раму. Они также будут вставлены в Т-образные рамы через отверстие, которое при условии.

ножниц для олова понадобятся для изготовления порезы.

Адаптер для сверла с ушком, который является адаптером для шуруповерта для проушин. Это маленькое устройство сэкономит вам много времени и нервов.

Вам понадобится несколько универсальных ножей. лезвия. Материалы, из которых выполнен потолок плитка из затупившихся лезвий изготавливается довольно быстро. Резка плитки тупым лезвием оставляет грубую и незаконченную край. Итак, подберите несколько лезвий ножа и имейте их под рукой.

Первый этап проектирования

Для начала нарисуйте в масштабе свое пространство и разложите плитки. Это похоже на укладку кафельного пола в том, что вы хотите начать с центра и работать выйдите, чтобы края не были слишком маленькими и не выглядели забавно, когда полный. Вы не начинаете с одной стороны и проложите свой путь к другому без предварительного плана.Есть много онлайн-руководств по этому поводу. и вы можете найти дополнительную информацию и онлайн-справку по этому поводу. Однако большая часть справки говорит о комнатах. идеально квадратные, что бесполезно, если у вас есть выступы и потолок но они являются хорошей отправной точкой. Класть комнату с ними, чтобы убедиться, что на вашем потолке не будет супер маленькие вырезы, которые делают его забавным.

Установка L-образных каналов

Пришло время начать монтаж.Во-первых, вам нужно будет Измерьте по всей комнате определенную высоту потолка. Убедитесь, что вы выровнены, и срежьте углы под углом 45 градусов, чтобы придать ему законченный вид. Это можно сделать двумя способами. Если вы умеете резать и хотите подрезать под углом углы и поставьте их рядом друг с другом, затем сделайте это. Однако, если вам еще не нравится ваши разрезы вы можете сделать так, чтобы они перекрывали друг друга и обрезать их, чтобы они выглядели одинаково. При установке подвесного потолка важно потратить время на то, чтобы эти углы выглядели идеально.

Установите Т-образный канал

Это кусок, который проходит перпендикулярно к полу и поддерживается с каждого конца L-образным каналом. Здесь вы начнете устанавливать проушины и проволоку, которая находится на расстоянии 2′-4 ‘друг от друга. Убедитесь, что у вас есть этот уровень. Промойте и повторяйте этот процесс, пока все T канал открыт.

Установить крестовину Ts

Установка крестовины Ц очень легкий. Они просто вставляются в основную Т-образную Канал.Вам нужно будет вставить дополнительный крест Ts, если вы используете панели 2 ‘, а не 4 фута.

Пока вы это делаете, используйте пару плиток и бросьте их, чтобы убедиться, что у вас есть квадрат сетки. Делая это на ходу, вы можете сэкономить много денег. зря потратил время и головные боли позже.

Если у вас есть открытая плитка в виде сетки Вы можете легко разрезать его на глаз. Сначала поместите плитку в сетку и слегка надрежьте ее сетку, затем немного отрежьте плитку укусить так, чтобы на сетке было достаточно, чтобы удерживать его на месте.

Помните, не торопитесь и убедитесь, что точность. Это важно, чтобы вы не доезжайте до финиша и у вас не умещается последний ряд плитки. Не торопитесь и исследуйте, как это сделать все, что есть в сети, позволит вам попробовать это самостоятельно.

Для всех ваших потолочных решений мы рекомендуем Armstrong Commercial Ceilings South Australia

Как расширить основные направляющие в подвесных потолках | Home Guides

Подвесные потолки, также известные как потолки с Т-образными балками, состоят из основных направляющих и поперечных тройников, на которых крепятся акустические потолочные плитки.Основные направляющие прикрепляются к углам стен в каждом конце комнаты и подвешиваются на потолочных тросах, которые прикрепляются к потолочным балкам выше. Если стена была удалена, а потолок продолжится над новой областью, первым шагом будет расширение основных направляющих. Самостоятельный специалист с определенными навыками может сделать эту работу, используя материалы, которые можно найти у поставщиков тавровых потолков.

Потолочные тросы и стенной канал

Разместите стремянку под концом главной направляющей, которая будет выдвигаться.С помощью диагональных плоскогубцев ввинтите рым-болт размером 1 1/2 дюйма на 1/8 дюйма в балку потолка, где установлены существующие рым-болты и подвесные тросы для существующей направляющей.

Сделайте изгиб на 90 градусов на расстоянии 6 дюймов от одного конца потолочного троса. Проденьте конец в рым-болт, потяните его вниз и несколько раз оберните вокруг проволоки с помощью плоскогубцев. Повторите это и установите рым-болты и провода с интервалом 48 дюймов между концом каждой существующей направляющей и стеной, где будут выступать новые направляющие.Приступите к установке стенного канала на этой стене.

Работайте с стремянки и зацепите конец меловой лески за конец выходящего главного желоба в том месте, где он подходит к существующему каналу в стене. Проведите линию по направлению желоба к противоположной стене, где удлиненный желоб войдет в новый канал стены. Переставьте лестницу на эту стену.

Плотно натяните стропу и совместите ее с центральной линией главной направляющей. Расположите линию так, чтобы она проходила равномерно по нижнему краю направляющей, и сделайте отметку на стене в этом месте.Повторите это с оставшимися существующими основными направляющими и сделайте дополнительные контрольные отметки на стене для канала.

Проведите мелом линию от конца до конца на стене по контрольным отметкам. Установите аккумуляторную дрель с насадкой с завинчивающимся наконечником. Приложите кусок стенового канала размером 1 дюйм на 1 дюйм к стене так, чтобы нижний край выступал наружу и выровнялся по линии мела. Прикрепите один конец к углу стены. Прикрепите верхний край канала к стене с помощью шурупов для гипсокартона 1 1/2 дюйма с интервалом 12 дюймов.В зависимости от длины стены установите еще одну деталь на меловой линии или вырежьте вставку с помощью резаков для листового металла и установите ее на линии.

Основные направляющие

Измерьте расстояние от конца существующего основного желоба до стены, на которой установлен канал. Согните металлический язычок на одном конце новой главной направляющей на 90 градусов. Зацепите конец измерительной ленты за этот конец полозья и отметьте его длину. Отрежьте бегунок по отметке с помощью фрезов для листового металла.

Расположите обрезанный конец на желобе в стене верхним стоячим краем вверх. Вставьте загнутый язычок на противоположном конце в вертикальную прорезь рядом с концом существующей главной направляющей и согните язычок закрытым.

Зацепите конец меловой лески за конец существующей основной направляющей, как раньше. Проведите линию к противоположной стене, натяните ее и закрепите там, где нижний край выдвинутой направляющей встречается с каналом стены.

Старт в средней точке между стеной и концом нового бегунка у существующего бегуна.Отрегулируйте нижний край новой направляющей вверх или вниз так, чтобы он совпадал с линией мела. Сделайте изгиб на 90 градусов в точке, где соответствующий потолочный трос пересекается с выточенным отверстием на верхнем стоячем крае главной направляющей. Вставьте конец в отверстие, загните его вверх и несколько раз оберните конец вокруг проволоки плоскогубцами.

Плотно закрепите меловую леску на другом существующем и новом главном желобе, как раньше. Совместите нижний край с меловой линией и прикрепите потолочную проволоку, как раньше.Повторите это в середине оставшихся вытянутых основных бегунов.

Используя тонкую меловую линию в качестве направляющей, отрегулируйте части расширения новых направляющих вверх или вниз и прикрепите потолочные тросы к верхним стоячим краям каждой выдвинутой направляющей.

Ссылки

Советы

  • Профессиональные установщики используют лазерные уровни для установки стенного канала и направляющих и приклепки концов основных направляющих к стенному каналу. Для самостоятельной установки так же эффективна тугая меловая леска, а полозья могут упираться в канал.Поперечины точно размещают направляющие для потолочной плитки.
  • Основные направляющие и настенный желоб имеют стандартную длину от 10 футов и выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
