КАК СОЕДИНИТЬ АЛЮМИНИЕВЫЕ ПРОВОДА? ВОЗМОЖНЫЕ СПОСОБЫ

Любой, кто хоть раз сталкивался с проводкой, рано или поздно задаётся вопросом, как соединить алюминиевые провода. Соединения чаще всего выполняются с использованием распределительных коробов. Их самих монтируют в стене, либо на потолочной поверхности. В такой коробке чаще соединяются изделия, ведущие к автомату внутри щита для распределения. А так же те, что отходят к розетке, светильнику и выключателю. Иногда провода в распределительной коробке перемещаются из одной ёмкости к другой, по транзитной модели. В этом случае соединение алюминиевых проводов тоже не доставляет проблем.

Почему нельзя соединять провода из разных материалов напрямую?

Прежде всего, надо учитывать особенности, которыми обладает каждый из используемых материалов. Для производства проводов сейчас чаще применяются:

1. Сталь.
2. Медь.
3. Алюминий.

 Разница возникает минимум по таким характеристикам, как:

• Токопроводность.
• Сопротивление.
• Плотность.

Потому отрицательным будет ответ на вопрос о том, можно ли соединять разные материалы.

Ещё один фактор, требующий учёта – электрохимический потенциал. Он возникает, когда на металлическую поверхность воздействует ток.
Если неправильно соединять алюминиевые провода с другими, это приводит к серьёзным проблемам. Оба изделия просто будут выходить из строя раньше времени, из-за разных физических свойств. Но как найти решение в такой ситуации? Существует несколько ответов на вопрос, как соединить медный и алюминиевый провод.

 1. Гильзы.
2. Болтовое соединение.
3. Использование соединительных шин.
4. Так называемые «орешки».
5. Клеммные колодки.
6. Осуществление скрутки, к которой потом прибавляется сварка или спайка, позволяющая так же соединить алюминиевый кабель с медным проводом.

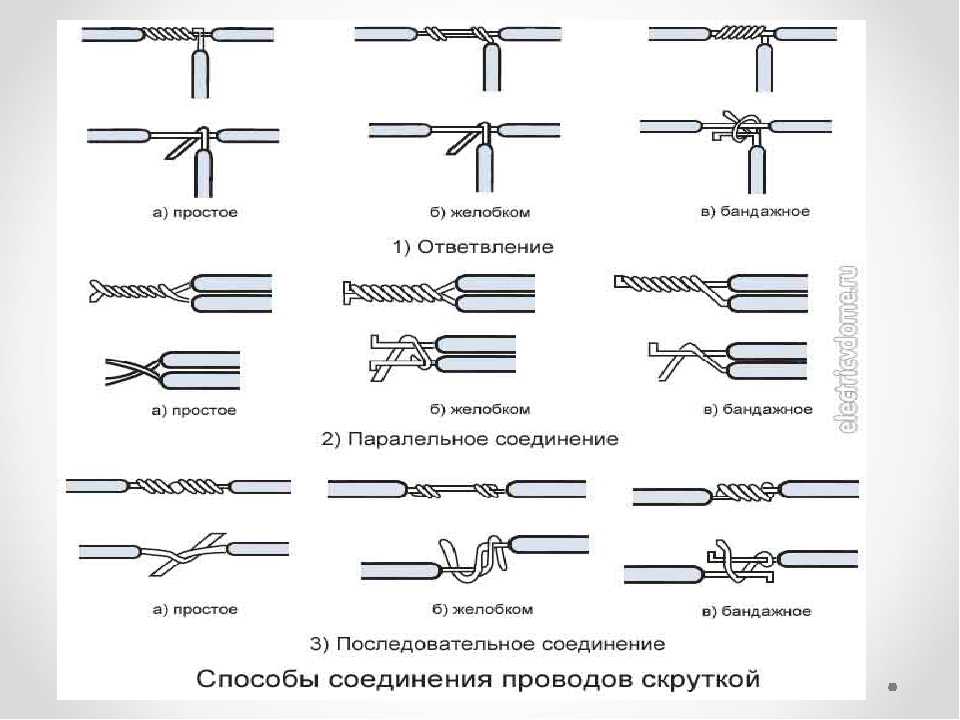

 Делаем скрутку проводов

Это наиболее простой способ для тех, кому требуется объединить два и более проводника. При этом можно использовать разные методики. Самый простой вариант – скрутить изделия по обычной схеме.

Гибкие многожильные провода позволят создать надёжное соединение, надо только использовать простую скрутку, по параллели. Но усилия на разрыв и вибрации такими конструкциями переносятся плохо. Почему нельзя соединять разные материалы, мы уже ответили выше.

Медный провод монолитного и многожильного типа вполне можно объединять, используя обычную скрутку, параллельную. Данное соединение обладает высоким уровнем надёжности, ведь у самих проводов присутствует дополнительный изгиб. Другие способы для многожильных изделий не дадут таких результатов.

Алюминиевые провода с различными сечением объединяют по такой же методике.

Параллельная скрутка – ещё один вариант для тех, кому интересно, как правильно соединить медный вариант с алюминиевым.
Простая скрутка подходит, когда соединяют магистральные линии с проводами-отвевтлениями. При этом ни один из элементов не нужно будет разрывать. В одном месте с провода требуется снять изоляцию. Простая скрутка позволяет подключать дополнительные проводники.
Этот метод так же подходит для частей конструкции, где требуется совместное присутствие отводов с монолитными и гибкими изделиями, либо когда второе изделие монолитное.

Наконец, пользователям доступна так называемая последовательная скрутка, когда каждый соединяемый элемент накручивается на второй. Этот метод позволит и соединить алюминиевые провода между собой в случае необходимости.

Надёжность соединения и контакт в таких ситуациях обладают оптимальными характеристиками. Но, только в том случае, если используется лишь два алюминиевых провода.

Бандажная скрутка – вариант, когда провода должны быть жёсткими. Для этого решения изделия просто прикладываются друг к другу, а затем фиксируются в этом положении. Это осуществляется с помощью ещё одного провода. Его надо укладывать на оголённой поверхности других конструкций. Чем плотнее выполняется скрутка – тем более плотным будет сам контакт. Его надёжность так же возрастает.
Бандаж при необходимости позволяет увеличивать число изделий, которые участвуют в процедуре.

Дополнительный изгиб делает так, что качество контакта будет лучше.

Главное, чтобы изоляция полностью отсутствовала на деталях, которые подвергаются скрутке. Это касается как медной, так и алюминиевой поверхности. Наличие следов окисления так же недопустимо. При необходимости очистка проводится перед самой процедурой, с использованием наждачной бумаги и ножа. Плоскогубцы понадобятся,чтобы контакт стал плотнее и надёжнее. Важно, чтобы медная и алюминиевая проводка не соприкасались напрямую.

 Спайка для провода

Это соединение более надежно, его обеспечивают припоями и паяльниками. Создаётся тонкий слой свинцово-оловянного покрытия на поверхности. Тогда материалы получают дополнительную защиту от окисления при воздействии окружающей среды.
Типов припоя бывает несколько, в зависимости от температуры обработки.
Каждый проводник должен пройти через процедуру лужения. Выполняется она следующим образом:

1. Проводники полностью зачищают как от самой изоляции, так и от следов окисления.
2. Провод нагревается до температуры, при которой начинает кипеть сама канифоль. После этого изделие окунают в состав.
3. Расплав припоя надо набрать на жало хорошего паяльника.
4. Припой наносится на проводник из меди по всей поверхности, плавными и аккуратными движениями.

После такого лужения можно использовать технологию скрутки, разновидности которой описаны ранее. Технология возможна при любых обстоятельствах. Главное – удалить остатки флюса с поверхности, которые не испарились ранее. Луженый провод обладает более высокой жёсткостью, чем стандартные изделия. Потому скрутку надо будет подтянуть, используя плоскогубцы. Последующий прогрев помогает сделать решение ещё более надёжным. Нагрев проводится до температуры, при которой луженая поверхность плавится.
Главное – чтобы не возникло перегрева у 2 проводников.

Клеммные соединения выпускаются на рынке в большом количестве. Они гарантируют качественные электрические контакты в любых условиях, надёжность. Токопроводящая поверхность создаётся с использованием материалов, не создающих взаимодействия с проводами и их основами. Только такие варианты подходят при организации переходов.
Клеммники делятся на две разновидности:

 1. Прижимные. С фиксацией с помощью внутренней пружины.
2. Винтовые. По названию понятно, какая деталь используется внутри.

 Ответвительные кабельные сжимы

 Кабельные сжимы имеют одно главное назначение – надёжное соединение проводов на основе из разных материалов. Кроме того, это приспособление позволит отступить от основной или магистральной линии, без создания дополнительного разрыва. Ещё данные приспособления получили название «орешков». В сердечнике изделия находятся два элемента:

1. Прижимные плашки в количестве двух штук.
2. Разделительная центральная пластина.

 Осуществляем стягивание конструкции, с помощью болтов. Особенность сжимов, которыми снабжается кабель, состоит в том, что соединяемые жилы контактируют друг с другом, но лишь через стальную пластину, выполняющую функции разделителя.

«Орехи» могут иметь и другие назначения:

 • Устройство ввода в дом или квартиру.
• Движение от главного провода в магистрали, когда он алюминиевый, к внутренней проводке из меди.

 Использование соединительных шин

 Использование шин актуально, когда требуется соединять большое количество жил в рабочей нейтрали, либо организовать защитное заземление. К конструкции щита прикрепляют так называемые нулевые разновидности шин. Либо её можно устанавливать на DIN-рейку, с проходом через специальную изоляционную пластину. Проводится крепление между так называемой «земляной» шиной и корпусом. У каждой из них по несколько отверстий, с которыми соединяются жилы, с помощью прижимных винтов.
Усилие, с которым жила и контакт прижимаются друг к другу, ослабевает со временем. Актуальность решения возрастает при создании соединений с соединенными алюминиевыми проводами. Место соединения греется, его качества заметно ухудшаются. Потому необходимо периодически повторно осматривать это место, протягивать резьбовые контакты заново.

Особенности пружинных клемм

Пружинные безвинтовые клеммы способствуют ускорению процесса монтажа. Впервые конструкция была разработана специалистами компании WAGO из Германии. И появилась в двадцатом веке, в пятидесятых годах. Благодаря такому изобретению соединение любых медных проводов с одножильными алюминиевыми не составит труда. Допустимо использование любых комбинаций. И нет необходимости приобретать дополнительные инструменты.

Основное преимущество кроется в постоянном сохранении подвижности самой пружины. Заданное зажимное натяжение создаётся на протяжении всего официально заявленного срока службы. Согласование с сечением у самого проводника происходит в автоматическом режиме. Усилие надо приложить только к поверхности, о деформациях беспокоиться не стоит. Контакт на должном уровне качества поддерживается постоянно.

Время электромонтажа значительно сокращается, если применяются пружинные клеммы. Это особенно важно, когда общий объём работы значителен. При этом отдельные клеммные места создаются у каждого из проводников. О повреждении деталей можно не волноваться, как и об обеспечении надёжной защиты от случайного прикосновения к деталям с оголёнными проводами. Все соединения отличаются компактным, привлекательным внешним видом.

Как правильно соединить алюминиевые провода

Благодаря лёгкости и надёжности кабели с алюминиевыми жилами нашли широкое применение в прокладке разных линий электропередачи. Перед тем как соединить в электрической проводке алюминиевые провода, необходимо определиться с решаемыми электротехническими задачами и уточнить технические параметры изделия.

Где используются алюминиевые провода

Запрет на применение алюминиевых проводки в жилых помещениях был введён более пятнадцати лет назад из соображений пожарной безопасности, но с появлением новых алюминиевых сплавов, не уступающих по характеристикам медным кабелям, ситуация координально изменилась.

Область использования провода зависит не только от вида токопроводящей жилы, но и материала изоляции, а также конструктивных особенностей изделия. На сегодняшний день алюминиевые кабели обеспечивают передачу и распределение электроэнергии в разных стационарных установках. В жилых зданиях прокладываются кабели с алюминиевой жилой сечением 16 мм2 или более.

Неоспоримые достоинства алюминиевых кабелей представлены ценовой доступностью, незначительным весом и образованием стойкой оксидной плёнки, а к недостаткам можно отнести хрупкость, низкую электропроводность, склонностью к окислению и относительно небольшой срок службы.

Как соединить

Вариантов правильного и абсолютно безопасного соединения алюминиевых проводниковых жил несколько. Они отличаются трудоёмкостью и уровнем сложности, поэтому в каждом конкретном случае следует индивидуально подбирать способ подсоединения.

Пайка

Один из наиболее надёжных способов соединения, базирующийся на механическом удалении образующихся естественных окислов и одновременном нанесении на зачищенные зоны паяльной кислоты.

Для пайки нужно приобрести специальный припой

Технология пайки:

  1. Аккуратная зачистка жилы от изолирующего слоя на 40–50 мм.
  2. Обработка оголённых концов мелкозернистой наждачной бумагой и скручивание друг с другом.
  3. Повторная обработка полученной скрутки наждачкой.
  4. Нанесение на скрутку паяльной кислоты, препятствующей формированию плёнки окислов.
  5. Заполнение канавок скрутки хорошо расплавленным припоем.
  6. Обработка зон соединения щёлочью и промывание в воде для удаления остатков кислоты.

Просушенная спайка обрабатывается водостойким лаком, после чего изолируется кембриками, колпачками или обычной изолентой.

Соединение сжимом (клеммой)

Самый распространённый способ соединения. Сжим предполагает использование болтового, винтового или прижимного пружинного способа соединения. Оптимальным является применение специальных клемм Wago.

Для соединения проводовол часто используют специальные клеммы

Технология соединения клеммой Wago:

  1. Удалить с концов проводов изоляционный слой на длину 10 мм.
  2. Вставить оголённые концы в круглые отверстия контактов самозажимного типа.
  3. Нажать на подвижную зону или поднять рычажок клеммы.
  4. Продвинув провод, отпустить подвижную часть или зафиксировать рычажок в нижнем положении.

Самозажимные клеммы на 2–8 разъёмов позволяют выполнить различные по уровню сложности соединения и ответвления электрической проводки. Выбирать клемму или колодку нужно в соответствии с маркировкой, которая отражает сечение и количество алюминиевых жил.

Выбирать клеммы нужно учитывая сечение и количество алюминиевых жил

Традиционная винтовая клемма способна повредить алюминиевые провода, поэтому при её использовании обязательно применяются контактные латунные насадки.

Прессовка

Способ заключается в использовании специальных обжимных клещей — кримперов и латунной или алюминиевой гильзы, размеры которой напрямую зависят от сечения жилы. Полученное в результате прессовки соединение отличается прочностью и надёжностью.

Размер гильзы зависит от сечения провода

Технология прессовки:

  • Определиться с размером наконечника или гильзы в зависимости от сечения жилы.
  • Оголить концы соединяемых проводов стриппером.
  • Надеть наконечник или гильзу на очищенную от изоляционного слоя токопроводящую часть кабеля.
  • Поместить гильзу с проводом в специальный паз обжимных клещей и сжать рукояти инструмента.

    —

В зависимости от конструкционных особенностей, инструмент может быть представлен ручным гидравлическим прессом и клещами с электрическим приводом. Многофункциональные обжимные клещи механического типа позволяют выполнять зачистку кабельной изоляции, обрезку жилы и обжим.

Использование сварки

Самостоятельная сварка алюминиевых жил — это достаточно сложный в практическом исполнении способ соединения, нежели стандартная пайка. Вариант предполагает применение специального порошкообразного флюса, разведённого в воде до пастообразного состояния и сварочного аппарата низкого напряжения.

Сварка проводов потребует от вас некоторых навыков

Технология сварки:

  • Освободить концы алюминиевых кабелей от изолирующего слоя на длине 40–50 мм.
  • Выполнить скрутку оголённых жил друг с другом.
  • Нанести на место скрутки достаточное количество пастообразного флюса при помощи кисточки.
  • Поднести к концам обработанной флюсом скрутки электрод и произвести сваривание жил из алюминия в течение пары секунд.
  • Отвести электрод от скрутки и визуально убедиться в качестве выполненного соединения.

Наносимый на скрутку флюс предотвращает поступление кислорода и прилипание электрода к поверхности расплавленного металла. Результатом правильно проводимых манипуляций является образование аккуратной алюминиевой «капли» на конце скрутки, что не препятствует свободному перетеканию тока между соединяемыми проводами.

Меры безопасности

К любым контактным соединениям, включая алюминиевые жилы, предъявляется целый ряд определённых технических требований, обеспечивающих безопасность эксплуатации. Такие соединения обязательно должны быть максимально устойчивыми к механическим воздействиям, долговечными и надёжными.

Нельзя использовать вариант скручивания контактных поверхностей — это будет способствовать сильному нагреву в местах соединения

В условиях малой площади соприкосновений, зона контакта может страдать от значительного сопротивления, поэтому использовать для соединения способ простого наложения или вариант лёгкого скручивания контактных поверхностей проводников алюминия и других материалов запрещено стандартными мерами безопасности. Образуемая в этом случае гальваническая пара с окислами быстро провоцирует нагрев места соединения.

В соответствии с правилами устройства электроустановок, все соединения, ответвления и оконцевания проводных или кабельных жил должны осуществляться сваркой, пайкой, прессовкой или сжимом согласно действующей на сегодняшний день инструкции. Соединение алюминиевых проводов с соблюдением технологии и применением соответствующих материалов обеспечивает стабильно низкий переходной контакт сопротивления.
