Как соединить кухонную вытяжку с вентиляцией: план установки + видео инструкция

Подключение вытяжки на кухне к электричеству

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Содержание

• 1 Разнообразие выбора
• 2 Требования для подключения
• 3 Особенности вентиляции
• 4 Этапы подключения
• 5 Отдельная линия или розетка
• 6 Несколько дельных советов

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
4. Встраиваемого типа — устанавливаются внутрь гарнитура.
5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.
Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта.

Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

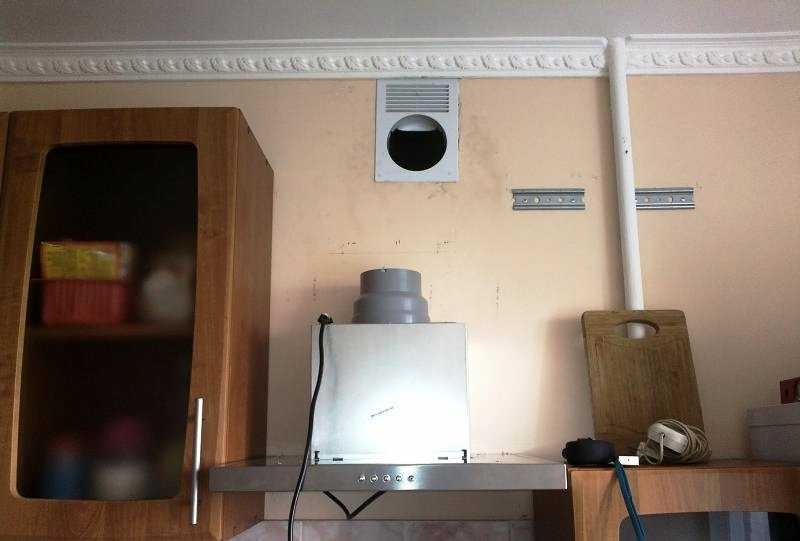

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

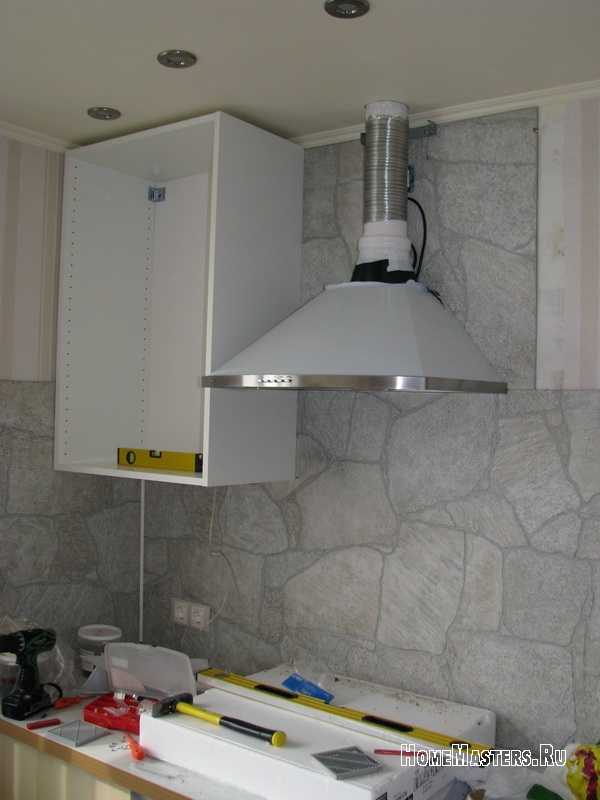

1. На горловине зонта закрепляем гофру с помощью специального хомута.
2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки.

Довольно часто делаются такие ошибки, даже профессиональными строителями:

1. В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
2. При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м³/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Как установить вытяжку на кухне своими руками

15 января 2020ЛикбезСделай сам

Узнайте, как правильно закрепить устройство и подключиться к вентканалу, чтобы обеспечить бесшумность и не ухудшить работу основной вентиляции.

Поделиться

0

1.

Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

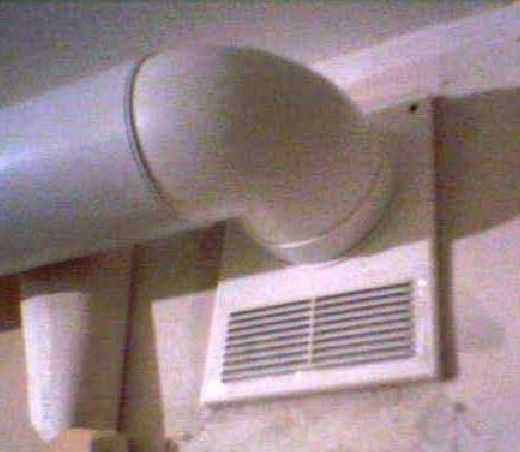

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

• Как сделать гардеробную своими руками
• Как сделать перегородку из гипсокартона своими руками
• Как сделать потолок из гипсокартона своими руками
• 4 совета, которые помогут сэкономить место на кухне
• Как установить ванну своими руками

Как установить вытяжку

Фото: istockphoto. com

Независимо от того, встроена ли она под шкафы или подвешена над кухонным островом, вытяжка является невоспетым героем на кухне, редко ценимым за решающую роль, которую она играет в устранении переносимый по воздуху жир, запахи, дым и тепло, образующиеся во время приготовления пищи. Если вы готовитесь обновить старые приборы, такие как посудомоечные машины и холодильники, в рамках ремонта кухни, не забудьте о вытяжке — она тоже заслуживает внимания.

У вас может быть общее представление о том, что вы хотели бы видеть в новой вытяжке, но вы все еще можете быть ошеломлены широким разнообразием цен и моделей, доступных сегодня. Выбор и установка вытяжки включает в себя больше, чем просто выбор прибора, который дополняет ваш существующий ассортимент. Чтобы найти модель, которая подходит для вашего кухонного пространства и стиля приготовления пищи, имейте в виду следующие особенности. Затем следуйте пошаговым инструкциям по установке вытяжки.

Обзор проекта

Время работы: 1 час, если нет воздуховодов для установки. До 4 часов, включая монтаж воздуховодов.
Всего времени: с 1 до 4 часов
Уровень навыков: Промежуточный диапазон
Оценка Стоимость: $ 100-400+, Защита. Вы начинаете

Если вы умеете делать все своими руками, заменить существующую вытяжку на более новую модель относительно просто. Однако перемещение вытяжки во время ремонта кухни или ее первая установка потребуют некоторых приспособлений. Вот еще несколько соображений, о которых следует помнить, прежде чем приступить к установке кухонной вытяжки.

Вытяжки без воздуховодов и вытяжки с каналом

Фото: istockphoto.com

В вытяжках используются вентиляторы для удаления жира и дыма, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средними и эффективными моделями во многом зависит от типа имеющейся вентиляции: бесканальной или канальной.

Реклама

• Модели без воздуховодов не выводят воздух наружу. Вентилятор на бесканальной вытяжке всасывает воздух и прогоняет его через угольный фильтр, который улавливает жир и некоторые запахи, но обычно он не так эффективен, как вытяжка с вентиляцией наружу. Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего от 50 до нескольких сотен долларов.
• Канальные вытяжки более эффективны, чем их бесканальные аналоги, и они также сильно различаются по цене. Канальные вытяжки всасывают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через потолочные балки и крышу. Более доступные варианты стоят менее 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Популярные и компактные комбинации вытяжек для микроволновых печей также бывают бесканальными и канальными. Однако ошибка, которую совершают некоторые домовладельцы при покупке одного из этих устройств, заключается в том, что они больше сосредотачиваются на наворотах микроволновой печи, чем на вентиляционных возможностях устройства. Проведите исследование и убедитесь, что вы выбираете вытяжку для микроволновой печи, которая достаточно эффективна и эффективна для ваших нужд.

СВЯЗАННЫЕ: Руководство покупателя: Лучшие электрические плиты

Расположение двигателя вентилятора

Звук некоторых вытяжек напоминает самолеты, готовящиеся к взлету, в то время как другие практически бесшумны. Разница в уровне шума во многом связана с расположением двигателя вентилятора. Внимательно прочитайте упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится вентилятор устройства.

Тем, кто хочет, чтобы приготовление пищи на плите было тише, стоит обратить внимание на вытяжку с дистанционным вентилятором. Вы по-прежнему включаете вентилятор таким же образом, с помощью выключателя на вытяжке, но вентилятор находится дальше от диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши — тем самым буферизируя шум. Если ваша кухня открыта для гостиной или столовой, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать без необходимости кричать на вентилятор может стоить дополнительных затрат.

Advertisement

Размеры вытяжки

Электрические и газовые плиты бывают самых разных размеров, поэтому неудивительно, что не существует установленного стандартного размера вытяжки. Эти встроенные кухонные приборы предназначены для поглощения тепла, запаха приготовления пищи и переносимого по воздуху жира из диапазона, указанного ниже. Чтобы наилучшим образом справиться с этой задачей, вытяжки должны быть такой же ширины, как и плита.

Имея это в виду, вы можете найти вытяжки в таком же широком ассортименте, обычно от 24 дюймов в ширину до 60 дюймов. Также доступны более широкие настенные и подвесные островные модели для индивидуального дизайна кухни.

Конфигурация

Для комбинаций микроволновой печи нижняя часть шкафа над плитой должна находиться не менее чем в 30 дюймах над варочной поверхностью, чтобы оставалось место для установки. К счастью, именно по этой причине многие подрядчики устанавливают эту конфигурацию шкафа в новых домах. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для установки вытяжки под шкафом без микроволновой печи, хотя у отдельных моделей могут быть разные требования; после того, как вы выбрали устройство, прочитайте и следуйте рекомендациям производителя по высоте.

Источник питания

Если вы выбрали комбинированную модель вытяжки для микроволновой печи, в шкафу над устройством должна быть электрическая розетка для питания двигателя вентилятора и микроволновой печи. Хотя это не требуется строительными нормами, многие подрядчики в новостройках устанавливают эту розетку в отдельную 15- или 20-амперную цепь, в которой достаточно тока для работы микроволновой печи.

Если вы устанавливаете новую вытяжку, а поблизости нет розетки, вам нужно будет нанять электрика, чтобы установить розетку рядом с предполагаемым местом установки вытяжки, прежде чем вы сможете продолжить. Не для всех простых вытяжек требуется отдельная розетка, но комбинации микроволновых вытяжек обязательно должны иметь собственную цепь.

Реклама

СВЯЗАННЫЕ: Руководство покупателя: Лучшие газовые плиты

Конфигурация вентиляции

Как одиночные колпаки, так и комбинированные колпаки для микроволновых печей поставляются с шаблонами, на которых отмечаются места для предварительного сверления или вырезания отверстий для винтов, a блок питания и вентиляция. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий вытяжку, к внешней стене. Если вы устанавливаете вытяжку с наружной вентиляцией, но не монтируете ее на наружную стену, выбранная вами модель должна иметь возможность вентилирования вверх. если вы пойдете по этому пути, вам придется провести воздуховод через потолок. Установка воздуховода для вытяжки может быть самой сложной частью этого DIY. Подумайте о том, чтобы передать эту часть работы профессионалам.

Как установить вытяжку

Опытные домашние мастера, которые не хотят платить профессионалам, могут узнать, как установить вытяжку, следуя этим подробным инструкциям.

Инструменты и материалы

• Набор отвертки
• Wire Stripter
• Hammer
• РЕЗИДЕРНЫЙ СВЕД
• СПОЛНА0061

ШАГ 1: Снимите старый капот, если он есть.

Фото: Homedepot.com

Если у вас уже есть вытяжка, первым шагом в этом процессе будет ее демонтаж. Отключите питание вытяжки, затем открутите гайки проводов и отсоедините провода. Попросите второго человека поддержать вес вытяжки, пока вы отверткой ослабляете крепежные винты.

Осторожно снимите старую вытяжку с винтов и отложите ее в сторону. Вынесите старую вытяжку на улицу, в сарай или в гараж, чтобы она не мешала вам во время работы.

ШАГ 2: Снимите заглушки и отметьте вентиляционные отверстия.

Новые вытяжки обычно имеют металлические отверстия для электрических кабелей и воздуховодов. Удалите эти выбивные отверстия с помощью молотка и отвертки, затем прижмите вытяжку к выбранной стене, чтобы отметить места для вентиляционных отверстий.

Advertisement

Некоторые вытяжки поставляются с бумажным шаблоном, который можно использовать для разметки вентиляционных отверстий, не удерживая вытяжку на месте. Если к вашей вытяжке не прилагается шаблон, рассмотрите возможность того, чтобы второй человек держал вытяжку, пока вы отмечаете вентиляционные отверстия, чтобы повысить точность проекта.

ШАГ 3: Вырежьте вентиляционные отверстия и просверлите установочные отверстия во внешней стене.

С помощью сабельной пилы или дрели с коронкой вырежьте отверстие для электрического кабеля и вентиляционного отверстия. Обратите внимание, где вентиляционное отверстие выходит из дома, и потратьте несколько минут, чтобы тщательно осмотреть внутренний и внешний путь воздуховода, чтобы убедиться в отсутствии препятствий, таких как шпильки, трубы или провода. Если вы столкнулись с какой-либо из этих проблем, вам может потребоваться переместить трубы или провода, чтобы освободить место для воздуховодов.

С помощью длинного сверла просверлите установочные отверстия во внешней стене дома. Эти отверстия предназначены для того, чтобы очертить границу вентиляционного отверстия, облегчая вырезание точного, плотно прилегающего отверстия для выхода вентиляционного отверстия наружу. Просверлите несколько установочных отверстий в каждом углу вентиляционного отверстия. Имейте в виду, что бесканальные вытяжки не требуют воздуховодов или вентиляционных систем, поэтому вам нужно вырезать отверстие для электрического кабеля только в том случае, если вы устанавливаете бесканальную модель.

ШАГ 4: Используйте установочные отверстия, чтобы вырезать вентиляционное отверстие во внешней стене.

Фото: istockphoto.com

Выйдите на улицу, чтобы найти локаторные отверстия во внешней стене дома. Если в доме есть сайдинг, просто используйте карандаш, чтобы соединить точки между установочными отверстиями, и следуйте контуру, чтобы вырезать вентиляционное отверстие сабельной пилой.

Если дом снаружи кирпичный, то процесс немного сложнее. Используйте карандаш или маркер, чтобы очертить вентиляционное отверстие, дважды проверив, чтобы вентиляционное отверстие подходило. Просверлите отверстие в кирпичной кладке примерно через каждый дюйм вдоль контура вентиляционного отверстия. Используйте молоток и холодное зубило, чтобы отколоть кирпич и раствор между отверстиями, чтобы создать чистое отверстие для вентиляционного отверстия.

Объявление

ШАГ 5: Подсоедините воздуховод.

Фото: Homedepot.com

Вставьте настенную заглушку воздуховода в вентиляционное отверстие и осмотрите воздуховод, чтобы определить, достаточно ли его длины для доступа к вытяжке. Если воздуховода не хватает, вам нужно будет подобрать удлинитель воздуховода.

Чтобы мыши, муравьи и другие вредители не проникли через вентиляционное отверстие, необходимо нанести герметик на наружную поверхность отверстия, чтобы закрыть все отверстия. Используйте винты, чтобы закрепить настенную заглушку воздуховода на месте, и осмотрите внешнюю установку, чтобы убедиться, что нет никаких зазоров, которые вы пропустили при герметизации.

ШАГ 6: Установите вытяжку.

После установки воздуховода вытяжку можно закрепить на потолке или стене. Попросите второго человека удерживать вытяжку на месте, пока вы используете дрель, чтобы закрепить вытяжку с помощью монтажного кронштейна и крепежных винтов.

Если вы крепите вытяжку к стене с помощью монтажных кронштейнов, то винты должны быть полностью затянуты, но если вы крепите вытяжку к существующему шкафу, винты должны быть утоплены только наполовину, чтобы вытяжка могла наденьте винты и положите на них.

Для облицованных плиткой стен используйте набор гвоздей и молоток, чтобы сделать в плитке небольшие направляющие отверстия. Это уменьшит вероятность растрескивания плитки при сверлении.

ШАГ 7: Протяните провода к вытяжке.

Фото: istockphoto.com

Если вы сняли старую вытяжку, то питание уже должно быть отключено, а если нет, то подойдите к распределительной коробке и нажмите выключатель вытяжки, чтобы убедиться, что питание отключено от электрических линий.

Провода существующей вытяжки можно использовать для установки новой вытяжки, просто подключив их в соответствии с инструкциями производителя. Для установки новой вытяжки протяните кабель от ближайшей розетки или распределительной коробки к вытяжке. Используйте инструмент для зачистки проводов, чтобы снять оболочку с проводов и подсоединить провода к вытяжке.

Реклама

С помощью разъемов для проводов подключите белый провод к белому проводу прибора, черный провод к черному проводу прибора и зеленый провод заземления к зеленому проводу. Хотя это наиболее распространенная конфигурация, не забудьте проверить правильную конфигурацию проводки для вашей конкретной вытяжки, ознакомившись с указаниями производителя.

ШАГ 8: Включите питание и проверьте вытяжку.

Фото: istockphoto.com

Убедитесь, что провода удобно проходят внутри стены, не напрягая электрическое соединение, затем установите на место электрическую крышку вытяжки. Прикрепите фильтры и жироуловитель к вытяжке, затем включите питание на панели выключателя. Сначала проверьте свет, затем проверьте вентилятор и проверьте воздуховод снаружи, чтобы убедиться, что воздух правильно выбрасывается наружу.

Стоимость установки вытяжки

Когда вы пытаетесь решить, устанавливать ли вытяжку самостоятельно или нанять профессионального установщика, одним из наиболее важных факторов является стоимость. Средняя стоимость установки вытяжки, по данным HomeAdvisor, составляет от 400 до 1500 долларов, в среднем около 750 долларов.

Сюда входит стоимость вытяжки, которая обычно составляет от 200 до 1000 долларов в зависимости от модели, а также почасовая ставка установщика. У большинства профессиональных установщиков почасовая ставка составляет от 50 до 100 долларов, поэтому, если вы возьмете на себя установку самостоятельно, вы сможете сэкономить от 50 до 100 долларов в час.

Однако затраты на профессиональную установку могут быть оправданы. Имейте в виду, что обученные, опытные профессионалы, вероятно, смогут выполнить работу в более короткие сроки и с более высоким качеством отделки, чем средний домашний мастер. Особенно, если вы работаете с канальной системой вытяжки, которая требует, чтобы установщик проложил воздуховоды и прорезал каменную кладку для надлежащей вентиляции.

Уход за вашей вытяжкой

После того, как вы установили вытяжку, поддерживайте ее полную работоспособность в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие чистящие средства. Поскольку вентиляторы вытяжки всасывают жир и пар, предотвратите образование липких отложений, распылив на нижнюю часть вытяжки кухонное чистящее средство и протирая ее так же часто, как и любую другую поверхность в кухонном помещении.

Advertisement

Если вы много готовите, рекомендуется промывать фильтр вытяжного вентилятора хотя бы раз в месяц. В противном случае его отверстия могут настолько забиться смазкой, что он перестанет работать эффективно. Просто сдвиньте или выдвиньте фильтр из нержавеющей стали, поместите его в раковину и вымойте, используя горячую воду, пищевую соду и обезжиривающее средство для мытья посуды. Некоторые фильтры (ознакомьтесь с инструкциями производителя) можно мыть прямо в посудомоечной машине для еще более легкой очистки.

Заключительные мысли

Решение установить вытяжку в вашем доме — это отличный выбор, который поможет сохранить воздух на кухне чистым, а также отфильтрует жир из воздуха, прежде чем он осядет на ваших прилавках, шкафах или столе. Опытные домашние мастера могут самостоятельно установить вытяжки без воздуховодов, чтобы сэкономить на почасовой оплате услуг профессионального установщика. Тем не менее, это не очень хорошая идея, если вам нужно установить новую систему канальной вытяжки.

Имейте в виду, что знание того, как установить вытяжку, не обязательно означает, что у вас есть опыт и техническая подготовка, чтобы правильно установить ряд взаимосвязанных вентиляционных отверстий снаружи дома, не повреждая кирпичную кладку или создавая потенциальные входы для нежелательных лиц. вредители. Внимательно изучите детали и этапы этого проекта, прежде чем принять решение взяться за него или нанять профессионала для завершения работы.

Часто задаваемые вопросы

Фото: istockphoto.com

Установка вытяжки может быть сложным проектом для домашнего мастера, если у него нет опыта работы с этими приборами, поэтому важно изучить как можно больше, прежде чем пытаться заняться установкой вытяжки. Рассмотрим эти часто задаваемые вопросы о том, как установить вытяжку.

Q. Что такое вытяжка?

Вытяжки можно найти на большинстве кухонь. Они устанавливаются над плитой и используют вентилятор для отвода тепла, пара, пищевых запахов и переносимого по воздуху жира вверх и в сторону от плиты или плиты. Вытяжки без воздуховодов фильтруют воздух через угольный фильтр, чтобы помочь удалить запахи и жир, прежде чем воздух будет выпущен обратно в дом. Вы также можете узнать, как установить вентиляционные каналы вытяжки для системы канальной вытяжки, которая выпускает воздух на улицу. Однако установка вентиляции может быть дорогостоящей и может не понадобиться, если вы предпочитаете модель без воздуховода.

Объявление

В. Вам нужна вытяжка для электроплиты?

Вытяжка для электрической плиты не обязательна, но рекомендуется, даже если вы готовите один или два раза в неделю. Однако вытяжка для электрической плиты не обязательно должна быть такой же мощной, как вытяжка для газовой плиты.

В. Какой высоты должна быть вытяжка?

Высота от плиты до низа вытяжки зависит от продукта, поэтому не существует стандартной высоты вытяжки, которой должны следовать все модели. Некоторые продукты предназначены для установки только на 20 дюймов, в то время как другие продукты должны быть установлены на 36 дюймов. Лучший способ определить идеальную высоту для вашей вытяжки — обратиться к инструкциям производителя по установке конкретной модели.

Нужна помощь с установкой?

Найдите лицензированных специалистов по ремонту бытовой техники в вашем регионе и получите бесплатную предварительную оценку вашего проекта без каких-либо обязательств.

Найдите местных профессионалов

+

Как установить вытяжку через стену (5 шагов)

Хотите узнать, как установить вытяжку через стену?

Большинство вентиляционных отверстий вытяжек устанавливаются с помощью кольцевых пил или сабельных пил, но если у вас есть кирпич, вам также может понадобиться молоток.

Приглашаю вас также ознакомиться с моим руководством по установке настенных вытяжек , в котором подробно описано, как установить саму вытяжку. А если вашу вытяжку необходимо установить на внутреннюю стену, вы можете прочитать мое руководство по установке вытяжек на внутренние стены прямо здесь.

В этом руководстве я рассмотрю…

• Как вырезать вентиляционное отверстие вытяжки
• Соединение вентиляционной трубы с помощью ленты
• Вставка герметика под крышку вытяжки
• И как справиться с неровной поверхностью

Приступим…

Установка вентиляционного отверстия через стену

Чтобы установить вентиляционное отверстие через стену, вам потребуется либо кольцевая пила, пила или мини-циркулярная пила, чтобы прорезать стену. Если у вас кирпичная или каменная стена, вам может даже понадобиться использовать молоток, чтобы пробить ее.

Перед установкой внешней крышки капота необходимо соединить вентиляционные элементы алюминиевой лентой и закрепить ее на воротнике капота. После крепления вентиляционной трубы к вытяжке вам просто нужно прикрутить внешнюю крышку вытяжки к стене и нанести силиконовый герметик, чтобы предотвратить утечку воздуха и воды.

Если у вас есть какие-либо вопросы по строительным нормам и правилам для установки вытяжки, возможно, вам будет интересно ознакомиться с моим руководством по требованиям кода для вентиляции вытяжки .

Для получения дополнительной информации об этих шагах, продолжайте читать…

Шаг 1.

Отметьте вентиляционное отверстие вытяжного шкафа

Последнее, что вам нужно сделать, это врезаться во внешнюю стену, только чтобы обнаружить, что ваше вентиляционное отверстие находится не в том месте . Вы должны определить наилучшее место для вытяжки и вентиляционного отверстия по центру вашей варочной панели.

И не забывайте, что вытяжки должны располагаться на высоте от 24 до 36 дюймов над варочной панелью или плитой.

Сделайте некоторые замеры, выполните сухую примерку вытяжки и отметьте карандашом на стене, где должен проходить вентиляционный клапан вытяжки.

Шаг 2. Вырежьте небольшое отверстие для доступа

Прежде чем полностью вырезать вентиляционное отверстие, рекомендуется вырезать небольшое отверстие для доступа размером всего в один-два дюйма где-нибудь в месте расположения вентиляционного отверстия. Имея небольшое отверстие для доступа, вы можете убедиться, что не будете прорезать какие-либо газовые, водопроводные или электрические трубы, прежде чем приступить к работе кольцевой пилой (или молотком по кирпичу).

Вы также можете обнаружить, что на пути стоит деревянная стойка или какой-либо структурный элемент.

Если вы видите какую-либо электрическую проводку, надеюсь, вы сможете легко убрать ее или перенаправить. Но если есть какие-либо газовые или водопроводные трубы, вам может потребоваться найти квалифицированного подрядчика для правильного перемещения трубы.

В случае проблем со структурой вам, вероятно, придется либо обратиться к квалифицированному подрядчику, либо вам потребуется перенаправить вентиляционное отверстие.

Будьте очень осторожны перед модификацией несущей наружной стены. И если вам нужно перенаправить вентиляционную трубу с помощью колена, постарайтесь, чтобы воздуховод был как можно короче, чтобы максимизировать поток воздуха.

Читайте также: Как установить вытяжки под шкаф?

Шаг 3. Просверлите направляющее отверстие в стене

Самый простой способ выровнять отверстие изнутри и снаружи – прорезать направляющее отверстие прямо посередине вентиляционного отверстия вытяжки. Это можно сделать длинным сверлом по дереву или металлу.

Во многих случаях невозможно полностью вырезать вентиляционное отверстие вытяжного шкафа изнутри, поэтому вам придется сделать половину внутри, а половину снаружи.

Но почти невозможно разметить периметр вентиляционного отверстия на внешней стене, не просверлив пилотное отверстие изнутри.

Пилотное отверстие позволит вам отметить периметр и оставаться на одном уровне с разрезом.

Кроме того, если вы используете кольцевую пилу для резки, многие из этих коронок поставляются с центральным сверлом посередине. Но эти пилотные сверла не предназначены для полного прорезания стены (они слишком короткие), а просто помогают коронке начать работу и выровняться.

Читайте также: Какие вытяжки под шкаф лучше?

Шаг 4. Прорезь в стене

После разметки вентиляционного отверстия и полного сверления направляющего отверстия в стене вы готовы прорезать наружную стену.

То, как вы выполните этот шаг, зависит от того, круглый или квадратный у вас вентиляционный канал, а также от твердости наружной поверхности стены, такой как кирпич или камень.

Если у вас виниловый сайдинг, вы можете полностью вырезать отверстие изнутри. Но если у вас есть кирпич, вам придется сделать часть разреза внутри, а затем часть разреза снаружи. Вам, вероятно, также придется использовать молоток, чтобы пробить кирпич после вырезания нескольких отверстий по периметру.

Вот два основных метода вырезания стены для вентиляционного отверстия вытяжки…

Способ №1: Просверлите несколько небольших отверстий по периметру

Существует два основных способа вырезания вентиляционного отверстия вытяжки. Первый метод заключается в просверливании нескольких небольших отверстий по периметру вентиляционного отверстия.

В зависимости от того, является ли вентиляционное отверстие квадратным или круглым, вы просверлите 7+ ​​пилотных отверстий по периметру отверстия, что даст вам контур вентиляционного отверстия. Затем вы будете использовать либо сабельную пилу, либо мини-циркулярную пилу, чтобы вырезать вентиляционное отверстие, просто соединив «точки» сверла.

Если наружная стена облицована кирпичом или камнем, вам, вероятно, понадобится молоток, чтобы продавить камень.

При резке изнутри этот шаг можно пропустить, так как это просто гипсокартон, и вы можете использовать мини-циркулярную пилу или сабельную пилу, чтобы резать прямо по контуру вентиляционного отверстия.

Способ № 2: использование кольцевой пилы

Если у вас есть круглая вытяжка, вы можете использовать кольцевую пилу, чтобы просверлить наружную стену. Кольцевые пилы в основном представляют собой круглые или круглые сверла с полым центром. Эти кольцевые пилы позволяют быстро просверлить отверстие для круглой вытяжки.

Некоторые кольцевые пилы также имеют направляющие сверла в центре кольцевой пилы. Пилотное сверло позволяет центрировать кольцевую пилу и помогает начать резку.

Вам, вероятно, придется вырезать половину отверстия изнутри, а другую половину, начиная снаружи.

Читайте также: Какие настенные вытяжки имеют самые высокие рейтинги?

Шаг 4.

Установите крышку вентиляционного отверстия вытяжки

После того, как вы проделали отверстие в стене и вставили вентиляционную трубу, вам нужно будет установить внешнюю крышку вытяжки. Вентиляционная крышка — это то, что предотвращает попадание дождя, вредителей и проникновения воздуха внутрь дома.

Наружные вытяжки имеют круглые или квадратные клапаны, которые открываются, когда вытяжка включена, но закрываются, когда она выключена.

Сначала нужно соединить конец вентиляционной трубы с хомутом внешней крышки капота — для фиксации можно использовать алюминиевую ленту. Вы можете использовать винты для соединения вентиляционной трубы, но они не должны выступать более чем на 1/8 дюйма в воздуховод.

После крепления трубы к вытяжке вам понадобятся шурупы для крепления вытяжки к внешней стене. Перед тем, как полностью завинтить колпак, убедитесь, что крышка колпака тщательно загерметизирована, чтобы предотвратить утечку воздуха и воды.

Как справиться с неровным сайдингом

Если вы устанавливаете вентиляционную решетку через сайдинг, будет трудно или невозможно обеспечить плотное прилегание к внешней вентиляционной вытяжке. По сути, поскольку сайдинг не идеально ровный, будет сложно правильно установить герметик между капотом и сайдингом.

Чтобы решить эту проблему, вам нужно будет вырезать квадратную часть сайдинга и вставить квадратный кусок дерева или ПВХ. В середине вам нужно будет вырезать отверстие для вентиляции.

После того, как вы привинтите эту деревянную подложку, у вас будет плоская поверхность для установки вентиляционного отверстия вытяжки и герметизации позади него.

Шаг 5. Добавление изоляции

Перед тем, как полностью закрыть стену, вы можете захотеть установить изоляцию между вентиляционным отверстием и стенной полостью.

Вы можете либо набить свободной изоляцией из стекловолокна, либо вставить немного расширяющейся пены в банку, такую ​​как GreatStuff .

Читайте также: Как выбрать CFM для вытяжки?

Заключительные мысли

Установка вытяжки через стену не обязательно для слабонервных, и вы можете столкнуться с множеством проблем во время ее установки.
