Как соединить люстру на два выключателя: Подключение люстры к двойному выключателю: схемы + правила монтажа

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

– Нулевые провода остаются соединены все друг с другом, их трогать не нужно

– Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

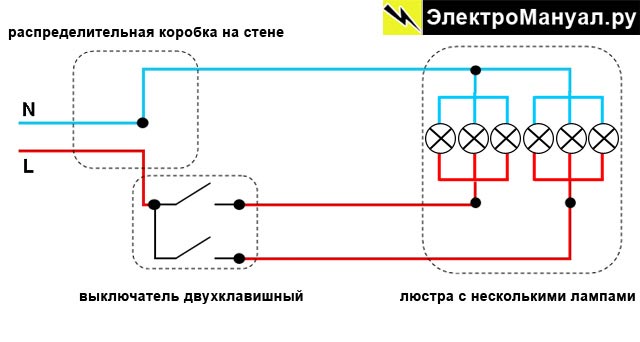

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш.

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.

Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Как подключить пятирожковую люстру (люстру на 5 лампочек)

Мы рассмотрим, особенности подключения люстры на 5 ламп, как самостоятельно и просто это сделать. Ведь подключение люстры на 5 ламп является важной составляющей любого ремонта.

Как подключить люстру на 5 лампочек

Проведение любых работ с проводкой требует соблюдение технических норм, правил безопасности устройств электропроводки. Все же, если вы до этого не занимались подключением осветительных устройств — советуем пригласить электрика или человека, который в этой разбирается. Поэтому, чтобы сделать это безопасно необходимо обесточить помещение.

Перед началом настройки освещения нужно проследить, чтобы электромонтажники расцветили провода: ноль-проводник синего цвета и защитный желто-зеленого. Стоит понимать сам принцип работы лампочки: люстра будет гореть если к ней подключены два обязательных провода: фазный и нулевой.

У вас есть люстра на 5 лампочек, двойной выключатель и провода. С чего же нужно начать? Как мы уже узнали для начала нужно отключить электричество. Ваша задача, чтобы при включении первой клавиши загорелись две лампочки, а при второй — остальные три (варинат 1). Хотя можно сделать так, чтобы вся люстра загоралась от одного выключателя (варинат 2). Детальнее это можно увидеть на схемах ниже.

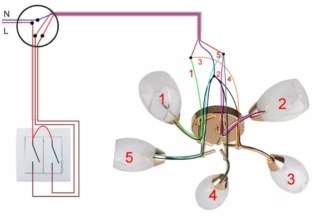

Выше показан принцип работы освещения пятирожковой люстры, в которой все лампы соединяются параллельно. Одни выводы собраны вместе и подключаются к потолочной фазе, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Для подключения такой люстры, провода от патронов ламп необходимо подключать в соответствии со схемой. От каждого патрона нужно взять по одному проводу и соединить вместе — это и будет точка соединения, она подключается к нулевому питающему проводу.

Дополнительно ознакомьтесь с видео про подключение пятирожковой люстры.

Как подключить люстру с 5 лампами видео

Наиболее распространенные ошибки при подключении пятирожковой люстры:

• К выключателю коробки должен подходить один провод
• Подключать лампы нужно не последовательно, а параллельно
• Не путать, что за провода идут от коробки к выключателю (фаза, ноль или заземление).

Где купить пятирожковую люстру

Многие люди предпочитают купить люстры на 5 лампочек, чтобы добавить в интерьер помещения такой интересный вид освещения. Пятирожковые светильники делают помещение значительно роскошнее.

Для классического интерьера в каталоге “Лінія Світла” есть много вариаций с плафонами белого и персикового цвета. Например от бренда TRIO и Quoizel.

Для лофта есть огромное множество вариаций TRIO. Фурнитура у таких светильников металлическая, что делает их подходящими под любой интерьер. Мы советуем искать люстры на 5 ламп в разделе подвесных люстр и по фильтру “лофт”. Так вы гарантированно отыщете люстру своей мечты.

Интернет-магазин “Лінія світла” осуществляет доставку в любой населенный пункт Украины (Харьков, Одесса, Днепр, Львов) и по Киеву курьером. Будьте уверены в своевременной доставке, а также быстрой ответной связи благодаря нашей службе обратного звонка. Выбирая магазин “Лінія Світла” вы попадаете в мир брендовой осветительной продукции известной в каждой стране: Massive, TRIO, Quoizel, Flambeau, Elstead, Hinkley. Воплощайте свои идеи вместе с нами!

21.12.2017

0 комментариев

Подключение люстры на два выключателя

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и видов световых выключателей достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 – фаза первой клавиши выключателя;
• L2 – фаза второй клавиши;
• N – ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с лампами галогенного типа не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

• Проводник белого или коричневого цвета – фазный;
• Синего – нулевой;
• Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

Подключение светильника осуществляется с выключенным питанием

Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Установка люстры

Варианты подключения осветительного прибора зависят от:

• количество выходных электропроводов из осветительного прибора;
• количество выходных электропроводов из потолочного перекрытия;
• число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

• Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии, который выходит из распределительного короба.
• Соединение фазы, которой является коричневый или белый провод, с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
5. После к клемме осуществляется подключение пары жил от прибора освещения.

С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

• В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
• Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
• Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

1. Этот вариант предназначен для выключателя с двумя клавишами.
2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
3. Провода от ламп должны быть распределены на две секции, соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

• Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
• Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

• Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
• Прибор освещения уже собран к двухклавишному выключателю, тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в электропроводке определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.

Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.

Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

Блиц-совет

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Люстра на несколько лампочек или, говоря иначе, рожков – это не только гармоничный элемент интерьера, но и возможность формировать освещенность в комнате для разных обстоятельств. Иногда самое главное обстоятельство заключается в необходимости сэкономить киловатты, ведь горящая ярко люстра, хотя и выглядит празднично, но в ежемесячной платежке за свет «выглядеть» тоже будет заметно. Компромисс между одинокой лампой под потолком и яркой люстрой есть – двухклавишный выключатель. Он позволяет регулировать режимы освещенности в комнате по желанию хозяев. Осталось лишь разобраться, как подключить люстру на двойной выключатель.

Подготовим необходимое

Инструмент для подключения люстры

Поскольку все электротехнические работы сопряжены с опасностью поражения электричеством, подвешивание и подключение к электросети новой люстры потребует от вас аккуратности и сосредоточенности. Поэтому все инструменты и мелочи готовьте заранее, чтобы они были на расстоянии вытянутой руки. Вот то, что вам пригодится:

• набор отверток с разными головками;
• индикаторная отвертка;
• мультиметр;
• пассатижи с изолированными ручками;
• клеммные зажимы;
• нож и изолента;
• устойчивый стул или стремянка.

Ориентируемся на местности

Классически, в месте крепления люстры на потолке имеется крюк для нее. Но большинство современных люстр крепится совершенно иным образом: на металлическую планку с несколькими точками фиксации. Это несколько осложняет работу, т.к. вам могут потребоваться дрель или шуруповерт, а также не помешает помощь домашних, кто поддержит люстру, чтобы ваши руки были свободны.

Прекрасно, если новая люстра поставлялась с паспортом, который содержит схему подсоединения к электропитанию, но чаще люстры такого паспорта не имеют, поэтому и необходимо однажды научиться и знать в дальнейшем, как подключить выключатель к люстре.

Подключение люстры с помощью клемм

Сосчитаем кабели на потолке. Здесь арифметика простая: если в центре потолка вы насчитали всего два провода, то это говорит о том, что вариант с двухклавишным выключателем – точно не ваш. Сколько бы при этом проводов не выходило из трубки люстры, без прокладки в толще стен и потолка дополнительного кабеля или замены проводки на трехжильный кабель, вам не удастся реализовать свои планы относительно поочередного включения ламп в люстре. Кабелей должно быть, как минимум, три. Какое у них назначение? Два из них – это фазные жилы, один – нейтральная жила. Только при наличии двух фаз на потолке можно подключить люстру на два выключателя и формировать разные степени освещенности.

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

• L – фазный провод;
• N – нейтраль;
• PE – провод заземления желто-зеленого цвета.

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Переходим к подключению люстры на двойной выключатель

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как заземляющий провод. В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

• первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
• вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
• соединяем нейтральные кабели обеих групп в общий ноль;
• результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Схема подключения люстры

Если провода люстры одинакового цвета

Производитель люстры мог не оставить никакой маркировки на кабелях и однозначно определить их принадлежность получится лишь применив мультиметр. Как действовать:

1. из люстры нужно выкрутить лампу и визуально определить фазный (пружина в центре) и нулевой (расположен сбоку) контакты.
2. ищем нейтральный провод. Для этого коснитесь щупом мультиметра бокового контакта в патроне, а вторым по очереди касайтесь зачищенных кабелей на выходе из люстры. Если в момент касания появится звуковой сигнал, значит, вы нашли нулевой провод. Пометьте его.
3. те же действия выполняются при поиске фазных кабелей, только щупом касаются среднего контакта в патроне. Прибор издаст сигнал, когда отыщется фаза. Провод следует пометить как фазу.
4. если кабелей на люстре много, то понять какая фаза и какой ноль принадлежат какой из лампочек, можно лишь прощупав мультиметром каждую цепь. Найденные фазные провода поочередно замыкаются с центральными контактами лампочек. Звук прибора укажет на соответствие провода какой-либо из ламп. Также нужно поступить и поиском нуля. Итогом станет количество найденных контуров, которое соответствует количеству рожков в люстре. Вам предстоит самостоятельно сформировать их в две группы.
5. заземляющий провод, если он присутствует, также идентифицируют мультиметром по звуковому сигналу, касаясь щупами прибора металлического корпуса люстры и искомого провода.

Двухклавишный выключатель

На двухклавишный выключатель подходит общая фаза и две нейтрали, по одной на каждую клавишу. Общая фазная жила расходится на обе клавиши и, при их синхронном включении, запитывает оба контура освещения, а поочередное включение запитает только один из контуров.

Как подключить люстру к двухклавишному выключателю. Статья с фото.

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало». Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.

     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»

Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.  Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.

14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!

15. Собираем люстру. Убираем инструмент. Идем в магазин.


Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

Подключение люстры к двойному выключателю: схемы + монтаж

Люстра не только общий дизайн помещения, но и правила света в темное время суток. Однако максимально возможный уровень иллюминации не так часто, верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С целью этой возможности подключение люстры к двойному выключателю, позволяющее регулировать интенсивность освещения комнаты. Хотите монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье схемы подключения к устройству с двумя клавишами, рассмотрены основные, которые допускают ошибки новички. Правильное соединение проводов осуществляет управление, обеспечивает комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами.Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

Безопасность превыше всего

Работа с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь касаются обесточивания проводки в процессе подгонки и монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнении домашних электротехнических работ — контакт с оголенными проводами. Все необходимые инструменты для определения нужного провода должны выполняться после отключения общего рубильника и применения специальных инструментов

, поэтому в работе необходимо максимально осторожно и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному переключателю подходят 3 проводника, один из них направлен от распределителя, остальные применены для контакта с люстрой.Электропроводка алюминиевая и трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается и выключить осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет поочередно задействовать группу ламп, так и во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не установлено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений в доме

Такая регулировочная фурнитура может использоваться в частном, где первая линия питает наружное освещение, второй коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель — это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подключения практически идентина.

Для воспроизведения монтажного монтажа необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми элементами электросети.

Устройство прибора с двумя клавишами

Модификаций и достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтовки прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распространения контактов в большинстве случаев сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение — латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленная вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, отходящие фазы, обращенные к клавишам 1 и 2

В левой части размещены двойные контакты первого ключа переключателя, в правой — второй.

Исходя из метода подключения, каждая из устройств может обеспечивать напряжением в разных направлениях, например, включает несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому другой вариант — применение кабеля с жилами разных цветов.Это простой упростит и ускорит электромонтажный процесс.

№2 — безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания.Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые используются в механизме двухфазного выключателя

Следуя схема, через которую необходимо поочередно подключить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

Электрический щитка квартиры в распределителе заходит электропитание в виде жилой пары: фаза, обозначенная красным цветом, и ноль — синим.Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода — бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подключается к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенная на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима — необходимо произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта.На картинке L — контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые наиболее вероятным образом уменьшают отходящие фазы, и верхний — питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе представлена ​​информация: L — общий, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых соединяются жилы, и двумя винтами, приводящими в действие лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних — отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая используется в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача — проинспектировать насколько правильно был подключен выключатель. На одной из линий напряжения индикатор в разомкнутом положении должен показать наличие фазы.

На месте, где планируется установить люстру, должны быть установлены две жилы, именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник.Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось установить фазу, это неправильно, подключив проводку или же о проблемах с закреплением, необходимо в рабочем механизме выключателя

Логическое распределение каждого назначения кабеля проверить у них. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные контакте с отверткой будут его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром.Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для идентификации и во избежание путаницы изоляция жил. Согласно стандартам цвет, провод заземления имеет желтый с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применяется одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабель (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в заключена жила. Для фазы используются любые другие вариации оттенков, кроме указанного.

Варианты выполнения соединений

Подключение люстры и прочих приборов выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом — пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении.Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также необходимо периодически устанавливать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, потребуется снять изоляционный материал на 9-11 мм. Для этого зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным использованием. На момент модельного ряда этого соединительного элемента достаточно широк — от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера используют таких осветительных приборов.

Однако ничего сложного в процессе подключения жилого, идущего от распределителя к такому светильнику, нет.

Временное определение фаз проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались.Если потребуется, их нужно аккуратно развести в разных сторонах, первоначальный выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 — фаза первой клавиши выключателя;
• L2 — фаза второго клавиши;
• N — ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим пример цвета пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не используют нужные соединения. Патрон каждой лампы имеет два проводника разных цветов — черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство — комбинация лампочек может быть составлена ​​по своему усмотрению.Согласно ниже две описанной схеме, в первую группу входит в состав группы, во вторую — остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек (красный цвет), нулевой кабель N — синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно, чтобы лампы, входящие в одну серию, подключались последовательно.Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные.

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются жилые провода и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения.Комбинация может быть 3 + 2 или 2 + 3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго — они не обработаны кварцевой пастой, защищающей контакты от окисления. Решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажиме

По итогу на выходе получается 3 узла: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подключить к соответствующую линиюм на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), нулевой провод (N) будет только один и он подключен ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при установкеже люстры можно построить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталей из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить внимание на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится нижний трансформатор.

Иногда производитель каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для пони тока.

При этом схема находится уже в собранном виде и остается ее только установить.Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме схемы подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной части его корпуса изображен план подключения. По схеме: PE — земля, N — ноль, L — фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различные модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство наличием блока радиоуправления. По сути, этот контроллер является беспроводным устройством, которым управляет посредством средства или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется аналог предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера.Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и подключению к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и схемы, можно обезопасить себя от неприятных последствий при непосредственном эксплуатации осветительного прибора.Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи посредством ниже.

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация — вы решили подключить к двухклавишному выключателю, однорежимную люстру.При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4 . Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление.Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два фазных провода для подключения — это соответственно и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одна из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из нее двухрежимную или если вас не пугает одна из клавиш выключателя.

Порядок пподключения при этом будет следующий:

из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждую из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любого лампе требуется питание, обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп / плафонов приходит в одно место, где объединяются фазные и нулевые провода , к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1.Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно предоставляется либо на основании люстры, либо в одном из их элементов конструкции, до которого есть доступ даже на подвешенной часто люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной.Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в месте подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала.Обычно с этими проблемами возникают все элементы люстр, обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанной с электрикой — подключение люстры.В этой статье мы разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что один из внешних источников света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты — один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете выполнить смело. Но это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данной роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другому — второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае следует подключить 3-й — заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подключить на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 — если есть проводника. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению.Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот — самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если имеется в ее конструкции) соединяется одним из фазовых проводов, остальные провода такого цвета группируются вместе и соединяются со вторым фазовым проводом.Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

. Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света — как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты помещения.

Понятно, что при подключении таких люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, все центральные провода, идущие от патронов — со второй.Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

. Для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяет управлять освещением из разных мест) проводку придется делать заново.Хотя от старой можно использовать выход заземления, нулевой провод, на потолок распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов в комнате видно, что нуль и заземление, как и в случае с обычным подключением, идут прямо к люстре, фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм проходных выключателей, расположенными напротив общего контакта, прокладываются т.н.провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показ на ней красным цветом. Когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним светом ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет — только проводов больше.

Распределение между источниками света обоих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению.На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая — на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что переключатель ставится в разрыв проводов-челноков и соответственно имеет точки четыре подключения.Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно.А на распределении нагрузки между источником света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем построить бы на полу помещения, где он будет монтироваться.

Проверить работоспособность собранной схемы в этом случае будет легко при помощи тестера, даже если временное питание с соблюдением правил техники безопасности, подключив вместо люстры лампу-переноску. Промаркируйте пары


можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя формулу ниже. Мы будем рады общению с вами;)

Рекомендуем другие статьи по теме
