Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля
В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.
Как соединить провода
Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.
Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:
- соединение скруткой;
- метод спайки или сварки;
- соединение с помощью клеммных колодок;
- присоединение опрессовкой;
-
способ бандажирования.
Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.
Как соединить кабели и провода скруткой
Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:
- взять два провода и снять штатную изоляцию в размере пяти сантиметров;
- плотно скрутить их;
- провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.
Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.
Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.
Как соединить провода пайкой и сваркой
Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:
- знание основ электромонтажа;
- канифоль;
- оловянно-свинцовый припой;
- паяльник.
Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:
- возьмите два провода и оголите их для скрутки;
- покройте электрические провода не очень толстым слоем припоя;
- скрутите провода;
- проведите спайку при помощи паяльника;
-
дайте проводам остыть.
Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.
Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.
Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.
Способы соединения проводов при помощи клеммных колодок
Клеммы являются современным вариантом соединения кабелей и проводов.
Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:
- клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
- пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
- ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.
Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.
Соединение проводов методом опрессовки
Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:
- сплошное обжатие;
- местное вдавливание.
Проходит опрессовка по следующему алгоритму:
- провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
- возьмите специальную гильзу;
- вставьте в нее провода таким образом, чтобы стык был посередине;
- обожмите гильзу с двух сторон.
Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.
Метод бандажирования
Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.
- с проводов снимают слой штатной изоляции;
- провода плотно прижимают друг к другу;
- соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.
По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.
Перед началом работы
Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.
Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.
Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.
Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

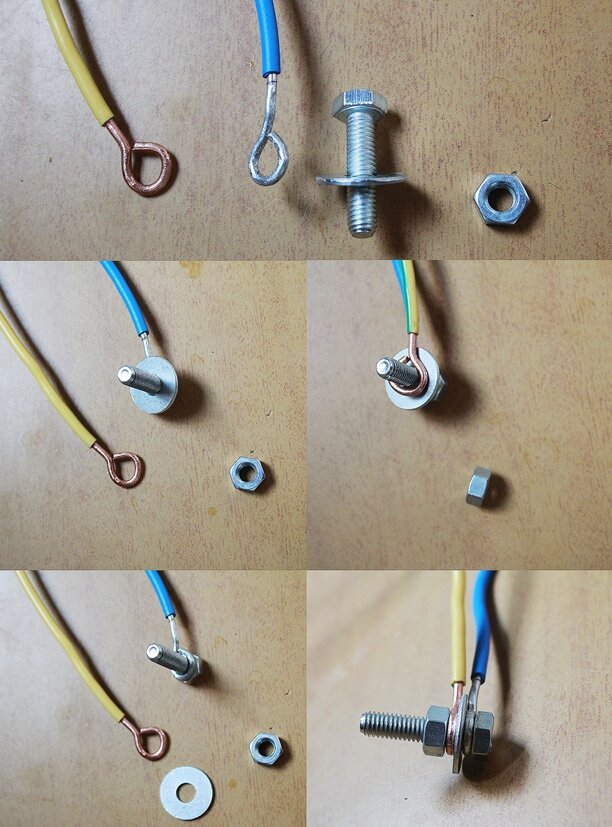

Как правильно соединить алюминиевые и медные провода, кабели
При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.
Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:
- Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
- Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.
Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.
Скрутка – самый популярный способ сращивания кабелей
Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.
В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт.
Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.
Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.
Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.
Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.
Сращивание проводов методом пайки
Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой.
В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.
Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.
Крепление кабелей с применением клеммных колодок
При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников.
Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.
Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.
Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.
Клеммы пружинного типа
Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов.
Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!
Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.
Как срастить провода при прокладке электропроводки?
При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.
Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам.
Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.
Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.
5 различных способов соединения проводов, объяснение
Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?
За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.
1. Скрутка и лента
2 изображения
Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!
Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.
Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.
2. Пайка
Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.
Связанный: Советы, которые следует учитывать перед покупкой нового паяльника
При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.
Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:
2 изображения
Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.
Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:
- Надежно скрутите трос – проверьте рывком.
- Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
- Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
- Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.
3. Термоусадочный стыковой соединитель
Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.
Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой.
Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.
Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.
4. Обжимной стыковой соединитель
Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.
По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или в непогоду.
Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.
Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов
5. Клеммные колодки
Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.
Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.
Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе.
Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.
Соединения — максимально эффективное использование имеющихся у вас проводов
Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.
5 способов соединения двух проводов без пайки
Если вам когда-либо приходилось соединять два провода вместе без использования паяльника, то вы знаете, что это может быть непростой задачей. К счастью, есть несколько простых способов установить соединение без дополнительного оборудования.
Термоусадочный соединитель
Если вам нужно соединить два провода, термоусадочный соединитель встык — отличный способ сделать это .
Этот тип разъема доступен в разных размерах, поэтому вы можете выбрать тот, который подходит для ваших проводов. Вам также понадобится тепловая пушка или зажигалка, чтобы сжать разъем.
Для использования стыкового соединителя с термоусадкой сначала снимите изоляцию с конца каждого провода. Затем скрутите жилы провода вместе и вставьте их в разъем. Убедитесь, что жилы провода полностью вставлены в разъем.
Затем с помощью теплового пистолета или зажигалки усадите разъем. Держите пистолет или зажигалку примерно в дюйме от разъема и перемещайте его вперед и назад, пока он полностью не сократится. Соединитель станет очень жестким, когда он полностью сожмется.
Теперь вы можете привинтить клемму или использовать другой тип разъема, чтобы закончить подключение проводов.
Скрутка и лента
Когда необходимо соединить два провода, найти правильный способ часто бывает непросто. Один из вариантов — скрутить концы проводов вместе, а затем скрепить их изолентой .
Это быстрый и простой способ подключения, и он будет хорошо работать при обычном использовании. Если вам нужно будет отсоединить провода позже, вы можете просто раскрутить их и разъединить.
Обжимной соединитель
Соединители проводов используются для соединения двух или более проводов вместе. Они бывают разных форм и размеров, но наиболее распространенным типом является обжимной соединитель . Этот тип соединителя состоит из металлической втулки и металлического обжимного кольца. Рукав надевается на конец каждого провода, а затем обжимное кольцо сжимается плоскогубцами, навсегда прикрепляя разъем к проводам.
Обжимные соединители очень надежны и могут выдерживать высокие уровни электрического тока. Они также просты в использовании; все, что вам нужно, это пара плоскогубцев. А поскольку они такие недорогие, они являются отличным вариантом для подключения низковольтной проводки, например, в домашней развлекательной системе или компьютерной сети.
Клеммные колодки
Клеммные колодки представляют собой небольшие пластиковые блоки с металлическими клеммами , которые можно использовать для соединения двух или более проводов. Они часто используются для создания временного электрического соединения, и они могут быть очень полезны, когда вам нужно соединить два провода, которые не расположены близко друг к другу.
Чтобы использовать клеммную колодку, сначала обрежьте провода до нужной длины и снимите изоляцию с концов. Затем вставьте провода в соответствующие клеммы на блоке. Наконец, используйте отвертку, чтобы затянуть винты на клеммах, чтобы удерживать провода на месте.
Проволочные гайки
Гайки для проводов — отличный способ соединить два провода без пайки . Просто накрутите проволочные гайки на два провода, а затем накрутите крышку. Проволочные гайки создадут соединение между двумя проводами и будут удерживать их вместе.
Часто задаваемые вопросы
Что можно использовать вместо припоя?
Есть несколько вещей, которые можно использовать вместо припоя.
Один из вариантов — использовать паяльник с долотообразным наконечником для создания прочного соединения. Вы также можете попробовать использовать пистолет для горячего клея, чтобы соединить детали вместе. Если вы работаете с металлом, вы можете попробовать использовать металлический клей или эпоксидную смолу для создания связи.
Как лучше всего соединить два провода?
Существует несколько способов соединения двух проводов. Одним из способов является использование проводного соединителя. Вы также можете использовать паяльник, чтобы спаять провода вместе. Другой способ — использовать поворотный разъем.
Можно ли использовать клей вместо припоя?
Нет, нельзя использовать клей вместо припоя . Клей не является надежным или достаточно прочным клеем, чтобы скрепить вместе два куска металла. Припой специально разработан для создания прочной связи между металлами, что делает его лучшим выбором для данного применения.
Можно ли использовать скрепку в качестве припоя?
Да, вы можете использовать скрепку в качестве припоя .
Однако это не лучший вариант, так как металл не очень прочный и может легко сломаться.
Безопасно ли склеивать провода горячим клеем?
Да, склеивать провода горячим клеем безопасно, если вы используете подходящий клей и следуете инструкциям производителя. Перед склеиванием убедитесь, что провода чистые и сухие, и избегайте попадания клея на изоляцию.
Можно ли использовать алюминиевую фольгу для пайки?
Нет, алюминиевую фольгу нельзя использовать для пайки . Из-за алюминиевой фольги припой не будет прилипать к металлу, и соединение не будет прочным.
Может ли изолента загореться?
Да, изолента может загореться . Под воздействием пламени или источника тепла клей на ленте может начать гореть, что может привести к воспламенению ленты.
Подходит ли клейкая лента для электрических проводов?
Изоляционная лента не подходит для электрических проводов .
Он не является хорошим изолятором и может фактически создать опасность пожара.
Является ли термоклеевой стержень токопроводящим?
Нет, стержни горячего клея не проводят ток . Они изготовлены из термопластичной смолы и заполнены металлическим сплавом, который проводит тепло, но не электричество. Это делает их идеальными для склеивания материалов, которые необходимо нагреть, таких как ткань, бумага и пластик.
Можно ли использовать медную проволоку для пайки?
Да, для пайки можно использовать медную проволоку . Фактически, медная проволока используется для пайки, потому что она хорошо проводит тепло.
Является ли JB Weld проводником электричества?
JB Weld представляет собой двухкомпонентную эпоксидную смолу, не проводящую электричество . Может использоваться для ремонта электрооборудования и проводки.
Является ли силикон электропроводным?
Да, силикон является электропроводным .
