Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь.

А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

  • Если у вас длинный коридор или есть затемненные повороты в проходе.

  • В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

  • В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

  • На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

  • Для монтажа переключателя используют трехжильный провод.

  • Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

  • Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике.

Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

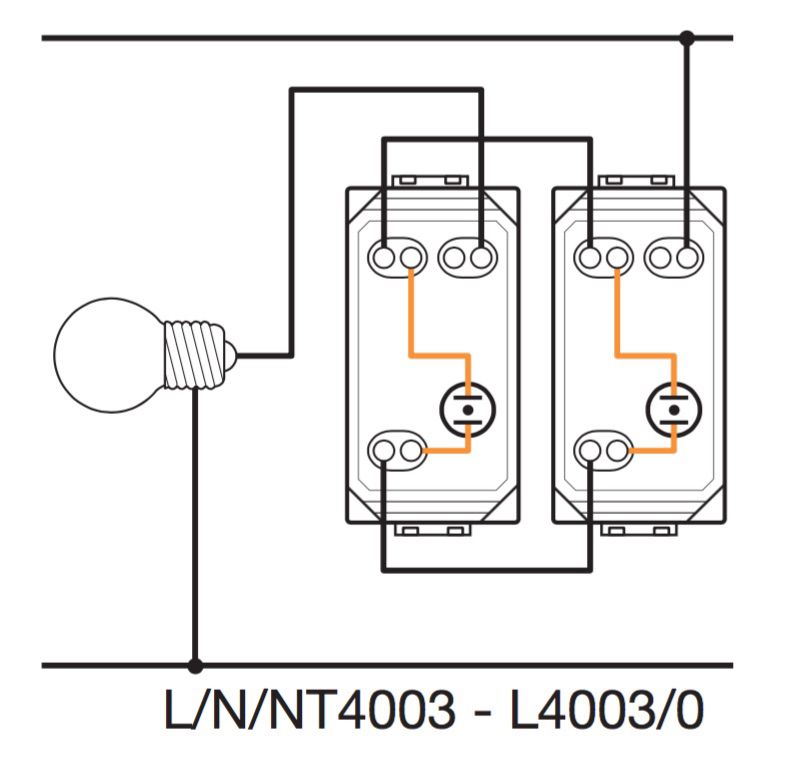

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

  • Белый или серый  — фаза — жила, по которой ток движется к светильнику.

  • Синий — ноль — провод с обратным движением тока.

  • Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

  • Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

  • Соедините заземляющие жилы.

  • Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

  • Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

  • Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

  • Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

  • Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

  • Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

  • Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством.

Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие.

Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

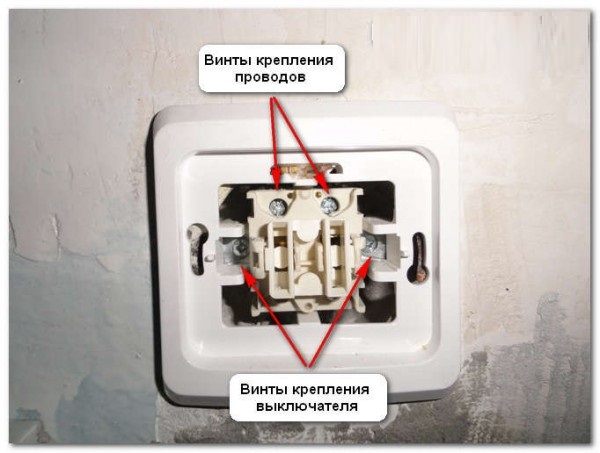

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

3 схемы подключения бра — выбирай любую.

С выключателем на цепочке, шнурке, с одной и двумя лампами.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Схема №1

Подключение бра с цепочкой и одной лампочкой.

Схема №2

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

Схема №3

Подключение бра от ближайшей розетки с выключателем на проводе.

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Установка выключателя-цепочки в бра

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

  • 2 – с выключателя
  • 2 – выходят из самого бра
  • 2 – торчат из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.

Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Схема подключения проходного выключателя: Инструкция +Видео

Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как выбрать и определиться с покупкой, стоит все-таки узнать – что такое проходной выключатель, для чего он требуется и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа требуется для того, чтобы управлять лишь одной линией или контуром  для освещения из разных точек, которые расположены в нескольких частях квартиры или коттеджа. Получается, что одним выключателем при входе в коридор или комнату вы будут включать освещение, а другим, расположенным в ином месте, то же самое освещение сможете выключить.

Обычно подобное часто практикуется в спальной комнате, когда человек заходит в спальню и включает свет возле двери. Далее можно прилечь и у изголовья или тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом этапе, поднимитесь по лестнице и сможете отключить свет со второго этажа.

Общие сведения

Подбор, конструкции и отличия выключателей проходного типа

Перед тем, как собирать подобную схему для управления, требуется обратить внимание на такие моменты:

  1. Для монтажных работ проходного типа выключателя требуется трехжильный кабель – NYМ 3*1. 5 мм2 или ВВГнг-Ls 3*1.5 мм2.
  2. Не старайтесь собрать такую схему на выключателях обычного типа.

Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.

Обратите внимание, что проходной вариант лучше именовать не элементом для выключения, а переключателем, потому что конкретно он переключает электрическую цепь с одного работающего контакта на второй.

По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато  со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.

У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов. При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет.  При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет.

Подробности вопроса

Подключение переключателя

В первую очередь требуется правильно подключать сам выключатель в подрозетнике, и для этого стоит снять клавишу, а кроме них еще и рамки накладного типа. В разобранном виде вы сразу заметите три клеммы для контактов. Самой главной задачей является найти из них общую. На высококачественных изделиях с внутернней стороны обязательно есть схема, и если вы разбираетесь в этом, то сможете с легкостью сориентироваться по ней. Если же вы приобрели бюджетную модель, или любая электрическая схема является для вас еще тем дремучим лесом, то на помощь придет обычный тестер китайского происхождения в режиме прозвонки цепи (можно использовать даже индикаторную отвертку на батарейке).

При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.

Схема подключения выключателя проходного типа в распределительной коробке

Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:

  • Питание с автомата освещения распределительного щита.
  • Кабель на первый переключатель и на второй.
  • Кабель на люстру или другой осветительный прибор.

При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.

Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться. На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.

А теперь отметьте себе основные правила, которые стоит для себя запомнить:

  • Фаза с автомата должна идти на общий проводник переключателя №1.
  • Эта же фаза должна выходить с общего проводника второго выключателя на осветительный прибор.
  • Остальные два проводника вспомогательного типа следует соединить между собой в распределительной коробке.
  • Земля и ноль должны подаваться напрямую без выключателей сразу на лампы.

Теперь стоит поговорить об управлении освещением при помощи новых выключателей.

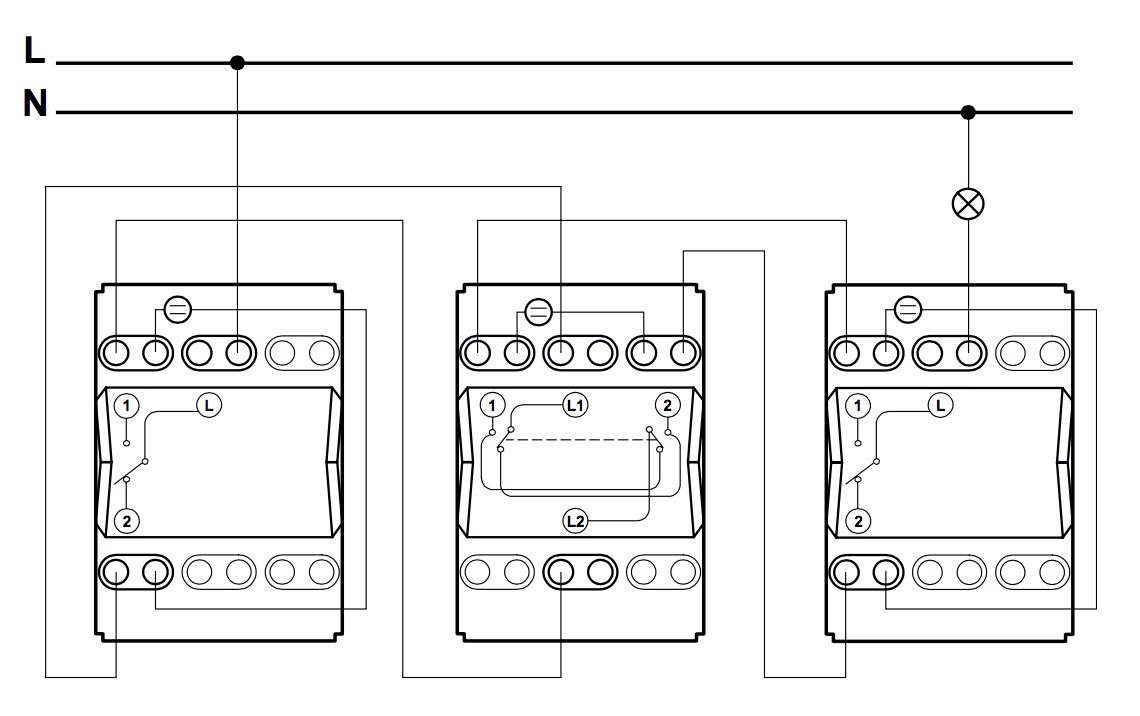

Перекидные выключатели – управление с трех/четырех мест

Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.

Естественно, что не нужно запихивать сам перекидной провод в распаечную коробку, хватит и того, что вы заведете туда концы от четырехжильного кабеля. А сам выключатель следует разместить в любом удобно для вас месте – возле кровати, в середине коридора и прочее. Свет можно переключать и выключать со всех точек. Главным достоинством системы является то, что вы можете изменять ее до бесконечности и добавлять сколько угодно выключателей перекидного типа. Проходных будет всего два (в конце и начале), а в промежутке между ними будет хоть 13 перекидных.

Полезные сведения

Ошибки при подключении

При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно  работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.

Еще может быть и такой вариант, что новый переключатель совсем не  проходной. Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.

Недостатки

Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение проходного выключателя

Для управления одним источником света из двух и более мест нужны специальные выключатели. Внешне они не отличаются от обычных переключателей, разница заключается в устройстве и способе подключения. Сделать комплексную систему управления освещением можно самостоятельно, но только после детального изучения схем и правил монтажа. Специалисты «Вивателснаб» помогут разобраться в этом вопросе.

Проходной выключатель: описание и области применения

Принцип работы обычного переключателя заключается в прерывании и восстановлении контура электропитания. В выключенном состоянии цепь размыкается, во включенном возобновляется подача электричества. Но подобная схема не будет работать, если нужно организовать управление одним светильником из двух удаленных точек.

В устройстве проходных моделей есть одна точка подключения и два выхода. Т.е. происходит искусственное разделение одной локальной электромагистрали на две зональные. Два таких переключателя подключатся друг к другу по 2-м проводам. Включение осветительного прибора происходит, когда замыкается одна из цепей. При размыкании лампочка выключится.

Такой тип прокладки и подключения кабеля может применяться:

  • в длинных коридорах;
  • в спальнях;
  • в проходных комнатах;
  • на лестничных пролетах;
  • на садовых дорожках.

Несмотря на относительную простоту, правильно подключить проходной выключатель без опыта и основ электромонтажных работ проблематично. Поэтому нужно внимательно изучить правила и этапы установки системы.

Что нужно для проведения работ?

К организации монтажных работ нужно подойти максимально ответственно. Первое – составляется перечень расходных материалов. Рекомендуется брать их с небольшим запасом, чтобы в случае повреждения или обнаружения дефекта можно было оперативно заменить компонент. Инструмент должен быть удобным, безопасным, рассчитан для проведения электромонтажных работ.

Для организации двухстороннего управления освещением нужны такие расходные материалы:

  • два проходных выключателя;
  • два монтажных короба переключателя, для скрытой или наружной установки;
  • коммутационная коробка – 1 шт.;
  • силовой кабель ВВГ 3х15 или NYM 3х1.5 с дополнительной внешней оболочкой, жилы только медные;
  • хомуты или клипсы для крепления кабеля, количество зависит от длины магистрали;
  • соединительные клеммы – минимум 7 шт. ;
  • осветительный прибор.

Для установки потребуются следующие монтажные инструменты и комплектующие:

  • шлицевая и крестовая отвертки;
  • плоскогубцы;
  • индикатор напряжения, лучше мультиметр;
  • штроборез или угловая шлифовальная машина (болгарка) со специальной насадкой;
  • защитные перчатки электрика, например – КВТ С-31.

Все инструменты в местах захвата должны быть изолированы. Если планируется формирование штроб, обязательно нужны защитные очки и беруши, либо противошумные наушники.

Базовые правила безопасности и выбор места монтажа

Основной регламент выполнения электротехнических работ описан в своде правил СП 256.1325800.2016. Дополнительно нужно учитывать правила устройства электроустановок (ПУЭ) и пожарные нормы. Отдельно анализируют качество расходных материалов. Базовые требования к кабельной продукции изложены в ГОСТ- 1565-2012.

Условия расположения элементов электросети:

  • от распределительного щитка должно идти минимум три отдельные линии: для освещения, на розетки и для варочной поверхности, духового шкафа;
  • расположение кабеля только вертикальное или горизонтальное, диагональный монтаж запрещен;
  • если планируется скрытая установка в штробы, провод должен быть с дополнительным защитным кожухом;
  • штробы делаются по несгораемым конструкциям, запрещено штробление несущих стен;
  • коммутационная коробка располагается у потолка;
  • высота монтажа выключателей от 1,5 м;
  • свободный доступ к переключателям при открытой двери, предметы интерьера не должны препятствовать управлению освещением;
  • минимальное расстояние переключателей от батарей отопления, газовых плит и котлов теплоснабжения – 1 м;
  • для ответвления и соединения проводов нужно использовать специальные короба.

Самостоятельные электромонтажные работы по подключению проходных переключателей и точек освещения начинаются с составления схемы. Она чертится на плане помещения, где указываются точки расположения светильников, элементов управления, места прокладки электропроводки и подключение ее к распределительному щиту. Затем выполняется разметка на стене.

Глубина штробления для кабеля 3х1,5 до 15 мм, ширина – до 10 мм. Расстояние между точками крепления провода при горизонтальной проводке не менее 500 мм, для вертикальной – до 1000 мм. При прокладке кабеля нужно оставлять технологические концы от 10 см и более. Они нужны для соединения элементов. Независимо от факта подключения проводов к распределительному щиту окончания кабеля должны быть изолированы.

Схема подключения переходных выключателей

После штробирования делается монтаж коммутационного короба и элементов установки переключателей. Затем прокладывается кабель с учетом требований к расстоянию между точками крепления. Технологические концы должны быть заведены во все короба. Ни в коем случае нельзя заделывать штробы до окончания монтажных работ и проверки всей системы.

По завершению подготовительного этапа от центрального щита или распределительной коробки должен проходить кабель к коммутационному коробу. От него прокладываются следующие провода:

  • один к осветительному прибору;
  • по три к каждому проходному выключателю.

К автоматическим предохранителям электрощита или к колодкам в распределительной коробке подключается кабель от коммутационного короба – ноль (желто-зеленый), фаза (черный, белый, красный, коричневый) и заземление (синий). Проверяется надежность соединения, отсутствие открытых мест в токопроводящих жилах.

Следующий этап самый важный, нужно правильно соединить провода от переключателей и осветителя. Делать это рекомендуется по следующей схеме.

  1. Подключить жилы от светильника – ноль и заземление.
  2. Соединить вход (фазу) от первого переключателя (маркировка L) с «+» провода, идущего от электрощита (распределительной коробки).
  3. Подсоединить два выхода каждого переключателя (маркировки L1 и L2) с кабелем и подключить их друг к другу в коммутационной коробке. Всего в коробе должно быть 2 соединения выключателей между собой.
  4. Подключить входной провод от второго переключателя к светильнику.

Все жилы, проходящие через переключатели, должны быть фазой с оплеткой черного, белого, красного, коричневого цвета. Подключение к проводам другого цвета не повлияет на работу системы, но может привести к путанице во время соединения в коммутационном узле.

С помощью мультиметра проверяется правильность соединений. Нужно «прозвонить» каждую магистраль, свериться с составленной схемой. Важно, чтобы фаза проходила через переключатели, а не подавалась на светильник.

Затем выполняется окончательная установка выключателей. Вместо основного светильника можно подсоединить проверочный патрон с лампой. После подключения следует несколько раз включить и выключить свет из двух точек. Если все работает нормально, еще раз проверяется целостность установленных кабелей, отсутствие оголенных проводов.

Монтаж осветительного прибора делается по следующей схеме: сначала устанавливают кронштейны крепления, затем подключают светильник к электросети. Во время выполнения последнего действия рекомендуется снять защитную прозрачную панель, если конструкцией предусмотрена возможность ее монтажа на установленный осветительный прибор.

Возможные проблемы

Кажется, что составить правильную схему и выполнить работы в соответствии с принятыми нормами не составит труда. Но отсутствие необходимой базы знаний и практики может стать причиной появления трудностей.

Консультанты «Вивателснаб» подготовили ответы на самые частые вопросы:

  • Возможно ли подключение нескольких светильников к одной паре переключателей? Можно, но только для параллельного соединения источников света.
  • Как установить дополнительные точки включения/выключения света? Для этого понадобится перекрестный выключатель, в конструкции которого предусмотрено по паре входов и выходов.
  • Как сделать управление двумя светильниками с возможностью включения каждого из них? Для этого понадобятся двойные проходные переключатели. Возрастет количество промежуточных цепей между выключателями – с двух до четырех.

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

    • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

    • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Стандартная проводка однополюсного переключателя света

    Самый простой и наиболее распространенный переключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный переключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включает свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

    Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи.Один черный провод идет от источника питания, а другой идет к свету (ам).

    Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подключается к зеленому винту заземления на переключателе.

    Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

    Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

    Однополюсный выключатель света управляет освещением из одного места. Leviton

    При подключении переключателей этот тип кабеля может использоваться в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

    Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические коды могут отличаться в зависимости от этой практики. Схема соединений стандартного однополюсного переключателя

    Схемы подключения однополюсного переключателя

    Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

    Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

    Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

    Диммерный переключатель подключается так же, как однополюсный переключатель. На этом рисунке вы можете видеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу осветительной арматуры, который в данном случае , представляет собой белый провод, обмотанный черной изолентой.Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

    Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

    О Доне Вандерворте

    Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий для Сансет Букс, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

    Подключение двухпозиционного переключателя

    Как подключить двухпозиционный переключатель. Подключить двухпозиционный переключатель так же просто, как и в случае с основной домашней проводкой. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

    Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей.Это также должно помочь понять функции каждого типа переключателя.

    При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.)

    Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

    Черный провод = питание или провод под напряжением
    Белый провод = нейтраль
    Голая медь = заземление

    При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (провод под напряжением) для включения и выключения Загрузка.Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

    На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т. д..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

    Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

    Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

    Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке. Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

    Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее базовое представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

    Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

    Базовая двусторонняя цепь — питание на коммутаторе

    Базовая двусторонняя цепь — питание на световом индикаторе

    Питание на коммутаторе — с 2 лампами в серии

    Подача питания на свет — с 2 двухпозиционными переключателями и 2 световыми приборами

    Питание на свету — с двухпозиционным переключателем и розеткой

    Электропитание на выключателе / ​​розетке — с подсветкой


    Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

    Как подключить выключатель света

    Фото: shutterstock.com

    Несмотря на то, что подключить выключатель света несложно, для безопасного выполнения работы необходимо иметь базовые знания о домашней электросети. Если вы никогда раньше не работали с электропроводкой, наймите электрика и попросите взглянуть ему через плечо. Изучив процедуру, вы обнаружите, что подключение переключателя света занимает не более 10 минут.Никаких дополнительных инструментов не требуется, и шаги идентичны, заменяете ли вы поврежденный переключатель или меняете местами при обновлении (например, диммер).

    Инструменты и материалы

    Шаг 1

    Очень важно правильно выполнить этот первый шаг; пропуск этой части или неправильное выполнение может быть фатальным! Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы собираетесь работать, не подается питание. Это означает, что нужно подойти к коробке выключателя и выключить выключатель, который управляет выключателем, который вы собираетесь заменить.

    Шаг 2

    После того, как вы убедитесь, что питание было отключено на этот конкретный переключатель, отвинтите пластину переключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем открутите старый переключатель от стены (здесь, плоский- винты с головкой и крестообразным шлицем одинаково распространены). Осторожно вытащите старый выключатель, но пока оставьте провода подключенными.

    Шаг 3

    Обратите внимание на расположение проводов. Вы должны увидеть два черных провода, каждый из которых подключается к другому винту с правой стороны переключателя.Это так называемые клеммные винты. Вы также должны увидеть зеленый провод, называемый заземляющим проводом, который крепится к винту в нижней левой части переключателя света.

    Шаг 4

    Ослабьте винты, удерживающие провода клемм на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы открутить туго натянутую катушку. Таким же образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены; если это облегчит вашу работу, отогните свисающие провода в сторону.

    Фото: shutterstock.com

    Шаг 5

    Осмотрите концы проводов на предмет износа. Отрежьте поврежденные части с помощью универсального инструмента или кусачков для проволоки. Не забудьте оставить около полдюйма проволоки на каждой длине. Поскольку электрические провода со временем подвергаются нагрузкам и могут ослабнуть при использовании, вы должны убедиться, что при повторном подключении проводов к заменяемому переключателю любая часть провода, контактирующая с винтами, не повреждена.

    Шаг 6

    С помощью многофункционального инструмента или плоскогубцев согните каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном переключателе света.

    Шаг 7

    Теперь прикрепите загнутые концы проводов к новому переключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, заземление, к винту слева.Вы можете обнаружить, что острогубцы, хотя и не являются необходимыми, могут помочь удерживать проволоку на месте при затягивании каждого винта.

    Шаг 8

    Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, прикрутите выключатель обратно в стену, замените пластину выключателя и снова включите автоматический выключатель. Вот и все — готово. А теперь пусть светит свет!

    Как подключить переключатели последовательно?

    Как последовательно соединить два переключателя для управления одной нагрузкой?

    В сегодняшнем базовом руководстве по установке домашней электропроводки мы изучим , как подключать и соединять два переключателя серии для управления и управления одной световой точкой.

    В большинстве случаев это не предлагаемый метод последовательного подключения односторонних переключателей, поскольку при установке общей электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять отдельной нагрузкой из двух мест, в то время как оба переключателя должны быть включены для работы нагрузки.

    Перед тем, как перейти к деталям, мы рассмотрим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже: Конструкция и работа одностороннего однополюсного однополюсного переключателя

    Ниже приведен простой шаг Пошаговое руководство со схемой и схемой подключения, которое показывает , как последовательно подключать однонаправленные переключатели?

    Требования:

    • Односторонние переключатели (SPST = однополюсный однополюсный) x 2 шт.
    • Лампа (лампочка) x 1 шт.
    • Короткие отрезки кабелей x 4 шт. :

      Подключите два односторонних переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже.Имейте в виду, что оба переключателя S 1 и S 2 должны быть замкнуты, чтобы замкнуть цепь.

      Если к электрическому устройству последовательно подключено несколько переключателей, то есть световая точка, все они должны быть в положении ВКЛ, чтобы нагрузка работала. Если один из переключателей разомкнут, цепь не будет работать.

      Как подключить переключатели последовательно?

      Цепь завершится, только если оба переключателя находятся в положении ВКЛ. Другими словами, если один из переключателей разомкнут или находится в положении ВЫКЛ, лампочка не будет гореть.То же самое и с другими нагрузками, которые подключены последовательно для управления двумя односторонними переключателями.

      Ниже показаны различные положения односторонних переключателей и световой точки при последовательном подключении.

      Щелкните изображение, чтобы увеличить

      Последовательные переключатели Различные положения переключателей и лампочки

      Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики и логического элемента, приведенной ниже.

      Переключатель 1 Переключатель 2 Положение лампы
      0 = ВЫКЛ. 0 = ВЫКЛ. 1 = ВКЛ 0 = ВКЛ
      1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
      1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

      В простой Словом, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет гореть.С другой стороны, если один из переключателей находится в положении ВЫКЛ, ток не будет течь в цепи, так как цепь ведет себя как разомкнутая цепь, поэтому лампа не будет светиться. Независимо от того, что все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

      Полезно знать:

      • Переключатели и предохранители должны быть подключены через линию (под напряжением).
      • Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
      • Для такого типа подключения проводки требуется меньше проводов и кабелей.
      • Это не самый надежный и удобный способ подключения.
      • Используйте это электрическое соединение только тогда и только тогда, когда это необходимо.

      Предупреждение:

      • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
      • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
      • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
      • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
      • Прочтите все инструкции и предупреждения и строго следуйте им.
      • Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения в электрические соединения.
      • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

      Соответствующие руководства по монтажу электропроводки:

      Как подключить выключатель света — очень просто

      Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется менять выключатель света много раз, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

      Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже.Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

      Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

      Инструменты, необходимые для подключения выключателя света
      • Плоскогубцы
      • Инструмент для зачистки проводов
      • Отвертка с головкой Philips
      • Гайка для проволоки
      • Лента электрическая

      Базовые знания о том, как подключить выключатель света
      • Черный провод — это горячий провод или провод нагрузки
      • Белый провод — Это нейтральный провод
      • Голый медный (зеленый) провод — это ваш заземляющий провод
      • Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

      Важно — Если вы заменяете существующий коммутатор, убедитесь, что вы не понимаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

      Зачистка проводов

      Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

      Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

      Как подключить стандартный однополюсный выключатель света

      Стандартный однополюсный выключатель света требует, чтобы вы просто прикрепили к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам.Выключатель служит для отключения питания от выключателя света.

      Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

      Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

      Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

      Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

      Как подключить трехсторонний выключатель света

      Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Для подключения переключателей к специальному винту или входу на переключателе, который специально отмечен для этой цели, потребуется дополнительный провод (часто красный).

      Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

      Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

      .

      Главный провод, который будет идти от одного переключателя к другому, должен состоять всего из 4 проводов (черный, белый, земля и красный).

      Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

      Вот наше видео о том, как подключить трехпозиционный выключатель света

      Гайка для проволоки

      Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места внутри вашей распределительной коробки.

      Вы можете купить эти недорогие, но эффективные гайки для проволоки здесь, на Amazon .

      Заключение — Как подключить выключатель света

      Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он требует лишь небольшого исследования и терпения. Если у вас есть какие-либо вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

      Связанные вопросы

      Нужен ли мне электрик для установки выключателя света?
      Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

      Имеет ли значение, какой провод идет к выключателю света?
      Важно правильно подключить выключатель света и в соответствии с его инструкциями. Если вы не подключите переключатель правильно, это может привести к серьезному повреждению переключателя или приспособления и даже вызвать пожар.

      Подключается ли горячий провод к выключателю света?
      Горячий провод подключается к выключателю света, а белый нейтральный провод — нет.Есть некоторые установки выключателя света, у которых также есть нейтральный провод, идущий к выключателю.

      Трудно установить 4-позиционный переключатель света?
      Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.

      Статьи по теме

      50 самых популярных вопросов по освещению

      Как правильно выбрать лампочку

      Сколько розеток в цепи на 20 А?

      Электрические схемы переключателя света

      — помощь своими руками.com

      По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

      Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

      Подключение контура переключателя

      Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

      Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

      Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

      Подключение однополюсного переключателя света

      Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится на переключателе, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к одной клемме переключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему выводу.

      Подключение двух переключателей для двух фонарей

      Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

      Схема подключения нескольких источников света

      На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

      Схема подключения переключателя диммера

      Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора.

      Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.

      Подключение переключателя к розетке

      Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

      Схема подключения

      для раздельной розетки

      На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться целой.

      Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединен с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

      На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

      Подключение переключаемой розетки с двойным разделением каналов

      В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

      Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

      Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

      От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

      На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.

      Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.

      Подключение к трехпозиционной розетке

      На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

      Между выключателями и розеткой проложен трехжильный кабель.Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячей клемме розетки и к общей клемме SW2 на другом конце.

      Электропроводка для розетки и комбинированного переключателя

      Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

      На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

      Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

      Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

      Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.

      Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства.

      Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

      Еще подобное на Do-It-Yourself-Help.com

      Электропроводка 3-позиционного переключателя 101

      3- Схема подключения трехпозиционного переключателя

      к светильнику

      Напряжение сети поступает в розетку светильника.

      Больше не допускается после NEC 2011 (если в распределительных коробках нет нейтрального провода)


      Схема подключения 3- позиционного переключателя

      Светильник между переключателями

      Напряжение сети поступает в первую 3-позиционную розетку выключателя , светильник расположен между распределительными коробками. Запрещено после NEC 2011 года (если в распределительных коробках отсутствует нейтральный провод)

      Цвета проводов 3- позиционного переключателя

      Не существует стандарта для цветов проводов ходовых переключателей 3- .Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

      При использовании кабеля NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

      При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета. На 2-й схеме ниже синие провода используются для путешественников.

      Типовая схема подключения 3- позиционного переключателя , кабель NM

      На 1-й схеме ниже 2- проводный кабель проводов NM подает питание от панели к первой распределительной коробке.Черный (линейный) провод подключается к общей клемме первого 3- позиционного переключателя . Проволока 3- NM соединяет вместе контактные зажимы первого и второго 3- -позиционного переключателя. Дорожные провода взаимозаменяемы на каждом переключателе.

      Общая клемма второго переключателя на 3 положения подключается к осветительной арматуре (ам).

      Белые нейтральные провода соединены вместе в каждой распределительной коробке.

      Диаграммы, представленные на этой странице, упрощены для наглядности.В электрические розеточные коробки может входить и выходить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.

      При обычном подключении напряжение сети поступает на первую 3-позиционную распределительную коробку

      Схема подключения 3- позиционного переключателя

      , кабелепровод

      Типовая схема подключения трехпозиционного переключателя

      , кабель NM

      Черный общий провод обычно наматывается вокруг двух бегущих проводов на трехпозиционном переключателе .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
