Соединение ПНД труб. Как соединить трубы?
Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.
Способы соединения ПНД труб
Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.
Неразъемная стыковка ПНД труб
Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга.
Существуют два вида соединения труб ПНД с применением сварки.
Сварка электромуфтами
Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.
Процесс пайки состоит из следующих действий:
- два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
- заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.
На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.
Стыковка контактной сваркой
Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.
Выполняется соединение контактной сваркой по следующему принципу:
- в зажимах станка фиксируют две заготовки одинакового диаметра;
- после центровки труб приступают к нагреву их концов до начала плавления пластика;
- паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.
После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.
Разъемная стыковка ПНД труб
В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка.
Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.
Соединение труб фитингами
Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:
- компрессионные — для стыковки заготовок одинакового диаметра;
- редукционные — для стыковки заготовок разного диаметра.
Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе.
Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.
Соединение труб ПНД фланцами
Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:
- компрессионный фланец предназначен для фиксации на трубе ПНД;
- монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.
Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.
*Для соединения ПНД 160 мм без сварки, используйте фланцы.
Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.
Пластиковые трубы для водопровода — виды, плюсы и минусы
Читатели «Школы мастера» знают практически всё о металлических трубах, резьбовых соединениях и способах их уплотнения. Но незаслуженно забытым остался еще один популярный материал, применяемый во множестве российских квартир и домов.
Речь идет о пластиковых трубах отопления, водопровода и канализации, которые устанавливаются на стадии строительства или во время ремонта. Разберем виды полимеров, их особенности, сферу применения, плюсы и минусы.
Разновидности пластиковых труб
«Пластик» — термин собирательный, под ним подразумевают десятки видов синтетических материалов, получаемых преимущественно из нефтепродуктов. Мы остановимся на основных.
— Полиэтилен.
Наиболее распространенный вид полимеров, окружающий нас повсеместно — от собственной ванной до, увы, мировых океанов.
Выделяют полиэтилен высокой и низкой плотности, они соответствуют аббревиатурам ПВД и ПНД. Разница в технологии изготовления и молекулярной структуре полимеров — ПВД имеет линейную, малоразветвленную цепь, а ПНД отличается высокой степенью бокового разветвления.
Строение обуславливает эксплуатационные свойства материалов.
— Трубы из ПВД достаточно прочны, но при этом пластичны. Это позволяет им выдерживать механические нагрузки без нарушения целостности. Применяются для жидких сред.
Как пример использования — скважины на дачах и в частных домах. Грунт имеет свойство смещаться под воздействием оттепелей и заморозков. Более жесткий материал в таких условиях треснет, но трубы из ПВД спокойно переносят как давление воды изнутри, так и воздействие грунта снаружи.
Еще ПВД — легкий материал, это преимущество при транспортировке, разгрузке и монтаже
— Трубы из ПНД имеют более жесткие и твердые стенки, высокую стойкость к химически активным веществам. Но при этом они более ломкие.
Помимо жидких сред, их используют для транспортировки газа.
У большинства видов полиэтилена есть определенные нюансы использования. Во-первых, его не прокладывают снаружи, поскольку материал со временем разрушается от ультрафиолета. Во-вторых, они не предназначены для высоких температур транспортируемой среды, то есть в системах отопления не используются.
Назначение труб из полиэтилена можно понять по маркировке:
— Синие полосы — питьевое и техническое водоснабжение.
— Желтые полосы — газовые магистрали.
— Без маркировки — технические безнапорные трубы, в качестве короба для электрокабелей.
— Сшитый полиэтилен. Этот материал сложнее в производстве и имеет лучшие характеристики. Изготавливается методом прошивки молекул полиэтилена пероксидом или ионизирующим излучением. Маркировка — РЕ-Х.
Сшитый полиэтилен хорош своей стойкостью к температурам. Материал выдерживает до 95 °С на протяжении десятков лет. Поэтому сшитый полиэтилен используют для теплых полов, горячего водоснабжения, систем отопления частного дома.
Также к плюсам относят прочность, эластичность и восстановление формы после механической деформации. Номинальное давление в трубах заявлено в пределах от 0,8 до 2,5 МПа, диаметр в большинстве случаев — от 10 до 110 мм.
Трубы из сшитого полиэтилена монтируются как с разъемными соединениями на тройниках и ниппелях, так и с неразъемными — на муфтах и фитингах.
Именно эта разновидность занимает львиную долю производства полиэтилена. Мировые имена — Rehau, Uponor и WIrsbo.
— Полипропилен.
Честное второе место по популярности. Также изготавливается из нефтепродуктов или газов путем крекинга. Полипропиленовые трубы выдерживают давление до 20 Бар, устойчивы к коррозии (это же пластик), на них не образуются отложения.
Однако теплостойкость не слишком высока, его не применяют в паропроводах, при монтаже отопительных систем. Исключение составляют полипропилены, изготовленные с добавлением специальных материалов. Для холодного же водоснабжения полипропилен подходит прекрасно — недорогая и надежная труба.

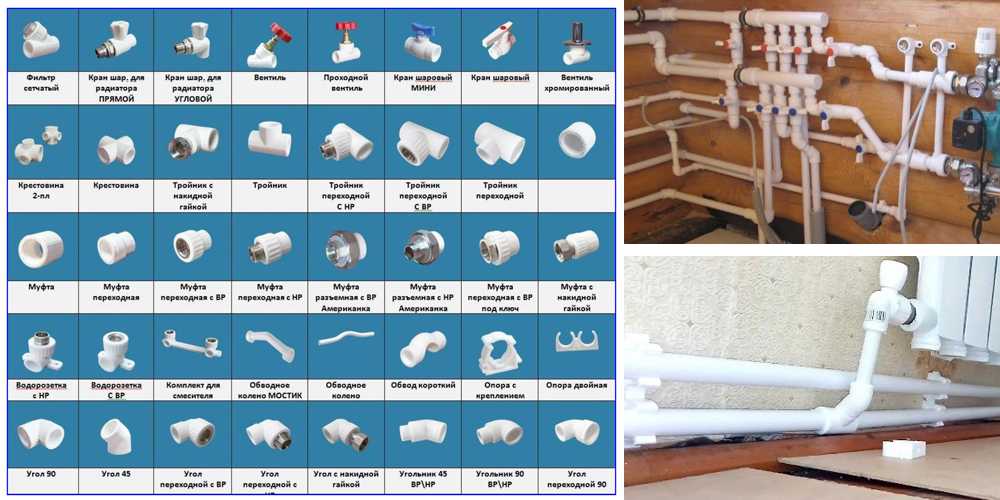

Из-за высокой жесткости материала монтаж идет в неразъемном варианте — либо с фитингами и муфтами, либо диффузионной сваркой. Полипропиленовые трубы можно соединить с металлическими, для этого используют специальные фитинги с латунными деталями.
При изготовлении трубы может быть добавлено армирование алюминиевой фольгой, тогда вы увидите маркировку PPR.
Такое решение позволяет снизить тепловое расширение, то есть труба не раздувается от температуры и внутреннего давления. На рынке встречается и армирование стекловолокном.
Также при монтаже рекомендуют устанавливать клипсы или кронштейны через каждые 1,5-2 метра, чтобы избежать прогиба. Материал жесткий, из-за провиса может нарушиться целостность.
— Поливинилхлорид.
Это первый пластик, запущенный в массовое производство еще в конце 19 века. Изготавливается методом полимеризации винилхлорида. Несмотря на солидный возраст, находит массовое применение и сейчас.
ПВХ устойчив к кислотам, нетоксичен, биологически инертен. Важное отличие от большинства пластиков — пожаробезопасность. Температура возгорания у ПВХ значительно выше, чем у аналогов. При этом он не горит в привычном смысле слова, а плавится без эффекта «горящих капель», служащих причиной распространения огня. При исчезновении источника огня ПВХ самозатухает.
Оптимальная сфера использования этих труб — канализация и дренаж.
Все, опять-таки, упирается в теплостойкость, а также в то, что ПВХ считается достаточно хрупким пластиком, чтобы ставить его на напорные системы под давлением. Диапазона от 0 до +65 °C недостаточно для систем отопления и горячей воды.
Справедливости ради, есть хлорированные версии, которые можно использовать, так как они выдерживают до + 95 °C.
Низкие температуры также неласково обходятся с поливинилхлоридом, при -15 °C может и разорвать. Поэтому в грунт ПВХ кладут с утеплением.
Отменные противопожарные свойства сделали материал популярным в электротехнических работах — трубы выступают изолятором и камерой безопасности для проводов.
Однако ПВХ считается достаточно хрупким пластиком, чтобы ставить его на напорные системы.
Монтируются ПВХ-трубы спайкой — обычной горячей или холодной, а также с использованием высокомолекулярного клея.
Плюсы и минусы пластиковых труб
Подведем небольшие итоги. Характеристики взяты по сравнению со стандартными металлическими трубами.
К преимуществам относятся:
— Стойкость к коррозии. Этот бич водопроводов практически не властен над полимерами.
— Длительность эксплуатации. Некоторые производители указывают и 100 лет. По понятным причинам, проверить это заявление пока невозможно. Однако очень многие пластики уже подтвердили свою стойкость по просшествию нескольких десятилетий.
— Отсутствие отложений на стенках. Как следствие — высокое качество воды.
— Малый вес. Параметр скорее важен для тех, кто эти трубы укладывает на постоянной основе.
— Эластичность. Если теплоноситель замерзнет в трубе, то в большинстве случаев не разорвет, а растянет ее. Весной материал вернет изначальную форму.
— Эстетичный внешний вид надолго. Особенно по сравнению с многократно крашенными или попросту ржавыми металлическими трубами. При желании, этим трубам тоже можно придать другой вид с помощью красок.
— Простое соединение – большинство стыков герметизируются путем сварки, а также полимерных нитей и герметизацией профессиональной пастой и льном.
ؙ— Ценовая доступность.
К недостатком относятся:
— Много видов полимеров разрушаются от ультрафиолета.
— Далеко не весь пластик подходит для высоких температур, большинство сортов не подходят.
— Высокое температурное расширение. То, что было плюсом в предыдущем пункте. Если труба деформируется выше критического предела, то не вернет себе изначальную форму. Это не значит, что она разрушится, но внешний вид пострадает.
— Большое количество стыков и соединений. Трубы выпускают достаточно маленькими отрезами (2-4 метра), поэтому монтаж потребует больше сил.
Однако стоит помнить, что существуют сотни разновидностей полимеров с различными характеристиками. И если задаться целью, наверняка можно найти подходящие трубы под свой проект.
Склеивание труб ПВХ? Соблюдайте эти 7 правил и запретов
Фото: istockphoto.com
Трубы из поливинилхлорида, обычно называемого ПВХ, используются в различных жилых помещениях, от сантехнических систем до множества крутых поделок (например, DIY).
стеллажи, органайзеры и даже мебель). Для соединения трубы с фитингом требуется грунтовка и клей специального состава — не обычный клей, а химический растворитель, который плавит поверхность ПВХ, а затем быстро затвердевает, чтобы сплавить детали вместе. В результате получается воздухонепроницаемое, герметичное соединение, похожее на то, что вы получаете при сварке металла.
Процесс включает в себя нанесение грунтовки на внешнюю сторону трубы и внутреннюю часть фитинга, которая очищает и подготавливает ПВХ. Примерно через 10 секунд вы затем наносите цемент на те же участки, затем плотно вставляете трубу в фитинг и даете цементу затвердеть.
Как бы просто это ни звучало, склеивание трубы из ПВХ легко испортить, а если вы допустили ошибку, пути назад уже не будет — придется резать трубу и начинать заново. Так что прислушайтесь к этому списку того, что можно и чего нельзя делать, чтобы обеспечить успех ваших проектов из ПВХ.
НЕ используйте неправильный тип цемента.
На рынке представлены различные виды цемента (и грунтовки), предназначенные для различных типов пластиковых труб. Внимательно читайте этикетки и обязательно выбирайте цемент, специально предназначенный для ПВХ. Имейте в виду, что один тип клея для труб, который вы можете увидеть на полке, предназначен для труб из ХПВХ (хлорированного поливинилхлорида), который похож по названию, но , а не является приемлемой заменой. К популярным производителям ПВХ-цемента относятся Weld-On (см. Amazon), Oatey (см. Amazon), Gorilla (см. Amazon) и другие.
Фото: istockphoto.com
СДЕЛАЙТЕ примерку всухую.Перед склеиванием труб из ПВХ разложите все отрезки труб и убедитесь, что при соединении они хорошо подходят друг к другу и обрезаются до нужной длины. Затем отметьте и пронумеруйте соединения, если это необходимо, чтобы не склеить неправильные соединения.
НЕ пренебрегайте предупреждениями о безопасности.
Поливинилхлоридная грунтовка и клей грязные при работе, и производители рекомендуют избегать контакта с глазами и кожей. Перед началом работы снимите защитные очки (в идеале с боковыми щитками) и защитные перчатки. Вы можете застелить рабочую поверхность брезентом или полотенцем, чтобы свести к минимуму трудности с очисткой в случае протечек. Клей для труб из ПВХ представляет собой химический растворитель, который может выводить вредные токсины, поэтому обязательно работайте в хорошо проветриваемом помещении.
Фото: istockphoto.com
НЕ ОСТАВЛЯЙТЕ зазубренные края. После того, как вы обрежете трубу из ПВХ с помощью специального инструмента, называемого труборезом для ПВХ (см. пример на Amazon), обязательно сгладьте все заусенцы на краях поверхности разреза с помощью грубой наждачной бумаги или универсального ножа. Оставленные заусенцы могут как улавливать мусор, проходящий по трубам, вызывая засорение, так и снижать эффективность уплотнения.
После нанесения грунтовки у вас есть всего около 10 секунд, прежде чем нужно будет нанести цемент. После этого вы сразу будете вставлять трубу в фитинг. Действуйте быстро при склеивании труб из ПВХ; если цемент начинает сохнуть до того, как вы будете готовы, нанесите его повторно.
Фото: istockphoto.com
Скручивайте для надежной фиксации.Поверните трубу на четверть оборота, вставляя ее в фитинг. Это позволит клею растечься, обеспечивая более плотную посадку. Крепко удерживайте трубу и фитинг вместе не менее 30 секунд; меньше, и труба может выскочить обратно.
НЕОБХОДИМО выждать достаточно времени для отверждения. Удерживая трубу на месте в течение 30 секунд, дайте ей по крайней мере 20 минут, прежде чем обращаться с ней дальше, чтобы цемент мог правильно схватиться. Обратитесь к инструкциям продукта, чтобы узнать, как долго клей должен сохнуть, прежде чем вы сможете использовать его для своего проекта, обычно в течение 24 часов.
Как соединить трубы из ПВХ без фитингов
Недорогие, прочные и простые в работе трубы из ПВХ используются для самых разных целей: от водопровода в домах и коммерческих зданиях до водопроводов для орошения садов и ферм. Эти доступные пластиковые трубы можно использовать даже для изготовления самодельных теплиц и других укрытий, где они служат каркасом для пластиковых покрытий.
Выполнение соединения
При соединении одного отрезка трубы из ПВХ с другим лучше всего соединить их фитингами из ПВХ. Эти фитинги обеспечат надежное и стабильное соединение, что особенно важно, если вы используете трубы для транспортировки воды, например, когда эти трубы используются для капельного орошения. Кроме того, если вам потребуется произвести ремонт или модернизацию вашей системы, вам будет проще отсоединить трубы, если вы соедините их с помощью фитингов.
К сожалению, бывают случаи, когда вы оказываетесь без фурнитуры. Возможно, вы находитесь в отдаленном месте и не можете позволить себе тратить время или деньги на поиск фурнитуры.
Альтернативы фитингам
К счастью, существуют альтернативы использованию фитингов для соединения труб из ПВХ. Тем не менее, как упоминалось ранее, фитинги обычно обеспечивают наиболее надежное и стабильное соединение, поэтому вы должны рассматривать эти идеи только как экстренные или временные меры. Читайте дальше, чтобы узнать, как соединить трубы ПВХ без фитингов.
Самый эффективный способ выполнить соединение без фитингов – это использовать ПВХ-клей, такой как ПВХ-клей . Могут подойти и другие клеи и клеи, но сначала следует прочитать их этикетки, чтобы убедиться, что они предназначены для использования на ПВХ.
Обрезка
Первым шагом в соединении труб является отрезание каждого конца как можно более гладко, ровно и под прямым углом.
Чистый срез поможет обеспечить наилучшее соединение. Вы можете использовать труборезы или труборезы, специально предназначенные для работы с трубами из ПВХ. Если у вас нет одного из этих инструментов под рукой, пила должна работать, если вы будете осторожны. Избегайте использования ножовок, которые имеют тенденцию делать неровные срезы.
После того, как вы сделали ровные разрезы, пришло время для шлифовки. Шлифовка краев поможет обеспечить как можно более плотное прилегание двух труб. Используйте наждачную бумагу с зернистостью 80, чтобы удалить все неровности. После того, как вы отшлифовали, используйте ткань, чтобы вытереть пыль для чистого соединения.
Прежде чем наносить клей или цемент, отметьте каждую трубу, если вы хотите разместить каждую из них в определенной ориентации. Большинство этих клеев высыхают очень быстро, поэтому у вас не будет много времени, чтобы привести их в порядок после того, как вы скрепите их вместе.
Теперь нанесите ровный слой клея или цемента на концы обеих труб.
