Как соединять металлопластиковые трубы?

Металлопластиковые трубопроводы широко применяются для прокладки водопровода и отопления. В том числе их используют при устройстве теплых полов и других систем. К основным их достоинствам можно отнести их быстрый и простой монтаж, который позволяет без значительных усилий и использования сложного оборудования прокладывать трубопроводы необходимой длины или наращивать существующие линии. Для этого нужно знать, как соединять металлопластиковые трубы. Соединяться они могут при помощи специальных элементов двух видов — пресс-фитингов и компрессионных фитингов. Технологию монтажа в обоих случаях можно легко освоить при помощи простых инструкций или примеров на видео.

Как правильно соединять металлопластиковые трубы при помощи пресс-фитингов

Пресс-фитинг представляет собой соединительную деталь, основными элементами которой являются металлический (латунный) штуцер с хвостовиком и обжимная муфта или гильза. Герметичность обеспечивается при помощи уплотнительных колец, которые изготавливаются из EPDM. Чтобы стыковать трубы из металлопластика этими деталями, необходимо использовать ручные или электрические пресс-клещи. Также потребуются прецизионные ножницы, фаскосниматель и калибратор. Перед выполнением монтажа необходимо собрать необходимый комплект фитингов. Чтобы соединить части трубопровода, используются простые муфты. Также могут применяться специальные фитинги, с помощью которых можно выполнять повороты магистрали, соединять участки разного диаметра, подключать к водопроводной системе сантехническое оборудование и т.д.

Порядок работ по монтажу следующий:

1. Отрезается при помощи ножниц отрезок трубы нужной длины.
2. Обрабатывается подключаемый конец трубы. Калибратором придают правильную форму краям трубы и снимают внутреннюю фаску. Также он позволяет проверить внутренний диаметр. Фаскосниматель служит для снятия внешней фаски.
3. Гильзу необходимо снять и тщательно проверить целостность уплотнительных элементов.
   Если при осмотре обнаружен какой-либо дефект, то данный фитинг лучше не использовать.
4. Гильзу следует надеть на трубу. В ней имеется специальное отверстие, которое позволяет контролировать полноту захода. Труба должна быть видна через это отверстие.
5. Хвостовик пресс-фитинга с приложением усилий вставляется до упора в трубу.
6. Обжимают гильзу при помощи пресс-клещей, сводя рукоятки инструмента до упора.

Для проверки качества выполненного соединения необходимо осмотреть муфту, которая должна быть правильной цилиндрической формы. Не разрешается выполнение повторного обжима, если возникли сомнения в качестве работ, поскольку при этом будет нарушена герметичность соединения. В таких случаях необходимо отрезать участок трубы с фитингом и заново выполнить монтаж.

Минусом использования пресс-фитингов является необходимость применения специального инструмента — пресс-клещей. Также нужно учитывать, что выполняемые соединения являются неразборными. Поэтому при необходимости подсоединить дополнительные элементы или удлинить трубопровод, придется демонтировать участок с фитингом. Главным достоинством пресс-фитингов является их высокая надежность. При условии, что монтаж выполнен правильно, узел соединения не требует обслуживания и рассчитан на срок службы до 50 лет. Благодаря этому данные элементы можно применять при прокладке скрытых в стенах или перекрытиях трубопроводов.

Применение компрессионных фитингов

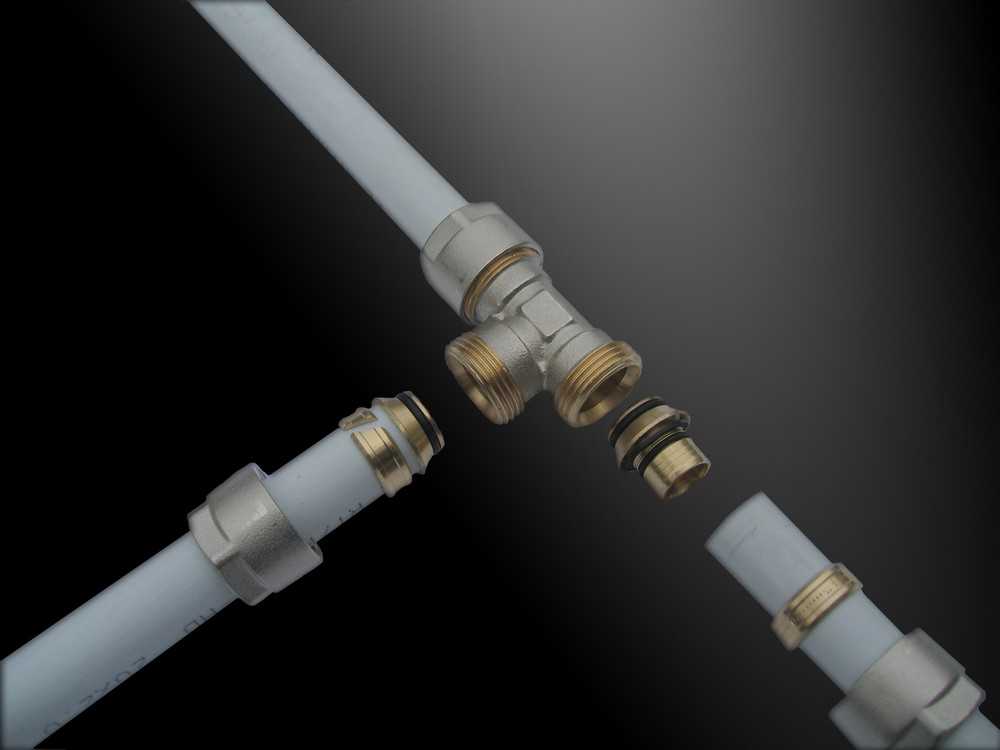

Компрессионный фитинг имеет конструкцию, состоящую из штуцера, изготовленного из латуни, разрезного обжимного кольца, латунной накидной гайки. Герметизация обеспечивается резиновыми уплотнительными кольцами и изоляционной тефлоновой прокладкой. Для выполнения монтажа водопровода или системы отопления с использованием таких элементов

потребуется простой набор инструмента, включающий прецизионные ножницы, калибратор, фаскосниматель и обычный гаечный ключ.

Монтаж выполняется в следующем порядке:

1. Отрезок трубы необходимой длины отрезается ножницами.
2. Калибратором и фаскоснимателем обрабатывается отверстие.
3. На трубу надевается накидная латунная гайка, а после нее — обжимное разрезное кольцо.
4. Конец штуцера вставляют в отверстие трубы до упора. Рекомендуется предварительно смочить резиновые кольца водой, чтобы уменьшить трение.
5. Разрезное кольцо надвигается вплотную к фитингу.
6. Гайка затягивается гаечным ключом. При этом не рекомендуется прилагать избыточное усилие, чтобы не допустить разрушение разрезного кольца.

Монтаж компрессионных фитингов отличается простотой и выполняется без использования специальных инструментов. Выполняемые соединения являются разборными. Это позволяет без проблем нарастить трубопровод или выполнить ремонтные работы. В дальнейшем старый фитинг можно использовать повторно. Недостатком является возможность разгерметизации соединения со временем в связи с ослаблением затяжки. Поэтому может потребоваться периодически подтягивать гайки. В связи с этим компрессионные фитинги нельзя использовать для монтажа скрытых трубопроводов.

Крепление металлопластиковых труб

Независимо от типа используемых соединительных элементов, металлопластиковый трубопровод должен быть хорошо закреплен на поверхности стены или пола. Крепят трубы при помощи специальных клипс. Их предварительно устанавливают по размеченной линии прокладки и монтируют при помощи дюбелей и саморезов. Чтобы предотвратить деформацию трубопровода, его необходимо крепить с шагом расположения клипс не более 1 метра.

Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

Соединение труб фитингами

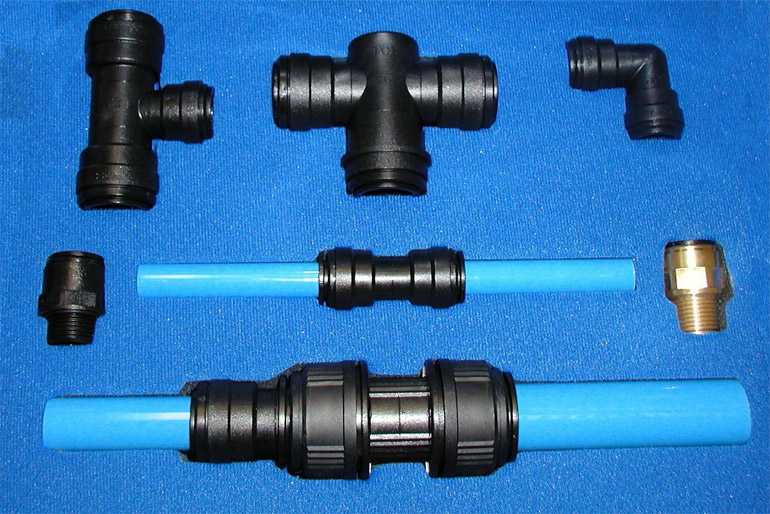

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Соединение трубы ПВХ без клея: возможно ли?

Возможно, в вашем браузере отключен JavaScript.

Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Fittings

Труп

Клапаны

Сантехника

Фильтрация

Электрические принадлежности

Аксуары

Эта запись была опубликована 23 октября 2017 года администратором.



Если вы когда-либо работали с клеем и грунтовкой для труб из ПВХ, вы понимаете, насколько грязными они могут быть при работе. Они липкие и капающие, и их трудно очистить. Тем не менее, они также чрезвычайно полезны при соединении труб из ПВХ из-за образуемого ими воздухонепроницаемого соединения. Здесь, в интернет-магазине «Фитинги из ПВХ», клиенты часто спрашивают нас, возможно ли соединение труб из ПВХ без клея. Наш ответ зависит от того, для чего будет использоваться это соединение ПВХ.

Какое это будет соединение?

ПВХ-клей (или клей) не похож на обычный клей, который схватывается с веществами и сам действует как связующее вещество. Цемент ПВХ и ХПВХ фактически разрушает внешние слои трубы, позволяя материалу буквально соединяться. Он надежно склеивает трубы и фитинги из ПВХ. Если вы пытаетесь использовать трубы из ПВХ для транспортировки жидкости или газа, необходимо использовать клей из ПВХ или специальные вставные фитинги, чтобы гарантировать отсутствие утечек.

Однако не во всех случаях требуется такое постоянное уплотнение. Если вы собираете конструкцию из ПВХ, скорее всего, у вас будет большое количество стыков и соединений. Нанесение цемента на все эти соединения ПВХ может занять много времени и быть грязным. Это также сделает невозможным разборку конструкции позже, так что это может быть не самый практичный вариант. Давайте рассмотрим несколько вариантов непостоянного соединения труб из ПВХ.

Альтернативные варианты соединения труб из ПВХ

Если в какой-то момент вы захотите разъединить соединение труб, вам лучше не использовать клей из ПВХ. Однако соединение ПВХ без цемента обычно делает эти соединения неспособными проводить газы или даже жидкости. То, что бесцементные швы лишены прочности, они компенсируют удобством! Существует несколько способов соединения труб ПВХ без клея, поэтому мы рассмотрим их здесь. №

Первый и наиболее очевидный способ соединения труб и фитингов из ПВХ без использования клея — просто сдвинуть детали вместе. Совместимые детали плотно прилегают друг к другу и не разъединяются без какого-либо внешнего давления. Это не самый безопасный метод, но вполне эффективный, если суставы не будут подвергаться большой нагрузке.

Более изобретательный метод заключается в том, чтобы сдвинуть трубу и фитинг вместе, просверлить отверстие с обеих сторон и вставить в отверстие штифт. Всякий раз, когда вы хотите разделить трубу и фитинг, вы можете удалить штифт и раздвинуть их. Этот метод сохраняет части в основном неподвижными и отлично подходит для суставов, которые требуют частой деконструкции.

Тип используемого фитинга также может повлиять на необходимость использования клея ПВХ. Мы продаем недорогие нажимные фитинги из ПВХ с резиновыми уплотнительными кольцами. Они обеспечивают постоянное соединение, достаточно прочное для транспортировки воды или других веществ, в отличие от двух предыдущих бесцементных методов.



---



Как видите, существуют альтернативные способы соединения труб и фитингов из ПВХ. Практически все, что удерживает их от распада, будет работать, если вы не используете их для транспортировки веществ. Варианты получения водонепроницаемого уплотнения немного более ограничены, но ПВХ-цемент — не обязательно единственный путь вперед! Учитывайте все варианты при покупке изделий из ПВХ и получайте лучшие цены на фитинги из ПВХ в Интернете.

Вставные фитинги для магазина

Информационный бюллетень

Наверх

Склеивание труб из ПВХ? Соблюдайте эти 7 правил и запретов

Фото: istockphoto.com

Трубы из поливинилхлорида, обычно называемого ПВХ, используются в различных жилых помещениях, от сантехнических систем до множества крутых поделок (например, DIY). стеллажи, органайзеры и даже мебель). Для соединения трубы с фитингом требуется грунтовка и клей специального состава — не обычный клей, а химический растворитель, который плавит поверхность ПВХ, а затем быстро затвердевает, чтобы сплавить детали вместе. В результате получается воздухонепроницаемое, герметичное соединение, похожее на то, что вы получаете при сварке металла.

Процесс включает нанесение грунтовки на внешнюю сторону трубы и внутреннюю часть фитинга, которая очищает и подготавливает ПВХ. Примерно через 10 секунд вы затем наносите цемент на те же участки, затем плотно вставляете трубу в фитинг и даете цементу затвердеть.

Как бы просто это ни звучало, склеивание трубы из ПВХ легко испортить, а если вы допустили ошибку, пути назад уже не будет — придется резать трубу и начинать заново. Так что прислушайтесь к этому списку того, что можно и чего нельзя делать, чтобы обеспечить успех ваших проектов из ПВХ.

НЕ используйте неправильный тип цемента.

На рынке представлены различные виды цемента (и грунтовки), предназначенные для различных типов пластиковых труб. Внимательно читайте этикетки и обязательно выбирайте цемент, специально предназначенный для ПВХ. Имейте в виду, что один тип клея для труб, который вы можете увидеть на полке, предназначен для труб из ХПВХ (хлорированного поливинилхлорида), который похож по названию, но , а не , является приемлемой заменой. К популярным производителям ПВХ-цемента относятся Weld-On (см. Amazon), Oatey (см. Amazon), Gorilla (см. Amazon) и другие.



Фото: istockphoto.com

СДЕЛАЙТЕ примерку всухую.

Перед склеиванием труб из ПВХ разложите все отрезки труб и убедитесь, что при соединении они хорошо подходят друг к другу и обрезаются до нужной длины. Затем отметьте и пронумеруйте соединения, если это необходимо, чтобы не склеить неправильные соединения.

Реклама

НЕ пренебрегайте предупреждениями о безопасности.

Поливинилхлоридная грунтовка и цемент грязные при работе, и производители рекомендуют избегать контакта с глазами и кожей. Перед началом работы снимите защитные очки (в идеале с боковыми щитками) и защитные перчатки. Вы можете застелить рабочую поверхность брезентом или полотенцем, чтобы свести к минимуму трудности с очисткой в ​​случае протечек. Клей для труб из ПВХ представляет собой химический растворитель, который может выводить вредные токсины, поэтому обязательно работайте в хорошо проветриваемом помещении.



Фото: istockphoto.com

НЕ оставляйте неровные края.

После того, как вы обрежете трубу из ПВХ с помощью специального инструмента, называемого труборезом для ПВХ (см. пример на Amazon), обязательно сгладьте все заусенцы на краях поверхности разреза с помощью грубой наждачной бумаги или универсального ножа. Оставленные заусенцы могут как улавливать мусор, проходящий по трубам, вызывая засорение, так и снижать эффективность уплотнения.

Работайте быстро.

После нанесения грунтовки у вас есть всего около 10 секунд, прежде чем нужно будет нанести цемент. После этого вы сразу будете вставлять трубу в фитинг. Действуйте быстро при склеивании труб из ПВХ; если цемент начинает сохнуть до того, как вы будете готовы, нанесите его повторно.



Фото: istockphoto.com

Скручивайте для надежной фиксации.

Поверните трубу на четверть оборота, вставляя ее в фитинг. Это позволит клею растечься, обеспечивая более плотную посадку. Крепко удерживайте трубу и фитинг вместе не менее 30 секунд; меньше, и труба может выскочить обратно.

НЕОБХОДИМО выждать достаточно времени для отверждения.

Удерживая трубу на месте в течение 30 секунд, дайте ей по крайней мере 20 минут, прежде чем обращаться с ней дальше, чтобы цемент мог правильно схватиться. Обратитесь к инструкциям продукта, чтобы узнать, как долго клей должен сохнуть, прежде чем вы сможете использовать его для своего проекта, обычно в течение 24 часов.
