Как установить насосную станцию на скважину: Как подключить насосную станцию самостоятельно

Как подключить насосную станцию самостоятельно

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

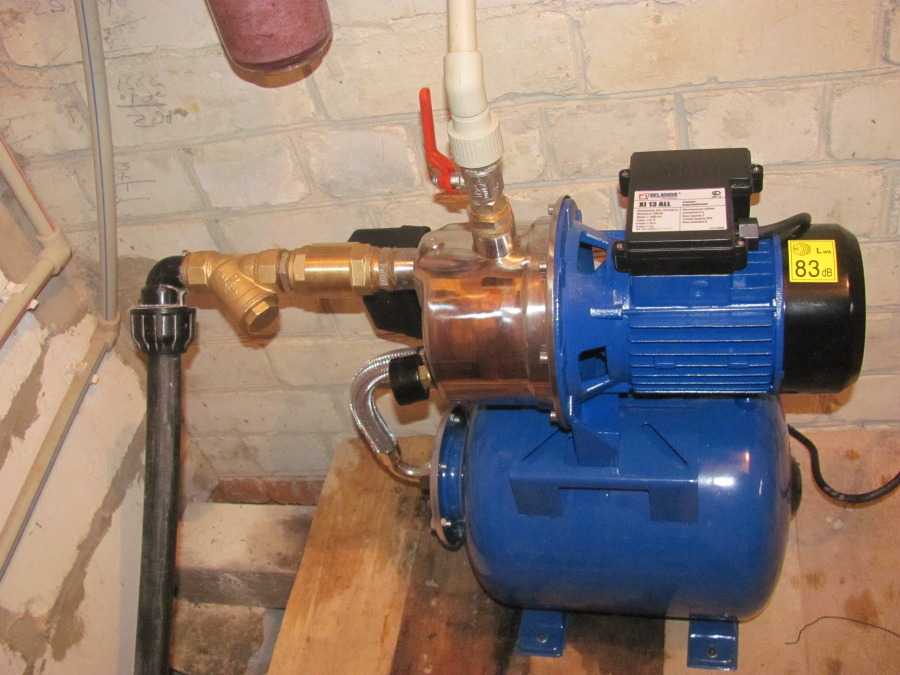

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Вас может заинтересовать:

Монтаж скважинного насоса
Установка водонагревателя
Grundfos Scala 2
Магистральные фильтры
Летний душ — мечта любого дачника

Предыдущая статья | Следующая статья

Подключение насосной станции к скважине своими руками по инструкции

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Содержание

1. Для чего нужна насосная станция
2. Конструктивные особенности насосной установки
3. С чего начать сборку и установку водяной станции
4. Выбираем место для установки
5. Порядок подключения: пошаговая инструкция
6. Инструкция по установке и эксплуатации
7. Какие элементы насосной станции можно изготовить самостоятельно

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

• добыча воды из источника и ее подача в водопроводную систему дома;
• выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
• защита оборудования от самопроизвольного включения;
• хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

1. Насос.
   Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
2. Гидроаккумулятор.
   Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
3. Реле давления.
   Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
4. Обратный клапан.
   Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника — протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.



Существуют такие варианты размещения станции:

1. Вдали от центра помещения.
   Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
2. Размещение в отдельном строении.
   Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора.
   В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
   В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода.
   Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети.
   В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
5. Реле имеет предустановленные настройки, при необходимости их изменяют.
6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

Рекомендуем к прочтению — подключение стиральной машины к водопроводу.

Основы подъемной станции: очистка сточных вод

Станция подъема сточных вод — это насосная станция, которая перемещает сточные воды с более низкой отметки на более высокую. Преимущество использования подъемной станции в системе сбора сточных вод заключается в том, что она экономит значительную сумму денег на затратах на земляные работы, которые включают рытье канализационных труб. Канализационные трубы живут под землей, а рытье траншей требует больших затрат. Установка станции подъема сточных вод в определенных точках самотечной трубопроводной системы позволяет сэкономить на затратах на начальное строительство без ущерба для эффективности или функциональности. Они играют неотъемлемую роль в перемещении сточных вод в очистные сооружения .

Как работает подъемник?

Подъемная станция является неотъемлемой частью эффективной системы сбора сточных вод. Неочищенные сточные воды проходят под землей по наклонным трубопроводам, которые используют гравитацию для снижения затрат. Этот тип трубопроводной системы обычно называют самотечным трубопроводом. В некоторых ситуациях сточные воды должны поступать в систему трубопроводов с более низкой отметки. Чтобы неочищенные сточные воды продолжали путь к очистным сооружениям, их необходимо эффективно транспортировать на более высокую высоту. Этого не может произойти естественным образом по понятным причинам — это противоречило бы законам гравитации и физики. К счастью, у нас есть станции подъема сточных вод, чтобы помочь.

В конце концов неочищенные сточные воды достигают контейнера для хранения, называемого мокрым колодцем, камеры хранения, которая опорожняется, как только достигает заданного уровня. Находясь в мокром колодце, сточные воды

проверяются и тщательно контролируются для определения уровня сточных вод. На этом этапе удаляются грубые (твердые) материалы. Как только мокрый колодец наполнится, насос подъемной станции «поднимет» сточные воды вверх с помощью напорной канализационной магистрали. Канализационная напорная магистраль представляет собой систему, состоящую из насосов и компрессоров. Его цель — поднять сточные воды на большую высоту, чтобы они могли продолжить свой неизбежный путь к очистке и рециркуляции.

Типы подъемных станций

Муниципалитеты, отвечающие за сбор и очистку сточных вод, обычно используют два типа подъемных станций. Погружной насос, который является более современным, и насос для сухого/погружного колодца, который является более традиционным.

Сухой колодец

В сухоблочных подъемных станциях система размещается в отдельном месте (обычно под землей или в отдельной камере). Из-за этого физического разделения обслуживание сухого колодца более опасно и представляет повышенный риск для безопасности.

Погружной насос (мокрый колодец)

Погружные насосы, как следует из названия, погружаются в сточные воды, которые они перекачивают. Он устанавливается внутри мокрого колодца и использует двигатель для перекачки сточных вод. Этот метод является более современным из-за меньшего количества проблем со здоровьем и безопасностью, которые он предлагает.

Компоненты подъемной станции

Функциональный насос подъемной станции для сточных вод состоит из нескольких рабочих частей и компонентов. Все, от источника питания до удаленного контроля и управления, должно быть в рабочем состоянии для эффективного сбора и очистки сточных вод. Каждая часть насоса подъемной станции должна содержаться и устанавливаться в закрытой конструкции. Системы могут быть предварительно спроектированы или адаптированы для удовлетворения конкретных потребностей ответственного муниципалитета.

Компоненты подъемной станции включают:

• Приемный колодец (мокрый колодец)
• Просеивание или измельчение для удаления грубых материалов
• Насосы и компрессоры
• Соответствующие клапаны
• Электродвигатели
• Система электропитания
• Система управления оборудованием и аварийной сигнализацией лифтовой станции
• Система удаления запахов и вентиляции

Стандарты подъемных станций для сточных вод

Подъемные станции должны соответствовать многочисленным стандартам безопасности, эксплуатации, охраны окружающей среды и производительности, чтобы быть эффективными, безопасными и надежными. Должны быть включены функции безопасности, такие как кнопки аварийного останова, блокировки и сигналы тревоги, а также материалы, которые не будут подвергаться коррозии или попаданию в окружающую среду. Чтобы обеспечить соблюдение этих стандартов, владельцам станций подъема сточных вод важно регулярно проверять и обслуживать свои станции.

Стандарты подъемных станций включают:

• Соответствие производительности насоса количеству и качеству очищаемых сточных вод
• Работать надежно и бесперебойно
• Предложение оптимизированного обслуживания и эксплуатации
• Не ограничивать будущую емкость и потребности в расширении
• Избегайте чрезмерного выделения запахов
• Оказывает минимальное воздействие на окружающую среду
• Избегайте переполнения и затопления

Свяжитесь с нами

• Имя*
• Фамилия*
• Email*
• Название компании*
• Сообщение*
• reCAPTCHA

Техническое обслуживание подъемной станции

Сточные воды представляют собой опасный материал, с которым необходимо обращаться и обрабатывать. Операторы водоотведения должны четко осознавать, что подъемные станции требуют регулярного обслуживания. Ведение журнала технического обслуживания является не только передовой практикой, но и часто является требованием закона. Кроме того, 9Сигналы тревоги 0003 лифтовой станции должны быть проверены, чтобы соответствующие стороны могли быть немедленно уведомлены о любых эксплуатационных проблемах или неисправностях оборудования. Регулярное техническое обслуживание подъемных станций необходимо для обеспечения оптимального рабочего состояния всех компонентов системы. Это может включать профилактическое обслуживание, такое как регулярная проверка насосов, двигателей и клапанов на предмет износа и замена устаревших или изношенных деталей. Это может также включать более сложное техническое обслуживание, такое как ремонт или замена насосов и двигателей, выполнение электрических испытаний и очистка станции.

Мониторинг подъемной станции

Надлежащая эксплуатация и техническое обслуживание подъемной станции требует постоянного контроля. Несомненно, наиболее эффективным способом мониторинга и управления лифтовой станцией является облачная система мониторинга SCADA

. Это просто, доступно, точно и доступно из любого места. Если вы не знакомы со SCADA, ознакомьтесь с нашим исчерпывающим ресурсом на Основы SCADA . Системы SCADA сочетают аппаратное и программное обеспечение, позволяя операторам водоотведения получать доступ к данным о своих подъемных станциях. Это включает в себя уведомления о тревогах, а также графики и диаграммы с историческими данными.

Надлежащий мониторинг гарантирует исправность и работоспособность оборудования подъемной станции, а также обеспечивает общественную безопасность, предоставляя важные данные о транспортируемых и обрабатываемых сточных водах. С веб-удобством приходят веб-проблемы. По этой причине High Tide Technologies использует самые современные облачные Безопасность SCADA на рынке. Это гарантирует, что ваши данные защищены от злоумышленников.

Аварийные сигналы подъемной станции

Если подъемная станция неисправна, операторы должны знать об этом как можно скорее. По этой причине можно настроить сигнализацию лифтовой станции для уведомления операторов в критические моменты. Традиционно для отправки таких уведомлений использовались автоматические дозвонщики. Но в современном мире многие из нас больше не привязаны к стационарному телефону. Системы автодозвона быстро уступают место системам SCADA, и на то есть веские причины. Благодаря облачной системе SCADA 9Оператор 0003 может получать сигналы тревоги станции лифта по электронной почте, текстовым сообщениям или телефонным звонкам на свое мобильное устройство — независимо от того, где он находится. В экстренной ситуации лучше не рисковать. В дополнение к традиционной функции автоматического дозвона, в которой операторы водоотведения получают уведомления о тревогах подъемной станции, мы также предлагаем нашим клиентам другие полезные данные, которые гарантируют, что они контролируют свою подъемную станцию ​​с помощью интеллектуальных данных.

Интуитивно понятное веб-приложение для мониторинга High Tide Technologies включает в себя:

• Статистика насоса
• Данные датчика дождя
• Отчет расходомера
• Показания тока насоса
• Оповещения о профилактическом обслуживании

Ведущие в отрасли услуги по мониторингу подъемных станций

Подъемные станции являются важной частью общей инфраструктуры отрасли очистки сточных вод. Они делают процесс транспортировки сточных вод на очистные сооружения более эффективным. Кроме того, они снижают стоимость монтажа подземных канализационных труб. Важно, чтобы операторы по очистке сточных вод внимательно следили за исправностью и эффективностью своего оборудования, уделяя особое внимание сигналам тревоги и уведомлениям. Это не только увеличивает срок службы оборудования, но и обеспечивает общественную безопасность. Сточные воды являются опасным материалом и должны транспортироваться и обрабатываться с осторожностью.

Подъемная станция Часто задаваемые вопросы

Каковы преимущества использования подъемной станции?

Подъемные станции представляют собой экономичный способ перемещения сточных вод из одной зоны в другую. Они также могут снизить риск затопления в низинах, поскольку они могут быстро и эффективно перемещать сточные воды. Кроме того, они могут помочь уменьшить энергию, необходимую для перемещения сточных вод, поскольку они используют насосы для подъема сточных вод, а не полагаются только на гравитацию.



Каковы соображения безопасности при использовании подъемной станции?

Квалифицированные операторы водоотведения должны устанавливать и обслуживать подъемные станции, так как неправильная установка или техническое обслуживание могут создать угрозу безопасности. Также важно регулярно осматривать подъемную станцию, чтобы убедиться в том, что все компоненты находятся в рабочем состоянии и что нет утечек или других проблем, которые могут создать угрозу безопасности.



Какие типы насосов используются на подъемных станциях?

На подъемных станциях обычно используются погружные насосы , предназначенные для перемещения сточных вод . Эти насосы обычно изготавливаются из нержавеющей стали или других коррозионно-стойких материалов, способных противостоять кислотным свойствам сточных вод.



Как часто следует обслуживать подъемник?

Подъемные станции следует часто осматривать и обслуживать. Предупреждения о профилактическом обслуживании важны для обеспечения правильной работы подъемной станции и исправности всех компонентов.



Какие типы систем мониторинга доступны для подъемных станций?

Для подъемных станций доступно несколько систем мониторинга, в том числе беспроводные системы мониторинга, облачные системы удаленного мониторинга и локальные системы. Тип системы, которую вы выберете, будет зависеть от ваших конкретных потребностей и бюджета.



Каковы преимущества мониторинга подъемных станций с помощью облачной SCADA?

Использование 9Облачная SCADA 0003 для мониторинга лифтовых станций предлагает несколько преимуществ по сравнению с традиционными методами. Он позволяет осуществлять удаленный мониторинг и управление лифтовой станцией, а также предоставляет данные и оповещения в режиме реального времени о любых проблемах, которые могут возникнуть. Кроме того, это может снизить затраты и обеспечить более эффективную работу.



Какие данные собираются при мониторинге подъемника?

Мониторинг подъемной станции обычно собирает данные о расходе, давление воды , уровень воды и другие показатели производительности. Эти данные можно использовать для выявления потенциальных проблем с подъемной станцией и принятия мер по их устранению.



Что такое облачная SCADA?

Облачная SCADA ( Диспетчерское управление и сбор данных ) — это программное обеспечение, которое удаленно контролирует работу лифтовой станции. Обычно он размещается на облачной платформе, что позволяет пользователям получать доступ к данным в реальном времени и управлять настройками с любого устройства с доступом в Интернет.



Каковы соображения безопасности при использовании облачной SCADA?

Важно убедиться, что любые данные, собранные с помощью облачной SCADA, безопасны и защищены от несанкционированного доступа. Также важно выбрать поставщика облачных SCADA-систем, который предлагает безопасную платформу и хороший послужной список в области безопасности.



Насколько просто настроить облачную SCADA для мониторинга лифтовых станций?

Существует множество причин обновить вашу систему удаленного мониторинга , и High Tide Technologies упрощает переход! Основными преимуществами облачной системы мониторинга SCADA являются более низкая стоимость, повышенная эффективность, интегрированная настройка, профилактическое обслуживание и экологическая безопасность.

О компании High Tide Technologies

High Tide Technologies

предлагает комплексные решения SCADA для операторов подъемных станций, которые предоставляют им информацию, необходимую для выполнения их работы. Свяжитесь с одним из наших дистрибьюторов , чтобы узнать больше о наших лучших в отрасли услугах по мониторингу подъемных станций.

Установка насосных станций для ливневых стоков «в берме» по сравнению с «в пруду»

Romtec Utilities проектирует все типы насосных станций для ливневых стоков, и частым сценарием является откачка в пруд для сбора ливневых стоков или из него. Обычно насосная станция, осуществляющая перекачку воды в пруд или из него, может располагаться в двух экономичных местах. Во-первых, расположение насосной станции рядом с прудом в берме (или, по сути, на берегу пруда). Второй вариант – разместить насосную станцию ​​в самом пруду. Компания Romtec Utilities использовала оба подхода при проектировании, производстве и поставке комплектных насосных станций для ливневых стоков. Установка насосной станции в берме почти всегда является лучшим решением, поскольку она включает в себя простую конструкцию, общие компоненты и более легкое долгосрочное обслуживание.

Установку насосной станции в берму пруда иногда избегают из-за необходимости дополнительных подземных сооружений или водозаборных сооружений. Хотя это верно, строительство в берме позволяет избежать многих посторонних сценариев проектирования. Эти сценарии включают доступ к станции, техническое обслуживание системы и структурный характер мокрого колодца. Установка насосной станции в берме позволяет избежать этих сложных сценариев.

Первый сценарий — доступ. Когда насосная станция установлена ​​в берме, кабелепровод, трубопровод и обслуживающий персонал имеют доступ ко всей насосной станции. Размещение насосной станции в берме также позволяет в большинстве случаев получить доступ к транспортным средствам для установки лебедок, стрел или даже просто ящика для инструментов.

Когда насосная станция находится в пруду, преимущества доступа становятся более трудными или даже невозможными.

Второй сценарий — техническое обслуживание. Подъемные станции в берме легко обслуживать, поскольку все компоненты доступны и спроектированы в типовой конфигурации. Это означает, что такие компоненты, как кабельные лотки, разъединительные стойки и своды клапанов, можно использовать для упрощения технического обслуживания. Насосная станция в пруду требует подвесных или заглубленных кабелепроводов и трубопроводов (со всеми соответствующими клапанами), а также чрезмерно длинных кабелей к распределительной коробке или к панели управления. Удлинение соединений насосной станции с водоемом сопряжено с затратами, связанными с требованиями дополнительной длины, но особенно с требованиями к техническому обслуживанию в случае отказа компонента.

Третий сценарий связан со структурным характером обводненной скважины. Стандартный сборный железобетон, используемый Romtec Utilities, предназначен для укладки в землю. В этом приложении это, как правило, самое доступное конструктивное решение. В пруду мокрый колодец может быть отдельно стоящим или погруженным в воду. Сборный железобетон не предназначен для свободной стоянки, вместо этого требуется более дорогой монолитный бетон, стекловолокно или стальные колодцы. Затопленный сборный железобетон, построенный заподлицо с уровнем дна пруда, не имеет конструктивного недостатка, но, безусловно, является наихудшим сценарием для доступа и обслуживания.

Помимо того, что можно избежать этих проблемных сценариев проектирования, еще одним преимуществом установки насосной станции в берме является возможность использования «затопленной впускной линии» с впускной конструкцией. Затопленный напорный трубопровод позволяет устанавливать насосную станцию ​​на небольшой глубине, что снижает затраты на строительство, связанные с рытьем ямы в берме. Входная конструкция позволяет фильтровать воду из пруда, чтобы на насосную станцию ​​попадали только вода и мелкие твердые частицы. Это снижает затраты на строительство насосной станции, упрощает конструкцию и повышает функциональность насосных станций.

Установка насосной станции в пруд-накопителе — это подход, который предпочитают многие инженеры, поскольку он позволяет избежать дополнительных подземных сооружений или водозаборных сооружений. Как правило, инженеры представляют себе колодец, в который вода может просто поступать и перекачиваться. Звучит очень просто. Чтобы заставить этот подход работать как долгосрочное решение, основной проблемой является решение проблем доступа и обслуживания, которые обсуждались выше.

Когда насосная станция установлена ​​в пруду, кабелепровод, трубопроводы и доступ для людей должны распространяться на насосную станцию. Все эти потребности увеличивают стоимость системы и создают проблему доступа, с которой не сталкивается насосная станция в берме. Например, если в пруду выходит из строя насос, необходимо разработать метод вытаскивания насоса. В лучшем случае насос должен быть достаточно легким, чтобы его можно было поднять вручную, и иметь одобренный OSHA переход от насосной станции к берегу пруда.
