Как установить счетчик на воду вертикально: Счетчики воды вертикально или горизонтально

Счетчики воды вертикально или горизонтально

На сегодняшний день в связи с возрастанием цен на тариф потребления воды установка счетчиков набрала большей популярности. Выполнять монтажные работы можно как специалистами, так и самостоятельно. Единственный вопрос, который волнует большое количество граждан о возможности вертикального расположения прибора. В нашей статье мы выясним ответ и все нюансы для этого момента.

Содержание

• Способы установки счетчиков
• Типичная схема конструкции вертикальной установки
• Нормативно-законодательная база к положению счетчика
• Критерии выбора счетчика
• Виды счетчиков
• Процесс вертикальной установки
  • Процесс установки прибора самостоятельно
  • Выбор правильного места
• Опломбирование вертикально установленного устройства
• Основные требования водоканала к установке водомера

Способы установки счетчиков

Современные водомеры имеют вариативность к выполнению монтаж работ. Об особенностях и требованиях к положению прибора учета говорит его техпаспорт. Наиболее встречающиеся в практике способы это такие:

• Горизонтальная;
• Вертикальная;
• По диагонали.

Внимание! По направлению водного потока мы выбираем способ, который не будет влиять на работу стрелки.

Типичная схема конструкции вертикальной установки

Стандартная схема к выполнению установки вертикально включает в себя такие составляющие для выполнения работ:

• Шаровой кран;
• Осадочный фильтр;
• Водомер;
• Штуцер;
• Накидная гайка.

Нормативно-законодательная база к положению счетчика

Для монтажных работ счетчика существуют определенные нормы и требования, которые прописываются в законах и постановлениях государства. Итак, перечислим регламентирующие документы для данного процесса:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

1. Раздел № 11 Строительных норм СНИП 2.04.01-85 «Внутренний водопровод и канализация зданий» регламентирует их соблюдение при установке устройств холодной и горячей воды;
2. Раздел 11 «Устройства для измерения количества и расхода воды» содержит описание требования к порогу чувствительности 0,015 м3 за час;
3. Если устройство устанавливается не горизонтально, то порог чувствительности в основном ниже нормы. Вертикальное положение для водомеров возможно только для более дорогих и современных моделей приборов.
4. Требования к порогу чувствительности прописаны в СНИП 2.04.01-85.

Внимание! Если невозможна установка прибора класса «В» в горизонтальном направлении, то нужно выбрать модель «С». Данная норма зафиксирована  в ГОСТ РФ 50193.1-92. Стоит заметить, что для вертикальной установки счетчик «В» непригоден.

Критерии выбора счетчика

При выборе счетчика для монтажа, нужно определиться в каком положении вы хотите его поставить.

Для уверенности в правильности выбора можно нанять специалиста, который выберет место, положение и необходимые параметры для водомера. Но также вы можете определиться и самостоятельно, для этого следует обращать внимание на такие критерии:

• Первое, что нужно сделать выбрать количество необходимых счетчиков для полноценного контроля вашей системы;
• Обращайте внимание на обозначение на упаковке приборов, так для вертикальной установки на корпусе будет стоять символ «V»;
• Выбирайте аппараты с разным уровнем погрешности для холодной и горячей воды. Рекомендуется для первой выбирать модели А класса, а для второго варианта можно В.
• Чтоб точность прибора была стабильной, нужно выбирать оптимальное соотношение диаметра водяной трубы и протяжности трубопровода при монтаже;
•  Водомер обязательно нужно ставить в список государственного реестра;
• Установка учета воды не может монтироваться без наличия сертификата;
• Счетчик обязан иметь герметичный корпус и гарантийный срок.

Виды счетчиков

Водомеры продаются двух видов, которые устанавливается горизонтально и вертикально. Распознать их можно по таким обозначениям ВН\AV. В том случае если на корпусе обозначена только одна аббревиатура, то монтаж аппарата производится только в одном положении. Также приборы учета воды отличаются для холодного и горячего потока. Обозначаются соответственно синим и красным цветом.

Внимание! Синий аппарат запрещено ставить на место красного, а если наоборот, то это возможно.

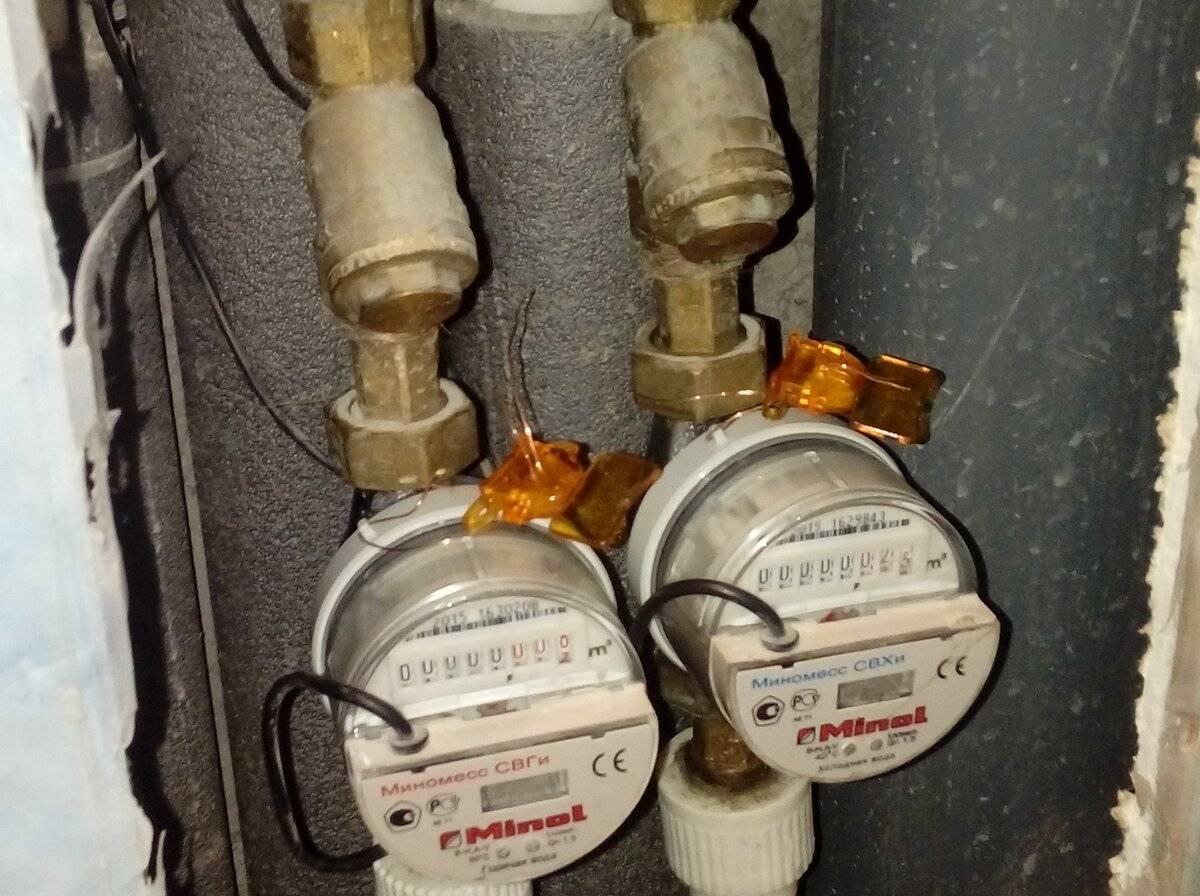

Процесс вертикальной установки

Для выполнения данного задания можно обратиться к мастеру или выполнить ее самостоятельно. Первый вариант стоит, конечно, дороже, но он облегчит дальнейшие процедуры, такие как: регистрация, опломбирование и т.д. Если вы решаете обратиться в специализированную компанию, то следует выполнить последовательность таких действий:

• Написать заявление в Единый информационно-расчетный центр, далее они передадут запрос в вашу организацию;
• Требуйте в кампании, которая будет выполнять монтаж, наличие лицензии, договора и особенности их ценовой политики;
• Ставить счетчик нужно согласно прописанному устройству в договоре;
• По окончании установки составляйте акт ввода в эксплуатацию;
• Полученный документ нужно отнести в ЦЕЗ для фиксирования прибора в реестре;
• Отравляете документы и в Единый информационно-расчетный центр, который занимается начислением оплаты;
• С начала следующего месяца можно оплачивать расход воды исходя из потребления.

Процесс установки прибора самостоятельно

В том случае если вы хотите ставить счетчик самостоятельно, то действовать вам нужно в таком порядке:

• Изучить основные нормы и требования, для того чтоб совершить монтаж устройства в квартиру;
• Расположение водомера должно быть таким, чтоб не закрывать доступ к прибору и безопасным от всяческих повреждений;
• Далее перекрываем подачу воды в здании;
• По необходимости можно провести сварочные или демонтажные работы;

Важно! Направление стрелки обязательно должно совпадать с направлением воды.

• При вертикальной установке, монтаж производится книзу регистрирующими деталями;
• Подключаете трубы и включаете подачу воды, для того, чтоб проверить герметичность;
• Снимаете показания потребления воды;
• Вызываете специалистов, которые обязаны ставить пломбы и выполнять регистрацию прибора;
• После этого подаете заявление в Единый информационно — расчетный центр.

Внимание! Помните, что если монтаж выполняется самостоятельно, то и вся ответственность за все роботы падает на вас. Можно допустить ошибку, которая повлияет на неточность показаний или к масштабному потопу.

Выбор правильного места

Прежде чем ставить водомер в квартире, нужно выбрать место, которое будет соответствовать всем требованиям для горизонтальной или вертикальной установки. Существуют такие нормы к данному процессу:

• Температурный режим выше 5 градусов;
• Наличие освещенности;
• Легкий доступ к прибору при совершении проверок, ремонтных работ и т.д.

Местоположение счетчика должно быть ближе к точке входа, но стоит отметить, что для квартирных помещений это требование немного проще. В большинстве случаев водомер ставят возле унитаза. Схема подключений предусматривает расстояние аппарата к стояку.  Для частного дома же дистанция от входа имеет величину не больше 20 см.

Внимание! Все приборы учета пломбируются, а вскрывать их разрешается только в аварийных ситуациях.

Опломбирование вертикально установленного устройства

Для того чтоб выполнить опломбирование можно обратиться в свою организацию или местный водоканал. Стоит отметить, что при установке горизонтально и вертикально услуги по монтажу пломбы производятся бесплатно. О данном нюансе говорит Федеральный закон « О водоснабжении и водоотведении».

Внимание! П.5 ст. 20 данного закона предусматривает оплату услуги в том случае, когда совершается повторная операция по причинам повреждения. По окончании данных работ вам должны выдать акт об их проведении.

Основные требования водоканала к установке водомера

Специалисты данных управляющих организаций выдвигают главное требование – это обязанность ставить пломбы. В свою очередь, водоканал производит проверки оптимального функционирования прибора, и только он может узаконить его. Данный процесс называется регистрацией.

В том случае если пломба не установлена, можно даже не пытаться зарегистрировать счетчик. Также следует выделить не менее важные правила и требования, которые применимы как положению горизонтально, так и вертикально прибора:

• Место монтажа аппарата. Самое главное для данного момента – это то, что ставить его нужно в доступном месте, то есть так, чтоб легко можно было проводить ремонтные работы или же поверку.
• Установка обратного клапана. Это важно, потому, что данная деталь сохраняет данные счетчика от деформации. Такой элемент монтируют в последнюю очередь.
• Наличие фильтра грубой чистки. Он важен, потому что задерживает мусор, который впоследствии способен загрязнить аппарат и привести к поломке.

Выполнять монтаж в вертикальном положении можно, если это прописано в техническом паспорте устройства. Выполнять все работы необходимо отталкиваясь от норм и требований, регламентированных российским законодательством. Пункт 9.1 «Технических требований к системам и приборам воды» гласит, что: «Счетчик воды должен быть работоспособным при установке в любом положении, если на нем не указано положение установки».

Направление установки счётчика на воду и разворот циферблата

Перейти к содержимому

Вступление

Решили сами поставить счётчики на воду или хотите грамотно проконтролировать его установку мастером? Для этого нужно уметь определять направление установки счётчика на воду.

Общие термины

Для взаимопонимания, для начала, остановимся на общей терминологии касающейся счётчиков учёта расхода воды и названии его частей.

На фото вы видите, достаточно стандартный счётчик на воду, чтобы признать его шаблонным для жилых помещений.

Нижняя часть счётчика, чаще выполняемая из металла, это его корпус. В корпусе есть два отверстия для входа и выхода воды. Сделаны эти отверстия в виде патрубков с резьбой 1/2 дюйма для подключения. Штуцера подключения составляют с корпусом единое целое (литое изделие).

Верхняя часть счётчика называется циферблат и визуально в верхней части мы видим:

• Счётный механизм;
• Прозрачную крышку счётного механизма;
• Пластиковое пломбировочное кольцо, чаще, синего (ХВС) или красного (ГВС) цвета;
• Также видим дырки для опломбирования, которые в данной статье нам не нужны.

Направление установки счётчика на воду

Как я уже сказал, в корпусе счётчика установлена крыльчатка. Она хорошо видна на этом фото.

Крыльчатка вращается под действием потока воды, проходящего через счётчик. Вращение крыльчатки передаётся на вращение деталей счётного устройства, которые приводят в движение цифры циферблата.

Вы наверняка догадались, что цифры циферблата будут расти, только в том случае, если крыльчатка вращается в правильном направлении. Это направление движения воды внутри счётчика обозначено на его корпусе или штуцерах стрелкой. Не всякая стрелка хорошо видна, но она точно есть на корпусе счётчика.

Стрелка на корпусе счётчика указывает направление движения жидкости внутри счётчика. То есть показывает, где у прибора учёта ввод воды, а где вывод.

Универсальность счётчиков и видимость цифр прибора

Подавляющее большинство современных счётчиков учёта расходы воды можно ставить, как горизонтально, так и вертикально.

Вращая весь счётчик вдоль оси можно установить его, как на потоки воды, двигающиеся справа налево, так и слева направо. Как снизу вверх, так и сверху вниз.

Однако, по умолчанию, если вы достанете счётчик из коробки, повернёте его к себе так, чтобы нормально видеть цифры циферблата, стрелка движения воды будет показывать слева–направо. Развернув счётчик в другую сторону вы будете видеть цифры циферблата перевёрнутыми.

Я помню первый раз, когда увидел эту особенность заводской сборки счётчика, сильно озадачился.

Решение очень простое, ставите счётчик как положено по стрелке, указывающей движение воды. Потом переворачиваете циферблат за пластиковую крышку, чтобы нормально видеть цифры учёта. Всё!

Аналогичные подгонки циферблата делаются при вертикальной установки счётчика.

Вращение циферблата не влияет на работу счётчика. Крышка счётного механизма и сам счётный механизм цепляются друг за друга пазами и шипами или зубцами, как на фото выше.

Вывод про направление установки счётчика

Направление установки счётчика на воду указывается на его корпусе стрелкой или стрелками. Цифры счётчика выставляются в любое удобное направление для их чтения вращением рукой крышки циферблата.

©elektriksan.ru

Похожая запись

You missed

Инструкции по установке и установке расходомеров воды.

На этой странице подробно описаны инструкции по монтажу и установке расходомеров с крыльчатыми крыльчатками. Ее также будет полезно прочитать всем, кто только начинает работать с расходомерами. Это рекомендации по размещению и установке, а не руководство по устранению механических/электрических проблем. Эти рекомендации применимы практически ко всем расходомерам, за исключением расходомеров объемного типа.

Занимаясь измерением расхода 30 лет, я обнаружил, что около 95% проблем с измерением расхода можно проследить до 3 простых принципов.

1. Расход должен находиться в пределах рекомендуемого диапазона для размера трубы, на которой установлен счетчик.
2. Труба всегда должна быть заполнена водой.
3. Прямая труба до и после счетчика должна иметь достаточную длину.

Номер 1 —

Все расходомеры имеют минимальный расход, который они будут измерять для каждого размера трубы. Ни один расходомер не показывает значение 0. Этот нижний предел является результатом того, что скорость потока не имеет достаточного импульса, чтобы поддерживать вращение крыльчатки. В какой-то момент скорость потока падает, и лопасть больше не вращается линейно относительно скорости потока. Это наименьший расход, который расходомер может точно измерить. Много раз расходомер будет показывать расход ниже этого значения, но с большой неточностью. В какой-то момент скорость потока становится слишком низкой, и счетчик показывает 0, хотя поток все еще есть.

Некоторые производители расходомеров специализируются на измерении малых расходов. Эти счетчики работают в лаборатории чистой воды, однако в реальном мире с грязной водой и биологическим обрастанием эти счетчики не работают так, как рекламируется. Имейте это в виду!! Простое решение — уменьшить размер трубы; это увеличивает скорость потока, который обеспечивает достаточный импульс для вращения лопасти, а также смывает биологический рост.

Суть — если у вас нет достаточного расхода, вам нужно либо уменьшить диаметр трубы, либо найти другой расходомер. Вы не получите удовлетворительных результатов, пытаясь отслеживать потоки ниже рекомендуемого минимального значения.

Номер 2 —

Трубка должна быть полностью заполнена жидкостью! Это особенно важно, когда счетчик установлен на трубах с нисходящим направлением потока. Наиболее подвержены этой проблеме вертикальные трубы с нисходящим потоком. На счетчике будут отмечены огромные колебания расхода, если труба не заполнена. На горизонтальных участках с частично заполненными трубами результатом будет либо отсутствие показаний расхода, если лопасть не находится в потоке из-за того, что расходомер установлен на верхней части трубы, либо показания загадочно высокие или неустойчивые. Попробуйте установить счетчик в трубах с восходящим потоком. Если это невозможно, частично закрытый клапан ниже по потоку ограничит поток и сохранит трубу заполненной.

Номер 3 —

Расходомеры, измеряющие расход только в части поперечного сечения трубы, полагаются на предположение, что скорость потока в трубе однородна. Чтобы создать равномерный профиль потока в трубе, достаточно прямой участок трубы должен быть как до, так и после расходомера. Я экспериментировал с выпрямителями потока и обнаружил, что они помогают, но не заменяют нормальную прямую трубу.
Диаграмма представляет собой общее представление о необходимой длине трубы, необходимой для создания равномерного потока и получения точных результатов от расходомера.



Если прямой участок трубы невозможен, точность может снизиться. Обычно ошибка однородна (линейна) во всем диапазоне расхода. Таким образом, если скорость потока можно определить каким-либо другим способом, расходомер можно отрегулировать с учетом погрешности. В трубах меньшего размера поток можно направить в резервуар известного объема в течение определенного периода времени. Объем, разделенный на время, даст скорость потока (галлон/мин). Счетчик можно откалибровать, используя это значение. Руководство по эксплуатации содержит пример, подробно описывающий этот сценарий.

Один из наиболее часто задаваемых вопросов, которые я получаю: «У меня недостаточно прямого участка трубы, насколько неточен будет счетчик??» На этот вопрос невозможно ответить. Слишком много переменных, влияющих на профиль потока в трубе. Места монтажа с отсутствием прямого участка трубы по-прежнему будут давать хорошую повторяемость, но точность может быть плохой. Многие измерители используются только для мониторинга расхода и отслеживания ежедневных или еженедельных изменений расхода. В этих случаях важна не точность, а воспроизводимость.

Заключение

Эти расходомеры являются относительно простыми устройствами, и при соблюдении приведенных выше рекомендаций по установке они должны работать так, как рекламируется. Если у вас возникли проблемы, я хотел бы услышать от вас. Я помогаю людям успешно устанавливать эти счетчики в течение 30 лет, и я хочу, чтобы вы были довольны своим счетчиком.



Гаррет Крислер

Президент



Установка магнитного расходомера? вертикальный или горизонтальный монтаж?

Электромагнитные расходомеры обычно используются для измерения расхода. После того, как вы заказали расходомеры, мы доставим вам приборы. Ниже приведены процедуры и инструкции, которые необходимо выполнить и которым вы должны следовать после получения магнитных расходомеров.

Шаг 1. Проверка открытых пакетов

Перед монтажом расходомеров проверьте, нет ли у приборов физического повреждения из-за неправильных операций. Сообщите производителю расходомера в Китае, если на упаковке есть какие-либо повреждения.

Шаг 2. Доставка магнитных расходомеров на монтажную площадку

Обратите внимание на то, что при доставке приборов на монтажную площадку. Пожалуйста, используйте подъемный ремень при доставке расходомера фланцевого типа (≤DN 450 ［18”］) и зафиксируйте положение с помощью двух фланцев. Цепи запрещены из-за истирания корпуса.

Предупреждение!

Центр тяжести расходомера может быть выше, чем точки подъема ленты подъемника. Соскальзывание инструмента может привести к травмам! Пожалуйста, убедитесь, что во время доставки не будет скольжения и вращения.

Рисунок 1: Размер ≤DN 450 ［18”］ Тип фланца Подача расходомера

Размер > 450［18”］Фланцевое технологическое соединение с магнитным расходомером

Соединительную коробку нельзя использовать для подъема расходомера с помощью подъемных колец на расходомере и ориентации расходомера в трубопроводах.

Осторожность!

Не перемещайте расходомер с помощью вилочного погрузчика, это может привести к разрушению корпуса и повреждению внутренних катушек.

Рис. 2. Размер > 450［18”］ Фланцевый расходомер

Размер > 450［18”］Основание расходомера и опора

Расходомер должен быть установлен на основание или опору.

Осторожность!

Расходомер нельзя ориентировать по корпусу, иначе это приведет к повреждению внутренних катушек.

Рисунок 3: Размер > 450［18”］ Тип фланца Основание расходомера и опора

Шаг 3. Требования к установке

При установке обратите внимание на следующие точки:

Направление потока должно совпадать с направлением стрелки на расходомере (если есть)

Фланцевые болты затянуты с максимальным номинальным крутящим моментом.

При монтаже не должно возникать механических напряжений (скручивание, изгиб), ответные фланцы должны быть осесимметричными и параллельными, должны использоваться соответствующие прокладки.

Прокладки не должны выходить за пределы проходного сечения, в противном случае образуется водоворот, влияющий на точность расходомера.

Любая сила и момент от трубы не должны влиять на расходомер.

Дисплей расходомера должен быть обращен лицом к пользователям.

Защитные заглушки кабельных вводов разрешается снимать только при прокладке проводов.

Преобразователь раздельного типа должен быть установлен в месте, свободном от вибрации.

Преобразователь расходомера не должен подвергаться воздействию прямых солнечных лучей. (требуется тень)

Шаг 4. Выбор места установки расходомера

Выбор места крепления

Выбор места, где отрицательное давление в трубе исключено.

Выбирая место, где поблизости нет двигателей, трансформаторов, мощные электромагнитные изделия могут генерировать электрические помехи.

При измерении смешанной среды расходомеры не должны устанавливаться в месте, где происходит расслоение смешанной фазы.

При температуре окружающей среды от -25 °C до +60 °C лучше избегать попадания прямых солнечных лучей.

Устанавливайте в месте, где отсутствует вибрация или небольшая вибрация. Если существует сильная вибрация, требуется фиксированная опора до и после расходомера.

Температура влажности должна быть в пределах 5% ~ 9%

Прямой дождь и погружение в воду исключены.

Шаг 5. Требование к прямой трубе

Электромагнитные расходомеры имеют низкие требования к прямой трубе до и после расходомеров. Фитинги сопротивления потоку, такие как колено 90 °, Т-образные фитинги, редукторы, полностью открытый клапан и т. д., должны иметь расстояние 5D от оси электродов (не плоскость датчиков) ; Расстояние 10D на входе требуется, если есть разные открывающие клапаны (например, регулирующий открывающий клапан). Обычно после расходомера требуется прямая труба 3D.

(D — внутренний диаметр расходомера)

См. следующий рисунок:

При измерении смешанной среды точки смешивания должны находиться на расстоянии 30D от расходомера, см. следующий рисунок.

Шаг 6. Место установки и направление жидкости

Электромагнитный расходомер может быть установлен горизонтально, вертикально или на слайде.

При горизонтальном монтаже ось электродов должна быть горизонтальной, чтобы избежать кратковременной изоляции электродов из-за пузырьков в жидкости, а также во избежание образования отложений, покрывающих электроды. Датчик не следует устанавливать в самой высокой точке во избежание скопления воздуха в трубе.

Когда расходомер установлен вертикально, направление потока должно быть вверх, это может иметь следующие преимущества.
Когда поток отсутствует или поток мал, тяжелые твердые частицы в жидкости опускаются, а жирные вещества поднимаются и находятся вдали от области электродов электромагнитного расходомера. При измерении двухфазных жидкостей, таких как суспензия, пульпа, вертикальная установка позволяет избежать неравномерного истирания отложений. Как показано на рисунке. Измерительная труба должна быть заполнена жидкостью и должно существовать противодавление.
Во избежание отрицательного давления (повреждения вкладышей) электромагнитный расходомер не должен устанавливаться на входе насоса, рекомендуется на выходе. При скользящем монтаже расходомера расходомер должен быть установлен в подъемной трубе;
При монтаже расходомера в открытой напорной трубе счетчик следует монтировать в более низком месте.

Рекомендуется использовать регулирующие клапаны и запорные клапаны после датчиков (а не перед ними).

Способ монтажа расходомера в скважине

1.Впуск   2.Переливная труба   3.Впуск 4.Чистое отверстие   5.Расходомер 6.Короткая труба 7.Выпускной патрубок 8. Сливной патрубок 9. Сливной клапан
