Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

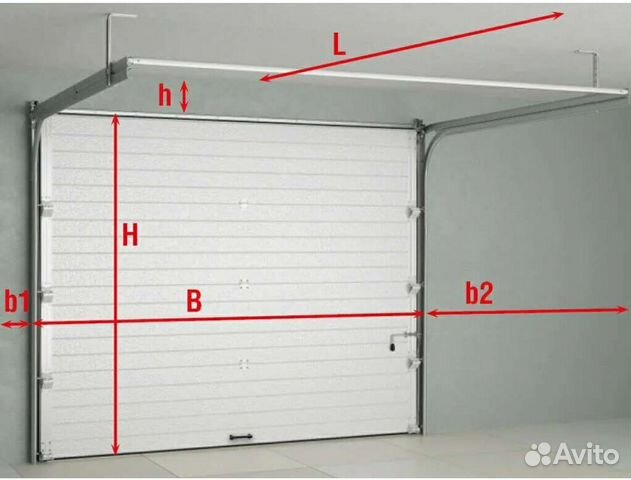

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить

боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

завершить отделку стен, на которые будут монтироваться ворота,
очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
расположить перемычку и боковые поверхности проема в одной плоскости,

убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Популярные готовые решения

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

работы, которые выполняются перед монтажом,
сборка вертикальных направляющих и их крепление к проему,
сборка и крепление горизонтальных направляющих к потолочным конструкциям,

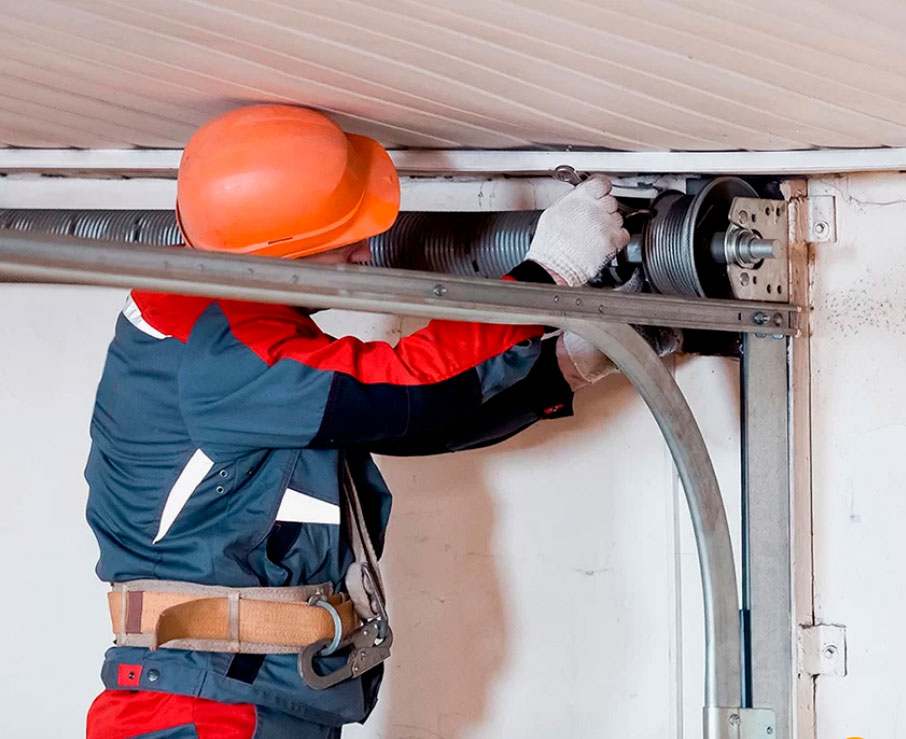

сборка и установка торсионного вала/пружин растяжения,
монтаж нижней секции и полотна ворот без калитки,
установка элементов управления воротами,
регулировка натяжения пружин,
установка ограничителя хода полотна и блока ручного подъема,
снятие защитной пленки.

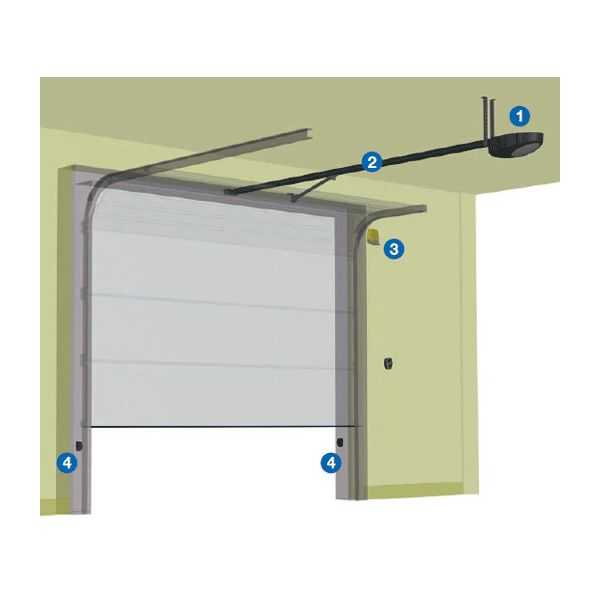

Шаг 4. Монтаж автоматики секционных ворот

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.

Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.

Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота.

Если перекосов и заеданий нет, можно переходить к установке:

Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
Прикрепляем привод к рейке, подключаем его и настраиваем.

Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Ошибка	Внешние проявления	Способ устранения
Полотно ворот не сбалансировано	Полотно падает вниз под собственным весом	Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна.
Полотно ворот не сбалансировано	Полотно «улетает» наверх	Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна).
Полотно ворот не сбалансировано	Полотно поднимается и опускается рывками	Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке.
Ошибка в регулировке при взводе пружин торсионного механизма	При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками	Необходимо после взведения растянуть пружину на 5-10 мм.
Ошибка при монтаже горизонтальных направляющих полотна ворот	Полотно туго идет по горизонтальным направляющим, слышен скрип	Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню
Ошибка при монтаже вертикальных направляющих полотна ворот	Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип	Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики
Ошибка при монтаже внутренних петель на полотне ворот	При подъеме полотна слышен хруст	Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона
Ошибка при монтаже тросов	При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую	Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна
Ошибка при установке роликовых кронштейнов на воротное полотно	Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель	Необходимо отрегулировать держатель ролика на боковой опоре
Ошибка при установке верхнего роликового кронштейна	Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель	Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна.

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Смотрите также

Монтаж секционных ворот Алютех: видео, фото

Зачастую, компании, в которых вы непосредственно приобретаете ворота, предлагают и их монтаж «под ключ», при этом, естественно, что сам процесс описывается как крайне трудоемкий и ответственный. Любопытно, что подготовку проема ритейлеры оставляют на усмотрение заказчика, т.е. вас, ссылаясь на оригинальную инструкцию Алютех. Если вы самостоятельно подготовили основание, то монтаж секционных ворот Алютех, видео с инструкцией по которому вы найдете в конце статьи, не составит больших проблем.

Сам пункт о том, что основание должен подготовить заказчик, относится больше к самим строительным работам, так как на западе подобные ворота устанавливаются изначально всегда и являются распространенным решением, вместе с подъемно-поворотной конструкцией. Подготовленное, в этом случае, означает, что все строительные работы должны быть завершены, начиная от отделки стен, заливке пола в гараже и т.д., но никак не подогнанное к требованиям.

На практике, в современном малоэтажном строительстве, применяются материалы, использование которых производителем Алютех называется причиной «проблемного основания». Как показывает опыт, газобетон, с использованием более длинных дюбелей, а тем более анкеров, способен в достаточной степени выдержать все нагрузки.

Основные этапы монтажа и варианты проблем

Правильный монтаж, действительно очень важен, так как он напрямую будет влиять на срок службы ворот. Само понятие «правильный», означает не сложность сборки, а надежность крепления рамы, соблюдение геометрии и настройка конструкции.

В процессе сборки ворот нет ни каких-либо трудностей, кроме того, и инструкция от производителя описывает этот процесс очень полно, если не сказать избыточно.

Типы установки

Факторы, учитывающиеся при монтаже:

В зависимости от типа рамы и доступного пространства подъема;
Наличие дополнительных конструкций в полотне панелей: двери, декоративные окна и т.д.;
Различная комплектация привода или его отсутствие;
Стандартная, нестандартная из имеющегося модельного ряда, подгоняемая под индивидуальные размеры – установка;
Готовое основание либо создание рамы каркаса;
Наличие коммуникаций под полотком, декоративная/энергосберегающая отделка гаража и другие сторонние элементы.

Критерии правильной установки и итоговый результат

Как правило, описание конечного результата, способы наглядной проверки ворот Алютех и работы механизма, описываются в конце инструкции. Более верным будет разобрать его в самом начале, чтобы понимать для чего требуются определенные шаги и сделать все правильно во время установки, а не исправлять недостатки по завершении работ.

Неправильная подрезка утеплителя

Контроль результата можно разделить на две составляющие: внешний вид конструкции и работа системы хода панелей и привода (в случае его установки).

В руководстве производителя момент конечного результата либо вовсе не описан, либо его можно найти на сайтах ритейлеров с грубыми ошибками, которые противоречат даже оригинальной инструкции Алютех.

Проблемы основания и крепления рамы

Первым что проверяется, это соответствие геометрии и проверка косвенных размеров, а именно диагоналей. Сами диагонали не указаны в документации и их можно не высчитывать, суть проверки сводится к замеру отклонений, т.е. размер по смежным линиям не должен отличаться более чем на 5 миллиметров друг от друга.

Не допускаются отклонения по уровню. Дело в том, что любой столярный уровень, имеет значительную погрешность и отклонения проверяются по отрезкам на метр, не более 1.5 мм и по длине конструкции, с допуском в 5 мм.

Главное, с чего стоит начать внешний осмотр, помимо размеров, это наличие просветов. Ворота Алютех выполняются из качественных секций, толщиной 45 мм, которые надежно защищают гараж от холода и не промерзают. Таким образом, наличие просветов, может свести к нулю все показатели самих панелей.

Во-первых, просветы могут появиться из-за неправильной геометрии и регулировки роликов в уплотнителе. Конструкция ворот выполнена очень качественно и просветов в ней при правильном монтаже, быть не должно.

Во-вторых, просветы могут появиться в местах прилегания рамы к стене. С одной стороны, допуски по отклонению стены компенсируются регулировкой и подкладкой шайб при креплении, с другой появившиеся зазоры нужно обязательно заделывать.

Часто можно встретить случаи использования монтажной пены, как при самостоятельной установке, так и фирмами занимающиеся монтажом.

Использование монтажной пены, ни в коем случае не допускается – это может привести к искривлению направляющих, застреванию роликов при их движении и деформации пружины.

Сама рама выполнена из прочного металла, с оцинкованным покрытием, при этом профиль направляющих имеет минимальный необходимый в этом месте размер листа, из которого он изготовлен. За счет этого, уменьшается вес конструкции.

Собственно, этот факт и приводит к тому, что монтажная пена, при застывании и расширении, легко может деформировать профиль. Деформация приводит не только к застреванию роликов как таковых, но и к дополнительной нагрузке, приходящейся на двигатель.

Не менее опасным при деформации может стать и затруднение при работе пружины. В современных моделях Алютех применяется сдвоенная пружина, заменяющая собой торсионный вал. Она имеет сложную конструкцию и ее стоимость в несколько раз выше, чем у других производителей ворот, а ее ремонт и выпрямление невозможен.

Проблемы сборки и компенсация их настройками

Современные модели ворот Алютех комплектуются новыми роликами, которые имеют длинные пазы под винты, а также другие элементы фурнитуры со значительной возможностью настройки. Это приводит к сложности их подгонки и возможным проблемам при первом открытии/закрытии.

После сборки и проверки геометрии, до подключения привода полезно открыть и закрыть ворота. Главным показателем будет плавность хода и равномерный звук движения роликов.

Регулируемый ролик

Затем, при подключении двигателя, проверка осуществляется повторно. Дело в том, что двигатель поднимает и опускает конструкцию с более равномерным усилием и компенсация веса панелей пружинами, уже сказывается меньше на их плавности хода. Таким образом, неравномерный звук работы привода, как при открытии, так и обратной нагрузке при закрытии, должен быть устранен регулировкой роликов.

Особенности монтажа ворот Алютех на практике

Ворота Алютех выполняются в виде систем для высокого, стандартного и низкого подъёма. Конструкция каждого типа предусматривает определенный запас по высоте над проемом до полотка.

В описании производителя, несколько раз указано, что ворота не уменьшают проем, однако при высоком и стандартном исполнении, он в действительности будет уменьшен на 180 мм. Этот размер «съедается» высотой самих панелей, так как поворотные направляющие заводят их в плоскость по высоте проема, и не поднимают панели за нее под потолок.

Требования к основанию

При установке главным требованием к основанию является его соответствие размерам, геометрии и, главное, надежности материала стен. Именно от того, насколько кронштейны, места крепления вертикальных реек и крепления двигателя будут способны нести нагрузку, зависит безопасность ворот. Одной из причин, столь внимательного подхода к данной проблеме, оказывается кажущаяся легкость подъёма, обеспечивающаяся компенсирующими вес пружинами.

Рама

В случае ненадежных стен, Алютех рекомендует сварить рамную конструкцию, которая должна состоять из двух контуров, наружного и внутреннего. На практике, это становится самым трудоемким процессом во всем монтаже, а требования прочности с лихвой компенсируются простым решением.

Во внутренней кромке проема, сваривается рама из стального уголка. Для этого используется сортовой металлопрокат «уголок 75*75*6» и ни в коем случае не ЛСТК профили, часто применяемые для гипсокартона.

Установка ворот Алютех серии «ПроПлюс»

Источник: http://rusograda.ru/vorota/montazh-sekcionnyx-konstrukcij-alyutex-video

Руководство по установке секционных ворот | Гаражные ворота EasyFit

Мы составили пошаговые инструкции по установке гаражных секционных ворот. От пружин до самих ворот — вот обзор того, что вам нужно знать о каждом компоненте секционных гаражных ворот.

Инструкции по установке секционных ворот Teckentrup

Первой обложкой руководства по установке гаражных ворот являются секционные ворота Teckentrup, начиная со стандартной установки.

В PDF-файле «Инструкции по установке гаражных секционных ворот CarTeck — стандартная установка» вы найдете как общую информацию, так и меры безопасности, требования к проемам, подготовленным для установки ворот, а также правила установки дверной коробки и системы слежения. Это руководство по установке также расскажет вам о методах сверления отверстий для дверных креплений, даст рекомендации по процессу установки двери, а также заключительный осмотр и тестирование двери после завершения установки. В этом руководстве представлены пошаговые изображения, а также инструкция по установке калитки.

В разделе «Установка гаражных ворот CarTeck больших размеров» вы найдете необходимые инструкции для секционных гаражных ворот. Наряду с общей информацией и мерами безопасности вы также найдете, каким требованиям должны соответствовать ваши проемы, а также правила установки дверной коробки и системы слежения. Рекомендуются методы сверления отверстий для дверных креплений и приводится руководство по каждому этапу процесса установки двери. После завершения установки в руководстве будет описан идеальный процесс тестирования и окончательной проверки вашей двери. Также включены подробные изображения.

Для секционных гаражных ворот CarTeck SLX Vision вам понадобится этот документ. Это руководство поможет вам правильно установить секционные ворота. Все требования, касающиеся установки двери, объясняются вместе с процедурами, подробно описанными на рисунках, для выполнения технически правильной установки. Помимо прочего, руководство по эксплуатации проинформирует вас об идеальном типе креплений в зависимости от материала конструкции стен.

Встроенную инструкцию по монтажу ворот мы также собрали в файл «Гаражные секционные ворота CarTeck GSA». Полезные визуальные руководства помогут вам в процессе установки.

Руководство по сборке и эксплуатации гаражных ворот CarTeck с синусоидальными петлями приведено в PDF-файле «CarTeck GSW40-L с боковыми петлями». Это руководство содержит важную информацию, касающуюся общих предупреждений и правил безопасности, а также описания продуктов и изображения, касающиеся установки. Кроме того, вы найдете инструкции по подготовке к сборке, монтажу, электрическим интерфейсам, регулировке, тестированию и вводу в эксплуатацию, эксплуатации, поиску и устранению неисправностей, хранению, транспортировке и утилизации. В конце руководства приводится информация о гарантийных обязательствах и ремонте в течение гарантийного срока.

ВАЖНО! ОЧИСТКА ВАШЕЙ ДВЕРИ — Если у вас есть гаражные ворота Teckentrup, важно ухаживать за гаражными воротами и обслуживать их, чтобы продлить срок их службы. Прочтите этот документ, в котором объясняется, что делать после установки и как регулярно чистить дверь.

Инструкции по установке секционных ворот Hormann

Следующее руководство по установке гаражных ворот относится к секционным воротам Hormann, начиная с инструкций по установке пружин Hormann.

Инструкции по установке пружин Hormann

На странице «Инструкции по установке пружин Hormann Z» вы найдете наглядные инструкции по установке, эксплуатации, техническому обслуживанию и демонтажу пружин Hormann Z.

Для получения информации о пружинах Hormann N см. документ «Инструкции по установке пружин Hormann N» за изображениями, которые помогут вам выполнить каждый этап установки, эксплуатации, технического обслуживания и демонтажа пружин.

Как и выше, инструкция по установке L-образных пружин Hormann в формате PDF наглядно представляет 15 шагов, необходимых для установки L-образных пружин Hormann. Он включает первоначальный план поставляемых деталей, необходимых для установки ваших пружин, и полезные изображения дополнительных мер предосторожности, которые вы должны принять.

Инструкции для оператора Hormann

На странице Инструкции по установке привода Hormann Promatic 4 вы найдете инструкции по установке, эксплуатации и техническому обслуживанию вашего привода гаражных ворот Promatic 4. Это полное руководство включает инструкции по технике безопасности для каждого этапа процесса, а также функции оператора, информацию о ручном пульте ДУ HSE 4 BiSecur и радиоприемнике.

Инструкции для привода Hormann Supramatic E можно найти в документе «Инструкции по установке привода Hormann Supramatic E». Содержание этого документа включает в себя список поставляемых элементов и необходимых инструментов для установки, а также важные примечания, инструкции по установке этого привода гаражных ворот и принадлежностей, а также инструкции по вводу привода в эксплуатацию. Далее вы найдете важные указания по использованию ручного передатчика и информацию о выборе функций, специальные сообщения, сообщения об ошибках и предупреждения, а также рекомендации по разборке Supramatic E Operator.

Как установить гаражную дверь (сделай сам)

Обновлено: 11 февраля 2020 г.

Советы, подсказки и то, о чем вам не говорят инструкции.

Следующий проект›

Семейный мастер на все руки

Гаражная дверь разваливается? Следите за тем, как наш эксперт показывает, как безопасно установить новую гаражную дверь и как снять старую.

Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»

Время
Сложность
Стоимость

Обзор установки новых гаражных ворот

Старые двойные гаражные ворота весят от 4,55 фунтов до 20 фунтов. Этот вес в сочетании с изнашивающейся фурнитурой делает старые гаражные ворота частым местом домашних аварий. Тем не менее, многие из нас входят и выходят из дома через дверь гаража гораздо чаще, чем через обычную входную дверь.

В этой статье мы расскажем вам, чем безопасная дверь отличается от небезопасной. Мы также дадим вам полезные советы, которые вы вряд ли найдете в инструкциях производителя, чтобы правильно и безопасно установить новые гаражные ворота с торсионной пружиной и натяжением своими руками. Самостоятельная установка новых двойных гаражных ворот сэкономит вам несколько сотен долларов и займет от восьми до двенадцати часов, если вы достаточно практичны. Вы можете выполнить большую часть проекта по установке новых гаражных ворот самостоятельно, но вам следует нанять помощников для снятия старой двери.

ВНИМАНИЕ!

Наймите профессионала, чтобы снять напряжение с существующей системы торсионных пружин.

Два типа пружин

Фото 1: Боковые пружины: Ослабьте натяжение боковых пружин

Ослабьте натяжение боковых пружин растяжения, подняв дверь и зафиксировав ее на месте с каждой стороны парой плоскогубцев . Привяжите удлинительную пружину к направляющей ролика, затем отсоедините трос от каретки плоскогубцами.

Защитная стяжка для пружин

Удерживайте пружины на месте, привязав их к направляющей, прежде чем отсоединять трос.

Только для профессионалов: Работа с торсионными пружинами

Профессионал будет использовать специальные инструменты, называемые намоточными стержнями, для ослабления натяжения. Делать это самостоятельно без соответствующих инструментов и опыта крайне опасно.

Фото 2: Снимите старую дверцу

Опустите дверцу и демонтируйте ее, сняв фурнитуру. Опустите двустворчатую дверь, наняв как минимум двух помощников, чтобы помочь с весом, и поместите блок 2 × 4 под дверь, чтобы не раздавить ногу или палец, когда она опускается. Снимайте секции по одной, отсоединяя ролики и кронштейны. Если у вас есть окна, заклейте их скотчем, чтобы предотвратить разлетающиеся осколки, если они разобьются. Затем удалите старые роликовые направляющие и оставшееся оборудование.

Фото 3: Установите первую секцию

Отцентрируйте и выровняйте первую секцию после установки кронштейнов. Дверь должна быть ровной, даже если пол не ровный, поэтому используйте прокладки под секцией, чтобы выровнять ее. Резиновая прокладка на нижней секции заполнит щели, образовавшиеся из-за неровности пола. Чтобы удерживать уровень на месте, прикрепите его скотчем к секции. Чтобы удерживать секцию на месте, слегка вбейте гвоздь 16d в раму и согните его над секции. Добавьте скобы и ролики, прежде чем устанавливать их на место, и ставьте одну секцию поверх другой, пригвождая пальцы ног по мере подъема.

Фото 4: Установка распорки

Установите распорку жесткости поверх верхней секции стальных ворот так, чтобы секция лежала горизонтально. Затем установите кронштейн сошника, который заменяет центральный кронштейн, между двумя верхними секциями. Пока вы работаете над секциями, защитите их от царапин, положив обрезки ковра на козлы. Теперь вставьте ролики в кронштейны роликов.

Пружины для гаражных ворот бывают двух видов: торсионные (см. выше), которые крепятся на перемычке над воротами, и удлиняющие (фото 1), которые плавают над верхней роликовой направляющей. В прошлом пружины растяжения были более безопасными в установке, но не имели сдерживающих тросов, проходящих через центр пружины. Без кабеля эти пружины становятся опасными, тяжелыми хлыстами, когда ломаются. Они также имеют тенденцию быть более шумными, чем торсионные пружины, и мы рекомендуем вам использовать их только в том случае, если у вас нет 12-дюймового пространства над дверью, которое требуется для торсионной пружины.

Пружины кручения имеют три преимущества перед пружинами растяжения: они тише, надежнее и их легче настроить. Торсионные пружины работают тише, потому что пружина не стучит по роликовой дорожке. Они безопаснее, потому что когда пружина ломается, она обычно остается на стержне. Наконец, вы можете точно отрегулировать натяжение торсионной пружины, чтобы дверь была идеально сбалансирована. Настройка натяжения торсионных пружин всегда была очень опасной, но доступны системы торсионных пружин и пружин растяжения с простым натяжением своими руками (Фото 7). Если вы не используете одну из этих удобных для самостоятельной работы и простых систем натяжения (Clopay EZ-Set Spring и Wayne-Dalton TorqueMaster — это две марки), вам следует нанять профессионала для ослабления и регулировки натяжения торсионной пружины.

Покупка стальной двери

Фото 5: Установка роликовых направляющих

Сначала установите вертикальные роликовые направляющие, обернув изогнутую кромку вокруг роликов. Верх этих гусениц должен быть примерно на 8 дюймов ниже верха верхней секции. Подождите, чтобы установить верхние гусеницы, пока этот шаг не будет завершен. Проверьте уровень верхней секции, чтобы убедиться, что верхние части вертикальных роликовых направляющих находятся на одном уровне друг с другом. Нижняя часть роликовых дорожек должна находиться на расстоянии не менее 1/8 дюйма от бетонного пола. После выравнивания и монтажа этих гусениц установите верхние роликовые (горизонтальные) гусеницы.

Фото 6: Выравнивание верхних направляющих

Выравнивание верхних направляющих роликов, осторожно приподняв дверцу наполовину. Зафиксируйте его на месте с помощью двух зажимных плоскогубцев и установите опорные кронштейны на заднюю часть направляющих с помощью перфорированного уголка размером 1-1/4 дюйма (можно приобрести в домашних центрах и хозяйственных магазинах). Установите стопорные болты 1-1/2 x 1/4 дюйма с резьбой внутрь гусеницы на конце каждой верхней гусеницы.

Фото 7: Установите торсионную пружину и стержень

Поместите пружину и стержень в их кронштейны и присоедините тросы, следуя инструкциям производителя. (Здесь показана пружина EZ-Set Spring производства Clopay.)

Натяжение пружины

С помощью дрели натяните торсионную пружину. В этой системе для двустворчатой двери используется одна пружина, но многие производители используют две пружины для двустворчатой двери. Нарисованная линия на пружине служит индикатором количества витков, которые вы делаете на пружине. Чтобы стержень не проворачивался, пока вы добавляете натяжение, прикрепите фиксирующие плоскогубцы к стержню на обоих концах пружины. Нанесите смазку для гаражных ворот на пружину.

Стандартные двустворчатые гаражные ворота имеют высоту 7 футов и ширину 16 футов. Стандартные одностворчатые двери имеют высоту 7 футов на 8 или 9 дюймов.футов в ширину. Поскольку двери такие большие, в нескольких домашних центрах и только в некоторых магазинах гаражных ворот есть много дверей на складе, поэтому рассчитывайте заказать одну, а не покупать ее с полки. Гаражные ворота изготавливаются из дерева, стеклопластика и стали. Стальные двери, такие как наши, легкие, не требуют обслуживания, доступны по цене, легкодоступны и имеют изоляционную способность до R-19.

Вы можете выбрать один из трех основных типов стальной двери: (1) только стальная; (2) сталь с изоляцией внутри; и (3) сталь с обеих сторон с изоляцией от 1-3/8 до 2 дюймов. Другими особенностями, которые увеличивают стоимость, являются более толстая изоляция и окна, особенно изолированные окна. Системы натяжения, сделанные своими руками, также немного увеличивают стоимость двери. Обязательно укажите, что именно вы хотите.

Когда вы устанавливаете новую гаражную дверь, замените также всю фурнитуру. Если ваш автоматический открыватель не имеет системы автоматического реверса с фотоэлектрическими датчиками, замените ее. Для дверей с открывателями также требуются две дополнительные детали, которые вы видите на фото 4: опорная стойка (обычно входит в комплект двери) и скоба открывателя (не входит в комплект). Для дверей с торсионными пружинами, расположенными над дверью, потратьте около 50 долларов, чтобы профессионал гаражных ворот снял натяжение.

После установки новой двери удалите старый стопорный материал с внешней стороны двери и замените его материалом с резиновым уплотнительным уплотнителем (доступен в домашних центрах). Установите стопорный материал при закрытой двери и прислоните прокладку к двери под углом 45 градусов.

Семь ключей к безопасной дверной системе

Легкий вес. Утепленные двойные стальные двери, даже самые тяжелые, обычно весят от 150 до 200 фунтов, что составляет менее половины веса дверей из дерева или твердого картона, которые они заменяют. И хотя вес не является проблемой, если пружины правильно натянуты, все пружины со временем ослабевают и ломаются. Если вы видите, что пружина может нуждаться в ремонте, ознакомьтесь с этим руководством по ремонту пружин гаражных ворот.

Сопротивление защемлению. Наиболее распространенная травма гаражных ворот — это сломанный или даже ампутированный палец, когда он попадает между секциями во время движения ворот. Чтобы предотвратить эти несчастные случаи, ищите дверь с секциями, устойчивыми к защемлению.

Защитные тросы. Когда старые пружины растяжения ломаются, пружины и тросы становятся тяжелыми хлыстами, которые повреждают автомобили и даже травмируют людей. Чтобы решить проблему биения, производители теперь предлагают сдерживающие тросы, проходящие через центр боковых удлинительных пружин. Если у вас есть пружины растяжения и вы не планируете заменять дверь, убедитесь, что пружины имеют эти удерживающие тросы, или поручите их установку профессионалу.

Безопасные автоматические открыватели дверей. Все автоматические открыватели теперь должны иметь механизм автореверса и фотоэлементы, расположенные у пола по обеим сторонам двери (см. фото). Если дверь закрывается и луч между глазами прерывается, дверь автоматически реверсируется. Если глаза не связаны, дверь не будет работать. Инструкции по установке нового механизма открывания гаражных ворот см. в разделе Установка устройства открывания гаражных ворот.

Надежное крепление и направляющие. Кронштейны торсионных пружин должны быть прочно закреплены на деревянном перекрытии над дверью. Опорные кронштейны роликовой дорожки и сошник должны быть надежно закреплены болтами к стропилам.

Ежегодное обслуживание. Ежегодно проверяйте все гайки и болты на направляющих и роликах, чтобы убедиться, что они надежно затянуты. Проверьте состояние всех кабелей, чтобы убедиться, что они не изношены и не изношены. Смажьте ролики и пружины смазкой для гаражных ворот (см. Как починить шумную гаражную дверь для получения советов по обслуживанию и решению проблем). Ворота должны работать плавно и должным образом сбалансированы. Проверьте баланс, отключив открыватель и опустив дверь наполовину – дверь должна удерживать свое положение. Если это не так, отрегулируйте натяжение пружины или замените пружины.

Расположение переключателя открывателя. Дети любят играть с автоматическими открывателями дверей. Чтобы они этого не сделали, устанавливайте любые выключатели на высоте не менее 5 футов над полом.

Необходимые инструменты для этого проекта по установке гаражных ворот

Подготовьте необходимые инструменты для гаражных ворот перед началом работы — вы сэкономите время и нервы.
