Как устроен септик топас: Устройство Топас, схема, принцип работы, подключение септика

Содержание

Устройство Топас, схема, принцип работы, подключение септика

Это продолжение полного обзора станции глубокой биологической очистки «Топас». В этой статье разбираем конструкцию  и принцип работы септика.

При выборе системы канализации многие покупатели либо не читают подобный материал, либо читают его между строк. А очень зря. Знание устройства очень помогает, при возникновении проблем, разговаривать с сервисной службой на одном языке. Также вы можете самостоятельно разобраться в причине неисправности и восстановить работу очистного сооружения.

Схема Топас

Рассмотрим устройство Топас, рассчитанного на 5 проживающих.

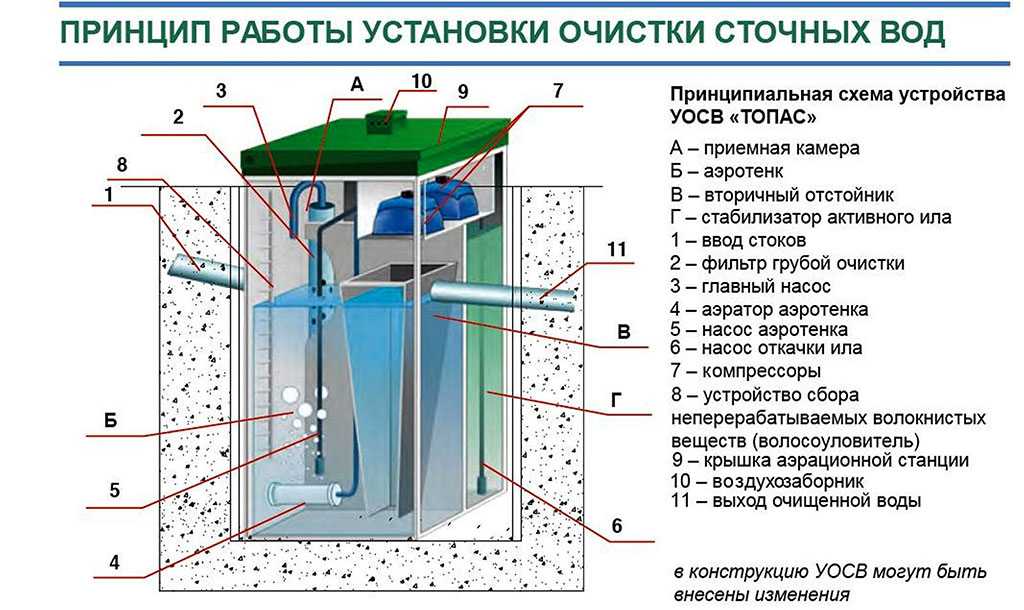

Схема септика Топас

Обозначения
  • А. Приёмная камера
  • Б. Аэротенк
  • В. Вторичный отстойник
  • Г. Стабилизатор ила
  • Д. Компрессорный отсек
  1. Ввод стоков
  2. Фильтр грубой очистки
  3. Главный насос
  4. Насос откачки ила
  5. Насос аэротенка
  6. Компрессоры
  7. Устройство сбора не перерабатываемых волокнистых веществ (волосоуловитель)
  8. Выход очищенной воды
  9. Поплавковый датчик
  10. Распаечная коробка для подключения подводящего электрокабеля
  11. Кнопка включения и выключения станции
  12. Блок управления
  13. Фильтр плавающих веществ (фильтр тонкой очистки)
  14. Успокоитель вторичного отстойника
  15. Циркуляционный насос
  16. Аэраторы

Принцип работы Топас

Хозяйственно-бытовые стоки из дома по трубе (1) попадают в приёмный отсек (А) септика Топас. Под интенсивным воздействием воздуха (аэрацией), стоки проходят фазу измельчения и предварительной очистки. Аэрация в приёмном отсеке осуществляется с помощью аэратора (16), расположенного на дне станции и воздушного компрессора (6).

Подготовленные стоки проходят через фильтр крупных фракций (2). Суть которого – задержать крупные не переработанные частицы внутри приемной камеры до полного растворения. Затем с помощью главного насоса (3) перекачиваются в отсек-аэротенк (Б). В процессе перекачивания, стоки проходят через волосоуловитель (7), на котором собираются не перерабатываемые волокнистые вещества.

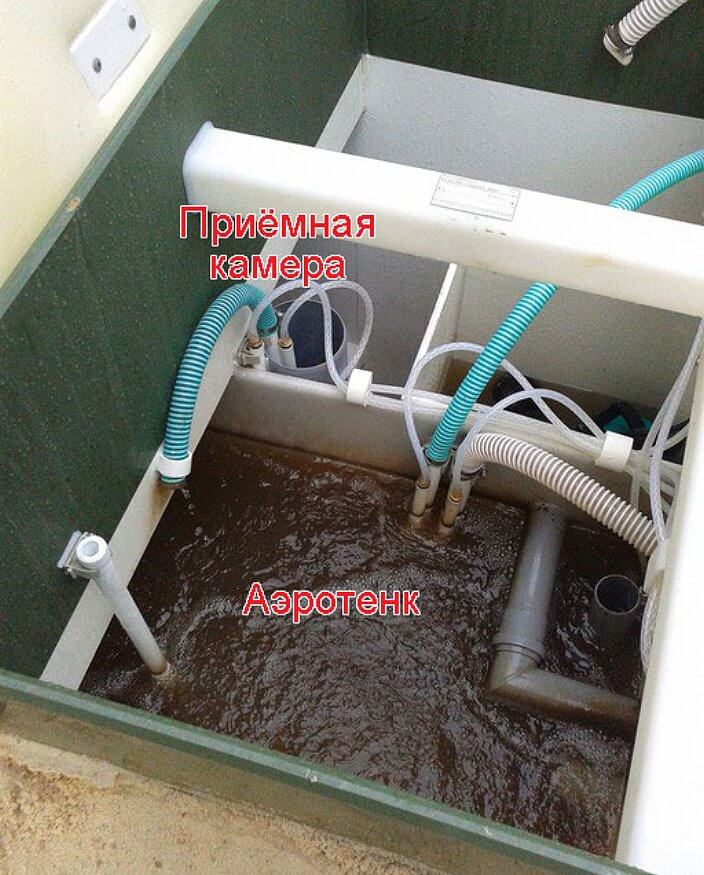

В аэротенке сточные воды проходят доочистку с помощью активного ила – колониями бактерий и микроорганизмов «живущими» в септике, которые в процессе жизнедеятельности перерабатывают загрязнённые стоки. Как и в приёмной камере, на дне аэротенка тоже находится аэратор, который насыщая стоки кислородом, поддерживает работоспособность активного ила.

Пройдя переработку в аэротенке, очищенные стоки вместе с активным илом поступают в следующий отсек – вторичный отстойник. Назначение этого отсека – отделить очищенную воду от активного ила. Под действием силы тяжести ил в этой камере опускается на дно, а очищенная вода через фильтр тонкой очистки (13) самотёком отводится в дренаж. Либо, откачивается принудительно с помощью дренажного насоса (в модификациях ПР).

Активный ил оседает на дно, а затем перекачивается насосом аэротенка в камеру — стабилизатор (Г). Откуда он откачивается, когда проводится техническое обслуживание.

Очищенные стоки представляют собой прозрачную воду (или немного мутную, если септик находится в стадии запуска), очищенную на 95-98%. Вода после переработки является технической и поливать ей, например, клубнику или огурцы не стоит, ведь бактериологической очистки в стандартной комплектации не предусмотрено. Вы можете спокойно поливать ей деревья и кустарники на участке.

В работе Топас предусмотрено 2 фазы (цикла) работы, которые переключаются с помощью поплавочного переключателя (9) внутри приёмного отсека. Прямой цикл (фаза очистки) и обратный цикл (фаза регенерации). Фаза очистки работает, когда поступают канализационные стоки. Фаза регенерации нужна для поддержания жизнедеятельности активного ила во время отсутствия стоков.


Принцип работы топас в развёрнутом виде хорошо представлен на видео ниже. Сразу оговоримся – это схема работы европейского септика TOPAS+. Более технологичного, нежели устройство российского производства. Главное отличие в том, что за переключение фаз работы отвечает микропроцессорный блок управления совместно с датчиком давления. Плюс, европейский вариант комплектуется песчаным фильтром, который осуществляет дополнительную доочистку стоков. В остальном, принцип действия остался неизменным.


В заключение стоит ещё раз отметить, что вся очистка стоков происходит автоматически и не требует вашего вмешательства. Никакие добавки, бактерии и прочую химию заливать не требуется – все бактерии и микроорганизмы появляются естественным путём

– вам необходимо только пользоваться канализацией. От вас требуется только время от времени открывать крышку для контроля работы и осуществлять плановое техническое обслуживание септика.

Остались вопросы? Мы знаем всё о септиках Топас! Свяжитесь с нами по телефону +7 (499) 391-68-35 или напишите в WhatsApp и мы ответим на все возникшие вопросы.
Мы осуществляем продажу, профессиональный монтаж и обслуживание септиков Топас любых моделей.

Как вы заметили, внутри отсеков вся перекачка стоков осуществляется с помощью мамут-насосов. Это очень простое и эффективное решение. Анимированная схема работы мамут-насоса приведена ниже.

Устройство Топас

Корпус

Корпус септика изготовлен из листового полипропилена. Толщина полипропилена может отличаться у разных моделей и модификаций. Внешние стенки выполняются из листа толщиной от 18мм и более, внутренние перегородки тоньше и электрический отсек из более тонкого. Полипропиленовые листы скрепляются друг с другом методом сварки. Если раньше сварка осуществлялась исключительно с помощью фена ручным способом, то сейчас применяются полуавтоматические процессы, позволяющие минимизировать процент брака производства корпуса. Также активно используется оборудование для гибки полипропилена, что даёт готовой продукции меньшее количество сварных швов.

Полипропилен – великолепный материал для изготовления корпуса. Он обладает низкой теплопроводностью и отлично сохраняет тепло зимой. Очень гибок и отлично восстанавливает свою первоначальную форму. Отлично переносит агрессивную среду, преобладающую в септике, и не подвержен коррозии.

Посмотрите на фото, какие нагрузки он может выдерживать. На фотографиях листовой полипропилен размером 1000х1000мм толщиной 18мм. Именно из листов такой толщины изготавливается самая популярная модель Топас-5.

Электрооборудование

Как мы уже упоминали, для осуществления процесса очистки, его управления используется различное электрооборудование оборудование: воздушные компрессоры Airmac, поплавочные переключатели, блок управления, немецкие дренажные насосы Wilo (в модификациях с принудительным отводом воды). Все комплектующие тщательно подобраны и отлично зарекомендовали себя на протяжении многих лет работы.

Вся прелесть Топас, за счет чего он стал так популярен – это простота конструкции, взаимозаменяемость комплектующих и возможность ремонта своими силами. Все детали, разве что кроме компрессоров и аэраторов, можно починить или изготовить самостоятельно. Это как с УАЗом в российской глубинке — всегда найдется местный «кулибин», способный его завести.

Кроме того, можно даже самостоятельно сделать некоторые полезные опции, как, например «Инструкция: как сделать аварийную сигнализацию для Топас своими руками».

Электрическая схема Топас

Подвод питающего кабеля производится в компрессорном отсеке. Вам необходимо только подсоединить его к блоку управления. Схема подключения Топас немного отличается от модели к модели. Нижеприведенные принципиальные электрические схемы используются в септиках от Топас-4 до Топас-30.

Так же можете посмотреть электрическую схему аналога Топас. Она более понятна для обычного пользователя.

Как подключить септик к электросети

Как видите, схема подключения Топас очень проста и в ней разберется любой электрик. А можно купить блок управления Топас в сборе: с герметичными розетками, с гермовводами, которые предотвратят попадание влаги внутрь корпуса.

Качество очистки

Обратите внимание, что Топас может очищать только хозяйственно-бытовые стоки. Если вы планируете очищать стоки от кафе, различных предприятий и производств, где характер стоков отличается от среднестатистических, то при принятии решения о выборе септика, вам следует опираться на следующую таблицу.

Состав и свойства бытовых сточных вод по основным нормируемым показателям до и после очистки должны соответствовать требованиям, приведенным в таблице.

Наименование показателя Единица
измерения		 Концентрация, не более
До
очистки		 После очистки
(не более)		 После доочистки биореакторои
ТОПЛОС-ЦИКЛОН (не более)
рН   6-9 6-9 6-9
Взвешенные вещества мг/л до мг/л
300		 10,0 3,0
БПК5 мг/л до 300 4,0 2,0
ХПК мг/л до 500 30,0 15,0
Азот аммонийный мг/л 25 1,5 0,39
Нитраты мг/л   45 40
Нитриты мг/л   3,3 0,08
Растворенный кислород мг   4 4
СПАВ мг/л 20 0,5 0,1
Нефтепродукты мг/л
0,5		 0,05 0,05
Фосфаты (РО4) мг/л 5 3,5 0,05 (по Р)*

*— при добавлении реагента.

Продолжаем изучать проблему канализации для загородного дома со следующей статьей.

Далее: Как подобрать Топас

устройство и принцип работы септика Топас

Септик ТОПАС-С 9

Септик ТОПАС-С 6

Если монтаж септика осуществляется зимой и до весны им пользоваться не планируют, то необходимо консервация станции. Также станцию консервируют в случае, если какое-то длительное время в загородный дом никто приезжать не планирует. Для консервации необходимо:

  • Понизить уровень воды в станции на 30-40 %. Если септик использовался до консервации, то необходимо также провести осветление стоков: откачать из каждой камеры попеременно 40 % стока и заполнить освободившееся место чистой водой. При необходимости повторить процедуру несколько раз.
  • Отключить станцию от электропитания.
  • Вынуть компрессоры и извлечь насос (для станций с принудительным отводом стоков).
  • Промыть станцию и прочистить эрлифты.
  • На станциях принудительного типа производится также герметизация выхода очищенной воды.
  • Дополнительное утепление крышки для консервации на зимний период.

Обслуживание Топас

Раз в 4-6 месяцев (обслуживание может произвести сам пользователь)
  • Необходимо удалить избыточный ил из стабилизатора ила. Делается это с помощью встроенного эрлифта откачки ила. После процедуры необходимо залить СИ чистой водой до рабочего уровня.
  • Почистить эрлифты и фильтр грубой очистки. Перед чисткой их нужно будет открутить от установки и извлечь. Обратите внимание, что удерживающие эрлифты форсунки сделаны из латуни, перед откручиванием их необходимо нагреть с помощью фена.
  • Прочистить форсунки.
  • Убрать иловый налет со стенок камер септика.
  • Прочистить воздушные фильтры компрессоров.
Раз в год (обслуживание проводится сервисным специалистом)
  • Поменять местами компрессоры с переподключением к электропитанию. Это делают для того, чтобы у них равномерно вырабатывался ресурс.
  • Очистка приемной камеры от осадка.
Раз в два года (обслуживание проводится сервисным специалистом)
  • Замена мембран компрессора (для Топас 15-150).
Раз в три года (обслуживание проводится сервисным специалистом)
  • Очистка дна камеры аэротенка от осадка.
  • Замена мембран компрессора (для Топас 4-12).
Раз в 10 лет (обслуживание проводится сервисным специалистом)
  • Замена аэрационных элементов.

Цены на септики Топас

  • Сравниваем септики БиоДека и Аэробокс с Топас и Юнилос Астра, какая станция лучше?

    У пользователей популярны вопросы: «Что лучше — Юнилос Астра или БиоДека, Топас или Биодека,  Астра или Топас» и т.д. Давайте сравним Астру, Топас (Топас-С) и БиоДеку. Стоит сразу сказать, что все изделия работают по одной и той же схеме. Принципы данных очистных заложены чешским инженером Яном Тополом. Степень очистки этих станций сопоставима за счет одной и той же схемы технологической схемы.

  • Устройство, монтаж и обслуживание септика Optima

    Компания Deka, производитель септиков БиоДека и Генезис, разработала новую станцию биологической очистки – Оптима. Ее задача – перерабатывать хозяйственно-бытовые стоки от дач и небольших коттеджей.

  • Устройство и принцип работы септика БиоДека 4, его характеристики, монтаж своими руками

    С помощью септика БиоДека 4 обустраивают автономную канализацию на даче или в частном доме, в котором проживают до 4 человек. Наибольшей популярностью БиоДека 4 пользуется у дачников из-за оптимальной производительности, но и для частных домов постоянного проживания эту модель тоже можно использовать.

  • Обслуживание станции Биодека

    Септик БиоДека устроен так, что обслуживание проводить достаточно легко. Но надо помнить, что даже такая простая и надежная установка нуждается в чистке и сервисе. Регламент обслуживания канализации БиоДека, согласно техническому паспорту и инструкции по эксплуатации следующий..

  • Установка Топас под ключ: какая цена?

    Рассказываем, из чего складывается цена Топас при монтаже «под ключ», и объясняем, как выбрать надежных мастеров. Расходы на обустройство автономной канализации состоят из двух частей: цены Топас и стоимости монтажа «под ключ». Причем установка составляет около
