Как закрепить сэндвич дымоход – установка и монтаж дымохода из сэндвич труб

Содержание

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

  • Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
  • Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
  • Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
  • Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
  • На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

  • высокая стоимость,
  • большой вес,
  • сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

МатериалыОсобенности конструкцииПлюсыМинусы
сталь, кирпич засыпной или рулонный негорючий утеплительмонтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителемнизкая цена материалов, несложный монтажнеобходим фундамент, шахта может быть только вертикальной,

материал шахты гигроскопичен,

легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

сталь, минеральная вата (готовые секции-сэндвичи)дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ниминевысокая стоимость,

простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов,

относительно небольшой вес конструкции,

простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации

небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочкасрок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурацииобязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная ватадымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетонасрок эксплуатации – до 40 лет, абсолютная пожаробезопасностьсрок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная ватадымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахтасредняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахтынеобходим фундамент, шахта может быть только вертикальной,

материал шахты гигроскопичен,

легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

РасположениеПлюсыМинусы
Внутриможет использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатациисложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружипрост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасентребует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

  • Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
  • Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
  • Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

  • Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
  • Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
  • Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
  • Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
  • Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

  • Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
  • Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
  • Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

infotruby.ru

Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования

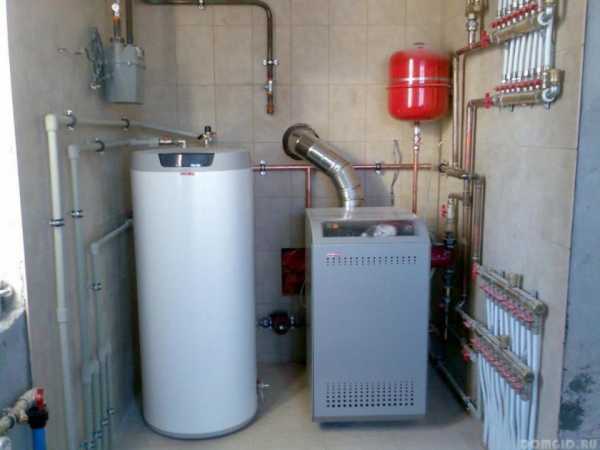

Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Монтаж сэндвич трубы через деревянную стену

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

  • малый вес;
  • совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
  • эстетичный внешний вид;
  • высокая стойкость к воздействию коррозии;
  • снижение риска возгорания строительной конструкции;
  • снижение количества сажи, скапливающейся внутри трубы;
  • высокая сборка монтажных работ;
  • возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Что необходимо для работы по монтажу дымохода

Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.

Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:

  • кронштейн, удерживающий узел перехода через стену;
  • крепеж;
  • хомуты, соответствующие размеру трубы;
  • заглушки;
  • маркер разметочный;
  • герметик с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печиМинимальное сечение дымоходаДиаметр трубы
до 3,5 кВт140 × 140 мм158 мм
от 3,5 до 5,2 кВт140 × 200 мм189 мм
от 5,2 до 7 кВт140 × 270 мм220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

  • ошибок в расчетах и монтажной схеме;
  • несоблюдение технологической дисциплины.
  • применение низкопробных материалов, инструмента, крепежа.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

С чего надо начинать проход через стену

Приобретение дымохода

Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа. Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.

Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

  • можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
  • дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

  • сам монтаж производится в несколько операций:
  • на выход из котла необходимо установить трубу;
  • установить тройник с вмонтированной в него задвижку;
  • после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

prohlados.ru

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

  1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
  2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
  3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

  • Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
  • Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
  • Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
  • Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
  • Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
  • Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

krovgid.com

Как установить сэндвич-дымоход: пошаговое руководство.

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

Размер поперечного сечения трубы дымохода;
Длину трубы дымохода.
Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

Если тепловая мощность не превышает 3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

Дымовые трубы должны характеризоваться отсутствием уступов;
Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
Максимальный угол отведения труб не должен превышать 30 градусов;
Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

#печной #дымоход

pechnoi.ru

Установка сэндвич дымохода - как легко сделать своими руками?!

Качественный дымоход даёт не только вывод дыма на улицу, но и обеспечивает безопасность дома и людей.

Сэндвич-дымоходы имеют наивысшую пожароустойчивость, теплоизоляционный материал держит трубу достаточно холодной, а идеально подогнанные между собой секции соединяются без щелей, через которые может «сифонить» дым.

Внешне сэндвич труба сделана из нержавеющей стали, которая отлично справляется с атмосферным воздействием: дымоход будет как новый ещё лет 20.

Почему дымоход называют сэндвич?

Сэндвич-дымоходы делаются метровыми секциями, где каждая из них состоит из трёх слоёв: внутренний, наружный и между ними изоляционный.

Для внутренней части дымохода берётся жаропрочная нержавеющая труба, в состав которой входит молибден. Она прекрасно переносит нагревание, а антикоррозийные свойства отлично справляются с конденсатом.

Наружный слой в сэндвич-дымохода не подвергается нагреванию как внутренняя труба, поэтому в менее дорогих дымоходах для наружного слоя используется оцинкованный металл, а в более дорогих также используется нержавеющая сталь, которая более долговечна.

Изоляционный слой делается из базальтовой ваты или минерального волокна. Такие материалы долговечны, огнеупорные и хорошо справляются с теплоизоляцией. В зависимости от диаметра дымохода, изоляционный слой может быть от 25 до 60 мм.

Сэндвич-дымоход состоит не только из метровых прямых секций, в состав конструкции также входят различные переходники, колена, «ревизия» – секция, которая имеет окно для чистки сажи, козырёк с искрогасителем, различные крепёжный кронштейны и хомуты.

Монтаж сэндвич-дымохода

Конструкция такого дымохода довольно проста, поэтому с ней может справится даже тот человек, который далёк от строительства.

Начинается всё с разметки, нужно будет определить, где нужно делать отверстие в стене для вывода дымохода, а также отмерить и подобрать достаточное количество секций, поскольку дымоход для хорошей тяги должен быть длинной не менее 5 м.

Отверстие в стене делается немного больше, чем диаметр трубы дымохода, для того чтобы было место для дополнительного изоляционного слоя между стеной и дымоходом – это особенно важно, когда стены деревянные.

Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода. К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода.

После нужно подсоединить топку к «ревизии». Так как диаметр трубы топки и дымохода может отличатся, нужно использовать переходники.

Первичная труба, которая подсоединяет топку и «ревизию», идёт без изоляционной ваты, поскольку в этом месте, из-за близкого расстояния к топке, очень высока температура, от которой изоляция может окаменеть и даже привести к пожару.

Дымоходную трубу в стене обкладывают базальтовой бумагой и закрывают плиткой, кирпичом, деревянной или металлической панелью.

После снизу вверх, начиная с «ревизии» нужно протянуть секции к крыше дома. Каждая секция на конце имеет разный диаметр трубы, поэтому они соединяются последовательно, в одну сторону и в одном положении. Ещё один крепёжный кронштейн крепится на краю крыши. В верхней части дымохода обязательно должен быть козырёк, для того чтобы внутрь не попадали осадки.

Соединяются секции между собой хомутами (они идут в комплекте), а щели между секциями заполняются специальным слоем огнестойкого герметика. Соединять секции между собой нужно очень тщательно, поскольку плохая герметичность уменьшит тягу.

Фото сэндвич дымоходов













dizajninterer.ru

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 - 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

  • «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
  • «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

  • На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
  • На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме "установка сэндвич-дымохода":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

postroju-dom.ru

все про установку сэндвич-трубы » Аква-Ремонт

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

  • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
  • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
  • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

aqua-rmnt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
