Деревянная лестница уже давно перестала быть просто средством передвижения и стала имиджевым элементом интерьера. Лестницы могут быть прямыми, изогнутыми, винтовыми, ломаными, но ключевым звеном неизменно остаётся ступень. Именно для того, чтобы зафиксировать в пространстве этот элемент и нужны тетивы, косоуры, больцы и т.д.
Знакомьтесь: Zipbolt 12.600
Мы представляем Вашему вниманию шурупно-винтовой крепёж Zipbolt 12.600.
Стяжка Zipbolt 12.600
Эта стяжка является своего рода аналогом обычной мебельной эксцентриковой стяжки и служит для соединения деталей деревянной мебели по торцам под прямым углом. Однако, 12.600 имеет ряд серьёзных отличий, которые позволяют использовать её для крепления ступеней деревянной лестницы.
В основу работы этой стяжки положен редуктор. Он состоит из двух прямозубых шестерен, расположенных перпендикулярно по отношению друг к другу. Одна из этих шестерен имеет шестигранный шлиц под ключ Аллена и является ведущей, а вторая, ведомая, — отверстие с резьбой под шпильку.
Применение редуктора даёт возможность изменить на 90 градусов ось вращения ключа по отношению к оси стягивания, тем самым избавляя от необходимости фрезеровки паза под гайку, которую нужно крутить рожковым ключом.
Таким образом, в отличии от эксцентриковой, стяжка 12.600 имеет регулировку затягивающего усилия и позволяет изготавливать разборные деревянные конструкции за счет резьбового соединения.
Применение стяжки 12.600 для крепления ступеней
Данная стяжка позволяет крепить ступени к косоуру.
Установка ступеней на косоуры
Как работать со стяжкой
Разметьте технологические отверстия в соответствии с присадочным чертежом. Просверлите отверстия, для этого Вам понадобится три сверла: 5 мм, 6 или 7 мм (в зависимости от того насколько плотно необходимо посадить шпильку) и перо, а лучше сверло Форстнера Ø 25 мм.
Сделайте отверстие под зарезную шурупную часть
Сделайте отверстие под шпильку и редуктор
Чтобы вкрутить шпильку понадобится крестовая отвертка PZ2, а для того, чтобы затянуть стяжку — ключ Аллена или имбусовый ключ 4 мм.
Вкрутите шпильку
Совместите детали и вставьте редуктор согласно метке на корпусе
Затяните стяжку
Соединение готово!
Типовой шаблон
Для точной и быстрой разметки отверстий Вы можете изготовить шаблон. Нарисуйте его сами, как показано на эскизе, либо распечатайте из программы AutoCAD в масштабе 1:1 (обязательно проверьте соответствие размеров после распечатки, поскольку принтер может искажать изображение при печати). После этого вырежьте его, сложите по линии сгиба, приложите к детали и разметьте отверстия.
Ссылка на скачивание zip-архива с шаблоном в формате .dwg (23 Кб)
Эта стяжка имеет небольшой размер (габаритная длина составляет всего 42 мм, при этом длина зарезной шурупной части 12 мм) и, если Вам нужен соединитель подлиннее или требуется закрепить ступени из мягких пород дерева, то смотрите подробное описание шарнирной винтовой стяжки с футоркой Zipbolt 11.720.
Заключение
В заключение хочется отметить, что крепеж компании Zipbolt многофункционален и обладает широким спектром прикладного использования.
Инженерные решения, заложенные в этих изделиях, позволяют быстро и надёжно выполнять крепление ступеней деревянной лестницы, а также соединять различные деревянные детали с углами сопряжения в диапазоне от 90 до 180 градусов.
На сайте приводятся видеоматериалы, обязательно смотрите их, возможно они натолкнут на решение Ваших непростых задач!
Zipbolt делает то, что другим не под силу!
Способы крепления ступеней деревянной лестницы к бетону
Содержание
- 1 Как закрепить ступени на деревянной лестнице: основные способы
- 2 Как прикрепить ступени к косоурам?
- 3 Как прикрепить ступени к тетивам?
- 3.0.1 «Одностороннее» крепление
- 3.0.2 Несколько слов о самих ступенях
- 3.0.3 Деревянная отделка для бетонной лестницы
Как закрепить ступени на деревянной лестнице: основные способы
Обладатели домов довольно часто сталкиваются с необходимостью установки внутренней лестницы. Двухэтажные дома, а также квартиры давно уже перестали быть редкостью, и в этом случае без лестницы не обойтись.
Особой популярностью пользуются деревянные лестницы, которые способны стать настоящим украшением интерьера — особенно если знать, как закрепить ступени на деревянной лестнице. Ненадежное крепление в лучшем случае приведет к постоянному скрипу ступенек, а в худшем лестница может и сломаться.
Рассмотрим вначале два типичных способа крепления ступенек к лестнице:
- Крепление на тетивах. В этом случае каждая ступенька прикрепляется к специальным брусьям (они и называются тетивами), расположенным по бокам лестницы.
Глядя на эту картинку, нетрудно понять принцип крепления ступеней. Нужно только добавить, что иногда тетиву приходится прикреплять к примыкающей стене.
- Крепление на косоурах. Косоуром называют специальный конструктивный элемент, представляющий собой опору лестницы. Ступени крепятся на косоуры сверху. Один из вариантов такого крепления можно увидеть на рисунке:
Существует и третий способ крепления лестничных ступеней — с опорой непосредственно на перила.
Так как при этом используются больцы — особые крепежные элементы — такой способ называют также способом больцевого настила. К сожалению, хотя при помощи «больцевого настила» можно получить очень красивую лестницу, применять его не рекомендуется, поскольку для этого необходимы серьезные профессиональные навыки, которые имеются далеко не у каждого.
Как прикрепить ступени к косоурам?
Рассмотрим вначале ситуацию, когда необходимо прикрепить ступени к деревянной лестнице на косоурах. Наиболее очевидный способ сделать это — использование саморезов. Разумеется, потребуется отобрать достаточно длинные саморезы немаленького диаметра. Кроме того, в местах прикрепления придется просверлить дрелью ступеньки насквозь.
Основное достоинство этого подхода — простота и доступность. Вот только после прикрепления ступени придется позаботиться о внешнем виде, замаскировать образовавшееся в ступени отверстие. Для этого применяют специальные декоративные заглушки. Чаще всего эти заглушки сделаны из пластика.
Если правильно подобрать такие заглушки по цвету и величине, они могут даже украсить лестницу.

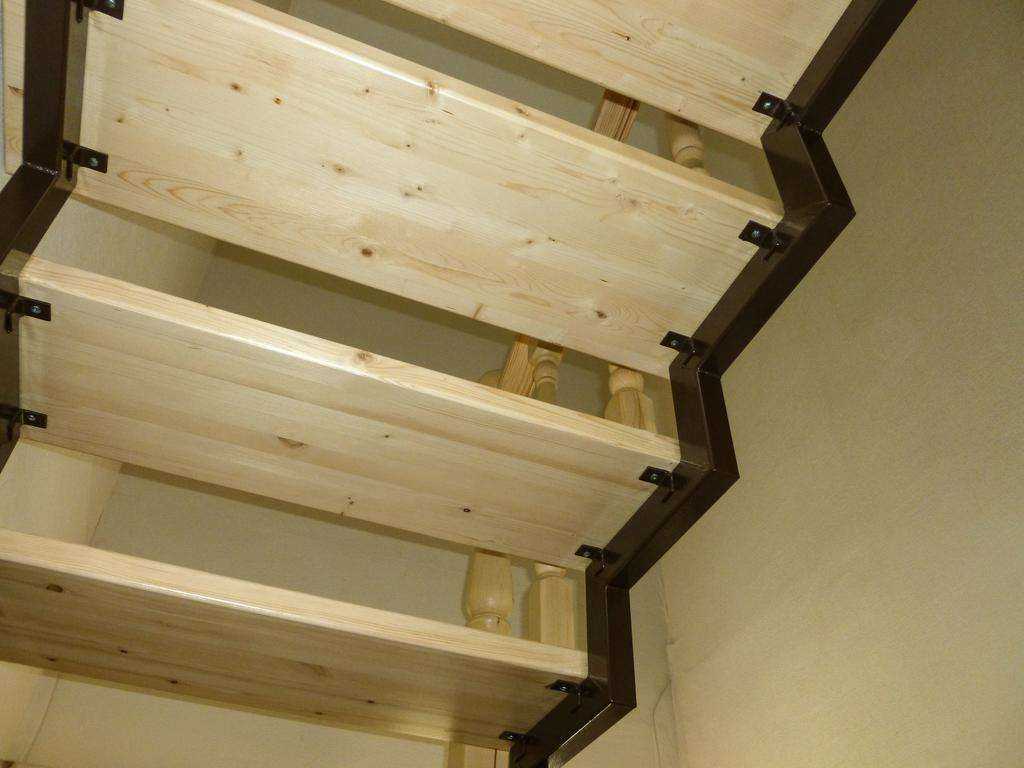

Иногда можно также использовать и уголок для крепления ступеней лестницы. Для этого такой уголок должен быть предварительно закреплен на косоуре. Такой способ чаще всего используется при создании деревянных лестниц с внешней обшивкой, полностью скрывающей косоур.
Наименее надежным креплением считается посадка ступеней на деревянные штифты, вставленные другими концами в косоуры. Несмотря на использование клея, такое соединение может расшататься, и применение его ограничено.
Как прикрепить ступени к тетивам?
Наиболее «правильным» способом крепления ступеней при сооружении лестницы на тетивах традиционно считается вставка каждой ступени в специально вырезанные под них пазы в каждой из тетив.
Именно такой способ крепления показан на картинке. Наиболее привлекательной стороной крепления на пазах является надежность, но не менее важно то, что в этом случае не задействуются никакие дополнительные элементы крепежа.
Такую лестницу можно не закрывать обшивкой, и она нисколько не потеряет своей внешней привлекательности.
Другие способы крепления ступеней к лестнице на тетивах основываются на своеобразной «замене» косоура на различные дополнительные конструктивные элементы, крепящиеся к тетивам. Это могут быть, в частности, накладки, специальные опорные бруски, а в самом простом случае — прочные кронштейны из металла. К тетивам такие кронштейны прикрепляются саморезами. Все эти решения хотя и снижают эстетическую привлекательность «раздетой» лестницы без обшивки, используются очень часто, поскольку это значительно проще вырезания пазов.
«Одностороннее» крепление

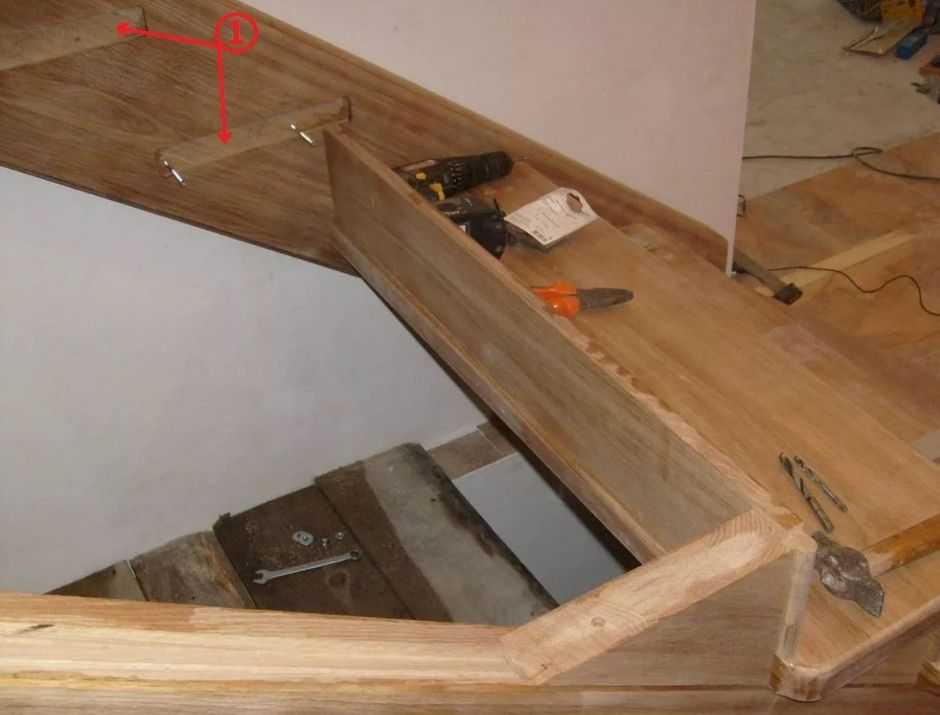

Очень часто лестница примыкает непосредственно к стене. В этом случае можно закрепить ступени с одной стороны к тетиве, а с другой — к стене. В наиболее простом случае, если стена деревянная, это не вызовет значительных затруднений — ведь такую стену вполне можно просто рассматривать как тетиву. Но если стена бетонная — придется подумать над способом крепления.
Наиболее радикальный подход предусматривает буквальное «вживление» ступеней в бетон. Конечно, в этом случае сложность работы резко возрастает. Кроме того, если допустить ошибку, стена впоследствии будет крошиться при ходьбе по лестнице. Поэтому значительно проще использовать обычный крепеж, например, уголки и кронштейны, которые могут быть закреплены в специально просверленных отверстиях.
Несколько слов о самих ступенях
Чаще всего ступени для лестниц покупаются в уже готовом виде, что мешает увидеть их важную конструктивную особенность — в подавляющем большинстве случаев перед нами отнюдь не цельный кусок древесины, а «склейка» из двух, а иногда и более, отдельных фрагментов. Дело в том, что ступени, выполненные из целого куска, часто подвергаются растрескиванию, а это сокращает срок их службы.
Вот почему, если хочется изготовить всю лестницу самостоятельно, необходимо вначале узнать, как склеить ступени для лестницы. Профессионалы выполняют такое склеивание в ваймах, специальных приспособлениях, обеспечивающих оптимальные условия для застывания клея.
Есть три основных способа склеивания:
- Склеивание «на рейку». В этом варианте в каждом из склеиваемых брусков вырезается паз. В эти пазы вставляется специальная рейка, которая служит дополнительным связующим звеном. Она же, к сожалению, является и уязвимым местом — если уж ступень потом ломается, то именно по рейке.
- Склеивание встык. Наиболее простой способ — склеиваются непосредственно торцы брусьев. Увы, но этот способ не позволяет получить самое прочное соединение.
- Склеивание с использованием «гребня» и паза. Напоминает способ «на рейку», но рейки нет — вместо этого на одной из досок делают выступающий гребень, который затем вставляется в «ответный» паз на другой доске. Этот способ считается самым верным, но и наиболее сложным.
Деревянная отделка для бетонной лестницы
Хотя лестницы из дерева по праву считаются самыми красивыми и «экологичными», их все же нельзя назвать ни самыми прочными, ни самыми долговечными. Кроме того, каждая такая лестница обходится довольно дорого.
Неудивительно, что в жизни можно гораздо чаще встретить бетонную лестницу. Такие лестницы дешевы, практичны, очень прочны, но есть у них один существенный недостаток — бетон никак нельзя назвать приятным на вид.
Исправить это можно при помощи внешней деревянной отделки. Используя ступени из дерева для бетонной лестницы, совсем нетрудно добиться заметного улучшения внешнего облика. Разумеется, в этом случае понадобится специальный способ крепления ступеней. Как известно, одним из наиболее надежных способов прикрепить что-либо к поверхности бетона — это использовать дюбель-гвозди.
Конечно же, применить дюбель-гвозди непосредственно по поверхности ступеней из дерева значило бы бессмысленно испортить материал. Поэтому первым этапом облицовки бетонной лестницы должно стать прикрепление к ее поверхности внушительного слоя фанеры — не менее одного сантиметра толщиной. Фанеру нужно брать из тех сортов, которые устойчивы к воздействию влаги.
Дюбель-гвозди надежно закрепят слой фанеры на поверхности бетона.
На этом этапе можно также немного подровнять ступени — не секрет, что у бетонных лестниц они часто различаются по высоте. После этого можно приступать к прикреплению ступеней из дерева. Проще всего, как всегда, использовать мощные саморезы. Дополнительную устойчивость и жесткость всей конструкции придаст специальный клей.
При работе с бетоном нельзя забывать об одной особенности этого материала — в его составе изначально содержится немало влаги. Поэтому крепить деревянные ступени на только что отлитую и застывшую бетонную лестницу не стоит — нужно подождать два-три месяца и лишь потом приступать к работе. В этом случае ни фанере, ни деревянным ступеням уже не будет угрожать растрескивание.
Как отремонтировать внутреннюю деревянную лестницу | Главная Руководства
Автор: Уэйд Шадди Обновлено 25 марта 2022 г.
Нет ничего лучше деревянных лестниц по красоте и долговечности. Дуб традиционно используется для изготовления ступеней и подступенков, но подойдет почти любая твердая древесина.
Как и в случае с большинством ступеней лестниц из твердой древесины, они толстые с плотным рисунком волокон, которые устойчивы к повреждениям. С годами стресс и движение могут сказаться на твердой древесине, вызывая трещины, расколы или выбоины. Вы можете справиться практически с любой проблемой, используя несколько основных методов.
Комплект для ремонта лестницы Dutchman
Dutchman представляет собой тонкий срез твердой древесины той же породы, что и ступени или подступенки. Если у вас есть более крупные трещины или расколы размером от 1/8 до 1/4 дюйма, забейте в них резьбу голландского типа. Начните с бритья или резки различных тонких ломтиков твердой древесины с помощью ножа или ленточной пилы. Ломтики должны сужаться — как трещины — от конца к концу.
Используя несколько из них, начните сравнивать деревянный срез с трещиной, пока не найдете тот, который по размеру и форме похож на трещину или трещину. Сформируйте срез вручную, используя наждачную бумагу с зернистостью 100, пока он не станет чуть больше, чем трещина или трещина.
Если они похожи по форме, сузьте один край, чтобы он легко вошел в трещину. Обильно введите немного столярного клея в трещину, затем используйте молоток, чтобы забить голландца в трещину.
Ничего страшного, если голландец расколется и разобьется. Маленькие осколки смешиваются с клеем, чтобы заполнить даже мельчайшие пустоты. Подождите, пока клей высохнет, затем срежьте остатки с помощью стамески. Раскрасьте голландца морилкой, чтобы закончить.
Используйте шпатлевку по дереву
Используйте шпатлевку по твердой древесине на выемках. Этот сверхтвердый материал изготовлен из пластика и настоящих древесных волокон и чрезвычайно прочен. Вы можете приобрести его в цветах, соответствующих вашим ступеням и подступенкам. Используйте его для царапин и выбоин глубиной до 1/4 дюйма.
Используйте шпатель, чтобы вдавить его в дефекты до тех пор, пока наполнитель не вдавится в дефект так, что он фактически возвысится примерно на 1/6 дюйма над поверхностью дерева.
Дайте шпаклевке полностью высохнуть, затем отшлифуйте ее заподлицо с поверхностью, используя наждачную бумагу с зернистостью 100, а затем наждачную бумагу с зернистостью 180. При необходимости покрасьте пятно маркером.
Заполните трещины клеем на основе смолы
Для узких трещин, сколов или щелей, которые представляют собой небольшие трещины, расположенные близко друг к другу, лучше всего подходит клей на основе смолы, говорит Боб Вила, мастер по ремонту лестниц. Соты — ряд маленьких отверстий в узоре — также являются кандидатами на смоляной клей. Этот тип клея также окрашен в соответствии с конкретной породой дерева. Смешайте смоляной клей с водой в соответствии с инструкциями производителя. Когда он будет готов, он будет напоминать густой блинный сироп.
Используйте маленькую кисть или шпатель, чтобы размазать и вдавить смоляной клей в трещины и щели, пока они не пропитаются. Слегка протрите поверхность проступи или подступенка влажной тканью, чтобы сгладить и удалить излишки клея.
За ночь клей высохнет, как стекло. Вы не сможете отличить его от натурального рисунка дерева.
Пропаривание для удаления вмятин
Одной из самых сложных проблем с деревянными ступенями являются вмятины. Зашпаклевать их нельзя, смоляной клей не держат и голландец не вариант. Но вы можете полностью удалить вмятины размером до 1/4 дюйма, пропарив их. Профессионалы делают это постоянно. Заполните вмятину несколькими каплями воды.
Поместите сложенную хлопчатобумажную ткань на вмятину, а затем приложите к ней горячий утюг, сообщает Mother Earth News. Проведите утюгом по вмятине круговыми движениями, пока пар не поднимется вверх. Продолжайте двигать утюгом, пока не прекратится пар. Проверить ваши успехи. Если вмятина осталась, повторите процедуру столько раз, сколько потребуется, пока вмятина не исчезнет. Волокна древесины впитывают воду и набухают, чтобы заполнить вмятину.
Ссылки
- Новости Матери-Земли: Ремонт деревянной мебели: как выпарить вмятины
- Боб Вила: лучшие клеи для дерева 2022 года
Писатель Биография
Специализируясь на мебели из твердых пород дерева, отделке столярных изделий, шкафов, обустройстве дома и архитектурных столярных изделиях, Уэйд Шадди работает в жилищном строительстве с 1972 года.
Шадди также работал в газете. репортер и писатель, а также автор журнала Bicycling Magazine. Шадди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».0001
Используйте монтировку, чтобы удалить ранее существовавшие поврежденные деревянные части.
Сначала начните со стояка.
Помните о возможных ржавых винтах/гвоздях.
Редактировать
org/HowToDirection»>Используйте монтировку, чтобы удалить ранее существовавшие поврежденные деревянные части.
Убрать ступени на лестнице.
Помните о возможных ржавых винтах/гвоздях.
Редактировать
Отметьте свои размеры на обоих концах новой обработанной погодой древесины с помощью измерительной ленты и карандаша.
org/HowToDirection»>Для достижения наилучших результатов используйте линейку, чтобы соединить отметки в прямую линию.
Редактировать
Редактировать
Используйте циркулярную пилу, чтобы разрезать прямую линию, отмеченную на новом куске дерева.
Убедитесь, что древесина надежно закреплена, удерживая конец на столе все время.
org/HowToDirection»>На этом этапе следует носить защитные очки.
Редактировать
Закрепите деревянную деталь (подступенок) на месте с помощью дрели и оцинкованных шурупов.
Сделайте два направляющих отверстия с помощью подходящего сверла.
Закрепите деревянную часть (стояк) на месте, просверлив 2-дюймовые оцинкованные винты с крестообразным шлицем в направляющие отверстия.
