Строительные уровни. Обзор основных моделей

Строительные уровни. Обзор основных моделей — совет от компании FIT

Строительный уровень
Пузырьковый уровень
Водяной уровень (гидроуровень)
Лазерный строительный уровень
Дополнительное оснащение
Поверки строительных уровней

Ремонт, Быт

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Лазерные уровни
Лазерные технологии в строительстве, конструкция и принцип работы лазерных нивелиров
Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность.

Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта. Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях. Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект. Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания. Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим. Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы).

Работать с лазерными устройствами лучше в защитных очках.

Классификация лазерных уровней
Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный. Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира. Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров. С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного. Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Аксессуары для лазерных нивелиров

Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней. К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив. Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Быт

Гидростатический уровень

При разбивке земельного участка, устройстве фундамента небольшой площади удобен гидростатический уровень. Простой измерительный инструмент не нуждается в электрической энергии, обладает небольшим весом и малыми размерами.

Работа прибора основана на формуле Паскаля – в сообщающихся сосудах уровни равны. Закон гидравлики задал конструктивное устройство инструмента, обеспечивает высокую точность измерений.

Обзор моделей водяных уровней
Гидростатический уровень состоит из соединительного шланга и двух цилиндрических ёмкостей с мерной шкалой. После заполнения жидкостью прибор готов к работе.

Инструмент имеет давнюю историю. Время незначительно изменило конструктивное устройство. Небольшие коррективы внесли современные материалы. Например, повысилась эластичность конструкции за счет применения поливинилхлорида.

Уровень гидростатический 18705–18725 (КУРС РОС). Шланг ПВХ в представленных образцах имеет длину от 5 до 25 метров. Прочный и упругий материал не разрушается от ультрафиолета, истирания, низких температур.

Точность измерений зависит от герметичности прибора, отсутствия воздушных пузырей и четкой шкалы. Рекомендуем – уровень гидростатический 18775–18795 (марка FIT РОС). Для данного образца характерно следующее:

Особая форма крышки для колб;
Усиленный ПВХ;
Яркая мерная шкала.
Рассмотренные модели подходят для контроля монолитных конструкций, стяжки, фундамента, а также кирпичной кладки. Во всех случаях, когда проверяемые углы расположены на значительном удалении друг от друга.

Недостатки инструмента
Инструмент не подходит для работы в маленьких помещениях. Перед началом измерения необходимо избавиться от воздуха внутри шланга, что замедляет процесс. Поливинилхлорид уязвим по отношению к перегревам. Поэтому не следует хранить инструмент вблизи огня и около нагревательных приборов.

Из недостатков также следует отметить следующее:

Замерзание воды при отрицательной температуре;
При работе нужен помощник;
Трудно заправлять ёмкость большой длины;
Для каждого нового измерения нужна новая заправка.
Некоторые перечисленные недостатки можно легко устранить. Например, при работе зимой в ёмкость можно залить тормозную жидкость. Она хорошо заметна в колбе и не боится холода.

Порядок заполнения гидроуровня
Перед заполнением ёмкости следует отсоединить колбы, раскрутить шланг на всю длину и растянуть до ощущения эластичности. Затем можно налить воду. Лучше использовать дистиллированную или кипяченую. Так как в ней меньше кислорода и мало воздушных пузырей. Заполнение производят следующим образом: один конец шланга опускают в ведро с жидкостью, потом его поднимают на высоту.

Второй конец шланга должен находиться у помощника в более низком положении, чем первый край.

Всасывающие действия помогут быстрому протеканию воды по шлангу. Когда жидкость пройдет до края, который в руках помощника, остатки воды сливают в ведро, крышки герметично закрывают.

На нашем сайте представлены гидростатические (водяные) уровни в ассортименте и по выгодным ценам от компании производителя.

Строительный уровень – измерительный прибор для контроля поверхностей относительно горизонтальной или вертикальной плоскости. Старое название инструмента – ватерпас. Изделие прямоугольной формы имеет встроенные ёмкости, заполненные спиртосодержащим раствором. Внутри них перемещается воздушный пузырёк, по которому судят о величине отклонений.

Уровень стандартного типа оснащён двумя рабочими колбочками с этанолом. Жидкость обладает нужной вязкостью, не замерзает на улице. Профессионалам необходим контроль углов. Для них предлагают модели с третьей поворотной колбой.

Для более точного измерения используют уровни с дублирующими глазками, по паре на каждую сторону.

Строительные уровни FIT HQ

Строительный уровень – устройство крайне необходимое в строительстве и ремонтных работах. С помощью этого прибора можно вычислять отклонения поверхностей от горизонтали или вертикали, а также использовать их для переноса углов наклона одних элементов конструкций на другие. От предварительной разметки зависит конечный результат любого строительства и ремонта.

Прежде чем купить строительный уровень, следует определиться, для каких целей он необходим, ведь вариаций этого прибора существует довольно много. Конечно же некоторые модели универсальны, но все-таки в некоторых случаях покупка универсального инструмента не всегда оправдана. Рассмотрим основные виды строительных уровней, их предназначение и принцип работы.

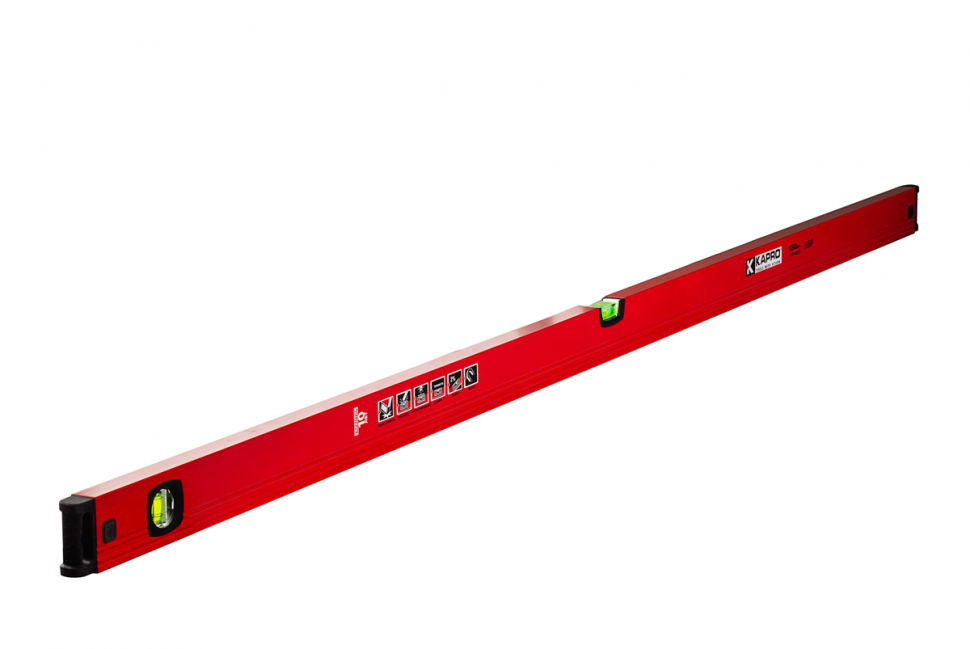

Пузырьковый уровень

Данный вид уровня, пожалуй, наиболее популярен. Объясняется эта популярность его универсальностью: такой прибор можно применять для сборки мебели, укладке плитки, возведении различных конструкций, установке полок. Конструкция инструмента достаточно проста: планка, на которой закреплена колбочка с пузырьком воздуха в жидкости. Такие приборы еще называют ватерпасы. Длина планки может варьироваться от нескольких сантиметров до нескольких метров (у строительных уровней). Когда-то с помощью строительных уровней замеры можно было производить лишь в горизонтальной плоскости, так как на планки располагалась всего одна колба с пузырьком. Позже появились строительные уровни с двумя и более колбами, что дало возможность определять погрешности и вертикали, а также некоторые приборы оснащены третьей колбой, с помощью которой можно проверять линии, расположенные под углом. Конструкция планки такого уровня может быть двух видов – с квадратным сечением или в виде рельсы. Уровень в виде двутавра относится к профессиональным инструментам, как правило, прочнее, чем с квадратным сечением, вероятность того, что такой прибор деформируется при падении, очень мала. Существуют уровни с фиксированной длиной, а также приборы, которые можно раздвинуть как телескоп.

Для того чтобы понять ровно ли располагается объект, нужно приложить уровень к нему так. Чтобы пузырек располагался строго посередине.

Среди пузырьковых измерительных инструментов можно выделить такую разновидность как трубный уровень. Это компактный прибор прямоугольной формы (бывают и складные), предназначенный для работы с профилем, трубами. Часто такой уровень оснащен магнитом для крепления к трубе.

Водяной уровень (гидроуровень)

Принцип действия водяного уровня основан на законе Паскаля о сообщающихся сосудах. Прибор представляет собой длинную гибкую трубку с колбами на концах, на которые нанесена измерительная шкала. Таким уровнем можно размечать только горизонтали. Трубка наполняется водой, важно при этом, чтобы воздух в трубку не попадал, и не образовывались пузырьки – это приведет к погрешностям в замерах. Одному человеку не очень удобно пользоваться данным уровнем, лучше иметь помощника. Каждый поднимает по одной колбе, перемещая ее так, чтобы край жидкости располагался строго напротив отметки, далее по закону Паскаля, получается точки, находящиеся в одной горизонтальной плоскости. Длина трубки уровня подбирается в зависимости от размера помещения. Гидроуровнем часто пользуются при проектировании оконных проемов, систем отопления.

Лазерный строительный уровень

Лазерный уровень – современный измерительный прибор, проецирующий световые лучи на плоскости. Представляет собой небольшой корпус, внутри которого располагается светодиодное устройство, излучающее поток света, который преобразуется, проходя через линзу, в лазерный луч. Луч может проецироваться на расстояние в сотни метров. Профессиональные лазерные нивелиры могут проецировать до десяти лучей, в то время как бытовые приборы, как правило, ограничиваются двумя. Активно используются лазерные уровни в строительных работах, при облицовке плиткой, при монтаже потолков, поклейке обоев, сборке мебели. Уровнем бытового класса может пользоваться даже неподготовленный человек.

Лазерный уровень в своей работе используют не только опытные мастера, но и начинающие

⠀
Попробуем разобраться в разновидностях и выбрать лучшую модель:
⠀
Лазерные уровни можно разделить на 4 типа:
⠀

Точечные — предназначены для разметки, проецируют точки на одном уровне. Самый бюджетный вариант.
Линейные — проецируют горизонтальную и вертикальную линию на поверхность. Удобны для разметки, установки розеток, каркасов.
Ротационные — проецируют лазерную линию на 360 гр.
Комбинированные — позволяют нанести разметку сразу и на стены и на потолок и пол, образуя единое рабочее пространство.

Какие характеристики могут повлиять на выбор модели?

Дальность построения — для бытовых целей достаточно от 2 до 20 м. Для открытой местности — 50 м и более.
Количество лучей — для простых работ достаточно 1-2 линий. Когда в работе участвует несколько человек удобнее наличие большого количества лучей.
Цвет луча — зеленый лучше виден даже на свету, но он дороже, чем красный.
Крепление на штатив — удобно и для бытового использования используются компактные мини-штативы.

В каталоге FIT представлено несколько моделей (18632-18665) и отдельно можно приобрести треноги (18625-18626). Все модели самоуспокаивающиеся с различными рабочими диапазонами.

Дополнительное оснащение

Профессиональный инструмент может иметь множество дополнительных элементов, которые строже контролируют погрешности, отвечают удобству, особым условиям. Например, для работы с металлической поверхностью рекомендуем – уровень «Магнит» профи 18244 – 18248 (FIT HQ). Линейка изготовлена из алюминиевого сплава, имеет встроенный магнит. Фрезерованное основание препятствует скольжению. Инструмент легко переставляется одной рукой.

Для уровня характерно следующее:

Три рабочих глазка;
Двойная мерная шкала.

Прочный корпус дополнительно усилен. В категории три типоразмера – от 400 до 800 мм. Уровень подходит для ремонта и монтажа небольших металлоконструкций, укладки плитки.

Уровень «Стайл» 18204 – 18220 (FIT HQ). Диапазон размеров в категории 400–2000 мм. Максимальная длина подходит для монтажа крупногабаритных панелей, заливки бетонной стяжки. Алюминиевый корпус усилен, не боится удара. Фрезерованное основание не скользит. На корпус помещено три глазка. Увеличительная лупа позволяет хорошо видеть движение пузырька. Мерная шкала нанесена только на одну сторону линейки.

Поверки

К измерительным инструментам предъявляется лишь одно требование – точность. Для строительных уровней разработано шесть классов точности. Характеристики каждого прописаны в ГОСТ 9416-83. Стандарт определяет размер, внешний вид, геометрию, правила поверки и маркировки.

Например, обозначение – УС5М-2-I ГОСТ 9416-83. Марка расшифровывается следующим образом: длина – 500 мм, вес профилированной конструкции – 450 граммов, вес литой – 520 граммов, имеет магнитные вставки, две рабочие плоскости, климатическое исполнение от –40 до +40 °С.

Заводской контроль качества осуществляют лабораторными испытаниями: на поверочной плите, при вибрации и замораживании. Проверить изделие на стройке можно в следующем порядке:

На отсутствие деформаций. Штукатурное правило прикладываем к рабочим сторонам уровня и смотрим отсутствие щелей.
Проверка точности вертикального пузырька. По отвесу чертим на стене линию и прикладываем к ней инструмент. Пузырёк должен быть в центре.
Контроль горизонта. Подвешиваем на саморезы гидравлический уровень, переносим отметки на стену. Затем прикладываем проверяемый инструмент – смотрим пузырёк.

Строительный уровень. Виды и работа. Применение и как выбрать

Строительный уровень незаменимый рабочий инструмент, предназначенный для проверки вертикали и горизонтали различных поверхностей. Он применяется на всех этапах строительства, начиная от подготовки фундамента, и заканчивая штукатуркой стен и укладкой напольного покрытия.

Существует 5 разновидностей уровней, которые используются в строительстве и монтажных работах. Они бывают:

Пузырьковые.
Электронные.
Трубные.
Водяные.
Лазерные.

Каждая разновидность имеет свои достоинства и недостатки. Выбор в пользу отдельного инструмента в большей мере зависит от условий эксплуатации и масштабов строительства или отделки.

Преимущества и недостатки пузырькового уровня

Пузырьковый уровень является самым распространенным. Зачастую он помимо функции уровня выполняет задачу линейки. Обычно прибор представляет собой ровную рейку, на которой закрепляются стеклянные колбы со спиртовой жидкостью. В них имеются маленькие пузырьки воздуха. Центральная колба служит для отображения горизонтали, а две крайние расположенные поперек сечения линейки показывают вертикаль и 45 градусов. Это самый простой и универсальный инструмент. Его применяют для проверки вертикали и горизонтали, для черчения отметок, им пользуются как линейкой и даже как правилом. Чтобы проверить горизонтали и вертикали с помощью такого инструмента необходимо проконтролировать, чтобы пузырек воздуха в соответствующей колбе находился ровно по центру.

Пузырьковые устройства являются бюджетными и очень распространенными. Такой уровень делается из металлического профиля. В продаже можно встретить уровни, корпус которых сделан из алюминия или стали. Алюминиевые приборы лучше избегать, поскольку при падении их поверхность изгибается или деформируются ребра жесткости. Пузырьковый инструмент будет незаменимым при осуществлении кладки стен или штукатурных работах. Подобные уровни применяют как профессиональные строители, которые могут себе позволить приобрести более дорогостоящий инструмент, так и любители. Данное устройство имеет погрешность приблизительно в 1 мм на каждый метр длины, но это не столь существенно.

Длина такого уровня бывает самой разнообразной. Самыми дешевыми являются короткие инструменты длиной в 30-40 см. Они являются мало востребованными, поскольку позволяют определить отклонения в уровне только на идеально плоской поверхности. В том же случае если нужно работать с неидеальной плоскостью, на поверхности которой имеются незначительные перепады по всему периметру, нужно применять уровень большой длины. Самыми востребованными являются пузырьковые инструменты длиной в 1 м. В продаже можно встретить уровни до 4 м.

Зачастую на рабочей поверхности уровня, которая прикладывается к измеряемой плоскости, имеется постоянный магнит. Это позволяет его фиксировать на стальных элементах, таких как балки и кровельные листы.

Пузырьковый строительный уровень имеет ряд преимуществ:

Низкая стоимость.
Устойчивость к механическим повреждениям.
Универсальность.
Простота в применении.
Возможность калибровки колб.

К недостаткам инструмента можно отнести его массивность. Таким уровнем сложно пользоваться в маленьких помещениях, таких как санузел или кладовка. В этом случае приходится выбирать короткие приборы, которые отличаются меньшей точностью.

При покупке пузырькового уровня его необходимо проверить. Для этого инструмент прикладывается к любой горизонтальной поверхности и фиксируется показатель, который он показывает. Далее уровень нужно развернуть на 180 градусов и сравнить новое положение пузырька с тем, что было ранее. Если все осталось по-прежнему, значит инструмент работает как надо, а если пузырек находится в другом положении, то уровень нужно калибровать, что сопровождается рядом неудобств, поэтому лучше поискать другой. Таким же способом проверяется и колба для вертикальных измерений.

Электронный строительный уровень

Является практически тем же пузырьковым, за тем исключением, что он оснащается электронным дисплеем, на который выводятся показатели угла отклонения от нормы. В отдельных инструментах имеется внутренняя память, которая сохраняет данные.

Такой инструмент стоит дороже, но в отдельных случаях является более предпочтительным. Благодаря его применению можно измерить объем материала, который нужно использовать, чтобы выровнять горизонталь или вертикаль поверхности. Для этого применяются общеизвестные геометрические формулы. Данный прибор имеет звуковую индикацию, которая сообщает о том, что достигнута идеальная вертикаль или горизонталь.

Стоит отметить, что электронный строительный уровень позволяет получать измерительные данные с погрешностью всего 0,1 градуса. Датчик прибора не является совершенным, поэтому инструмент нужно проверить перед покупкой. Если погрешность в угле горизонтального или вертикального наклона в одном положении в двух направлениях с разницей в 180 градусов составляет всего 0,2 единицы, то это вполне пригодный инструмент, который можно покупать.

Особенности трубного уровня

Трубный уровень тоже является пузырьковой конструкцией, но в необычной форме. Вместо рейки он закрепляется в небольшом пластиковом уголке на 90 градусов. Такой инструмент предназначен для проверки наклона труб и балок. Благодаря угловой форме такой инструмент надежно фиксируется на поверхности, и позволяет одновременно контролировать горизонталь и вертикаль.

Трубный уровень, хотя имеет короткое основание, но поскольку используется на практически идеальных плоскостях, таких как трубы и балки, поэтому отличается хорошей точностью. Зачастую в его конструкции имеется магнит, поэтому он может работать с металлическими поверхностями без поддержки. При его покупке также нужно провести предварительную проверку на соответствие показаний пузырька в колбе в зависимости от направления инструмента. Зачастую устройство привязывается к измеряемой поверхности с помощью перфорированной ленты, которая идет в комплекте. К безусловным достоинствам подобного инструмента можно отнести его компактность и максимальную адаптацию конструкции для удобной работы с трубами и балками. Единственный недостаток, которым обладает трубный строительный уровень, заключается в том, что он не пригоден для другой работы.

Особенности гидроуровней

Водяной строительный уровень применяется для проверки наклона длинных горизонтальных поверхностей. В устройстве имеется 2 сосуда, выполненных в виде колб, которые соединяются между собой длинным гибким шлангом. Перед применением инструмента колбы фиксируются в одном положении на одинаковом уровне, и заполняются водой. Жидкость заполняет их вместе со шлангом, который их соединяет. Вода заливается до тех пор, пока не будет наполнен шланг и сами колбы на 2/3 своего объема. Далее колбы нужно закрыть специальными плотными крышками. Сосуды устанавливаются на концах поверхности, которую необходимо измерить, после чего открываются крышки. Данное устройство работает по физическому принципу соединенных сосудов. Атмосферное давление выравнивает столб жидкости в сосудах на одинаковый уровень. Если в первой и второй колбе столб воды находится на одной высоте, значит достигнута горизонталь.

Гидравлический строительный уровень является самым дешевым. Длина его шланга обычно составляет от 5 до 25 м. Стоимость инструмента зависит от качества колб. При покупке стоит обратить особое внимание на материал, из которого они сделаны и плотность крышек. Если они ненадежные, то при заполнении инструмента водой и растягивании шланга для установки колб по краям измеряемой поверхности жидкость может вытекать. К недостаткам данного оборудования можно отнести его ограниченные возможности. При быстром заполнении колб водой в шланге могут появляться пузырьки воздуха, которые завоздушивают систему и влияют на точность измерений. Зачастую при хранении инструмента под прямыми солнечными лучами прозрачность пластика теряется, и он становится желтым.

Достоинства и недостатки лазерного уровня

Лазерный строительный уровень еще называют нивелир. Это профессиональное оборудование, которое не просто позволяет определить вертикаль и горизонталь, но и просвечивает поверхность лазерным лучом, что позволяет провести по ней черчение или сразу ориентироваться по светящейся полосе. Такое оборудование может закрепляться в центре помещения, после чего его корпус выставляется ровно с помощью пузырьковой колбы, которая находится на его поверхности. Далее устройство включается, после чего лазерные лучи очерчивают горизонтальные и вертикальные линии на стенах. В зависимости от мощности уровня длина светящихся линий может составлять несколько десятков метров.

Лазерный строительный уровень является самым совершенным. Он дает максимально точные показатели и отличается маленькими габаритами, при этом позволяет работать в помещениях с большой площадью и даже в очень тесных кладовках. С его помощью можно выявлять малейшие отклонения на измеряемой поверхности. Лазерные уровни применяют профессиональные строители, поскольку они существенно ускоряют рабочий процесс. Инструмент высвечивает идеально вертикальные и горизонтальные линии, что позволяет проводить отделку без предварительного черчения. С помощью такого уровня легче укладывать настенную или напольную плитку, клеить обои, фиксировать каркас для гипсокартона или натяжных потолков.

Явным недостатком данного оборудования является его высокая стоимость. Те инструменты, которые имеют более-менее доступную цену, обладают низкой эффективностью. Конечно, они точные, но встроенный в них лазер не позволяет осветить большое помещение по всему контуру. В дневном свете светящиеся линии практически незаметны, а процесс выставления самого уровня перед включением занимает больше времени.

Как работают уровни строителя? | Как использовать уровень строителя | Информация об уровне Dumpy | Оптические лазерные уровни

Как пользоваться строительным уровнем
Как проверить уровень строителя
Как откалибровать уровень строителя

Посмотреть все оптические уровни от Johnson Level.

Строительный уровень используется в строительстве для установки точек уровня и проверки высот. Это оптический прибор, используемый в основном в геодезии и строительстве, но также полезен для передачи, установки или измерения горизонтальных уровней. Штатив, на котором устанавливается строительный уровень, должен быть установлен на надежном основании, чтобы обеспечить горизонтальное положение телескопа.

Уровень строителя, также называемый «болванкой», недорог, прост в сборке, удобен в использовании и легок. Строительный уровень состоит из многих частей, но в первую очередь это нивелир, прикрепленный к телескопу. Выравнивающий пузырек состоит из меток, называемых делениями, которые используются для центрирования пузырька. Строительный уровень работает, прикрепляя телескоп к нивелирной головке и, наконец, устанавливая его на штатив.

Уровень строителя и транзитный уровень

Уровни строителя работают аналогично транзитным уровням, но с одним важным отличием. Когда телескоп уровня строителя зафиксирован на месте, он работает почти как транзитный уровень. Когда строительный уровень не зафиксирован на месте, он может двигаться по полному кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован на месте, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.

Ключевые термины

Репер — постоянная или фиксированная точка с известной отметкой.
Высота инструмента — насколько высоко над реперной отметкой находится телескоп после выравнивания.
Станция — определенная точка, между которой измеряются длины. При перемещении инструмента каждое новое местоположение становится станцией.
Поворотные точки — промежуточные точки, используемые для переноса известной отметки.
- Задняя точка — измерение, выполненное, когда прибор в горизонтальном положении направлен «назад» к реперной отметке. Всегда записывается как плюсовая точка, потому что задняя точка всегда добавляется к известной высоте, чтобы записать высоту инструмента.
- Форсайт — измерение, проводимое, когда инструмент в горизонтальном положении направлен в сторону от контрольной отметки. Всегда записывается как минус-прицел, потому что он всегда вычитается из высоты инструмента. Это новое измерение создает еще одну точку отсчета.

Части строительного уровня

Строительный уровень состоит из многих частей:

Телескоп — содержит линзы, увеличивающие объекты в поле зрения.
Градуированная нивелирная колба — используется для выравнивания телескопа на его основании.
Градуированный горизонтальный круг — отмечен градусами, используется для установки и считывания углов.
Регулировочные винты — позволяют выполнять регулировки, чтобы обеспечить горизонтальное положение прибора во всех положениях.
Ручка фокусировки — можно поворачивать, чтобы объект выглядел четким и четким.
Основание — область крепления строительного уровня к штативу.
Окуляр — расположен на смотровом конце зрительной трубы, можно поворачивать, чтобы сфокусировать перекрестие.
Винт горизонтального зажима — удерживает инструмент в горизонтальном положении при затягивании.
Горизонтальный тангенциальный винт — позволяет настроить прибор по горизонтали.
Нониусная шкала — перемещается при повороте зрительной трубы влево или вправо.

Телескоп

Телескоп находится наверху уровня строителя. Основная цель телескопа — увеличивать удаленные объекты и приближать их. Телескоп движется горизонтально по градуированному горизонтальному кругу. Горизонтальный круг отмечается через каждый 1 градус до 360 градусов.

Линза объектива находится на конце телескопа. Он улавливает наблюдаемый объект и с помощью других линз внутри телескопа объект увеличивается.

На противоположном конце объектива находится окуляр, куда смотрит пользователь. Внутри окуляра перекрестие проходит горизонтально и вертикально. Вращение окуляра позволяет сделать перекрестье более сфокусированным и четким. На корпусе телескопа расположена ручка фокусировки, используемая для четкой фокусировки на наблюдаемом объекте.

Линии Stadia расположены на окуляре. Линии Stadia — это короткие горизонтальные линии, расположенные выше и ниже перекрестия, которые проходят горизонтально. Линии стадиона делятся пополам вертикальным перекрестием, что позволяет пользователю определить расстояние до наблюдаемого объекта.

Пузырёк уровня (градуированный выравнивающий пузырек)

Также известный как спиртовой уровень, градуированный пузырёк используется для выравнивания телескопа, когда он помещается на основание. Это работает так же, как традиционный ручной спиртовой уровень.

Опорная пластина строительного уровня – это область, на которой уровень крепится к штативу. Существует три различных типа опорных пластин, каждая из которых снабжена специальными инструкциями по креплению инструментов. При использовании резьбового основания инструмента его можно привинтить к резьбовой головке штатива. При использовании штатива с плоской или куполообразной головкой в нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.

Подготовка к использованию Дампи Уровень

При подготовке к установке строительного уровня убедитесь, что у вас есть правильный штатив, так как у штативов могут быть разные типы головок.

При использовании крепления с центральным болтом 5/8″: защитный колпачок от головки штатива следует надеть на любую из ножек штатива с помощью приспособления на крышке.
При использовании штативного крепления с резьбой: снимите защитный колпачок с резьбой и отложите в сторону. Отсоедините уровень от крепления корпуса и прикрутите штативную головку. После подключения к штативной головке наденьте защитный колпачок на крепление корпуса.

После того, как вы нашли головку, подходящую для вашего инструмента, вы можете приступить к настройке.

Установка строительного уровня

Поместите уровень непосредственно на головку штатива после извлечения уровня из переносного футляра. Если уровень находится в другом месте, это может привести к повреждению прибора. После размещения на штативе следующим шагом будет навинчивание или прикручивание болтами к основанию штатива. Снимите защитные крышки с объективов и положите их в футляр для переноски. Вы также должны поместить солнцезащитный козырек на телескоп. После этих действий процесс монтажа завершен.

Как пользоваться строительным уровнем

Прежде чем устанавливать строительный уровень, убедитесь, что штатив устойчив и надежно установлен.
Затяните крепление между строительным уровнем и штативом.
Убедитесь, что четыре регулировочных винта не слишком плотно прилегают к выравнивающей опорной плите.
Первое положение: выровняйте телескоп так, чтобы он располагался непосредственно над парой регулировочных винтов.
С помощью регулировочных винтов отцентрируйте пузырек во флаконе со спиртом.
Поместив оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и следите за движением градуированного флакона со спиртом.
Сдвиньте большие пальцы внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
Второе положение: когда пузырь находится в центре, поверните зрительную трубу на 90°.
Повторяйте действие «большой палец внутрь, большой палец наружу», пока пузырь не окажется в центре второго положения.
Верните зрительную трубу в первое положение и произведите надлежащую регулировку, чтобы убедиться, что инструмент все еще находится в горизонтальном положении.
Переместите инструмент через различные этапы 360° и проверьте, выровнен ли инструмент во всех точках.
Сфокусируйте уровень своего строителя, наведя телескоп на объект. Сначала он должен выглядеть размытым, но при повороте окуляра влево или вправо объект должен казаться более четким.
После фокусировки окуляра наведите уровень непосредственно на конкретную цель.
Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы сделать указанный объект четким.
Вы готовы к точным измерениям.

Как проверить уровень строителя

Проверьте уровень строителя. Есть ли повреждения? Какие-то детали сломаны?
Возьмите 100-футовую рулетку и два измерительных стержня. Вам нужно будет находиться на большой открытой площадке. Чем ровнее, тем лучше.
Установите строительный уровень на штатив.
Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
Прочтите измерение первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
Считайте и запишите расстояние до второго стержня.
Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
Если нет, необходимо откалибровать устройство. Читайте дальше, чтобы узнать, как откалибровать строительный уровень.

Как откалибровать строительный уровень

Если вы уже проверили, нуждается ли ваш строительный уровень в калибровке, перейдите к шагу 9.
Внимательно осмотрите строительный уровень. Есть ли повреждения? Какие-то детали сломаны?
Возьмите 100-футовую рулетку и два измерительных стержня.
Установите строительный уровень на штатив.
Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
Прочтите измерение первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
Считайте и запишите расстояние до второго стержня.
Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
Если нет, отрегулируйте флаконы с шага 4 на половину разницы в двух измерениях.
Повторить измерения.
Повторяйте процесс (шаги 6-8), пока расстояния не станут одинаковыми.

Отметка контрольной линии

Линия уровня или контрольная линия — это линия визирования, проходящая через зрительную трубу. Он создается на горизонтальном перекрестии и требует двух рабочих для установки.

Оператор смотрит в окуляр зрительной трубы, в то время как дополнительный рабочий держит градуированную линейку или рулетку вертикально в точке измерения.
Инструмент и рейка используются для сбора или передачи высот во время обследования местности и строительства зданий.
Измерение начинается с репера с известной высотой или произвольной точки с предполагаемой высотой.

Полезные советы для уровней Builder

Когда объектив не используется, его следует закрывать крышкой для предотвращения повреждения оборудования.
Съемные солнцезащитные шторки полезны для предотвращения бликов и защиты объектива.
Не поднимайте уровень за телескоп; всегда поднимайте его за основание.
При выравнивании строительным уровнем обязательно поворачивайте оба винта одновременно и с одинаковой скоростью.
Убедитесь, что строительный уровень выровнен по всем 360 градусам направления; если этого не сделать, измерения будут неверными.
Убедитесь, что регулировочные винты не затянуты слишком сильно — для получения наиболее точных результатов необходимо ослабить слишком сильно затянутые винты.
Не смотрите на солнце в телескоп.
Держите оба глаза открытыми, когда смотрите в телескоп. Это предотвратит утомление глаз и избавит от косоглазия.
Наведенное изображение будет максимально четким, когда оно будет разделено перекрестием на четыре части. Это самое точное место на объективе.
Прыгание изображения называется «параллакс». С каждым движением поворачивайте ручку фокусировки до тех пор, пока изображение не перестанет прыгать.
Не прикасайтесь к штативу после того, как установлен строительный уровень. Это может вызвать проблемы с измерениями, а также с точностью уровня.
В случае с резьбовым основанием перед снятием прибора его необходимо отвинтить.
При откручивании резьбового основания держите инструмент одной рукой. Кроме того, убедитесь, что вы держите инструмент за раму.

Посмотреть все оптические уровни от Johnson Level.

Ознакомьтесь с руководством Johnson Level по использованию инструментов и уровней, чтобы узнать, как использовать информацию.

Уровни зданий — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Последнее редактирование 12 декабря 2020

См. вся история

Главный автор

BAMB — Здания как банки материалов Институт/ассоциация Веб-сайт

1 Определение
2 Указания
3 Связанные термины
4 Каталожные номера

Определение различных уровней зданий — это способ анализа зданий путем их последовательного разбиения на более мелкие или более простые единицы, например, . на элементы, компоненты и материалы.

Однако, в зависимости от цели анализа, здания можно разбивать по-разному, например, по функциональным, физическим, юридическим или экономическим характеристикам. Соответственно, не удалось разработать общую терминологию.

Всякий раз, когда предлагается или принимается деконструкция здания на последовательно меньшие части, необходимы дальнейшие разъяснения. Только для уровней «здание» и «материал» удалось найти общее определение. Промежуточные уровни различаются в зависимости от цели.

Необходимое разъяснение должно не только представлять введенную иерархию и различные уровни, которые она включает. Также должны быть однозначно определены характеристики, определяющие, к какому уровню относится та или иная сборка или деталь.

Из-за единообразной интерпретации их значения в различных доменах рекомендуется использование терминов «часть» и «сборка». Тем не менее, для обоих терминов полезно уточнить, частью или сборкой чего и из чего является рассматриваемая единица. Ведь каждая единица может быть частью большей детали и сборкой нескольких меньших узлов одновременно. Например, окно, совокупность таких частей, как стеклянные панели и алюминиевые профили, является лишь частью фасада здания.

Невозможно однозначно определить, однако, часто используемые термины «компонент» и «элемент». Если эти термины будут использоваться для одной или нескольких конкретных целей, в этом общем языке должно быть дано соответствующее определение.

Здание: сооружение, обеспечивающее пространство для людей, их деятельности или имущества. Как правило, это сложная сборка строительных материалов.

Строительный материал ∼: сырье или сыпучий продукт, используемый для строительства зданий, например известь, песок, глина и цемент, а также дерево, бетон, природный камень и кирпич, цинк, стекло, штукатурка, краска и так далее.

Часть, здание ∼: подразделение более сложного объекта. Рекомендуется указывать, частью какого субъекта является описываемое подразделение; не просто «часть», а «часть…».

Сборка, строительство ∼: группа менее сложных объектов. Рекомендуется указать, сборкой каких сущностей является описываемая группа; не просто «собрание», а «собрание…».
