Советы по монтажу электропроводки в деревянном доме
Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома. Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.
Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики.
Какой кабель лучше использовать для электропроводки в деревянном доме.
Монтаж электропроводки в деревянном доме требует квалификации мастеров, а также правильного подбора материалов и методик монтажа. Причиной повышенного внимания к данной операции, является риск возгорания и распространения пламени в деревянных жилых конструкциях при возникновении короткого замыкания в проводке.
Наша компания предлагает комплексные услуги электрика для электромонтажа в деревянных домах. Разрабатываем проекты под ключ, от создания проекта, до монтажа и проверки работоспособности. Оказываем услуги с 2006 года, привлекаем к монтажу мастеров со стажем от 6 лет.
Какие требования нужно учитывать
При проведении электромонтажных работ в жилых домах, основными являются следующие требования обязательные для соблюдения:
- Токопроводящие материалы (провода, кабели) имеет уровень защиты от возгорания при коротком замыкании и распространения пламени на деревянные конструкции соответствующий требованиям ГОСТ;
- При монтаже соблюдаются требования пожарной безопасности, используются средства дополнительной изоляции кабеля и отделения от конструкций из древесины;
- Целостность кабеля сохраняется на всех участках, отсутствуют уязвимые места, к примеру, скрутки, которые могут стать причиной перегрева кабеля при длительном использовании.
Мы соблюдаем перечисленные требования безопасности, внимательно подходим к выбору материалов. На услуги предоставляется гарантия качества доступная для каждого заказчика.
Какой кабель выбрать
Кабеля используемые для современного электромонтажа различаются по типу оболочек защищающих окружающие материалы от возгорания при перегреве проводника и КЗ на линии. Для проведения бытовых электромонтажных работ необходимо использовать многожильный медный провод, имеющий соответствующий уровень защиты от возгорания при коротком замыкании. Подобрать соответствующую модель, можно обратив внимание на маркировку кабеля. Бывают следующие разновидности:
- НГ – не горючий материал, при нагреве не образует очагов открытого пламени, блокируется горение при групповой прокладке, происходит оплавление оболочки при прямом контакте с огнем;
- LS – пониженный уровень выделения дыма и вредных веществ образующихся в процессе горения ПВХ;
- HF – не выделяет вредных газов в процессе горения, тления или нагрева.
Также существуют и прочие разновидности, предназначенные для групповой прокладки или работы при высоком напряжении. В стандартных условиях достаточно использовать обычный кабель НГ и соблюдать требования безопасности при монтаже, чтобы исключить воздействие на проводник различных повреждающих внешних факторов. Если же требуется обеспечить дополнительную безопасность при эвакуации людей, то можно приобрести кабеля с маркировкой LS и HF, но на практике они применяются на общественных объектах.
Previous
Next
Стандартные НГ кабеля имеют медный многожильный проводник. Каждая жила имеет собственную ПВХ изоляцию, также предусмотрена общая изоляция для всех жил, формирующая структуру пучка. По количеству жил различные модели имеют от 3 до 5 проводников. Для однофазных сетей достаточно использования двужильных моделей.
Какой метод монтажа кабеля выбрать
Заказав вызов электрика на дом в нашей компании, можно получить комплексное электромонтажное обслуживание с монтажом проводки различными способами. На практике используются следующие методы:
- Открытый;
- Закрытый.
При выполнении открытой прокладки, провода разводятся по поверхности стен. Для повышения безопасности и улучшения эстетики в данном случае используются специальные лотки или короба из пластика монтируемые на поверхности стены. Они не только повышают эстетику, но и обеспечивают дополнительную защиту от возгорания. Электрические приборы розетки, выключатели, коробки также монтируются на поверхности стены. При этом варианте значительно упрощается и ускоряется установка, повышается безопасность проводки, но страдает интерьер дома.
Previous
Next
Скрытая прокладка эстетичная, но подразумевает больший объем работ, так как разводка обычно выполняется под поверхностью полов или потолков. Прокладку рекомендуется проводить в металлической трубке или гофре, которая обеспечит механическую целостность провода в дальнейшем. Планировать магистраль необходимо на этапе строительства и устанавливать ее до проведения черновой и чистовой отделки в доме.
При вызове мастера на дом, рассматриваются оба варианта. Подходящее решение выбирается исходя из технических приоритетов и требований, а также с учетом пожеланий заказчика. Цена на услуги в нашей компании доступней чем у большинства конкурентов. Конечная стоимость складывается из объема работ. Обратитесь в компанию, чтобы получить дополнительную консультацию или вызвать мастера для оценки объекта и проведения электромонтажа.
Previous
Next
обзор негорючих пород
Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.
Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.
Содержание статьи:
- Особенности конструкции негорючего кабеля
- Маркировка кабеля
- Подробная информация о кабеле ВВГнг и его типе LS
- Советы по безопасной укладке
- Каким правилам должна соответствовать электропроводка?
- Тонкости ввода кабеля в деревянный дом
- Нюансы прокладки на участке до щита
- Особенности прокладки сетей внутри дома
- Что нужно знать о сечении кабеля?
- Выводы и полезное видео по теме
Особенности конструкции негорючего кабеля
В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.
Рассмотрим все виды конструкций несгораемой вантовой конструкции:
- Изделия, не распространяющие горение при одиночной проводке.
- Кабели нг — в которых горение не распространяется на групповую проводку.
- Тип NG-LS — то же, но также с низким газо- и дымовыделением.
- Кабели НГ-ВЧ — то же, и не выделяющие газообразных коррозионно-активных веществ при горении и тлении при групповой проводке.
- Тип НГ-FRLS — негорючие, неспособные к распространению горения методом групповой прокладки с низким газо- и дымовыделением.
- Кабели Нг-фрхф — не выделяющие газообразных коррозионно-активных веществ при групповой проводке при горении и тлении.
- Тип NG-LSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
- Кабели Ng-hfltx — не поддерживающие горение при групповом способе прокладки, не выделяющие газообразных коррозионно-активных веществ при горении и тлении, с продуктами горения малотоксичными.
- Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
- Кабели нг-FRHFLTx — не поддерживающие горение при лучевом способе прокладки, не выделяющие газообразных агрессивных веществ при горении и тлении, с продуктами горения малотоксичные.
Следует отметить, что часто встречающееся выражение «кабели негорючие» звучит некорректно. Под ним часто подразумеваются изделия огнеупорные, негорючие, кабели с трудносгораемой оболочкой.
Жилы кабелей имеют индивидуальную виниловую изоляцию. Они находятся в шланге из ПВХ. Основа для производства негорючей кабельной продукции
Кабели, не распространяющие горение при любом виде прокладки, сразу перестают работать под воздействием огня, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.
Огнестойкие изделия для электропроводки в течение определенного времени сохраняют способность функционировать при возгорании. В этом основное отличие этих двух видов кабельной продукции.
Маркировка кабелей
Все виды негорючих кабелей, которые были выпущены отечественными производителями, имеют в своем обозначении буквенное сочетание «нг». Это указывает на то, что продукт является негорючим кабельным продуктом.
В маркировке также встречаются следующие символы, характеризующие их поведение при горении:
- LS — малодымный газ.
- LSLTx — низкий уровень газовыделения, низкая токсичность выбросов.
- Hf — как при горении, так и при тлении отсутствуют коррозионно-активные газовыделения. В составе таких продуктов отсутствуют галогеновые добавки – бром, фтор, хлор и другие неметаллы.
Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».
При напряжении в сети не более 660/1000 В применяют кабель ВВГнг или NYM — импортный аналог первого, также подходят изделия с оболочкой и изоляцией из полимеров
Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.
Подробно о кабеле ВВГнг и его типе LS
С помощью этого внешнего кабеля обеспечивают питание стационарных и мобильных электроприборов. И ВВГнг, и ЛС могут выполнять возложенные на них задачи в самых разных условиях.
Основные свойства последнего:
- Влагостойкость . Возможность функционирования в помещениях с повышенной влажностью.
- Возможность высотной прокладки . С его помощью можно смонтировать проводку под землей, в шахте.
- Огнестойкость . Он не только не способствует горению, но и не дымит под воздействием огня.
- Высокие технические характеристики , дающие возможность применения ВВГнг ЛС в нефтяной и химической промышленности.
Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.
Эти изделия гибкие, имеют такой прочный утеплитель, что испортить его практически невозможно. Срок службы кабелей, относящихся к этой серии, составляет до 30 лет.
Такой электрокабель целесообразно использовать для проекта электропроводки деревянного дома, так как здесь с большой вероятностью может возникнуть пожар
Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².
Самый популярный цвет внешней изоляционной оболочки – черный, но довольно часто можно встретить и белый утеплитель.
При параметрах основных токонесущих жил кабеля размер жилы равен нулю. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, то сечение нуля будет равно 1,5
Символы в обозначении ВВГнг указывают:
- В — материал оболочки винил;
- Г — кабель имеет «голую» жилу с защитой в виде двойной изоляции из ПВХ;
- нг — негорючий.
Поскольку в маркировке отсутствует символ «А», кабель выполнен медным. ЛС, а полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.
В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.
Данный силовой провод не имеет брони, поэтому при монтаже и эксплуатации необходимо исключить возможность механических воздействий на него
ВВГнг ЛС применяется при температурных показателях 30 — 50°С, и его характеристики остаются неизменными даже при жилы нагреваются до +400°С.
Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может изгибаться под монтажным радиусом, идентичным десятку наружных диаметров. При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.
С правилами и формулами, используемыми при расчете сечения кабеля, познакомим , с которым настоятельно рекомендуем ознакомиться.
Советы по безопасной укладке
Как выбор материалов, так и способ электропроводки, и способ монтажа изделий в деревянном доме имеет свою специфику. Приоритетом является безопасность.
Каким правилам должна соответствовать электропроводка?
Если основание горючее, монтаж должен производиться открытым способом или локализовать проводник, заключив его в защитную оболочку.
В случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель
Важным моментом является обеспечение хорошего доступа к кабелю при помещении его в защитный кожух.
Даже если электропроводку в деревянном доме выполняют опытные электрики, для оценки их работы необходимо знать три основных правила, которые к ней относятся:
- Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.
- Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно передавать максимальные нагрузки. Любая степень нагрева клеммных соединений и входного кабеля не допускается.
- Электрические провода должны быть в идеальном техническом состоянии, чтобы исключить малейшую возможность поражения электрическим током жителей дома.
Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.
Тонкости ввода кабеля в деревянный дом
Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности. Первый — прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.
Существенным минусом являются земляные работы, связанные с устройством траншеи глубиной не менее 0,8 м. Это влечет за собой дополнительные финансовые затраты.
Второй способ воздушная проводка . Здесь необходим доступ, а без него невозможно работать на электрических столбах. Поэтому работы могут выполнять только квалифицированные электрики.
Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя — для помещения нужна медная жила.
Если нет проекта, то перед вводом электричества в деревянный дом необходимо произвести расчет нагрузки при условии функционирования всех электроприборов
Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель. Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.
Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.
Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.
Правила регламентируют толщину стенок труб. Для мощного кабеля необходима защита толщиной до 1 см. При сечении кабеля не более 4 мм достаточно втулки со стенками 2,8 мм. Это правило соблюдается для всей проводки в доме.

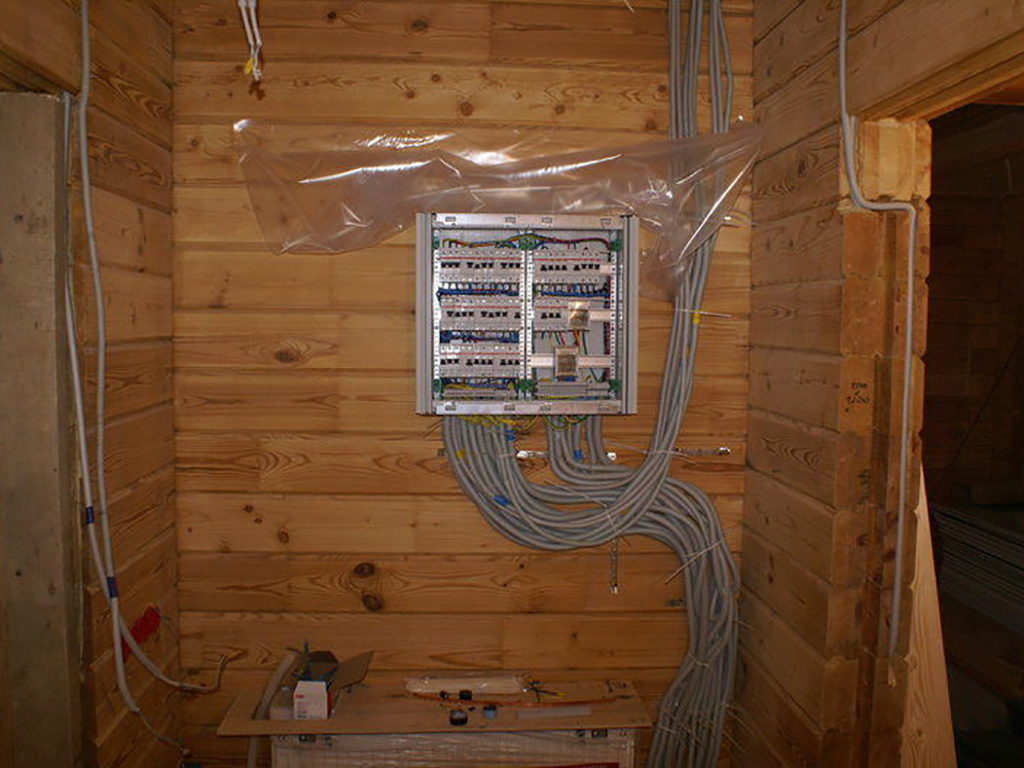

Нюансы прокладки на участке к щиту
Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой. Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.
Станок может быть размещен снаружи сруба в защищенном кожухе. Этот вариант надежен, хотя и не очень удобен для жильцов дома.
УЗО и комплект автоматов пыле-влагозащиты непосредственно перед входом в деревянный дом. Срабатывание происходит при уровне нагрузки, превышающем соответствующий параметр главного автомата, расположенного в РУ.
При установке счетчика необходимо соблюдать основное условие — не допускать разрывов питающей линии. Скручивание категорически недопустимо, поэтому для этого следует использовать только цельный трос.
Особенности организации сетей внутри дома
Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.

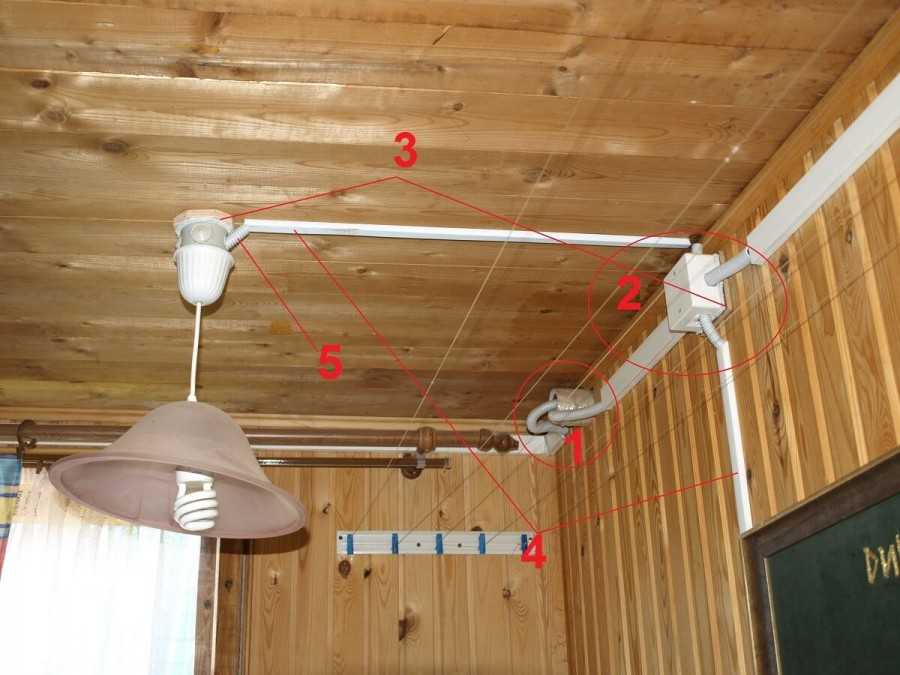

Способы установки открытой проводки
Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.
В открытой проводке все на виду. Все неисправности можно устранить очень быстро, заменив проблемный участок. Этот способ когда-то был очень популярен, но сейчас для деревянного дома это единственное разумное решение.
Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.
На рынке представлен большой ассортимент самозатухающих каналов. Вы всегда сможете подобрать их под цвет и стиль помещения.
Скрытая электропроводка в деревянном доме
Монтаж скрытой электропроводки в таком пожароопасном здании — трудоемкий процесс. Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.
Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.
Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.
При выполнении скрытой проводки следует учитывать, что сруб будет усаживаться. Поэтому нельзя допускать взаимодействия дерева с проводами, металлическими или пластиковыми швеллерами.
Как показывает практика, чаще всего комбинируют способы открытой и закрытой проводки.
Что нужно знать о поперечном сечении кабеля?
Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А — 4 мм².
Выберите кабель по группам распределения и в зависимости от ожидаемой нагрузки. Для того чтобы подключить розетки, нужен кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность 4,6 кВт.
Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа — при составлении электрической схемы
Бытовая техника большой мощности подключается кабелем сечением 4 мм². Такие устройства необходимо подключать к отдельной розетке и нельзя подключать к другой группе.
Выводы и полезное видео по теме
Главное о проводке в пожароопасном доме:
com/embed/ZUMQtBt7sqI»>Правильный подбор кабеля для электропроводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такой конструкции необходимо применять марки кабеля с высокой степенью надежности .
Не упустите момент, чтобы кабели и устройства не соприкасались с деревом. При правильном выборе и выполнении электропроводки с учетом рекомендаций можно гарантировать эффективность, долговечность и безопасность электропроводки.
Расскажите о том, как вы выбирали кабель для электроснабжения загородного деревянного дома. Делитесь интересными технологическими нюансами, которые будут полезны посетителям сайта. Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото по теме статьи.
Как провести электропроводку в деревянном доме
Монтаж электропроводки является важной частью электрификации любого современного здания. От того, насколько качественно она будет правильно спроектирована и изготовлена, зависит электрическая и пожарная безопасность здания. Монтаж электропроводки в деревянном доме необходимо проводить с учетом ряда требований и правил пожарной безопасности. Все они будут рассмотрены ниже.
Безопасный монтаж электропроводки в деревянном доме
Монтаж электропроводки в деревянных домах осуществляется по специальным правилам, которые были разработаны с учетом того, что дома из дерева должны быть Надежнее защищены от огня, так как они более подвержены этому бедствию. Отсюда следует, что открытая проводка в деревянном доме – лучший вариант для монтажа. Сами провода должны состоять только из меди (алюминий категорически запрещен), а проводка должна быть «упакована» в металлические трубки, которые крепятся вдоль стен.
Правильный монтаж электрики в деревянном доме предполагает использование кабелей (например, NYM) только с негорючей изоляцией. Если изоляция горючая, кабели следует также прокладывать в гофротрубе – в специальных каналах в стене или в плинтусе. Если в доме используется скрытая проводка (то есть кабели будут пролегать снаружи стен), то расстояние между ней и стеной должно быть не менее одного сантиметра.
Если монтаж электропроводки в деревянном доме производится за стеной, очень важно перекрыть доступ к проводке грызунов. Для этого кабели должны быть размещены в металлических трубах.
Монтаж электропроводки в деревянном доме: пример
Рассмотрим типовой пример монтажа скрытой электропроводки. Если провода размещены в цоколе или каком-либо другом облицовочном элементе, все кабели обязательно заключены в металлические трубы.
Далее необходимо запланировать выходы розеток с электричеством и выключателями. Нужно знать их точное количество, потому что переносить всю проводку заново — очень тяжелая работа. Все провода должны быть заземлены. Выполнение заземления – обязательный процесс, это поможет избежать поражения электрическим током при пробое оболочки одного из кабелей.
Монтаж электропроводки в деревянном доме обычно производят путем прокладки кабелей в трубах из нержавеющей стали или в негорючих гофрорукавах. Для этих целей отлично подходят и простые трубы из поливинилхлорида.
