Какой должна быть высота дымохода относительно конька здания
Кому-то может показаться, что дымоход — это простая и незамысловатая конструкция. Мол, купили, установили и дело в шляпе. Однако когда начинают появляться серьезные проблемы, то люди начинают грешить на что угодно, только не на свой отказ от профессиональной консультации по этому вопросу. Другими словами, от правильной организации дымохода зависит вся система вашего отопления. В этой статье поговорим о таком параметре, как “высота дымохода” — какой должна быть высота, как ее определить и что необходимо учесть.
Итак, именно высота дымовой трубы обеспечивает выход дыма строго вверх на улицу, а не вниз, в дом. Говоря профессиональным языком, от правильной высоты дымохода зависит появление или отсутствие обратной тяги. И речь сейчас не просто о неприятном явлении, а об опасной ситуации для вас и ваших близких — обратная тяга запросто приведет к задымлению всего дома с соответствующими последствиями — отравление угарным газом, пожар…
Почему возникает обратная тяга
Рис 1. Влияние ветра на тягу в дымоходе
Как ветер влияет на движение дыма в трубе
Как показано на рисунке, ветер дует строго в горизонтальном направлении. Но наткнувшись на дымоход, он начинает изменять свое направление в сторону выходного отверстия трубы, то есть направляется вверх. Таким образом около трубы происходит разрежение воздуха и дым как бы высасывается из дымовой трубы. При ветре, который дует снизу вверх, тяга в дымоходе будет еще сильнее.
При этом, если посмотрите на следующие рисунки, то заметите, что нормальному воздействию ветра на дымоход может мешать сразу несколько факторов:
- Коньковый хребет скатной крыши;
- Рядом расположенные высокие деревья;
- Многоэтажные постройки:
Рис 2. Помехи ветру, влияющие на тягу в дымоходе
Как определить высоту дымохода, чтобы не было задувания

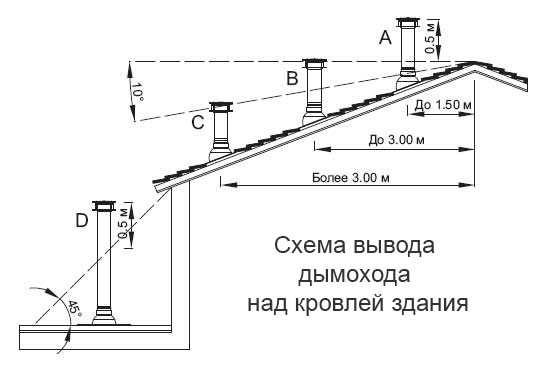

Высоту дымохода, как правило, определяют относительно конька крыши.
Конек крыши — наивысшая точка крыши здания, выполняющая защитную функцию, предотвращая попадание осадков в места стыков скатов крыши.
Необходимая высота дымохода часто прописывается в паспортах отопительных приборов, но есть также общие рекомендации и правила по этому поводу.

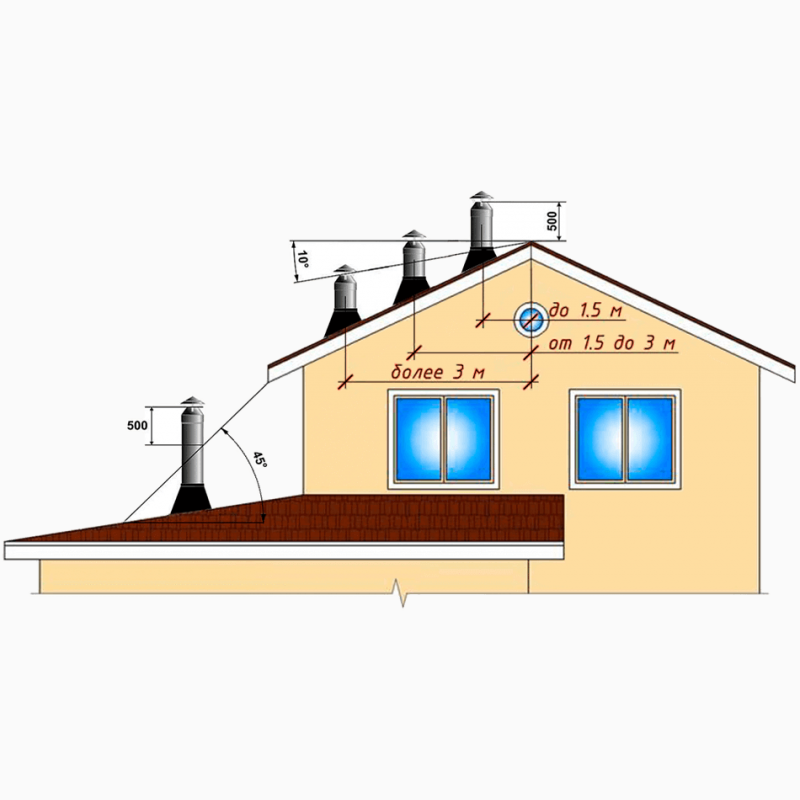

Правила гласят, что высоту дымовых труб, размещаемых на расстоянии равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
- не менее 500 мм — над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
- не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, — при расположении дымовой трубы от конька на расстоянии более 3 м;
- в случае плоской кровли высота дымохода должна быть не менее 1,2 м над уровнем крыши.

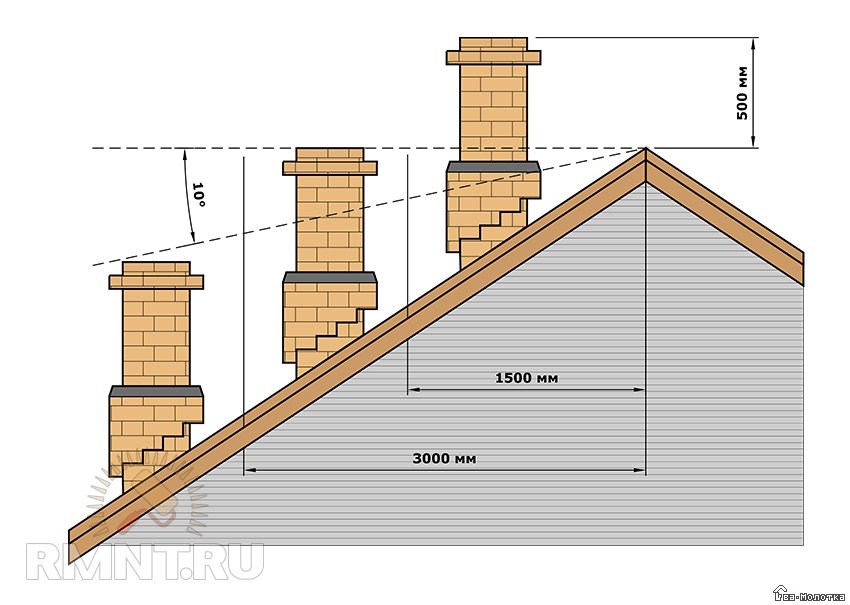

Рис 3. Нормы высоты трубы относительно конька дома
Изучить правила высоты дымохода относительно конька дома можно из официального источника СНиП 2.04.05-91 (пункт 3.73).
Другие причины опрокидывания тяги
Как вы уже поняли, основной фактор, влияющий на опрокидывание тяги — это направление ветра. Соответственно все, что будет мешать ветру, может быть причиной опрокидывания тяги.
Помимо конька крыши, а также рядом стоящих зданий и растущих высоких деревьев, на изменение направления ветра могут влиять еще особенности рельефа (какой-нибудь, холм).
Рис 4. Преграды у зданий, влияющие на тягу
Еще одна причина — например, домовладелец установил котел в пристройке дома, а конструкция крыши основного дома такова, что ветер меняет направление и, соответственно, снижает тягу. Кстати, именно поэтому при выборе дымохода нужно учесть свои планы по строительству новых зданий, того же гаража, летней кухни или другой пристройки.
Если же вы хотите быть уверенными, что расчет высоты вашей дымовой трубы сделан правильно, то лучше обратиться к специалистам. Можете позвонить нам: 8 (812) 605-85-05, мы проанализируем вашу ситуацию и выполним расчет высоты дымохода с учетом всех этих факторов, в том числе окружающей среды.
Где лучше разместить дымоход
Наша рекомендация — размещайте дымоход возле конька дома. В этом случае вам достаточно поднять дымоход над коньком на высоту 0,5 м. И, разумеется, лучше планировать место расположения печи еще на этапе проектирования дома. Иначе потом, по факту готовой кровли, конструкция дымохода может быть не самой удачной, придется выкручиваться или жаловаться на погоду, когда дым повалит обратно в дом.
Кстати, расположение дымохода рядом с коньком дома не только решит вопрос с тягой, но и подарит еще один бонус — рядом с коньком проще всего сделать гидроизоляцию. Другими словами, достаточно завести материал под конек крыши и скат осадков обеспечен. Какие материалы есть для гидроизоляции, читайте в другой нашей статье.
Бесплатные консультации
Будем рады, если наши советы помогут вам, но в любом случае обращайтесь за бесплатной консультацией.
Народный камин — крупнейшая розничная сеть в России:
- более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
- более 30 специализированных магазинов по продаже печей в СПб и Лен. области;
- монтаж с гарантией по договору до 3-х лет;
- 60 дней на возврат товара.
- в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары
Звоните! 8 (812) 605-85-05
Будем рады помочь.
на сколько должна быть выше, расположение, как рассчитать
Содержание:
Принципы проектирования дымохода
Где разместить дымовую трубу
Назначение дымохода
Высота дымовой трубы
Расчет высоты дымохода над крышей
Безусловно, на долговечность и качество работы дымохода влияет множество факторов. Однако одним из наиболее значимых считается высота дымовой трубы. О том, каким должен быть этот показатель, а также как провести необходимые расчеты, поговорим в настоящем материале.
Принципы проектирования дымохода
Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:
- повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
- тяга становится очень хорошей в любую погоду;
- стены печи и строения прогреваются заметно быстрее;
- точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.
Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.
Где разместить дымовую трубу
Обратите внимание, что дымоход является составной частью отопительной системы здания, так что все тонкости его расположения разрабатываются на этапе проектирования всего здания в целом.
Расположение труб на крыше и внутри дома будет определяться по большей части особенностями строения, а не только предпочтениями хозяев. При этом очень важно учесть размещение элементов перекрытия, чтобы при прохождении дымовой трубы через крышу не пришлось делать откосы от стропил.
Оптимальными для жилого дома вариантами комнат, по которым может проходить дымоход, будет кухня, подсобка или коридор. В спальне и гостиной наличие дымовой трубы может привести к излишнему шуму, что нежелательно.
Назначение дымохода
В целом, дымоход выполняет огромное количество функций и влияет на работу отопительных приборов. Однако более предметно мы остановимся на таких показателях, как эффективность работы печи и количество требуемого топлива. Отметим, что в случае неправильной установки дымохода, до 40% вырабатываемого печью тепла может безвозвратно теряться.
Следовательно, при обустройстве дымовой трубы стоит тщательно выбирать ее диаметр и материал, а также рассчитать высоту трубы над крышей и отрезка, проходящего по дому. Немаловажно при этом учитывать тип отопительного прибора – камин, печь или котел.
Высота дымовой трубы
Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.
На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.
Расположение трубы также играет определенную роль. Если установлена труба ниже конька, в нее при определенном направлении будет задувать ветер, что приведет к периодической потере тяги.

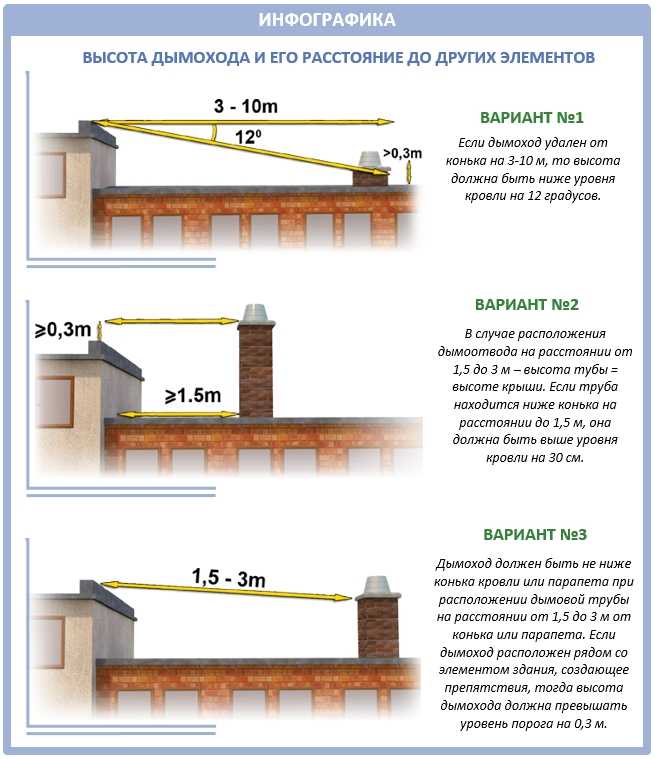

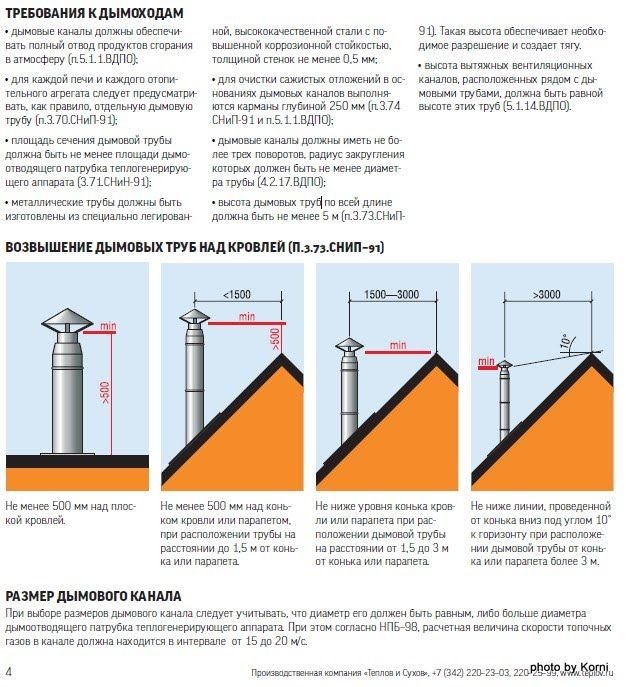

В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:
- от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
- показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
- значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
- устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, должно находиться на одном уровне с ними;
- если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.
Читайте также: «Как сделать расчет высоты крыши – как рассчитать правильно высоту конька двухскатной кровли».

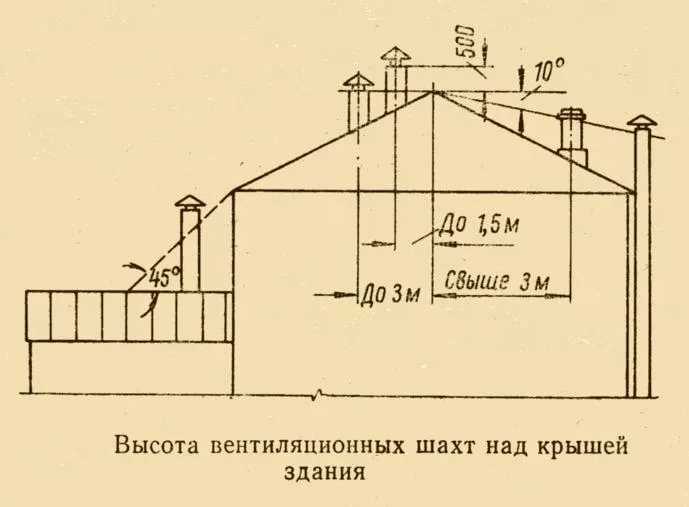

Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.
Установка трубы на крыше – ответственный этап работ, к которому нужно отнестись серьёзно.

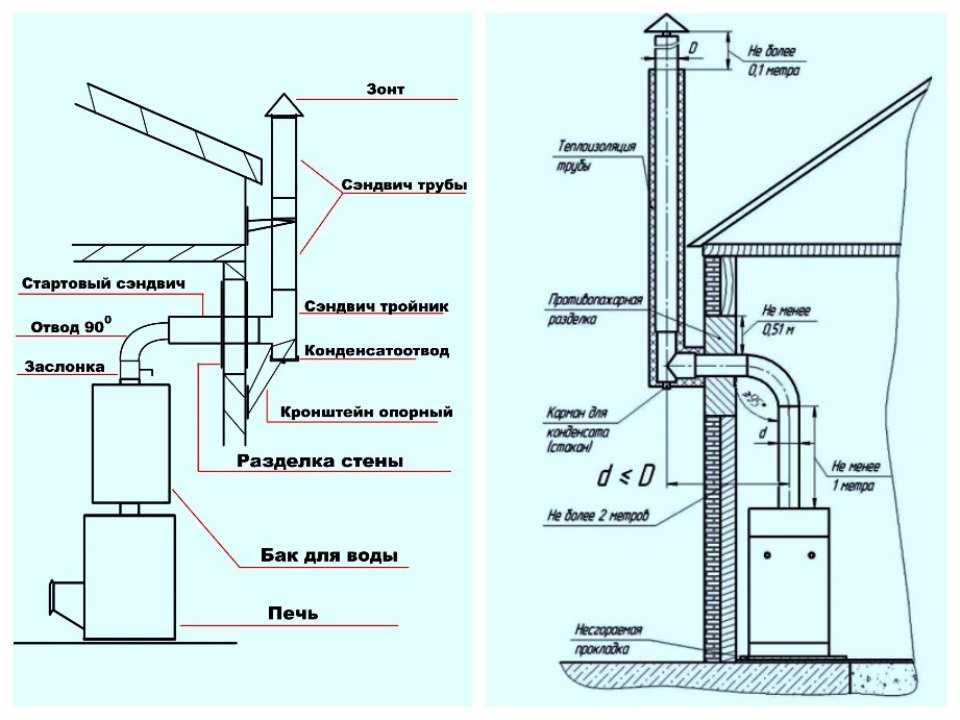

От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.
Расчет высоты дымохода над крышей
Для того чтобы правильно выполнить расчет оптимальной высоты дымохода в каждом конкретном случае, учитывают ряд показателей:
- количество труб для дымохода;
- масса угарных газов, которая выделяется в единицу времени;
- коэффициент оседания угарных газов и продуктов горения;
- коэффициент рассеивания сгораемых газов в атмосфере.
Полученные данные можно подставить в соответствующие формулы, чтобы выяснить, какая высота будет оптимальной для необходимого уровня тяги. Тем не менее подобные расчеты под силу не каждому, ввиду их сложности и трудоемкости.
Хотя любые расчеты должны производиться только специалистами, все же в интернете можно найти специализированные программы-калькуляторы, позволяющие вычислить нужную высоту дымохода. Такой вариант можно считать альтернативным, так что с его помощью можно хотя бы примерно определиться с высотой трубы.
Разновидностей такого программного обеспечения существует огромное множество, так что в любой из них можно подставить свои данные и быстро получить результаты.
Таким образом, мы выяснили, что верно вычислить высоту дымохода всегда очень важно, ведь она влияет на долговечность, безопасность и эффективность эксплуатации отопительного оборудования. Поэтому не поленитесь тщательно изучить этот момент, а наши советы обеспечат вас дополнительной информацией.
Высота дымохода над крышей
Высота дымохода является одним из важнейших факторов, влияющих на производительность вашей дровяной печи и на безопасность установки дровяной печи.
В традиционном строительстве «Правило 3-2-10» используется для определения высоты дымохода над линией крыши. Для жилых автофургонов, автобусов, фургонов и лодок мы предлагаем использовать более короткий съемный дымоход.
Дымоход над крышей дома из бревен и кирпичей должен быть на 3 фута выше линии крыши или на 2 фута выше любой части здания в пределах 10 футов, в зависимости от того, что выше.
Для большинства небольших построек, таких как небольшие хижины и крошечные дома, самая высокая часть конструкции находится в пределах 10 футов от дымохода. В этом случае дымоход должен быть на 2 фута выше пика крыши или на 3 фута выше линии крыши, в зависимости от того, что выше.
Для более крупных конструкций результат будет зависеть от уклона крыши. Для здания с плоской или неглубокой скатной крышей дымоход должен быть на 3 фута выше точки, где он проходит через линию крыши. Для здания с крутой крышей дымоход должен быть на 2 фута выше самой высокой части крыши в пределах 10 футов.
Почему высота дымохода так важна?
Более высокие дымоходы создают более сильную тягу
Одним из факторов, определяющих силу тяги, создаваемой системой дымохода, является разница в давлении воздуха между топкой и отверстием дымохода. Поскольку давление воздуха ниже на больших высотах, а более высокий столб восходящего воздуха сильнее притягивает воздух под ним, увеличение высоты дымохода обычно усиливает тягу.
Дома традиционной постройки обычно имеют высоту не менее 15 футов по вертикали между топкой и отверстием дымохода. Большинство крошечных конструкций просто недостаточно высоки, чтобы поддерживать 15-футовую систему дымохода, поэтому важно иметь как можно большую высоту в разумных пределах.
Более высокие дымоходы предотвращают обратную тягу
Когда отверстие дымохода расположено слишком близко к верху здания, завихряющиеся воздушные потоки, вызванные ударами ветра о строение, могут давить на отверстие дымохода, в результате чего дым возвращается в жилое помещение. Это состояние, называемое обратным потоком, опасно, но, как правило, его можно избежать.
Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно располагаются достаточно высоко, чтобы оставаться над любыми вихревыми воздушными потоками. В результате ветер, попадающий в достаточно высокий дымоход, должен быть боковым и имеет тенденцию улучшать тягу, а не вызывать обратную тягу.
В экстремальных условиях экранированные и защищающие от ветра колпаки от дождя могут помочь предотвратить обратную тягу, но не заменяют дымоход достаточной высоты.
Более высокие дымоходы Не допускайте попадания дыма на крышу
Если дымоход слишком короткий, дым может попасть на холодную крышу и сконденсироваться в горючий креозот. Это не только неприглядно, но и пожароопасно.
Искры из дымохода, попадающие на месторождение креозота, могут привести к его воспламенению и стать причиной пожара в доме. Экран искрогасителя, встроенный в дождевик, может помочь ограничить размер искр, которые могут вылететь, но не может заменить дымоход достаточной высоты.
Дизайн миниатюрной домашней дымоходной системы
Чтобы получить помощь в проектировании миниатюрной домашней дымоходной системы, попробуйте наш инструмент для проектирования дымоходов или свяжитесь с нами, чтобы получить личную помощь по вашему проекту.
Какой высоты должен быть дымоход?
Установка дымохода
Некоторые домовладельцы считают длину дымохода незначительной, если он может выводить дым из дома, а кирпичи остаются целыми. Тем не менее, правильное функционирование дымохода жизненно важно для вашей безопасности и эффективности отопления. Все части дымохода работают вместе, чтобы вывести дым и обеспечить безопасность для проживания. Хотя некоторые люди говорят, что расчеты дымохода не являются научно доказанными, существуют правовые нормы и рекомендации, которых следует придерживаться для достижения оптимальной производительности и эффективности. В этой статье рассматривается, какой высоты должен быть дымоход и почему важна длина и тяга дымохода.
Правила высоты дымохода
Высота дымохода определяется горизонтальным расстоянием между краем и пиком высокой стороны трубы и уклоном вашей крыши. Правило 2 футов, 10 футов, 3 футов — это одна из распространенных формул, используемых для определения приблизительной высоты вашего дымохода. Это означает, что ваш дымоход должен быть на 3 фута выше точки, где он проходит через крышу, или по крайней мере на 2 фута выше любой части крыши в пределах 10 футов от дымохода.
Если смотреть сбоку, дымоход должен быть самой высокой точкой дома. Однако слишком высокий дымоход охлаждает нагретый воздух до того, как он достигнет вершины дымохода, создавая отрицательное давление, которое выталкивает дым и другие газы обратно в ваш дом. Короткий дымоход приводит к плохим проблемам с тягой, поскольку внутреннего давления недостаточно для вывода дыма и других газов наружу. Это также может привести к опасности возгорания или повреждению кровельной черепицы вокруг дымохода, ремонт которой в долгосрочной перспективе может быть дорогостоящим.
Почему важны длина и тяга дымохода
Любое оборудование, работающее на сжигании, нуждается в замене потерянного выхлопа путем замены его адекватным источником всасываемого воздуха. Лучший способ понять процесс горения — рассмотреть три необходимых фактора: топливо для сжигания, воздух для обеспечения кислородом и тепло для запуска процесса. В дымоходе спичка — это пламя, дрова — это топливо, а воздух, обеспечивающий кислород, — это тяга. Высота дымохода и тепло газов в дымоходе влияют на размер тяги. Причина, по которой высокий дымоход создает лучшую тягу, заключается в том, что на рекомендуемой высоте дымохода существует большой перепад давления.
Проблемы и проблемы с дымоходом
Хотя правильная высота дымовой трубы максимально увеличивает эффективность удаления опасных газов и дыма из вашего дома, необходимо учитывать и другие вопросы, когда речь идет о надлежащем воздушном потоке. Твердое топливо, такое как уголь и древесина, содержит большое количество креозота, который может проникать в стенки дымохода. Это может привести к ограниченной тяге из-за избыточного накопления креозота, который сводит к минимуму эффективность выхода дыма из камина. Слишком много креозота может снова воспламениться, вызывая пожар в дымоходе, который создает коррозионный эффект, распространяющийся наружу.
Кирпичи каменных каминов могут удерживать влагу и замерзать зимой. Этот процесс может привести к отслаиванию и ослаблению кирпичей, используемых на трубе дымохода. Это не только снижает его эффективность, но и потенциально опасно для вашей безопасности и устойчивости конструкции. Важно соблюдать график регулярного технического обслуживания, чтобы поддерживать дымоход в хорошем состоянии.
Чистка и осмотр дымохода
Надлежащая чистка и осмотр дымохода очень важны, потому что проблемы с тягой чаще возникают в дымоходе, который плохо обслуживается. Поскольку этот процесс может быть трудным и рискованным, важно нанять сертифицированных специалистов для проверки и очистки отложений креозота, которые могут блокировать дымоход и вызывать проблемы с курением. Некоторые люди могут подумать, что высота дымохода неправильная, когда огонь разгорается дольше или ваш дом постоянно наполняется дымом. Вместо того, чтобы делать поспешные выводы о покупке нового дымохода, наймите опытного специалиста по каменной кладке, чтобы разобраться в проблеме. Все еще возможно, что такие проблемы могут быть вызваны непросушенной древесиной, забитым дымоходом или разгерметизированным домом.
