Какую выбрать насосную станцию для частного дома: рейтинг топ-10 по версии КП

рейтинг топ-10 по версии КП

Помочь разобраться с принципиально важными техническими характеристиками насосных станций согласился Максим Соколов — эксперт онлайн-гипермаркета ВсеИнструменты.ру.

— Насосная станция обеспечивает стабильную работу водопровода в частном доме. Главная ее цель — поддержание нужного напора воды, который необходим не только для комфортного принятия душа, но и для работы бытовой техники. Например, при недостаточном давлении стиральная машина или водонагреватель даже не включатся. Насосная станция решает этот вопрос и работает автоматически — двигатель запускается благодаря встроенному реле давления.

Принципиальными параметрами будут:

• Мощность. Влияет на производительность насосной станции. Например, модели на 300-600 Вт способны перекачивать 30-40 л/мин. Более мощные (от 1000 Вт) перекачивают 60-100 л/мин. Высокое значение требуется, если в доме вода нужна не только для хозяйственных и гигиенических нужд, но и для работы бытовой техники (стиральной или посудомоечной машины).

Mimir Туристическая палатка трехместная, двухслойная…4 500 ₽4 950 ₽

• Высота подъема. Обозначает максимальную высоту, на которую насос может поднять столб жидкости. Она должна быть больше, чем потери напора в трубопроводе по пути от источника к точке водоразбора. И чем разница больше, тем больше литров в минуту станция сможет выдавать. Наиболее распространены модели со значением 20, 30, 40 м.
• Глубина всасывания. Показывает, какое расстояние должно быть от станции до зеркала воды. Обычно это значение составляет 8-9 м. Увеличить его можно с помощью дополнительной опции — эжектора.
• Объем гидроаккумулятора. Влияет на запас воды. Чем он больше, тем реже будет включаться насос. Например, для дачи достаточно модели с баком на 24 л, для частного дома, где расходуется большее количество воды, стоит выбрать технику на 50 л.

Рейтинг топ-10 по версии КП

Вооружившись теорией, мы попытались отобрать лучшие насосные станции для дома 2023. Насколько объективно получилось — судите сами.

1. Grundfos CMBE TWIN 5-62

Grundfos CMBE TWIN 5-62. Фото: yandex.market.ru

Поверхностная насосная станция, ориентированная на крупное домохозяйство. Пропускная способность — 11,2 куб. м/час, максимальный напор — 44,2 м. Работает от стационарной электросети, потребляет 1500 Вт. Температурный диапазон эксплуатации — от -20°C до 55°C. При отличных эксплуатационных характеристиках станция достаточно шумная (55 дБ), поэтому устанавливать лучше в нежилом помещении. Есть функция повышения давления и защита от сухого хода. Модель выпускается в 2 вариациях: с клеммной колодкой или розеткой, технические характеристики идентичны.

Плюсы и минусы

Наличие встроенного частотного преобразователя, подходит для домов с несколькими этажами

2. Pedrollo TS2-MK 5/7

Pedrollo TS2-MK 5/7. Фото: yandex.market.ru

Насосная станция с номинальной мощностью 1800 Вт. Выдает 7,2 куб. м/час, максимальный напор — 92 м. Оснащена центробежным насосом, есть встроенный регулятор скорости (инвертор) и датчик давления. Допустимый температурный режим — от -10°C до 40°C.

Плюсы и минусы

Встроенная автоматика для обеспечения бесперебойности, поддержка постоянного давления воды

3. DAB E. Sybox

DAB E. Sybox. Фото: yandex.market.ru

Портативная насосная станция с производительностью производительность 7,2 м³/ч, максимальный напор 65 м. Мощность 1550 Вт, глубина всасывания 8 м. Есть функция частотной регулировки. По мнению потребителей, главными достоинствами модели являются функции самодиагностики. Также отмечается отсутствие шума: станцию можно ставить прямо в доме.

Плюсы и минусы

Обеспечивает поток воды, достаточный для подключения домашней техники, надежная система защиты

Нет функции фильтрации грязной воды

4. Marina APM 100/25

Marina APM 100/25. Фото: yandex.market.ru

Станция имеет мощность 1100 Вт, бак на 25 л и производительность 40 л/мин. Станция оснащена эжектором, который увеличивает глубину всасывания до 25 м.

Плюсы и минусы

Подходит для небольших домохозяйств, отказоустойчивость

При выходе из строя проблематично найти запчасти

5.

 BELAMOS XP 04 EBELAMOS XP 04 E. Фото: yandex.market.ru

Доступная насосная станция для дачи или небольшого частного дома. Мощность 340 Вт, производительность 28 л/мин, глубина всасывания 8 м.

Плюсы и минусы

Бюджетный вариант

Минимальный функционал

6. GARDENA 5000/5 Comfort Eco

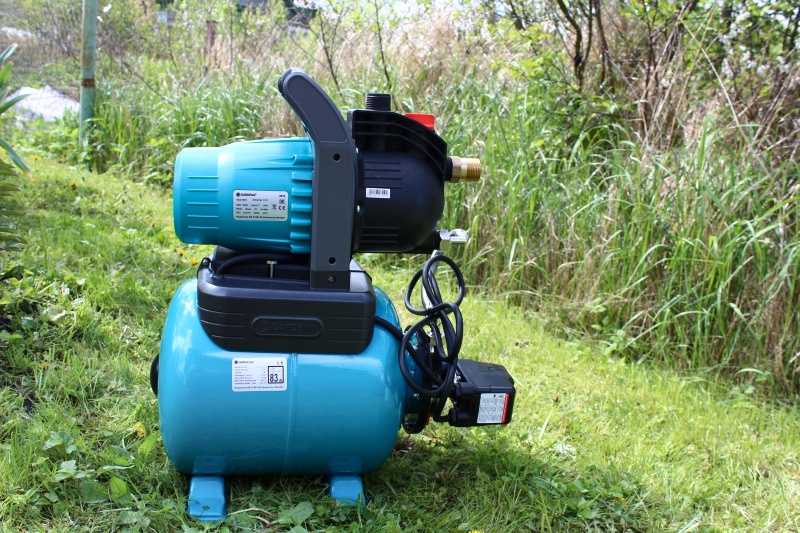

GARDENA 5000/5 Comfort Eco. Фото: yandex.market.ru

Бытовая модель с экорежимом, который экономит электроэнергию на 15%. Мощность 1100 Вт, производительность 75 л/мин, объем бака 24 л.

Плюсы и минусы

Экологичность, функция энергосбережения

Не предусмотрена фильтрация

7. ДЖИЛЕКС Джамбо 70/50 Н-50

ДЖИЛЕКС Джамбо 70/50 Н-50. Фото: yandex.market.ru

Максимальная производительность 3,9 м³/ч, напор 50 м, глубина всасывания 9 м.

В линейке есть еще одна интересная модель — Джилекс Джамбо 70/50 П-К Комфорт 4001: насос без гидроаккумулятора. Его особенность во встроенном регулирующем клапане, который обеспечивает постоянный напор воды в кране даже при использовании нескольких точек водоразбора. Мощность 1100 Вт, производительность 70 л/мин.

Плюсы и минусы

Встроенная автоматика, цена

Нет запаса по мощности

8. BELAMOS XI 11 ALL

BELAMOS XI 11 ALL. Фото: yandex.market.ru

Станция с мощностью 1100 Вт и баком на 20 л. Производительность достигает 58 л/мин. Класс защиты IP54 дает возможность устанавливать технику в помещениях с повышенной влажностью или запыленностью.

Плюсы и минусы

Может устанавливаться вне помещения

Шум при работе

9. Metabo HWW 4000/25 G

Metabo HWW 4000/25 G. Фото: yandex.market.ru

Модель мощностью 1100 Вт с высотой подъема до 46 м. Подходит для автоматического водоснабжения дома и системы полива, в которой может быть до 3 дождевателей.

Плюсы и минусы

Подходит для фермерских хозяйств, поддержка постоянного напора воды

Сложность установки

10. Metabo HWW 3500/25 Inox

Metabo HWW 3500/25 Inox. Фото: yandex.market.ru

Портативная станция с пропускной способностью 3,5 м³/ч, создает максимальный напор 45 м. Объем гидробака составляет 24 л.

Плюсы и минусы

Компактность

Минимальный функционал

Популярные вопросы и ответы

На вопросы по выбору насосной станции отвечает Михаил Терентьев, руководитель по продажам бытового оборудования компании «Грундфос».

На какие значимые характеристики товара следует ориентироваться при выборе?

— Станция водоснабжения — ключевой элемент системы жизнеобеспечения домохозяйства. Выбор конкретного технического решения зависит от типа источника воды и особенностей его расположения. Для подъёма воды из источников, расположенных ниже уровня земли (колодец, неглубокая скважина «на песок»), река и другие водоёмы используют насосные станции на базе самовсасывающих насосов. Они могут быть разной конструкции, но имеют общую особенность: внутри гидравлической части такого насоса создаётся область разрежения (пониженного давления), которая обеспечивает всасывание воды с глубины.

Очень важные критерии выбора — напор, который способна создавать насосная стация, и расход воды, который она обеспечивает. Напор определяет возможную высоту подъёма воды после насоса. Например, если напор окажется недостаточен, на верхнем этаже вода из кранов не будет течь. Расход — это количество воды, одновременно выливающейся из всех точек водоразбора, включая краны, душ, туалет, систему полива и т.д.

Насосные станции со встроенной автоматикой удобнее и проще в использовании. Как правило, они представляют собой моноблочные решения «всё в одном» и готовы к работе прямо из коробки. Однако в отдельных случаях целесообразно применять решения с выносным блоком управления.

Ещё один важный момент — наличие встроенного частотного преобразователя. Это устройство, которое плавно регулирует производительность насоса в зависимости от расхода в системе (то есть от того, сколько кранов одновременно открыто) и поддерживает постоянное давление. Например, в системе с частотным преобразователем напор воды в душе будет постоянным, независимо от того, пользуется в это время водой в доме кто-то ещё или нет.

Поскольку система водоснабжения должна работать постоянно и без сбоев, к насосным станциям предъявляются высокие требования в части их надёжности и долговечности. Стоимость тоже немаловажный критерий выбора, но нужно понимать, что стоимость — это не только цена покупки, но расходы на содержание, ремонт и замену оборудования в течение всего срока его службы.

Например, более дорогое оборудование, на которое производитель даёт пятилетнюю гарантию, в итоге может оказаться значительно дешевле «бюджетного» варианта с годовой гарантией, который за пять лет успеет пару раз перегореть. Очень важны доступность сервиса и его оперативность на случай возникновения нештатных ситуаций. Одно дело, если вам придётся самостоятельно демонтировать станцию и везти её в сервисный центр, где экспертиза и ремонт могут занять продолжительное время, и совсем другое — если сервисный инженер готов оперативно выехать к вам на участок и при необходимости заменить нужную деталь на месте.

Также стоит обратить внимание на наличие всевозможных защит, которые могут предотвратить поломку насоса в случае аварии. Прежде всего, это защита от сухого хода, встроенная защита от перегрузки электродвигателя и защита от перепадов напряжения, которая позволяет запитать насос от электросети без использования стабилизатора напряжения. Существенно продлевает срок службы насоса и всей системы водоснабжения функция плавного пуска (всегда есть в установках с частотным преобразователем).

Наконец, нужно обратить внимание на класс энергоэффективности, ведь электроэнергия за городом обходится недёшево.

Какие модели представляют интерес на российском рынке и почему?

— Как уже было сказано выше, особый интерес сегодня представляют комплектные модели со встроенной автоматикой и частотным преобразователем, которые позволяют обеспечить комфортное водоснабжение с поддержанием постоянного давления воды.

Можете ли вы дать практические советы, которые помогут пользователю сделать правильный выбор?

— Как правило, комплектные топовые решения «всё в одном» с частотным преобразователем, встроенной автоматикой, низким энергопотреблением, наибольшим сроком гарантии и доступной сервисной поддержкой оказываются дешевле с учётом расходов на эксплуатацию, чем более дешёвые, но менее надёжные и неприхотливые.

Чтобы не ошибиться с выбором — обратитесь в службу поддержки производителя, где вам помогут подобрать оптимальный вариант для конкретной ситуации.

Перед выбором насосной станции не забудьте предварительно оценить свои потребности: особенности расположения источника воды, расстояние до дома и уклон местности, этажность, число точек водоразбора (учитывая уличные) и т.п.

Как выбрать насосную станцию для дачи?

Выбор насосной станции для дачи – ответственная задача, от решения которой зависит бесперебойность работы и комфорт использования системы автономного водоснабжения. С помощью НС можно организовать стабильную подачу воды из водоема, искусственного резервуара, колодца или скважины в любую точку дачного хозяйства или другого объекта. При этом следует обеспечить достаточный напор для комфортного использования системы.

Ключевые компоненты насосной станции – электродвигатель, самовсасывающий насос, гидроаккумулятор и реле, отвечающее за автоматизацию работы агрегата и поддержание в баке установленного уровня давления. Электронасос забирает воду из источника и подает в гидробак, где она содержится под давлением (для обеспечения требуемого напора). Реле контролирует уровень давления, автоматически включает и отключает агрегат.

Главные рабочие параметры НС – мощность и производительность. Для дач и частных домов применяются установки мощностью 600–1500 Вт. Рекомендации по производительности дает организация, выполняющая буровые работы. Ориентировочная производительность НС для дачного хозяйства составляет 1–7 м³/ч, в зависимости от масштабов водопотребления. При необходимости подходящую производительность можно рассчитать самостоятельно.

Критерии выбора

Остановимся подробнее на том, как правильно выбрать насосную станцию для дачи. При подборе модели нужно учесть следующие параметры:

1. Глубина всасывания – рассчитывается от НС до уровня водозабора в скважине или колодце. Кроме глубины до водного зеркала, учитывается и удаленность станции от источника по горизонтали. Но при расчетах учитывается, что по горизонтали электронасосу легче качать воду примерно в 10 раз, чем по вертикальной трубе. Глубина всасывания у большинства НС составляет 8 м по вертикали (или 80 м по горизонтали). Таким образом, чем глубже источник, тем ближе к нему нужно устанавливать НС, и наоборот. Например, при глубине колодца 5 м (до 1-го зеркала воды) можно установить НС с глубиной всасывания 8 м на удалении до 30 м. Если же источник глубокий, придется установить НС рядом с ним (в утепленном и изолированном от влаги приямке) или использовать погружной насос.
2. Высота напора – расстояние от НС до точек водоразбора (кранов, сантехнических приборов, бытовой техники). Обычно этот параметр достигает 40–50 м.
3. Объем потребления воды. Для семьи из 3–4 человек рекомендуется накопительный бак на 20–24 л.
4. Мощность двигателя. Подходящее значение зависит от числа точек водоразбора. Обычно для небольшого дачного дома достаточно мощности 600 Вт, для среднего – 750–1000 Вт, для большого – 1600 Вт. Желательно выбирать мощность с запасом, чтобы мотор не работал на пределе возможностей.
5. Производительность НС – объем, перекачиваемый за час. Рассчитывается с учетом дебита источника. Дебит можно посмотреть в паспорте источника или рассчитать самостоятельно. Для этого нужно в течение часа откачивать воду и наблюдать за перемещением водного зеркала. Обычно для дачи достаточно НС производительностью 600–1000 л/ч, для постоянно используемого дома – 3000–7000 л/ч. Считается, что на 1 кран или другую точку водоразбора нужна производительность 14 л/мин.

Характеристики гидроаккумуляторов

Гидроаккумулятор – не обычный бак-накопитель, который приходится размещать выше кранов. Его можно расположить в любом удобном месте: в подвале, техническом помещении, пристройке. Независимо от местоположения, гидробак создаст необходимое давление воды и подаст ее под необходимым напором.

Гидроаккумулятор имеет корпус из окрашенной стали или нержавейки:

• модели из нержавейки дороже и долговечнее, рекомендуются для монтажа в приямке, в условиях повышенной влажности и температурных перепадов;
• стальные баки для защиты от коррозии окрашиваются по особой технологии, считаются оптимальным решением по соотношению качества и вложений.

Внутри корпуса размещается резиновая груша для содержания воды. Корпус заполнен сжатым воздухом, который сдавливает грушу. По мере ее наполнения давление повышается, по достижении нужного значения срабатывает реле, и наполнение груши прекращается. При расходовании воды давление в баке постепенно уменьшается, и реле инициирует включение электронасоса.

При выборе гидробака обязательно учитываются объемы потребления воды, ведь от его вместимости зависит частота срабатывания электронасоса и его износ. Но и покупать бак с большим запасом нецелесообразно, т.к. вода должна обновляться и не застаиваться.

Рекомендуемый объем гидроаккумулятора зависит от числа пользователей:

• для 1 человека – достаточно бака на 18–24 л;
• для 2–4 пользователей – 50–80 л;
• для 4–6 человек – 100 л.

Для дачи, где водоснабжение нужно не постоянно, подойдет и мини-станция с гидробаком до 20 л. Но если планируется полив огорода или другие объемные затраты воды, выбирайте бак вместимостью от 50 л.

Давление в гидробаке

В вопросе, как подобрать насосную станцию для дачи, есть масса нюансов. Среди них – обозначенная в паспорте оборудования величина давления. Этот параметр обратно пропорционален объему воды в баке: чем больше ее запас, тем слабее напор. Для периодического использования автономного водопровода на даче достаточно величины в 1–2 бар, для небольшого коттеджа – 4 бар, для крупного особняка – 4–6 бар или больше.

Реле давления бывает:

1. Механического типа. В его конструкцию входит 2 гайки и 2 пружины. При снижении давления ниже определенного уровня крупная пружина выпрямляется и соединяет контакты, включая электронасос. При достаточном нагнетании срабатывает маленькая пружина – она отталкивает пластину из металла и размыкает цепь. Механическое реле эффективно решает свои задачи и допускает настройку под необходимые параметры.
2. Электронное реле – содержит находящийся в водной среде датчик. На компактную электронную плату поступает сигнал, инициирующий включение и отключение двигателя. Есть возможность точно выставить граничные значения давления, оберегая систему от гидравлического удара. Управление настройками максимально простое и обычно выполняется 2 кнопками.

В рейтинге, составленном по отзывам покупателей, по комфорту эксплуатации выигрывают насосные станции с электронным реле и дисплеем. На нем отображаются рабочие параметры и полезная информация, в т. ч. данные о возникших неполадках. Это позволяет своевременно заметить и ликвидировать проблему, избежав поломки оборудования.

Анализируем качество и долговечность

Рабочие части насоса подвержены мощным нагрузкам, поэтому нужно оценить материалы их изготовления. Если они некачественные, крыльчатка не выдерживает постоянных ударов водных струй и быстро выходит из строя. Разрушается рабочее колесо, подвергаются износу сальники. В результате приходится тратиться на ремонт или покупку нового оборудования.

Поэтому при выборе насосной станции рекомендуется отдавать предпочтение продукции надежных производителей и оценивать материал ее частей:

1. Корпус насоса – производится из пластика, чугуна, стали или нержавейки. Стальные варианты сочетают надежность и высокий ресурс при умеренной цене. Чугунные корпуса выносливы, но обходятся дороже. Пластик сочетает доступность, износостойкость, несклонность к коррозии и шумоизоляционные свойства.
2. Вал. В идеале производится из нержавейки, прошедшей термообработку.
3. Рабочее колесо. Самое надежное – из нержавейки. Достойная альтернатива – технополимер – абразивно стойкий синтетический материал, прочный и неподверженный коррозии.
4. Уплотнения. Признаком хорошего качества считается использование сальников в виде плетеного шнура из асбестовой нити с находящейся внутри проволокой из меди или латуни.

Защита от перегрузки и «сухого хода»

Сохранению работоспособности НС способствует применение защитных систем.

Одна из опасных ситуаций для насоса – «сухой ход». Он происходит при критическом понижении водного зеркала, когда электронасос продолжает работать и качает воздух. В итоге не происходит охлаждения перекачиваемой жидкостью, насос перегревается и выходит из строя. Для недопущения «сухого хода» применяется гидропротектор – электронное реле, выключающее мотор при критическом опускании водного зеркала.

Продлевает ресурс электронасоса и предусмотренная защита от перегрузки и перегрева. Она останавливает работу оборудования при повышенных оборотах, не допуская его поломки. Защитные опции автоматизированы и работают на электронике, что приводит к удорожанию устройств. Но экономить на них не стоит, т.к. в конечном итоге их использование помогает избежать дополнительных расходов на ремонт оборудования.

Рекомендации по подключению НС

Перед тем, как выбрать и подключить насосную станцию для дачи, прислушайтесь к следующим советам:

1. Не размещайте НС поблизости со спальней или гостиной. Чтобы не слышать шум при ее работе, выберите для установки подвал или техническое помещение.
2. Помещение с НС необходимо утеплить, чтобы обеспечить ее функциональность при минусовых температурах. Также нужно обеспечить в нем вентиляцию – для защиты от конденсата.
3. Наружные трубы нужно размещать ниже уровня промерзания грунта.
4. Для погашения вибрации используйте резиновый коврик.
5. При 1-м включении заполните гидроаккумулятор водой.
6. Для защиты электронасоса от перепадов напряжения используйте стабилизатор.

В нашей предыдущей статье представлено объективное сравнение насосной станции и погружного насоса.

что это такое, виды, как выбрать

Если частный дом в городе или поселке не имеет центрального водопровода, единственная возможность провести воду в дом – установить насосную станцию. Подача воды осуществляется из скважины или артезианской скважины. Какие виды такого оборудования существуют? Как правильно выбрать модель насоса для дома?

Типы насосных станций для дома

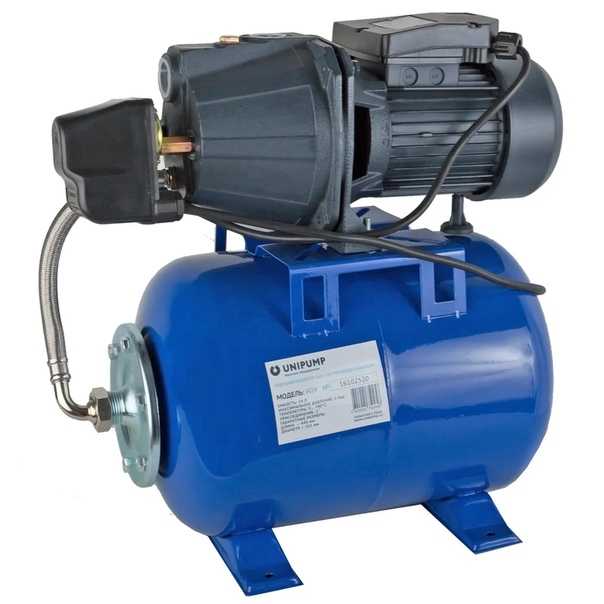

Насосная станция состоит из поверхностного насоса, гидробака, манометра. В зависимости от способа забора воды оборудование имеет такой набор деталей для подачи воды:

• в самовсасывающих насосах — двигатель, реле давления и гидроаккумулятор;
• в автоматических устройствах напор воды регулируется электроникой.

Объем гидробака может быть от 2 до 50 литров. Чем больше бак, тем реже включается насос, потому что он вмещает больше воды. Однако современное оборудование не избаловано включениями и выключениями, даже если они происходят несколько раз в минуту. Объема бака в 24 литра вполне достаточно.

Автоматические насосные станции для дома делятся на такие категории:

• Вихревые насосы устанавливаются внутри помещений. Для их работы необходимо, чтобы в баке поддерживалось определенное давление.
• Центробежные насосы бесперебойно поднимают воду из колодца за счет работы колеса.

Оборудование различается по степени погружения для забора воды. В среднем это расстояние составляет 8 м. Для более глубоких скважин подходят автоматические скважинные насосы или системы с промежуточным накопительным баком.

Классификация по производительности — сколько насосная станция перекачивает воды в минуту:

• насосы малопроизводительные транспортные не более 20 литров;
Среднепроизводительные насосы
• перекачивают до 150 литров, часто 50 литров в минуту достаточно для обеспечения частного дома.

Напор 25 м водяного столба обеспечит водой как душ, так и кухонный кран. Однако насосную станцию ​​следует выбирать с показателем до 35 м водяного столба, чтобы иметь запас на колебания давления.

Как выбрать насосную станцию ​​

В первую очередь определяется, как именно будет действовать насосная станция:

• брать воду из источника и сразу подавать ее в дом;
• Подавать воду сначала в бак, а оттуда в дом.

Лучше использовать систему с промежуточным баком. Он может наполнить простой насос, а насосная станция направит воду в дом из бака. На случай непредвиденных обстоятельств в баке будет запас воды.

Выбирая насосную станцию, обратите внимание на такие факторы:

• Оборудование должно подавать нужное количество воды под напором, необходимым для работы.
• Какое фактическое потребление воды в доме? Смеситель выдает 4 литра в минуту, душ – 11 литров. Сложите количество литров из всех водопроводных устройств в доме. Оборудование должно быть в состоянии транспортировать этот объем в минуту.
• Система водоснабжения — напрямую или через накопительный бак. Также насосную станцию ​​можно подключить к городскому водопроводу, если в системе недостаточно давления для подачи воды в дом.
• Накопительный бак из нержавеющей стали и корпус насоса из цветных металлов наиболее долговечны, но и стоят дороже.
• Для частного дома достаточно мощности насоса 1600 Вт. Напряжение большинства моделей стандартное – 220 В.
• Лучше, если реле имеет усиленные контакты, защиту от перегрева.

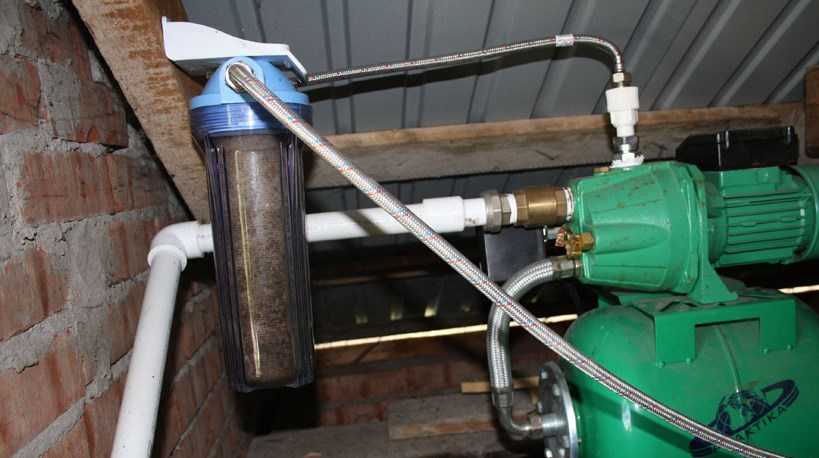

• Есть ли обратный клапан и съемный входной фильтр? Бывает, что они не включены, тогда проверьте, можно ли их установить.

Если вам необходимо использовать насосную станцию ​​круглый год, отдайте предпочтение агрегатам с электронным управлением. Когда накопительный бак пуст, они включаются автоматически. И важно помнить, что не стоит экономить – качественная насосная станция не может стоить дешево.

Как выбрать насосную станцию ​​для дома

Многие владельцы загородных домов не имеют возможности воспользоваться таким благом цивилизации, как централизованная сеть водоснабжения. Это вовсе не означает, что единственный выход в этой ситуации – таскать воду из ближайшего источника ведрами. Сегодня вполне реально обустроить собственный напорный водопровод. В этом вам поможет насосная станция, автоматически подающая воду из колодца или колодца.

Какую насосную станцию ​​выбрать для дома? Современный рынок насосного оборудования предлагает множество вариантов – здесь есть как готовые станции, так и отдельные комплектующие, из которых вы, как конструктор, сможете собрать то, что максимально соответствует вашим потребностям.

К выбору нужно отнестись очень ответственно, чтобы при эксплуатации техники у вас не возникло проблем.

Состав:

1. Устройство и принцип работы насосной станции
2. Типы насосных станций и расстояние до зеркала воды
3. Расход воды, производительность, напор
4. Аккумулятор насосной станции
5. Материал изготовления насоса и его конструктивных элементов
6. Автоматика управления
7. Дополнительное оборудование

Устройство и принцип работы насосной станции

Чем отличается насосная станция от обычного электронасоса и если да, то в чем ее преимущества?

Во-первых, насосная станция способна обеспечить хороший напор, необходимый для полноценной подачи воды в дом и на участок.

Во-вторых, эта система полностью автоматизирована и может работать без постоянного контроля со стороны владельца — она ​​была смонтирована один раз, и вы можете не вспоминать об этом, пока не придет время планового осмотра и проверки.

Осознанный выбор насосной станции будет невозможен, если не уделить должного внимания ее конструкции и основным узлам.

Основными конструктивными элементами насосной станции являются связанные между собой поверхностный насос и гидроаккумулятор (напорный бак), а также автоматическое реле давления, управляющее работой насоса. Для автономного функционирования системы этого недостаточно. Но о назначении и расположении дополнительных компонентов мы поговорим чуть позже, а сейчас остановимся на основных элементах конструкции.

Устройство насосной станции

1. Электрический блок.
2. Выпускной патрубок.
3. Впускной патрубок.

4. Электродвигатель
5. Манометр.
6. Реле давления.

7. Шланг, соединяющий насос и ресивер.
8. Аккумулятор
9. Ножки для крепления.

«Сердцем» насосной станции является насос. Тип конструкции применяемого насоса может быть практически любым — вихревым, роторным, винтовым, осевым и т. д. — но для хозяйственно-питьевого водоснабжения, как правило, применяют центробежные насосы, отличающиеся простотой конструкции и высоким КПД.

Второй важный конструктивный элемент насосной станции — гидроаккумулятор — это, по сути, накопительный бак (что, собственно, и следует из его названия). Однако предназначением гидроаккумулятора является не только накопление закачиваемой воды.

Без этого элемента помпа включалась бы/выключалась слишком часто — каждый раз, когда пользователь поворачивает кран на своем смесителе. Отсутствие гидроаккумулятора негативно сказалось бы на напоре воды в системе – вода либо текла бы из крана тонкой струйкой, либо хлестала бы слишком быстро.

Как насос, гидроаккумулятор и реле давления, собранные вместе, могут автоматически снабжать нас водой?

Разберемся с принципом работы насосной станции.

При включении насос начинает качать воду, заполняя ею накопительный бак. Давление в системе постепенно увеличивается. Насос будет работать до тех пор, пока давление не достигнет верхнего порогового значения. Когда будет достигнуто заданное максимальное давление, реле сработает, и насос выключится.

Что происходит, когда пользователь открывает кран на кухне или начинает принимать душ? Расход воды приведет к постепенному опорожнению гидроаккумулятора, а значит, к снижению давления в системе. При падении давления ниже установленного минимума реле автоматически включит насос, и он снова начнет качать воду, компенсируя ее расход и нагнетая давление до верхнего порогового значения.

Верхний и нижний пороги срабатывания реле давления устанавливаются на заводе. Однако у пользователя есть возможность внести небольшие коррективы в реле. Необходимость в этом может возникнуть, например, если вы хотите увеличить давление воды в системе.

Благодаря тому, что насос, входящий в состав насосной станции, работает не постоянно, а только включается время от времени, износ оборудования сведен к минимуму.

Короткое видео, показывающее принцип работы насосной станции:

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной — отдельным выносным агрегатом, погружаемым в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и водным зеркалом.

С технической точки зрения эжектор представляет собой достаточно простое устройство. Его основной конструктивный элемент — сопло — представляет собой трубу с зауженным концом. Проходя участок сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область пониженного давления, т. е. возникает эффект разрежения.

Под действием этого вакуума в трубу засасывается новая порция воды из скважины. В результате насос тратит меньше энергии на транспортировку жидкости на поверхность. Повышается КПД насосного оборудования, а также глубина, с которой можно закачивать воду.

Насосные станции со встроенным эжектором

Встроенные эжекторы обычно размещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить габаритные размеры установки и несколько упростить монтаж насосной станции.

Такие модели демонстрируют максимальную эффективность, когда высота всасывания, т. е. расстояние по вертикали от входа насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Конечно, следует учитывать и расстояние по горизонтали от скважины до места расположения насосной станции. Чем больше длина горизонтального участка, тем на меньшую глубину насос способен поднять воду. Например, если насос установить прямо над источником воды, он сможет поднимать воду с глубины 8 м. Если тот же насос удалить от точки водозабора на 24 м, то глубина подъема воды уменьшится до 2,5 м.

Помимо низкой эффективности при больших глубинах водного зеркала, такие насосы имеют еще один очевидный недостаток — повышенный уровень шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей через сопло эжектора. Именно поэтому насос со встроенным эжектором лучше устанавливать в отдельном подсобном помещении, за пределами жилого дома.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного эжектора, может располагаться на значительном расстоянии от насоса — он подключается к части трубопровода, погруженной в скважину.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из колодца на поверхность, по второй части поднятая вода возвращается вниз к эжектору.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр колодца, это лучше предусмотреть еще на этапе проектирования устройства.

Такое конструктивное решение, с одной стороны, позволяет значительно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов со встроенными эжекторами, до 20-40 м), но с с другой стороны, снижает КПД системы до 30-35% Однако, имея возможность значительно увеличить глубину забора воды, с последним можно легко мириться.

Если расстояние до зеркала воды в вашем районе не слишком большое, то нет необходимости монтировать насосную станцию ​​непосредственно у источника. Это означает, что у вас есть возможность отодвинуть насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагаются непосредственно в жилом доме, например, в подвале. Это обеспечивает увеличение срока службы оборудования и упрощение процедур настройки и обслуживания системы.

Еще одним несомненным преимуществом выносных эжекторов является значительное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, больше не будет беспокоить жильцов дома.

Насосная станция с выносным эжектором.

Расход воды, производительность, напор

Перед покупкой насосной станции следует понять, способна ли данная модель удовлетворить ваши потребности, способна ли она нормально функционировать в конкретных ваших условиях. Это можно оценить по ряду технических характеристик насоса. Особое внимание следует уделить таким параметрам, как создаваемый напор (высота, на которую насос способен поднять воду) и его производительность (объем перекачиваемой воды в единицу времени).

Суммарное водопотребление дома — суммарное потребление воды всеми бытовыми приборами (посудомоечная и стиральная машины) и прочими водопроводными кранами (краны на кухне и в санузле, сливы в санузле, наполнение бассейна, автоматизированные системы полива и орошения на сайт и др.).

В идеале производительность станции должна быть не меньше суммы затрат всех точек водозабора в доме. Только в этом случае у жильцов дома не будет проблем с подачей воды и ее напором. Только в этом случае они смогут открыть кран, не думая о том, что в данный момент кому-то в доме может понадобиться вода.

Как правило, достаточно мощные насосы легко подают до 3,5-8 м ³ воды в час, поддерживая в водопроводной сети давление 2-3 бар.

Для определения мощности насосной станции, необходимой для обеспечения водой всех точек водоразбора, необходимо оценить три параметра.

1. Во-первых, необходимо знать высоту подачи воды, т.е. рассчитать расстояние от водяного зеркала до высшей точки подачи воды.

2. Во-вторых, необходимо учитывать рабочее давление в водопроводе (для нормальной работы бытовой техники и оптимального давления воды в кранах требуется, чтобы давление было не менее 2 бар).

3. В-третьих, необходимо оценить потери напора по всей длине водопровода.

Расчет расхода воды и требуемой производительности насоса, а также подбор конкретной насосной станции, отвечающей этим критериям, является задачей специалистов. Требуется заранее определить расстояние от приемной трубы насоса до зеркала воды в колодце по вертикали и расстояние от насосной станции до колодца, знать тип и диаметр используемых труб.

Не лишним будет подготовить план участка и дома с указанием расположения всех точек водоразбора.

Есть еще один важный момент, который следует учитывать перед выбором насосной станции для дачи или дома. Вы качаете воду из колодца или из колодца — неважно, но источник полный, т.е. его способность «генерировать» воду не должна быть меньше производительности станции.

Дебит скважины указан в ее паспорте, выдаваемом буровой организацией.

Аккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, соединенную с выходным штуцером насоса.

Аккумуляторное устройство

Внутри резервуара имеется эластичная мембранная стенка, обычно изготовленная из натурального каучука или искусственного бутилкаучука.

Мембрана делит бак на две камеры — воздушную и жидкостную. Реле давления, соединенное с гидроаккумулятором, определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, а, значит, полностью исключается возможность коррозии внутренних стенок бака.

Гидроаккумулятор грушевидной формы.

1. Металлический бак.
2. Ниппель для нагнетания воздуха.

3. Мембрана грушевидной формы.
4. Штуцер для подключения к насосу.

Если используется плоская мембрана, разделяющая бак на две части, то на его металлические стенки наносится защитное полимерное покрытие.

Снаружи бак из низкоуглеродистой стали защищает эмалевое покрытие от атмосферной влаги. Если планируется установка насосной станции вне отапливаемых помещений, то следует отдать предпочтение гидроаккумулятору из нержавеющей стали.

Аккумулятор из эмалированной низкоуглеродистой стали.

Аккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполнена водой, под действием создаваемого ею давления эластичная перегородка деформируется. Когда давление падает в результате расхода воды пользователями, мембрана расправляется, и из бака выбрасывается новая порция жидкости.

Таким образом, гидроаккумулятор обеспечивает подачу воды в точки водоразбора даже при неработающем насосе. Кроме того, он ограничивает количество пусков насоса. Внутри бака хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, когда вы открываете кран.

Обычно расход гидроаккумулятора перед заправкой составляет половину его полного объема. Например, из 20-литрового бака можно спокойно откачать 10 литров воды, не включая насос. И чем реже последний будет включаться, тем дольше он прослужит.

Некоторые поверхностные насосы допускают высокую частоту пусков — до 30-100 раз в час. Однако частые пуски/остановки значительно сокращают срок службы электродвигателя – ресурс отдельных узлов устройства вырабатывается преждевременно. Идеальный вариант с этой точки зрения, когда количество включений/выключений помпы не превышает 10-20 раз в сутки.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем количества прерывистых включений насоса, хранит запас воды. Также он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем аккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера бака зависит от общего расхода воды, глубины скважины, длины трубопровода и параметров насоса. Вместе с насосами мощностью до 1,2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1,5-2 кВт больше подходят баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых пусков. Однако практика показывает, что увеличение объема бака до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что давление воды, текущей из стук постепенно уменьшается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует учитывать, что при необходимости всегда можно подключить к водопроводной магистрали дополнительный гидроаккумулятор необходимого объема.

Материал изготовления насоса и его конструктивных элементов

Основным недостатком центробежных насосов являются их высокие требования к чистоте перекачиваемой воды. Песчинки, шлам и другие твердые частицы, попадающие внутрь, вызывают преждевременный износ деталей насоса.

Срок службы оборудования во многом зависит от материала, из которого изготовлено рабочее колесо. Крыльчатки из нержавейки более долговечны, но стоят дороже пластиковых изделий, часто устанавливаемых в бытовых моделях.

Для изготовления корпуса насоса также используются различные материалы.

1. Насосы в пластиковых корпусах самые дешевые и главное самые тихие. При этом надежностью такие насосы не отличаются.

2. Сталь, наоборот, самая дорогая и шумная, но в то же время и самая прочная.

3. Чугуны по всем параметрам занимают промежуточное положение.

Помимо материала изготовления корпуса насоса и его крыльчатки, при выборе стоит обратить внимание еще на один параметр, а именно на материал обмотки двигателя. Часто для удешевления и облегчения конструкции применяют алюминиевую обмотку.

Увы, она менее долговечна, чем медь, что негативно сказывается на общей надежности насоса, вынужденного работать круглогодично и практически круглосуточно.

Какую насосную станцию ​​вы планируете купить?

Автоматика управления

Основным отличием насосных станций от насосов является наличие оборудования, которое позволяет им работать без постоянного контроля со стороны человека. Под автоматикой управления в первую очередь подразумевается реле давления. Этот блок автоматизирует работу насоса, включая и выключая его при определенных предельных значениях давления в системе.

Большинство насосных станций оснащены механическими (пружинными) реле давления. Это малогабаритное устройство, внутри которого расположены все необходимые рабочие элементы — две разнокалиберные пружины с регулировочными гайками, электрические контакты, мембрана и пластина, меняющая свое положение в зависимости от давления на нее со стороны мембрана.

Реле в сборе

Реле со снятой крышкой.

Под давлением воды, поступающей в гидроаккумулятор, мембрана деформируется и смещает пластину, которая, в свою очередь, начинает действовать на большую пружину. Сжатие пружины приводит к размыканию контакта, подающего напряжение на двигатель насоса.

При снижении давления в результате расхода воды потребителем пластина возвращается в исходное положение, контакты замыкаются, и насос снова начинает работать. Большая пружина создает сопротивление давлению воды на мембрану и пластину, маленькая задает разницу между нижним и верхним порогами давления.

Верхний и нижний пределы давления устанавливаются на заводе, однако при необходимости можно вручную перенастроить как верхний, так и нижний пороги. Сила сжатия пружин изменяется с помощью соответствующих регулировочных гаек.

Механическое реле можно заменить электронным. Последний не является силовым, он взаимодействует с автоматикой станции и уже через нее влияет на работу насоса. Функционал электронного реле, конечно же, богаче, чем у механического. Некоторые модели, например, оснащены часовым таймером, который ограничивает количество запусков насоса в единицу времени.

Электронные модели реле, как правило, оснащены индикаторами и панелью управления, через которую осуществляется настройка параметров.

Насосная станция с электронным реле.

Дополнительное оборудование

Помимо электронасоса, гидроаккумулятора и автоматики управления любая насосная станция должна иметь:

• соединительная арматура, в том числе гибкие шланги, соединяющие насос с аккумулятором;
• манометр, измеряющий давление жидкости в системе и облегчающий контроль работы насоса,
• обратный клапан, предотвращающий опорожнение линии подачи при отключении насоса;
фильтры
• , препятствующие попаданию механических примесей в насос;
• автоматические выключатели для насоса.

Фильтры

Центробежные насосы отличаются повышенными требованиями к чистоте перекачиваемой жидкости. Очень важно, чтобы вода, проходящая через насос, не содержала абразивных частиц (ил, песок и др.), а также длинноволокнистых включений с линейными размерами более 2 мм (водоросли, травинки, щепки).

Предельно допустимым количеством механических примесей считается 100 г/м3. Защитить насос от выхода из строя, а его отдельные узлы от преждевременного износа в результате перекачивания воды, содержащей посторонние включения, поможет фильтр грубой очистки.

Монтируется на конце заборной трубы и отсекает крупный мусор, плавающий в толще воды или на ее поверхности.

После станции устанавливаются фильтры тонкой очистки, очищающие воду, которая направляется потребителю. Однако никакого отношения к насосной станции они не имеют.

Обратный клапан

Для того, чтобы насос мог начать качать воду в любой момент, необходимо, чтобы линия подачи всегда была заполнена.
