Чертежи каминов, как правильно продумать порядовку, размеры и схемы, особенности устройства кирпичной и угловой конструкции, фотографии и видео
Содержание:
1. Преимущества и недостатки угловых каминов
2. Чертежи угловых каминов
3. Материалы для кирпичного камина
4. Чертежи каминов, имеющих повышенную теплоотдачу
5. Чертеж углового камина с высокой аркой
Угловые камины, такие как на фото, становятся все более популярными у хозяев частных домовладений, поскольку они компактны и способны одновременно обогреть несколько комнат. Построить такую конструкцию можно собственными руками. Для этого, прежде всего, необходимо иметь чертежи угловых каминов из кирпича и схемы-порядовки к ним.
Преимущества и недостатки угловых каминов
Перед другими вариантами создания каминов, угловые конструкции имеют неоспоримые достоинства:- благодаря их удобному расположению в помещении остается много свободного места;
- значительно экономится топливо, поскольку осуществляется обогрев не одного помещения, а сразу нескольких;
- наличие сильной тяги, связанной с конструкционными особенностями, способствует тому, что растопка происходит быстро, топливо интенсивно горит, а дымные газы не попадают в комнату.
К недостаткам угловых каминов из кирпича относится необходимость обустройства отдельного фундамента и незначительная теплоемкость.
Чертежи угловых каминов
Главное, на что необходимо опираться, чтобы сделать камины — схемы чертежи конструкций. Построить камин угловой можно в любом помещении за редким исключением. Например, площадь комнаты не превышает 15 «квадратов». Согласно пропорциям, рекомендуемым специалистами, размер топочного отверстия должен составлять примерно 0,3 м².Что касается параметров топливника, то соотношение его высоты и ширины — 2:3. Таким образом, размеры данного элемента конструкции будут равны 56х40 сантиметров. Глубина топливника исчисляется по отношению к его высоте с коэффициентом 0,5–0,3, а это 25–29 сантиметров.
При определении размера дымового отверстия учитывают площадь топливника, он должен быть в пределе от 1/10 до 1/15. В итоге при монтаже кирпичной трубы параметры ее отверстия составят 14х14 сантиметров.
Круглая труба будет диаметром 10–13 сантиметров.В этой статье рассматривается камин, имеющий высоту трубы от 3,5 до 4, 0 метра. С целью улучшения отражения тепла в конструкции предусмотрен монтаж заднего зеркала с наклоном. Над топливником для недопущения попадания сажи запроектирована укладка зуба.
Материалы для кирпичного камина
Для кладки камина нужны следующие стройматериалы:- Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
- Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
- Портландцемент. Потребуется материал марки 400.
- Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
- Дымовая заслонка.
- Колосники.
- Рубероид. Для обеспечения гидроизоляции.
- Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
- Глина. Желательно купить синюю. Она должна быть сухой или комками.
Чертежи каминов, имеющих повышенную теплоотдачу
Если посмотреть чертежи каминов угловых, видно, что они бывают разными по параметрам и форме. Оптимальным вариантом считается угловая конструкция с повышенной теплоотдачей. Эффективность такого камина как источника тепла гораздо больше. Его устанавливают в зданиях, имеющих стены и перегородки из различных материалов (прочитайте также: «Схемы и чертежи печей из кирпича — правильная кладка»).Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Когда камин предполагается расположить около деревянной стены, то заранее от пола до верха конструкции выполняют противопожарную изоляцию. Обычно заднюю стенку делают вертикальной, а боковые — развернутыми на 25 градусов. Чертеж камина из кирпича содержит все его размеры. Для возведения необходимо обустроить отдельный от дома фундамент с гидроизоляцией. Кладку для каминов с повышенной теплоотдачей делают из керамических кирпичей. Трубу в процессе строительства армируют стальной проволокой, имеющей диаметр 2–3 миллиметра.
В таких угловых каминах внутри дымохода устанавливают стальной короб, в результате чего между ним и кирпичной кладкой образуется пространство. Дымовые газы его нагревают и тем самым теплоотдача конструкции увеличивается. В месте прохождения трубы для дымоотвода через чердачное перекрытие делают пожарную разделку – она необходима для размещения металлического короба. Выше выкладывают трубу, имеющую размеры 26х13 сантиметров.
Параметры топочной камеры у такого камина, как на фото, 62х52 сантиметра при глубине топливника, равной 39 сантиметрам.
Дымовую стальную трубу в форме короба изготавливают сечением 26х13 сантиметров. Вокруг него кладут трубу, обязательно с 6-сантиметровым зазором. Воздух, циркулирующий в образовавшемся пространстве, поступает из двух отверстий, находящихся в рядах 22 и 23 (когда выкладывают камины — чертежи порядовка наглядно показывают каждый ряд конструкции). Подобное устройство возможно в случае, когда камин либо установлен у наружной стены дома, либо примыкает к перегородке, оборудованной вентиляционным каналом. Задвижку для трубы дымохода помещают в кладке из кирпичей выше чердачного или межэтажного перекрытия.
Камин своими руками, смотрите пример на видео:
Чертеж углового камина с высокой аркой
Когда выкладывают камины — размеры чертежи являются обязательной частью проекта. Камины угловые с арками не имеют никаких конструкционных или технологических особенностей по сравнению с другими вариантами.
С целью избежания попадания сажи в топку заднюю стену делают прямой, а где-то с середины арки выполняют ее наклон, тем самым образуя зуб. Изнутри топливник выкладывают огнеупорным кирпичом. Дымовую трубу делают круглой, утепляют и обкладывают кирпичной кладкой.

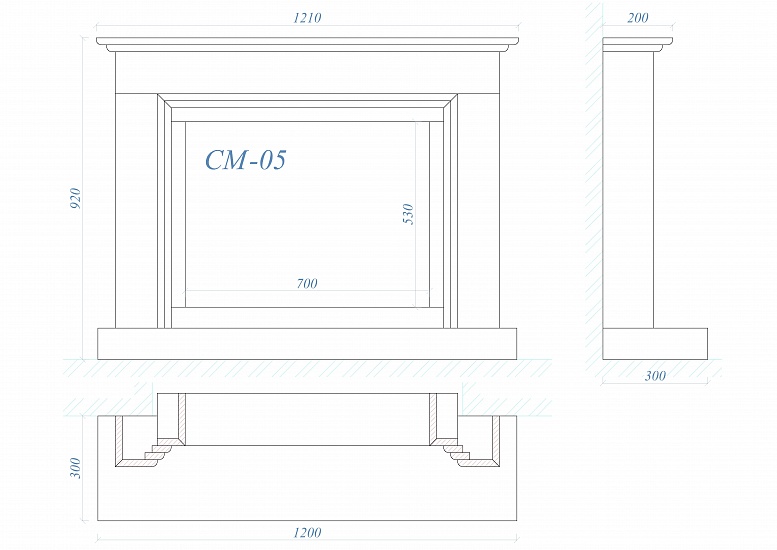

Чертеж камина с размерами
Главная / Статьи о печах и каминах / Чертеж камина
Автор: Печник Мастер
В переводе с латинского, «камин» — это очаг. Прообразом камина были обыкновенные печи, служившие для приготовления пищи и обогрева крестьянских избушек. На сегодня камины различают по видам, назначению и архитектурному строению, поэтому каждый камин является, практически, произведением искусства.
Количество желающих установить камин своими руками увеличивается с каждым днем.Разновидностей каминов несколько, но я хочу остановиться на конкретном виде, а именно: пристенный камин. Неоспоримое преимущество его перед остальными заключается в том, что устанавливать пристенный камин можно в уже построенном доме, поскольку он не связан с конструкцией стен. Правда, своими габаритами он скрадывает часть жилой площади комнаты, так как сам камин и дымоход могут частично выступать за плоскость стены, либо полностью быть пристроенными. Наружная отделка может иметь множество вариантов исполнения: в стиле Кантри, Модерн, Hi-Tech либо в классическом стиле с П-образным порталом. Настоящая статья будет полезна, если Вы решили построить камин своими руками. Чертежи камина с размерами и таблицы приведены для большей наглядности.
Коэффициент полезного действия у каминов небольшой, поэтому следует точно уяснить: камин вам нужен в эстетических целях или для получения тепла. Если же для обогрева комнаты, значит, конструкцию камина нужно выбирать в зависимости от площади и объема помещения.
Все размеры указаны в таблице.
Для того, чтобы камин не дымил, высота и сечение дымовой трубы должны соответствовать ширине, высоте и глубине топливного отделения. Высота топливника составляет 0,6 – 0,9 относительно его ширины, а глубина — 0,5 – 0,7 относительно его высоты. Для лучшей тяги и большей теплоотдачи заднюю стенку в топливнике с высоты в 1/3 наклоняют вовнутрь под углом 20°. Вверху топливник сужается, образовывая горловину, благодаря чему тяга усиливается. В горловине устанавливается заслонка, с помощью которой можно регулировать силу тяги. Заслонки бывают поворотные (более современные) и выдвигаемые. Выше заслонки дымоход делается в виде конуса, переходящего в верхней части в дымовую трубу (см. чертежи ниже).
Днище топочного отделения выкладывают из огнеупорного кирпича. Из этого же камня выполняется и нижняя часть боковых и задней стены. Очень удобно, когда в днище камина устанавливается металлический ящик для золы. В нем, на передней стенке, необходимо сделать отверстия для поступления воздуха под решетку.
Для защиты кирпичной кладки от перегрева, на заднюю стенку топливника крепят металлическую плиту, которая, к тому же, очень обильно излучает поглощенное тепло.
Боковые стенки внутри пристенного камина выкладываются симметрично, под углом 45—60°относительно лицевой плоскости. Передняя стенка дымосборника поднимается вверх таким образом, чтобы, соединяясь с дымовой трубой, она плотно примыкала к боковым стенам. Задняя стенка дымовой коробки выстраивается вертикально, и без всяких наклонов и перепадов переходит в дымовую трубу.
Для обеспечения хорошей тяги важно, чтобы образовавшиеся во время горения газы в период прохождения по дымоходу охлаждались как можно меньше. Для этого стенки дымовой трубы должны быть выполнены соответствующей толщины. Если дымоход располагается внутри помещения, стенки необходимо выкладывать толщиной в полкирпича, а в случае наружного расположения дымохода — в кирпич.
Наиболее приемлемой формой сечения дымовой трубы является круглая, чуть похуже — квадратная, а прямоугольная — самая непрактичная, так как в прямых углах откладывается сажа и движение газов существенно затрудняется.
Лучший вариант — это асбестоцементная или керамическая труба. Необходимо избегать наклона дымовой трубы, поскольку каждый наклон и поворот создает завихрение внутри дымового потока, тем самым тормозится движение газов. Если поворота избежать не удается, допустимое (не желательное) отклонение от уровня вертикали не должно превышать 30°. Увеличивать сечение дымохода не рекомендуется, так как проходящие по нему газы будут быстрее охлаждаться, но и делать его меньше чем 14X27 см по стандарту не разрешается.
Оголовок дымовой трубы, выступающий над крышей, должен иметь стенку толщиной не менее одного кирпича. Над оголовком дымохода должен быть коньковый навес, который легко будет обдуваться ветром. Дополнительно можно установить ветрозащитную насадку, которая не позволяет влиять метеорологическим условиям на тягу камина.
По способу горения и количеству выделяемого тепла сжигаемая древесина очень отличается. К примеру: дуб и клен относятся к породе твердой древесины, поэтому после сгорания угли долго сохраняют тепло.
Мягкие породы древесины сгорают более интенсивно, образуя при этом много искр, а тепло от углей быстро развевается. Сосна и береза способствуют образованию сажи на стенках дымохода, а вот ольха и осина обладают даже свойством выжигать уже имеющуюся сажу в дымовой трубе.
Использовать сухие дрова не рекомендуется, так как сгорают они очень быстро.
Для получения приятного аромата можно использовать дрова из вишни, старой яблони или сжигать сухие ветки можжевельника.
Возврат к списку статейЕсли вы заинтересованы в самостоятельном строительстве камина, то ниже по ссылке Вы найдете подробный проект готового камина.
Готовый проект углового камина с порядовкой на 28 страницах А4
Заказать же кладку камина у наших печников Вы можете в разделе Контакты.
Как нарисовать камин
554 доли Научитесь рисовать красиво Камин с простыми пошаговыми инструкциями по рисованию и видеоуроком.
Следуя простым шагам, вы тоже легко нарисуете красивый Камин.
Перейти к пошаговым инструкциям.
Полный чертеж каминаКамин — это архитектурное сооружение, используемое для разведения открытого огня внутри здания. Основным назначением камина может быть отопление или приготовление пищи. Некоторые из них используются для кузнечного дела или плавки металла. Дымоходы часто сопровождают камин для эвакуации дыма.
С самого начала истории человечества камины и навесы, окружающие их, часто украшали и украшали. Иногда окружающий камин может быть искусным произведением искусства из плиточной мозаики. Другие могут иметь детальную резьбу по дереву. Защитная планка дровника, металлическая конструкция, используемая для предотвращения скатывания горящих бревен, часто была украшена декоративными металлическими изделиями. Такие декоративные камины можно увидеть во многих художественных музеях мира.
Когда-то камины были необходимы для выживания в холодном климате.
Сегодня другие методы отопления в значительной степени заменили необходимость в камине. Тем не менее, во многих домах, загородных домах, ресторанах или вестибюлях есть камин из-за его ностальгии и привлекательности.
Прокрутите вниз, чтобы найти PDF-файл этого руководства, который можно загрузить.
Камины часто используются для создания комфортной, интимной обстановки. Сеть ресторанов Cracker Barrel сочетает зажженные камины со старинными предметами, пытаясь передать атмосферу ушедшей эпохи. Камины желательны в домах для отпуска. В других заведениях есть фальш-камины, в которых используется свет, видео, воздухопроницаемая ткань или другие средства визуальной имитации огня в камине. Они могут символизировать дом, тепло, семью и единение. Кто-то вяжет в кресле-качалке у камина — обычное зрелище.
Хотите нарисовать теплый и уютный мультяшный камин? Это простое пошаговое руководство по рисованию мультфильмов поможет вам научиться этому. Все, что вам нужно, это карандаш, ручка или маркер и лист бумаги.
Вы также можете раскрасить готовый рисунок.
Если вам понравился этот урок, см. Также следующие руководства по рисованию: Сарай, Пряничный домик и Мультяшный замок.
Пошаговые инструкции по рисованию камина
Как нарисовать красивый камин для детей, начинающих и взрослых — шаг 1
1. Начните с рисования кожуха камина. Сначала нарисуйте узкую, горизонтальную, перевернутую трапецию, ее самая длинная линия вверху. Внутри него нарисуйте меньшую перевернутую трапецию. Наконец, нарисуйте еще одну меньшую трапецию под первой, разделив одну линию.
Чертеж Easy Fireplace – Шаг 2
2. Протяните две длинные прямые линии вниз от концов кожуха. Соедините их внизу, нарисовав еще одну узкую перевернутую трапецию. Это формирует верхнюю часть очага.
Простой чертеж камина – шаг 3
3. Нарисуйте еще две узкие перевернутые трапеции, чтобы продолжить очаг. Каждая трапеция должна быть длиннее той, что над ней.
Простой чертеж камина – шаг 4
4.
Затем нарисуйте окантовку и отверстие топки. Вытяните две прямые линии вверх от очага и соедините их изогнутой линией. Внутри этой формы вытяните еще две прямые линии вверх от очага и соедините их изогнутой линией. От основания этих линий протяните две прямые линии, наклоненные под противоположными диагональными углами. Соедините их прямой линией. Затем вытяните прямую линию вверх от каждого и соедините их вверху изогнутой линией.
Легкий чертеж камина – Шаг 5
5. Нарисуйте дрова внутри камина. Используйте изогнутые линии, чтобы очертить неправильную форму дерева. Соедините концы каждой линии неровной линией. Затем нарисуйте еще одну изогнутую или зубчатую линию, чтобы обозначить срезанный конец дерева.
Чертеж простого камина – Шаг 6
6. Сотрите, если необходимо, затем текстурируйте дерево прямыми линиями, чтобы обозначить кору. Нарисуйте изогнутые линии вдоль срезанных концов каждой части.
Чертеж простого камина — шаг 7
7. Нарисуйте пламя.
Используйте изогнутые линии различной длины, которые встречаются в острых точках, чтобы заключить эфемерную форму.
Добавление деталей к изображению с камином – шаг 8
8. Текстурируйте пламя изогнутыми линиями и наборами линий, пересекающихся в точках.
Завершите наброски чертежа вашего камина – Шаг 9
9. Нарисуйте кирпичи косяков, пилястр или ножек. Нарисуйте прямые горизонтальные линии и соедините их прямыми вертикальными линиями.
Раскрась свой рисунок камина
Раскрась свой мультяшный камин. Красный кирпич, коричневое дерево и белый мрамор — обычные атрибуты камина.
Простое пошаговое руководство по рисованию каминаНажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!
Учебное пособие по рисованию камина — легко и весело Страницы для печати
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ
Все еще видите рекламу или не можете загрузить PDF-файл?
Во-первых, убедитесь, что вы вошли в систему.
Вы можете войти на странице входа участника.
Если вы по-прежнему не можете загрузить PDF-файл, вероятное решение — перезагрузить страницу.
Это можно сделать, нажав кнопку перезагрузки браузера.
Это значок в виде круглой стрелки в верхней части окна браузера, обычно расположенный в верхней левой части (вы также можете использовать сочетания клавиш: Ctrl+R на ПК и Command+R на Mac).
Рисунок камина — Как нарисовать камин шаг за шагом
Зима — прекрасное время года, когда начинаются холода и во многих местах по всему миру начинает падать снег.
Однако иногда может быть слишком холодно для комфорта, и в этом случае бушующий огонь может быть именно тем, что нужно для борьбы с зимними холодами!
Разведение огня в гостиной может быть крайне нежелательным, поэтому лучше использовать камин.
Научиться рисовать камин — отличный способ воссоздать уютную атмосферу, которую он создает в комнате!
Если вы хотите сделать это, то это будет действительно интересное руководство для вас!
Почему бы не разжечь уютный камин и не поработать над рисованием в этом пошаговом руководстве о том, как нарисовать камин за 6 шагов!
Шаг 1
Работая над этим руководством по рисованию камина, настоятельно рекомендуется делать это аккуратно и медленно!
Причина этого в том, что стиль камина, который мы изображаем, состоит из множества отдельных кирпичиков, и для рисования каждого из них может потребоваться немного терпения.
Сначала нарисуйте ряд больших кирпичей для верхней части камина. Ближе к концу этого ряда они будут немного наклонены внутрь, чтобы придать камину некоторую глубину.
Затем начните добавлять ряды кирпичей, которые составляют основную часть камина, и между ними будут промежутки.
После того, как вы нарисуете эти участки так, как они выглядят на эталонном изображении, вы будете готовы ко второй части!
Шаг 2 – Теперь нарисуйте следующую часть каминаМы продолжим то, что вы начали в предыдущем шаге рисования этого камина, когда мы перейдем ко второму шагу.
Для этого вы будете добавлять больше рядов кирпичей под этими секциями, и каждый раз ряды будут становиться немного длиннее.
Эталонное изображение покажет вам, какой должна быть форма корпуса этого камина! Затем мы продолжим добавлять дополнительные секции к камину в следующих нескольких шагах.
Шаг 3 – Нарисуйте еще одну часть камина Пришло время нарисовать отверстие камина, но сначала мы нарисуем еще одну часть, которая будет над отверстием на этом шаге нашего руководства о том, как нарисовать камин.
Это означает, что вы продолжите с последнего шага, добавляя больше рядов отдельных кирпичей, которые становятся длиннее с каждым рядом.
Вот и все, теперь мы можем начать рисовать отверстие камина на следующем шаге.
Шаг 4 – Затем нарисуйте начало отверстия каминаЭта часть вашего рисунка камина будет немного отличаться от предыдущих шагов.
Мы по-прежнему будем добавлять ряды соединенных кирпичей, но на этот раз мы также будем работать в проеме и по бокам проема, а также над краем над ним.
Внутри проема будет пустое пространство, которое имеет смутно треугольную форму, и это место, куда будет нарисован огонь на следующем шаге.
Эта часть рисунка может быть немного сложной, поэтому постарайтесь следовать изображению точно так, как оно выглядит в нашем примере!
Шаг 5 – Добавьте окончательные детали к вашему рисунку камина В этом пятом шаге этого руководства о том, как нарисовать камин, мы закончим последнюю часть камина, а также добавим сам огонь .
В последней секции нарисуйте еще несколько взаимосвязанных кирпичей, чтобы сформировать плоское основание перед камином.
Тогда вы будете готовы рисовать огонь. Для начала добавьте несколько маленьких плоских фигур, сложенных друг на друга, для бревен. Наконец, используйте несколько волнистых линий для мерцающего над ним огня.
Прежде чем перейти к последнему шагу, вы также можете добавить несколько забавных деталей!
Вы можете добавить фон, чтобы показать, в какой обстановке находится этот камин, или вы можете даже добавить такие элементы, как рождественские чулки, свисающие с камина.
Как вы закончите сцену своими деталями?
Шаг 6 — Завершите рисунок камина цветомПришло время закончить рисунок камина цветом на последнем этапе этого руководства.
При раскрашивании мы использовали более светлые тона для кирпичной кладки, а затем контрастировали с более яркими желтыми и оранжевыми цветами для огня.
Это один из подходов, который вы можете использовать, но есть много других цветов, которые вы также можете выбрать!
Кирпичи могут быть самых разных оттенков в зависимости от материала, из которого они сделаны, и от того, как они были обожжены.
При раскрашивании вы также можете экспериментировать с художественными средствами и инструментами, которые вы используете.
Если вам нужен более тонкий рисунок, как на нашем эталонном изображении, вы можете использовать более мягкие материалы, такие как акварель или цветные карандаши.
Более яркие материалы, такие как акриловые краски или цветные маркеры, будут одинаково хорошо смотреться, так как же вы раскрасите это изображение?
5 советов, как сделать рисунок камина еще лучше!
Эти советы сделают эскиз камина еще лучше!
Камин может быть выполнен в разных стилях и из самых разных материалов. Это дает вам несколько вариантов настройки вашего рисунка камина.
Это может быть просто кирпич другого типа, или вместо этого вы можете сделать его из более крупных камней. Вы можете поискать изображения настоящих каминов, если вам нужно вдохновение.
К каминам часто прикрепляются другие дополнительные элементы, которые также можно добавить к вашему чертежу.
Одним из распространенных является решетка над отверстием камина.
Этот элемент добавить несложно, но он поможет сделать ваш рисунок более реалистичным.
Далее вы можете добавить некоторые аксессуары, которые вы будете использовать с настоящим камином. Есть несколько простых объектов, которые вы можете добавить для этого.
Одним из самых простых способов может быть огненная кочерга, стоящая рядом с камином. Или вы можете добавить контейнер с дровами и растопкой, готовыми к работе.
Какие еще аксессуары вы могли бы добавить к камину, чтобы сделать его более завершенным?
Горящий огонь — это хорошо, но вам нужны люди, чтобы наслаждаться им. Это то, что вы могли бы добавить к этому рисунку камина!
Это можно сделать, нарисовав несколько человеческих персонажей, сидящих вокруг камина или даже жарящих зефир. Для дополнительного удовольствия вы можете создать их вокруг своих друзей и семьи.
Их также можно нарисовать в любом стиле!
Наконец, вы можете закончить этот набросок камина, добавив больше фона, частью которого может быть этот камин.
Это был бы отличный способ оформить всю комнату!
Это может быть ваша собственная гостиная или, может быть, комната в вашем доме с камином. Какой комнате подойдет этот камин?
Ваш рисунок камина готов!
Мы надеемся, что вам понравилось это очень уютное руководство по , как нарисовать камин за 6 шагов!
Такую картинку может оказаться довольно сложно нарисовать из-за множества мелких кирпичных деталей и других элементов.
В этом руководстве мы надеялись показать вам, насколько весело и легко это может быть, когда вам нужно выполнить несколько шагов, поэтому мы надеемся, что у нас все получилось!
Теперь, когда вы закончили это руководство, не забудьте также добавить свои собственные детали, элементы и идеи!
Ранее в руководстве мы упомянули несколько способов сделать это, но как еще вы можете придумать, чтобы продемонстрировать свое творчество?
Ваше творческое путешествие может продолжиться на нашем веб-сайте, так как у нас есть множество замечательных руководств, готовых для вас.
